BEDIENUNGSANLEITUNG Movie Cube S900H EMTEC

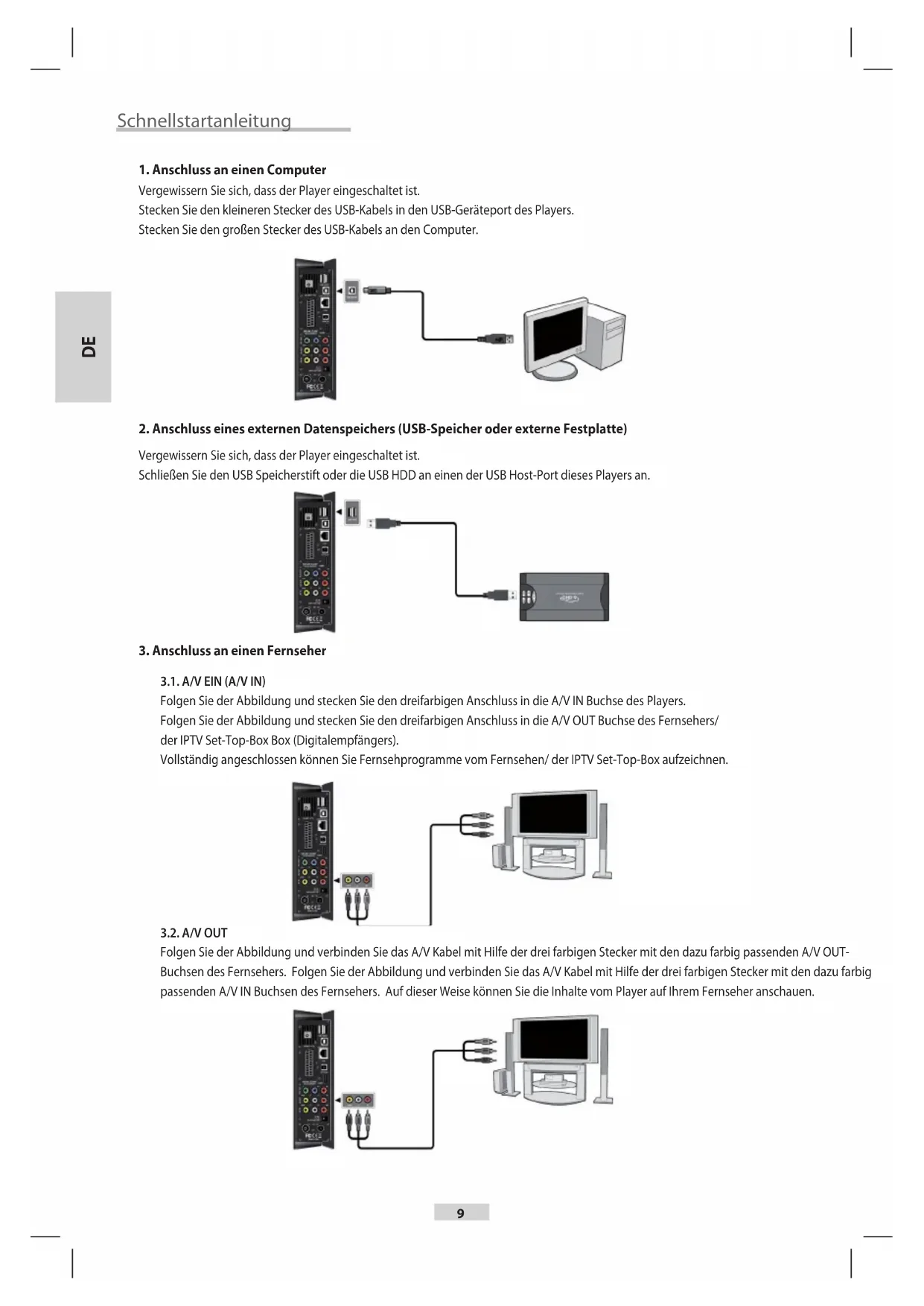

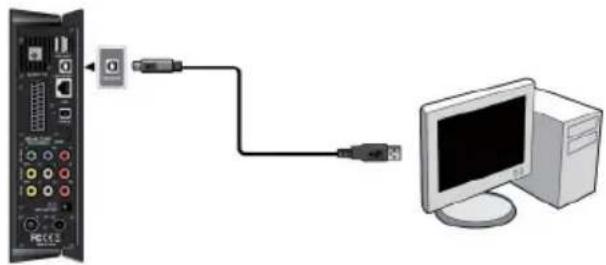

1. Anschluss an einen Computer

Vergewissern Sie sich, dass der Player eingeschaltet ist. Stecken Sie den kleineren Stecker des USB-Kabels in den USB-Geräteport des Players. Stecken Sie den großen Stecker des USB-Kabels an den Computer.

2. Anschluss eines externen Datenspeichers (USB-Speicher oder externe Festplatte)

Vergewissern Sie sich, dass der Player eingeschaltet ist. Schließen Sie den USB Speicherstift oder die USB HDD an einen der USB Host-Port dieses Players an.

3. Anschluss an einen Fernseher

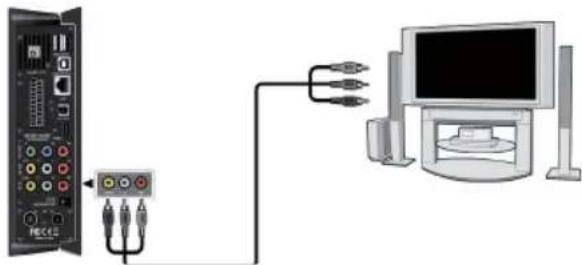

3.1. A/V EIN (A/V IN) Folgen Sie der Abbildung und stecken Sie den dreifarbigen Anschluss in die A/V IN Buchse des Players. Folgen Sie der Abbildung und stecken Sie den dreifarbigen Anschluss in die A/V OUT Buchse des Fernsehers/ der IPTV Set-Top-Box Box (Digitalempfängers). Vollständig angeschlossen können Sie Fernsehprogramme vom Fernsehen/ der IPTV Set-Top-Box aufzeichnen.

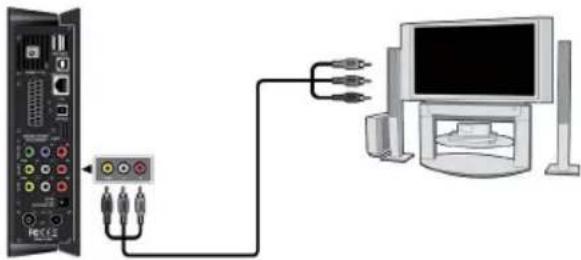

Folgen Sie der Abbildung und verbinden Sie das A/V Kabel mit Hilfe der drei farbigen Stecker mit den dazu farbig passenden A/V OUT- Buchsen des Fernsehers. Folgen Sie der Abbildung und verbinden Sie das A/V Kabel mit Hilfe der drei farbigen Stecker mit den dazu farbig passenden A/V IN Buchsen des Fernsehers. Auf dieser Weise können Sie die Inhalte vom Player auf Ihrem Fernseher anschauen. DE10

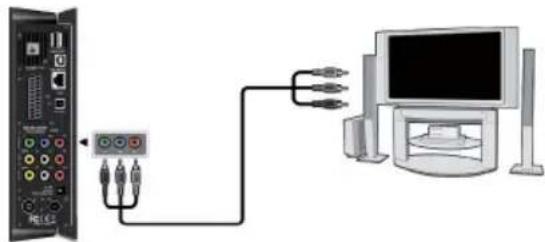

3.3. SCART OUT / Scart-Ausgang Folgen Sie der Abbildung und verbinden Sie den Movie Cube mit dem Scartkabel. An das andere Ende des Scartkabels schließen Sie Ihren Fernseher an. 3.4. Y/Pb/PR Komponente OUT Folgen Sie der Abbildung und verbinden Sie das Komponenten Kabel mit Hilfe der drei farbigen Stecker mit den dazu farbig passenden Buchsen des Fernsehers. Über Komponentenausgänge werden keine Audiosignale übertragen. Um trotzdem Audiosignale zu übertragen gibt es zwei Möglichkeiten:

1. Verwenden Sie den Audio-Ausgang der A/V OUT Buchse.

2. Verwenden Sie den digitalen koaxialen oder optischen Audio-Ausgang (S/PDIF).

Auf diese Weise können Sie auch Videos, Musik und Fotos, die sich auf dem Player be nden, auf dem Fernseher wiedergeben. 3.5. HDMI OUT Folgen Sie der Abbildung und verbinden Sie einen Stecker des HDMI Kabels mit dem Player. Das andere Ende des Kabels verbinden Sie mit dem HDMI Anschluss des TV’s. Auf diesem Weg haben Sie höchste Audio und Video Qualität mit einem einzelnen Kabel. 3.6. ANT. / RF IN - Antenneneingang Folgen Sie der bebilderten Anleitung und stecken Sie das Antennenkabel der Antenne in die NT. / RF IN Buchse. 3.7. ANT. / RF OUT - Antennenausgang (1) Stellen Sie sicher, dass der Player eingeschaltet ist. (2) Prüfen Sie, ob die Antenne mit der Antenneneingangsbuchse verbunden ist. (3) Folgen Sie der bebilderten Anleitung und stecken Sie das eine Ende eines Antennenkabels in die Antennenausgangsbuchse des Players und das andere Ende in einen TV oder anderen TV-Receiver.11 Der Player schleift das Antennensignal zu einem anderen Receiver durch. Auf diesem Weg können Sie ein TV-Programm aufnehmen, während Sie sich ein anderes ansehen.

4. Anschluss an ein digitales Audiogerät

Folgen der Abbildung und verbinden Sie den Movie Cube mit Hilfe eines koaxialen Kabels mit dem digitalen koaxialen Toneingang des Verstärkers. Bei einem optischen Digitaleingang an Ihrem Verstärker verbinden Sie diesen bitte mit dem optischen Digitalausgang des Movie Cube mittels eines Toslink Kabels. (Diese Kabel werden nicht mitgeliefert)

5. Netzstromverbindung

Folgen Sie der Abbildung und schließen Sie den Wechselstromadapter an die Gleichstrombuchse (DC IN) des Players an. Folgen Sie der Abbildung und verbinden Sie den Wechselstromadapter (AC Adapter) mit der Steckdose.

6. "OTDIMVTTBOFJO/FU[XFSL

Für die Verbindung mit einem Netzwerk benötigen Sie ein cat5, cat5e oder cat6 Netzwerkkabel (nicht mitgeliefert). Schließen Sie einen der Stecker des Kabels an die RJ45 LAN Buchse des Players an Schließen Sie den anderen Stecker des Kabels an einen RJ45 LAN-Anschluss an Ihrem Router, Switch oder HUB an.

7. WLAN USB Adapter anschließen

Stellen Sie sicher, dass der Player eingeschaltet ist. Stecken Sie den WLAN USB Adapter in eine der USB HOST Steckplätze des Players. DE12
