MANUAL DE UTILIZADOR Movie Cube S900H EMTEC

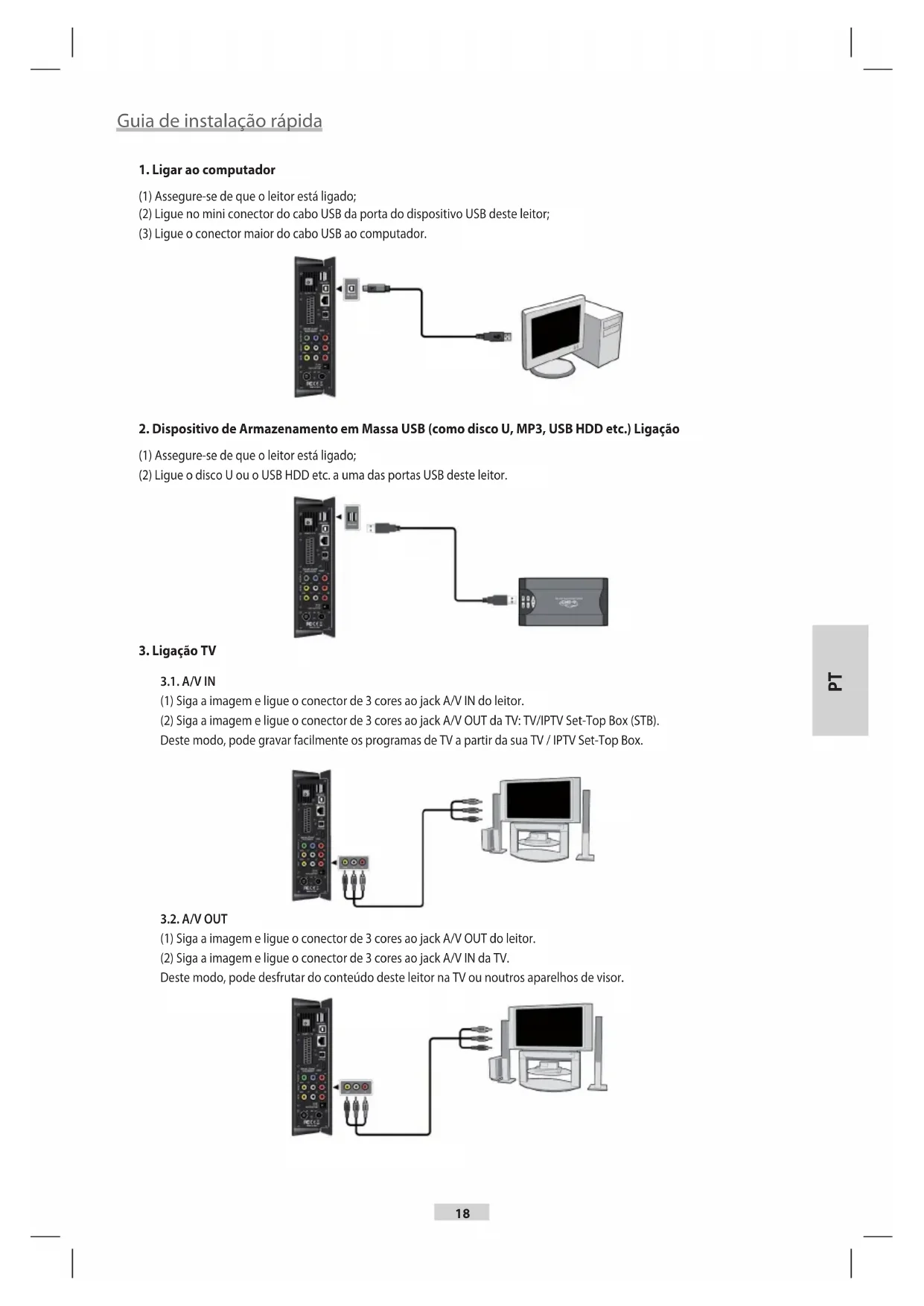

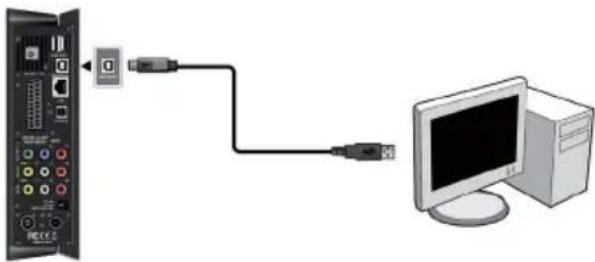

1. Ligar ao computador

(1) Assegure-se de que o leitor está ligado; (2) Ligue no mini conector do cabo USB da porta do dispositivo USB deste leitor; (3) Ligue o conector maior do cabo USB ao computador.

2. Dispositivo de Armazenamento em Massa USB (como disco U, MP3, USB HDD etc.) Ligação

(1) Assegure-se de que o leitor está ligado; (2) Ligue o disco U ou o USB HDD etc. a uma das portas USB deste leitor.

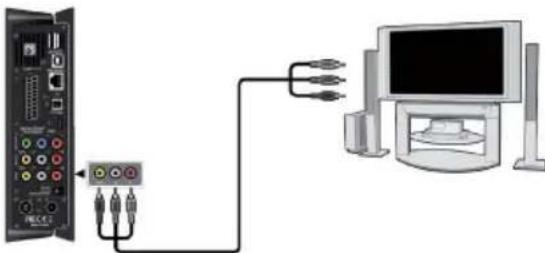

3.1. A/V IN (1) Siga a imagem e ligue o conector de 3 cores ao jack A/V IN do leitor. (2) Siga a imagem e ligue o conector de 3 cores ao jack A/V OUT da TV: TV/IPTV Set-Top Box (STB). Deste modo, pode gravar facilmente os programas de TV a partir da sua TV / IPTV Set-Top Box.

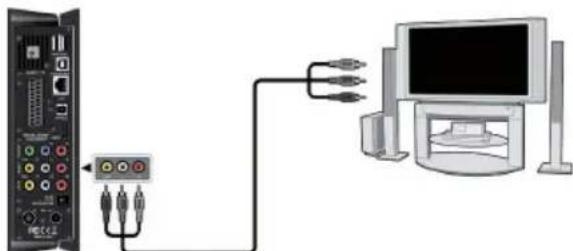

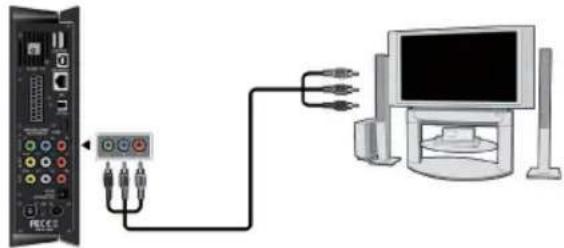

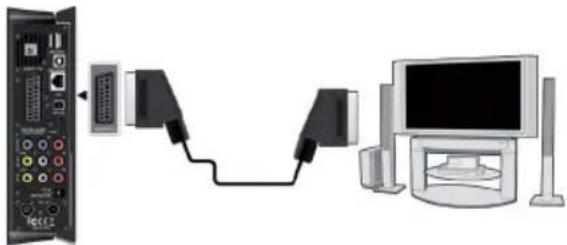

(1) Siga a imagem e ligue o conector de 3 cores ao jack A/V OUT do leitor. (2) Siga a imagem e ligue o conector de 3 cores ao jack A/V IN da TV. Deste modo, pode desfrutar do conteúdo deste leitor na TV ou noutros aparelhos de visor. PT19 3.3. Saída scart (1) Siga a imagem e ligue o conector SCART ao SCART do leitor. (2) Siga a imagem e ligue o outro conector SCART ao SCART da TV. 3.4. Componente Y/Pb/Pr OUT (1) Siga a imagem e ligue o conector de 3 cores ao jack Y/Pb/Pr do leitor. (2) Siga a imagem e ligue o conector de 3 cores ao jack Y/Pb/Pr da TV. Siga o método de ligação como indicado abaixo: Primeiro método: utilize uma saída de áudio do jack A/V OUT; Segundo método: utilize a saída áudio do S /PDIF óptico. Deste modo, pode desfrutar também de vídeos, música e fotos no leitor na TV. 3.5. HDMI OUT (1) Siga a foto e um plug no conector HDMI para o seu player’s HDMI jack; (2) Siga a foto e ligue o outro conector do seu cabo HDMI à TV’s HDMI jack. (Não fornecido) Desta forma, você pode ter a mais alta qualidade de áudio e vídeo através de um único cabo. 3.6. Entrada ANT. / RF (1) Siga a cha e uma foto aérea TV por cabo para a TV IN socket; 3.7. Saída ANT. / RF (1) Certi que-se que o leitor está ligado; (2) Certi que-se de a antena da TV está ligada na entrada ANT. / RF do equipamento; (3) Siga a imagem e ligue o cabo TV na saída ANT. / RF do equipamento e em seguida, conecte o cabo a uma TV ou outro receptor TV. PT20 O leitor pode re-enviar o sinal d’antena para outro dispositivo (receptor TV). Desta forma, pode ver os programas da TV noutro receptor TV durante a gravação.

4. Ligação do Dispositivo de Áudio Digital

(1) Siga a imagem e ligue o conector Toslink da sua bra óptica no jack S/PDIF do leitor (2) Siga a imagem e ligue o outro conector da bra óptica ao dispositivo áudio digital (3) Seleccione a entrada correspondente no dispositivo áudio digital Nota: A bra óptica é um accesorio optional vendido a parte.

5. Ligação da energia

(1) Siga a imagem e ligue adaptador AC jack DC do leitor. (2) Siga a imagem e ligue adaptador AC à saída de energia.

Para ligar à rede precisa de um cabo de rede cat5, cat5e ou cat6 (não fornecido). (1) Ligue uma das d chas de cristal no cabo da tomada RJ45 LAN do leitor; (2) Ligue a outra cha de cristal no cabo à porta RJ45 LAN do seu roteador, interruptor ou dispositivo hub.

7. Ligação do Adaptador USB WLAN

(1) Assegure-se de que o leitor está ligado; (2) Introduza o Adaptador USB para Redes LAN Sem Fios numa das portas HOST USB do leitor. PT21 Installatieprocedure
