MANUALE UTENTE Movie Cube S900H EMTEC

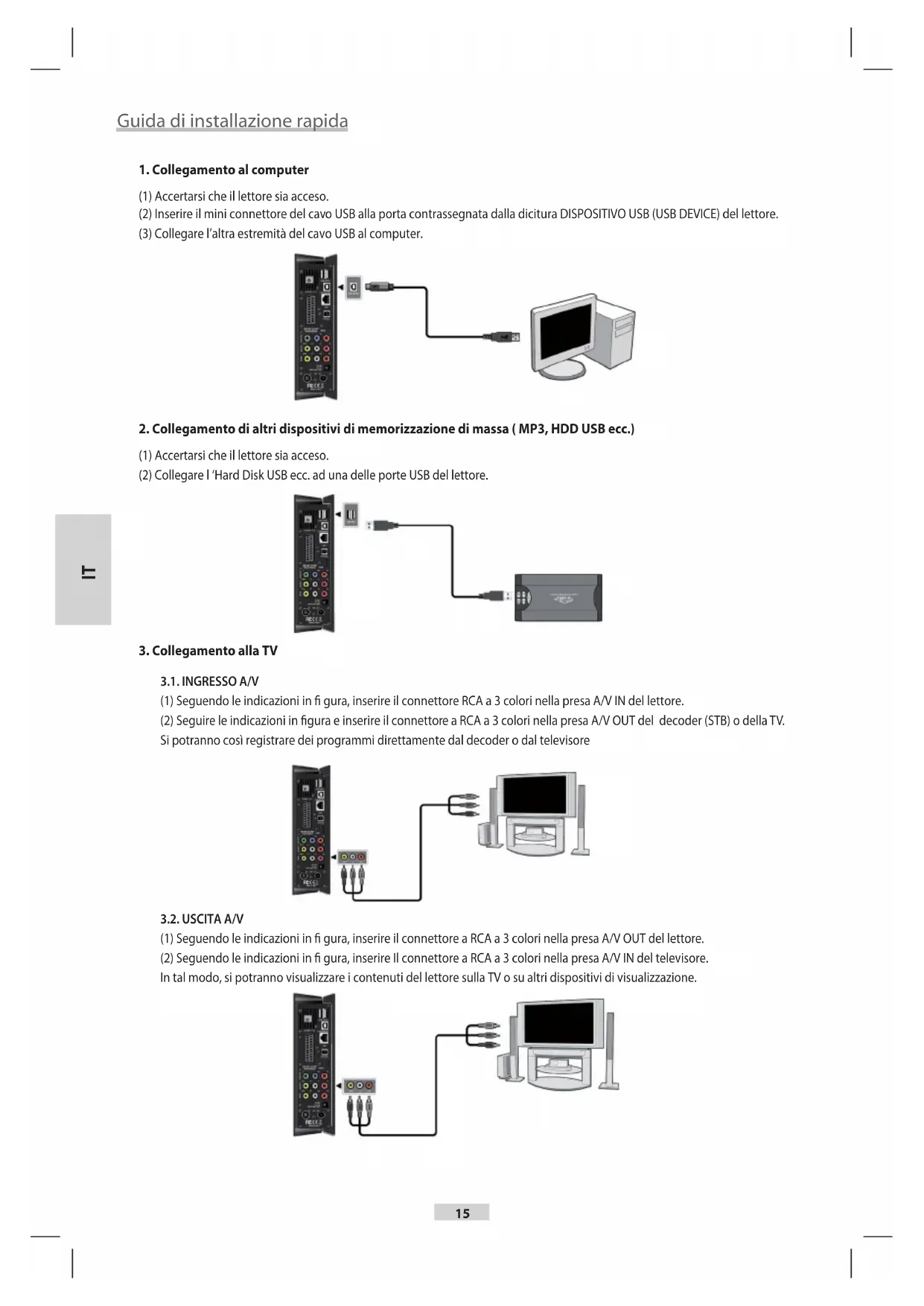

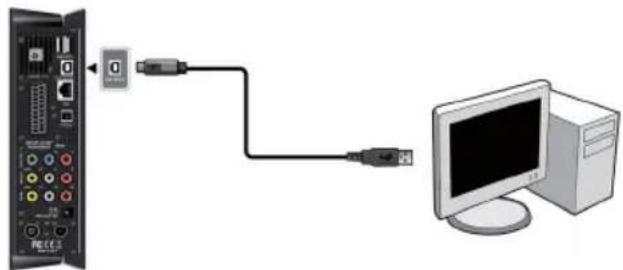

(1) Accertarsi che il lettore sia acceso. (2) Inserire il mini connettore del cavo USB alla porta contrassegnata dalla dicitura DISPOSITIVO USB (USB DEVICE) del lettore. (3) Collegare l’altra estremità del cavo USB al computer.

2. Collegamento di altri dispositivi di memorizzazione di massa ( MP3, HDD USB ecc.)

(1) Accertarsi che il lettore sia acceso. (2) Collegare l ‘Hard Disk USB ecc. ad una delle porte USB del lettore.

3. Collegamento alla TV

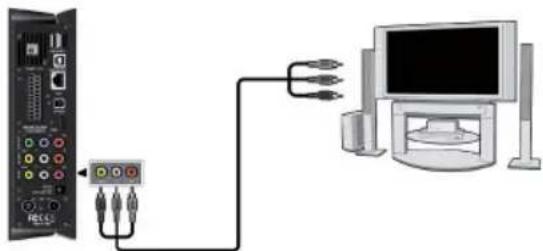

(1) Seguendo le indicazioni in gura, inserire il connettore RCA a 3 colori nella presa A/V IN del lettore. (2) Seguire le indicazioni in gura e inserire il connettore a RCA a 3 colori nella presa A/V OUT del decoder (STB) o della TV. Si potranno così registrare dei programmi direttamente dal decoder o dal televisore

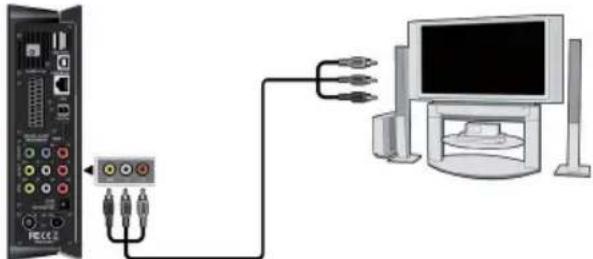

(1) Seguendo le indicazioni in gura, inserire il connettore a RCA a 3 colori nella presa A/V OUT del lettore. (2) Seguendo le indicazioni in gura, inserire Il connettore a RCA a 3 colori nella presa A/V IN del televisore. In tal modo, si potranno visualizzare i contenuti del lettore sulla TV o su altri dispositivi di visualizzazione. IT16

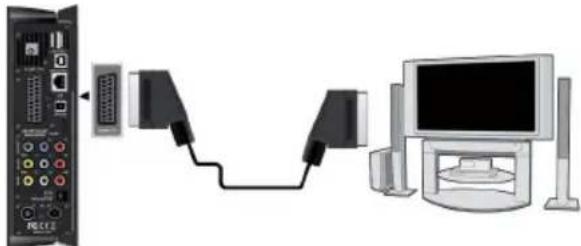

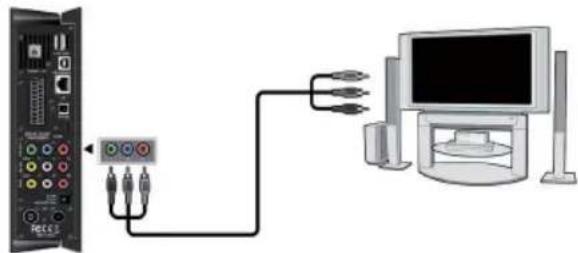

3.3. SCART OUT (1) Inserire il cavo apposito nella presa scart presente sul pannello posteriore di S800H come indicato nella gura sottostante; (2) Quindi collegare l’altra estremità del cavo nella presa scart presente sul televisore. 3.4. USCITA componenti Y/Pb/Pr (1) Seguire le indicazioni in gura e inserire il connettore RCA a 3 colori nella presa Y/Pb/Pr del lettore. (2) Seguire le indicazioni in gura e inserire il connettore RCA a 3 colori nella presa Y/Pb/Pr della TV. Connessione audio con l’utilizzo dell’uscita video Y/Pb/Pr: Primo metodo: utilizzare l’uscita audio della presa A/V OUT. Secondo metodo: usare l’uscita audio della presa ottica S/PDIF. In questo modo sarà possibile guardare video e foto o ascoltare musica contenuta nel lettore mediante la TV. 3.5. HDMI (1) Come mostrato nell’immagine collegare gli appositi cavi nell’uscita HDMI posizionata sul retro del Movie Cube. (2) Come mostrato nell’immagine collegare l’altra estremità del cavo nell’ingresso HDMI del vostro televisore (cavo non in dotazione) In questo modo potrete ottenere la massima qualità audio video per mezzo di un unico cavo.

Collegare il cavo antenna TV alla presa apposita ANT. / RF IN come mostrato nella gura.

(1) Assicurarsi che il dispositivo sia acceso; (2) Assicurarsi che il cavo antenna sia collegato nell’ingresso RF IN di Moviecube; (3) Come da immagine sottostante collegare il cavo antenna RF OUT alla presa della TV oppure del box multimediale.17 Moviecube è ora in grado di riprodurre il segnale digitale terrestre sul televisore consentendo così di visualizzare un programma mentre ne viene registrato un altro.

4. Collegamento di dispositivi audio digitali

(1) Seguire le indicazioni in gura e inserire il connettore Toslink del cavo in bra ottica nella presa ottica S/PDIF del lettore. (2) Seguire le istruzioni in gura e collegare l’altro connettore del cavo in bra ottica al dispositivo audio digitale. (3) Selezionare la fonte d’ingresso appropriata nel dispositivo audio. Nota: La bra ottica é un accessorio che si vende separatamente.

5. Collegamento dell’alimentazione

(1) Seguire le istruzioni in gura e collegare l’adattatore CA alla presa INGRESSO CC (DC IN) del lettore. (2) Seguire le istruzioni in gura e collegare l’adattatore CA alla presa di rete.

6. Collegamento in rete

Per collegare il dispositivo in rete è necessario un cavo di rete cat5, cat5e o cat6 (non fornito). (1) Collegare un’estremità del cavo alla presa LAN RJ45. (2) Collegare l’altra estremità del cavo ad una porta LAN RJ45 del router, switch o hub.

(1) Accertarsi che il lettore sia acceso; (2) Inserire l’adattatore USB LAN wireless in una delle porte host USB del lettore. IT18 Guia de instalação rápida
