MANUAL DE USUARIO Movie Cube S900H EMTEC

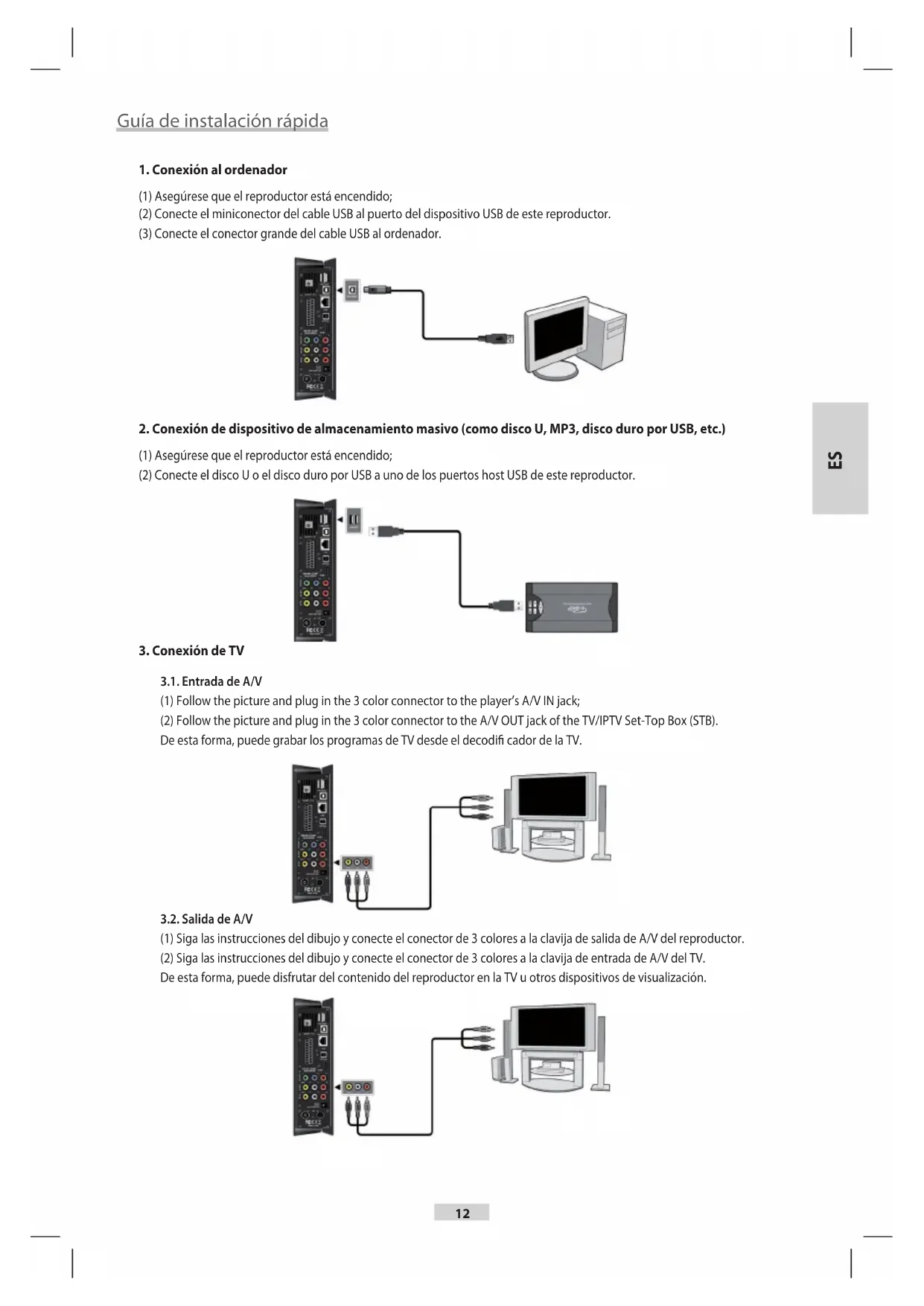

Guía de instalación rápida

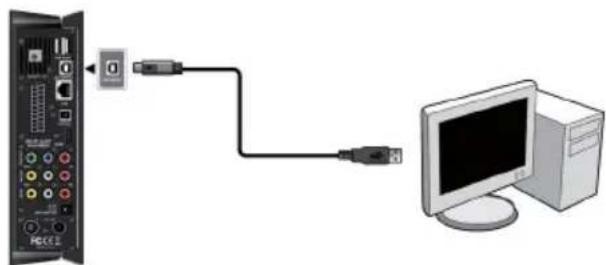

1. Conexión al ordenador

(1) Asegúrese que el reproductor está encendido; (2) Conecte el miniconector del cable USB al puerto del dispositivo USB de este reproductor. (3) Conecte el conector grande del cable USB al ordenador.

2. Conexión de dispositivo de almacenamiento masivo (como disco U, MP3, disco duro por USB, etc.)

(1) Asegúrese que el reproductor está encendido; (2) Conecte el disco U o el disco duro por USB a uno de los puertos host USB de este reproductor.

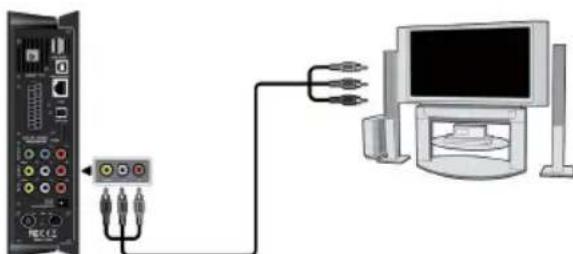

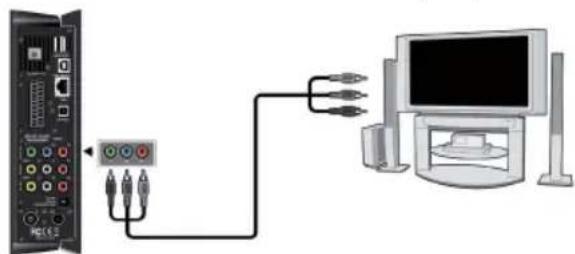

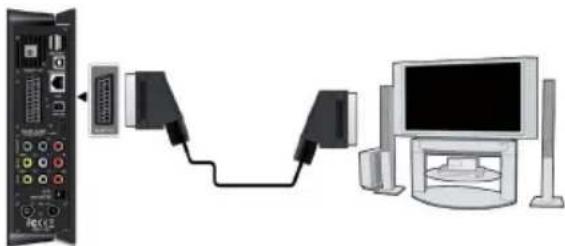

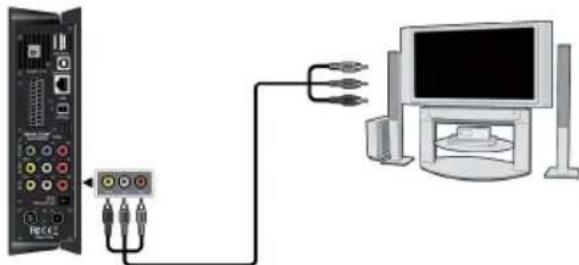

3.1. Entrada de A/V (1) Follow the picture and plug in the 3 color connector to the player’s A/V IN jack; (2) Follow the picture and plug in the 3 color connector to the A/V OUT jack of the TV/IPTV Set-Top Box (STB). De esta forma, puede grabar los programas de TV desde el decodi cador de la TV. 3.2. Salida de A/V (1) Siga las instrucciones del dibujo y conecte el conector de 3 colores a la clavija de salida de A/V del reproductor. (2) Siga las instrucciones del dibujo y conecte el conector de 3 colores a la clavija de entrada de A/V del TV. De esta forma, puede disfrutar del contenido del reproductor en la TV u otros dispositivos de visualización.13 3.3. EUROCONECTOR OUT (1) Sigue la imagen y conecte un euroconector al panel trasero (2) Sigue la imagen y conecte el otro euroconector a su Televisor 3.4. SALIDA de los componentes Y/Pb/Pr (1) Siga las instrucciones del dibujo y conecte el conector de 3 colores a la clavija Y/Pb/Pr del reproductor. (2) Siga las instrucciones del dibujo y conecte el conector de 3 colores a la clavija Y/Pb/Pr del TV. (3) Seleccione la entrada apropiada en su TV. El cable Y/Pb/Pr sólo transmite vídeo, necesitará un cable AV o S/PDIF óptico para el sonido. De esta forma, también puede disfrutar de vídeos, música y fotos con el reproductor en la TV 3.5. HDMI OUT (1) Siga la ilustración y enchufe un conector de su cable HDMI a la clavija del reproductor HDMI (2) Siga la ilustración y enchufe el otro conector de su cable HDMI a la clavija HDMI de la TV (no incluído) HDMI OUT

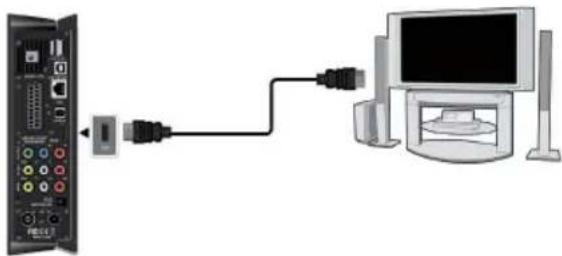

Sigue la imagen y enchufe el cable de Antena convencional o el cable de TV analógico a la toma ANT. / RF IN socket;

(1) Asegúrese de que el reproductor esté encendido. (2) Conecte la antena a la clavija ANT. /RF IN del reproductor. (3) Siga las instrucciones de la imagen y conecte un cable de antena a la clavija ANT. / RF OUT del reproductor y el otro extremo a la Televisión o a otro receptor de Televisión. ES14

El reproductor puede reenviar la señal de antena a otro dispositivo. Por lo tanto, podrá ver los programas de televisión con otro receptor de televisión mientras hace una grabación vía el movie cube.

4. Conexión del dispositivo de audio digital

(1) Siga las instrucciones del dibujo y conecte el conector Toslink de bra óptica a la clavija óptica S/PDIF del reproductor. (2) Siga las instrucciones del dibujo y conecte el otro conector de bra óptica al dispositivo de audio digital (ampli cador digital o decodi cador). (3) Seleccione la entrada apropiada en el dispositivo audio. Nota: El cable óptico es un accesorio opciona y se vende por separado.

5. Conexión a la corriente eléctrica

(1) Siga las instrucciones del dibujo y conecte el adaptador CA a la clavija de entrada de CC (corriente continua) del reproductor. (2) Siga las instrucciones del dibujo y enchufe el adaptador CA a la toma de corriente.

6. Conexión a la red

Para conectarse a la red se requiere un cable de red cat5, cat5e o cat6 (no suministrado). (1) Conecte una de las clavijas de cristal del cable al zócalo LAN RJ45 del reproductor; (2) Conecte la otra clavija de cristal del cable al puerto LAN RJ45 de su ruter, conmutador o dispositivo concentrador.

7. Conexión del Adaptador WLAN USB

(1) Asegúrese que el reproductor está encendido; (2) Conecte el Adaptador Inalámbrico LAN USB a uno de los puertos USB HOST del reproductor.15 Guida di installazione rapida
