GEBRUIKSAANWIJZING WX291 WX291.9 WORX

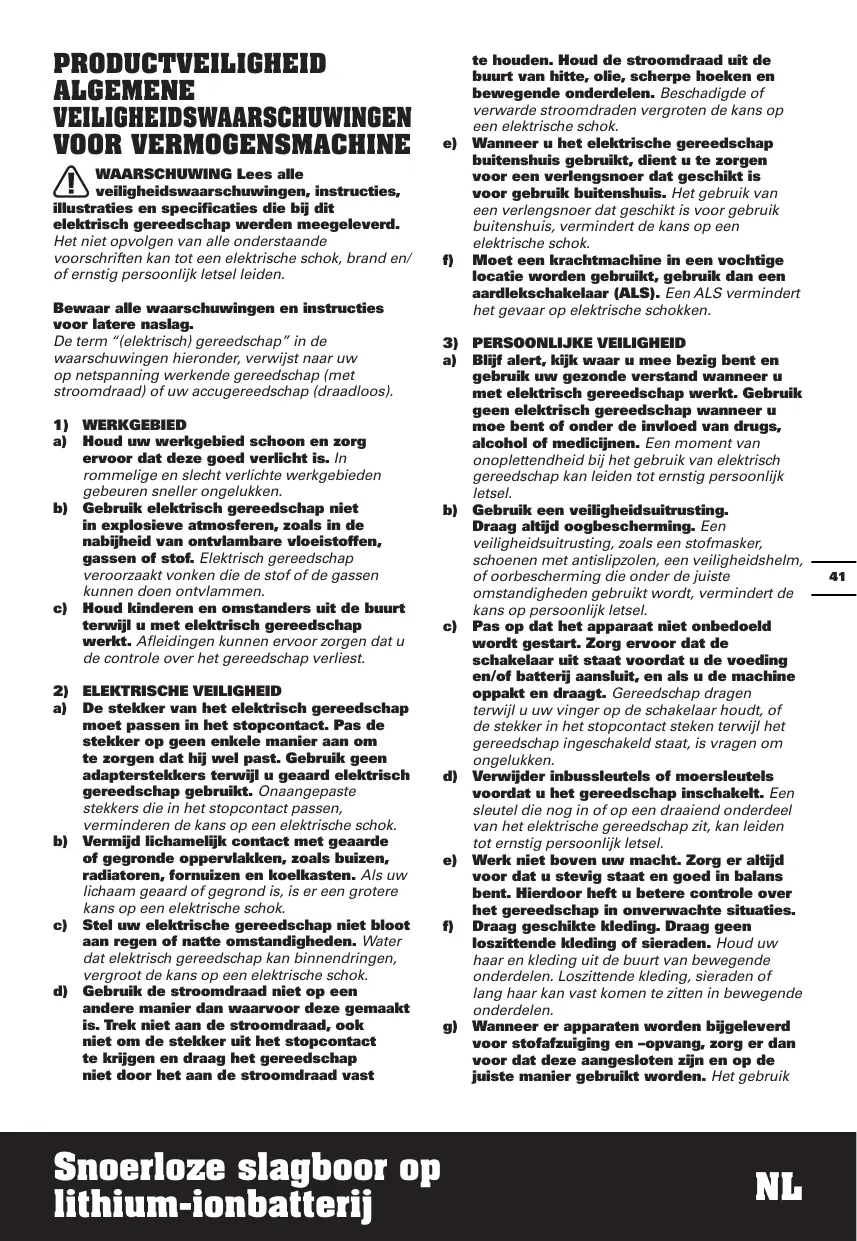

WAARSCHUWING Lees alle
veilgheidswaarschuwingen, instructies,
raties en specificaties die bij dit
risch gereedschap werden meegeleverd.

Het Niet opvlogen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig personlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschapverooraakt vonken die de stof of de gassen kunnen doeon ontvlammen.
c) Houd kinderen en omstanders uit de buurt verwijl u met elektrisch gereedschap werkt. Afleidingen kuren ervoor zorgen dat u de controle over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap要去 passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers verwijl u geaard elektrisch gereedschap gewruift. Onangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegonde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geoard of gegond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoordeze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekker uit het stopcontact te krijgen en draag het gereedschap Niet door het aan de stroomdraad vast

te houden. Houd de stroomdraad uit de buurt van dithe, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wonneur u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gelebruikt dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKVEVILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag algijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, ofoorbescherming die onder de juiste omstandigheden gebruikt worden, vermindert de kans opersonlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakten draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk Niet boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situations.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderden. Loszittende kleding, sieraden of langhaar kan vast komen te zitten in bewegende onderden.
g) Wonneer er apparaten worden bijgeleverd voor stofafzuiig en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik

van deze apparaten vermindert de bevaren die door stof{kunnen ontstaan.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achelozze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.
a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werk teiliger als het gebruikt worden op de sleheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanner de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, indienAZE kan worden verwijderd,uit het gereedschap voordat uinstallingen veranderd,toebehoren verwangt of de machine opbergt. Dezepreventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat nicht gebrukt wirdbuten het vereik van kinderen op en laat personen die nicht bekend zich met het gereedschap of met deze veiligheidsinstructies het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zichn.
e) Onderhonden van het gereedschap en accessoires. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elkere andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wonneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenverooraakt door slecht onderhonden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen jal minder snel vastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructucties en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waarা voor ontworpen is, kan gevaarlijke situatuies opleveren.
h) Houd de handgrepen en grijpoppervlakten

droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken latent geen veilige hantering toe, en zorgen ervoor dat u geen controle hebts over het gereedschap in onverwachtete omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplander die geschikt is voor het ene type occupapak, kan brandveroorzaken wonneer die gebruikt worden voor een ander type occupapak.

b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupak. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.

c) Wonneer het.Accupack nicht gebruikt worden, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding kuren make nussen de contactpunten van de terminal. Het kortsluiten van de accuterinals kan zorgen voor brandwonden of brand.

d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deutsche vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te speelen met water. Wanner de vloeistof in de ogen komt, dient u zo snel möglichk een arts te raadplegen. Vloeistef die akomstig is uit de accu kan irritatie of brandwonden verooorzaken.

e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.

f) Stel een accu of gereedschap nicht blotot aan vuur de extreme temperatuur. Bootstelling aan brand of een temperatuur boven 130^ kan explosie veroorzaken.

g) Volg alle instructies en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

6) SERVICE

a) Laat uw elektrisch gereedschap reparerendoor een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zobent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's.

Reparatie van accu's mag alleen worden uitgevoerd door fabrikant of geautoriserde onderhoudstechnici.

1. Houd het elektrische gereedschap bij de geisoleerde handgrepen vastijdens het uitvoeren van werk opplaatsen waar het metaal in contact kan komen met verborgen kabels. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kutkrijgen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar kuren kortsluten of door geleidende voorwerpen kortgesloten kuren worden. Houd het accurpack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurpack kuren verbinden. Kortgesloten contacten van accurpacks kuren brandwonden of brand verooorzaken.
c) Stel accupacks Niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accelapses nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig teল dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het.Accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去 voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accumacks nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het.Accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wanner u accuracks wegwerpt,

dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.

n) Laad alleen op met een lader met de technische gevevens van WORX. Gebruik geen andere lader dan de lader die speciek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type accupack geschikt is kan een brandevaar inhouden wonneer gebruikt met een ander type.
o) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
t) Gebruik geen cellen van verschillende fabrikanten, capacitit, afmetingen of typen binnen een apparaat.
u) Verwijder het.Accupack Niet uit de originele verpakking, tot dit nodig is voor gebruik.
v) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.

SYMBOLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	Waarschuwing
	Draag gezoorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
Li-Ion	Batterijen nicht weggooien. Breng lege accu'saar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
	Niet blootstellen aan regen of water
	Niet in brand steken
	Draag beschermende handschoenen.
	Hoge snelheid
	Lage snelheid
	Vergrendelen
	Schroeven
	Afgedankte elektrische producten mogen Niet bij het normale huisafvalterechtkomen. Breng deze producten waar mogelijk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

ONDERDELENLJST

1.	RECHTS- EN LINKSDRAAIEND
2.	ZACHTE HANDGREEP
3.	PAL ACCUPACK
4.	HAAK VOOR BROEKRIEM
5.	ACCUPACK *
6.	WERKLAMPJE
7.	AAN-/UITSCHAKELAAR MET VARIABELE SNELHEIDSBESTURING
8.	VERGRENDELINGSBUS SPANHULS
9.	BITMAGAZIJN

• Sommige afgebelede of beschreven toebehoren worden nicht meegeleverd.

TECHNISCHE GEGEVENS
Type WX291 WX291.9 (2 - aanduiding van machines, kenmerkend voor boorschroewendraaier)

	WX291	WX291.9
Spanning	20V Max**
Toerental onbelast	0-2600/min
Aantal slagen onbelast	0-3300bpm
Max. Koppel	170N.m
Spanwijidte boorhouser	6.35mm
Gewicht machine	1.45kg	1.09kg

**Spanning gemeten zonder belasting.
Beginspanning batterij bereikt maximum 20 volt.
Nominate spanning is 18 volt.

GELUIDSPRODUCTIE

A gewogen geluidsdruk LpA = 81.7dB(A)

KpA= 3dB(A)

A gewogen geluidsvermögen LwA = 92.7dB(A)

KwA= 3dB(A)

Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:

Trillingswaarde:

a_h = 8.946m / s^2 Fout K = 1.5m / s^2

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standard testmethode en kunden worden gebruikt om gereedschappen te vergelijkken.

De totale waarde van trillingen en geluidsemissie konnen ook voor een Voorlopige beoordeling van de blootstelling worden gebruikt.

WAARSCHUWING: Trillingen en

geluidsemissie die tijdens het gebruik van het

gereedschap optreden, können verschillen van de opgegeven waarde, dit is affhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het werkstuk dat worden bewerkt, affhankelijk van de volgende voorbeelden en andere varieties in de manier waarop het gereedschap worden gebruikt: Hoe de machine gezrukt wordt en hoe het materiaal gesneden of geboord worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en of er anti-trilling en -geluidsaccessoires worden gebruikt.

De machine要去 gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructions.

Deze machine kan een trillingssyndroom in hand en armveroorzaken als hij Niet op de juiste wijze gehanteerd worden.

nauwkeurigheid moet bij een schatting

van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en de tiijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Het risico op blootstelling aan trillingen en geluid verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires.

Plan de werkzaamheden zodate de taken met veel trillingen over een aantal段时间 anders prid worden.

TOEBEHOREN

	WX291	WX291.9
Accupack (WA3551.1)	1	/
Lader (WA3880)	1	/
Haak voor broekriem	1	1
Bitmagazijn	1	1
50mm Schroef-bits (PH2)	1	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap hebigt gekocht. Kies het type volgens het werk dat u wilt ondernemen. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkhelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

Beoogd gebruik

Dit gereedschap is bedoeld voor het bevestigen en losmakers ven bouten, moeren en verschillende bevestigingsmiddelen met schroefdraad. Dit gereedschap is Niet bedoeld voor gebruik als een boor.

ASSEMBLAGE EN BEDIENING

ACTIE	FIGUUR
VOOR GEBRUIK
De accu verwijderen	Zie Fig. A1
De batterij opladen	Zie Fig. A2
De accu installereren	Zie Fig. A3
MONTAGE EN INSTELLING
Montage van de riemhaak en het bitmagazijn	Zie Fig. B1, B2, B3, B4
Het aanbrengen van bits	Zie Fig. C1
Het uitenemen van bits	Zie Fig. C2
Voorwaarts/Achterwaarts /SlotWAARSCHUWING:verander nooit dreairichting toenwijl de boorkopdraait, wacht tot deze is gestopt!	Zie Fig. D1,D2, D3
BEDIENING
De aan/uitknop bedierenWAARSCHUWING:Niet langdurig gebruiken met een lage slenelid vanwege dewarmte die daardoor worden gegenereerd.	Zie Fig. E

Controlelampje Vóor het gebruik worden het lampje geactiveerd wanneer de Aan-/uit-schakelaarlicht worden ingedrukt. 10 seconden nadat de Aan-/uit-schakelaar is losgelaten, dooft dit lampje automatisch.

Het gereedschap en de accu zichen voorzieven van een beschermingssystem. Als de snel gaat knipperen (ongeveer eenmaal per seconde en zal stoppen met knipperen als u de trekker loslaat), sluit dit systeem de stroomtoevoer vanuit accu maar het gereedschap automatisch af, om zo de levendsduur van de accu te verlangen. Het gereedschap komt tijdens het gebruik automatisch tot stilstand als het worden blootgesteld aan een van de volgende omstandigheden:

Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormale grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker ervolgens in om het gereedschap weer op te starten.

• Oververhitting: In dit geval, d.w.z. als het gereedschap Nietmeer opstart,+zijn het gereedschapen de accu oververhit. Laat het gereedschap en de accu afkoelenvoordat u de trekker opnieuwindrukt.

·Lage accuspanning: De restcapaciteit van de accu is te laag en het gereedschap zar met deze accu Niet meer functioneren. Neem de accu in dit geval uit het gereedschap en laad hem opniew op.

WAARSCHUWING: Om de lamp in te schaken, drukt u op de aan/uit-schakelaar en controleert u of de rotatiebesturing vooruit/achteruit in de positie rechts/links staat.

Zie Fig. E

PROBLEEMOPLOSSINGEN

1. WAAROM KAN IK HET ACCUPACK NIET IN DE OPLADER DUWEN?

De accu kan maar op een manier in de lader geschoven worden. Draai de accu om totdat deze in de sleuf geschoven kan worden.

Problemen met de oplaadtijden, zoals hierboven, en als u het.accpack mange tijd Niet gebruikt heb, verkorten de werkduur van het accpack. Dit kan worden gecorrigeerd door het accpack eenaar keer op te laden en weer leeg te lately lopen doordat u de zaag heeft gebruikt. Laad het accpack Niet op bij temperaturen onder de 0^ en boven de 40^ aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Verwijlder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamheden uitvoert.

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmakersen van uw gereedschap.Veeg het schoon met een droge doeck. Bewaar uw gereedschap aktijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.Af en toe ziet u vonden in de ventilatiegleuven.Dit is normalen zal uw gereedschap Niet beschadigen.

Voor gereedschap met accu's

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligtussen 0^ - 45^ De aanbevolen omgevingstemperatuur voor het oplaadsysteme tijdens het opladen ligtussen 0^- 40^

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkomen. Breng deze producten waar möglichnest aan een recyclecentrum bij u in de buurt.Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product,

Beschrijving Accuschroevendraier

Type WX291 WX291.9 (2 - aanduiding van machines, kenmarkend voor boorschroevendraier)

Functie Schroeven en moeren vast- en losmaken

Overeenkomt met de volgende richtlijnen,

2006/42/EC

2014/30/EU

2011/65/EU

De person die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2019/06/21

Allen Ding

Plaatsvervangend Chief Ingenieur,Testen en

Certificering

Positec Technology (China) Co., Ltd
