GEBRUIKSAANWIJZING WX261 WX261.9 WORX

veiligheidswaarschuwingen, instructies,

illustraties en specifications die bij dit elektrisch gereedschap werden meegeleverd.

Het Niet opvlogen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig personlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term " (elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst maar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

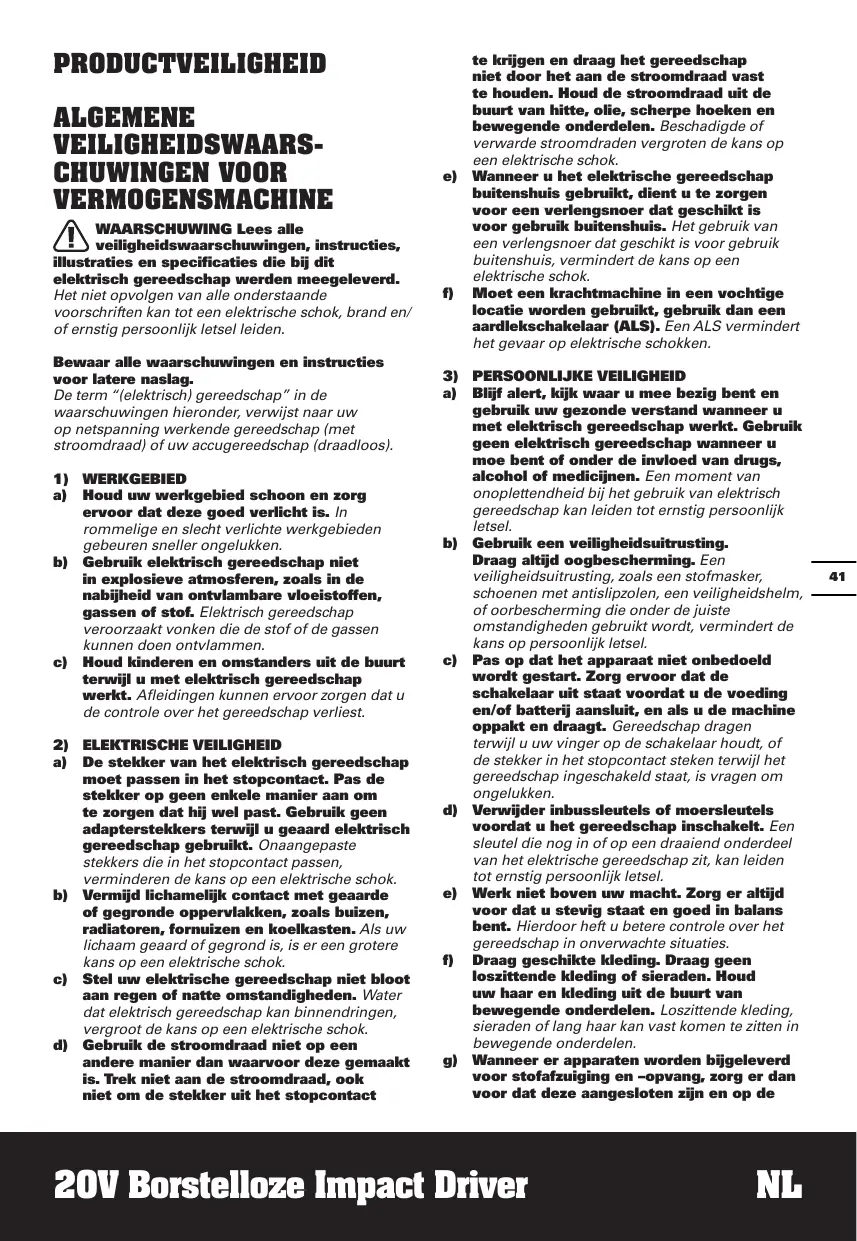

1) WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschapverooraakt vonken die de stof of de gassen kunnen doeon ontvlammen.
c) Houd kinderen en omstanders uit de buurt verwijl u met elektrisch gereedschap werkt. Afleidingen können ervoor zorgen dat u de contro lever het gereedschap verliest.

a) De stekker van het elektrisch gereedschap要去en in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers toenwijl u geaard elektrisch gereedschap gebruikt. Ongaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, formuizen en koelkasten. Als uw lichaam geoard of gegrond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de stroomdraad Niet op een andere manier dan waarvoordeze gemaakt is. Trek Niet aan de stroomdraad, ook Niet om de stekker uit het stopcontact

te kriijgen en draag het gereedschap Niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van ditte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraten vergroten de kans op een elektrische schok.

e) Wonneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, verminder de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKVEVILIGHEID

a) Blij alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag algijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, verminder de kans opersonlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld worden gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakten draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Eensleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel.
e) Werk Niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachtte situates.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar en kleding uit de buurt van bewegende onderdelen.Loszittende kleding, sieraden of langhaar kan vast komen te zitten in bewegende onderdelen.
g) Wonneer er apparaten worden bijelevervdoor stofafzuiing en -opvang, zorg er danvoor that各家ansloten zichen op op de

juiste manier gebrukt worden. Het gebruik van每次都 apparaten vermindert de bevaren die door stof kuren ontstaan.
h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden tot het negeren van de verilgheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernst letsel.
4) GEBRUK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het gereedschap Niet. Gebruik gereedschapDat voor de toepassing geschikt is.Het gebruik van geschikt gereedschap levert better werk af en werkt veiliger als het gebruikt worden op de sleheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanner de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien deze kan worden verwijderd, uit het gereedschap voordat uinstallingen veranderd, toebehoren verwangt of de machine opbergt. Dezepreventeve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat nicht gebrukt wirdt buiten het vereik van kinderen op en LAST personen die nicht bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn.
e) Onderhonden van het gereedschap en accessoires. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elkere andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wanner het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenverooraakt door slecht onderhonden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhonden snijdend gereedschap met scherpe zaagbladen/messen jal minder snel vastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.
h) Houd de handgrepen en grijpoppersvlakten

droog, schoon en vrij van olie en smeermiddel. Glibberige handgrenpen en grippoppervlakken latent geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachtete omstandigheden.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
a) Laad het.accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupak, kan brand veroorzaken wanner die gebruikt wordt voor een ander type accupak.
b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupack.Door het gebruik van andere accupacks ontstaat de kans op letsel of brand.
c) Wonneer het accupack Niet gebruikt worden, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding kannen makeu den contactpunten van de terminal. Het kortsluiten van de accuterinals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te spoelen met water. Wanner de vloeistof in de ogen komt, dient u zo snel möglichk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden verroorzaken.
e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel.
f) Stel een accu of gereedschap nicht bloot aan vuur de extreme temperatuur. Bootstelling aan brand of een temperatuur boven 130^ kan explosie veroorzaken.
g) Volg alle instructies en laad de accu of het gereedschap Niet op buiuten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiuten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
6) SERVICE
a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's.
Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geauthoriserde onderhoudstechnici.

1. Houd het elektrische gereedschap bij de geisoleerde handgrepen vastijdens het uitvoeren van werk opplaatsen waar het metaal in contact kan komen met verborgen kabels. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komte staan, waardoor u een elektrische schok kutkrijgen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accuracks nicht kort. Bewaar accuracks nicht willekeurig in een doos of lade waar ze elkaar kuren kortsluten of door geleidende voorwerpen kortgesloten kuren worden. Houd het accurack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurack kuren verbinden. Kortgesloten contacten van accuracks kuren brandwonden of brand verooorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accuraps nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig teল dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het.Accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去 voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat.Accupacks nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accapack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .

m) Wanner u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische geevens van WORX. Gebruik geen andere lader dan de lader die specifikiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type.accupack geschikt is kan een brandgevaar inhouden wonneer gebruikt met een ander type.
o) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
t) Gebruik geen cellen van verschillende fabrikanten, capacitit, afmetingen of typen binnen een apparaat.
u) Verwijder het.Accupack Niet uit de originele verpakking, tot dit nodig is voor gebruik.
v) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.

SYMBOLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	Waarschuwing
	Draag gezoorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
Li-Ion	Li-Ion-accu Dit product is uitgerust met een symbool dat 'geschiden inzameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's kunnen gevaarlijk zijn voor het milieu en de menselijkge gezondheid, waarze gevaarlijke stoffen bevatten.
	Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan+zijn voor het ecosysteme. Gooi afgedankte accu's Niet weg bij het ongesorteerde huishoudelijk afval.
	Niet in brand steken
	Draag beschermende handschoenen.
	Machine oververhit - Niet aanraken
	Hoge snelheid
	Lage snelheid
	Vergrendelen
	Schroeven
	Afgedankte elektrische producten mogen Niet bij het normale huisafval terechtkomen. Breng deze produ-ten waar maybeijk maar een recycl-ecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

ONDERDELENLJST

1.	RECHTS- EN LINKSDRAAIEND
2.	ZACHTE HANDGREEP
3.	HAAK
4.	PAL ACCUPACK
5.	ACCUPACK
6.	AAN-/UITSCHAKELAAR MET VARIABELE SNELHEIDSBESTURING
7.	VARIABELE KNOP VOOR 3 SNELHEDEN
8.	WERKLAMPJE
9.	50MM SCHROEFBITS (PH2)*
10.	CAPACITEITSINDICATOR VAN DE ACCU
11.	VERGRENDELINGSBUS SPANHULS
12.	BOORKOP

• Sommige afgebelede of beschreven toebehoren worden nicht meegeleverd.

TECHNISCHE GEGEVENS
Type WX261 WX261.9 (2 - aanduiding van machines, kenmerkend voor boorschroevendraier)

	WX261	WX261.9
Spanning	20V Max**
Toerental onbelast	0-3000/min
Aantal slagen onbelast	0-3750bpm
Max. Koppel	230N.m
Spanwijdtde boor-houser	6.35mm
Gewicht machine	1.5kg	1.2kg

** Spanning gemeten zonder belasting.
Beginspanning batterij bereikt maximum 20 volt.
Nominate spanning is 18 volt.

GELUIDSPRODUCTIE

A gewogen geluidsdruk LpA = 83.6dB(A)

KpA= 3dB(A)

A gewogen geluidsvermögen LwA = 94.6dB(A)

$$ \mathrm {K} _ {\mathrm {w A}} = 3 \mathrm {d B} (\mathrm {A}) $$

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:

Trillingswaarde:

$$ a _ {h} = 7. 4 4 6 \mathrm {m} / \mathrm {s} ^ {2} F o u t K = 1. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standard testmethode en+kunnen worden gebruikt om gereedschappen te vergelijkken.

De totale waarde van trillingen en geluidsemissie konnen ook voor een Voorlopige beoordeling van deblootstelling worden gebruikt.

WAARSCHUWING: Trillingen en

geluidsemissie die tijdens het gebruik van het gledschap optreden, hunnen verschillen van de slevegen waarde, dit is afhankelijk van de manier op het gereedschap worden gebruikt, met name het werkstuk dat worden bewerkt, afhankelijk van algende voorbeelden en andere varieties in de water waarop het gereedschap worden gebruikt:

Hoe de machine gebruikt worden en hoe het materiaal gesneden of geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en of er anti-trilling en -geluidsaccessoires worden gebruikt.

De machine要去 geleruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructucties.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niel nop de juiste wijze gehanteerd worden.

nauwkeurigheid moet bij een schatting

van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordtuitgeschakeld en de toughen waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totele werkperiode aanzienlijk verminderen.

Het risico op blootstelling aan trillingen en geluid verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van

toepassing).

Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires.

Plan de werkzaamheden zodate de taken met veel trillingen over een aantal段时间 anders prid worden.

TOEBEHOREN

	WX261	WX261.9
Accupack (WA3551)	1	/
Lader (WA3880)	1	/
50mm Schroefibits (PH2)	1	1
haak	1	1
Boorkop	1	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap hebigt gekocht. Kies het type volgens het werk dat u wilt ondernemen. Kijk op de verpakking van het accessoire voor meer informatie.

Ook het winkkelpersoneel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het

instructieboekje.

Beoogd gebruik

Dit gereedschap is bedoeld voor het bevestigen en losmakers van bouteen, moeren en verschillende bevestigingsmiddelen met schroefdraad. Dit gereedschap is Niet bedoeld voor gebruik als een boor.

ASSEMBLAGE EN BEDIENING

ACTIE	FIGUUR
VOOR GEBRUIK
Controle van de staat van de accu	Zie Fig. A1
De accu verwijderen	Zie Fig. A2
De batterij opladen	Zie Fig. A3
De accu installereren	Zie Fig. A4
MONTAGE EN INSTELLING
Montagehaak en boorklem	Zie Fig. B1, B2, B3, B4
Het aanbrengen van bits	Zie Fig. C1
Het uitenemen van bits	Zie Fig. C2
Voorwaarts/Achterwaarts /SlotWAARSCHUWING: verander nooit de draairichting terwijl de boorkop draait, wacht tot deze is gestopt!	Zie Fig. D1, D2, D3
OPERATION
De aan/uitknop bedierenWAARSCHUWING: Niet langdurig gebruiken met een lage snelheid vanwege de warmte die daardoor worden gegeneerd.Variabile slenlheid 3 snelheidDruk op de rode knop om de gewenste rotadiesnelheid te selecteren, het niveau is 1 tot 3, waarvan 3 de snelste.De loopsnelheid worden verlicht.	Zie Fig. E

Controlelampje Voor het gebruik worden het lampje geactiveerd wanneer de Aan-/uitschakelaarlicht wordt ingedrukt. 10 seconden nadat de Aan-/uitschakelaar is losgelaten, dooft dit lampje automatisch.
Het gereedschap en de accu zichen voorzien van een beschermingssysteme. Als de snel gaat knipperen (ongeveer eenmaal per seconde en zal stoppen met knipperen als u de trekker loslaat), sluit dit systeme de stroomtoevoer vanuit accu maar het gereedschap automatisch af, om zo de levensduur van de accu te verlengo. Het gereedschap komtijdens het gebruik automatisch tot stilstand als het worden blootgesteld aan een van de volgende omstandigheden:
- Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormale grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gehruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker verrolgens in om het gereedschap weer op te starten.
Oververhitting: In dit geval, d.w.z. als het gereedschap Niet meer opstart,+zijn het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.
- Lage accuspanning: De rest Capacityit van de accu is te laag en het gereedschap zar met deze accu Niet meer functioneren. Neem de accu in dit gevaluit het gereedschap en laad hem opnieuw op.
WAARSCHUWING: Om de lamp in te schakelen, drukt u op de aan/uit-schakelaar en controleert u of de rotatiebesturing vooruit/chteruit in de positie rechts/links staat.
Zie Fig. E

PROBLEEMOPLOSSINGEN

1. WAAROM KAN IK HET ACCUPACK NIET IN DE OPLADER DUWEN?

De accu kan maar op een manier in de lader geschoven worden. Draai de accu om totdat.Deze in de sleuf geschoven kan worden.

Problemen met de oplaadtijden, zoals hierboven,

en als u het.accupack lange tijd Niet gebruikt heb, verkorten de werkduur van het accupack.Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te lien lopen doordat u de zaag heeft gebruikt.Laad het accupack nicht op bij temperaturen onder de 0^ (32^) en boven de 40^ 104 F) aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzamheden uitvoert.

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moetuitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmakersen van uw gereedschap.Veeg het schoon met een droge doek. Bewaar uw gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.Af en toe ziet u vonden in de ventilatiegleuven.Dit is normalen zal uw gereedschap Niet beschadenigen.

Voor gereedschap met accu's

De omgevingstempoatuur voor het gebruik en de opslag van het gereedschap ligtussen 0^ - 45^ (32^ - 113^)

De aanbevolen omgevingstemperatuur voor het oplaadsystem eemand hets het opladen ligtussen 0^ - 40^ (32^ - 104^)

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogenniet bij het normale huisafval terechtkommen.

Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Verklaren dat het product,

Beschrijving Accuschoeverbendraier

Type WX261 WX261.9 (2- aanduiding van machines,kenmerkend voor boorschroevendraier)

Functie Schroeven en moeren vast- en losmaken

Overeenkomt met de volgende richtlijnen,

2006/42/EC,

2014/30/EU,

2011/65/EU&(EU)2015/863

Standaards in overeenstemming met,

EN 62841-1,

EN 62841-2-2,

EN 55014-1,

EN 55014-2

De person die bevoegd is om het technische bestand te compileeren,

Naam Marcel Filz

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd
