Producttype	Schuine afzuigkap
Merk	CANDY
Model	CVMA90N
Gebruik	Huishoudelijk
Voeding	Enkelfasig net, 220-240 V ~ 50/60 Hz
Elektrische klasse	Klasse I (met aarding)
Aanbevolen zekering	3 A
Minimale afstand boven het kookoppervlak	65 tot 75 cm
Diameter van de afvoerpijp	150 mm
Werkingsmodi	Externe afvoer of recirculatie (met koolstoffilter)
Aantal snelheden	3 (minimaal, gemiddeld, maximaal) + boosterfunctie (5 min)
Verlichting	LED, max 1,5 W
Vetfilter	Maandelijkse reiniging (vaatwasser of handmatig)
Koolstoffilter (recirculatie)	Jaarlijkse vervanging
Meegeleverde accessoires	Schoorstenen (boven, onder), steunen, wandbevestiging, pluggen, schroeven, luchtdeflector (afhankelijk van model)
Geschat gewicht	Ongeveer 15 kg
Afmetingen (BxDxH)	90 cm (breedte), diepte variabel afhankelijk van installatie, hoogte verstelbaar
Serienummer	16 cijfers beginnend met 3, op het apparaat of het garantiebewijs
Garantie	Standaard, after-sales service via de fabrikant
Milieuconformiteit	Richtlijn 2012/19/EU (AEEA)

Veelgestelde vragen - CVMA90N CANDY

Hoe installeer ik de Candy CVMA90N afzuigkap?

De installatie moet worden uitgevoerd door een bevoegd persoon. De afzuigkap moet 65-75 cm boven het kookoppervlak worden geplaatst. Bevestig de muursteun met de meegeleverde pluggen en schroeven, hang dan de afzuigkap op. Voor externe afvoer gebruik een leiding van 150 mm. Volg de gedetailleerde stappen in de handleiding.

Welke afstand moet er zijn tussen de afzuigkap en het kookoppervlak?

Aanbevolen afstand is 65 tot 75 cm voor optimale zuigefficiëntie.

Hoe maak ik de vetfilters schoon?

De vetfilters moeten minstens één keer per maand worden gereinigd. U kunt ze met de hand wassen met een mild afwasmiddel of in de vaatwasser. Een vervuild filter kan brandgevaar opleveren.

Wanneer moet het koolstoffilter worden vervangen?

Het actieve koolstoffilter (gebruikt in recirculatiemodus) moet minstens één keer per jaar worden vervangen, of vaker afhankelijk van de gebruiksfrequentie.

Wat te doen als de afzuigkap niet aangaat of niet ventileert?

Controleer eerst of het netsnoer is aangesloten en de lamp niet kapot is. Als het licht brandt maar de ventilator niet draait, kan de turbine vastzitten of de motor defect zijn. Neem contact op met een professional.

Hoe vervang ik de lamp van de afzuigkap?

Verwijder de schroeven van het glaspaneel, verwijder het, koppel de connector van de defecte lamp los. De lamp, fitting en kabel vormen één geheel (LED 1,5W max). Vervang het geheel en monteer het glaspaneel terug.

De afzuigkap trilt hevig, wat te doen?

Trillingen kunnen komen van een vastzittende turbine, een slecht bevestigde motor of een onjuiste installatie. Controleer de muurbevestigingen en of de afzuigkap goed hangt. Als het probleem aanhoudt, bel een technicus.

De zuigkracht is zwak, waarom?

Controleer of de afstand tussen afzuigkap en kookoppervlak 65-75 cm is. Zorg ervoor dat de vetfilters en het koolstoffilter (indien gebruikt) schoon zijn. Een geblokkeerde afvoerleiding kan ook de prestaties verminderen.

Kan ik de afzuigkap gebruiken met een inductiekookplaat?

Ja, de afzuigkap is compatibel met alle soorten kookplaten (gas, elektrisch, inductie). Houd u aan de veiligheidsafstanden en flambeer nooit onder de afzuigkap.

Waar vind ik het serienummer van mijn Candy CVMA90N afzuigkap?

Het serienummer met 16 cijfers beginnend met 3 staat op het garantiebewijs of op het apparaat zelf. Het is nodig voor elke after-sales service aanvraag.

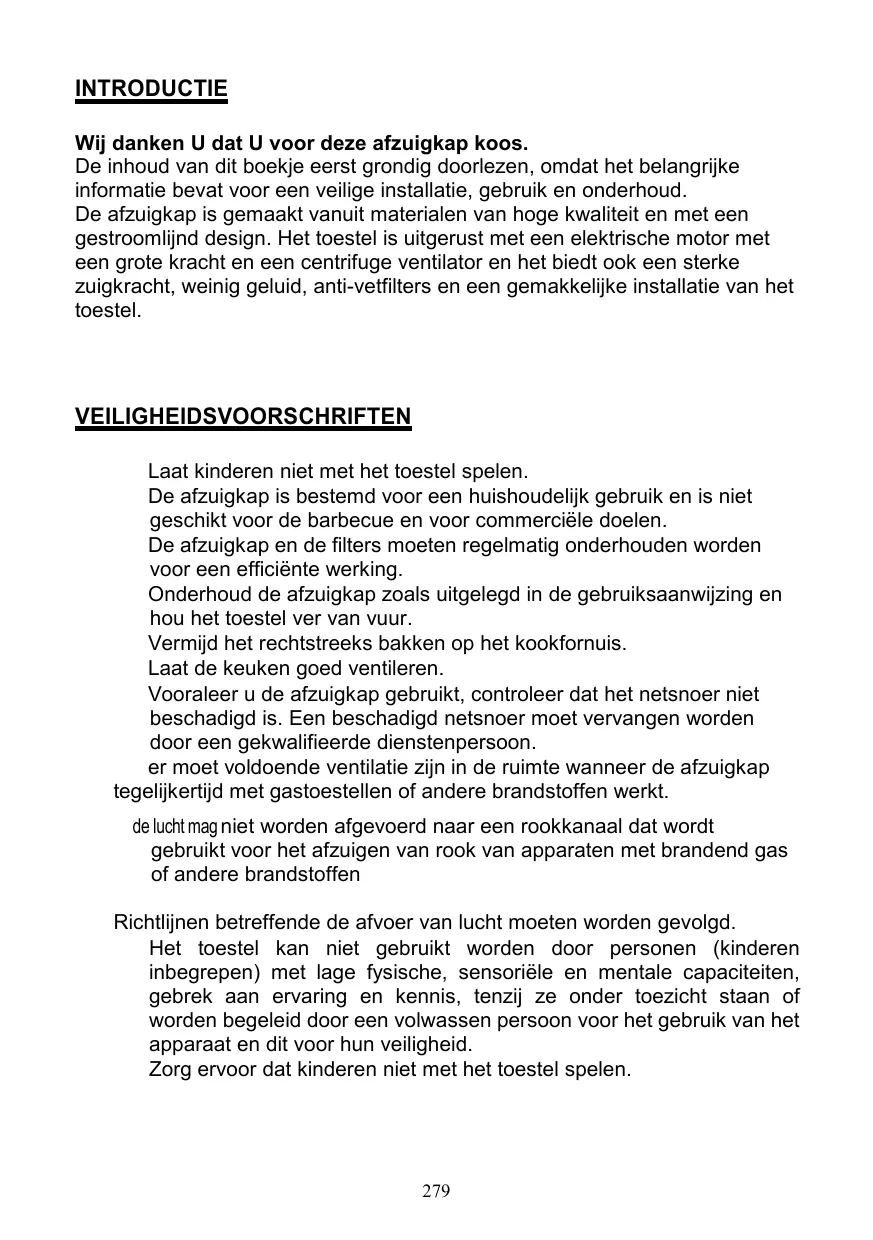

GEBRUIKSAANWIJZING CVMA90N CANDY

Wij danken u dat u voor deze afzuigkap koos.

Lees de inhoud van dit boekje eerst grondig door, want het bevat belangrijke informatie voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt van materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifugeventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doeleinden.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en houd het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Voordat u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalificeerde dienstpersoon.

Er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

De lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen.

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensorische en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassene voor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen open vuur onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

• Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap tegelijkertijd wordt gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die alleen de lucht terug de kamer in blazen);
• De details betreffende de methode en frequentie van reiniging.
• Er is brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd; - vlam niet onder de afzuigkap;
• VOORZICHTIG: toegankelijke delen kunnen heet worden bij gebruik met kooktoestellen.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de dood, vuur of een elektrische schok.

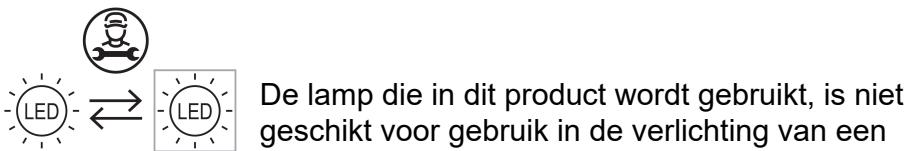

kamer. Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Alle installatiewerkzaamheden moeten worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten of de spanning overeenkomt met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting is gemaakt en dat deze voldoet aan het bedradingsschema.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

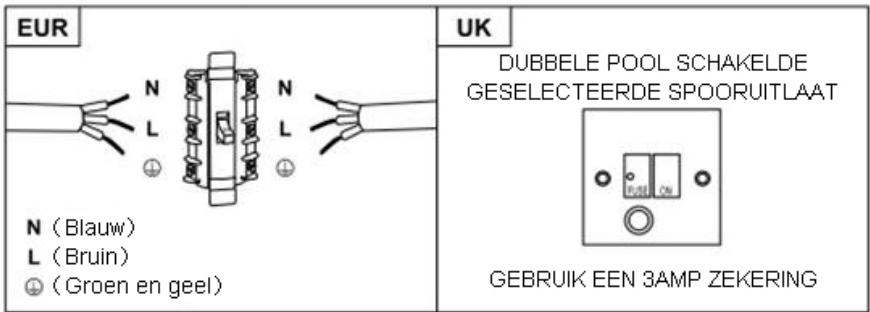

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Bruin = L of Fase

Groen en geel = E of Aarde

De zekering moet een vermogen hebben van 3 Ampère.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Voordat u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap moet op een afstand van 65 tot 75 cm boven de kookplaat worden geplaatst.

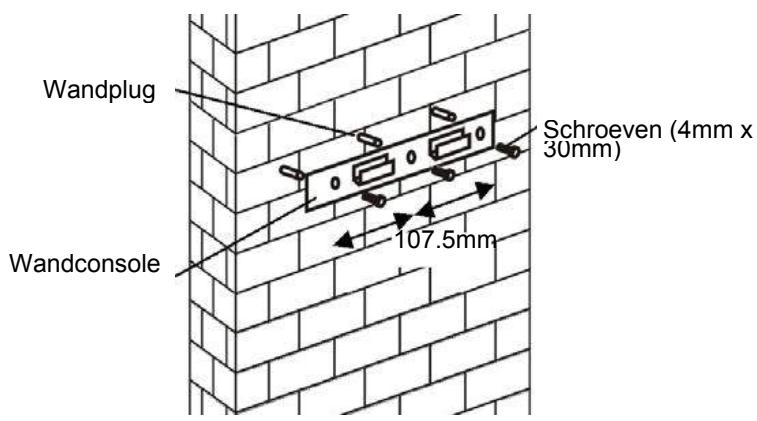

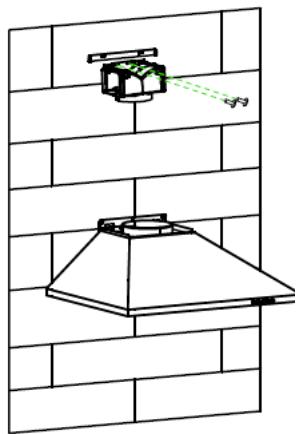

1. Boor gaten van 3 x 8 mm voor de console. Maak de console stevig vast aan de wand via de bijgeleverde schroeven.

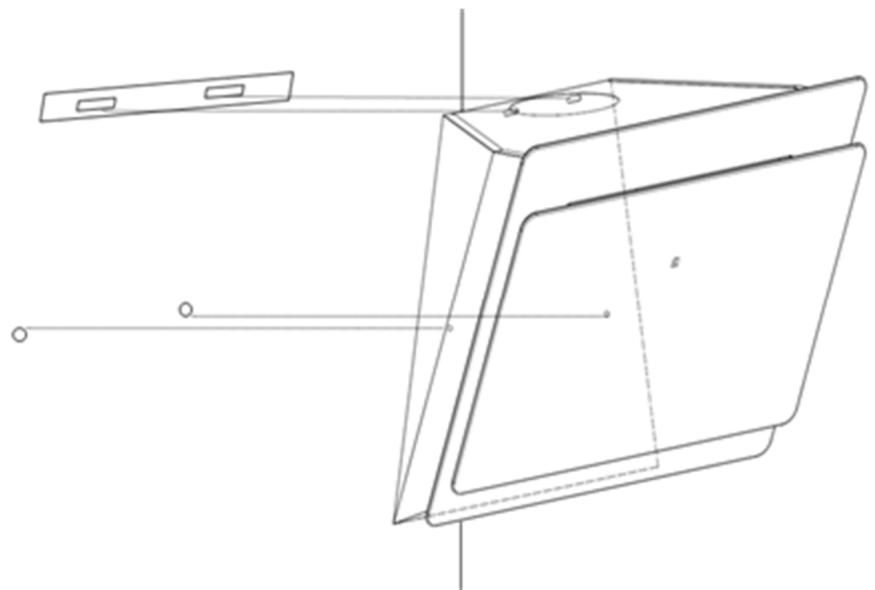

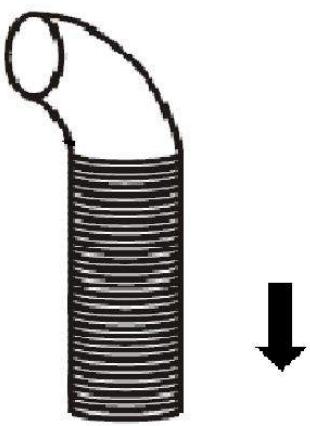

Voor schuine modellen

• Hiervoor moeten er 2 x 8 mm extra gaten, bevestigingsschroeven & afdichtingsschroeven geboord worden voor de installatie.

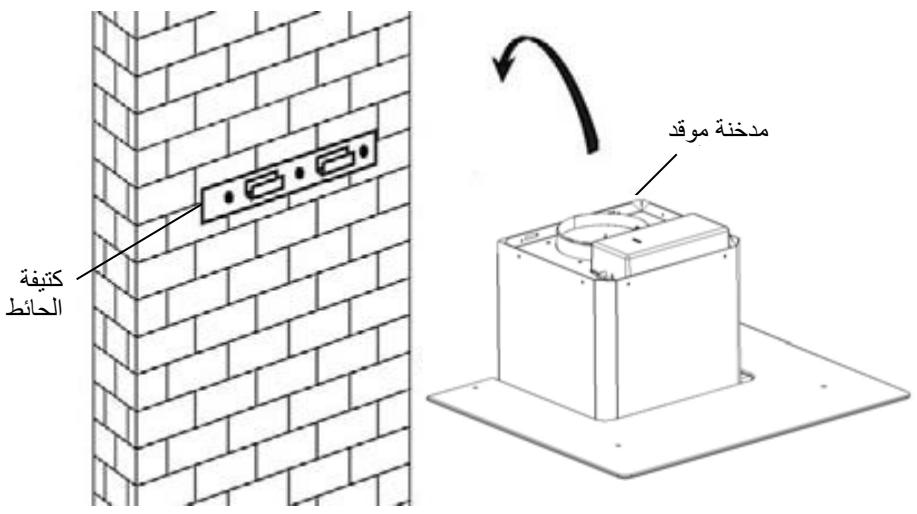

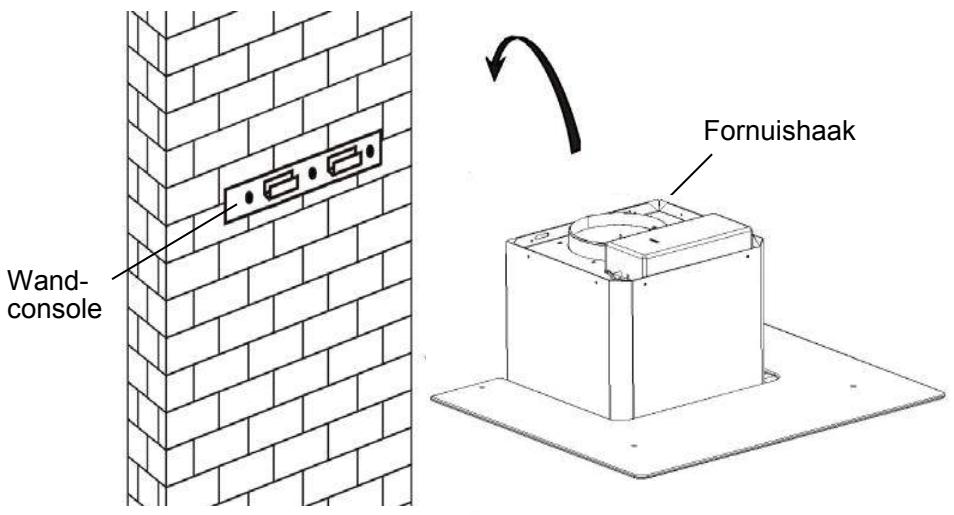

1. Plaats de afzuigkap en maak het vast aan de wand dankzij de wandconsole.

1. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder).

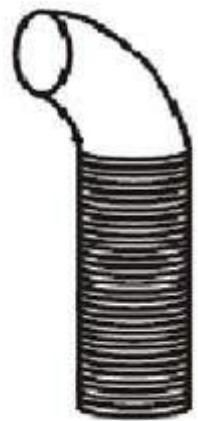

Uitlaatbuis

Afzuigkap

6.

i. Plaats het glas op de top van de afzuigkap. ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien. i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte is bereikt.

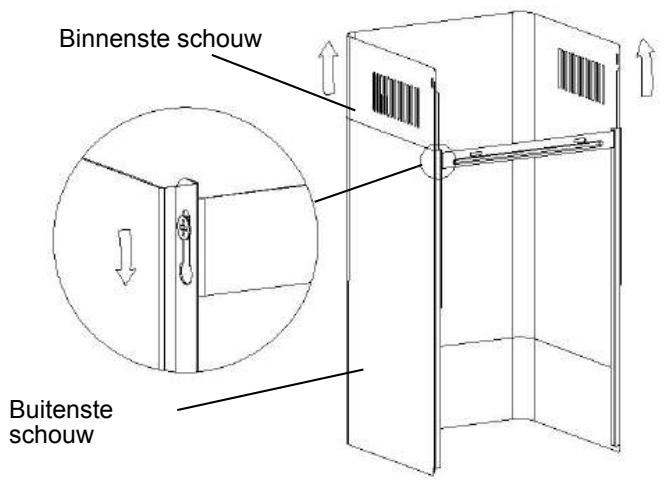

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt. Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

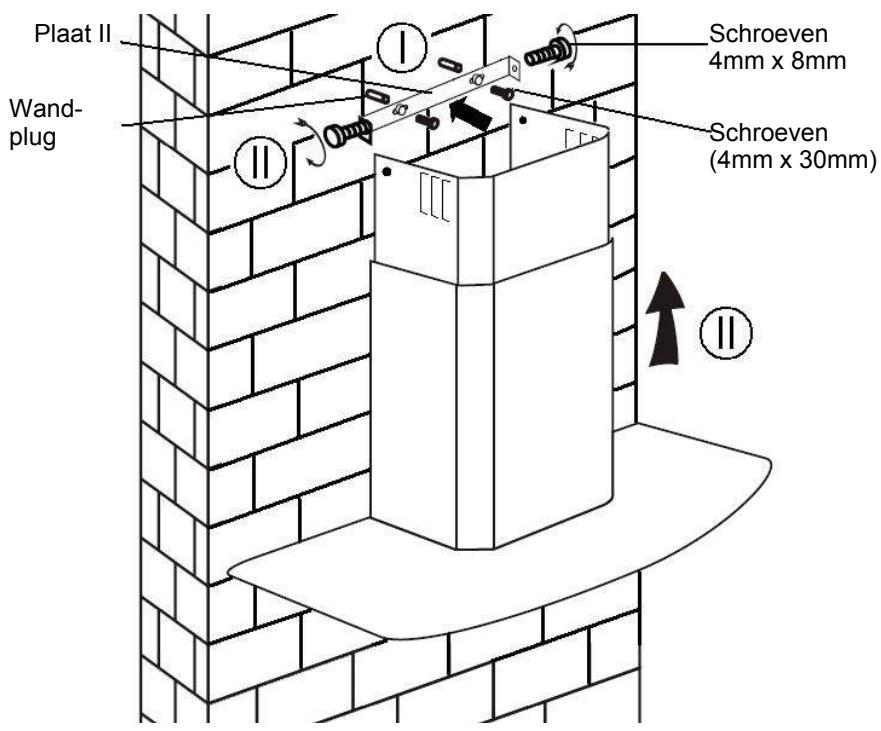

i. Boor gaten van 2 x 8 mm voor staat II. Maak de staat stevig vast aan de wand met de 2 schroeven. ii. Monteer de schoorsteen binnen het toestel en maak het vast met 2 schroeven.

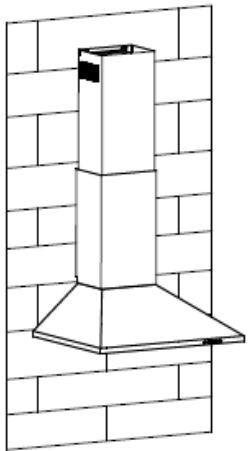

Standaard Installatie - Accessoires Lijst

Air deflector wordt genoemd, zoals opgenomen en niet optioneel.

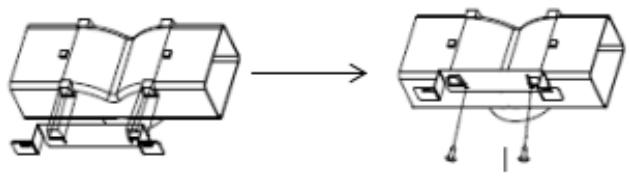

1. Buig vóór installatie beide uiteinden van de beugel zoals hieronder getoond:

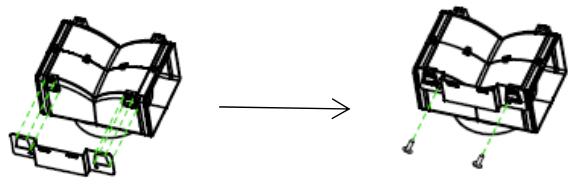

2. Bevestig de beugel op de T-vormige plastic uitlaat met meegeleverde 2 stuks ST3,5x12mm schroeven.

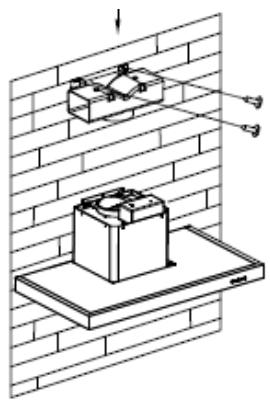

1. Boor 2 gaten voor de muurpluggen, schroef vervolgens de beugel op de muur met de meegeleverde 2 stuks ST4x30mm schroeven.

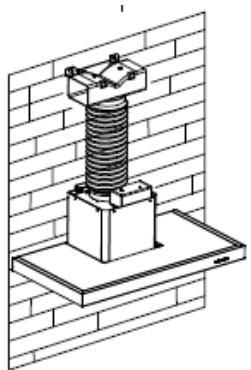

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

1. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaten en v-kleppen kunnen niet tegelijkertijd worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg een v-klep toe aan de bestaande uitlaat; 2) Gebruik een T-vormige kunststof uitlaat, zonder v-klep.

Opmerking: Het product is voorzien van een v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

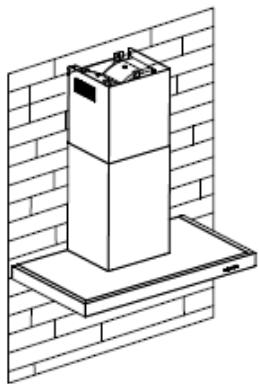

Standaard installatie - accessoirelijst

De luchtafvoerder wordt genoemd, zoals opgenomen en niet optioneel.

1. Bevestig de beugel op de T-vormige kunststof uitlaat met 2 stuks ST3.5x12mm schroeven zoals hieronder getoond:

1. Boor 2 gaten in de muur om de muurpluggen te plaatsen, schroef vervolgens de beugel op de muur vast met de meegeleverde 2 stuks ST4x30mm schroeven.

3. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

1. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormige kunststof uitlaten en v-kleppen kunnen niet tegelijkertijd worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg een v-klep toe aan de bestaande uitlaat; 2) Gebruik een T-vormige kunststof uitlaat, zonder v-klep.

Opmerking: Het product is voorzien van een v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

INSTALLATIE (BINNENVENTILATIE)

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is niet nodig.

De koolstoffilter kan gebruikt worden om geuren op te vangen.

Om de koolstoffilter aan te brengen, moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

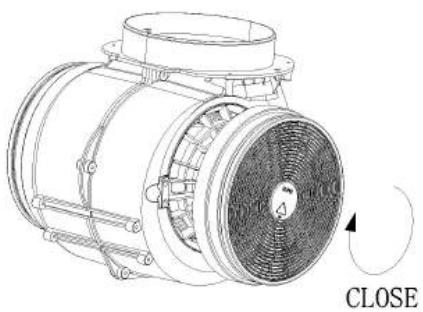

Schuif de koolstoffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant.

NOTA:

o Zorg ervoor dat de filter veilig vastzit, zodat deze niet loskomt, omdat dit gevaarlijk kan zijn. o Wanneer u de koolstoffilter inschakelt, zal de zuigkracht verlagen.

CONFIGURATIE 1

WERKING

Knop 1

De knop is met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en wordt de ventilator met gemiddelde snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaardbereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en wordt de ventilator met hoge snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 2

WERKING

Uit-knop

Deze wordt gebruikt om de ventilator uit te schakelen.

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 3

①

+

① Aan / uit-knop

Wordt gebruikt om de ventilator aan of uit te zetten.

(+) Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator.

Snelheid min-knop

Voor het verminderen van de snelheid van de ventilator.

Lichtknop

8 Digitale weergave

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de boosterfunctie.

Snelle timer: Houd en 1 seconde ingedrukt, de digitale weergave knippert en telt af in 5 minuten. Na 5 minuten gaan de motor en het licht automatisch uit en klinkt er gedurende 1 seconde een zoemer.

Boosterfunctie

Voor onderhoud schakelt u het apparaat UIT en haalt u de stekker uit het stopcontact.

I. Regelmatig onderhoud

Gebruik een zachte doek die u bevochtigt met warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen om het apparaat te reinigen. Gebruik nooit metalen, chemische of schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaren.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd, zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijke schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik uitsluitend voor het toestel dat aangelegd wordt als hercirculatietoestel (niet geventileerd naar buiten). De filter vangt geuren op die minstens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moet worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die vervangen moet worden. U vindt het in de lampfitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vastzitten.

PROBLEMEN OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar deventilatorwerkt nicht	Het ventilatorbladis vastgelopen	Schakel het toestel uit enaar hetherstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp enventilatorwerken nicht.	Halogene gloeilampverbrand.	Vervang de lamp door een andermetdezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopcontact
Harde trillingvan hettoestel	Ventilatorblad isbeschadigd	Schakkl het toestel uit enaar hetherstellen door een gekwalificeerde service.
	De motor van deventilator staat Nietstevig vast	Schakel het toestel uit enaar hetherstellen door een gekwalifieerde service.
	Het toestel hangt Nietgoed op de beugel.	Haal het toestel van de beugel encontroler of de beugel juistgeplaatst is.
Onvoldoendezuigkracht	Een te grote afstandtussen de kookplaaten de afzuigkap.	Regel opnieuw de afstand tot 65-75cm

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer de dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de Dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de technicus tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval. Recycleer indien mogelijk. Neem contact op met uw plaatselijke autoriteit of handelaar voor

recyclageadvies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU met betrekking tot de afvalverwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van het op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.

JSS 150

Voor schuine modellen
