Tipo de produto	Coifa inclinada
Marca	CANDY
Modelo	CVMA90N
Uso	Doméstico
Alimentação	Rede monofásica, 220-240 V ~ 50/60 Hz
Classe elétrica	Classe I (com aterramento)
Fusível recomendado	3 A
Distância mínima acima do fogão	65 a 75 cm
Diâmetro do duto de exaustão	150 mm
Modos de funcionamento	Exaustão externa ou recirculação (com filtro de carvão)
Número de velocidades	3 (mínima, intermediária, máxima) + função booster (5 min)
Iluminação	LED, máx 1,5 W
Filtro de gordura	Limpeza mensal (lava-louças ou manual)
Filtro de carvão (recirculação)	Substituição anual
Acessórios fornecidos	Chaminés (alta, baixa), suportes, fixação na parede, buchas, parafusos, defletor de ar (conforme modelo)
Peso aproximado	Aproximadamente 15 kg
Dimensões (LxPxA)	90 cm (largura), profundidade variável conforme instalação, altura ajustável
Número de série	16 dígitos começando por 3, no aparelho ou no certificado de garantia
Garantia	Padrão, serviço pós-venda através do fabricante
Conformidade ambiental	Diretiva 2012/19/UE (REEE)

Perguntas frequentes - CVMA90N CANDY

Como instalar a coifa Candy CVMA90N?

A instalação deve ser realizada por uma pessoa competente. A coifa deve ser colocada a 65-75 cm acima do fogão. Fixe o suporte na parede com as buchas e parafusos fornecidos, depois pendure a coifa. Para exaustão externa, utilize um duto de 150 mm. Siga as etapas detalhadas no manual.

Qual a distância entre a coifa e a placa de cozimento?

A distância recomendada é de 65 a 75 cm para uma eficiência ideal de aspiração.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos pelo menos uma vez por mês. Você pode lavá-los à mão com um detergente suave ou na lava-louças. Um filtro sujo pode causar risco de incêndio.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado (usado no modo recirculação) deve ser substituído pelo menos uma vez por ano, ou mais frequentemente conforme a frequência de uso.

O que fazer se a coifa não ligar ou não ventilar?

Verifique primeiro se o cabo de alimentação está conectado e a lâmpada não queimada. Se a luz acender mas o ventilador não, a turbina pode estar travada ou o motor com defeito. Contacte um profissional.

Como substituir a lâmpada da coifa?

Remova os parafusos do vidro, retire-o, desconecte o conector da lâmpada defeituosa. A lâmpada, o soquete e o cabo formam um conjunto (LED 1,5W máx). Substitua tudo e depois remonte o vidro.

A coifa vibra fortemente, o que fazer?

As vibrações podem ser causadas por uma turbina travada, motor mal fixado ou instalação incorreta. Verifique as fixações na parede e se a coifa está bem pendurada. Se o problema persistir, chame um técnico.

A potência de aspiração está fraca, por quê?

Verifique se a distância entre a coifa e a placa é de 65-75 cm. Certifique-se de que os filtros de gordura e carvão (se usado) estão limpos. Um duto de exaustão obstruído também pode reduzir o desempenho.

Posso usar a coifa com uma placa de indução?

Sim, a coifa é compatível com todos os tipos de fogões (gás, elétrico, indução). Respeite as distâncias de segurança e nunca flambeie sob a coifa.

Onde encontrar o número de série da minha coifa Candy CVMA90N?

O número de série de 16 dígitos começando por 3 está no certificado de garantia ou no próprio aparelho. É necessário para qualquer solicitação de serviço pós-venda.

MANUAL DE UTILIZADOR CVMA90N CANDY

Este aparelho é utilizado para o tratamento do ar.

MANUAL DE INSTALAÇÃO E

UTILIZAÇÃO

SUMÁRIO

INTRODUÇÃO 187

PRECAUÇÕES DE SEGURANÇA 187

ESPECIFICAÇÕES 190

INSTALAÇÃO (VENTILAÇÃO PARA O EXTERIOR) 191

INSTALAÇÃO (VENTILAÇÃO INTERIOR) 202

DESCRIÇÃO DE COMPONENTES 203

MODO DE FUNCIONAMENTO 204

MANUTENÇÃO 206

RESOLUÇÃO DE PROBLEMAS 207

CONFORMIDADE COM AS DIRECTIVAS 208

PROTEÇÃO AMBIENTAL 208

Muito obrigado por ter escolhido este modelo.

Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, utilização e manutenção do aparelho.

Para que consiga usar o aparelho corretamente, por favor leia o manual de instruções cuidadosamente antes de instalar e utilizar a chaminé.

Este eletrodoméstico foi concebido com materiais de alta qualidade e com um design aerodinâmico. Equipado com um motor de grande potência e um ventilador centrífugo, também é dotado de grande poder de sucção, baixo nível de ruído, filtro anti-gordura e grande facilidade de montagem e instalação.

PRECAUÇÕES DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho.

Esta chaminé exaustor foi concebida apenas para uso doméstico, não está preparada para funcionar em churrascos, restaurantes de grelhados ou outras finalidades comerciais.

O filtro da chaminé deve ser limpo regularmente para que se mantenha em boas condições de utilização.

A limpeza deve ser feita de acordo com as instruções deste manual e longe de fontes de perigo, calor ou fogo.

Não deve ser apoiado ou encastrado diretamente ao fogão ou placa.

A cozinha deve ser mantida em boas condições de limpeza e segurança.

Antes de ligar este eletrodoméstico, confirme se o cabo de alimentação elétrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um profissional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilação sempre que este funcione ao mesmo tempo que esquentadores, caldeiras ou outros aparelhos que consumam gás ou outros combustíveis.

O ar que é extraído por esta chaminé não deve sair ou ser descarregado pelo mesmo local por onde se escoam fumos ou outros gases de combustível a ser consumido.

Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas, falta de experiência e conhecimento, a menos que sejam supervisionadas e tenham recebido instruções específicas de uma pessoa responsável pela sua segurança.

As crianças devem ser supervisionadas para garantir que não brincam com este eletrodoméstico.

Nunca acenda fogo (mesmo que esteja "flambé") muito perto desta chaminé. A chaminé não deve ser instalada por cima de um fogão que tenha mais de 4 queimadores ou zonas de aquecimento.

• Deverá haver ventilação adequada da sala quando o exaustor for usado ao mesmo tempo que aparelhos que queimam gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a sala);
• os detalhes sobre o método e a frequência da limpeza.
• existe risco de incêndio se a limpeza não for realizada de acordo com as instruções; - não acenda fogo por baixo do exaustor;
• CUIDADO: As peças acessíveis podem ficar quentes quando usadas com utensílios de cozinha.

Risco de choque elétrico

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver dúvidas, esclareça-as com um profissional qualificado na matéria.

O não cumprimento destas instruções pode resultar em morte, incêndio ou choque elétrico.

O objetivo desta lâmpada é fornecer iluminação para uso do produto.

Instalação elétrica

Toda a instalação deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentação, certifique-se de que a tensão corresponde à tensão na placa de classificação.

Conexão direta

O aparelho deve ser ligado diretamente à corrente usando um disjuntor omnipolar com uma abertura mínima de 3 mm entre os contactos.

O instalador deve assegurar que a conexão elétrica correta tenha sido feita e que está de acordo com o diagrama de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularmente a ficha de alimentação e o cabo de alimentação quanto a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de serviços.

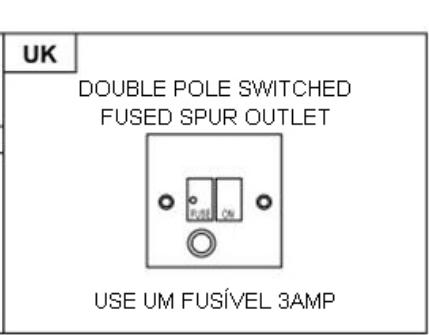

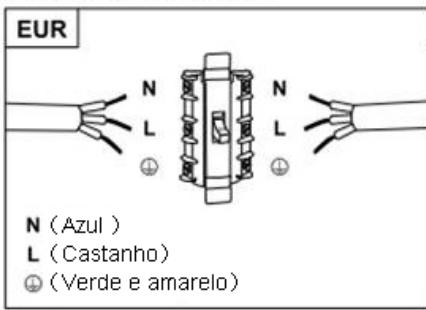

AVISO: Este é um aparelho da Classe I e DEVE ser aterrado.

Este aparelho é fornecido com um cabo de rede de 3 cores, segue:

Castanho = L ou Fase

Azul = N ou Neutro

Verde e amarelo = E ou Terra (1/2)

O fusível deve ser classificado em 3 Amps.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
φ8 buchas φ8×φ6 de cor branca		9
Parafusos ST4.0×30		9
φ7.2 parafusos ST4.0×8		2

INSTALAÇÃO (ventilação para o exterior - fixação na parede)

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado como demonstrado na imagem em baixo, por meio de uma conduta de extração (esmalte, alumínio, tubo flexível de material que não seja inflamável e que tenha um diâmetro interior de 150 mm).

1. Antes da instalação, desligue a alimentação e retire a tomada da ficha por questões de segurança.

1. A chaminé deve ser colocada a uma distância de 65 a 75 cm acima do fogão ou placa para se conseguirem os melhores resultados.

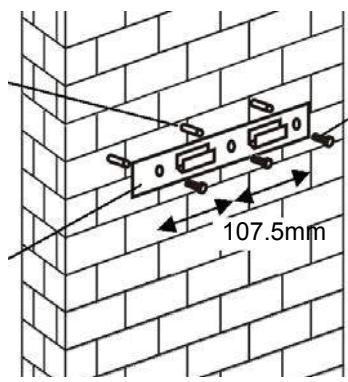

1. Faça 3 orifícios de 8 mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte estar bem fixado.

Bloco de Tomada Parafuso (4 mm x 30 mm)

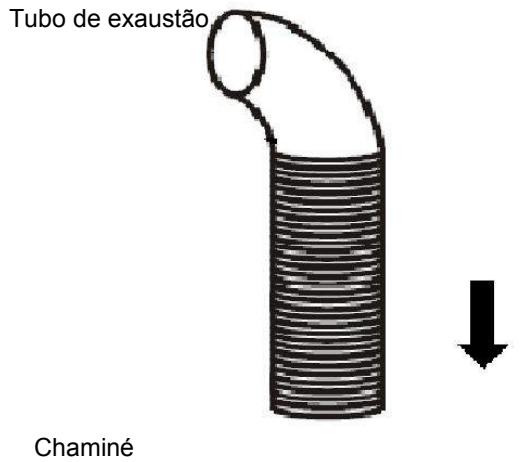

Para modelos com painel inclinado

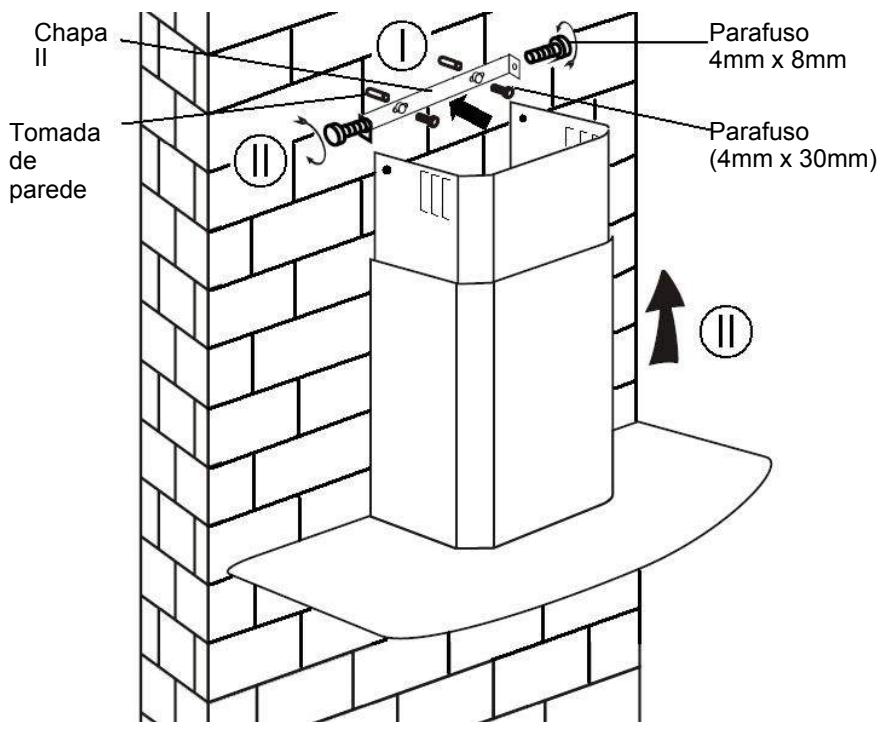

• Necessita de fazer buracos extra de 2 x 8 mm e fixar com parafusos antes da instalação.

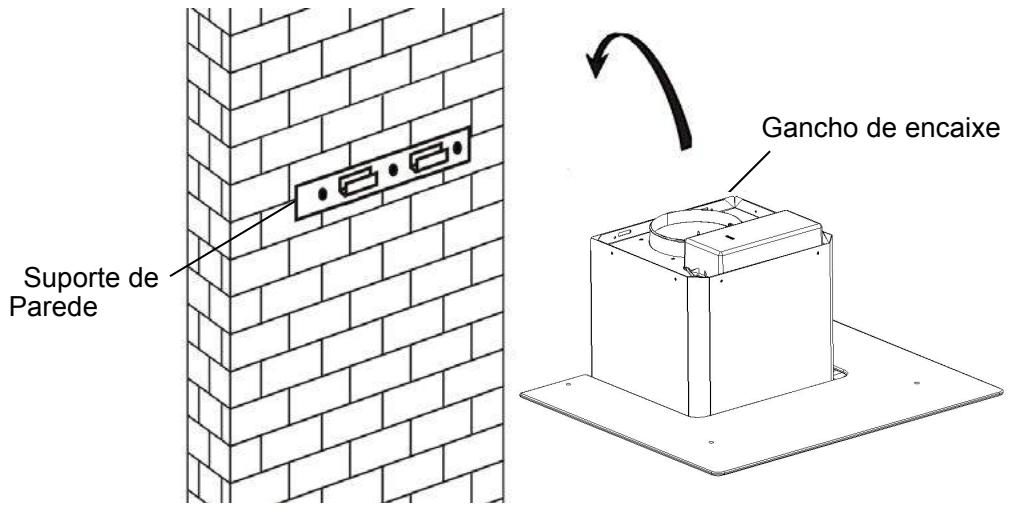

1. Levante e segure a chaminé e encaixe-a no suporte de parede depois de este ser colocado.

1. Fixe a válvula unidirecional para a saída de ar do exaustor. De seguida, encaixe o tubo de saída do ar na válvula, como se exemplifica de seguida no desenho.

6.

i. Coloque a parte de vidro na posição correta, no extremo da chaminé. ii. Aperte os 4 parafusos, mas não faça demasiada força para não correr o risco de partir ou rachar o vidro. Molhe ligeiramente antes de apertar os parafusos. iii. Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à altura pretendida.

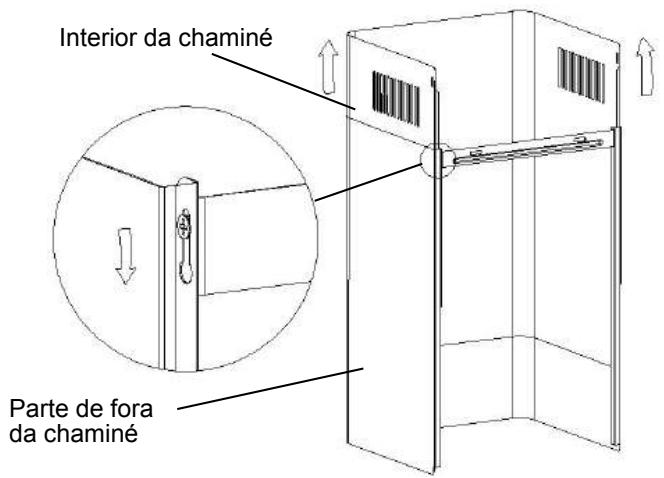

ii. Faça deslizar a chaminé para ajustar a altura. Deve deslizar a parte de cima e a parte de fora até obter a altura pretendida. Quando a altura desejada for alcançada, fixe os parafusos no orifício para fixar as duas partes da chaminé, conforme mostram as imagens.

8.

i. Faça 2 orifícios de 8 mm para fixar a chapa. ii. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. iii. Encoste e fixe a chaminé à parede, unindo-a à placa com os 2 parafusos fornecidos. Certifique-se de que fica bem presa, fixa e firme.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
defleter de ar		1
suporte		1
Fisher		2
Viti ST4.0×30		2
Viti ST3.5×12		2

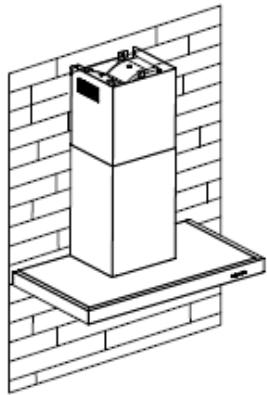

CURVADO, MODELOS DE VIDRO PLANO):

O defletor de ar é mencionado como incluído e não opcional.

1. Antes da instalação, curve as extremidades do suporte, como indicado abaixo:

2. Fixe o suporte na tomada de plástico em forma de T com os parafusos 2pcs ST3.5x12mm fornecidos.

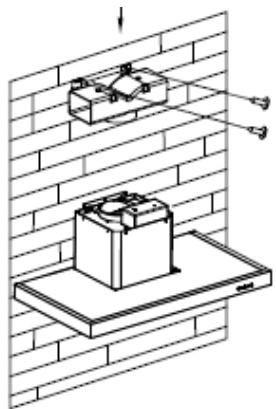

3. Faça 2 orifícios para acomodar as buchas, depois aperte o suporte na parede com os parafusos 2pcs ST4x30mm fornecidos.

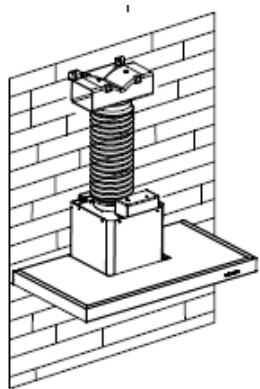

1. Conecte o tubo de escape na saída de ar do exaustor, como mostrado abaixo:

5. Instale a chaminé na unidade e corrija-a.

Por favor, note: a tomada de plástico em forma de T e as abas em V não podem ser usadas ao mesmo tempo. Você pode usá-los de duas maneiras: 1) Adicione v-flap na tomada existente; 2) Use uma tomada de plástico em forma de T, não adicione v-flap.

Nota: O produto é fornecido com o acessório v-flap. Este acessório não é obrigatório para instalação, operação e uso do produto.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
defletor de ar		1
suporte		1
Fisher		2
Viti ST4.0×30		2
Viti ST3.5×12		2

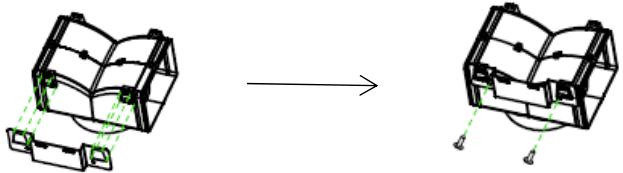

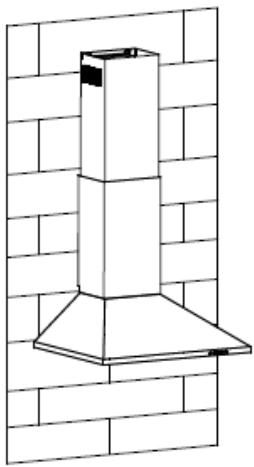

INSTALAÇÃO DO DEFLETOR DE AR PARA MODELOS PIRÂMIDES E SLANT):

O defletor de ar é mencionado como incluído e não opcional.

1. Fixe o suporte na tomada de plástico em forma de T com os parafusos 2pcs ST3.5x12mm fornecidos, conforme mostrado abaixo

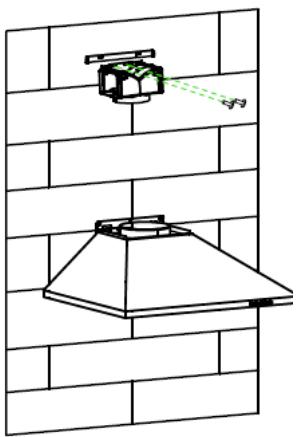

1. Fure 2 orifícios na parede para acomodar os bujões de parede e, em seguida, aperte o suporte na parede com os parafusos 2pcs ST4x30mm fornecidos.

3. Fixe o tubo de escape na saída de ar do exaustor, como mostrado abaixo:

4. Instale a chaminé na unidade e corrija-a.

Por favor, note: a tomada de plástico em forma de T e as abas em V não podem ser usadas ao mesmo tempo. Você pode usá-los de duas maneiras: 1) Adicione v-flap na tomada existente; 2) Use uma tomada de plástico em forma de T, não adicione v-flap.

NOTA: O produto é fornecido com o acessório v-flap. Este acessório não é obrigatório para instalação, operação e uso do produto.

INSTALAÇÃO (VENTILAÇÃO INTERIOR)

Se não dispõe de uma saída de ar para o exterior, não é necessário tubo de exaustão. A montagem e instalação é idêntica à indicada, no caso de a ventilação ser feita para o exterior.

O filtro de carvão ativado pode ser usado para captar e eliminar odores mais complicados. Para instalar este filtro, deve destacar primeiro o filtro de gorduras. Pressione a tranca e puxe-o para baixo.

Instale o filtro de carvão ativado no quadro e rode-o no sentido dos ponteiros do relógio. Repita a mesma operação na outra parte.

NOTA:

Certifique-se de que os filtros estão trancados com segurança. Caso contrário, poderão soltar-se e causar danos. Quando o filtro de carbono ativado funciona, o poder de sucção será menor.

CONFIGURAÇÃO 1

FUNCIONAMENTO

Botão 1

O botão está com luz indicadora de fundo. Quando você pressiona o botão, o backlight está ligado e o ventilador está ligado em baixa velocidade. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é utilizada para ventilação da cozinha. Não use para cozeduras e cozinhados que não produzam muito vapor.

Botão 2

O botão está com luz indicadora de fundo. Quando você pressiona o botão, o backlight está ligado e o ventilador está ligado em velocidade média. Quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão 3

O botão está com o indicador iluminado. Quando você pressiona o botão, o backlight é ligado e o ventilador é ligado em alta velocidade. Quando pressionar novamente, ele desligará o ventilador.

Função utilizada para cozinhados que produzem muito vapor, fumaças e cheiros.

Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta estiverem pressionados e selecionados ao mesmo tempo, o comando que está ativado é o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 2

FUNCIONAMENTO

Botão Off O

É usado para desligar o ventilador.

Botão de velocidade lenta 1

Esta velocidade é utilizada para ventilação da cozinha. Não use para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média 2

Esta velocidade é ideal para ventilação na maioria dos cozinhados a realizar numa cozinha.

Botão de alta velocidade 3

Função utilizada para cozinhados que produzem muito vapor, fumos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efetiva ventilação e extração de fumos.

NOTA: Se os botões de velocidade lenta, média e alta estiverem pressionados e selecionados ao mesmo tempo, o comando que está ativado é o de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

①

① Botão On / Off

⊕ Botão de velocidade mais

Para ativar o ventilador

• Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

8 Tela digital

Indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para função Booster.

Temporizador rápido: Prima e mantenha durante 1 segundo, o display digital irá piscar e em 5 segundos regressiva, após 5 segundos motor e luz vão desligar com som automático e buzzer por 1 segundo.

Função Booster

Esta chaminé tem função booster. Para a ativar, pressione ④ para a velocidade 4, a chaminé vai entrar na velocidade T máxima/extra e ficará assim por 5 minutos, altura em que vai abrandar novamente para a velocidade em que está anteriormente.

MANUTENÇÃO

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada.

I. Limpeza Regular

Utilize um pano macio embebido em água morna e um detergente doméstico suave (da loiça, por exemplo). Lave com o pano e o detergente com água, utilizando simplesmente as mãos. Não recorra a materiais de metal, como escovas de dentes, metálicas ou outras para limpar o aparelho.

ATENÇÃO: Limpe este filtro todos os meses para prevenir qualquer risco de incêndio.

O filtro absorve gorduras, fumo e poeiras... por isso o estado do filtro afeta diretamente a eficiência do exaustor. Se não estiver limpo, os resíduos de gordura (potencialmente inflamáveis) não saturam no filtro. Por isso deve ser limpo e lavado com detergente doméstico (detergente da loiça ou outro tipo de detergente utilizado em limpezas domésticas).

Aplica-se exclusivamente ao aparelho instalado como uma parte de renovação e circulação do ar (sem ventilação para o exterior). Este FILTRO absorve os cheiros e deve ser substituído pelo menos uma vez por ano, dependendo da frequência com que é utilizado.

IV. Trocar uma lâmpada

Retire os parafusos do vidro, antes retire a campânula de vidro. Determine qual a lâmpada que precisa de ser substituída e retire-a. Vai encontrar as lâmpadas dentro da secção de iluminação.

Desligue o ponto de luz e elimine os porta-lâmpadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lâmpadas individualmente, tem que adquirir o suporte para lâmpadas, o sistema de fixação e as lâmpadas, uma peça completa, sendo que existe disponível no mercado (Luz LED: G4, MAX 1.5W).

Substitua as lâmpadas, o porta-lâmpadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o ponto de luz. Volte a colocar a campânula de vidro e aperte bem os parafusos.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica
	O motor pode estar avariado
Luz e ventilador não funciona	Lâmpada fundida.	Substitui a lâmpada por uma boa e adequaca
	Cabo de alimentação danIFICADO ou parte	Ligue novamente um cabo de alimentação.
Vibração se barulhos na chamíné	A pá do ventilador estáragonhanificada	Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chaminé, que deve ser reparada por um profissional qualificado da assistência técnica
	A chaminé pode não estar correctamente assente e fixa no suporte	Retire a chaminé e verifique se o suporte onde esta encaixa está devidamente localizo e fixado.
A performance/ poder de sucção está fracos	Pode existir uma distência demasiado grande entre a chaminé e o fogão oupla	Reajustar a distência para 65 a 75cm entre a chaminé e o fogão

SERVIÇO DE ASSISTÊNCIA AO CLIENTE

Se não conseguir identificar a causa da avaria ou anomalia de funcionamento, desligue o aparelho e contacte o Serviço de Assistência Técnica.

Número de série do produto: não consegue encontrá-lo?

É muito importante que informe o Serviço de Assistência Técnica do código e respectivo número de série do produto (um código de 16 caracteres que começa pelo número 3), que pode ser encontrado no Certificado de Garantia ou na pequena placa de identificação situada no próprio aparelho. Este passo vai evitar uma deslocação inútil dos técnicos para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

PROTEÇÃO AMBIENTAL

Resíduos ou lixo elétrico, eletrodomésticos antigos, usados ou estragados não devem ser eliminados e deitados fora com o lixo habitual do dia-a-dia. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para depósito e posterior reciclagem de eletrodomésticos e material elétrico.

Tratamento de resíduos elétricos e equipamento elétrico

Ao garantir que este produto é corretamente eliminado, sendo depositado nos locais adequados, está a prevenir potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas pelo tratamento inadequado deste tipo de lixo.

A eliminação do produto deve ser feita em conformidade com as normas ambientais em vigor em cada país e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde adquiriu o produto.

DESCRIÇÃO DOS COMPONENTES 226

OPERAÇÃO 227

MANUTENÇÃO 229

PROBLEMAS TÉCNICOS 230

CONFORMIDADE COM AS DIRETIVAS 231

PROTEÇÃO DO MEIO AMBIENTE 231

CUMPRIMENTO DE DIRETIVAS 276

PROTEÇÃO AMBIENTAL 277

INTRODUÇÃO

NÚMERO DE SÉRIE DO PRODUTO. Onde está?
