Typ produktu	Okap pochylony
Marka	CANDY
Model	CVMA90N
Zastosowanie	Domowe
Zasilanie	Sieć jednofazowa, 220-240 V ~ 50/60 Hz
Klasa elektryczna	Klasa I (z uziemieniem)
Zalecany bezpiecznik	3 A
Minimalna odległość nad płytą grzejną	65 do 75 cm
Średnica przewodu wylotowego	150 mm
Tryby pracy	Wywiew zewnętrzny lub recyrkulacja (z filtrem węglowym)
Liczba prędkości	3 (minimalna, średnia, maksymalna) + funkcja booster (5 min)
Oświetlenie	LED, max 1,5 W
Filtr tłuszczowy	Czyszczenie miesięczne (zmywarka lub ręczne)
Filtr węglowy (recyrkulacja)	Wymiana roczna
Dołączone akcesoria	Kominki (górny, dolny), wsporniki, mocowanie ścienne, kołki, śruby, deflektor powietrza (w zależności od modelu)
Waga przybliżona	Około 15 kg
Wymiary (SxGxW)	90 cm (szerokość), głębokość zmienna w zależności od instalacji, wysokość regulowana
Numer seryjny	16 cyfr zaczynających się od 3, na urządzeniu lub na karcie gwarancyjnej
Gwarancja	Standardowa, serwis posprzedażowy przez producenta
Zgodność środowiskowa	Dyrektywa 2012/19/UE (WEEE)

Często zadawane pytania - CVMA90N CANDY

Jak zainstalować okap Candy CVMA90N ?

Instalacja musi być przeprowadzona przez wykwalifikowaną osobę. Okap należy umieścić 65-75 cm nad płytą grzejną. Przymocuj wspornik ścienny za pomocą dołączonych kołków i śrub, następnie zawieś okap. Do wywiewu zewnętrznego użyj przewodu o średnicy 150 mm. Postępuj zgodnie ze szczegółowymi krokami w instrukcji.

Jaka odległość między okapem a płytą grzejną?

Zalecana odległość to 65 do 75 cm dla optymalnej wydajności ssania.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co najmniej raz w miesiącu. Można je myć ręcznie łagodnym detergentem lub w zmywarce. Zanieczyszczony filtr może stwarzać ryzyko pożaru.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy (używany w trybie recyrkulacji) należy wymieniać co najmniej raz w roku, lub częściej w zależności od częstotliwości użytkowania.

Co zrobić, jeśli okap nie włącza się lub nie wentyluje?

Najpierw sprawdź, czy przewód zasilający jest podłączony i żarówka nie jest przepalona. Jeśli światło się świeci, ale wentylator nie działa, turbina może być zablokowana lub silnik uszkodzony. Skontaktuj się z profesjonalistą.

Jak wymienić żarówkę okapu?

Odkręć śruby szyby, usuń ją, odłącz złącze od uszkodzonej żarówki. Żarówka, oprawka i kabel tworzą jeden zespół (LED 1,5W max). Wymień całość, a następnie zamontuj szybę z powrotem.

Okap mocno wibruje, co zrobić?

Wibracje mogą pochodzić od zablokowanej turbiny, luźnego silnika lub nieprawidłowej instalacji. Sprawdź mocowania ścienne i czy okap jest prawidłowo zawieszony. Jeśli problem nie ustąpi, wezwij technika.

Moc ssania jest słaba, dlaczego?

Sprawdź, czy odległość między okapem a płytą wynosi 65-75 cm. Upewnij się, że filtry tłuszczowe i węglowy (jeśli używany) są czyste. Zablokowany przewód wylotowy może również zmniejszyć wydajność.

Czy mogę używać okapu z płytą indukcyjną?

Tak, okap jest kompatybilny ze wszystkimi typami kuchenek (gaz, elektryczna, indukcyjna). Zachowaj odległości bezpieczeństwa i nigdy nie flambuj pod okapem.

Gdzie znaleźć numer seryjny mojego okapu Candy CVMA90N?

Numer seryjny składający się z 16 cyfr zaczynających się od 3 znajduje się na karcie gwarancyjnej lub na samym urządzeniu. Jest wymagany do wszelkich zapytań serwisowych.

INSTRUKCJA OBSŁUGI CVMA90N CANDY

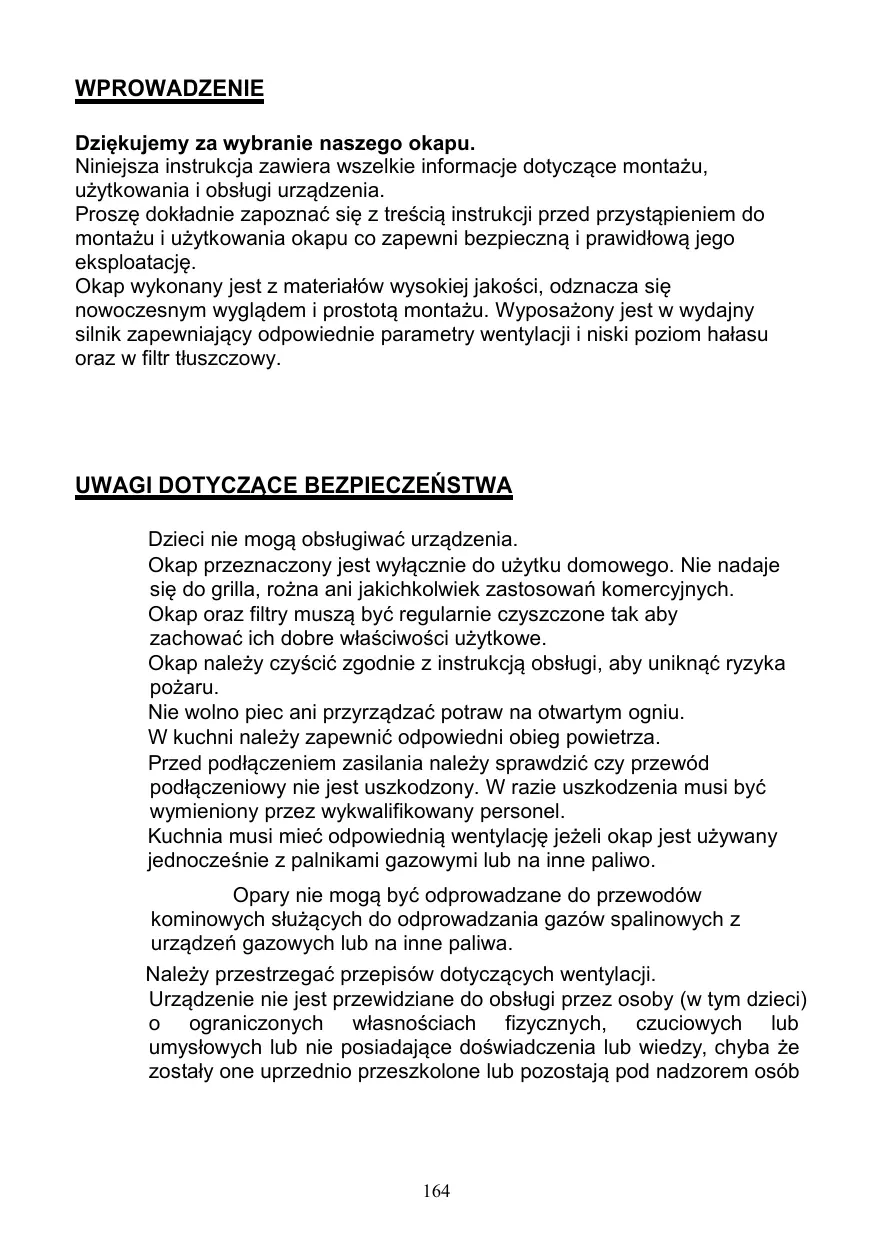

Dziękujemy za wybranie naszego okapu.

Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia.

Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu, co zapewni bezpieczną i sprawną eksploatację.

Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia.

Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych.

Okap oraz filtry muszą być regularnie czyszczone, aby zachować ich dobre właściwości użytkowe.

Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru.

Nie wolno piec ani przyrządzać potraw na otwartym ogniu.

W kuchni należy zapewnić odpowiedni obieg powietrza.

Przed podłączeniem zasilania należy sprawdzić, czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel.

Kuchnia musi mieć odpowiednią wentylację, jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo.

Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa.

Należy przestrzegać przepisów dotyczących wentylacji.

Urządzenie nie jest przeznaczone do obsługi przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych lub nieposiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo.

odpowiadającej za ich bezpieczeństwo.

Należy pilnować, aby dzieci nie bawiły się urządzeniem.

Pod okapem nie wolno używać otwartego ognia.

Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami.

• Zapewnić odpowiednią wentylację pomieszczenia, gdy okap kuchenny jest używany jednocześnie z urządzeniami zasilanymi gazem lub innymi paliwami (nie dotyczy urządzeń, które tylko odprowadzają powietrze z powrotem do pomieszczenia);
• szczegóły dotyczące metody i częstotliwości czyszczenia.
• Istnieje ryzyko pożaru, jeśli czyszczenie nie zostanie przeprowadzone zgodnie z instrukcją;
• Nie palić pod okapem;
• UWAGA: Dostępne części mogą się nagrzewać, gdy są używane z urządzeniami do gotowania.

Niebezpieczeństwo porażenia elektrycznego

Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika.

Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym.

Lampa zastosowana w tym produkcie nie nadaje się do oświetlenia pomieszczenia.

Zadaniem tej lampy jest zapewnienie oświetlenia podczas użytkowania produktu.

Instalacja elektryczna

Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowanego elektryka. Przed podłączeniem zasilania upewnij się, że jest ono wyłączone, a napięcie odpowiada napięciu na tabliczce znamionowej.

Bezpośrednie połączenia

Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznika wielobiegunowego o minimalnym otworze 3 mm pomiędzy stykami.

Instalator musi zapewnić prawidłowe połączenia elektryczne, które zostały wykonane i są zgodne ze schematem połączeń.

Kabel nie może być zgięty ani ściśnięty.

Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń.

Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół dostępny u producenta lub w autoryzowanym serwisie.

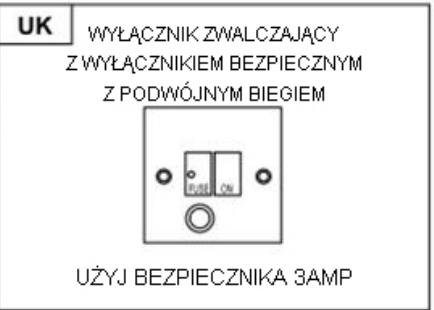

OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione

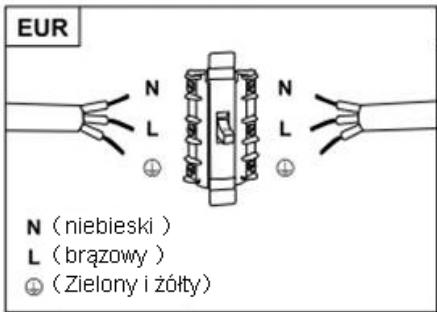

To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorze jak następuje:

brązowy = L lub faza, niebieski = N lub neutralny

Zielono-żółty = E lub ziemia

Bezpiecznik musi mieć wartość 3 A.

SPECYFIKACJA

Część	Wygliad	ilość
Okap		1
Komin górnny		1
Komin dolny		1
Kątownik komina dolnego		1
Kątownik komina górnego		1
Wspornik okapu		1
Kolki Rozporowe		9
Wkręty 4×30mm		9
Śruby 4 x 8mm		2

Jeśli możliwe jest odprowadzenie oparów na zewnątrz, okap należy zamontować jak na rysunku poniżej, z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150 mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

1. Okap powinien być zamontowany 65-75 cm nad płytą kuchenną, co gwarantuje najlepszą skuteczność.

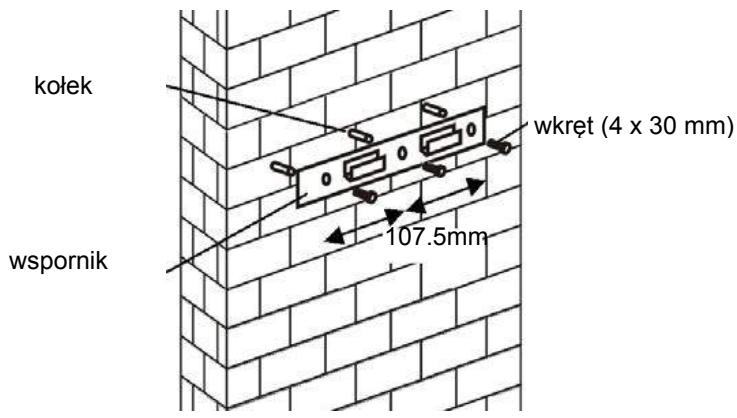

1. Wywiercić 3 otwory 8 mm i przykręcić wspornik 3 wkrętami.

• Przed instalacją należy wywiercić 2 dodatkowe otwory o średnicy 8 mm oraz przygotować odpowiednie kołki i wkręty.

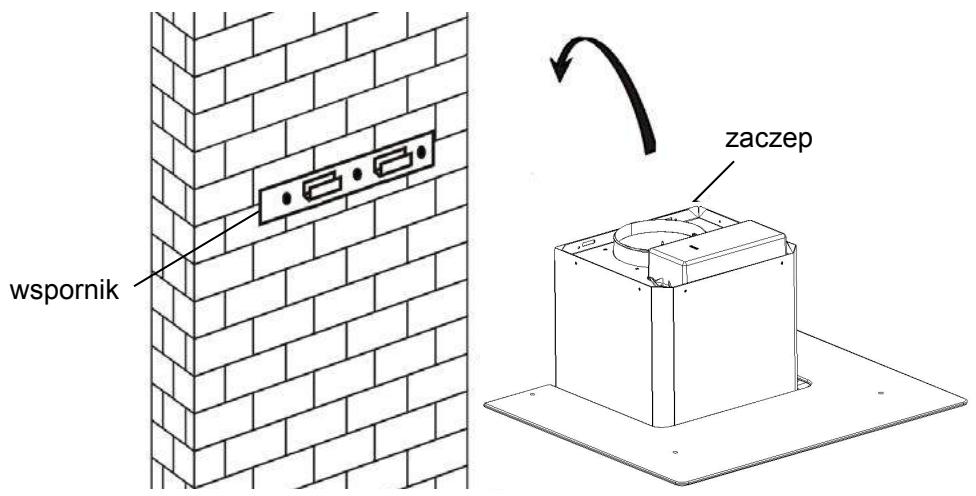

1. Okap zaczepić na wsporniku.

1. Zamocować obejmy na wylocie okapu, a następnie założyć kanał wylotowy, jak pokazano na rysunku.

kanał wylotowy

Okap

6.

• Umieść na okapie we właściwym położeniu szklaną osłonę.
• Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła, nie dokręcać śrub zbyt mocno.

7.

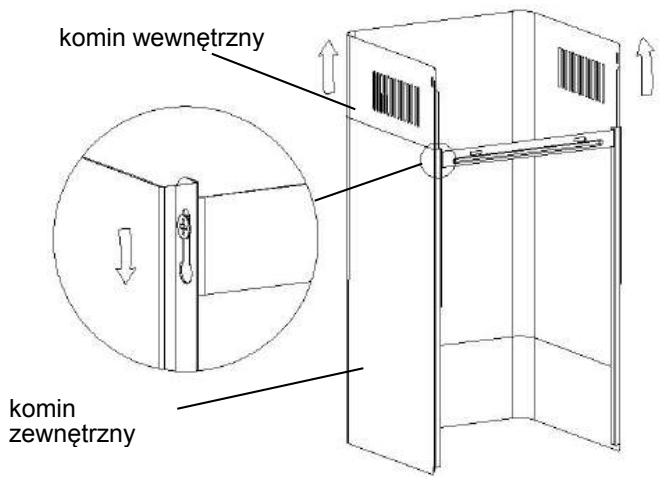

• Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość.

• Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących, jak pokazano na rysunku poniżej.

8.

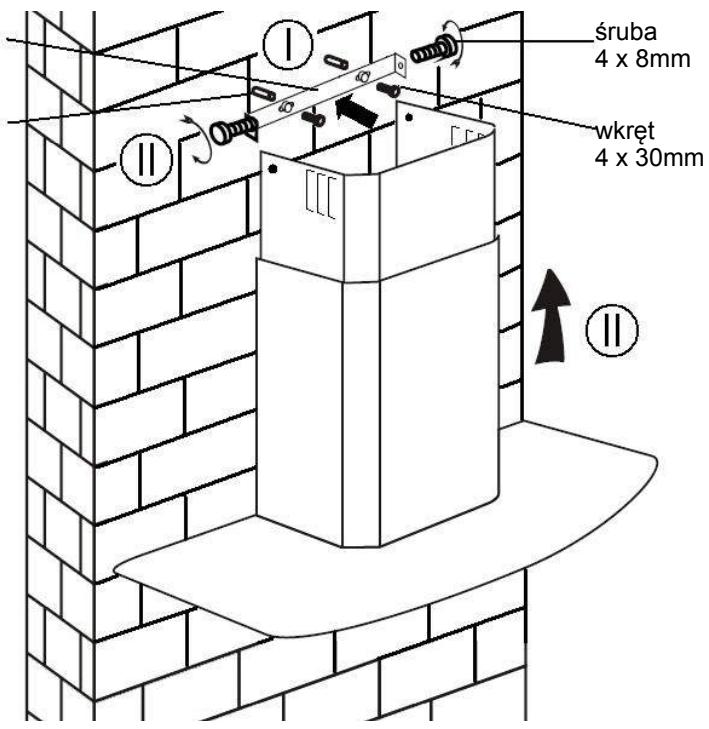

• Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik.
• Założyć komin na okap i zamocować 2 śrubami.

kątownik

kotek

SPECYFIKACJA

Część	Wygliad	ilość
deflektor powietrza		1
wspornik		1
Kołyrozporowe		2
Wkręty 4×30mm		2
Śruby 3.5 x 12mm		2

INSTALACJA (ODBLYWACZ POWIETRZA DO MODELI T-SHAPE, SZKŁA Z KRZYWEM, SZKŁA PŁASKIEGO):

Deflektor powietrza jest wymieniony jako dołączony i nie jest OPCJONALNY.

1. Przed montażem zagiąć oba końce wspornika, jak pokazano poniżej:

1. Przymocuj wspornik do plastikowej gniazdka w kształcie litery T za pomocą 2 dołączonych śrub ST3.5x12mm.

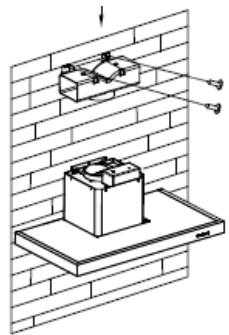

1. Wywierć 2 otwory, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą dostarczonych śrub ST4x30 mm.

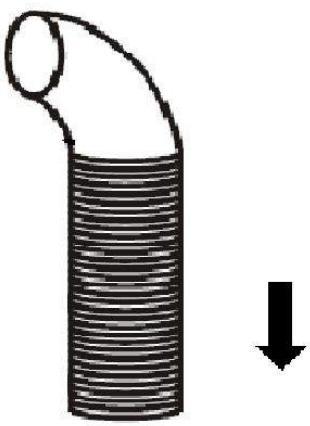

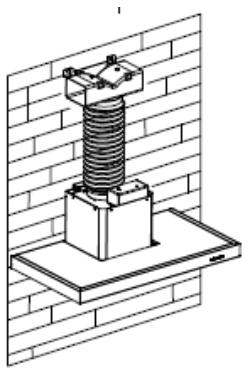

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazano poniżej:

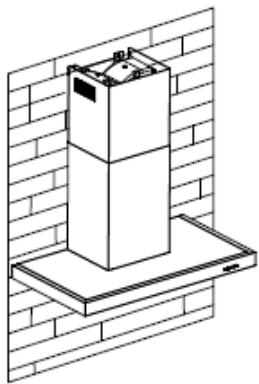

5. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można używać plastikowej wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowej wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

SPECYFIKACJA

Część	Wygliad	ilość
deflektorgowietra		1
wspornik		1
Koło rozporowe		2
Wkrety 4×30mm		2
Śruby 3.5 x 12mm		2

INSTALACJA DEFLEKTORA POWIETRZA DLA MODELI PIRAMIDY I SKÓRY):

Deflektor powietrza jest wymieniony jako dołączony i nie jest opcjonalny.

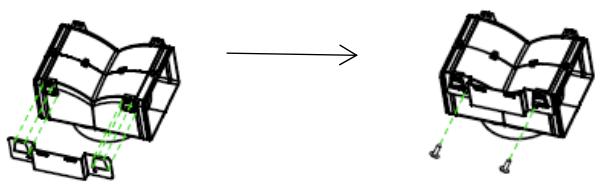

1. Przymocuj wspornik do plastikowego gniazdka w kształcie litery T za pomocą 2 śrub ST3.5x12mm dostarczonych jak pokazano poniżej:

1. Wywierć 2 otwory w ścianie, aby pomieścić kołki rozporowe, a następnie przykręć i dokręć wspornik do ściany za pomocą dostarczonych śrub ST4x30 mm.

1. Przymocuj rurę wydechową do wylotu powietrza okapu kuchennego, jak pokazano poniżej:

4. Zainstaluj komin na urządzeniu i napraw go.

Uwaga: nie można używać plastikowej wylotu w kształcie litery T i klap w kształcie litery V. Możesz użyć ich na dwa sposoby: 1) Dodaj klapę V do istniejącego gniazdka; 2) Użyj plastikowej wylotu w kształcie litery T, bez dodatkowej klapki w kształcie litery V.

Uwaga: Produkt jest wyposażony w akcesorium z klapą w kształcie litery V. To akcesorium nie jest obowiązkowe w przypadku instalacji, obsługi i użytkowania produktu.

MONTAŻ (WERSJA Z RECYRKULACJĄ)

Jeżeli nie ma możliwości wyprowadzenia oparów na zewnątrz pomieszczenia, to montaż jest podobny do montażu w wersji wywiewowej, z tym że nie stosujemy kanału wylotowego.

Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia). Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wyciąć zaczep i zdjąć filtr, odchylając go ku dołowi.

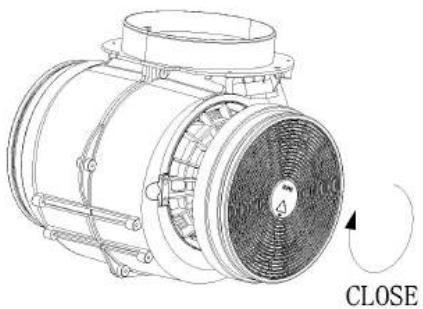

Włóż filtr węglowy do gniazda w okapie i zamocuj, obracając w prawo. Powtórz czynność dla filtra po drugiej stronie, jeśli okap tego wymaga.

UWAGA:

Proszę sprawdzić, czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie. Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza.

KONFIGURACJA 1

DZIAŁANIE

Przycisk 1

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy niskiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora.

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Przycisk 2

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy średniej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Prędkość przeznaczona do normalnego gotowania.

Przycisk 3

Przycisk jest oznaczony podświetleniem. Po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy wysokiej prędkości. Ponowne naciśnięcie spowoduje wyłączenie wentylatora. Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 2

DZIAŁANIE

Przycisk Off

Jest używany do wyłączania wentylatora.

Mała prędkość wentylatora 1

Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów.

Średnia prędkość wentylatora

2

Prędkość przeznaczona do normalnego gotowania.

Duża prędkość wentylatora 3

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację.

UWAGA: Jednoczesne wciśnięcie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości.

Oświetlenie

KONFIGURACJA 3

(1) Przycisk On / Off

Jest używany do włączania / wyłączania wentylatora.

Szybkość Przycisk Plus

W celu zwiększenia szybkości wentylatora

Spadek prędkości Przycisk

Na zmniejszenie prędkości wentylatora.

Lampka przycisku

8 Wyświetlacz cyfrowy

Pomiar prędkości wentylatora: "1" dla niskiej prędkości, "2" dla średniej prędkości, "3" dla dużej prędkości, "4" dla funkcji Booster.

Szybki minutnik: Naciśnij przycisk i - przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy zacznie migać i odliczać 5 minut, po 5 minutach silnik zgaśnie automatycznie i zabrzmi brzęczyk przez 1 sekundę.

Funkcja Booster

Aby aktywować funkcję Booster, naciśnij aby wybrać prędkość 4, okap będzie pracował z największą prędkością przez 5 minut, po czym wróci do normalnej prędkości.

OBSŁUGA

Przed przystąpieniem do czyszczenia okapu należy go wyłączyć i odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu jest konieczne, aby zabezpieczyć się przed pożarem.

Filtr gromadzi tłuszcz, dym i kurz, co wpływa na wydajność okapu.

Jeśli nie jest czyszczony, zapycha się tłuszczem (potencjalnie zapalnym).

Filtr należy czyścić detergentem do mycia naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymuje zapachy i należy wymieniać go nie rzadziej niż raz do roku, w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu.

Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu.

Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem z oprawkami i przewodami (żarówki LED MAX 1.5W).

Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne.

Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać, aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

MOŻLIWE USTERKI

Usterka	Przyczyna	Dziajanie
Świeci swiatto, ale wentylator nie działa	Zablokowy wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Uszkodzony silnik
Nie działa ani swiatto ani wentylator	Przepalone oswietlenie	Wymiemenić zarowykę
	Nie podȩczone zasilanie	Podȩczyć zasilanie
Powaźna wibracja okapu	Uszkodzony wentylator	Odłączyć od zasilania, weźwać autoryzowy serwis
	Nie zamocowy silnik wentylatora	Odłączyć od zasilania, weźwać autoryzowy serwis
	Niewość wiedzieszony okap na wsporniku	Zdȩć okap, sprawdzićczy wspornik jest sąsciwo zamocowy.
Zbyt.Mała wydajnosć okapu	Okap zawieszonym zbyt wysoko na płyta kuchenna.	Zamoczenia w odlegloiść 65-75cm od płyty.
	Zabrudzone filtry	Wyczyscić lub wymiemenić filtry

SERWIS

Jeśli nie jest możliwe zidentyfikowanie usterki, należy odłączyć okap od zasilania i wezwać autoryzowany serwis.

NUMER FABRYCZNY. Gdzie go znaleźć?

Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-cyfrowego numeru fabrycznego (zaczynają się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia.

Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA

To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/UE dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnych szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu.

Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny.

Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu.

Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów.

Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
