CVMA90N - Cappa inclinata CANDY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa inclinata
Marca	CANDY
Modello	CVMA90N
Utilizzo	Domestico
Alimentazione	Rete monofase, 220-240 V ~ 50/60 Hz
Classe elettrica	Classe I (con messa a terra)
Fusibile consigliato	3 A
Distanza minima sopra il piano di cottura	65 a 75 cm
Diametro del condotto di evacuazione	150 mm
Modalità di funzionamento	Evacuazione esterna o riciclo (con filtro a carbone)
Numero di velocità	3 (minima, intermedia, massima) + funzione booster (5 min)
Illuminazione	LED, max 1,5 W
Filtro antigrasso	Pulizia mensile (lavastoviglie o manuale)
Filtro a carbone (riciclo)	Sostituzione annuale
Accessori forniti	Camini (alto, basso), staffe, fissaggio a parete, tasselli, viti, deflettore d'aria (secondo il modello)
Peso approssimativo	Circa 15 kg
Dimensioni (LxPxH)	90 cm (larghezza), profondità variabile a seconda dell'installazione, altezza regolabile
Numero di serie	16 cifre che iniziano con 3, sull'apparecchio o sul certificato di garanzia
Garanzia	Standard, assistenza post-vendita tramite il produttore
Conformità ambientale	Direttiva 2012/19/UE (RAEE)

Domande frequenti - CVMA90N CANDY

Come installare la cappa Candy CVMA90N?

L'installazione deve essere eseguita da una persona competente. La cappa deve essere posizionata a 65-75 cm sopra il piano di cottura. Fissare il supporto a parete con i tasselli e le viti forniti, quindi appendere la cappa. Per l'evacuazione esterna, utilizzare un condotto da 150 mm. Seguire i passaggi dettagliati nel manuale.

Qual è la distanza tra la cappa e il piano di cottura?

La distanza raccomandata è di 65 a 75 cm per un'efficienza di aspirazione ottimale.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti almeno una volta al mese. Puoi lavarli a mano con un detergente delicato o in lavastoviglie. Un filtro sporco può provocare un rischio di incendio.

Quando è necessario sostituire il filtro a carbone?

Il filtro a carbone attivo (utilizzato in modalità riciclo) deve essere sostituito almeno una volta all'anno, o più spesso a seconda della frequenza d'uso.

Cosa fare se la cappa non si accende o non ventila?

Controllare prima che il cavo di alimentazione sia collegato e la lampadina non sia bruciata. Se la luce si accende ma il ventilatore no, la turbina potrebbe essere bloccata o il motore difettoso. Contattare un professionista.

Come sostituire la lampadina della cappa?

Rimuovere le viti del vetro, rimuoverlo, scollegare il connettore della lampadina difettosa. La lampadina, il portalampada e il cavo formano un insieme (LED 1,5W max). Sostituire il tutto e rimontare il vetro.

La cappa vibra fortemente, cosa fare?

Le vibrazioni possono provenire da una turbina bloccata, da un motore mal fissato o da un'installazione errata. Verificare i fissaggi a parete e che la cappa sia ben appesa. Se il problema persiste, chiamare un tecnico.

La potenza di aspirazione è bassa, perché?

Verificare che la distanza tra la cappa e il piano sia di 65-75 cm. Assicurarsi che i filtri antigrasso e a carbone (se utilizzato) siano puliti. Un condotto di evacuazione ostruito può anche ridurre le prestazioni.

Posso usare la cappa con un piano a induzione?

Sì, la cappa è compatibile con tutti i tipi di piani cottura (gas, elettrico, induzione). Rispettare le distanze di sicurezza e non fiammeggiare mai sotto la cappa.

Dove trovare il numero di serie della mia cappa Candy CVMA90N?

Il numero di serie a 16 cifre che iniziano con 3 si trova sul certificato di garanzia o sull'apparecchio stesso. È necessario per qualsiasi richiesta di assistenza post-vendita.

MANUALE UTENTE CVMA90N CANDY

PRECAUZIONI DI SICUREZZA 140

ELENCO COMPONENTI 143

INSTALLAZIONE (scarico esterno) 144

INSTALLAZIONE (ricircolo) 155

DESCRIZIONE DEI COMPONENTI 156

FUNZIONI 157

MANUTENZIONE 159

COSA FARE IN CASO DI PROBLEMI 160

SERVIZIO ASSISTENZA CLIENTI 161

CONFORMITÀ ALLE DIRETTIVE 161

PROTEZIONE DELL'AMBIENTE 162

Grazie per avere scelto questa cappa.

Il seguente manuale di istruzioni è stato realizzato con lo scopo di fornire tutte le istruzioni necessarie all'installazione, utilizzo e manutenzione dell'apparecchio.

Per poter utilizzare il prodotto in maniera corretta e sicura, prima dell'installazione e dell'utilizzo, La preghiamo di leggere attentamente il manuale di istruzioni.

La cappa è realizzata con materiali di alta qualità e con un design aerodinamico.

È dotata di un motore elettrico ad elevata potenza e di un ventilatore, che fornisce una forte potenza di aspirazione accompagnata da un funzionamento silenzioso, da un filtro antigrasso e da una facile installazione.

PRECAUZIONI DI SICUREZZA

Non lasciare il prodotto incustodito quando è in funzione. Tenere i bambini lontani dall'apparecchio.

Questo elettrodomestico (la cappa) è progettato esclusivamente per uso domestico, non è adatto per barbecue, rosticcerie ed altri scopi commerciali.

La cappa ed i suoi filtri dovrebbero essere lavati

regolarmente in maniera tale da mantenerli in condizioni di funzionamento efficiente.

Lavare la cappa seguendo il manuale di istruzioni e mantenere il prodotto lontano da pericoli di incendio.

Vietata la cottura direttamente sul fornello a gas.

Si prega di mantenere l'ambiente cucina in buone condizioni. Prima di collegare questo strumento, controllare che il cavo di alimentazione non sia danneggiato. L'eventuale cavo danneggiato deve essere sostituito esclusivamente da personale qualificato.

Dovrebbe esserci un'adeguata ventilazione dell'ambiente quando la cappa è in funzione contemporaneamente ad apparecchi a gas o ad altri combustibili.

L'aria non deve essere scaricata in una canna fumaria utilizzata per lo scarico di fumi provenienti da apparecchi a gas o ad altri combustibili.

Devono essere soddisfatte le regolamentazioni concernenti lo scarico dell'aria.

Questo apparecchio non è destinato all'utilizzo da parte di persone (inclusi bambini) con capacità fisiche, sensoriali e mentali ridotte, o con mancanza di esperienza e conoscenza, a meno che non vi sia la supervisione e l'istruzione all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

I bambini dovrebbero essere supervisionati in maniera tale da assicurarsi che non giochino con tale apparecchio.

Non provocare fiamme libere al di sotto della cappa.

La cappa non è destinata ad essere installata sopra un piano cottura avente più di quattro elementi.

• È necessario garantire una ventilazione adeguata della stanza quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili (non applicabile agli apparecchi che scaricano l'aria nella stanza);
• I dettagli relativi al metodo e alla frequenza della pulizia.
• Sussiste il rischio di incendio se la pulizia non viene eseguita secondo le istruzioni; - non infiammare sotto la cappa;
• ATTENZIONE: le parti accessibili possono surriscaldarsi se utilizzate con apparecchi di cottura.

Pericolo Scossa Elettrica

Il mancato rispetto di queste istruzioni può provocare morte, incendio e scosse elettriche.

LED: la lampada utilizzata in questo prodotto non è adatta per l'uso nell'illuminazione di una stanza.

Lo scopo di questa lampada è fornire illuminazione per l'utilizzo del prodotto.

Installazione elettrica

Tutta l'installazione deve essere eseguita da una persona competente o da un elettricista qualificato. Prima di collegare la rete elettrica, assicurarsi che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati tecnici.

Connessione diretta

L'apparecchio deve essere collegato direttamente alla rete mediante un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve assicurarsi che sia presente il collegamento elettrico corretto, realizzato e conforme allo schema elettrico. Il cavo non deve essere piegato o compresso.

Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati.

Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo speciale o assemblaggio disponibile dal produttore o dal suo agente di servizio.

AVVERTIMENTO: Questo è un apparecchio di classe I e DEVE essere collegato a terra.

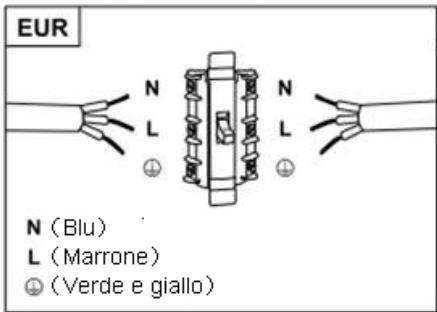

Questo apparecchio viene fornito con un cavo di alimentazione a 3 conduttori colorato come segue:

Marrone = L o Fase

Blu = N o Neutro

Verde e giallo = E o Terra

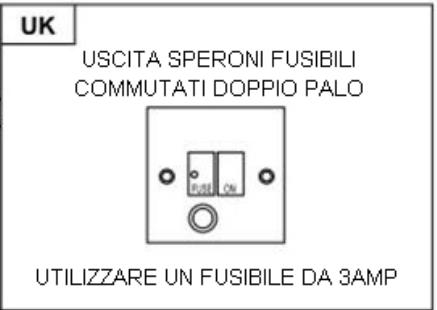

Il fusibile deve essere valutato a 3 Ampere.

Elenco componenti per l'installazione standard

Descrizione	Illustrazione	Qtà
Cappa		1
Camino superiore		1
Camino inferiore		1
Supporto Camino Inferiore		1
Supporto Camino Superiore		1
Hanging Board		1
Fisher		9
Viti ST4.0×30		9
D7.2 Viti ST4.0×8		2

Se dispone di uno scarico per l'evacuazione dell'aria verso l'esterno, la Sua cappa può essere collegata, come nell'immagine sopra riportata, per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile o materiale infiammabile con diametro interno di 150mm).

1. Prima che l'installazione sia completata, non collegare la spina di alimentazione alla presa di corrente.

La cappa deve essere posizionata ad una distanza di 65 - 75 cm sopra il piano cottura per un'efficienza migliore.

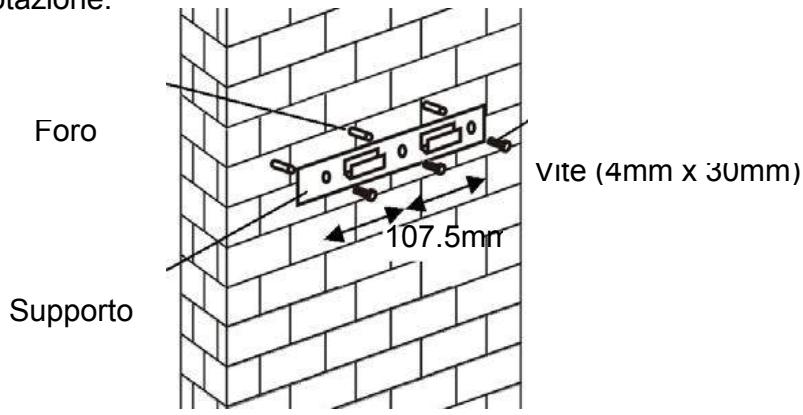

1. Praticare 3 fori da 8 mm per accomodare il supporto. Avvitare e stringere il supporto della cappa nel muro con le viti in dotazione.

• necessario praticare fori aggiuntivi 2x8mm e viti di fissaggio e tappi a vite prima dell'installazione.

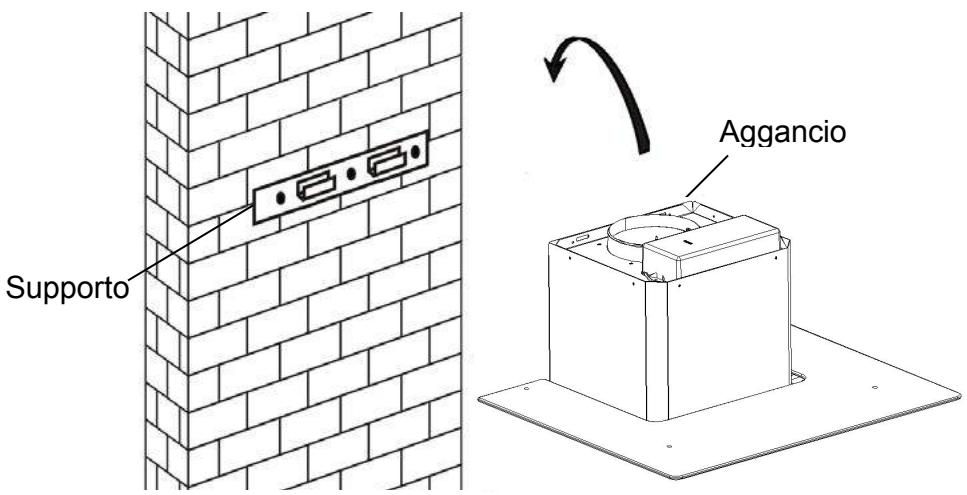

1. Sollevare la cappa ed appenderla al supporto

1. Fissare la valvola unidirezionale per l'uscita dell'aria della cappa. In seguito collegare il tubo di scarico sulla valvola unidirezionale come mostrato nella figura sottostante

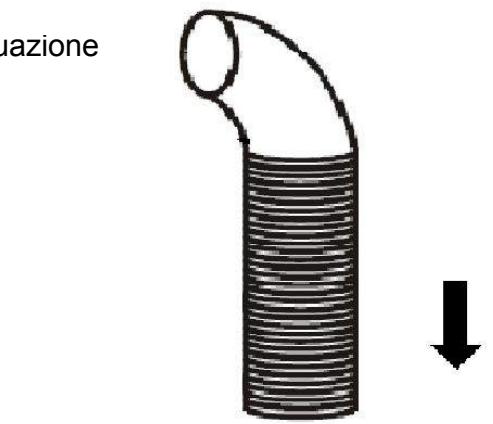

Tubo di evacuazione

Cappa

6.

i. Posizionare il vetro in posizione appropriata sulla parte superiore della cappa. ii. Fissare le 4 viti con le rondelle. Al fine di evitare la rottura del vetro, si prega di non stringere le viti troppo forte. i. Collocare il camino interno nel camino esterno. Dopodiché estrarre il camino interno verso l'alto. Regolare in maniera tale da raggiungere l'altezza desiderata.

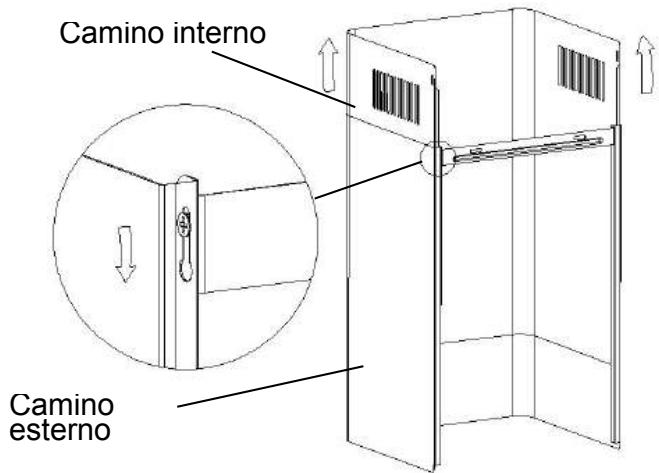

ii. Fare scorrere il camino per aggiustarne l'altezza. Una volta raggiunta l'altezza desiderata, appendere le viti al foro di fissaggio come mostrato nella figura sottostante.

7.

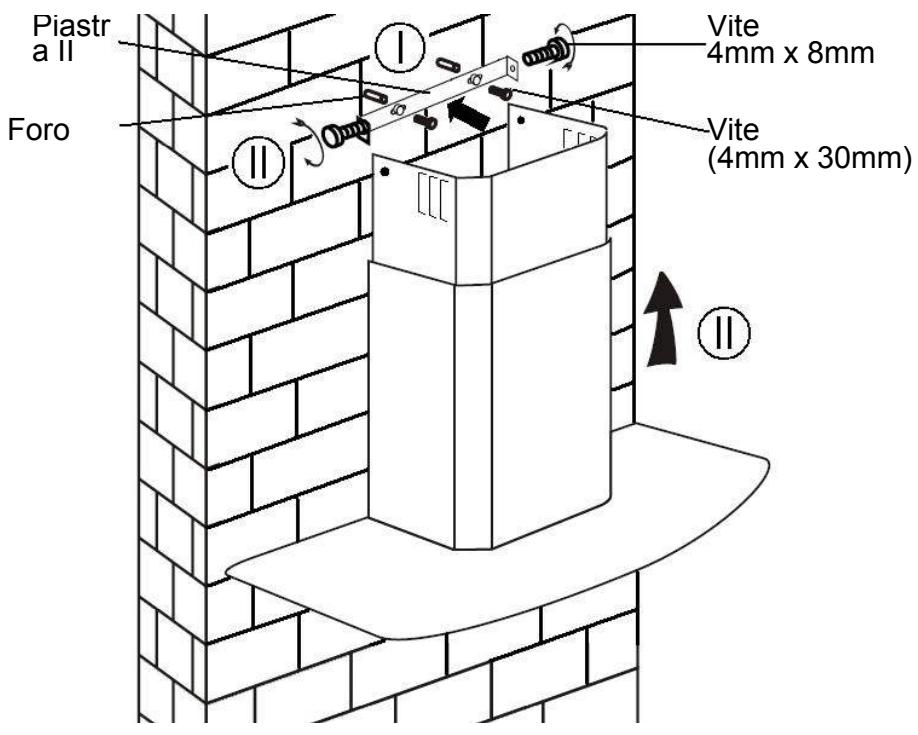

i. Realizzare due fori da 8mm per fissare la seconda piastra. Avvitare e stringere la seconda piastra con le due viti in dotazione. ii. Allineare il camino nell'unità e fissarlo con le due viti.

Elenco componenti per l'installazione standard

Descrizione	Illustrazione	Qtà
deflettore dell'aria		1
supporto		1
Fisher		2
Viti ST4.0×30		2
Viti ST3.5×12		2

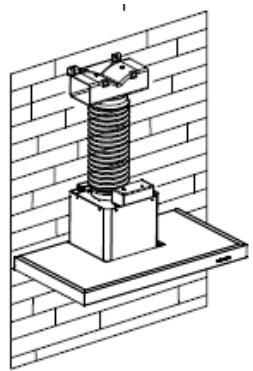

INSTALLAZIONE (DEFLETTORE ARIA PER T-SHAPE, VETRO CURVO, MODELLI IN VETRO PIATTO):

Il deflettore aria è menzionato come incluso e non facoltativo.

1. Prima dell'installazione, curvare entrambe le estremità della staffa come mostrato di seguito:

1. Fissare la staffa all'uscita di plastica a forma di T con 2 viti ST3.5x12mm fornite.

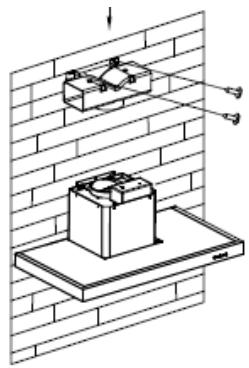

1. Praticare 2 fori per accogliere i tasselli, quindi avvitare e serrare la staffa sul muro con le 2 viti ST4x30mm fornite.

1. Collegare il tubo di scarico all'uscita dell'aria della cappa come mostrato di seguito:

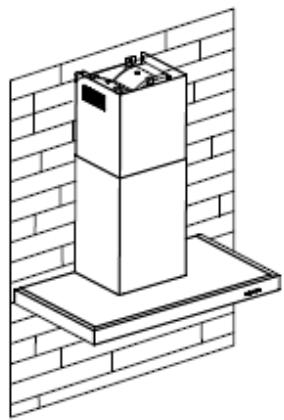

5. Installare il camino sull'unità e fissarlo.

Nota: l'uscita in plastica a forma di T e i lembi a V non possono essere utilizzati contemporaneamente. Si possono usare in due modi: 1) Aggiungere il lembo a V sull'uscita esistente; 2) Usare l'uscita in plastica a forma di T e aggiungere il lembo a V.

Nota: il prodotto viene fornito con l'accessorio lembo a V. Questo accessorio non è obbligatorio per l'installazione, il funzionamento e l'uso del prodotto.

Elenco componenti per l'installazione standard

Descrizione	Illustrazione	Qtà
deflettore dell'aria		1
supporto		1
Fisher		2
Viti ST4.0×30		2
Viti ST3.5×12		2

INSTALLAZIONE (DEFLETTORE ARIA PER MODELLI PYRAMIDE

SLANT):

Il deflettore aria è incluso e non è facoltativo.

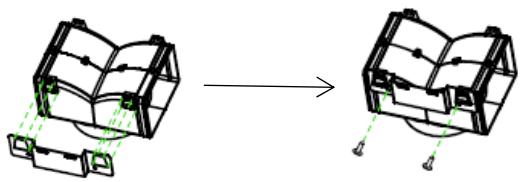

1. Fissare la staffa all'uscita in plastica a forma di T con 2 viti ST3.5x12mm fornite, come mostrato di seguito:

1. Praticare 2 fori sulla parete per accogliere i tasselli, quindi avvitare e serrare la staffa sulla parete con le 2 viti ST4x30mm fornite.

1. Collegare il tubo di scarico all'uscita dell'aria della cappa come mostrato di seguito:

1. Installare il camino sull'unità e fissarlo.

Nota: l'uscita in plastica a forma di T e i lembi a V non possono essere utilizzati contemporaneamente. Si possono usare in due modi: 1) Aggiungere il lembo a V sull'uscita esistente; 2) Usare l'uscita in plastica a forma di T e aggiungere il lembo a V.

Nota: il prodotto viene fornito con l'accessorio lembo a V. Questo accessorio non è obbligatorio per l'installazione, il funzionamento e l'uso del prodotto.

INSTALLAZIONE (Ricircolo)

Nel caso non si abbia uno scarico esterno, il tubo flessibile di scarico non è richiesto.

L'installazione è simile a quella descritta nella sezione

"INSTALLAZIONE (SCARICO ESTERNO)".

Il filtro al carbone attivo può essere utilizzato per eliminare gli odori. Per installare il filtro al carbone attivo, bisogna prima rimuovere il filtro anti-grasso premendo il gancio di sblocco.

Inserire il filtro al carbone attivo sul lato del motore e girare in senso orario. Ripetere la stessa operazione sull'altro lato.

NOTE:

O Assicurarsi che il filtro sia bloccato. In caso contrario potrebbe allentarsi e provocare danni. O Una volta che il filtro al carbone attivo è attaccato, la potenza di aspirazione si abbasserà.

CONFIGURAZIONE 1

FUNZIONI

Pulsante 1

Il pulsante è dotato di retroilluminazione. Quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a bassa velocità. Quando si preme di nuovo, si spegne la ventola.

È utilizzato per l'areazione della cucina. È adatto durante l'ebollizione e la cottura che comporti poco vapore.

Pulsante 2

Il pulsante è dotato di retroilluminazione. Quando si preme il pulsante, la retroilluminazione si accende e la ventola si accende a media velocità. Quando si preme di nuovo, si spegne la ventola.

È adatto per la ventilazione durante operazioni standard di cottura.

Pulsante 3

Il pulsante è dotato di retroilluminazione: quando si preme il pulsante, la retroilluminazione si accende e la ventola si attiva ad alta velocità. Quando si preme di nuovo, la ventola si spegne.

Da utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

NOTA: Se i pulsanti per la velocità Bassa/Media/Alta vengono premuti contemporaneamente, il prodotto funzionerà alla velocità maggiore.

Pulsante Illuminazione

CONFIGURAZIONE 2

FUNZIONI

Pulsante Off 0

Viene utilizzato per spegnere il ventilatore.

Pulsante Bassa Velocità 1

Viene utilizzato per l'areazione della cucina. È adatto durante l'ebollizione e la cottura che comporti poco vapore.

Pulsante Media Velocità

È adatto per la ventilazione durante operazioni standard di cottura.

Pulsante Alta Velocità

Utilizzare nel caso in cui venga prodotta un'alta densità di fumo o vapore.

NOTA: Se i pulsanti per la Bassa/Media/Alta velocità vengono premuti contemporaneamente, il prodotto funzionerà con la velocità maggiore.

Pulsante Illuminazione

CONFIGURAZIONE 3

Pulsante On / Off

Viene utilizzato per accendere / spegnere il ventilatore.

Pulsante Velocità più

Per aumentare la velocità del ventilatore.

• Pulsante di diminuzione Velocità

Per diminuire la velocità della ventola.

Pulsante Luce

Display digitale

Visualizzazione della velocità del ventilatore: "1" per la Bassa velocità, "2" per la velocità media, "3" per alta velocità, "4" per la funzione Booster.

Timer rapido: Premere ① e ⑦ e tenere premuto per 1 secondo, il display digitale lampeggia e in 5 minuti il conto alla rovescia, dopo 5 minuti il motore e la luce si spengono automaticamente e il cicalino suona per 1 secondo.

Funzione Booster

Questo cappuccio ha una funzione di richiamo. Per attivare il booster, consente di velocizzare 4, entrare in velocità massima, nelle cofano è in uso e che farà aumento la velocità per 5 minuti, prima di rallentare di nuovo.

MANUTENZIONE

Prima di procedere con la pulizia, spegnere l'unità e staccare la spina.

I. Pulizia Regolare

Utilizzare uno straccio imbevuto di acqua tiepida e una piccola quantità di sapone o di detergente per la casa. Non utilizzare spugne metalliche, materiali chimici o abrasivi o spazzole troppo dure per pulire l'unità.

II. Pulizia Mensile dei Filtri

IMPORTANTE: pulire i filtri ogni mese per prevenire i rischi d'incendio.

I filtri accumulano grasso, fumo e polvere...... influenzano, infatti, l'efficienza della cappa. Se non vengono puliti, i residui di grasso (potenzialmente infiammabili) possono saturare i filtri. Utilizzare detergenti per la casa per pulire i filtri.

III. Pulizia Annuale dei Filtri Carbone

Applicabile SOLAMENTE ad unità installate a ricircolo. Questo filtro intrappola gli odori e deve essere sostituito almeno una volta all'anno a seconda della frequenza d'uso della cappa.

IV. Cambiare una lampadina

Svitare le viti dal vetro e rimuovere quest'ultimo. Localizzare la lampadina che deve essere sostituita. L'impianto in cui è posizionata è illustrato nella sezione qui sotto.

Rimuovere il collegamento elettrico e estrarre il portalampada dalla cappa. Importante: non è possibile cambiare solamente le lampadine, è necessario sostituire anche il circuito elettrico e il contenitore delle lampadine. (LED light: G4, MAX 1.5W)

Inserire le nuove lampadine, il contenitore ed il circuito elettrico, poi riconnettere il circuito.

Riposizionare il vetro e le viti. Assicurarsi che le viti siano ben avvitate.

COSA FARE IN CASO DI PROBLEMI

Problema	Causa	Soluzione
Luce accesa ma ventola non	La ventola è bloccata.	Spagnere l'unità e chiamare personale qualificato per la riparazione.
	Il motore è danneggiato.
Sia luce che ventola non funzionanti	Lampadina alogena bruciata..	Rimpiazzare la lampadina.
	Caso elettrico staccato	Rinserire la spina.
Forte vibrazione della cappa	La ventola è danneggiata.	Spagnere l'unità e chiamare personale qualificato per la riparazione.
	Il motore della ventola non è ben fissato	Spagnere l'unità e chiamare personale qualificato per la riparazione.
	La cappa non è ben anticorata al supporto.	Staccare l'unità e verificare che I supporti siano nella corretta posizione
Aspirazione non soddisfacente	Distanza eccessiva tra la cappa ed il piano cottura	Riposizione ad una distanza di 65-75 cm

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare? Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati i nominativi del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intende fruire dei rimedi accordati dalla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire tale prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti i costi relativi.

ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione o necessità, La preghiamo di rivolgersi al numero telefonico del Servizio Clienti 199121314.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o malfunzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sarà messo in contatto direttamente con il

dell'operatore Telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

È indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia.

In questo modo Lei potrà contribuire a evitare spiacevoli, inutili interventi del tecnico, risparmiando oltretutto i relativi costi.

PROTEZIONE DELL'AMBIENTE

I rifiuti elettrici non devono essere smaltiti insieme ai rifiuti domestici.

Questo prodotto è marchiato secondo la direttiva Europea 2012/19/EU sui rifiuti

(Waste Electrical and Electronic Equipment - WEEE). Questo simbolo indica che il prodotto non può essere trattato come i rifiuti normali.

Deve essere portato al centro ecologico per il riciclaggio dei prodotti elettrici ed elettronici.

Lo smaltimento deve essere effettuato in conformità alle normative locali per lo smaltimento dei rifiuti.

Per maggiori informazioni contattare l'ufficio locale della vostra città o il vostro servizio di smaltimento rifiuti o il negozio in cui avete comprato l'apparecchio.

Assicurarsi che il prodotto sia smaltito correttamente, contribuire a prevenire potenziali conseguenze negative sull'ambiente e sulla salute umana, che altrimenti verrebbero danneggiati da uno smaltimento non corretto.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA 164

SPECYFIKACJA 167
