Tip produs	Hotă înclinată
Marcă	CANDY
Model	CVMA90N
Utilizare	Casnic
Alimentare	Rețea monofazată, 220-240 V ~ 50/60 Hz
Clasă electrică	Clasa I (cu împământare)
Siguranță recomandată	3 A
Distanța minimă deasupra plitei	65 până la 75 cm
Diametrul conductului de evacuare	150 mm
Moduri de funcționare	Evacuare externă sau recirculare (cu filtru de cărbune)
Număr de viteze	3 (minimă, intermediară, maximă) + funcție booster (5 min)
Iluminare	LED, max 1,5 W
Filtru de grăsime	Curățare lunară (mașină de spălat vase sau manual)
Filtru de cărbune (recirculare)	Înlocuire anuală
Accesorii furnizate	Coșuri (înalt, jos), suporturi, fixare pe perete, dibluri, șuruburi, deflector de aer (în funcție de model)
Greutate aproximativă	Aproximativ 15 kg
Dimensiuni (LxAxÎ)	90 cm (lățime), adâncime variabilă în funcție de instalare, înălțime reglabilă
Număr de serie	16 cifre începând cu 3, pe aparat sau pe certificatul de garanție
Garanție	Standard, service post-vânzare prin producător
Conformitate de mediu	Directiva 2012/19/UE (DEEE)

Întrebări frecvente - CVMA90N CANDY

Cum se instalează hota Candy CVMA90N?

Instalarea trebuie efectuată de o persoană competentă. Hota trebuie plasată la 65-75 cm deasupra plitei. Fixați suportul de perete cu diblurile și șuruburile furnizate, apoi agățați hota. Pentru evacuarea externă, utilizați un conduct de 150 mm. Urmați pașii detaliați în instrucțiuni.

Ce distanță între hotă și plita de gătit?

Distanța recomandată este de 65 până la 75 cm pentru o eficiență optimă de aspirare.

Cum se curăță filtrele de grăsime?

Filtrele de grăsime trebuie curățate cel puțin o dată pe lună. Puteți să le spălați manual cu un detergent ușor sau în mașina de spălat vase. Un filtru înfundat poate provoca risc de incendiu.

Când trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune activ (utilizat în modul de recirculare) trebuie înlocuit cel puțin o dată pe an, sau mai des în funcție de frecvența utilizării.

Ce fac dacă hota nu pornește sau nu ventilează?

Verificați mai întâi dacă cablul de alimentare este conectat și becul nu este ars. Dacă lumina se aprinde dar ventilatorul nu, turbina poate fi blocată sau motorul defect. Contactați un profesionist.

Cum se înlocuiește becul hotei?

Scoateți șuruburile de pe geam, îndepărtați-l, deconectați conectorul becului defect. Becul, soclul și cablul formează un ansamblu (LED 1,5W max). Înlocuiți totul, apoi remontați geamul.

Hota vibrează puternic, ce fac?

Vibrațiile pot proveni de la o turbină blocată, un motor fixat necorespunzător sau o instalare incorectă. Verificați fixările pe perete și dacă hota este bine agățată. Dacă problema persistă, apelați un tehnician.

Puterea de aspirație este slabă, de ce?

Verificați dacă distanța dintre hotă și plită este de 65-75 cm. Asigurați-vă că filtrele de grăsime și de cărbune (dacă sunt utilizate) sunt curate. Un conduct de evacuare obstrucționat poate reduce, de asemenea, performanța.

Pot folosi hota cu o plită cu inducție?

Da, hota este compatibilă cu toate tipurile de plite (gaz, electrice, inducție). Respectați distanțele de siguranță și nu flambați niciodată sub hotă.

Unde găsesc numărul de serie al hotei mele Candy CVMA90N?

Numărul de serie cu 16 cifre începând cu 3 se găsește pe certificatul de garanție sau pe aparatul în sine. Este necesar pentru orice cerere de service post-vânzare.

MANUAL DE UTILIZARE CVMA90N CANDY

Vă mulțumim pentru că ați ales această hotă!

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului. Pentru a opera unitatea corect și în siguranță, vă rugăm să citiți acest manual cu instrucțiuni cu atenție înainte de instalare și utilizare. Hota de aragaz a fost realizată folosind materiale de înaltă calitate și are un design aerodinamic. Echipată cu un motor electric de mare putere și un ventilator centrifugal, aceasta oferă putere mare de aspirare, funcționare cu zgomot redus, filtru pentru grăsime și instalare și asamblare ușoară.

MĂSURI DE SIGURANȚĂ

Nu lăsați copiii să umble la hotă.

Hota este doar pentru uz casnic, nu poate fi folosită pentru grătar, rotiserii sau alte scopuri comerciale.

Pentru a asigura funcționarea în bune condiții, trebuie să curățați în mod regulat hota și filtrele ei.

Curățați hota corespunzător instrucțiunilor din manualul de utilizare și aveți grijă să nu ia foc.

Este interzisă gătirea direct pe plita de aragaz.

Vă rugăm să asigurați o bună ventilație în bucătărie.

Înainte de conectarea la sursa de alimentare verificați dacă cordonul de alimentare este deteriorat. Înlocuirea unui cordon de alimentare deteriorat trebuie făcută de către personal calificat de service.

Trebuie să asigurați o ventilare adecvată a bucătăriei atunci când hota este folosită în același timp cu alte aparate consumatoare de gaz sau alți combustibili;

Aerul nu trebuie evacuat în același coș folosit pentru evacuarea fumului de la aparatele consumatoare de gaz sau alte combustibili; Trebuie respectate reglementările cu privire la evacuarea aerului.

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cu experiență și cunoștințe insuficiente, cu excepția

cazului în care acestea sunt supravegheate sau primesc instrucțiuni cu privire la utilizarea aparatului de la o persoană responsabilă pentru siguranța lor.

Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu acest produs electrocasnic.

Nu folosiți flacără deschisă sub hotă.

Hota nu este destinată instalării deasupra unei plite de aragaz cu mai mult de 4 ochiuri.

• Acestea trebuie să fie o ventilație adecvată a încăperii atunci când hota este utilizată în același timp cu aparatele care ard gaz sau alți combustibili (nu se aplică aparatelor care descarcă aerul înapoi în cameră);
• Detaliile privind metoda și frecvența de curățare.
• Există risc de incendiu dacă curățarea nu se efectuează în conformitate cu instrucțiunile;
• Nu aruncați flacără sub capotă;
• ATENȚIE: Piesele accesibile pot deveni fierbinți atunci când sunt utilizate cu aparate de gătit.

Pericole cauzate de electricitate

Conectați hota doar la prize cu împământare care funcționează corespunzător. Dacă nu sunteți siguri că priza îndeplinește aceste condiții, consultați un inginer calificat.

Dacă nu urmați aceste instrucțiuni se pot produce șocuri electrice, incendii sau chiar răniri mortale.

Lampa utilizată în acest produs nu este potrivită pentru utilizarea în iluminatul unei camere.

Scopul acestei lămpi este de a oferi iluminare pentru utilizarea produsului.

Instalație electrică

Toate instalările trebuie efectuate de o persoană competentă sau calificată electrician. Înainte de a conecta alimentarea, asigurați-vă că rețeaua tensiunea corespunde tensiunii de pe plăcuța nominală.

Conexiune directă

Aparatul trebuie conectat direct la rețeaua electrică folosind un dispozitiv de alimentare cu întrerupător omnipolar cu o deschidere minimă de 3 mm între contacte.

Instalatorul trebuie să se asigure că a fost făcută conexiunea electrică corectă și că respectă schema de cablare.

Cablul nu trebuie îndoit sau comprimat.

Verificați în mod regulat deteriorarea mufei și a cablului de alimentare. Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cordon special sau un montaj disponibil de la producător sau agentul său de service.

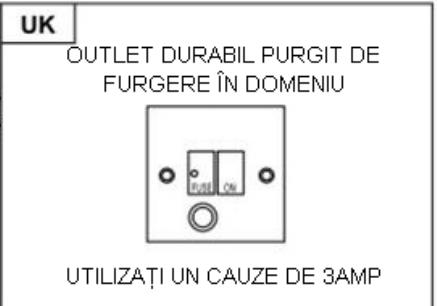

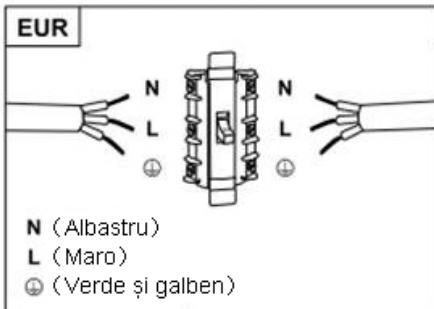

AVERTIZARE: Acesta este un aparat de clasă I ȘI TREBUIE să fie legat la pământ.

Acest aparat este livrat cu un cablu de 3 nuclee colorat după cum urmează: Maro = L sau Fază

Albastru = N sau Neutru

Verde și galben = E sau Pământ

Siguranța trebuie să fie nominală la 3 Amperi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
Carcasa hoteli		1
Cosul superior		1
Cosul inferior		1
Suport cos inferior		1
Suport cos superior		1
Placa de prindere		1
Bolturi de φ8		9
Suruburi ST4.0×30		9
Suruburi φ7.2 ST4.0×8		2

*Versiunea în limba engleză este de referință.

Dacă aveți o ieșire spre exterior, puteți conecta evacuarea hotei la această ieșire, așa cum se poate vedea în imaginea de mai jos, folosind o țeavă de evacuare (din email, aluminiu, tub flexibil sau material neinflamabil cu un diametru interior de 150 mm).

1. Înainte de instalare, opriți aparatul și scoateți-l din priză.

1. Pentru efect optim, hota trebuie poziționată la o distanță de 65~75 cm deasupra plitei aragazului.

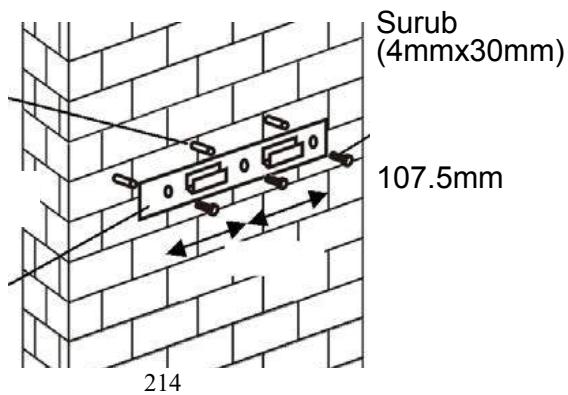

1. Faceți găuri în perete de 3 × 8 mm pentru a monta suportul. Prindeți strâns suportul pe perete folosind șuruburile ce v-au fost livrate odată cu produsul.

Prindere în perete

Suport de perete

Pentru panoul înclinat model

• Este necesar să faceți găuri suplimentare de 2x8 mm, precum și să folosiți șuruburi de fixare și dopuri înainte de instalare.

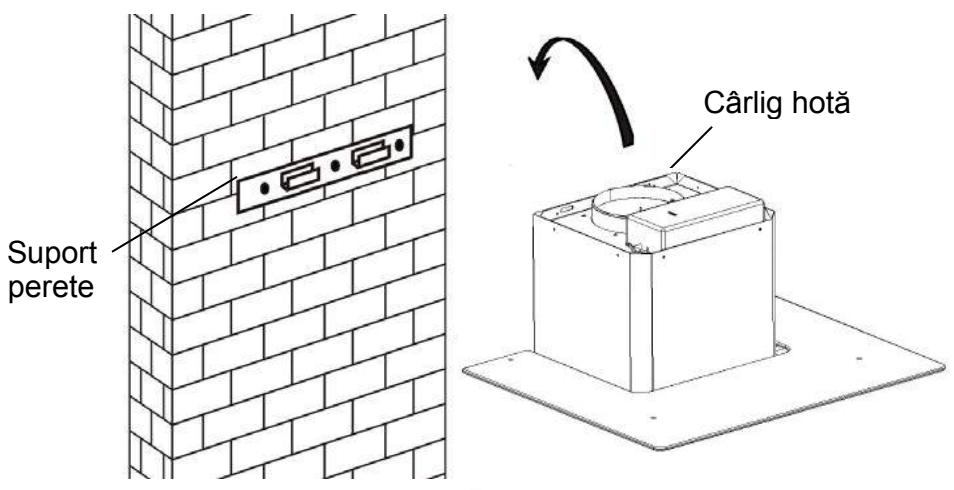

1. Ridicați hota și montați-o în cârligele suportului de perete.

1. Fixați valva cu un singur sens la supapa de evacuare a aerului. Apoi atașați teava de evacuare la valva cu un singur sens, așa cum se prezintă în imaginea de mai jos:

HOTA

6.

i. Așezați partea din sticlă a hotei în poziția corespunzătoare. ii. Fixați cu 4 șuruburi. Pentru a evita crăparea sticlei, nu strângeți prea tare șuruburile. iii. Apoi montați coșul interior al hotei în coșul exterior. Trageți în sus coșul interior până când îl ajustați la înălțimea dorită.

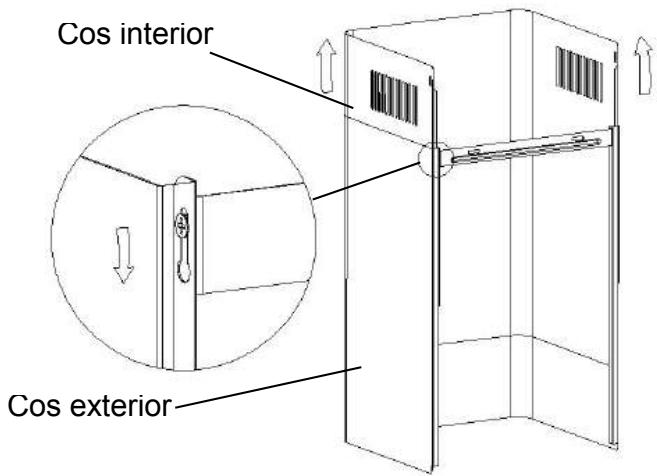

ii. Glisați coșul pentru a-i ajusta înălțimea. Când ați obținut înălțimea dorită, așezați găurile de fixare peste șuruburile de fixare, așa cum se arată în imaginea de mai jos:

8.

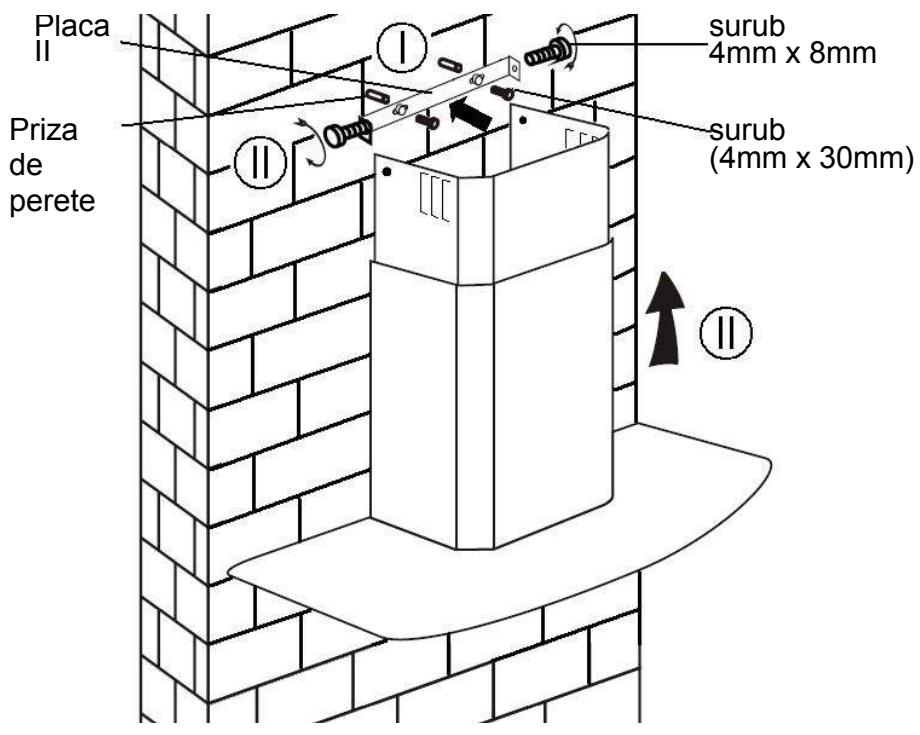

i. Faceți găuri de 2 x 8 mm pentru a monta placa II. Fixați și înșurubați placa II în perete folosind 2 dintre șuruburile livrate. ii. Montați codul în unitate și fixați-l cu 2 șuruburi.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
deflector de aer		1
parantezza		1
Bolturi de φ8		2
Suruburi ST4.0×30		2
Suruburi ST3.5×12		2

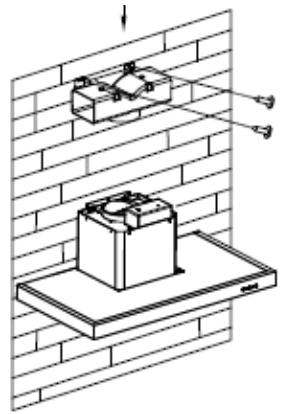

INSTALARE (DEFLECTOR DE AER PENTRU T-SHAPE, STICLĂ CURBĂ, MODELE DE STICLĂ):

Deflectorul de aer este menționat ca inclus și nu facultativ.

1. Înainte de instalare, curbați ambele capete ale bracketului, așa cum se arată mai jos:

2. Fixați suportul la ieșirea din plastic în formă de T cu șuruburile ST3.5x12mm, 2 buc.

3. Închideți 2 găuri pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu șuruburile ST4x30mm furnizate, 2 buc.

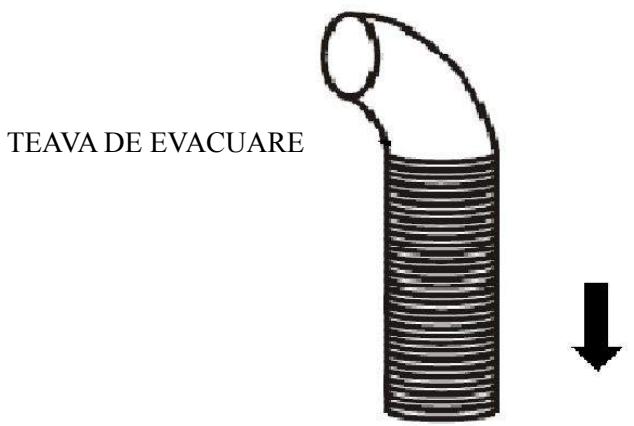

1. Atașați conducta de evacuare la ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

1. Instalați coșul în unitate și reparați-l.

Vă rugăm să rețineți: priza de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.

Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatoriu pentru instalarea, operarea și utilizarea produsului.

Lista accesoriilor standard de instalare

Spec.	Imagine	Cant
deflector de aer		1
parantezza		1
Bolturi de φ8		2
Suruburi ST4.0×30		2
Suruburi ST3.5×12		2

INSTALARE (DEFLECTOR DE AER PENTRU MODELE PIRAMIDE ȘI SLAN):

Deflectorul de aer este menționat ca inclus, nu facultativ.

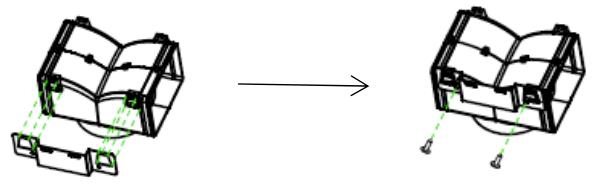

1. Fixați suportul la ieșirea din plastic în formă de T cu șuruburi de 2 buc ST3.5x12mm furnizate, după cum se arată mai jos:

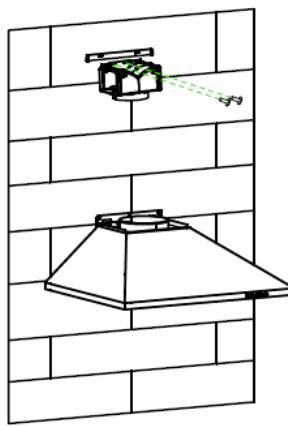

1. Închideți 2 găuri pe perete pentru a găzdui mufele de perete, apoi înșurubați și strângeți suportul pe perete cu șuruburile de 2 buc ST4x30mm furnizate.

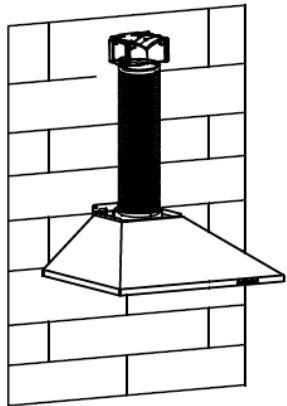

3. Așezați conducta de evacuare pe ieșirea de aer a hotei aragazului, așa cum se arată mai jos:

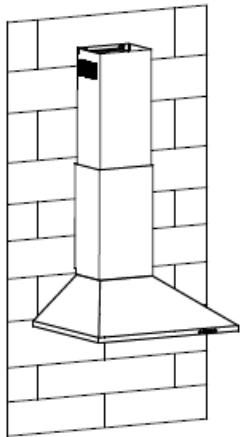

1. Instalați coșul în unitate și reparați-l.

Vă rugăm să rețineți: priza de plastic în formă de T și v-clapele nu pot fi utilizate în același timp. Le puteți utiliza în două moduri: 1) Adăugați v-clapă la priza existentă; 2) Utilizarea în formă de T de evacuare din plastic, fără adăugare v-flap.

Notă: Produsul este prevăzut cu accesoriu v-clapă. Acest accesoriu nu este obligatoriu pentru instalarea, operarea și utilizarea produsului.

INSTALARE (VENTILARE ÎN INTERIOR)

Dacă nu aveți o ieșire de evacuare către exterior, atunci nu aveți nevoie de țeavă de evacuare și instalarea hotei se face similar cu cea prezentată în secțiunea INSTALARE (VENTILARE ÎN EXTERIOR).

Puteți folosi filtrul de carbon activ pentru evacuarea mirosurilor nedorite. Pentru a monta filtrul de carbon activ, trebuie mai întâi să scoateți filtrul pentru grăsime. Apăsați și trageți-l în jos.

Montați filtrul de carbon activ în unitate și rotiți-l în sensul acelor de ceasornic. Repetați operațiunea în partea cealaltă.

NOTĂ:

Asigurați-vă că filtrul este bine montat și securizat. Altfel poate să

se desfacă și să cauzeze posibile deteriorări sau pericole. Când este montat filtrul de carbon activ, puterea de aspirare și evacuare a aerului este mai mică.

DESCRIEREA COMPONENTELOR

CONFIGURAȚIA 1

OPERARE

Buton 1

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză mică. Când apăsați din nou, va opri ventilatorul. Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton 2

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteză medie. Când apăsați din nou, va opri ventilatorul.

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Buton 3

Butonul este indicat cu iluminare din spate. Când apăsați butonul, iluminarea din spate va fi pornită și ventilatorul va fi pornit la viteza mare. Când apăsați din nou, va opri ventilatorul.

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteza Tmaxă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumina

CONFIGURARE2

OPERARE

Butonul Off

Este folosit pentru oprirea ventilatorului.

Buton viteză minimă 1

Este folosit pentru ventilarea bucătăriei. Această viteză este indicată pentru gătitul la foc mic și al mâncărurilor care nu fac mult abur.

Buton viteză medie 2

Viteza fluxului de aer este ideală pentru ventilarea în timpul gătitului standard.

Butonul de viteză maximă 3

Când gătiți și se produce mult fum sau abur, apăsați butonul pentru viteza maximă pentru a obține cea mai eficientă ventilație.

NOTĂ: Dacă butoanele de viteză minimă/medie/maximă sunt apăsate toate în același timp, hota va funcționa la viteză maximă.

Buton lumină

CONFIGURARE 3

①

① Butonul On / Off

Este folosit pentru pornirea / oprirea ventilatorului.

Pentru creșterea vitezei ventilatorului

• Buton descreștere viteză

Pentru reducerea turației ventilatorului.

Buton lumină

8 Afișaj digital

Ventilator Viteza de afișare: "1" pentru viteză mică, "2" pentru viteza medie, "3" pentru mare viteză, "4" pentru funcția Booster.

Timer rapid: Apăsați ⊕ și țineți apăsat timp de 1 secundă, afișajul digital se va aprinde intermitent și în 5 minute numără în jos, după 5 minute, motorul și lumina se vor opri automat cu sunet & buzzer timp de 1 secundă.

Funcția Booster

Această hotă are o funcție de rapel. Pentru a activa rapelul, apăsați tasta 4, intră în cea mai mare viteză, în timp ce hota este în funcțiune și va crește viteza timp de 5 minute, înainte de a reveni la setarea inițială.

ÎNTREȚINERE

Înainte de a o curăța, opriți hota și scoateți-o din priză.

I. Curățarea normală

Folosiți o cârpă moale, umezită cu apă caldă și cu puțin săpun sau detergent de uz casnic pentru curățare. Nu folosiți niciodată bureți de metal, produse chimice, materiale abrazive sau perii rigide pentru a curăța unitatea.

II. Curățarea lunară a filtrului pentru grăsime

ESENȚIAL: Curățarea lunară a filtrului poate preveni riscul producerii unui incendiu.

Filtrul colectează grăsime, fum și praf, deci afectează direct eficiența hotei. Dacă nu este curățat, reziduurile de grăsime (cu potențial inflamabil) se vor îmbiba în filtru. Curățați-l cu detergent de uz casnic pentru curățare.

III. Curățarea anuală a filtrului de carbon activ

Se aplică doar pentru hotele instalate ca unitate de recirculare a aerului (nu și pentru cele cu ventilație în exterior). Acest filtru captează mirosurile neplăcute și trebuie înlocuit cel puțin o dată pe an, în funcție de frecvența cu care folosiți hota.

IV. Schimbarea unui bec

Scoateți șuruburile de fixare și apoi sticla. Găsiți becul care trebuie înlocuit. Becurile se află în spațiul pentru lumini situat în interiorul secțiunii expuse de pe bolta hotei.

Deconectați cablurile electrice și scoateți suportul becurilor cu totul. Important: Nu puteți schimba doar un singur bec, trebuie să înlocuiți suportul cu totul (LED: MAX 1.5W).

Așezați noul suport în același mod în care era poziționat cel original.

PROBLEME TEHNICE

Defect	Cauză	Solutie
Lumina se aprinde, dar ventilatorul nu functionează	Lamela ventilatorului s-a blocat.	Opriti hota si apelati la personal calificat de service pentru reparati.
	Motorul este defect
Nici lumina si nici ventilatorul nu functionează	Becul s-a ars.	Înlocuiti becul.
	Cordonul de alimentare a iesit din przyă.	Conectati la sursa de alimentare
Unitatea vibrează puternic	Lamela ventilatorului este defectă	Opriti hota si apelati la personal calificat de service pentru reparati.
	Motorul ventilatorului nu este bine fixat.	Opriti hota si apelati la personal calificat de service pentru reparati.
	Hota nu este bine fixató pe suport.	Scoateti unitatea si verificati dacă suportul este bine positizonat.
Aspirarea nu se face în mod optim	Distantă prea mareÎntre plita aragazului si hotă	Reajustati distanta la 65-75cm

SERVICE ASISTENȚĂ CLIENȚI

Dacă nu puteți identifica de ce produsul nu funcționează corespunzător, opriți-l și contactați Serviciul de Asistență clienți.

NUMĂRUL DE SERIE. Unde îl găsesc?

Este indicat să le spuneți celor de la Serviciul de Asistență clienți care este codul produsului și seria lui (un cod de 16 caractere care începe cu numărul 3); acest cod poate fi găsit pe certificatul de garanție sau pe eticheta cu date tehnice de pe produs.

Acest lucru va evita drumurile inutile făcute de/la tehnicieni și mai ales, va reduce cheltuielile generate de transportul produsului până la o unitate de service.

Conform prevederilor legislației privind gestionarea deșeurilor, este interzisă eliminarea deșeurilor de echipamente electrice și electronice (DEEE) alături de deșeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip).

Autoritățile locale trebuie să asigure spațiile necesare pentru colectarea selectivă a deșeurilor precum și funcționalitatea acestora. Contactați societatea de salubrizare sau compartimentul specializat din cadrul primăriei pentru informații detaliate.

Deșeurile de echipamente electrice și electronice pot fi predate și distribuitorilor, la achiziționarea de echipamente noi de același tip (schimb 1 la 1).

Predarea, de către utilizatori, a deșeurilor de echipamente electrice și electronice, la punctele de colectare municipale, societățile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziționează echipamente noi de același tip) facilitează refolosirea, reciclarea sau alte forme de valorificare a acestora.

Deșeurile de echipamente electrice și electronice pot conține substanțe periculoase care pot avea un impact negativ asupra mediului și sănătății umane în cazul în care DEEE nu sunt colectate selectiv și gestionate conform prevederilor legale.

Simbolul alăturat (o pubelă cu roți barată cu două linii în formă de X), aplicat pe un echipament electric sau electronic, semnifică faptul că acesta face obiectul unei colectări separate și nu poate fi eliminat împreună cu deșeurile municipale nesortate.

Importator: CANDY HOOVER ROMANIA SRL

Calea Victoriei, 155, bl.D1, sc.7, et.4, sector 1, București

Tel/Fax: [phone]
