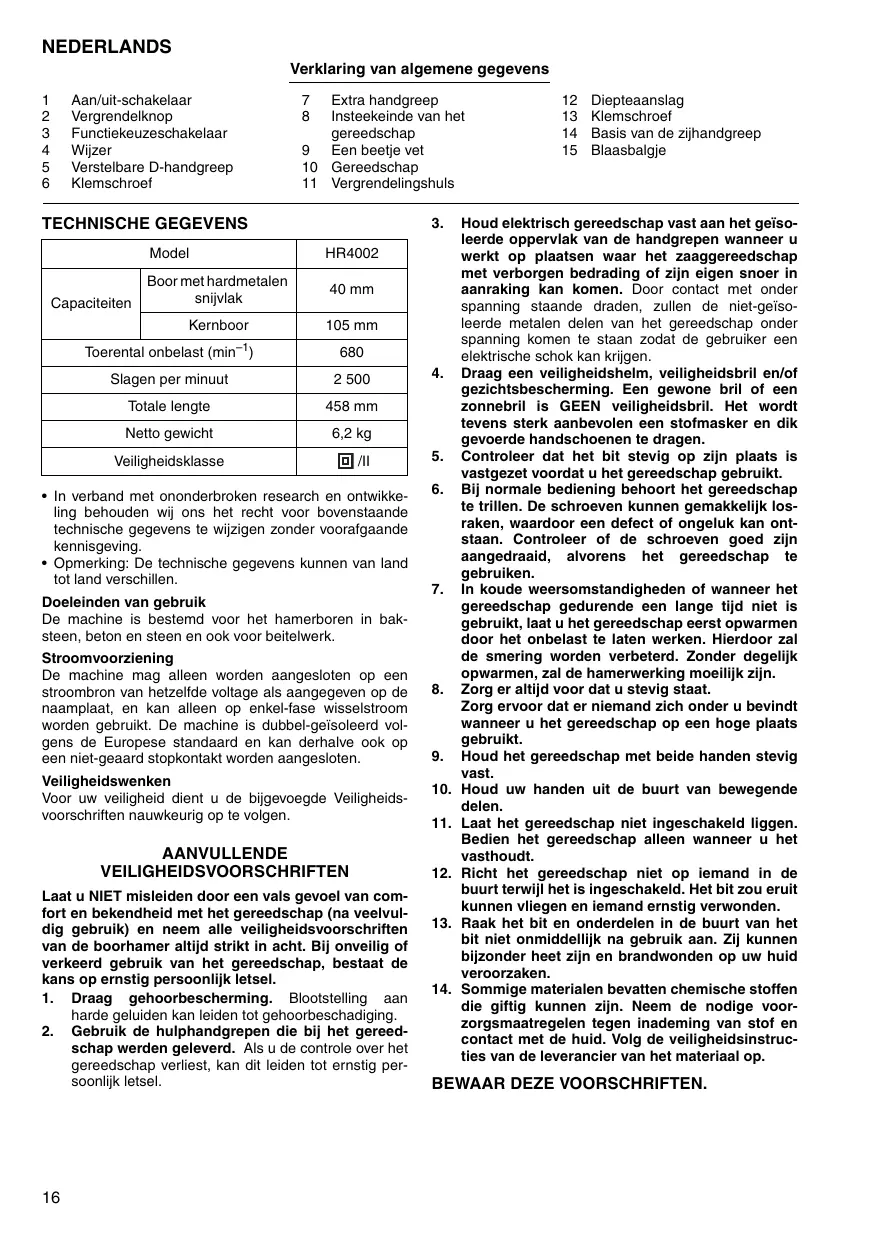

GEBRUIKSAANWIJZING Hr4002 MAKITA

Verklaring van algemene gegevens

1	Aan/uit-schakelaar	7	Extra handgreep	12	Diepteaanslag
2	Vergrendelknop	8	Insteekeinde van het	13	Klemschroef
3	Functiekeuzeschakelaar		gereedschap	14	Basis van de zijhandgreep
4	Wijzer	9	Een beetje vet	15	Blaasbalgje
5	Verstelbare D-handgreep	10	Gereedschap
6	Klemschroef	11	Vergrendelingshuls

TECHNISCHE GEGEVENS

Model		HR4002
Capaciteiten	Boor met hardmetalen snijvlak	40 mm
	Kernboor	105 mm
Toerental onbelast (min-1)		680
Slagen per minuut		2 500
Totale lenghte		458 mm
Netto gewicht		6,2 kg
Veiligungsdklasse		☐/II

In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisveging.
- Opmerking: De technische gegevens können van land tot land verschillen.

Doeleinden van gebruik

De machine is bestemd voor het hamerboren in baksteen, beton en steen en ook voor beitelwerk.

Stroomvoorziening

De machine mag alleen worden aangesloten op een strooambron van hetzelfde voltage als aangegeven op de naamplatz, en kan alleen op enkel-fase wisselstroom worden gebruikt. De machine is dubbel-geisoleerd volgens de Europese standarden en kan derhalve ook op een Niet-geaard stopkontakt worden aangesloten.

Veiligheidswenken

Voor uwveiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle verilgheidsvoorschriften van de boorhamer.altijd strikt in acht. Bij onveilig of verkeerd gebruik van het gereedschap, bestaat de kans op ernstig persoonlijk letsel.

1. Draag gehoorbescherming. Bootstelling aan harde geluiden kan leiden tot gehoorbeschadiging.

2. Gebruik de hulphandgrepen die bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstigsoonlijk letsel.

3. Houd elektrisch gereedschap vast aan het geisoleerde oppervlak van de handgrepen wonneer u Werkt opplaaten waar het zaaggereedschap met verborgen bedrading of zich eigien snoor in aanraking kan komen. Door contact met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

4. Draag een verilgheidshelm, verilgheidsbril en/of gezichtsbescherming. Een gewone bril of een zonnebril is GEEN verilgheidsbril. Het worden tevens sterk aanbevolen een stofmasker en dik gevoerde handschoenen te dragen.
5. ControllerDat het bit stevig op+zijnplaats is vastgezet voordat u het gereedschap gebruikt.
6. Bij normale bediening behoort het gereedschap te trillen. De schroeven konnen gemakkelijk losraken, waardoor een defect of ongeluk kan ontstaan. Controller of de schroeven goed zijn aangedraaid, alvorens het gereedschap te gebruiken.
7. In koude weersomstandigheden of wanner het gereedschap gedurende een lange tijd Niet is gebruikt, laut u het gereedschap eerst opwarmen door het onbelast te latenten werken. Hierdoor za de smering worden verbeterd. Zonder degelijk opwarmen, za de hamerwerking moeilijk zichn.
8. Zorg er altiijd voor dat u stevig staat.
   Zorg ervoor dat er nilemand zich onder u bevindt wanneer u het gereedschap op een hogeplaatsgebuikt.
9. Houd het gereedschap met beiden handen stevig vast.
10. Houd uw handen uit de buurt van bewegende delen.
11. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wonneer u het vasthoudt.
12. Richt het gereedschap niet op iemand in de buurt terwijl het is ingeschakeld. Het bit zou eruit kunden vliegen en iemand ernstig verwonden.
13. Raak het bit en onderdelen in de buurt van het bit Niet onmiddelijk na gebruik aan. Zij+kennen bijzonder heetংen en brandwonden op uw huidveroorzaken.
14. Sommige materialen bevatten chemische stoffen die giftig kuren zijn. Neem de nodsige voorzorgsmaatregelen gegen inademing van stof en contact met de huid. Volg de veilgheidsinstrictions van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

VERKEERD GEBRUK OF het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en zijn stekker uij het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

In- en uitschakelen (Fig. 1)

LET OP:

• Voordat u de stekker in het stopcontact steekt要去 u de juiste werkung van de aan/uit-schakelaar controeren en dat bij het loslaten deze schakelaar in de stand "OFF" terugkeert.

Druk de aan/uit-schakelaar in en houd deze ingedrukt om de machine in te schakelen. Laat de aan/uit-schakelaar los om de machine uitschakelen.

De bedieningsfunctie kiezen

Hamerboren (Fig. 2)

Voor boren in beton, steen, e.d., druk de vergrendelknop in en verdraai de functiekeuzeschakelaar totdat de wijzer maar het ^ -pictogram wijst. Gebruik een boor met een hardmetalen snijvlak.

Voor hak-, bik- of sloopwerkzaamheden, druk de vergrendelknop in en verdraai de functiekeuzeschakelaar totdat de wijzer maar het T-pictogram wijst. Gebruik een puntablel, platte of brede beitel, enz.

LET OP:

• De functiekeuzeschakelaar mag alleen worden beiend wanneer de machine stilstaat. Anders raakt de machine beschadigd.
• Om versnelde slijtage van het functiekeuzemechaniek te voorkomen moet u ervoor zorgen dat de keuzeschakelaar alsijd duidelijk in een van de twee of drie bedienningsfunctiestanden staat.

Slipkoppeling

De slipkoppeling treedt in werkig bij het bereiken van een bepaald draaimoment. De verbindingussen aanrijving en uitgaande as worden onderbroken. Als dit gebeurd zal de boor niert更是 draaien.

LET OP:

Zodra de slipkoppling in werkung treedt moet u de machine uitschakelen. Hierdoor helpt u voortijdige slijtage van de machine te voorkommen.

INEENZETTEN

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Verstelbare D-handgreep (accessoire) (Fig. 4)

LET OP:

• Gebruik de verstelbare D-handgreep alleen bij hak-, bikk- of sloopwerkzaamheden. Gebruik het Niet bij boorwerkzaamheden in beton, steen, enz. Met deze Dhandgreep kan menijdens het boren de machine nicht op de juiste wijze vasthouden.

De D-handgreep kan 360^ in verticale richting zwenken en in elke stand vastgezet worden. De handgreep kan ook in ache verschillende standen maar voren en,achter in horizontale richting vastgezet worden. Maak alleen maar de klemschoef los en draai de D-handgreep maar de gewennen stand.Draai de klemschoef daarna weer stevig vast. (Fig. 5)

Extra handgreep (Fig. 6)

LET OP:

• Gebruik alkijde extra handgreep om boorwerkzaamheden in beton, steen, e.d. veilig uit te voeren.

Voor het gemakkelijk hanteren van de machine in elke stand, kan de extra handgreep aan weerszijden zwenken. Draai de handgreep los door het greepstuk linksom te draaien, zwenk de handgreep in de gewenste stand en draai het wee vast door het greepstuk rechtsom te draaien.

Boorvet (los verkrijgbaar accessoire)

Voordat u de boor aanbrengt, smeert u een beetje vet (ong. 0,5 tot 1 gram) op de kop van de boorschacht. Met een ingevette boorkop zal het gereedschap beter werken en longer meegaan.

Gereedschap inklemmen of verwijdersen

Reinig het insteekeinde van het gereedschap en smeer het in met een beetje vet. (Fig. 7)

Stek het gereedschap draaiend in de machine tot het automatisch worden vergrendeld.

Verwijder het gereedschap als deze Niet in de machine gestoken kan worden. Trek de vergrendelingshuls eenaar keer maarachten. Steek het gereedschap daarna weer draaiend in de machine tot het automatisch worden vergrendeld. (Fig. 8)

Controleer na het inklemmen de vergrendeling door aan het gereedschap te trekken.

Trek, om het gereedschap te verwijderen, de vergrendelingshuls hebelaar noch acheeren en haal het gereedschap uit de machine. (Fig. 9)

Beitelstand

(veor hak-, bik- of sloopwerkzaamheden)

De beitel kan in 12 standen worden vergrendeld. Druk, om de beitelstand te wijzigen, de vergrendelknop in en verdraai de functiekeuzeschakelaar totdat de wijzer maar het -pictogram wijst. Draai de beitel in de gewenste beitelstand. (Fig. 10)

Druk de vergrendelknop in en verdraai de functiekeuzeschakelaar totdat de wijzer maar het T -pictogram wijst. Controller de vergrendeling van het gereedschap door het het is te verdraaien. (Fig. 11)

Diepteaanslag (Fig. 12)

De diepteaanslag is handig voor het boren van gaten van geldige diepste. Steek de diepteaanslag in het gat in de basis van de zijhandgreep. Stel de diepteaanslag af op de gewenste diepste en draai de klemschroef aan om de diepteaanslag vast te zieten.

De diepteaanslag is handig bij het boren van gaten met dezelfde diepte. Maak de klemschroef los en stel de diepteaanslag in op de gewenste boordiepte. Draai na het instellen de klemschroef wee sterv vast.

OPMERKING:

• De diepteaanslag kan nicht worden gebruikt in de positie waar bij deze gegen de behuizing van het gereedschap aanstoot.
• De diepteaanslag kan nicht gebrukt worden als deze de behuizing van de tandwielkast of motor raakt.

BEDIENING

Hamerboren (Fig. 13)

Stel de functiekeuzeschakelaar in op het T- pictogram. Plaats de punt van de boor op de gewenste plaats waar geboord moet worden, en druk verrolgens de schakelaar in. Forceer de machine Niet. Een lichte druk op de machine levert het Beste resultaat. Houdt de machine in positie en voorkom dat de boor weglijkdt van het boorgat. Voer de druk op de machine Niet op als het boorgat verstopt raakt met scheren en stentjes. LaatECHter de machine onbelast draaien en trek de boor gedeelelijk terug uit het bootgat. Door dit een aantal malen te herhalen wordt het boorgat schoongemaakt en u kunt de nomale boorwerkzaamheden weer hervatten.

LET OP:

• Als de boor door het beton komt of als de boor het bewapeningsijzer in beton raakt kan de machine hierdoor op een gevaarlijke wijze reageren. Houd de machine in verband met de waar bij optredende krachten.altijd met beiden handen stevig vast en zorg ervoor dat u stevig staat.

Blaasbalgje (Extra accessoire) (Fig. 14)

Gebruik na het boren het blaasbalgje om het stof UIT het boorgat te blazen.

Hakken/Bikken/Slopen (Fig. 15)

Stel de functiekeuzeschakelaar in op het T -pictogram. Houd de machine stevig met beiden handen vast. Schakel de machine in en oefen een enige druk ut op de machine zodat deze nicht ongecontroleerd ronddanst. Het uitoefenen van een zeer groote druk op de machine zal de werkking ervan Niet verbeteren.

ONDERHOUD

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekkeruit het stopcontact is verwijderd alvorens te beginnen met inspecte de onderhoud.

Smering

LET OP:

• Dit onderhoud dient uitsluitend te worden uitgevoerd door een erkend Makita-servicecentrum of de fabriek.

In verband met het zelfsmerende systeme van deze machine hoeft nicht ieder uur of dag smeermiddel togeveogd te worden. U moet het gereedschap regelmatinig opnieuw smeren. Stuur het hele gereedschap maar een erkend Makita Servicecentrum of Fabriekservicecentrum om te worden gesmeerd.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd door een erkend Makita servicecentrum, en dit uitsluitend met gebruikmaking van originele Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personelijk verwording opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.
  Wenst umeer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita servicecentrum.
• SDS-Max boor met wol Fraamcarbide punt
  SDS-Max bull point
• SDS-Max koudbeitel
• SDS-Max bikbeitel
• SDS-Max tegelbeitel
• SDS-Max kleispade
• Smeermiddel voor boorhamers
• Een beetje vet
• Verstelbare D-handgreep
• Extra handgreep
  Dieptemaat
• Blaasbalgje
  Veiligheidsbril
• Draagtas

Wij verwklaren hierbijuitsluitend op eigena verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten,

EN60745, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 2004/108/EC en 98/37/EC.

ESPANOL

Verantwoordelijkke fabrikant:

Fabricante responsable:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Erkende vertegenwoordiger in Europa:

Alleen voor Europese landen

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745-2-6:

Geluidsdrukniveau (L_DA) : 93 dB (A)

Geluidsenergie-niveau (L_WA) : 104 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Draag oorbeschemers.

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745-2-6:

Toepassing:beitelen

Trillingsemissie (a_h,CHeq) .. 10,5m / s^2

Onnauwkeurigheid (K): 2m / s^2

Toepassing: drilboren in beton, 20mm diameter en 180 mm diepte

Trillingsemissie (a_h,HD) .. 17~m / s^2

Onnauwkeurigheid (K): 1,5 m/s²
