GEBRUIKSAANWIJZING HR2610 MAKITA

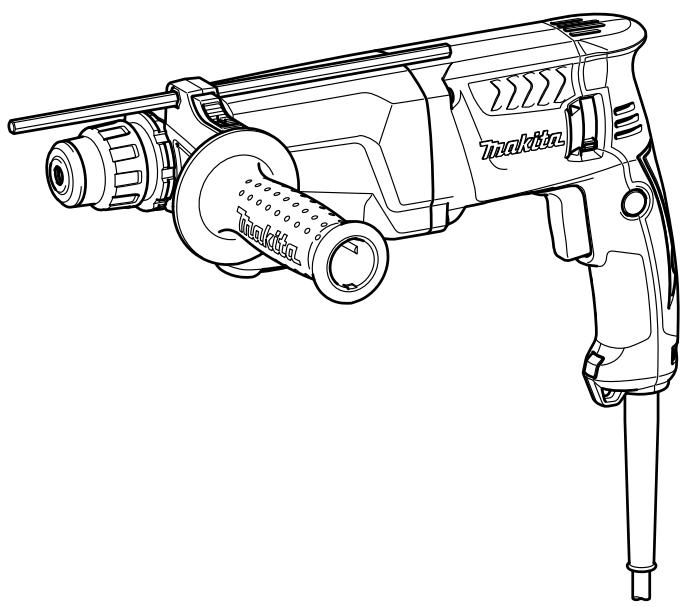

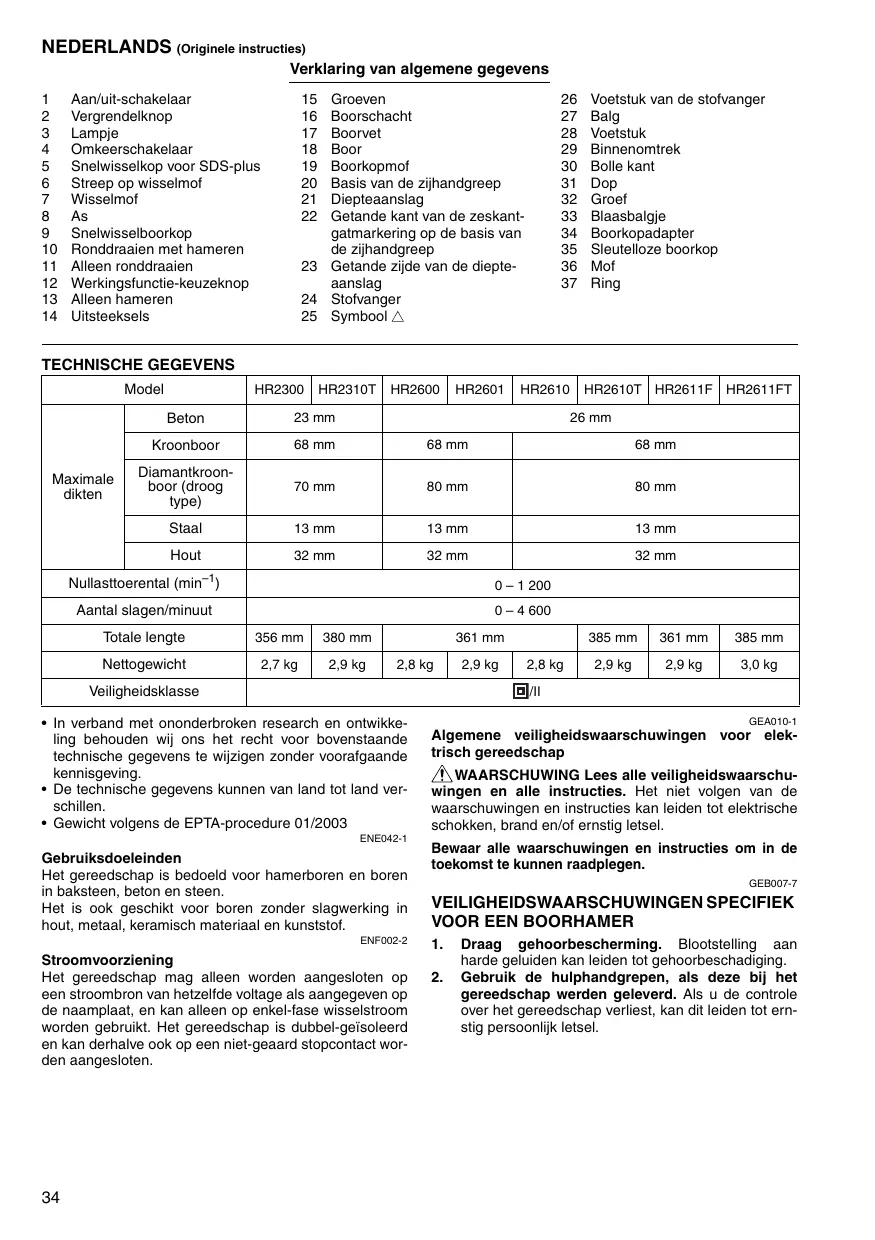

NEDERLANDS (Originele instructies) Verklaring van algemene gegevens 1 2 3 4 5 6 7 8 9 10 11 12 13 14

Aan/uit-schakelaar Vergrendelknop Lampje Omkeerschakelaar Snelwisselkop voor SDS-plus Streep op wisselmof Wisselmof As Snelwisselboorkop Ronddraaien met hameren Alleen ronddraaien Werkingsfunctie-keuzeknop Alleen hameren Uitsteeksels

15 16 17 18 19 20 21 22

Groeven Boorschacht Boorvet Boor Boorkopmof Basis van de zijhandgreep Diepteaanslag Getande kant van de zeskantgatmarkering op de basis van de zijhandgreep 23 Getande zijde van de diepteaanslag 24 Stofvanger 25 Symbool

26 27 28 29 30 31 32 33 34 35 36 37

Voetstuk van de stofvanger Balg Voetstuk Binnenomtrek Bolle kant Dop Groef Blaasbalgje Boorkopadapter Sleutelloze boorkop Mof Ring

Diamantkroonboor (droog type)

Aantal slagen/minuut

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. • De technische gegevens kunnen van land tot land verschillen. • Gewicht volgens de EPTA-procedure 01/2003 ENE042-1

Gebruiksdoeleinden Het gereedschap is bedoeld voor hamerboren en boren in baksteen, beton en steen. Het is ook geschikt voor boren zonder slagwerking in hout, metaal, keramisch materiaal en kunststof. ENF002-2

Stroomvoorziening Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geïsoleerd en kan derhalve ook op een niet-geaard stopcontact worden aangesloten.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. GEB007-7

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN BOORHAMER 1. 2.

Draag gehoorbescherming. Blootstelling aan harde geluiden kan leiden tot gehoorbeschadiging. Gebruik de hulphandgrepen, als deze bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstig persoonlijk letsel.

Houd elektrisch gereedschap vast aan het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het booraccessoire met verborgen bedrading of zijn eigen snoer in aanraking kan komen. Wanneer het booraccessoire in aanraking komen met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komt te staan zodat de gebruiker een elektrische schok kan krijgen. Draag een veiligheidshelm, veiligheidsbril en/of spatscherm. Een gewone bril of een zonnebril is GEEN veiligheidsbril. Het wordt tevens sterk aanbevolen een stofmasker en dik gevoerde handschoenen te dragen. Controleer of de boor stevig op zijn plaats zit voordat u het gereedschap gebruikt. Bij normale bediening behoort het gereedschap te trillen. De schroeven kunnen gemakkelijk losraken, waardoor een defect of ongeval kan ontstaan. Controleer of de schroeven goed zijn aangedraaid, alvorens het gereedschap te gebruiken. In koude weersomstandigheden of wanneer het gereedschap gedurende een lange tijd niet is gebruikt, laat u het gereedschap eerst opwarmen door het onbelast te laten werken. Hierdoor zal de smering worden verbeterd. Zonder degelijk opwarmen, zal de hamerwerking moeilijk zijn. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand zich onder u bevindt wanneer u het gereedschap op een hoge plaats gebruikt. Houd het gereedschap met beide handen stevig vast. Houd uw handen uit de buurt van bewegende delen. Laat het gereedschap niet ingeschakeld liggen. Bedien het gereedschap alleen wanneer u het vasthoudt. Richt het gereedschap niet op iemand in de buurt terwijl het is ingeschakeld. De boor zou eruit kunnen vliegen en iemand ernstig verwonden. Raak de boor en onderdelen in de buurt van de boor niet onmiddellijk na gebruik aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken. Sommige materialen bevatten chemische stoffen die giftig kunnen zijn. Neem voorzorgsmaatregelen tegen het inademen van stof en contact met de huid. Volg de veiligheidsinstructies van de leverancier van het materiaal op.

BEWAAR DEZE INSTRUCTIES WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIES LET OP: • Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen.

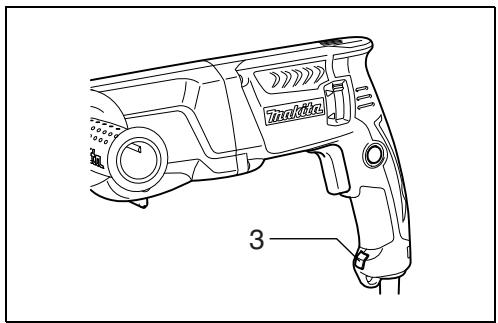

Aan- en uit-knoppen (Fig. 1) LET OP: • Controleer altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert naar de uit-stand nadat deze is losgelaten. Om het gereedschap in te schakelen, knijpt u gewoon de aan/uit-schakelaar in. De draaisnelheid van het gereedschap neemt toe naarmate u meer druk uitoefent op de aan/uit-schakelaar. Laat de aan/uit-schakelaar los om het gereedschap te stoppen. Om het gereedschap continu te laten werken, knijpt u eerst de aan/uit-schakelaar in, drukt u daarna de vergrendelknop in, en laat u tenslotte de aan/uit-schakelaar los. Om vanuit de vergrendelde werking het gereedschap te stoppen, knijpt u de aan/uitschakelaar helemaal in en laat u deze vervolgens weer los.

De lamp inschakelen (Fig. 2) Voor modellen HR2611F en HR2611FT LET OP: • Kijk niet rechtstreeks in het licht of naar de bron van de lamp. Trek aan de aan/uit-schakelaar om de lamp in te schakelen. Laat de aan/uit-schakelaar los om de lamp uit te schakelen. OPMERKING: • Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Wees voorzichtig de lens van de lamp niet te bekrassen om de lichtopbrengst niet te verlagen. • Maak de lens van de lamp niet schoon met verdunner of benzine. Dergelijke oplosmiddelen kunnen de lens van de lamp beschadigen.

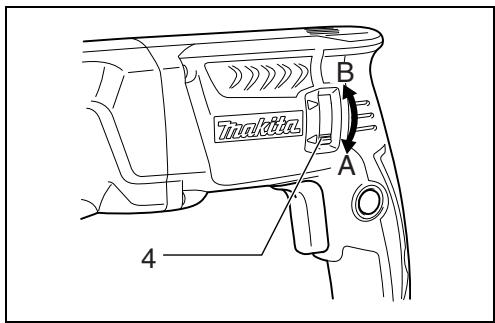

Werking van de omkeerschakelaar (Fig. 3) LET OP: • Controleer altijd de draairichting alvorens het gereedschap te gebruiken. • Gebruik de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert voordat het gereedschap volledig stilstaat, kan het gereedschap worden beschadigd. • Als de aan/uit-schakelaar niet kan worden ingeknepen, controleert u dat de omkeerschakelaar helemaal naar de stand (kant A) of naar de stand (kant B) is gezet. Dit gereedschap is uitgerust met een omkeerschakelaar waarmee u de draairichting kunt omkeren. Duw de omkeerschakelaar naar stand (kant A) voor de draairichting rechtsom, of naar stand (kant B) voor de draairichting linksom.

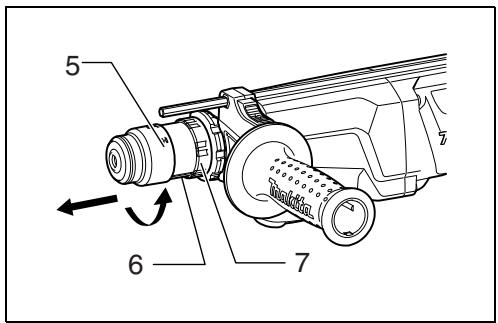

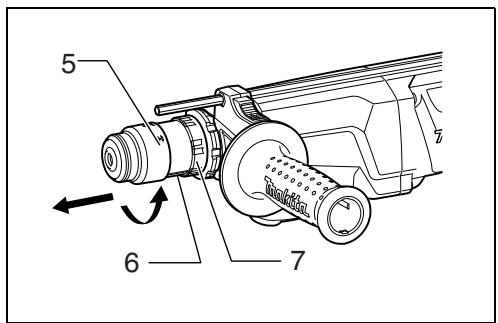

De snelwisselkop voor SDS-plus vervangen Voor modellen HR2310T, HR2610T en HR2611FT De snelwisselkop voor SDS-plus kan eenvoudig worden vervangen door de snelwisselboorkop. De snelwisselkop voor SDS-plus verwijderen (Fig. 4) LET OP: • Haal altijd de boor eruit voordat u de snelwisselkop voor SDS-plus verwijdert.

• Als u de knop van het symbool g naar het symbool m draait, is het mogelijk dat de werkingsfunctie-keuzewilt draaien. In knop niet verder dan het symbool dat geval schakelt u het gereedschap in of draai de boorkop met de hand, terwijl de werkingsfunctie-keuzestaat, en draait u vervolgens knop op het symbool de werkingsfunctie-keuzeknop verder. Als u de werkingsfunctie-keuzeknop forceert, kan het gereedschap worden beschadigd.

Pak de wisselmof van de snelwisselkop voor SDS-plus vast en draai deze in de richting van de pijl totdat de streep op de wisselmof van het symbool naar het symbool is verplaatst. Trek krachtig in de richting van de pijl.

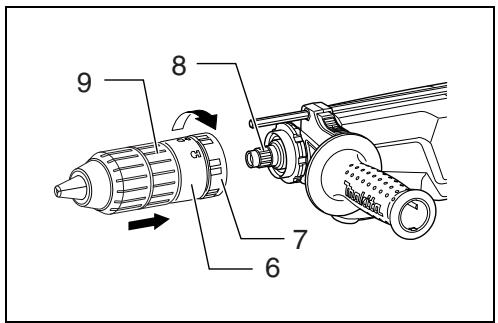

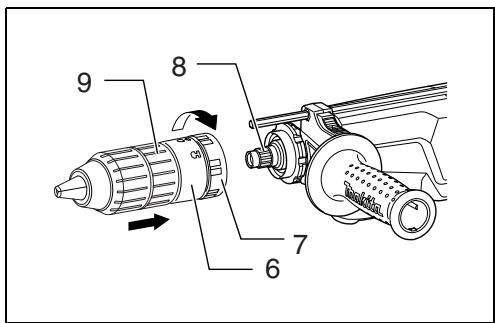

De snelwisselboorkop aanbrengen (Fig. 5) Controleer of de streep op de snelwisselboorkop bij het symbool staat. Pak de wisselmof van de snelwisselboorkop vast en zet de streep bij het symbool . Zet de snelwisselboorkop op de as van het gereedschap. Pak de wisselmof van de snelwisselboorkop en draai de streep op de wisselmof naar het symbool totdat een duidelijke klik wordt gehoord.

LET OP: • Schakel het gereedschap onmiddellijk uit wanneer de koppelbegrenzer in werking treedt. Hiermee helpt u vroegtijdige slijtage van het gereedschap voorkomen. • Opzetstukken, zoals gatenzagen, die gemakkelijk bekneld raken in het boorgat, mogen niet worden gebruikt met dit gereedschap. Dit is omdat zij de koppelbegrenzer te vaak in werking doen treden.

De koppelbegrenzer treedt in werking wanneer de motor een bepaald koppel bereikt. De motor wordt dan ontkoppeld van de uitgaande as. Wanneer dit gebeurt, zal de boor ophouden met draaien.

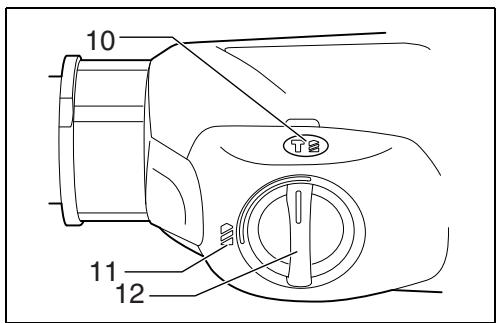

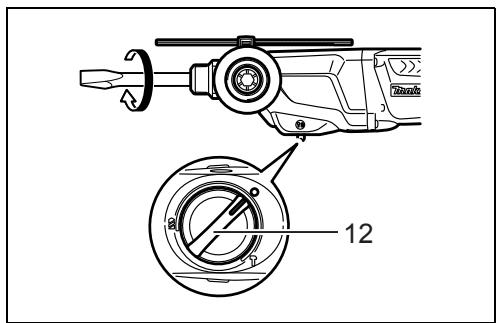

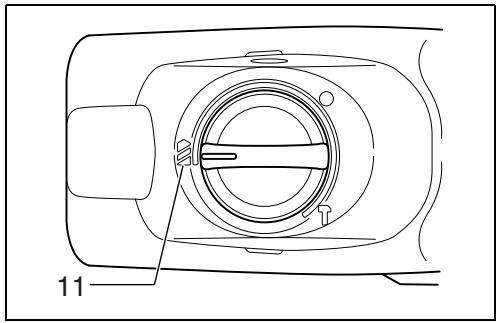

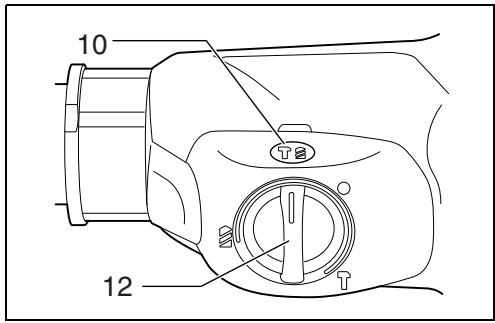

De werkingsfunctie kiezen (Fig. 6) Voor modellen HR2300, HR2600 en HR2601 Dit gereedschap is uitgerust met een werkingsfunctiekeuzeknop. Kies met de werkingsfunctie-keuzeknop één van de twee beschikbare werkingsfuncties die het meest geschikt is voor uw klus. Voor alleen ronddraaien, draait u de werkingsfunctie-keuzeknop zodat de pijlpunt op de knop naar het symbool m op het gereedschap wijst. Voor ronddraaien met hameren draait u de werkingsfunctie-keuzeknop zodat de pijlpunt op de knop naar het symbool op het gereedschap wijst. LET OP: • Stel de werkingsfunctie-keuzeknop altijd volledig in op het symbool van de juiste stand van uw keuze. Als u het gereedschap bedient met de werkingsfunctie-keuzeknop ingesteld tussen de twee werkingsfunctiesymbolen in, kan het gereedschap beschadigd raken. • Draai de werkingsfunctie-keuzeknop alleen nadat het gereedschap volledig tot stilstand is gekomen. Voor modellen HR2310T, HR2610, HR2610T, HR2611F en HR2611FT Ronddraaien met hameren (Fig. 7) Voor het boren in beton, metselwerk, enz., draait u de werkingsfunctie-keuzeknop naar het symbool . Gebruik een boor met een wolfraamcarbide punt. Alleen ronddraaien (Fig. 8) Voor het boren in hout, metaal of kunststofmaterialen, draait u de werkingsfunctie-keuzeknop naar het symbool m. Gebruik een spiraalboor of houtboor. Alleen hameren (Fig. 9) Voor het beitelen, bikken of sloopwerkzaamheden, draait u de werkingsfunctie-keuzeknop naar het symbool g. Gebruik een rond boor, koudbeitel, bikbeitel, enz. LET OP: • Draai de werkingsfunctie-keuzeknop niet terwijl het gereedschap onder belasting draait. Het gereedschap zal hierdoor worden beschadigd. • Om snelle slijtage van het omschakelmechanisme te voorkomen, zorgt u ervoor dat de werkingsfunctie-keuzeknop altijd precies in een van de drie standen staat.

INEENZETTEN LET OP: • Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

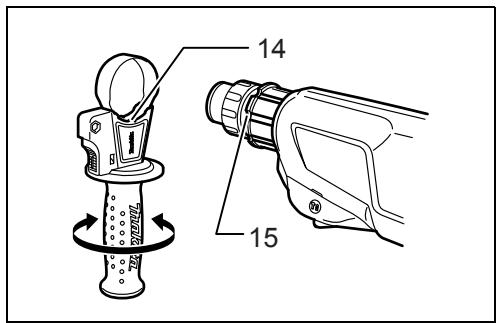

Zijhandgreep (hulphandgreep) (Fig. 10) LET OP: • Gebruik altijd de zijhandgreep om veilig te kunnen werken. Plaats de zijhandgreep zodanig over de kop van het gereedschap dat de uitsteeksels van de zijhandgreep in de groeven van het gereedschap passen. Draai daarna de zijhandgreep vast door deze in de gewenste stand rechtsom te draaien. De zijhandgreep kan 360° rond het gereedschap gedraaid worden en in iedere gewenste stand worden vastgezet.

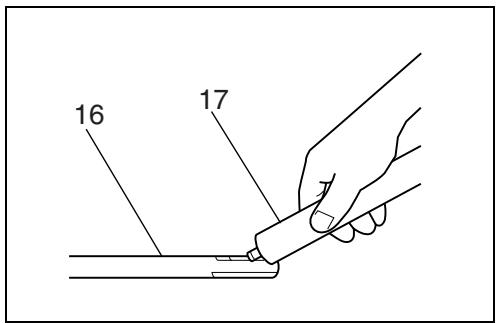

Boorvet Voordat u de boor aanbrengt, smeert u een beetje boorvet (ong. 0,5 tot 1 gram) op de kop van de boorschacht. Met een ingevette boorkop zal het gereedschap beter werken en langer meegaan.

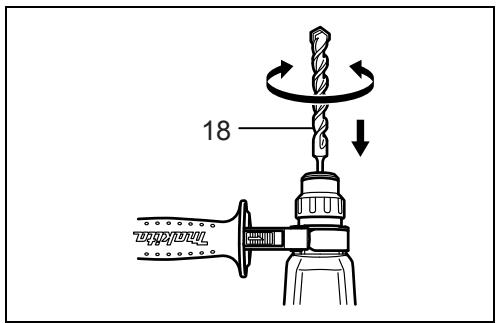

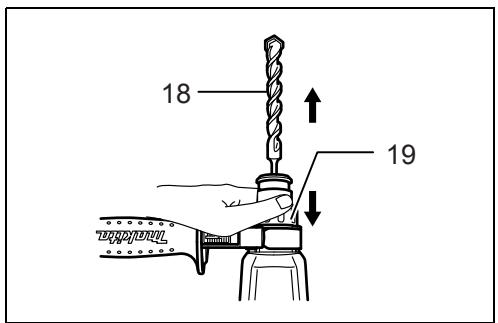

Aanbrengen en verwijderen van de boor Reinig de boorschacht en smeer er boorvet op alvorens de boor te plaatsen. (Fig. 11) Steek de boor in het gereedschap. Draai de boor en duw deze naar binnen tot zij vergrendelt. (Fig. 12) Controleer na het aanbrengen altijd of de boor stevig in het gereedschap is bevestigd door te proberen deze eruit te trekken. Om de boor te verwijderen, trekt u de boorkopmof helemaal omlaag en vervolgens de boor eruit. (Fig. 13)

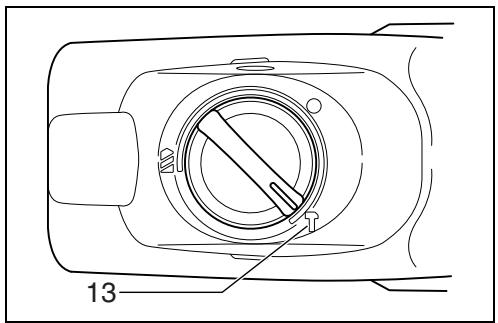

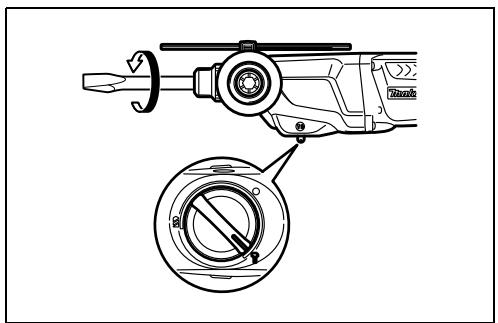

Boorhoek (bij beitelen, bikken of slopen) Voor modellen HR2310T, HR2610, HR2610T, HR2611F en HR2611FT De boor kan onder de gewenste hoek worden vastgezet. Om de boorhoek te veranderen, draait u de werkingsfunctie-keuzeknop naar het symbool O. Draai de boor naar de gewenste hoek. (Fig. 14) Draai de werkingsfunctie-keuzeknop naar het symbool g. (Fig. 15) Controleer daarna of de boor stevig op zijn plaats vastzit door deze iets te verdraaien.

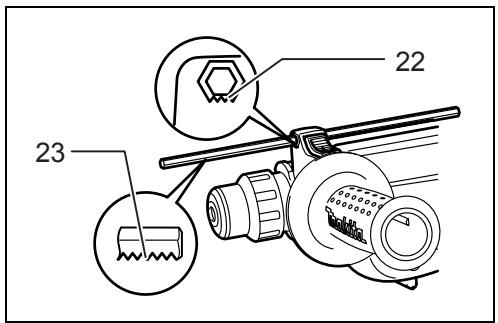

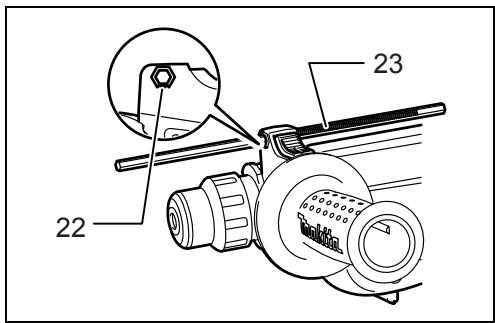

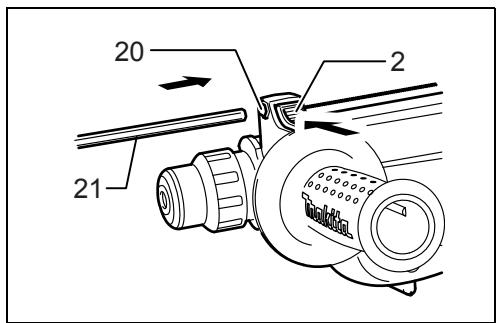

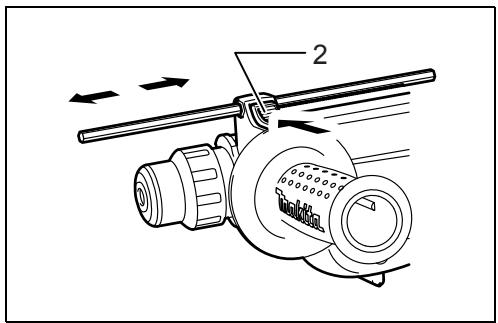

Diepteaanslag De diepteaanslag is handig voor het boren van gaten van gelijke diepte. (Fig. 16) Houd de vergrendelknop op de basis van de zijhandgreep ingedrukt in de richting van de pijl aangegeven in de afbeelding, en steek tegelijkertijd de diepteaanslag in het zeskantgat in de zijhandgreep. (Fig. 17) De diepteaanslag moet zodanig in het zeskantgat worden ingestoken dat de getande zijde van de diepteaanslag wijst naar de getande zijde van de zeskantgatmarkering op de zijhandgreep, zoals aangegeven in Fig. 18. Stel de diepteaanslag af op de gewenste diepte door deze heen en weer te bewegen terwijl u de vergrendelknop ingedrukt houdt. Nadat de diepteaanslag is afgesteld, laat u de vergrendelknop los om de diepteaanslag te vergrendelen. (Fig. 19) OPMERKING: • Als de diepteaanslag in het zeskantgat wordt ingestoken terwijl de getande zijde van de diepteaanslag niet wijst naar de getande zijde van de zeskantgatmarkering op de zijhandgreep, zoals aangegeven in afbeelding, kan de diepteaanslag niet worden vergrendeld.

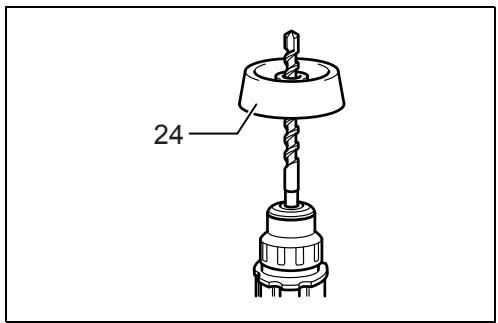

Stofvanger (Fig. 20) Gebruik de stofvanger om te voorkomen dat stof op het gereedschap en op uzelf terechtkomt wanneer u boven uw hoofd boort. Bevestig de stofvanger op de boor zoals aangegeven in Fig. 20. De diameter van de boren waaraan de stofvanger kan worden bevestigd is als volgt. Boordiameter Stofvanger 5

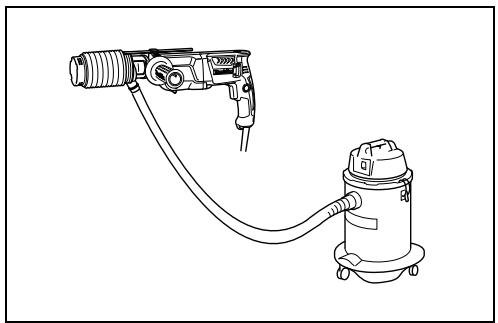

Er is ook een ander type stofvanger (accessoire) verkrijgbaar dat helpt voorkomen dat stof op het gereedschap en op uzelf terechtkomt wanneer u boven uw hoofd boort.

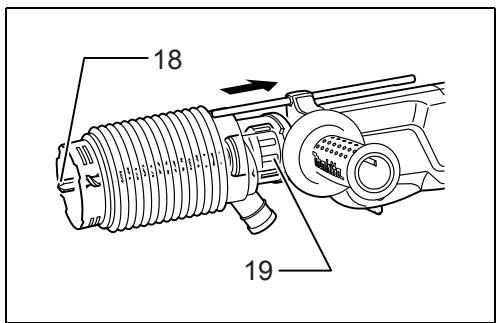

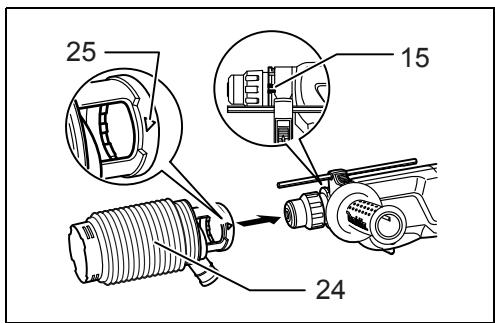

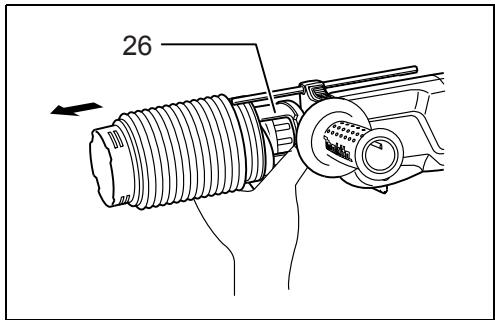

De stofvanger aanbrengen en verwijderen Alvorens de stofvanger aan te brengen, verwijdert u de boor zo nodig uit het gereedschap. Breng de stofvanger (accessoire) zodanig op het gereedschap aan dat het symbool op de stofvanger is uitgelijnd met de groeven op het gereedschap. (Fig. 21) Om de stofvanger te verwijderen, houdt u de boorkopmof getrokken in de richting aangegeven in Fig. 22 en trekt u tegelijkertijd de boor uit het gereedschap. Pak vervolgens het voetstuk van de stofvanger vast en trek het van het gereedschap af. (Fig. 23)

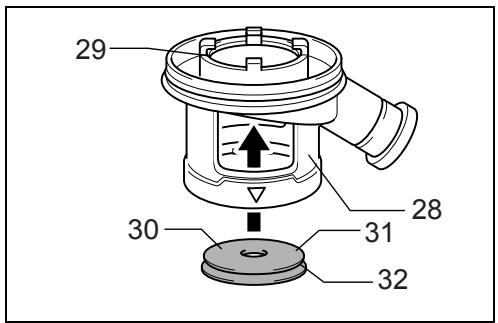

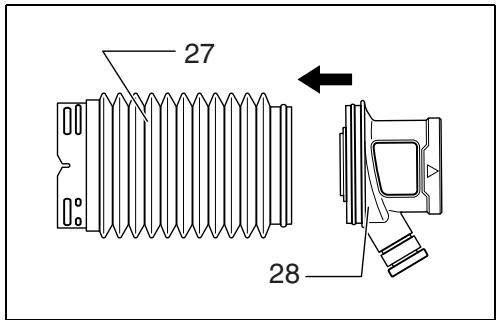

OPMERKING: • Bij het aanbrengen of verwijderen van de stofvanger kan de dop losraken. Als dat gebeurt, gaat u als volgt te werk. Verwijder de balg vanaf het voetstuk en plaats de dop, vanaf de kant zoals getoond in de afbeelding, met zijn bolle kant omhoog in het voetstuk, zodanig dat de groef in de dop past in de binnendiameter van het voetstuk. Plaats ten slotte de balg terug op het voetstuk. (Fig. 24, 25 en 26) OPMERKING: • Als u een stofzuiger aansluit op uw boorhamer, kunt u nog schoner werken. De dop moet uit de stofvanger worden verwijderd voordat u de stofzuiger aansluit. (Fig. 27)

BEDIENING Gebruik altijd de zijhandgreep (hulphandgreep) en houd het gereedschap tijdens gebruik stevig vast aan zowel de zijhandgreep als de hoofdhandgreep

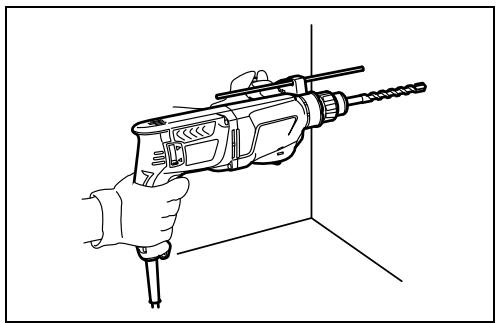

Gebruik als boorhamer (Fig. 28) Draai de werkingsfunctie-keuzeknop naar het symbool . Plaats de punt van de boor op de gewenste plaats waar het boorgat moet komen en knijp vervolgens de aan/uitschakelaar in. Forceer het gereedschap niet. Een lichte druk geeft de beste resultaten. Houd het gereedschap stevig vast en zorg dat het niet uitglijdt. Oefen geen grotere druk uit wanneer het boorgat verstopt raakt met schilfertjes of metaaldeeltjes. Laat in zo’n geval het gereedschap langzaam lopen en verwijder de boor gedeeltelijk uit het boorgat. Wanneer dit verschillende keren wordt herhaald, zal het boorgat schoon worden en kunt u normaal verder boren. Draai de werkingsfunctie-keuzeknop naar het symbool . LET OP: • Op het moment dat het boorgat doorbreekt, het boorgat verstopt raakt met schilfertjes of metaaldeeltjes, of de boorhamer de bewapening in het beton raakt, wordt een enorme en plotselinge kracht uitgeoefend op het gereedschap/de boor. Gebruik altijd de zijhandgreep (hulphandgreep) en houd het gereedschap tijdens gebruik stevig vast aan zowel de zijhandgreep als de hoofdhandgreep Als u dit niet doet, kunt u de controle over het gereedschap verliezen en mogelijk ernstig letsel veroorzaken. OPMERKING: • Terwijl het gereedschap onbelast wordt gebruikt, kan de boor excentrisch draaien. Het gereedschap centreert zichzelf automatisch tijdens het gebruik. Dit heeft geen nadelige invloed op de nauwkeurigheid van het boren.

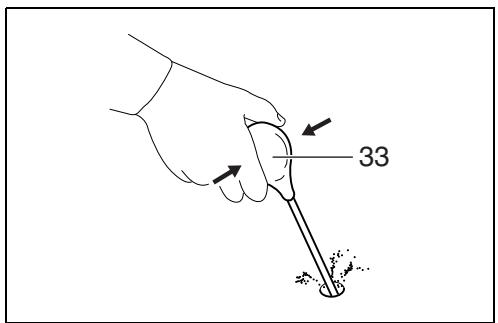

Blaasbalgje (los verkrijgbaar) (Fig. 29) Gebruik na het boren het blaasbalgje om het stof uit het boorgat te blazen.

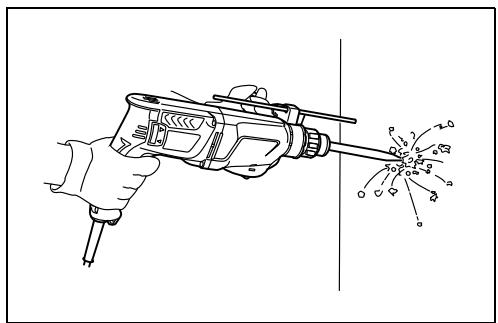

Beitelen/bikken/slopen Voor modellen HR2310T, HR2610, HR2610T, HR2611F en HR2611FT Draai de werkingsfunctie-keuzeknop naar het symbool g. Houd het gereedschap met beide handen stevig vast. Schakel het gereedschap in en oefen er enige kracht op uit zodat het gereedschap niet oncontroleerbaar in het rond springt. Het gereedschap werkt niet efficiënter als u grote druk op het gereedschap uitoefent. (Fig. 30)

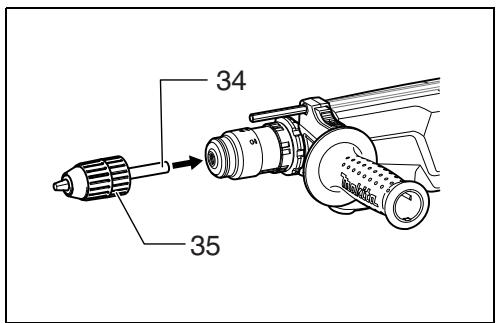

Boren in hout of metaal Voor modellen HR2300, HR2600, HR2601, HR2610 en HR2611F Gebruik de los verkrijgbare complete boorkop. Om deze aan te brengen, zie “Aanbrengen en verwijderen van de boor” op de vorige pagina. (Fig. 31) Voor modellen HR2310T, HR2610T en HR2611FT Gebruik de snelwisselboorkop als standaarduitrusting. Om deze aan te brengen, zie “De snelwisselkop voor SDS-plus vervangen” op de vorige pagina. (Fig. 32 en 33) Houd de ring op zijn plaats en draai de bus linksom om de klauwen in de boorkop te openen. Steek de boor zo ver mogelijk in de boorkop. Houd de ring stevig op zijn plaats en draai de bus rechtsom om de klauwen in de boorkop te sluiten. Om de boor te verwijderen, houdt u de ring op zijn plaats en draait u de bus linksom. (Fig. 34) Draai de werkingsfunctie-keuzeknop naar het symbool m. U kunt gaten tot een diameter van 13 mm in metaal en tot een diameter van 32 mm in hout boren. LET OP: • Gebruik nooit “Ronddraaien met hameren” wanneer de snelwisselboorkop op het gereedschap is aangebracht. De snelwisselboorkop kan worden beschadigd. Bovendien zal de boorkop loskomen wanneer de draairichting van het gereedschap wordt omgekeerd. • Het boren zal niet sneller verlopen als u hard op het gereedschap drukt. In feite zal dergelijk hard drukken alleen maar leiden tot beschadiging van de boor, verlaging van de prestaties van het gereedschap, en verkorting van de levensduur van het gereedschap. • Op het moment dat het boorgat doorbreekt wordt een enorme draaikracht uitgeoefend op het gereedschap/ de boor. Houd het gereedschap stevig vast en let goed op wanneer de boor door het werkstuk breekt. • Een vastgelopen boor kan eenvoudigweg worden verwijderd door de omkeerschakelaar in de stand voor achteruitdraaien te zetten en de boor achteruit uit het gat te laten draaien. Het gereedschap kan echter plotseling achteruit komen als u het niet stevig vasthoudt. • Zet kleine werkstukken altijd vast in een bankschroef of soortgelijk bevestigingsmiddel.

Diamantkroonboren Wanneer u werkzaamheden met diamantkroonboren uitvoert, moet u de werkingsfunctie-keuzeknop altijd naar het symbool m draaien voor “alleen ronddraaien”. LET OP: • Als u werkzaamheden met diamantkroonboren uitvoert in de stand “ronddraaien met hameren” kan de diamantkroonboor beschadigd raken.

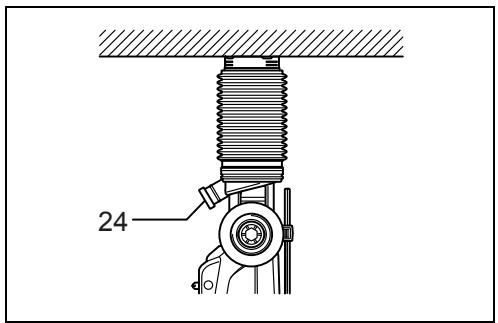

Gebruik van de stofvanger (accessoire) (Fig. 35) Bedien het gereedschap met de stofvanger tegen het plafond aan gedrukt. OPMERKING: • De stofvanger (accessoire) is uitsluitend bedoeld voor boren in keramische werkstukken, zoals beton en cement. Gebruik het gereedschap niet met de stofvanger wanneer u in metaal of soortgelijk materiaal boort. Bij gebruik van de stofvanger tijdens het boren in metaal kan de stofvanger worden beschadigd als gevolg van de warmte die door kleine metaaldeeltjes en dergelijke wordt gegenereerd. • Maak de stofvanger leeg voordat u de boor verwijdert.

• Zorg ervoor dat bij gebruik van de stofvanger de dop stevig op zijn plaats is aangebracht.

ONDERHOUD LET OP: • Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert. • Gebruik nooit benzine, wasbenzine, verdunner, alcohol, enz. Dit kan leiden tot verkleuren, vervormen of barsten. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, controle en vervanging van de koolborstels, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

OPTIONELE ACCESSOIRES LET OP: • Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden. Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum. • • • • • • • • • • • • • • • • • • • •

SDS-Plus boren met een wolfraamcarbide punt Kroonboor Puntbeitel Diamantkroonboor Koudbeitel Bikbeitel Sleuvenbeitel Boorkop montage Boorkop S13 Boorkopadapter Boorkopsleutel S13 Boorvet Zijhandgreep Diepteaanslag Blaasbalgje Stofvanger Voetstuk voor stofvanger Veiligheidsbril Plastic draagkoffer Sleutelloze boorkop

OPMERKING: • Sommige van de onderdelen in deze lijst kunnen bijgeleverd zijn als standaard-accessoires. Deze accessoires kunnen per land verschillend zijn.

Geluid De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745: Model HR2300, HR2601, HR2611F, HR2611FT Geluidsdrukniveau (LpA): 90 dB (A) Geluidsvermogenniveau (LWA): 101 dB (A) Onnauwkeurigheid (K): 3 dB (A) Model HR2310T, HR2600, HR2610, HR2610T Geluidsdrukniveau (LpA): 91 dB (A) Geluidsvermogenniveau (LWA): 102 dB (A) Onnauwkeurigheid (K): 3 dB (A) Draag gehoorbescherming ENG900-1

Trillingen De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745: Model HR2300, HR2600 Gebruikstoepassing: klopboren in beton Trillingsemissie (ah, HD): 15,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: boren in metaal Trillingsemissie (ah, D): 2,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Model HR2310T Gebruikstoepassing: klopboren in beton Trillingsemissie (ah, HD): 15,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: beitelen met extra zijhandgreep Trillingsemissie (ah, CHeq): 10,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: boren in metaal Trillingsemissie (ah, D): 2,5 m/s2 of lager Onnauwkeurigheid (K): 1,5 m/s2 Model HR2601 Gebruikstoepassing: klopboren in beton Trillingsemissie (ah, HD): 12,0 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: boren in metaal Trillingsemissie (ah, D): 2,5 m/s2 of lager Onnauwkeurigheid (K): 1,5 m/s2 Model HR2610 Gebruikstoepassing: klopboren in beton Trillingsemissie (ah, HD): 15,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: beitelen met extra zijhandgreep Trillingsemissie (ah, CHeq): 9,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: boren in metaal Trillingsemissie (ah, D): 2,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2

Model HR2610T Gebruikstoepassing: klopboren in beton Trillingsemissie (ah, HD): 15,0 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: beitelen met extra zijhandgreep Trillingsemissie (ah, CHeq): 9,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: boren in metaal Trillingsemissie (ah, D): 2,5 m/s2 of lager Onnauwkeurigheid (K): 1,5 m/s2 Model HR2611F Gebruikstoepassing: klopboren in beton Trillingsemissie (ah, HD): 12,0 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: beitelen met extra zijhandgreep Trillingsemissie (ah, CHeq): 9,0 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: boren in metaal Trillingsemissie (ah, D): 2,5 m/s2 of lager Onnauwkeurigheid (K): 1,5 m/s2 Model HR2611FT Gebruikstoepassing: klopboren in beton Trillingsemissie (ah, HD): 11,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: beitelen met extra zijhandgreep Trillingsemissie (ah, CHeq): 8,5 m/s2 Onnauwkeurigheid (K): 1,5 m/s2 Gebruikstoepassing: boren in metaal Trillingsemissie (ah, D): 2,5 m/s2 of lager Onnauwkeurigheid (K): 1,5 m/s2 ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. • De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: • De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt. • Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

Alleen voor Europese landen

EU-verklaring van conformiteit

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s): Aanduiding van de machine: Boorhamer Modelnr./Type: HR2300, HR2310T, HR2600, HR2601 in serie zijn geproduceerd en Voldoen aan de volgende Europese richtlijnen: 2006/42/EC En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Engeland

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s): Aanduiding van de machine: Combinatiehamer Modelnr./Type: HR2610, HR2610T, HR2611F, HR2611FT in serie zijn geproduceerd en Voldoen aan de volgende Europese richtlijnen: 2006/42/EC En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Engeland

13.7.2009 13.7.2009 Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN
