GEBRUIKSAANWIJZING HM1202 MAKITA

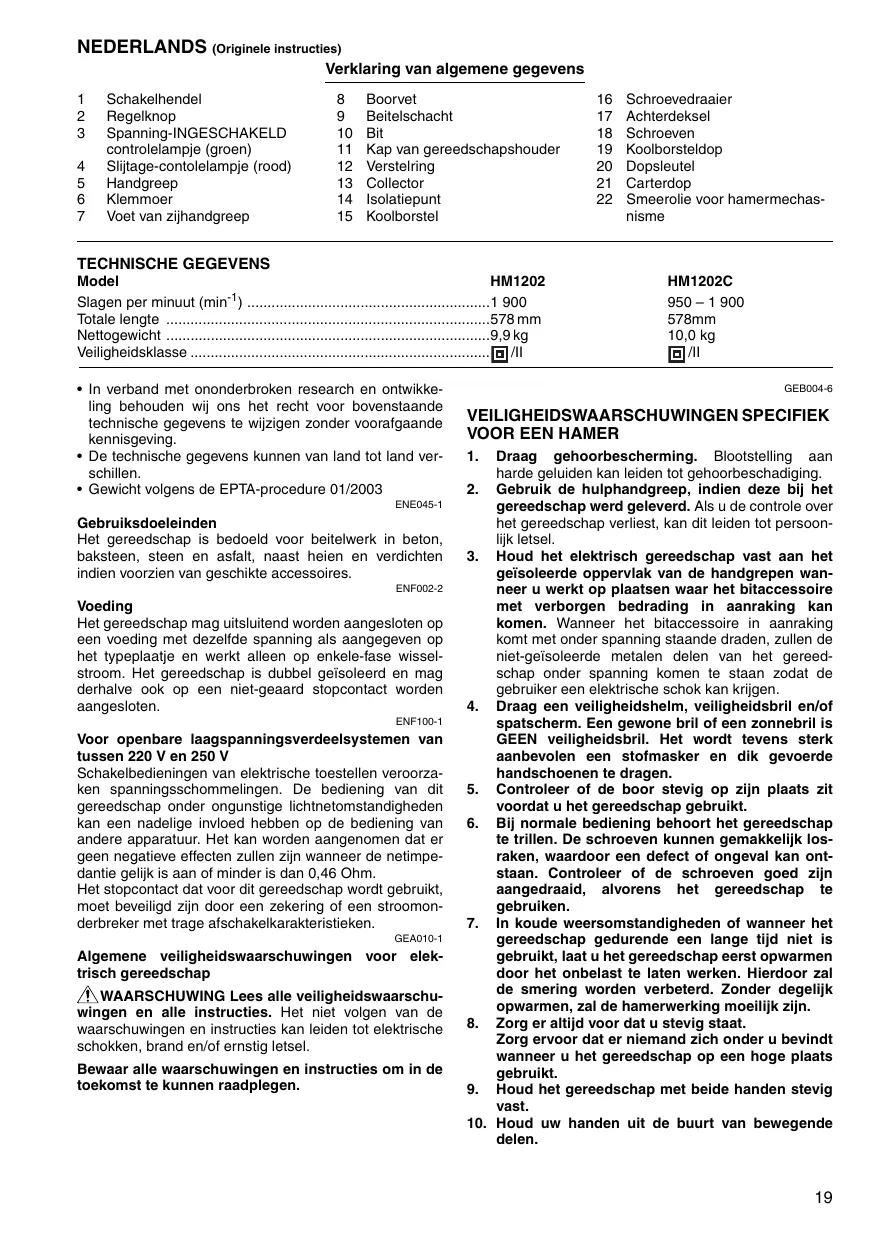

NEDERLANDS (Originele instructies) Verklaring van algemene gegevens 1 2 3 4 5 6 7

16 17 18 19 20 21 22

Schroevedraaier Achterdeksel Schroeven Koolborsteldop Dopsleutel Carterdop Smeerolie voor hamermechasnisme

TECHNISCHE GEGEVENS Model HM1202 Slagen per minuut (min-1) 1 900 Totale lengte 578 mm Nettogewicht 9,9 kg Veiligheidsklasse /II • In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. • De technische gegevens kunnen van land tot land verschillen. • Gewicht volgens de EPTA-procedure 01/2003 ENE045-1

Gebruiksdoeleinden Het gereedschap is bedoeld voor beitelwerk in beton, baksteen, steen en asfalt, naast heien en verdichten indien voorzien van geschikte accessoires. ENF002-2

Voeding Het gereedschap mag uitsluitend worden aangesloten op een voeding met dezelfde spanning als aangegeven op het typeplaatje en werkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geïsoleerd en mag derhalve ook op een niet-geaard stopcontact worden aangesloten. ENF100-1

Voor openbare laagspanningsverdeelsystemen van tussen 220 V en 250 V Schakelbedieningen van elektrische toestellen veroorzaken spanningsschommelingen. De bediening van dit gereedschap onder ongunstige lichtnetomstandigheden kan een nadelige invloed hebben op de bediening van andere apparatuur. Het kan worden aangenomen dat er geen negatieve effecten zullen zijn wanneer de netimpedantie gelijk is aan of minder is dan 0,46 Ohm. Het stopcontact dat voor dit gereedschap wordt gebruikt, moet beveiligd zijn door een zekering of een stroomonderbreker met trage afschakelkarakteristieken. GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

HM1202C 950 – 1 900 578mm 10,0 kg /II GEB004-6

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN HAMER 1.

Draag gehoorbescherming. Blootstelling aan harde geluiden kan leiden tot gehoorbeschadiging. 2. Gebruik de hulphandgreep, indien deze bij het gereedschap werd geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot persoonlijk letsel. 3. Houd het elektrisch gereedschap vast aan het geïsoleerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het bitaccessoire met verborgen bedrading in aanraking kan komen. Wanneer het bitaccessoire in aanraking komt met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen. 4. Draag een veiligheidshelm, veiligheidsbril en/of spatscherm. Een gewone bril of een zonnebril is GEEN veiligheidsbril. Het wordt tevens sterk aanbevolen een stofmasker en dik gevoerde handschoenen te dragen. 5. Controleer of de boor stevig op zijn plaats zit voordat u het gereedschap gebruikt. 6. Bij normale bediening behoort het gereedschap te trillen. De schroeven kunnen gemakkelijk losraken, waardoor een defect of ongeval kan ontstaan. Controleer of de schroeven goed zijn aangedraaid, alvorens het gereedschap te gebruiken. 7. In koude weersomstandigheden of wanneer het gereedschap gedurende een lange tijd niet is gebruikt, laat u het gereedschap eerst opwarmen door het onbelast te laten werken. Hierdoor zal de smering worden verbeterd. Zonder degelijk opwarmen, zal de hamerwerking moeilijk zijn. 8. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand zich onder u bevindt wanneer u het gereedschap op een hoge plaats gebruikt. 9. Houd het gereedschap met beide handen stevig vast. 10. Houd uw handen uit de buurt van bewegende delen.

11. Laat het gereedschap niet ingeschakeld liggen. Bedien het gereedschap alleen wanneer u het vasthoudt. 12. Richt het gereedschap niet op iemand in de buurt terwijl het is ingeschakeld. De boor zou eruit kunnen vliegen en iemand ernstig verwonden. 13. Raak de boor en onderdelen in de buurt van de boor niet onmiddellijk na gebruik aan. Zij kunnen bijzonder heet zijn en brandwonden op uw huid veroorzaken. 14. Laat het gereedschap niet onnodig onbelast draaien. 15. Sommige materialen bevatten chemische stoffen die giftig kunnen zijn. Neem voorzorgsmaatregelen tegen het inademen van stof en contact met de huid. Volg de veiligheidsinstructies van de leverancier van het materiaal op.

BEWAAR DEZE INSTRUCTIES. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende product altijd strikt in acht. VERKEERD GEBRUIK of het niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIES LET OP: • Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen.

Werking van de schakelaarhendel (Fig. 1) LET OP: • Alvorens de stekker van het gereedschap in het stopkontakt te steken, altijd kontroleren of het gereedschap is uitgeschakeld. Om het gereedschap in te schakelen, de schakelhendel op de linkerzijde van het gereedschap indrukken. Om het gereedschap uit te schakelen, de schakelhendel op de rechterzijde van het gereedschap indrukken.

Snelheidsregeling (Fig. 2) Alleen voor HM1202C Het aantal slagen per minuut kan worden ingesteld door de stelknop te draaien. Dit is zelfs mogelijk terwijl het gereedschap is ingeschakeld. De regelknop is voorzien van de cijfers 1 (laagste snelheid) tot en met 6 (topsnelheid). Raadpleeg de onderstaande tabel voor de verhouding tussen de cijferindikaties op de regelknop en het aantal slagen per minuut.

LET OP: • De snelheidsinstelschaal kan slechts tot stand 6 worden gedraaid en teruggedraaid tot stand 1. Probeer niet voorbij stand 1 of 6 te draaien omdat hierdoor mogelijk de snelheidsregeling niet meer werkt.

Controlelampje (Fig. 3) Alleen voor HM1202C Het groene spanning-INGESCHAKELD controlelampje gaat aan wanneer het gereedschap wordt INGESCHAKELD. Indien het controlelampje brandt maar het gereedschap niet start, zijn de koolborstels mogelijk versleten of is er een defekt in de elektrische keten of de motor. Indien het controlelampje niet aangaat en het gereedschap niet start, is de AAN/UIT schakelaar of het netsnoer mogelijk defekt. Het rode slijtage-controlelampje gaat aan wanneer de koolborstels bijna versleten zijn, om aan te geven dat het gereedschap een onderhoudsbeurt nodig heeft. Na ongeveer 8 gebruiksuren zal de motor automatisch afslaan.

INEENZETTEN LET OP: • Controleer altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

Zijhandgreep (hulphandgreep) (Fig. 4 en 5) De zijhandgreep is 360° vertikaal verstelbaar en kan in elke gewenste positie worden vastgezet. U kunt deze ook in acht verschillende posities horizontaal voorwaarts of achterwaarts vastzetten. Draai gewoon de klemmoer los en zet de zijhandgreep in de gewenste positie. Draai daarna de klemmoer weer stevig vast. De zijhandgreep kan ook in de achtergroef worden gemonteerd. Draai de klemmoer los en verwijd de voet van de zijhandgreep. Schuif de zijhandgreep naar achteren in de achtergroef en zet deze vast met de klemmoer.

Installeren of verwijderen van de beitel (Fig. 6, 7 en 8) Reinig de bitschacht en smeer er bitvet op alvorens de bit te plaatsen. Draai het bit en duw hem naar binnen tot hij vergrendelt. Als het bit niet naar binnen kan worden geduwd, haalt u het bit eruit. Trek de bithouderafdekking enkel keren omlaag. Draai daarna het bit en duw hem naar binnen tot hij vergrendelt. Controleer na het aanbrengen altijd of het bit stevig in het gereedschap is bevestigd door te proberen deze eruit te trekken. Om de boor te verwijderen, trekt u de bithouderafdekking helemaal omlaag en trekt u het bit eruit.

Beitelhoek (Fig. 9) De beitel kan in 12 verschillende hoeken worden vastgezet. Om de beitelhoek te veranderen, schuift u de verstelring naar voren en dan draait u de verstelring om de beitelhoek te veranderen. Bij de gewenste hoek schuift u de verstelring naar zijn oorspronkelijke positie terug. De beitel zal op zijn plaats vergrendelen. OPMERKING: • Wanneer de beitel niet op het gereedschap is gemonteerd, kan de verstelring niet worden verdraaid.

BEDIENING Afbikken/beitelen/slopen (Fig. 10) Houd het gereedschap met beide handen stevig vast. Schakel het gereedschap in en oefen er enige kracht op uit zodat het gereedschap niet oncontroleerbaar in het rond springt. Het gereedschap werkt niet efficiënter als u grote druk op het gereedschap uitoefent.

ONDERHOUD LET OP: • Zorg er altijd voor dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert. • Gebruik nooit benzine, wasbenzine, verdunner, alcohol en dergelijke. Hierdoor het verkleuring, vervormingen en barsten worden veroorzaakt.

Vervangen van de koolborstels (Fig. 11, 12 en 13) Wanneer de isolatiepunt binnenin de koolborstel bloot ligt en de collector raakt, schakelt deze automatisch de motor uit. Wanneer dit gebeurt, moeten beide koolborstels worden vervangen. Houd de koolborstels schoon en zorg ervoor dat ze vrij kunnen bewegen in de houders. Beide koolborstels dienen tegelijkertijd te worden vervangen. Gebruik alleen identieke koolborstels. Verwijder de schroeven waarmee de achterkap is vastgezet. Wip de achterkap met behulp van een schroevendraaier omhoog en verwijder hem Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe erin, en zet de koolborsteldoppen goed vast.

Smeren (Fig. 14, 15 en 16) Het is niet nodig dit gereedschap iedere uur of iedere dag te smeren omdat het is uitgerust met een gesloten smeersysteem. U moet het gereedschap opnieuw smeren na iedere zes maanden gebruiksduur. Stuur het hele gereedschap naar een erkend Makita-servicecentrum om te worden gesmeerd. Indien de omstandigheden echter vereisen dat u het gereedschap zelf smeert, gaat u als volgt te werk. Schakel het gereedschap enkele minuten in om het op te warmen. Schakel het gereedschap uit en trek vervolgens de stekker uit het stopcontact. Draai de zes schroeven los en verwijder de handgreep.

Veeg het oude vet aan de binnenkant weg en vervang dit door nieuw vet (30 g). Gebruik uitsluitend Makita-hamervet (los verkrijgbaar). Als u meer dan de aangegeven hoeveelheid vet bijvult (ong. 30 g), kan dit leiden tot een verkeerde hamerwerking of een defect van het gereedschap. Vul niet meer dan de aangegeven hoeveelheid vet bij. Breng de carterdop opnieuw aan en draai deze met de dopsleutel vast. LET OP: • Draai de carterdeksel niet te vast aan. Deze is gemaakt van hars en is derhalve breekbaar. • Pas op dat u de aansluitklemmen of de leidingdraden niet beschadigt. Wees vooral voorzichtig tijdens het verwijderen van het oud smeervet en het aanbrengen van de handgreep. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

ACCESSOIRES LET OP: • Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven gebruiksdoeleinden. Mocht u meer informatie willen hebben over deze accessoires, dan kunt u contact opnemen met uw plaatselijke Makita-servicecentrum. • Puntbeitel (SDS-max) • Koudbeite (SDS-max)l • Bikbeitel (SDS-max) • Steenblad (SDS-max) • Ram • Boorvet • Hamervet • Plastic draagtas ENG905-1

Geluid De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745: Geluidsdrukniveau (LpA): 85 dB (A) Geluidsvermogenniveau (LWA): 99 dB (A) Onzekerheid (K): 2,6 dB (A) Draag gehoorbescherming ENG900-1

Trillingen De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60745: Gebruikstoepassing: beitelen Trillingsemissie (ah, CHeq): 16,5 m/s2 Onzekerheid (K): 1,5 m/s2

Verwijder het deksel van de krukafdekking met een dopsleutel. Plaats het gereedschap op een tafel met het bituiteinde omhoog gericht. Hierdoor kan het oude vet zich in de krukkast verzamelen.

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. • De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: • De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt. • Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). ENH212-11

Alleen voor Europese landen

EU-verklaring van conformiteit Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s): Aanduiding van de machine: Breekhamer Modelnr./Type: HM1202, HM1202C Technische gegevens: zie de tabel “TECHNISCHE GEGEVENS”. in serie zijn geproduceerd en Voldoet aan de volgende Europese richtlijnen: 2000/14/EC, 2006/42/EC En is gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Engeland De conformiteitsbeoordelingsprocedure vereist door Richtlijn 2000/14/EG was is Overeenstemming met annex VIII. Officiële instantie: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Identificatienummer 0197 Gemeten geluidsvermogenniveau: 99 dB (A) Gegarandeerd geluidsvermogenniveau: 101 dB (A) 10.8.2010

Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN
