BEDIENUNGSANLEITUNG HM1202 MAKITA

Stemmhammer Betriebsanleitung

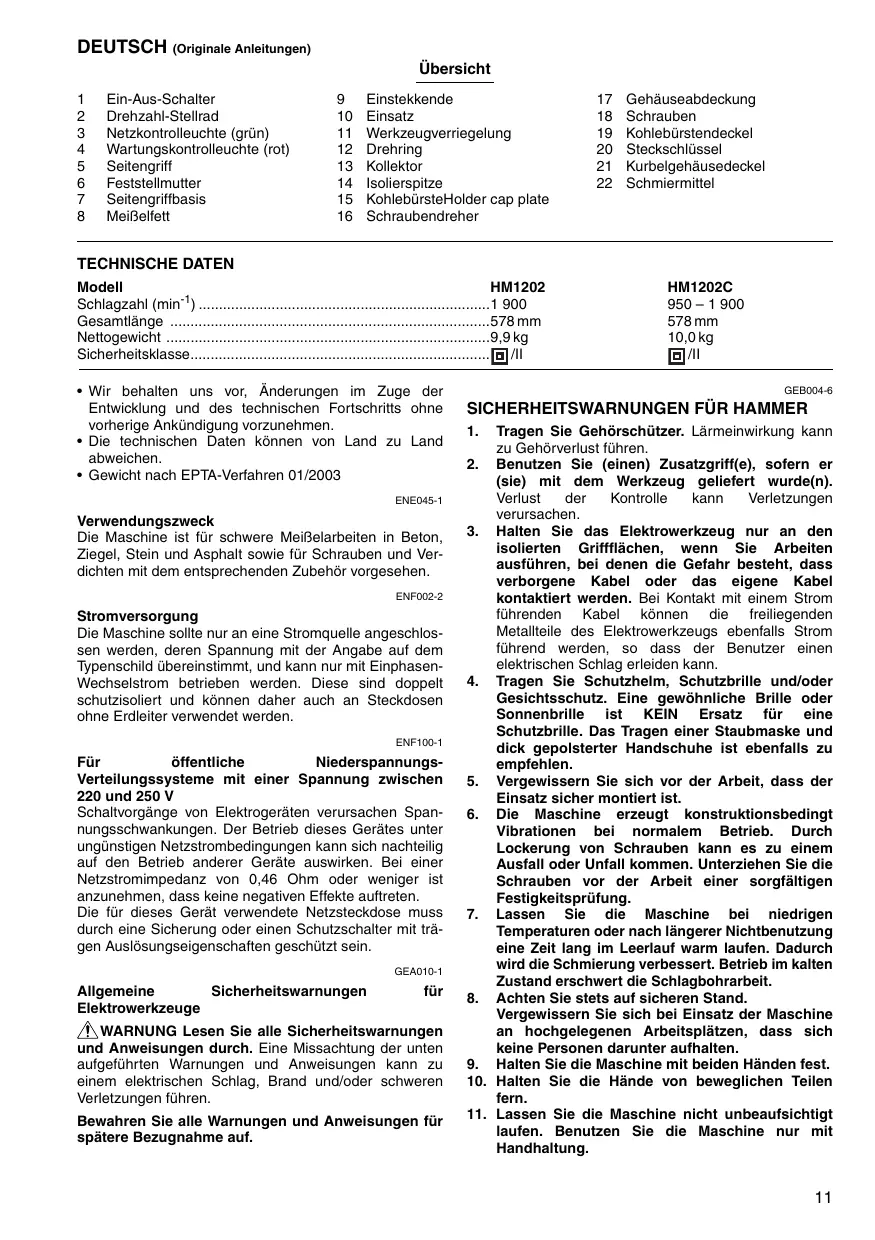

DEUTSCH (Originale Anleitungen) Übersicht

Ein-Aus-Schalter Drehzahl-Stellrad Netzkontrolleuchte (grün) Wartungskontrolleuchte (rot) Seitengriff Feststellmutter Seitengriffbasis Meißelfett

Einstekkende Einsatz Werkzeugverriegelung Drehring Kollektor Isolierspitze KohlebürsteHolder cap plate Schraubendreher

Gehäuseabdeckung Schrauben Kohlebürstendeckel Steckschlüssel Kurbelgehäusedeckel Schmiermittel TECHNISCHE DATEN Modell HM1202 Schlagzahl (min-1) ........................................................................1 900 Gesamtlänge ...............................................................................578 mm Nettogewicht ................................................................................9,9 kg Sicherheitsklasse.......................................................................... /II

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land abweichen.
• Gewicht nach EPTA-Verfahren 01/2003 ENE045-1 Verwendungszweck Die Maschine ist für schwere Meißelarbeiten in Beton, Ziegel, Stein und Asphalt sowie für Schrauben und Verdichten mit dem entsprechenden Zubehör vorgesehen. ENF002-2 Stromversorgung Die Maschine sollte nur an eine Stromquelle angeschlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit EinphasenWechselstrom betrieben werden. Diese sind doppelt schutzisoliert und können daher auch an Steckdosen ohne Erdleiter verwendet werden. ENF100-1 Für öffentliche NiederspannungsVerteilungssysteme mit einer Spannung zwischen 220 und 250 V Schaltvorgänge von Elektrogeräten verursachen Spannungsschwankungen. Der Betrieb dieses Gerätes unter ungünstigen Netzstrombedingungen kann sich nachteilig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,46 Ohm oder weniger ist anzunehmen, dass keine negativen Effekte auftreten. Die für dieses Gerät verwendete Netzsteckdose muss durch eine Sicherung oder einen Schutzschalter mit trägen Auslösungseigenschaften geschützt sein. GEA010-1 Allgemeine Sicherheitswarnungen Elektrowerkzeuge für WARNUNG Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. HM1202C 950 – 1 900 578 mm 10,0 kg /II GEB004-6

SICHERHEITSWARNUNGEN FÜR HAMMER

Tragen Sie Gehörschützer. Lärmeinwirkung kann zu Gehörverlust führen.

2. Benutzen Sie (einen) Zusatzgriff(e), sofern er

(sie) mit dem Werkzeug geliefert wurde(n). Verlust der Kontrolle kann Verletzungen verursachen.

3. Halten Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

4. Tragen Sie Schutzhelm, Schutzbrille und/oder

Gesichtsschutz. Eine gewöhnliche Brille oder Sonnenbrille ist KEIN Ersatz für eine Schutzbrille. Das Tragen einer Staubmaske und dick gepolsterter Handschuhe ist ebenfalls zu empfehlen.

5. Vergewissern Sie sich vor der Arbeit, dass der

Einsatz sicher montiert ist.

6. Die Maschine erzeugt konstruktionsbedingt

Vibrationen bei normalem Betrieb. Durch Lockerung von Schrauben kann es zu einem Ausfall oder Unfall kommen. Unterziehen Sie die Schrauben vor der Arbeit einer sorgfältigen Festigkeitsprüfung.

7. Lassen Sie die Maschine bei niedrigen

Temperaturen oder nach längerer Nichtbenutzung eine Zeit lang im Leerlauf warm laufen. Dadurch wird die Schmierung verbessert. Betrieb im kalten Zustand erschwert die Schlagbohrarbeit.

8. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

9. Halten Sie die Maschine mit beiden Händen fest.

10. Halten Sie die Hände von beweglichen Teilen

11. Lassen Sie die Maschine nicht unbeaufsichtigt

laufen. Benutzen Sie die Maschine nur mit Handhaltung.

12. Richten Sie die Maschine während des Betriebs

nicht auf umstehende Personen. Der Einsatz könnte herausschnellen und schwere Verletzungen verursachen.

13. Vermeiden Sie eine Berührung des Einsatzes

oder der umliegenden Teile unmittelbar nach der Bearbeitung, weil die Teile noch sehr heiß sind und Hautverbrennungen verursachen können.

14. Lassen Sie die Maschine nicht unnötig im

15. Manche Materialien können giftige Chemikalien

enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen. FUNKTIONSBESCHREIBUNG VORSICHT:

• Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist. Schalterfunktion (Abb. 1) VORSICHT:
• Vor dem Anschließen der Maschine an das Stromnetz stets überprüfen, daß die Maschine abgeschaltet ist. Zum Einschalten den EIN-/AUS-Schalter an der linken Seite des Gehäuses drücken. Zum Ausschalten den EIN/AUS-Schalter an der rechten Seite des Gehäuses drükken. Schlagzahlvorwahl (Abb. 2) Nur für HM1202C Die Schlagzahl pro Minute kann durch Drehen des Stellrads eingestellt werden. Dies ist auch während des Betriebs möglich. Das Drehzahl-Stellrad ist von “1” (niedrigste Schlagzahl) bis “6” (höchste Schlagzahl) markiert. Die nachstehende Tabelle zeigt den Zusammenhang zwischen der vorgewählten Einstellung und der Schlagzahl. Einstellung DrehzahlStellrad Schlagzahl

• Das Drehzahl-Stellrad lässt sich nur bis 6 und zurück auf 1 drehen. Wird es gewaltsam über 6 oder 1 hinaus gedreht, lässt sich die Drehzahl möglicherweise nicht mehr einstellen. Kontrolleuchten (Abb. 3) Nur für HM1202C Beim Einschalten der Maschine leuchtet die grüne Netzkontrolleuchte auf. Sollte die Maschine nicht anlaufen, liegt ein Defekt des Motors, der Regelelektronik bzw. der Kohlebürsten vor. Sollte die Netzkontrolleuchte nicht leuchten und die Maschine sich nicht einschalten lassen, kann ein Schalter-bzw. Netzkabeldefekt vorliegen. Die rote Wartungskontrolleuchte signalisiert den erforderlichen Kohlebürstenwechsel und Wartung. Die Maschine schaltet ca. 8 Betriebsstunden nach Aufleuchten der Wartungskontrolleuchte selbsttätig ab. MONTAGE VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass sie ausgeschaltet und vom Stromnetz getrennt ist. Seitengriff (Zusatzgriff) (Abb. 4 & 5) Durch Lösen der Feststellmutter kann der Seitengriff um 360° gedreht und in jeder gewünschten Position gesichert werden. Der Griff läßt sich außerdem in acht verschiedene Positionen schwenken. Danach die Feststellmutter fest anziehen. Der Seitengriff kann auch in der hinteren Nut montiert werden. Die Feststellmutter lösen, und die Seitengriffbasis verbreitern. Den Seitengriff zur hinteren Nut zurückschieben und mit der Feststellmutter sichern. Montage und Demontage des Einsatzes (Abb. 6, 7 und 8) Den Einsatzschaft vor der Montage des Einsatzes reinigen und mit dem mitgelieferten Bohrer-/Meißelfett schmieren. Den Einsatz in die Maschine einführen. Den Einsatz drehen und hineindrücken, bis er einrastet. Falls sich der Einsatz nicht hineindrücken lässt, ist es wieder zu entfernen. Die Werkzeugaufnahmeabdeckung mehrmals nach unten ziehen. Dann den Einsatz wieder einführen. Den Einsatz drehen und hineindrücken, bis er einrastet. Prüfen Sie nach der Montage stets den sicheren Sitz des Einsatzes durch Zugversuch. Zum Entfernen des Einsatzes die Werkzeugaufnahmeabdeckung bis zum Anschlag nach unten ziehen und den Einsatz herausziehen.

Einsatzwerkzeug-Position (Abb. 9) Das Einsatzwerkzeug kann in 12 verschiedenen Positionen gesichert werden. Zur Änderung der Position den Drehring nach vorn schieben, in die gewünschte Position drehen, anschließend in die Ausgangsstellung zurückschieben und leicht drehen, bis das Einsatzwerkzeug hörbar einrastet. Dadurch wird das Einsatzwerkzeug gesichert. HINWEIS:

• Der Umschaltring läßt sich nicht drehen, wenn kein Einsatzwerkzeug an der Maschine angebracht ist. BETRIEB Meißeln/Abklopfen/Demolieren (Abb. 10) Halten Sie die Maschine mit beiden Händen fest. Die Maschine einschalten und mit leichtem Druck führen, damit sie nicht unkontrolliert springt. Übermäßige Druckausübung auf die Maschine bewirkt keine Erhöhung der Arbeitsleistung. WARTUNG VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen oder Wartungsarbeiten stets daran, die Maschine auszuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Auswechseln der Kohlebürsten (Abb. 11, 12 und 13) Wenn der Kunststoff-Isolierstift in der Kohlebürste freigelegt wird, so dass er den Kollektor berührt, schaltet sich der Motor automatisch aus. In diesem Fall müssen beide Kohlebürsten erneuert werden. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollten gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten. Die Schrauben, mit denen die Rückabdeckung befestigt ist, entfernen. Die Rückabdeckung mit einem Schraubendreher hochdrücken und abnehmen. Die Bürstenhalterkappen mit einem Schraubendreher herausdrehen. Die abgenutzten Kohlebürsten herausnehmen, die neuen einsetzen, und dann die Bürstenhalterkappen wieder eindrehen. Schmierung (Abb. 14, 15 und 16) Diese Maschine benötigt keine stündliche oder tägliche Schmierung, weil sie mit einem versiegelten Fettschmiersystem ausgestattet ist. Die Schmierung sollte alle 6 Betriebsmonate erneuert werden. Schicken Sie die komplette Maschine für diesen Schmierdienst zu einer Makita-Vertragswerkstatt oder einem Kundendienstzentrum. Sollte es aufgrund der Umstände jedoch notwendig sein, dass Sie die Schmierung selbst ausführen, gehen Sie wie folgt vor. Lassen Sie die Maschine einige Minuten lang warmlaufen. Schalten Sie dann die Maschine aus, und trennen Sie sie vom Stromnetz. Die sechs Schrauben lösen und den Griff abnehmen. Wischen Sie das Altfett aus, und ersetzen Sie es durch frisches Fett (30 g). Verwenden Sie nur Hammerfett von Makita (Sonderzubehör). Bei Überschreitung der vorgeschriebenen Fettmenge (ca. 30 g) kann es zu Störungen des Hammerbetriebs oder Versagen der Maschine kommen. Füllen Sie nur die vorgeschriebene Fettmenge ein. Den Kurbelgehäusedekkel wieder einschrauben und mit dem Steckschlüssel anziehen. VORSICHT:
• Ziehen Sie den Kurbelgehäusedeckel nicht übermäßig fest an. Er besteht aus Kunstharz und könnte beschädigt werden.
• Achten Sie sorgfältig darauf, daß die Steckverbinder oder elektrischen Leitungen nicht beschädigt werden, besonders beim Abwischen des verbrauchten Schmiermittels und beim Anbringen des Griffes. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von autorisierten Makita-Kundendienstzentren unter ausschließlicher Verwendung von MakitaOriginalersatzteilen ausgeführt werden. ZUBEHÖR VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Gerät empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre MakitaKundendienststelle.
• Spitzmeißel (SDS-max)
• Trasportkoffer ENG905-1 Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745: Schalldruckpegel (LpA): 85 dB (A) Schallleitungspegel (LWA): 99 dB (A) Ungewissheit (K): 2,6 dB (A) Tragen Sie Gehörschützer ENG900-1 Vibration Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745: Arbeitsmodus: Meißeln Vibrationsemission (ah, CHeq): 16,5 m/s2 Ungewissheit (K): 1,5 m/s2 Den Kurbeldeckel mit einem Steckschlüssel abmontieren. Legen Sie die Maschine mit nach oben gerichteter Werkzeugaufnahme auf den Tisch. Dadurch kann sich das Altfett im Kurbelgehäuse ansammeln.

• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Werkzeugen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG:
• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs vom angegebenen Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). ENH212-11 Nur für europäische Länder EG-Übereinstimmungserklärung Wir, die Firma Makita als verantwortlicher Hersteller, erklären, dass die folgende(n) Makita-Maschine(n): Bezeichnung der Maschine: Stemmhammer Modell-Nr./ Typ: HM1202, HM1202C Technische Daten: Siehe Tabelle “TECHNISCHE DATEN”. der Serienproduktion entstammen und den folgenden europäischen Richtlinien entsprechen: 2000/14/EC, 2006/42/EC und gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt werden: EN60745 Die technische Dokumentation befindet sich im Bestand unserer autorisierten Vertretung in Europa, nämlich: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England Das von der Richtlinie 2000/14/EG geforderte Konformitätsbewertungsverfahren war in Übereinstimmung mit Anhang VIII. Gemeldete Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Identifikationsnummer 0197 Gemessener Schallleistungspegel: 99 dB (A) Garantierter Schallleistungspegel: 101 dB (A)
