MANUALE UTENTE HM1202 MAKITA

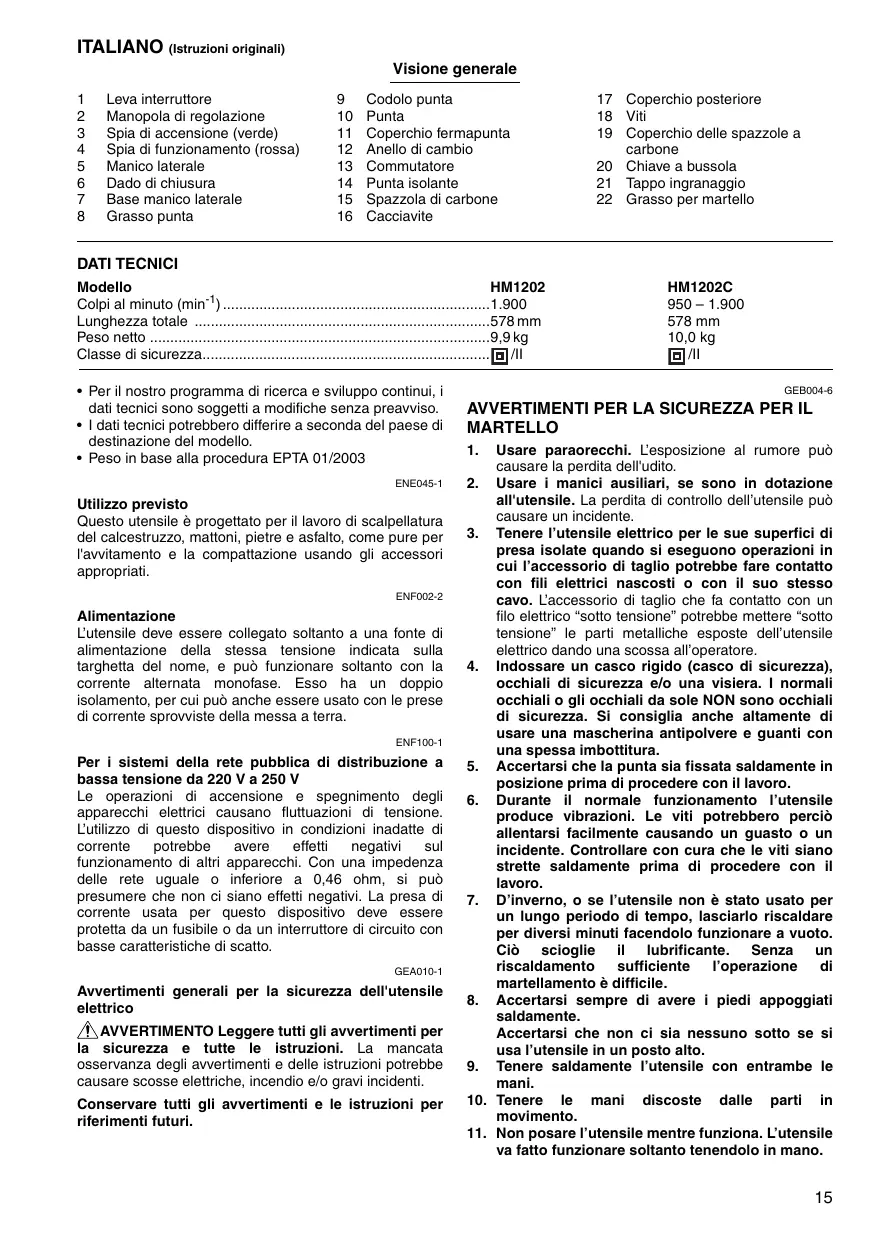

ITALIANO (Istruzioni originali) Visione generale

Leva interruttore Manopola di regolazione Spia di accensione (verde) Spia di funzionamento (rossa) Manico laterale Dado di chiusura Base manico laterale Grasso punta

Codolo punta Punta Coperchio fermapunta Anello di cambio Commutatore Punta isolante Spazzola di carbone Cacciavite 17 Coperchio posteriore 18 Viti 19 Coperchio delle spazzole a carbone 20 Chiave a bussola 21 Tappo ingranaggio 22 Grasso per martello DATI TECNICI Modello HM1202 Colpi al minuto (min-1) ..................................................................1.900 Lunghezza totale .........................................................................578 mm Peso netto ....................................................................................9,9 kg Classe di sicurezza....................................................................... /II

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedura EPTA 01/2003 ENE045-1 Utilizzo previsto Questo utensile è progettato per il lavoro di scalpellatura del calcestruzzo, mattoni, pietre e asfalto, come pure per l'avvitamento e la compattazione usando gli accessori appropriati. ENF002-2 Alimentazione L’utensile deve essere collegato soltanto a una fonte di alimentazione della stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento, per cui può anche essere usato con le prese di corrente sprovviste della messa a terra. ENF100-1 Per i sistemi della rete pubblica di distribuzione a bassa tensione da 220 V a 250 V Le operazioni di accensione e spegnimento degli apparecchi elettrici causano fluttuazioni di tensione. L’utilizzo di questo dispositivo in condizioni inadatte di corrente potrebbe avere effetti negativi sul funzionamento di altri apparecchi. Con una impedenza delle rete uguale o inferiore a 0,46 ohm, si può presumere che non ci siano effetti negativi. La presa di corrente usata per questo dispositivo deve essere protetta da un fusibile o da un interruttore di circuito con basse caratteristiche di scatto. GEA010-1 Avvertimenti generali per la sicurezza dell'utensile elettrico AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi incidenti. Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri. HM1202C 950 – 1.900 578 mm 10,0 kg /II GEB004-6

Usare paraorecchi. L’esposizione al rumore può causare la perdita dell'udito.

2. Usare i manici ausiliari, se sono in dotazione

all'utensile. La perdita di controllo dell’utensile può causare un incidente.

3. Tenere l’utensile elettrico per le sue superfici di

presa isolate quando si eseguono operazioni in cui l’accessorio di taglio potrebbe fare contatto con fili elettrici nascosti o con il suo stesso cavo. L’accessorio di taglio che fa contatto con un filo elettrico “sotto tensione” potrebbe mettere “sotto tensione” le parti metalliche esposte dell’utensile elettrico dando una scossa all’operatore.

4. Indossare un casco rigido (casco di sicurezza),

occhiali di sicurezza e/o una visiera. I normali occhiali o gli occhiali da sole NON sono occhiali di sicurezza. Si consiglia anche altamente di usare una mascherina antipolvere e guanti con una spessa imbottitura.

5. Accertarsi che la punta sia fissata saldamente in

posizione prima di procedere con il lavoro.

6. Durante il normale funzionamento l’utensile

produce vibrazioni. Le viti potrebbero perciò allentarsi facilmente causando un guasto o un incidente. Controllare con cura che le viti siano strette saldamente prima di procedere con il lavoro.

7. D’inverno, o se l’utensile non è stato usato per

un lungo periodo di tempo, lasciarlo riscaldare per diversi minuti facendolo funzionare a vuoto. Ciò scioglie il lubrificante. Senza un riscaldamento sufficiente l’operazione martellamento è difficile.

8. Accertarsi sempre di avere i piedi appoggiati

saldamente. Accertarsi che non ci sia nessuno sotto se si usa l’utensile in un posto alto.

9. Tenere saldamente l’utensile con entrambe le

11. Non posare l’utensile mentre funziona. L’utensile

va fatto funzionare soltanto tenendolo in mano.

12. Non puntare l’utensile sulle persone mentre lo si

usa nell’area di lavoro. La punta potrebbe schizzare via e ferire seriamente qualcuno.

13. Non toccare la punta o le parti vicine alla punta

immediatamente dopo una operazione, perché potrebbero essere estremamente calde e causare bruciature.

14. Non far funzionare inutilmente l’utensile a vuoto.

15. Alcuni materiali contengono sostanze chimiche

che potrebbero essere tossiche. Fare attenzione in modo da evitare l’inalazione della polvere e il contatto con la pelle. Seguire le istruzioni per la sicurezza del fornitore del materiale. CONSERVARE QUESTE ISTRUZIONI. AVVERTIMENTO: NON lasciare che la comodità d’utilizzo o la familiarità con il prodotto (acquisita con l’uso ripetuto) sostituiscano la stretta osservanza delle sue norme per la sicurezza. L’utilizzo SBAGLIATO o la mancata osservanza delle norme per la sicurezza descritte in questo manuale di istruzioni potrebbero causare un serio incidente. DESCRIZIONE FUNZIONALE ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di regolarlo o di controllare le sue funzioni. Funzionamento dell’interruttore (Fig. 1) ATTENZIONE:
• Prima di collegare l’utensile alla presa di corrente, accertatevi sempre che sia spento. Per avviare l’utensile, spingete la leva interruttore sul fianco sinistro dell’utensile. Per arrestare l’utensile, spingete la leva interruttore sul fianco destro dell’utensile. Cambio di velocità (Fig. 2) Modello HM1202C soltanto I colpi al minuto possono essere regolati girando semplicemente la ghiera di regolazione. Ciò può essere fatto anche quando l’utensile è avviato. Sulla manopola ci sono le indicazioni da 1 (velocità più bassa) a 6 (velocità massima). Per il rapporto tra le regolazioni dei numeri sulla manopola di regolazione e i colpi al minuto, riferitevi alla tabella sotto. Numero sulla manopola di regolazione Colpi al minuto

• La ghiera di regolazione velocità può essere girata soltanto fino al numero 6 e indietro fino al numero 1. Essa non deve essere forzata oltre il 6 o l'1, perché altrimenti la ghiera potrebbe diventare inutilizzabile.

Spia (Fig. 3) Modello HM1202C soltanto La spia di accensione verde si illumina quando si accende l’utensile. Se la spia è accesa ma l’utensile non si avvia, potrebbe essere che le spazzole di carbone sono consumate, oppure che il circuito elettrico o il motore siano difettosi. Se la spia non si accende e l’utensile non si avvia, potrebbe essere che sia difettoso l’interruttore di accensione/spegnimento o il cavo di alimentazione. La spia rossa di funzionamento si accende quando le spazzole di carbone sono quasi consumate, per indicare che l’utensile richiede la manutenzione. Il motore si spegne automaticamente dopo circa 8 ore d’uso. MONTAGGIO ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di eseguire un qualsiasi intervento su di esso. Manico laterale (manico ausiliario) (Fig. 4 e 5) Il manico laterale può essere ruotato di 360° in verticale e fissato in qualsiasi posizione desiderata. Esso può anche essere fissato su otto posizioni diverse in avanti o indietro orizzontalmente. Allentate semplicemente il dado di chiusura per ruotare il manico laterale sulla posizione desiderata. Stringete poi saldamente il dado di chiusura. Il manico laterale può anche essere montato nella scanalatura posteriore. Allentare il dado di chiusura e ampliare la base del manico laterale. Rispingere il manico laterale nella scanalatura posteriore e fissarlo con il dado di chiusura. Installazione o rimozione della punta (Fig. 6, 7 e Pulire il codolo punta e applicare il grasso punta prima di installare la punta. Inserire la punta nell'utensile. Girare la punta e spingerla finché rimane bloccata. Rimuovere la punta se non è possibile spingerla dentro. Tirare giù un paio di volte il coperchio portapunta. Inserire poi di nuovo la punta. Girare la punta e spingerla dentro finché rimane bloccata. Dopo l'installazione, accertarsi sempre che la punta sia fissata saldamente in posizione cercando di tirarla fuori. Per rimuovere la punta, tirare giù completamente il coperchio portapunta e tirare fuori la punta. Angolo della punta (Fig. 9) La punta può essere fissata a 12 angoli diversi. Per cambiare l’angolo della punta, spingete l’anello di cambio in avanti e giratelo poi per cambiare l’angolo della punta. All’angolo desiderato, spingete indietro l’anello di cambio nella sua posizione originale. La punta viene fissata in posizione. NOTA:
• Non si può girare l’anello di cambio quando la punta non è installata nell’utensile. OPERAZIONI Scalpellatura/disincrostazione/demolizione (Fig. 10) Tenere saldamente l’utensile con entrambe le mani. Accendere l’utensile ed esercitare una leggera pressione su di esso in modo che non rimbalzi intorno fuori controllo. Premendo con molta forza sull’utensile non se ne aumenta l’efficienza. MANUTENZIONE ATTENZIONE:
• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di cercare di eseguire qualsiasi intervento di ispezione o manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre sostanze simili. Potrebbero causare scolorimenti, deformazioni o crepe. Sostituzione delle spazzole di carbone (Fig. 11, 12 e 13) Il motore si spegne automaticamente se la punta isolante di resina all’interno delle spazzole di carbone viene a contatto con il commutatore. In tal caso, bisogna sostituire entrambe le spazzole di carbone. Mantenere le spazzole di carbone pulite e libere di scorrere nei portaspazzole. Le spazzole di carbone devono essere sostituite entrambe allo stesso tempo. Usare soltanto spazzole di carbone identiche. Rimuovere le viti che fissano il coperchio posteriore. Smuovere su il coperchio posteriore con un cacciavite e toglierlo. Usare un cacciavite per rimuovere i tappi portaspazzole. Estrarre le spazzole di carbone usurate, inserire quelle nuove e fissare i tappi portaspazzole. Lubrificazione (Fig. 14, 15 e 16) Questo utensile non richiede una lubrificazione oraria o giornaliera, perché è dotato del sistema di lubrificazione a grasso compresso. Esso deve essere lubrificato di nuovo dopo ogni 6 mese d’utilizzo. Per il servizio di lubrificazione, spedire l’intero utensile al Concessionario o Centro di assistenza Makita autorizzato. Se dovesse però essere necessario lubrificare l’utensile da soli, procedere come segue. Far funzionare a vuoto l’utensile per diversi minuti per scaldarlo. Spegnerlo poi e staccarlo dalla presa di corrente. Allentare le sei viti e rimuovere il manico. Rimuovere il tappo manovellismo usando una chiave per brugole. Appoggiare l'utensile sul tavolo con l'estremità della punta rivolta in alto. Ciò permette al grasso di raccogliersi all'interno dell'alloggiamento manovellismo. Pulire via il grasso vecchio all'interno e sostituirlo con grasso fresco (30 gr.) Usare soltanto grasso per martello Makita genuino (accessorio opzionale). Il riempimento con una quantità di grasso superiore a quella specificata (30 gr. circa) può causare una azione di martellamento difettosa o un guasto dell'utensile. Riempire soltanto con la quantità di grasso specificata. Rimettere a posto il tappo della scatola ingranaggio e stringerlo con la chiave a bussola. ATTENZIONE:
• Non stringere eccessivamente il tappo della scatola. Esso è di resina e potrebbe rompersi.
• Fare attenzione a non danneggiare i terminali o i fili elettrici, soprattutto quando si toglie il grasso vecchio o si installa il manico. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altra manutenzione o regolazione devono essere eseguiti da un Centro di assistenza Makita autorizzato usando sempre ricambi Makita. ACCESSORI ATTENZIONE:
• Per l’utilizzo con l’utensile Makita specificato in questo manuale si consigliano questi accessori o ricambi. L’utilizzo di altri accessori o ricambi potrebbe costituire un pericolo di incidenti. Gli accessori e i ricambi devono essere usati soltanto per i loro scopi specificati. Per maggiori dettagli su questi accessori, rivolgersi al Centro di assistenza Makita locale.
• Scalpello a punta (SDS-max.)
• Scalpello a freddo (SDS-max.)
• Scalpello di disincrostazione (SDS-max.)
• Custodia di trasporto in plastica ENG905-1 Rumore Il tipico livello di rumore pesato-A determinato secondo EN60745: Livello di pressione sonora (LpA): 85 dB (A) Livello di potenza sonora (LWA): 99 dB (A) Incertezza (K): 2,6 dB (A) Usare paraorecchi ENG900-1 Vibrazioni Il valore totale delle vibrazioni (somma vettore triassiale) determinato secondo EN60745: Modalità di lavoro: scalpellatura Emissione vibrazioni (ah, CHeq): 16,5 m/s2 Incertezza (K): 1,5 m/s2 ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformemente al metodo di test standard, e può essere usato per paragonare un utensile con un altro.
• Il valore di emissione delle vibrazioni dichiarato può anche essere usato per una valutazione preliminare dell’esposizione. AVVERTIMENTO:
• L’emissione delle vibrazioni durante l’uso reale dell’utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l’utensile.
• Identificare le misure di sicurezza per la protezione dell’operatore basate sulla stima dell’esposizione nelle condizioni reali d’utilizzo (tenendo conto di tutte le parti del ciclo operativo, come le volte in cui l’utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento).

ENH212-11 Paesi europei soltanto Dichiarazione di conformità CE Makita Corporation, quale produttore responsabile, dichiara che la macchina Makita seguente: Designazione della macchina: Martello demolitore Modello No./Tipo: HM1202, HM1202C Dati tecnici: vedere la tabella “DATI TECNICI”. sono una produzione di serie e è conforme alle direttive europee seguenti: 2000/14/CE, 2006/42/CE e che è fabbricata conformemente agli standard o documenti standardizzati seguenti: EN60745 La documentazione tecnica è tenuta dal nostro rappresentante in Europa autorizzato che è: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England La procedura di valutazione della conformità richiesta dalla Direttiva 2000/14/CE è stata eseguita in Conformità con l’allegato VIII. Ente notificato: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Numero di identificazione 0197 Livello di potenza sonora misurato: 99 dB (A) Livello di potenza sonora garantito: 101 dB (A)
