GEBRUIKSAANWIJZING CSC SYS 50 EB-Basic FESTOOL

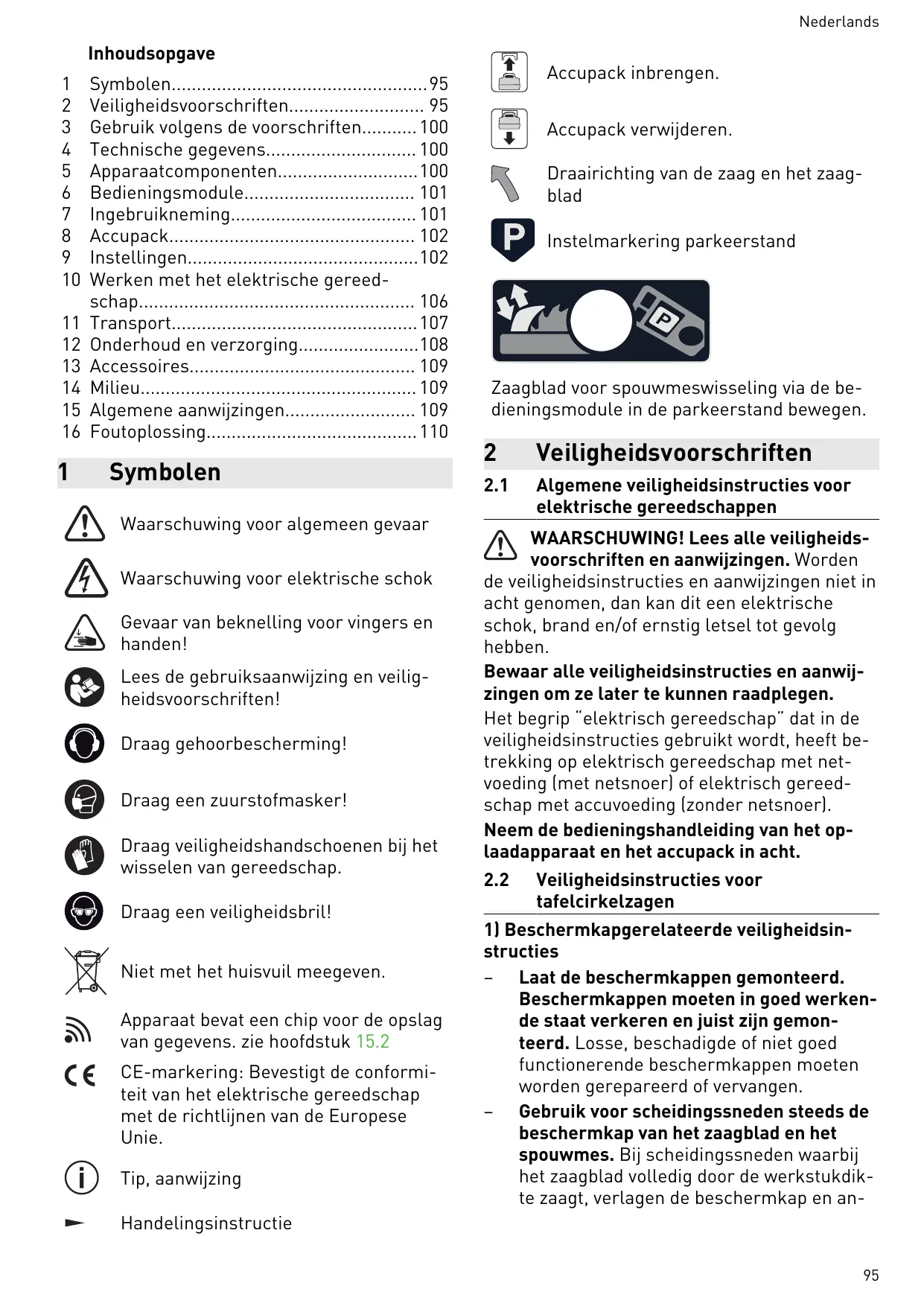

1 Symbolen 95
2 Veiligheidsvoorschriften 95
3 Gebruik volgens de voorschriften 100
4 Technische gegevens 100
5 Apparaatcomponenten 100
6 Bedieningsmodule. 101
7 Ingebruikneming. 101
8 Accupack. 102
9 Installingen 102
10 Werken met het elektrische gereed-schap. 106
11 Transport 107
12 Onderhoud en verzorging. 108
13 Accessoires 109
14 Milieu. 109
15 Algemene aanwijzingen 109
16 Foutoplossing 110

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Gevaar van beknelling voor vingers en handen!

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag veiligheidshandschoenen bij het wisselen van gereedschap.

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

Apparaat bevat een chip voor de opsga
van gegevens. zie hoofdstuk 15.2

CE-markering: Bevestigt de conformi- teit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Tip, aanwijzing

Handelingsinstructie

Accupack inbrengen.

Accupack verwijden.

Draairichting van de zaag en het zaagblad

Instelmarkering parkeerstand

Zaagblad voor spouwmeswisseling via de bedieningsmodule in de parkeerstand bewegen.

2 Veiligheidsvoorschriften

2.1 Algemene verilgheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheids-voorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het oplaadapparaat en het.Accupak in acht.

2.2 Veiligheidsinstructies voor tafelcirkelzagen

1) Beschermkapgerelateerde veiligheidsin-Structies

Laat de beschermkappen gemonteerd. Beschermkappen要去en in goed werkende staat verkeren en juist zijn gezemsteerd. Losse, beschadigde of nicht goed functionerende beschermkappen要去en worden gerepareerd of verrangen.
- Gebruik voor scheidingsneden steeds de beschemkap van het zaagblad en het spouwmes. Bij scheidingsneden waar bij het zaagblad volledig door de werkstukdike zaagt, verlagen de beschemkap en an-

dere veiligheidsinrichtingen het risico van lichamelijk letsel.

• Bevestig na voltooiing van bewerkingen (bijv. felsen, groeven of splitsen in de om-slagprocedure), waar bij het verwijderen van de beschermkap en/of het spouwmes is vereist, onmiddelijk waar het beveiligingsystem. De beschermkap en het spouwmes verlagen het risico van lichamelijk letsel.
  Zorg er vór het inschakelen van het elektrische gereedschap voor dat het zaagblad de beschemkap, het spouwmes of het werkstuk Niet aanraakt. Als deze componenten per ongeluk in aanraking komen met het zaagblad, kan dat tot een gevaarlijke situatie leiden.
  Stel het spouwmes af volgens de beschrij-ving in deze gebruiksaanwijzing. Onjuiste afstanden, een onjuiste positie en een on-juiste uitlijing konnen ertoe leiden dat het spouwmes een terugslag Niet effectief voorkomt.
  Opdat het spouwmes goed kan functioneren, moet het ingrijpen in het werkstuk. Bij zaagsneden in werkstukken die te kort zich om het spouwmes te lately ingrijpen, is het spouwmes ineffectief. Onder deze omstandigheden kan een terugslag Niet door het spouwmes worden voorkomen.
• Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes goed werkkt, moet de diameter van het zaagblad bij het desbeteffende spouwmes passen, de rug van het zaagblad dunner dan het spouwmes en de tandbreedte groter dan de spouwmes dikte�.

2) Veiligheidsinstructies voor het zagen

• GEVAAR: Kom met uw vingers en handen Niet in de buurt van het zaagblad of in het zaaggebied. Bij een moment van onachtzaamheid of bij uitschieten kan uw handaar het zaagblad worden geleid wat tot ernstig lichamelijk letsel kan leiden.
  Leid het werkstuk alleen gegen de draai-richting in maar het zaagblad. Als u het werkstuk indezelfde richting als de draai-richting van het zaagblad boven de tafel toevoert, kan dat ertoe leiden dat het werkstuk en uw hand�<|im_start|>
• Gebruik bij lenghtesneden nooit de verstek-aanslag voor het leiden van het werkstuk,

en gebruik bij dwarssneden met de verstekaanslag bovendien nooit de parallelaanslag voor de lengte-instelling. Door het gelijktijdig leiden van het werkstuk met de parallelaanslag en de verstekaanslag is er een grotere kans dat het zaagblad klemt en er een terugslag ontstaat.

• Oefen bij lenghtesneden de toevoerkracht op het werkstuk.altijd tussen de aansla-grail en het zaagbladuit. Gebruik een duwlat als de afstand tussen de aansla-grail en het zaagblad minder is dan 150 mm, en een schuifblok als de afstand minder is dan 50~mm . Dergelijkke werkhulp-middelen zorgen ervoor dat uw hand op veilige afstand van het zaagblad blijft.
• Gebruik alleen de meegeleverde duwlat van de fabrikant of een duwlat die volgens de aanwijzingen is geproduerd. De duw-lat zorgt voor voldoende afstandussen de hand en het zaagblad.
• Gebruik nooit een beschadigde of aangezaagde duwlat. Een beschadigde duwlat kan breken en ertoe leiden dat uw hand in het zaagbladterechtkomt.
  Werk Niet "uit de vrijie hand". Gebruik al-tijd de parallelaanslag of de verstekaanslag om het werkstuk aan te leggen en te leiden. "Uit de vrijie hand" betekent dat het werkstuk in plaats van met de parallelaanslag of de verstekaanslag met de handen worden ondersteund of geleid. Zagen uit de vrijie hand leidt tot een onjuiste uitlijning, klemmen en een terugslag.
• Blijf met uw handen uit de buurt van een draaiend zaagblad. Als u een werkstuk wilt pakken,=kunt u per ongeluk in contact ko-men met het draaiende zaagblad.

• Ondersteun lange en/of brede werkstukken,achter en/of aan de zijkant van de zaagtafel zodate.Deze horizontal blijven. Lange en/of brede werkstukken hebben de neiging om te kantelen aan de rand van de zaagtafel, met als gevolg verlies van controle,vastlopen van het zaagblad en terugslag.
  Leid het werkstuk gelijkmatig. Buig of draai het werkstuk Niet. Als het zaagblad klemt, schakelt u de elektrische machine directuit, verwijdert u de accu en verhelpt u de oorzaak van het klemmen. Het klemmen van het zaagblad door het werkstuk kan tot een terugslag of tot het blokkeren van de motor leiden.

• Verwijder het afgezaagde materiaal Niet als de zaag draait. Afgezaagd materiaal kan zich:tussen het zaagblad en de aansla-grail of in de beschermkap vastzetten en bij het verwijderen uw vingersaar het zaagblad trekken. Schakel de zaag uit en wacht tot het zaagblad tot stilstand is gekomen voordat u het materiaal verwijdert.

• Gebruik voor lengtesneden op werkstukken die dunner� dan 2 mm een extra parallelaanslag die in contact staat met het tafeloppervlak. Dunne werkstukken können zich onder de parallelaanslag vastzetten, wat tot een terugslag kan leiden.

3) Terugslag -oorzaken en bijbehorende veiligheidsinstructies

Een terugslag is de plotselinge reactie van het werkstuk als gevolg van een zaagblad dat blijft haken of klemt, of een schuin geleide aan het zaagblad gerelateerde snede in het werkstuk of als een deel van het werkstuk tussen het zaagblad en de parallelaanslag of een ander vaststaand object worden ingeklemd.

In de meeste gevallen worden het werkstuk bij een terugslag door hetijkenste gedeelte van het zaagblad gegrepen, door de zaagtafel opgetild en in de richting van de bediener geslingerd.

Een terugslag is het gevolg van een verkeerd of onjuist gebruik van de tafelcirkelzaag. Door passende voorzorgsmaatregelen die hierna worden beschreiben, kan dit darüber worden voorkomen.

• Ga nooit in een directe lijn met het zaagblad staan. Blijf algijd aan de kant van het zaagblad staan waar zich ook de aansla-grail bevindt. Bij een terugslag kan het werkstuk met hoge snugheid maar personen worden geslingerd die vóör en in een lijn met het zaagblad staan.
• Blijf met uw handen uit de buurt van het zaagblad als u aan het werkstuk trekt of het ondersteunt. U=kunt per ongeluk in contact komen met het zaagblad, of een terugslag kan ertoe leiden dat uw vingers maar het zaagblad worden getrokken.
• Houd en druk het werkstuk dat wordt afgezaagd nooit gegen het draaiende zaagblad. Als u het werkstuk dat wordt afgezaagd gegen het zaagblad drukt, leidt dat tot klemmen en een terugslag.
• Lijn de aanslagrail parallel aan het zaagbladuit. Een Niet-uitgelijnde aanslagrail

drukt het werkstuk gegen het zaagblad enveroorzaakt een terugslag.

• Gebruik bij verdekte zaagsneden (bijv. groeven, kerven of splitsen in de omslag-procedure) een drukelement om het werkstuk gegen tafel en aanslagrail te leiden. Met een drukelement kunt u het werkstuk bij een terugslag beter controeren.
• Wees bijzonder voorzichtig bij het zagen in Niet-zichtbare gebieden van gemonteerde werkstukken. Het induikende zaagblad kan in objecten zagen die een terugslag hunnen veroorzaken.
• Ondersteun große platen om het risico van een terugslag door een klemmend zaagblad te verminderen. Grote platen können onder het eigengewicht doorbuigen. Platen要去en overal worden ondersteund waar ze over het tafelloppervlak uitsteken.
• Wees bijzonder voorzichtig bij het zagen van werkstukken die zijn gedraaid, knopen bevatten,ংn verrormd of Niet over een rechte kant beschikken waarop ze met een verstekaanslag of langs een aan-slagrail+kunnen worden geleid. Een verrormd,knopen bevattend of gedraaid werkstuk is instabel en leidt tot een onjuiste uitlijning van de zaagvoeg met het zaagblad,tot klemmen en tot een terugslag.
• Zaag nooit meertere op elkaar of ache ter elkaar gestapelde werkstukken. Het zaagblad kan een of meer delen vrijpen en een terugslag veroorzaken.
• Als u een zaag waarvan het zaagblad in het werkstuk steekt weeer wilt starten, centreert u het zaagblad zodanig in de zaagvoeg dat de zaagtanden Niet in het werkstuk zijn blijven haken. Als het zaagblad klemt, kan het werkstuk worden opgetild en een terugslag worden veroorzaakt als de zaag opnieuw worden gestart.
• Houd de zaagbladen schoon, scherp en voldoende om en om aangebracht. Gebruik nooit verrormde zaagbladen of zaagbladen met geschuurde of gebroken tanden. Scherpe en correct om en om aangebrachte zaagbladen beperken klemmen, blokkeren en een terugslag tot een minimum.

4) Veiligheidsinstructies voor de bediening van tafelcirkelzagen

Schakel de tafelcirkelzaag uit en verwijder de accu voordat u het tafelinzetstuk verwijdert, het zaagblad verrangt, instel

lingen aan het spouwmes of de bescherm-kap van het zaagblad uitvoert en als de machine zonder toezicht worden gelaten.

Voorzorgsmaatregelen dienen ervoor om ongevallen te voorkomen.

Laat de tafelcirkelzaag nooit zonder toe-zicht draaien. Schakel het elektrische gereedschap uit en LAST het Niet achefter voordat het volledig tot stilstand is gekomen.
Een zaag die zonder toezicht draaait, vormte een ongecontroleerd gevaar.
- Plaats de tafelcirkelzaag op een plek die vlak is en goed is verlicht en waar u veilig kunt staan en uw evenwicht kutn houden.
De locatie moet genoeg ruimte bieden om goed te kunnen omgaan met de grootte van uw werkstukken. Wanorde, onverlichte werkplaatsen en oneffen, gladde vloeren kunnen ongevallen veroorzaken.
- Verwijder regelmatig zaagsel onder de zaagtafel en/of uit de stofafzuiing. Opgehoopt zaagsel is brandhaar en kan vanzelf ontvlammen.
Zet de tafelcirkelzaag goed vast. Een nicht goed vastbezette tafelcirkelzaag kan zich verplaatsen of omvallen.
- Verwijder stelgereedschap, houtresten enz.uit de tafelcirkelzaag voordat u deze inschakelt. Afbuiging of möglichk klemmen kan gevaarlijk়n.
- Gebruik alkijd zaagbladen die de juiste grootte en een geschikt opnameboorgat (bijv. ruitvormig of rond) hebben. Zaagbladen die nicht bij de montagedelen van de zaag passen, lopen onregelmatig en leiden tot controverlies.
- Gebruik nooit beschadigd of onjuist montagematerialiaal voor zaagbladen zoals flenzen, sluitringen, schroeven of moeren. Dit montagematerialiaal voor zaagbladen is spe-cial voor uw zaag ontworpen, voor een veilig gebruik en optimale prestaties.
- Ga nooit op de tafelcirkelzaag staan en gelebruik de tafelcirkelzaag nicht als trapje. Er kan ernstig lichamelijk letsel ontstaan als het elektrische gereedschap omvalt of als u per ongeluk met het zaagblad in contact kommt.
Zorg ervoor dat het zaagblad in de juiste draairichting is gemonteerd. Gebruik geen schuurschijven of staalborstels met de ta-felcirkelzaag. Ondeskundige montage van het zaagblad of het gebruik van Niet-aanbe-

volen accessoires kan tot ernstig lichame-lijk letsel leiden.

2.3 Veiligheidsinstrumenties voor het voorgemonteerde zaagblad

Toepassing

• Het op het zaagblad aangegeven maxi-mumtoerental mag Niet worden overschre-den of het toerentalbereik moet in acheft worden genomen.
• Het voorgemonteerde zaagblad is uitsluitend voor het gebruik in cirkelzagen bedoeld.
• Bij het uit- en inpakken van het gereed-schap alsook bij het hanteren (bijv. inbouw in de machine) uiterst voorzichtig te werk gaan. Verwondingsgevaar door de heel scherpe snijkanten!
  Bij het hanteren van het gereedschap worden de greepveiligheid van het gereedschap door het dragen van veiligheidshandschoenen verbeterd en de kans op letsel verdier verminderd.
• Cirkelzaagbladen die gescheurd zijn,要去en verrangen worden. Reparatie is nicht toegestaan.
• Cirkelzaagbladen in composietuitvoering (gesoldeerde zaagtanden), waarvan de zaagtandddektekleinerisdan1mm,mogen Nietmeer worden gebruikt.
  WAARSCHUWING! Gereedschap met zichbare scheuren, met stompe of beschadigde snijkanten mogen nicht gebruikt worden.

Montage en bevestiging

• Gereedschappen要去en zo zijn opgespannen dat ze bij het gebruik Niet loslaten.
• Bij de montage van de gereedschappen要去 ervoor worden gezorgd dat het op-spannen op de gereedschapsnaaf of op het spanvlak van het gereedschap plaatsvindt en dat de snijvlakken Niet met andere onderdelen in aanraking komen.
• Het verlengen van de sleutel of het aan-draaien met behulp van hamerslagen is Niet toegestaan.
• De spanvlakken要去en worden gereinigd van verontreinigungen, vet, olie en water.
• Spanschroeven要去 volgens de aanwij-zingen van de fabrikant worden aange-draaid.
• Voor de instelling van de boorgat diameter van cirkelzaagbladen in overeenstemming met de asdiameter van de machine mogen

alleen vast ingebrachte ringen, bijv.: inge-perste ringen of ringen die op hun plaats worden gehonden door een lijmverbinding, worden gebruikt. Het gebruik van losse ringen is nicht toegestaan.

Onderhoud en verzorging

• Reparaties en slijpwerkzaamheden mogen alleen door Festool-servicewerkplaatsen of door experts worden uitgevoerd.
• De constructie van het gereedschap mag nicht veranderd worden.
• Gereedschap regelmatig ontharsen en rei-nigen (reinigungsmiddel met pH-waardetussen 4,5 en 8).
• Stompe snijkanten können bij het spaanvlak tot een minimale snijdikte van 1 mm worden nageslepen.
• Transport van het gereedschap alleen in een geschikte verpakking - verwondingsgevaar!

2.4 Overige verilgheidsvoorschriften

Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofproduenende werkzaamheden.

• Tijdens het werken{kunnen schadelijke/ giftige stoffen ontstaan (bij. bij loodhoudende verf, enkele houtsoorten of meta-len). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden, kan het aanraken of in-ademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing�n.
• Ter bescherming van uw gezondheid een geschiktademmasker dragen. Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
• Controller of behuizingsdelen beschadigingen zoals scheurtjes of breuken vertonen. Laat beschadigde onderdelen voor het gebruik van het elektrische gereedschap repareren.
• Geen netvoeding of accuracies van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaad-apparaten van andere leveranciers voor het laden van de accuracies gebruiken. Het gebruik van accessoires die Niet door de fabrikant worden voorgeschreve, kan tot

een elektrische schok en/of ernstig letsel leiden.

2.5 Aluminiumbewerking

Bij de bewerking van aluminium dient men zichuit veiligheidsoverwegingen te houden aan de volgende maatregelen:

Draag een veiligheidsbril!

• Elektrisch gereedschap op een geschikt af-zuigapparaat met antistatische afzuigslang aansluiten.
• Elektrisch gereedschap regelmatig reini-gen van stofafzettingen in de motorbehui-zing.
  Een aluminium-zaagblad gebruiken.
• Bij het zagen van platen dienen de zaagbladen met petroleum te worden ingesmeerd, dunwandige profielen (tot 3mm ) konnen zonder smeren worden bewerkt.

2.6 Restrisico's

Ook wonneer u zich aan alle relevante bouw-voorschriften houdt,{kunnen zich bij het gebruik van de elektrische machine nog gevaarlijke situatuies voordoen, bijv. als gevolg van:

• Aanraking van draaiende delen: zaagblad, spanflens, flenssschroef,
• aanraking van spanningvoerende delen bij geopende behuizing,
• hetwegschiieten van werkstukdelen,
• hetwegschiieten van werkstukdelen bij beschadigd gereedschap,
  geluidsemissie,
  stofemissie.

2.7 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

Geluidsdrukniveau

$$ \mathrm {L} _ {\mathrm {P A}} = 8 5 \mathrm {d B (A)} $$

Geluidsvermogensniveau

$$ \mathrm {L} _ {\mathrm {W A}} = 9 8 \mathrm {d B} (\mathrm {A}) $$

Onzekerheid

$$ K = 3 \mathrm {d B} $$

VOORZICHTIG

Geluid dat bij het werk opttreedt Beschadiging van het gehoor

Gehoorbescherming gebruiken.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

De werkelijkke belasting tijdens de gehele bedrijfscylclus要去beoordeeld worden.
- Afhankelijk van de werkelijkke belasting要去en passende verilgheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens devoorschriften

De CSC SYS 50 is als Transporteerbare formaat-cirkelzaag (tafelcirkelzaag met geintegreerde schuiftafel) bedoeld voor het zagen van hout, gelamineerde houten platen en kunststof.

Met de door Festool aangeboden speciale zaagbladen können de machines ook voor het zagen van ongeharde ferro- en non-ferrometalen worden gezruikt.

Het worden Niet aanbevolen voor het zagen van mineraleplaatmaterialen zoals gipsplaat. Het schurende stof leidt tot hove slijtage van de elektrische aandrijvingen.

Er mag geen asbesthoudend materiaal worden bewerkt.

Geen slijp- en schuurschijven gebruiken.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats-

vindt.

3.1 Zaagbladen

Er mogen alleen zaagbladen met de volgende gegevens worden gebruikt:

Zaagbladen conform EN 847-1
Diameter zaagblad 168 mm
Zaagbreedte 1,8 mm
Opnamegat 20 mm
- Stambladdikte 1,2 mm
Geschikt voor toerentallen tot 9500min^-1

Festool-zaagbladen voldoen aan de norm EN 847-1.

Zaag alleen materialen die conform de bepalinen voor het betreffende zaagblad bestemd zichn.

Zaagbladen van hooggelegeerd sneldraiaastaal (HSS-staal) mogen Niet worden toegepast.

Accu-formaatcir-kelzaag	CSC SYS 50
Motorspanning	36 V=
Toerental (onbelast)	6800 min-1
Geschikte accu's	Festool-serie BP 18 ≥ 4 Ah
Opnameboorgat	Ø 20 mm
Hellingshoek	-10° - 47°
Zaaghoogte bij 0°	0 - 48 mm*
Zaaghoogte bij 45°	0 - 34 mm*
Zaaghoogte bij 47°	0 - 33 mm*
Zaaghoogte bij -2°	0 - 48 mm*
Zaaghoogte bij -10°	21 - 32 mm*
Afkortzaag-snede-breedte bij 90°	450 mm
Afkortzaag-snede-breedte bij 45°	340 mm
Afkortzaag-snede-breedte bij 70°	140 mm
Parallelle zaagsnedebreedte	280 mm
Verstekhoek	0 - 70°
Transportmaat	512 x 396 x 296 mm
Tafelhoogte	228 mm
Frequentie	2402 MHz - 2480 MHz
Equivalent isotroopuitgestraald vermo-gen (EIRP)	< 10 dBm
Totaalgewicht zonder accu's	20,2 kg

• Door fabricagetolerancies bij zaagblad en elektrische machine kuren ook hogere zaagsneden möglichk�.

5 Apparaatcomponenten

De vermelde afbeeldingen staan aan het begin van de gebruiksaanwijzing.

[1-1] Greepvlak
[1-2] Koelluchtopening
[1-3] Hoofdschakelaar
[1-4] Status-LED

[1-5] Klem hoekarreetaanslag fixeren
[1-6] Schuiftafel
[1-7] Groef voor hoekarreetaanslag
[1-8] Groef voor Festool geleiderail-klemmen
[1-9] Tafelinzetstuk
[1-10] Inbussleutel
[1-11] Spouwmes verdekte zaagsnede
[1-12] Spouwmes met beschermingsaf-dekking
[1-13] Duwlat in duwlatbox
[1-14] Parallelaanslag
[1-15] Schaal zaagbreedte lengtesneden
[1-16] Tafelverbreding
[1-17] Grendelinrichting tafelverbreding
[1-18] Bedieningsmodule
[1-19] Stofopvangzak
[1-20] Hoekarreetaanslag
[1-21] Vergrendelhendel schuiftafel
[1-22] Sluitklem
[1-23] Systainerkap
[1-24] Draagreep

6 Bedieningsmodule

6.1 Elementen de bedieningsmodule

[2-1] Hoektoets
[2-2] Hoogtetoets
[2-3] Display
[2-4] Draaiwieltje
[2-5] Startschakelaar
[2-6] Stopschakelaar

6.2 Display-elementen

Afhankelijk van de context worden in het display [2-3] verschillende elementen weergegeven.

[2-7] Positie X van Y (bij assistenten)
[2-8] Opmerkingsgrafiek dialoog
[2-9] Infotekst dialoog
[2-10] Focuslijn selectiemogelijkheid
[2-11] Favoriet parkeerstand

[2-12] Zaaghoek (hoofdbeeldscherm)
[2-13] Zaaghoogte (hoofdbeeldscherm)
[2-14] Capaciteitsindicatie accu's
[2-15] Status Bluetooth® verbinding (bij actieve Bluetooth® functie)
[2-16] Favorietpositie (hoofdbeeldscherm)

7 Ingebruikneming

7.1 Elektrische machine opstellen

WAARSCHUWING

Risico van ongevallen

Elektrische machine Kantelt op een oneffen ondergrond.

Let op een veilige stand van de elektrische machine. Het steunvlak要去vlak, in goede staat en vrij van losligende voorwerpen (bijv. spaanders en zaagresten) zich.

Elektrische machine in een horizontale vlakke positie met de rubberen voeten op een stevige vlakke ondergrond zetten.
Sluitklem [1-22] aan beiden zichden van de elektrische machine losaken.
Systainerkap [1-23] maar boven oplichten.

7.2 Eerste ingebruikneming

Na het eerste inschakelen van de elektrische machine start op het display het volgende ver-loop

1. Instelling van taal en eenheid.
2. De assistent "Eerste stappen" legt de basisbediening van de elektrische machineuit.
3. Initièle referentieloop wordt doorlopen.
4. Zaaghoogte op nul kalibreren (zie hoofd-stuk 9.5).
5. Hoofdbeeldscherm (zaaghoek/zaaghoogte)\ wordt weergegeben.

Als de referentieloop worden onderbroken, worden hiernaar bij het volgende inschakelen van de elektrische machine opnieuw gezvraagd.

7.3 In-/uitschakelen

Elektrische machine inschakelen

Accuplaatsen (zie hoofdstuk 8).
Hoofdschakelaar [1-3] indrukken.

LED [1-4] brandt. Als een referentieloop noodzakelijk is, worden dit in het display aangegeven.

Referentielloop uityoeren: Draaiwiel [2-4] indrukken en ingedrukt houden.

i 0m blijvend_precieze werkresultaten te behalen, adviseren we om na een transport van de machine een referentieloop bij een omgevingstemperatuur van 0^ C tot 40^ C uit te voeren.

Zaagblad inschakelen

Gewenste instellingen op de bedieningsmoduIeuitvoeren (zie hoofdstuk 9.1).
Werkstuk opleggen enevt. met Festool geleiderailklemmen in de gleuf [1-8] op de schuiftafel bevestigen.
Handenuitdegevarenzeweghoulden.
Startschakelaar [2-5] indrukken

Zaagblad start.

Zaagblad uitschakelen

Op de stopschakelaar [2-6] drukken om de zaag uit te schakelen.
i Als het zaagblad toch nog verder draait: Elektrische machine op de hoofdschakelaar [1-3] uitschakelen of accu verwijden. Contact opnemen met Festool Service.

Elektrische machine uitschakelen

Wacht tot het zaagblad tot stilstand is gekommen.
Elektrische machine op de hoofdschakelaar [1-3] uitschakelen.
i Na 4 uur zonder bediening schakelt de elektrische machine volledig uit. (Tijd kan via de Festool Work-app gewijzigd worden.)

8 Accum

Vóró deplaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[3A]

Accupack verwijderen.

Accupack plaatsen - tot aan het vastklikken.

i Het gebruik van de elektrische machine is alleen möglichk als beiden accu's geplaatst zich en over voldoende laadcapaciteit beschikken. Geschikte accu's, zie hoofd-stuk 4.

8.1 Capaciteitsindicatie

De laadtoestand van de accu's wordt op het dis
play en in de Festool Work-app weergegeven.
De nummering van de accu's [3B-1] bevindt
zich naast de accu-aansluitingen.

i Meer informatatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

9 Installingen

Zie voor aanvullende informatiek www.festool.com/QuickGuide-CSCSYS

9.1 Installingen op de bedieningsmodule

Let erop dat het gebied rondom het zaagblad vrij is als u het zaagblad instelt.

Volgende instelligen können via de bedie-ningsmodule uitgevoerd worden:

• Taal
  Eenheid
• Toerental
  Zaaghoogte (zaagbladhoogte)
  Zaaghoogte kalibreren
  Zaaghoek (zaagbladhoek)
  Zaaghoek kalibreren
• Favorieten selecteren en toewijzen
  Referentielloop
• Naar fabrieksinstellungen terugzetten

Voor volgende instellingen is een assistant in het menu beschikkaar:

Referentielloop
Eerste stappen
Zaaghoogte kalibreren
Zaaghoek kalibreren
Zaagblad wisselen

Navigeren

Navigeren door een menu, een assistant of door diverse selectiemogelijkheden

Draaiwiel [2-4]aar rechts of links draaien. Hoofdmenu oproepen
Draaiwiel twee keer indrukken.

Selecteren

Een assistant starten of een selectie bevestigen
Draaiwiel indrukken.

9.2 Festool Work-app*

Met behulp van de Festool Work-app kan de elektrische machine geconfigureerd worden. Hiervoor要去 minstens een van de beiden geplaatste accu's een Bluetooth® accu�.

i Verbinding van de accu via Bluetooth, zie gebruiksaanwijzing accu.
In de Festool Work-app vindt u meer informatie over de bediening van de elektrische machine.

• Niet voor elk land beschikkaar.

9.3 Toerental instellen

Het toerental kan op de bedieningsmodule in 6 standen aan de eisen van het werkstuk worden aangepast.

9.4 Zaaghoogte instellen

De zaaghoogte op de bedieningsmodule instellen.

Hoogtetoets [2-2] bedieren.
Binnen 10 seconden op het draaiwiel [2-4] de gewenste zaaghoogte instellen.

0m de instelmodus al vór afloop van de 10 seconden te beeindigen: Hoogtoets bedieren.
Instelling van de zaaghoek in stappen van eentienden: Draaiwielijdens het draaien ingedrukt houden.

9.5 Zaaghoogte kalibreren

Bij de eerste ingebruikneming en na een verandering van de zaagbladdiameter要去 de zaaghoogte gekalibreerd worden. De zaagbladdiameter kan veranderen als gevolg van bijslijpen of verranging van het zaagblad.

U start de kalibratie via de optie "Zaaghoogte kalibreren" op het display. Volg de aanwijzingen op het display.

Druk op de draaiknop om het zaagblad tot onder de tafel neer te lately.
- Plaats een korte afvalplint op de schuiftafel gegen de hoekarreetaanslag (net als bij een afkortzaagsnede).
Druk op de draaiknop om de stap te bevestigen.
Schakel het zaagblad in met de startscha-kelaar [2-5].
Voer een afkortzaagsnedeuit. Draai hierbij langzaam aan de draaiknop om het zaagblad langzaam en stapsgewijs omhoog te brengen.

Wanner het zaagblad de afvalplint raakt, is het nulpunt bereikt en kan het zaagblad uit geschakeld worden.

Druk op de draaiknop om deze instelling als{nieuwe nulpositie op te slaan.

9.6 Zaaghoek instellen

VOORZICTHIG

Gevaar voorbeknelling Bij het instellen van de zaaghoek beweegt het afzuigkanaal mee.

Handen of voorwerpen nicht:tussen afzug-kanaal en schuiftafel brengen.

De zaaghoek op de bedieningsmodule instellen.

Hoektoets [2-1] bedieren.
Binnen 10 seconden aan het draaiwiel [2-4] de gewenste hoek instellen.

① 0m de instelmodus al vór afloop van de 10 seconde te beëindigen: Hoektoets bedienen.
Instelling van de zaaghoek in stappen van eentienden: Draaiwielijdens het draaien ingedrukt houden.

9.7 Zaaghoek kalibreren

Als de zaag de ingevoerde zaaghoek Niet meer correct zaagt:

De zaaghoek via de assistent op de bedi- ningsmodule kalibreren.

9.8 Favorieten

Vier veelgebruekte combinaties van zaaghoogte en zaaghoek{kunnen als favoriet worden opgeslagen. Als vrijde nicht-wijzigbare favoriet "P" is de parkeerstand opgeslagen. Deze worden alleen weergegeven als de systainerkap Niet in de huidige positie opgezet kan worden.

Favoriet selecteren

In het hoofdbeeldscherm met het draaiwiel een favorietenpaar [2-11] selecteren.
Draaiwiel indrukken en vasthouden tot de zaagbladpositie volledig is aangelopen.

Favoriet opslaan

Gewenste combinatie uit zaaghoogte en zaaghoek instellen.
Hoektoets en hoogtetoets gelijktijdig indrukken.
- Met het draaiwiel de gewenste favorietenpositione [2-11] kiezen.
- Selectie door indrukken van het draaiwiel bevestigen.

9.9 Spouwmes

WAARSCHUWING

Gevaar voor letsel

Vór alle werkzaamheden aan de elektrische machine deze met de hoofdschakelaar uitschakelen en de accuuit de elektrische machine verwijderen.

WAARSCHUWING

Gevaar voor letsel

Nooit zonder spouwmes werken.

Spouwmes met beschermingsafdekking [1-12]

Indien möglich als tijd het spouwmes met beschermingsafdekking gebruiken.

Spouwmes verdekte zaagsnede [1-11]

Voor verdekte zaagsneden of groeven.

Spouwmes demonteren möglichkheid 1 [4A]

Zaagblad via de bedieningsmodule in de parkeerstand bewegen (favoriet "P" selecteren).
Inbussleutel [1-10] in de opening op het typeplaatje drukken, ingedrukt houden en spouwmes maar boven lostrekken.
Inbussleutel weer in de waarvoor bedoelde houder [1-10]plaatsen.

Spouwmes demonteren möglichkheid 2 [4B]

• Afdekplaat demonteren (zie hoofdstuk 9.16).
  Spouwmesvergrendeling indrukken, ingedrukt houden en spouwmes maar boven lostrekken.
  Afdekplaat weer monteren.

Spouwmes van boven indrukken tot het vastklikt. WAARSCHUWING! Gevaar voor letsel! Effectieve vergrendeling van het spouwmes controleren.

9.10 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

Nooit zonder afzuiiging werken.
- Nationale voorschriften in acht nemen.
Bij het zagen van kankerverwekkende stoffen alsijd een geschikte mobiele stofzuiger volgens de nationale bepalingen aanslui- ten. Niet de stofopvangzak gebruiken.

Geintegreerde afzuging

• Het aansluitstuk [5-1] van de stofopvang-zak [5-3] door maar rechts te draaien aan de afzuigaansluiting [5-2] bevestigen.
  Voor het leegmaken het aansluitstuk van de stofopvangzak van de afzuigaansluiting verwijderen door het maar links te draaien.

Door verstoppingen in de beschemkap können veiligheidsfuncties beinvloed worden. Om verstoppingen te vermijden is het waarom better om met een mobiele stofzuiger met volle afzuigcapaciteit te werkken.

Bij het zagen (bijv. van MDF) kan er staatische oplading ontstaan. Werk dan met een mobiele stofzuiger en een antistatische afzuigslang.

Festool mobiele stofzuiger

Aan de afzuigaansluiting [5-2] kan een Festool mobiele stofzuiger met een zuigslang met een diameter van 27 mm worden aangesloten.

Het aansluitstuk van een afzuigslang worden in het aansluitstuk [5-2] gestoken.

ATTENTIE! Als er geen antistatische afzuiagslang worden gebruikt, kan een staatische oplading ontstaan. De gebruiker kan een elektrische schok krijgen, en de elektronica van het elektrische gereedschap kan beschadigd worden.

9.11 Tafelverbreding [6]

Ter vergroting van het werkvlak bij lengtezaagsneden vanaf ca. 95 mm.

Tafelverbreding uitklappen.
Tafelverbreding inklappen.

9.12 Parallelaanslag

Parallelaanslag monteren

Afbeelding [7]

Zaagbreedte lenghtezaagsneden instellen

• Afbeelding [8]

Aanslagrail [9-1] instellen

Afbeelding [9A]

Voor hoekzaagsneden of zeer lage werkstukken de aanslagrail [9-1] draaien [9B]. De lage zijde wijst dan maar het zaagblad.

9.13 Schuiftafel instellen

De schuiftafel kan in twee posities gefixeerd worden.

Werkpositie

Achterste positie A, afbeelding [10]

Zaagbladwisselpositie

Voorste positie B, afbeelding [10]

ATTENTIE! Gevaar voor letsel. De schuiftafel.altijd fixeren als deze Niet gebruikt worden om te schuiven.

9.14 Hoekarreteeraanslag

De hoekarreetaanslag kan als dwars- of hoekaanslag (verstekaanslag) worden gebruikt.

WAARSCHUWING

Risico op ongelukken door inzetgereedschap

Aanslagrail [13-1] mag nicht in het zaaggebied reiken.
Alle schroeven en draaikoppen van de hoekarreteeraanslag要去en tijdens het zagen stevig়n vastgedraaid.

Hoekarreetaanslag monteren / positioneren

Afbeelding [11]

Hoek instellen

Afbeelding [12]

Hoekarreteeraanslag vergrendelt op 13 gebrui-kelijke hoekinstellungen.

Aanslagrail zijdelingse positie instellen

Afbeelding [13]

9.15 Zaagblad selecteren

Festool-zaagbladen zijn met een gekleurde ring gemarkeerd. De kleur van de ring staat voor het materiaal waarvoor het zaagblad geschikt is. Neem de vereiste zaagbladgegevens in acht (zie hoofdstuk 3.1).

Verf	Material	Symbool
Geel	Hout
Rood	Laminaat, minerale grondstof
Blauw	Aluminium, kunststof

9.16 Zaagblad wisselen

WAARSCHUWING

Gevaar voor letsel

Vór alle werkzaamheden aan de elektrische machine deze met de hoofdschakelaar uitschakelen en de accuuit de elektrische machine verwijderen.

VOORZICHTIG

Gevaar voor letsel door heet en scherp gereedschap

• Geen stomp en defect inzetgereedschap gebruiken.
  Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.

Zaagbladwisselsepositie

Zaagblad via de bedieningsmodule [14-9] in zaagbladwisselpositie bewegen.

Afdekplaat demonteren

Schuiftafel [14-12] in de voorste positie zieten. Daar met de vergrendelhendel [14-7] vergrendelen.
- Met meegeleverde inbussleutel [14-2] des schroef [14-11] aan de afdekplaat losdraaien.
Afdekplaat [14-8] afnemen.

Zaagblad demonteren

Spouwmes [14-10] demonteren (zie hoofd-stuk 9.9)
Spindelstoptoets [14-1] maar onderen drukken en de schroef [14-3] met de inbussueltel openen (linkse schroefdraad).
Schroef en flens [14-4] afnemen en zaagblad maar boven eruit nemen.

Zaagblad monteren

WAARSCHUWING! Controleer schroeven en flens op verontreining en gebruik alleen schone en onbeschadigde onderdelen!
Nieuw zaagblad en buitenste flensplaatsen. WAARSCHUWING! De draairichting van zaagblad [14-5] en zaag [14-6] moet overeenstemmen! Wordt dit Niet in acht genomen, dan kan dit tot ernstig letsel leiden. In geplaatste toestand is het opschrift van het zaagblad Niet zichtaar.
De schroef stevig aandraaien (linkse schroefdraad).
- Afdekplaat [14-8] plaatsen en vastschroeven.
Spouwmesplaatsen.
Inbussleutel in deaarvoor bedoelde houder [1-10]plaatsen.

10 Werken met het elektrische gereedschap

10.1 Veilig werken

Bij het werken alle aan het begin vermelde veiligheidsvoorschriften en de volgen-

de regels in acheit nemen:

Vóor het begin

• Ervoir zorgen dat de zaagbladafscherming onbeschadigd is en bij alle zaaghoeken en zaaghoogtes het zaagblad Niet raakt. De kleppen op de zaagbladafscherming moeten vrij hunnen bewegen.
• Tafelplaat, afdekplaat en tafelinzetstuk mo-gen Niet beschadigd় (bijv. insnijdingen in de zaagvoeg). Vervang onmiddelijk beschadigde onderdelen.
• Werk nooit zonder geplaatste afdekplaat, serviceklep of tafelinzetstuk.
• Controller of het zaagblad goed vastzit.
• ATTENTIE! Oververhittingsgevaar! Voor gebruik controleren of de accu goed vast-geklikt is.
• Het werkstuk spanningsvrij en vlak opleg-gen.

Tijdens het werk

• Kantelgevaar! Elektrische machines kūn- nen kantelen als zeer große werkstukken of te zware werkstukken worden bewerkt.
  Draag geen veiligheidshandschoenen bij het zagen. Veiligheidshandschoenen kunnen door het zaagblad worden gegrepen en de hand in het zaagblad trekken.
• Correcte werkpositie: Op de schuiftafelzijde naast de zaagbladlijn.
• Gevaar voor letsel door wegvliegende de- len. Omstanders+kennen letsel oplopen. Afstand honden.
• Voorkom oververhitting van de snijkanten van het zaagblad door de snugelheid aan te passen en zorg er bij het zagen van kunststof voor dat dit Niet smelt. Hoe harder het te zagen materiaal, des tekleiner moet de voedingsnelheid zich.
• De positie van de elektrische machine nooit bij lopend zaagblad wijzigen.
• Als de duwlat [1-12] Niet worden gebruikt,要去 deze in de duwlatbox (Afbeelding 1) wordenbewaard.

10.2 Toepassingen

De zaag kan toegepast worden als

- Formaatcirkelzaag

met schuiftafel en dwarsanslag.

Tafelcirckelzaag

met vastbezette schuiftafel en lengteaan-slag.

10.3 Afkortzaagsneden

Afkort- en hoekzaagsneden aan de linkerzijde van de elektrische machine uitvoeren. Altijd de hoekarreetaanslag gebruiken (zie hoofdstuk 9.14).

10.4 Hoekzaagsneden

Voor hoekzaagsneden het spouwmes met beschermingsafdekking gebruiken (zie hoofdstuk 9.9).
De parallelaanslag demonteren.
Hoekarreetaanslag in de schuiftafel positioneren (zie hoofdstuk 9.14).
Schuiftafelfixering losmaken (zie hoofdstuk 9.13).
Werkstuk met hoekarreteeraanslag geleiden.

10.5 Lengthesneden

Het spouwmes met beschermingsafdekking monteren (zie hoofdstuk 9.9).
De hoekarreetaanslag demonteren (zie hoofdstuk 9.14).
De parallelaanslag monteren (zie hoofd-stuk 9.12).
Lengtezaagsnedeuitvoeren.

10.6 Versteklengthenesden

Spouwmes met beschermingsafdekking gebruiken (zie hoofdstuk 9.9).
Dehoekarreetaanslagdemonteren (zie hoofdstuk 9.14).
De parallelaanslag monteren (zie hoofdstuk 9.12).
Als het zaagblad in de richting van de parallelaanslag worden gebogen [9B]:

De aanslagrail [9-1] zo draaien dat de lage zichde maar het zaagblad wijst, zodate ermeer ruimte voor de duwlat ontstaat en het zaagblad Niet in contact komt met de aanslagrail.
Als er dan nog Niet genoeg ruimte voor de duwlat:tussen beschermingsafdekking en aanslagrail is, moet er een schuifblok * gebruikt worden.
Om vastklemmen en terugslag van het werkstuk te voorkomen, moet de aan-slagrail zo ingesteld worden dat de achterkant gelijk is met een lijn van 45^ ten opzichte van het midden van het zaagblad.

• Hellingshoek van het zaagblad op de bedi-ningsmodule instellen (zie hoofdstuk 9.6).
  Werkstuk aan de parallelaanslag geleiden.

• Wordt Niet meegeleverd.

10.7 Verdekte zaagsneden

WAARSCHUWING

Risico op ongelukken door terugslag

Onmiddelijk na de werkzaamheden die het verwijderen van het spouwmes met beschermingsafdekking vereisen, is het absoluutoodzakelijk om het spouwmes met beschermingsafdekkingweer te installe-ren.

Gecompliceerde bewerkingen met verdekte zaagsneden zoals invalidzagen en gutsen zichn nicht toegestaan.

i Gebruik voor verdekte zaagsneden een drukelement*, zodate het werkstuk tijdens de snede vast op de tafel worden gedrukt.

• Wordt nicht meegeleverd.

Voor verdekte zaagsneden het spouwmes voor verdekte zaagsneden gebruiken (zie hoofdstuk 9.9).

Groven

Groefdiepte (= zaaghoogte) op de bedie-ningsmodule instellen (zie hoofdstuk 9.4).
- Parallelaanslag instellen (zie hoofd-stuk 9.12).
Spouwmes voor verdekte zaagsneden monteren (zie hoofdstuk 9.9).
Werkstuk aan de parallelaanslag geleiden.
Proces herhalen tot de gewenste groefbreedte is bereikt.

Felsen

i De eerste snede in de smalle zijde van het werkstuk zagen.
Zaaghoogte van de eerste snede op de bedieningsmodule instellen (zie hoofdstuk 9.4).
- Parallelaanslag instellen (zie hoofdstuk 9.12).

De eerste snede in de smalle zijde van het werkstuk kan worden uitgevoerd.

Werkstuk omkeren.
Zaaghoogte van de tweede snede instellen.
Parallelaanslag instellen.

i Afstand tot de parallelaanslag zodanig kiezen dat de reeds gezaagde groef nicht aan de zichde van de aanslag ligt.

De tweede snede aan de smalle zijde van het werkstuk kan worden uitgevoerd.

10.8 Blokkeringen verwijderen [15]

WAARSCHUWING

Gevaar voor letsel

Vór alle werkzaamheden aan de elektrische machine deze met de hoofdschakelaar uitschakelen en de accuuit de elektrische machine verwijderen.

• Afdekplaat demonteren (zie hoofdstuk 9.16).
  Zaagbladklep [15-1] ontgrendelen en daarna waar onderen zwenken.
  ATTENTIE! Veiligheidshandschoenen dra-gen.

Werkstukresten verwijderen, bereik om het zaagblad afzuigen.

Zaagbladklep sluiten, afdekplaat monteren.
Inbussleutel in deaarvoor bedoelde houder [1-10]plaatsen.

11 Transport

VOORZICTHIG

Gevaar voor letsel!

Elektrische machine kan bij het dragen uit de hand glijden.

• Elektrische machine algijd met beiden handen aan de waarvoor bedoelde greepvlakken [1-1] aan beiden zichden van de elektrische machine vasthouden.
  Bij het dragen aan de draaggreep [1-24] ervoor zorgen dat het deksel met beiden sluitklemmen is geborgd.

VOORZICTHIG

Gevaar voor letsel

Schuiftafel kan uitschuiven. Tafelverbreding kan uitklappen.

• Het transport van de elektrische machine要去 algid in de waarvoort bestemde transportstandplaatsvinden.

11.1 Elektrische machine beveiligen (transportstand)

Zaagblad via de bedieningsmodule in de parkeerstand bewegen (favoriet "P" selecteren).

Elektrische machine op de hoofdschakelaar uitschakelen (zie hoofdstuk 7.3).
Schuiftafel fixeren (zie hoofdstuk 9.13).
Tafelverbreding dichtklappen (zie hoofdstuk 9.11).
De aanslagrails samenschuiven tot de beiden instelmarkeringen van de parkeerstand (zie hoofdstuk 1) maar elkaar wijzen.
- Parallelaanslag op de elektrische machine in de parkeerstand zetten [16B].
Spouwmes met beschermingsafdekking en resterende accessoires in het deksel opbergen [16A]. De hoekarreetaanslag kan ook op de elektrische machine in de parkeerstand aangebracht worden [16B].
Deksel sluiten en met bereits sluitklemmen borgen.

Elektrische machine is in transportstand.

12 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vóró alle onderhouds- en reparatiewerkzaamheden altijd het accupack van het elektrische gereedschap verwijderen.
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de motorbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleendoor fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op:www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

• Beschadigde beveiligingsnrichtingen en onderdelen要去 op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en verrangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.
  Zorg ervoor dat de koellluchtopeningen in de motorbehuizing.altijd vrij en schoon zich om de luchtcirculatie te waarborgen.
  Stofafzettingen, splinters en spanen door afzuigen verwijderen (zie hoofdstuk 10.8).
  Spindels voor hoogte- en hoekinstelling nicht invetten of olien.

12.1 Hoogte tafelverbreding bijstellen

Afbeelding [17]

12.2 Schuiftafelhoogte bijstellen [18]

Als de hoogte van de schuiftafel Niet meer met de hoogte van de tafelplaat overeenstemt:

Schuiftafel in de voorste positie zetten.
Afdekkap [18-1] verwijderen en schroef waaronder losdraaien.
Schuiftafel in de anschterste positie zetten.
- Afdekkap [18-2] verwijderen en schroef los-draaien.
De hoogte van de schuiftafel met de instelschroeven [18-3] en [18-4] bijstellen.
Naar rechts draaien = neerlaten
Naar links draaien = oplichten
Schroeven [18-1] en [18-2] vastdraaien (3,5 Nm) en afdekkappen plaatsen.

12.3 Schuiftafel maximale slag bijstellen [19]

Als de schuiftafel nicht meer over het maximale schuifbereik bewogen kan worden:

Schuiftafel handmatig (met kracht) in de eindposities voor en,achter bewegen tot de kant van de schuiftafel op de slagmarkerin- gen [19-1] ligt.

12.4 Loopbanen van de schuiftafel reinigen [20]

Als de schuiftafel moeizaam te verplaatsen is, kan dit komen door vuil in de loopbanen van de schuiftafel of in de kogellagers.

Vier loopbanen in de geleider van de schuiftafel [20-1] en vier loopbanen op de schuiftafel [20-2] met een doek reinigen.

Als de schuiftafel moeizaam blijft lopen, neem dan contact op met de fabrikant of een geauto- riseerde serviceworkplaats.

12.5 Hoekarreetaanslag bijstellen

Bijstellen van de haaksheid:

Afbeelding [21]

12.6 Eindaanslagen reinigen [22]

Als de referentieloop mislukt: Eindaanslagen van hoogte- en hoekinstelling reinigen.

Zaagblad maar de hoogste positie bewegen.
Zaaghoek op 0^ instellen.
Elektrische machine op de hoofdschakelaar uitschakelen en accu's verwijderen.
Tafelverbreding uitklappen.
①② Serviceklep [22-1] verwijderen.
Eindaanslagen hoogte onder [22-3] en hoek [22-4] met een borstel reinigen.

Serviceklepplaatsen en met deschroef [22-2] vastdraaien.
Accu'splaatsen en elektrische machine op de hoofdschakelaar inschakelen.
Zaagblad volledig maar onderen bewegen.
Elektrische machine op de hoofdschakelaar uitschakelen en accu's verwijderen.
Serviceklep [22-1] verwijderen.
Eindaanslagen hoek boven [22-5] met een borstel reinigen.
Serviceklepplaatsen en met deschroef [22-2] vastdraaien.
- Afdekplaat demonteren (zie hoofdstuk 9.16).
Eindaanslagen hoek [22-6]+[22-7] met een borstel reinigen.
Afdekplaat monteren.

Bij problemen met deze handeling contact op-nemen met een geauthoriseerde servicework-plaats of de fabrikant.

12.7 Parallelaanslag ten opzichte van het zaagblad uitlijnen [23]

Bij splinters aan de boenzijde van het werkstuk links van het zaagblad (aan de zijde van de hoekarreteeraanslag)

Schroef [23-1] indraaien.

Parallelaanslag beweegt in richting A.

Bij splinters rechts van het zaagblad (aan de zichde van de parallelaanslag)

Schroef [23-1]uitdraaien.

Parallelaanslag beweegt in richting B.

i Een omdraiing van de schroef [23-1] komt overeen met een beweging in rich-ting A of B van ca. 3,1 mm

Eventueel moet de klemkracht van de parallel-aanslag opnieuw ingesteld worden (zie hoofd-stuk 12.8).

Schroef [23-1] indraaien: Klemkracht要去 verminderd worden.
Schroef [23-1] uitdraaien: Klemkracht要去 verhoogd worden.

12.8 Klemkracht parallelaanslag bijstellen [24]

• Indraaien van de schroef [24-1] verhoegt de klemkracht.
  Losdraaien van de schroef verlaagt de klemkracht.

12.9 Schuiftafel ten opzichte van zaagblad uitlijnen [25]

Schuiftafel in de voorste positie zetten en vergrendelen.
Afdekkap [25-1] verwijdersen.

① Om los te make n op de beide punten drukken.
② Afdekkap lostrekken.

Afdekkap [25-2] verwijderen en schroef waaronderiets losdraaien.
Schuiftafel in de anschterste positie zetten.
Afdekkap [25-3] verwijderen en schroef waaronderiets losdraaien.
5 De vrije zaagsnede met de schroef [25-4] bijstellen. LET OP : Schroef [25-5] NIET verdraaien. De schuiftafel loopt anders moeizaam.
6+7 schroeven vastdraaien.
Alle afdekkappen weeerplaatsen.

13 Accessoires

De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of online via www.festool.nl.

14 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Vór de verwijdering, voor zover aanwezig,

moeten lege oude batterijen en accu's die nicht in het afgedankte apparaat omhuld zich, en lampen die zonder vernieling uit het afgedankte apparaat genomen+konnen worden, van het afgedankte apparaat gescheden worden. Zodoende+konnen oude batterijen en accu's in een gere-geld recyclingproces opgenomen worden.

Volgens de Europese richtig inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheidente worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH: www.festool.nl/reach

15 Algemene aanwijzingen

15.1 Bluetooth®

Hetwoordmerk Bluetooth® en de logo's zijn geleistreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gezruikt.

15.2 Informatie over gegevensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door

Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens nicht voor andere doeleinden gebruikt.

16 Foutoplossing

Probleem	Mogelijk oorzaken	Oplossingen
Display gaat Niet aan.	Een of beiden accu's+zijn ontla-den.	Accu's opladen.
	Verkeerde accu gezebruikt.	Geschikte accu's gezebruiken (zie hoofdstuk 4).
Display geeft nietsmeer.	Display defect.	Contact opnemen met geauthoriserde service-werkplaats of fabrikant.
Displayteksten in ver-keerde taal.		Onderste geveven in het hoofdmenu oproepen.Vervolgens de gewenste taal selecteren.
Display toont waar-schuwingsmelding.	Waarschuwing bijv. voor oververhitting.	Op infotekst in de dialoog letten en melding over de focuslijn bevestigen.
Display geeft fout aan.	Elektrische machine probeert een probleem op te流失en, bijv. oververhitting.	De aanwijzingen op het display volgen.
	Elektrische machine defect.	Contact opnemen met geauthoriserde service-werkplaats of fabrikant.
Status-LED knippert rood.	Verkeerde accucombinatie geplaatst.	Zie hoofdstuk 4.
	Onderspanning bij systeems-tart (accustand te laag).	Accu verrangen.
Systainerkap kan Niet gesloten worden.	Accessoires bevinden zich Niet in de parkeerstand.	Elektrische machine in de transportstand zetten (zie hoofdstuk 11.1).
Inbussleutel kan Niet in de opening op het type-plaatje ingebracht wor-den.	Zaagblad bevindt zich Niet in de parkeerstand.	Zaagblad via de bedieningsmodule in de par-keerstand bewegen (zie hoofdstuk 9.8).
Zaaghoek komt Niet overeen met de gevevens in het display.	Zaaghoek versteld.	Zaaghoek kalibreren (zie hoofdstuk 9.7).
Zaaghoogte komt Niet overeen met de gevevens in het display.	Zaaghoogte versteld.	Zaaghoogte kalibreren (zie hoofdstuk 9.5).
Referentielloop mistrukt	Bereik kan Niet worden be-reikt. Eindaanslagen verruild.	Eindaanslagen reinigen (zie hoofdstuk 12.6).
Schuiftafel en tafel-platz bevinden zich nicht op gelijke hoogte.	Schuiftafelhoogte versteld.	Schuiftafelhoogte bijstellen (zie hoofdstuk 12.2).
Tafelverbreding en ta-felplaat bevinden zich nicht op gelijke hoogte.	Hoogte tafelverbreding ver-steld.	Hoogte tafelverbreding bijstellen (zie hoofd-stuk 12.1).
Schuiftafel kan nicht meer volledig tot inbeide posities bewogen worden.	Maximale slag versteld.	Schuiftafel maximale slag bijstellen (zie hoofd-stuk 12.3).
Schuiftafel kan moei-zaam bewogen worden.	Loopbanen verruild.	Loopbanen met een doek schoonmaken (zie hoofdstuk 12.4).
	Kogellagers verruild.	Contact opnemen met geauthoriserde service-workplaats of fabrikant.
Splinters bij het zagen	Vrije zaagsnede parallelaanslag versteld.	Parallelaanslag ten opzichte van het zaagblad uitlijnen (zie hoofdstuk 12.7).
Motor loopt met ver-minderd vermogen	Motortemperatuur te hoog.Toerental is verlaagd om een snelle afkoeling door de motorventilatie maybeijk te ma-ken.	Na afkoeling komt de elektrische machine waar automatisch op gang.Pas verder werken na beëindige afkoeling.
