KÄYTTÖOHJE CSC SYS 50 EB-Basic FESTOOL

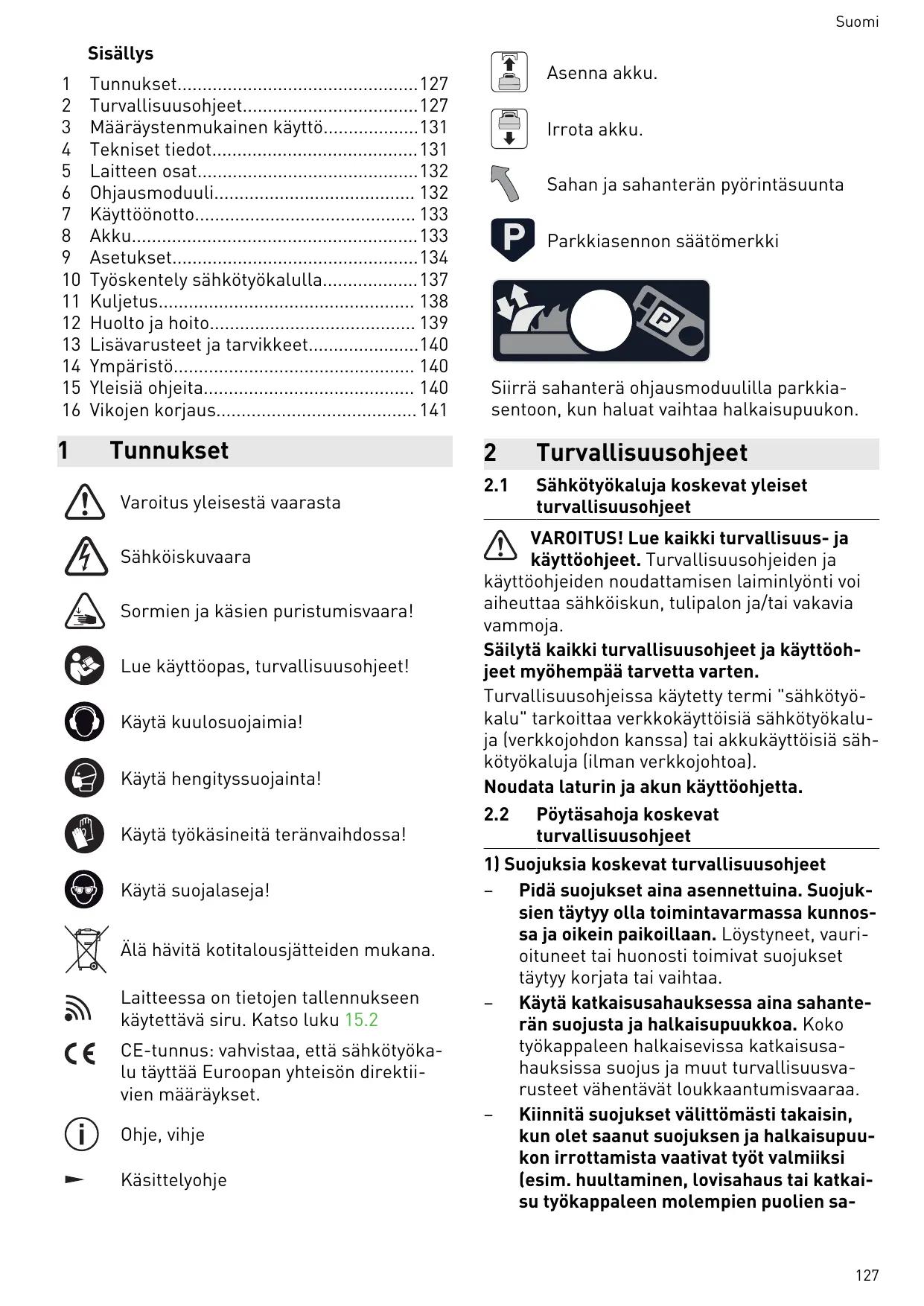

1 Tunnukset. 127
2 Turvallisuusohjeet. 127
3 Maaraystenmukainen kaytto. 131
4 Tekniset tiedot. 131
5 Laitteen osat. 132
6 Ohjausmoduuli 132
7 Kayttoonotto 133
8 Akku. 133
9 Asetukset. 134
10 Työskentely sähkötyökalulla. 137
11 Kuljetus. 138
12 Huolto ja hoitob 139
13 Lisavarusteet ja tarvikkeet. 140
14 Ymparisto 140
15 Yleisiä ohjeita. 140
16 Vikojen korjaus. 141

1 Tunnukset

Varoitus yleisesta vaarasta

Sähköiskuvaara

Sormien ja käsien puristumisvaara!

Lue käyttoopa, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä hengityssuojainta!

Käytä työkäsineitä teränvaihddossa!

Käytä suojalaseja!

Älä havitä kotitalousjatteiden mukana.

Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 15.2

CE-tunnus: vahvistaa, etta sähkötyöka-lu tayttä Europan yhteisön direktii-vien märäykset.

Ohje, vihje

Käsittelyohje

Asenna akku.

Irrota akku.

Sahan ja sahanterän pyörintäsuunta

Parkkiasennon säätömerkki

Siirä sahantera ohjausmoduulilla parkkiasentoon, kun haluat vaihtaa halkaisupuukon.

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttoohjeet. Turvallisuusohjeiden ja

käytöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyokalu" tarkoittaa verkkokäyttoisiä sähkötyokaluja (verkkojohdon kanssa) tai akkukäyttoisiä sähkötyokaluja (ilman verkkojohtoa).

Noudata laturin ja akun käytöohjetta.

2.2 Pöytäsahoja koskevat turvallisuusohjeet

1) Suojuksia koskevat turvallisuusohjeet

• Pidä suojukset aina asennettuina. Suojuk-sien täytyy olla toimintavarmassa kunnossa ja oikein paikoillaan. Lóystyneet, vauri-oituneet tai huonosti toimivat suojukset täytyy korjata tai vaihtaa.
  Käytä katkaisusahauksessa aina sahante-rän suojusta ja halkaisupuukkoa. Koko työkappaleen halkaisevissa katkaisusa-hauksissa suojus ja muut turvallisuusvarusteet vähentävät loukkaantumisvaaraa.
• Kiinnitä suojukset välittömästi takaisin, kun olet saanut suojuksen ja halkaisupuukon irrottamista vaativat työt valmiksi (esim. huultaminen, lovisahaus tai katkaisu työkappaleen molempien puolien sa

hauksella. Suojus ja halkaisupuukko vahentavat loukkaantumisvaaraa.

• Varmista ennen sähkötyökalun käynnistämistä, ettei sahanterä kosketa suojusta, halkaisupuukkoa eikä työkappaletta. On-nettomusvaara, jos sahanterä koskettaa niitä vahingossa.
• Sääddahalkaisupuukko näiden käyttoohjeiden nuvojen mukaan. Väärä etäisyys, asento ja suunta voi aiheuttaa sen, etteihalkaisupuukko pysty kunnolla estämään takaiskua.
• Halkaisupuukon täytyy toimiakseen kos-kettaa työkappaletta. Halkaisupuukko ei voi toimia liian lyhyiden työkappaleiden sa-hauksessa. Tässä tapauksessa halkaisupuukko ei voi estaä takaiskua.
• Käytä halkaisupuukolle sopivaa sahante-räa. Jotta halkaisupuukko toimisi oikein, sahanterän halkaisijan täytyy SOPIA kysei-selle halkaisupuukolle, sahanterän terä-rungon on oltava halkaisupuukkOA ohuempi ja hammasleveyden on oltava halkaisupuukon paksuutta suurempi.

2) Sahausta koskevat turvallisuusohjeet

VAARA: Älä vie sormia ja käsiä sahanterän lahelle tai sahausalueelle. Hetkenkin epähuomio tai otteen luiskahtaminen voi ohjata katesi sahanteräa vasten ja aiheuttaavakavia vammoja.
- Ohjaa työkappaletta vain sahanterän pyörimissuuntaa vastaan. Jos ohjaat työkappaletta pöydän päällä sahanterän pyörimissuuntaan, tällöin saha saattaa kiskaista työkappaleen ja katesi sahanteräa vasten.
- Älä missän tapauksessa käytä pitkittäissahauksissa jiiriohjainta työkappaleen syöttöön. Älä missän tapauksessa käytä jiiriohjaimella tehtävissä poikittaisahauksissa lisäksi sivuohjainta pituussätoön. Työkappaleen samanaikainen ohjaus sivuohjaimen ja jiiriohjaimen kanssa lisä sahanterän jumittumisvaaraa ja takiskuvaaraa.
- Suunta pitkittäissahauksissa työkappaleeseen kohdistamasi työntövoima aina ohjainkiskon ja sahanterän välin. Käytä työntöpalikkaa, kun ohjainkiskon ja sahanterän keskinäinen väl on alle 150 mm, ja työntöpalaa, jos väl on alle 50 mm. Nämä apuvalineet varmistavat, etta katesi pysyy turvallisella etäisyydellä sahanterästä.

• Käytä vain mukana toimitettua alkuperäistä työntöpalikkaa tai valmistajan ohjeiden mukaan tehtyä työntöpalikkaa. Työntöpalikka varmistaa riittävän etäisyyden käden ja sahanterän välillä.
• Älä missän tapauksessa käytä vaurioitunutta tai sahan leikkaamaa työntöpalikka. Vaurioitunut työntöpalikka voi katketa ja aiheuttaa käden joutumisen sahanteräa vasten.
• Älä sahaa "vapaakätisesti". Käytä aina sivuohjainta tai jiiriohjainta työkappaleen asettamiseen ja ohjaamiseen. "Vapaakätinen sahaus" tarkoittaa, etta työkappaletta tuetaan tai ohjataan käsin ilman sivuohjainta tai jiiriohjainta. Vapaakätinen sahaus johtaa suuntavirheisiin, terän jumittumiseen ja takaiskuun.
• Älä missän tapauksessa kosketa työkappaletta pyörivän terän ympärillä tai sen yli. Työkappaleeseen kurkottaminen voi johtaa pyörivän sahanterän tahattomaan koskettamiseen.
• Tue pitkät ja/tai leveät työkappaleet pöy-dän takana ja/tai sivuilla niin, että ne pysvät vaakasuorassa asennossa. Pitkät ja/tai leveät työkappaleet saattavat kallistua alaspain sahapöydän reunassa; tämä voi johtaa hallinnan menettämseen, sahanterän jumittumiseen ja takaiskuun.
• Syötä työkappale tasaisesti. Älä taivuta tai käännä työkappaletta. Jos sahanterä jumittuu, sammuta sähkötyökalu valittö-masti, irrota akku ja poista jumittumisen aiheuttaja. Sahanterän jumittuminen työkappaleen takia voi johtaa takaiskuun tai moottorin pysähtymiseen.
• Älä poista sahattuja paloja sahan käydesssä. Sahatut palat voivat jumittua sahanterän ja ohjainiskon valiin tai suojukseen. Tällöin ne saattavat vetä sormesi sahenterävasten, kun yrität poistaa niitä. Sammuta saha ja odota, kunnes sahanterä on pysahtynyt. Poista sahatut palat vasta sen jälkeen.
• Käytä ohuiden (alle 2 mm) työkappaleiden pitkittäissahauksissa lisäsivuohjainta, joka koskettaa pöydän pintaa. Ohuet työkappaleet saattavat kiilautua sivuohjaimen väliin ja johtaa takaiskuun.

3) Takaisku - aiheuttajat ja vastaavat turvallisuusohjeet

Takaisku on työkappaleen äkillinen reactio, jonka voi aiheuttaa jumittuva sahantera, työkappa-

teen sahaaminen vinoon sahanterään nahden tai sahanterän ja sivuohjaimen tai muun kiinteän osan valiin jumittuva työkappaleen pala. Useimmissa takaiskuisa työkappale takertuu sahanterän takaosaan, jolloin työkappale nousee pöydästä ylös ja sinkoutuu sahan käytäjän suuntaan.

Takaisku aiheutuu pöytäsahan värärästä tai epä-asianmukaisesta käytõstä. Sen voi estaa sopivilla varotoimenpiteillä, kuten seuraavana on kuvattu.

• Älä missän tapauksessa seiso samalla linjalla sahanterän kanssa. Seiso aina sahanterän sillä puolella, jolla myös ohjainkisko sijaitsee. Takaiskussa työkappale saattaa sinkoutua suurella nopeudella ihmisia kohti, jotka oleskelevat edessa ja samalla linjalla sahanterän kanssa.
• Älä missän tapauksessa vedä tai tue työ-kappaletta sahanterän pällä tai takana. Sahanterän tahattoman koskettamisen vaara. Takaiskun takia sormesi saattavat tempautua sahanterää vasten.
• Älä missään tapauksessa pidä ja paina ir-tisahattavaa palaa pyörivää sahanterää vasten. Irtisahattavan palan painaminen sahanterää vasten johtaa jumittumiseen ja takaiskuun.
• Kohdista ohjainkisko yhdensuuntaiseksi sahanterän kanssa. Väärin kohdistetu ohjainkisko painaa työkappaletta sahanteräa vasten ja johtaa takaiskuun.
• Käytä piilosahauksissa (esim. huultaminen, lovisahaus tai työkappaleen katkaisumolemmilta puolilta sahaamalla) puristuskampaa, jollaaat ohjattua työkappaleen pōytä ja ohjainiskoá vasten. Puristuskamman avulla pystyt hallitsemaan työkappaletta paremmin takaiskutilanteessa.
• Ole erityisen varovainen, kun sahaat toisiinsa kiinnitetyjen työkappaleiden piilossa olevien liitoskohtia. Kappaleeseen uppoava saha voi koskettaa osia, jotka saatta-vat johtaa takaiskuun.
• Tue suuret levyt, jotta saat vähennettyä jumittuvan sahanterän aiheuttamaa takiskuvaaraa. Suuret levyt voivat taipua omasta painostaan. Levyt taytyt tukea kikilta pöydän ylittäviltä alueiltaan.
• Ole erityisen varovainen sahatessasi työ-kappaleita, jotka ovat taipuneita, kuhmu-raisia tai käyriä tai joissa ei ole suoraa reunaa, jonka avulla niitä voisi ohjata jiiriohjainta tai ohjainkiskoa pitkin. Taipunut,

kuhmurainen tai käyrä tyokappale on epävakaaa ja johtaa sahanterän ohjautumiseen vinoon sahausurassa, jumittumiseen ja takaiskuun.

• Älä missän tapauksessa sahaa työkappaleita, jotka on pinottu pällekkäin tai peräkkäin. Sahanterä voi tarrautua yhteen tai useampaan osaan ja aiheuttaa takaiskun.
  Kun haluat käynnistää uudelleen sahan,jonka terä on edelleen työkappaleessa,keskitä sahanterä sahausurassa niin,ettā sahanterän hampaat eivät ole lukittuneet työkappaleeseen. Jos sahanterä on jumissa, terä voi nostaa työkappaleen ylos ja aihuettaa takaiskun, kun saha käynnistetään uudelleen.
• Pidä sahanterä puhtaana ja terävänanä ja varmista hampaiden riittävā haritus. Alä missän tapauksessa käytä väntyneitä sahanteriä tai teriä, joissa on halkeilleita tai murtuneita hampaita. Terävat ja oikein haritetut sahanterät vähentävāt jumittumisen, lukittumisen ja takaiskun vaaraa.

4) Pöytäsahojen käyttoa koskevat turvallisuusohjeet

• Sammuta pöytäsaha ja irrota sen akku, ennen kuin poistat pöydän sisäosan, vaihdat sahanterän, säädät halkaisupuukon, säädät teräsuojan tai jätät koneen ilman valvontaa. Varotoimenpiteet auttavat välttämään onnettomuksia.
• Älä missän tapauksessa jatä poytäsahaa valvomatta paälle. Sammuta sahkötyökalu ja poistu sen luota vasta moottorin ja terän pysähdyttyä. Valvomatta toimiva saha on erittäin vaarallinen.
• Asenna pöytäsaha paikkaan, joka on tasainen ja hyvin valaistu. Asennuspaikalla täytyy voida seisoa tukevasti ja hyvässä tasa-painossa. Asennuspaikalla on oltava riittä-vän paljon tilaa työkappaleiden käsittelyn. Epäjärestys, huonosti valaistut työs-kentelytilat sekä epatasaiset ja liukkaat lat-tiat voivat johtaa onnettoumuksiin.
• Poista purut ja lastut säännöllisin väliajoin pöydän alta ja/tai polynimurista. Sahanpu-ru on palonarkaa ja voi syttyä itsestaän.
• Varmista pöytäsaha paikalleen. Varmistamaton pöytäsaha voi siirtyä paikaltaan tai kaatua.
• Poista säätötyökalut, puujätteet yms. poytäsahan luota ennen sahan käynistämis

tä. Vino sahausura tai mahdollinen jumittuminen voi aiheuttaa vaaraa.

• Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja sahanteriä (esim. vinonelión muotoinen tai pyörea). Sahanterät, jotka eivät sovi sahan asennu sosiin, pyörivät epäkesikisesti ja johtavat hallinnan menetykseen.
• Älä missän tapauksessa käytä vaurioituneita tai virheellisia sahanterän asennusosia (esim. laipat, aluslevyt, ruuvit tai mutterit). Tämä sahanterän asennustarvike on suunniteltu nimenomaisesti talle sahalle. Se varmistaa sahan turvallisen käytön ja optimaalisen suorituskyvyn.
• Älä missän tapauksessa seiso pöytäsahan päällä tai käytä sitä jakkarana. Vaka-vien tapaturmien vaara, jos sahkötyokalu kaatuu tai jos kosketat vahingossa sahan-terä.
• Varmista, etta sahanterä on asennettu oikean pyörintäsuuntaan. Älä käytä hiomalaikkoja tai teräsharjoja poytäsahan kansa. Sahanterän virheellinen asennus tai käytösuositusten vastaisten tarvikkeiden käytto voi johtaavakaviin tapaturmiin.

2.3 Valmiiki asennettua sahanteräkoskevat turvallisuusohjeet

Käytökohde

• Terässä ilmoitettua huippukierroslukua ei saa ylittä / kierroslukualuetta tāytyy noudattaa.
  Valmiiki asennettua sahanteräa saa käytäa vain pyörösahoissa.
• Noudata erityistä varovaisuutta, kun otat terän pakkauksesta / asetat terän pak-kaukseen, sekä terän käsittelyssä (esim. kun asennat terän työkaluun). Loukkaantumisvaara terävien terien takia!
• Käytä terää käsitetlessäsi työkasineita, jotka vähentävät loukkaamisvaaraa ja mahdollistavat tukevan otteen terästa.
• Sahanterä tāytyy vaihtaa, jos sen rungossa on halkeamia. Korjaaminen on kielletty.
• Juotetuilla hampailla varustettuja sahenteriä ei saa enää käyttaa, kun niiden ham-maspaksuus on alle 1 mm.
• VAROITUS! Teria ei saa käytta, jos niissä on nakyviä halkeamia tai tylsiä tai vaurioituneita hampaita.

Asennus ja kiinnitys

• Terät taytyk kiinnittäa niin, etteivät ne voi ir-rota kayton aikana.
• Terien asennuksessa on varmistettava, etta terä kiristetaän navan tai kiinnityspinnan kohdalta, ja etteivät hampaat kosketa muihin osiin.
• Avaimen pidentäminen jatko-osalla tai liitokensen kiristäminenVASaraniskuilla on kiellettyä.
• Kiinnityspinnat täytyy puhdistaa liasta, rasvasta, öljystä ja vedestä.
• Kiinnitysruuvit taytyy kiristäa valmistajan toimittamien ohjeiden mukaan.
  Kun sahanterien reiän halkaisija saädetäntyökalun karan halkaisijan kokoiseksi, tãhän saa käyttaa vain asennettuja renkaita, esimerkiki: paikalleen puristettuja tai pītāvasti kiinnitetyjä renkaita. Irrallaan olevia renkaita ei saa käyttaa.

Huolto ja hoit

• Korjaus- ja hiontatoöitä saavat tehdä vain Festool-huoltokorjaamot tai valtuutetut ammattilaiset.
• Terän rakennetta ei saa muuttaa.
• Puhdista terä säännöllisesti pihkasta ja muista epäpuhtauksista (puhdistusaineen pH-arvo 4,5-8).
  Tylsien hampaiden teräsärmat saa teroittaa 1 mm:n minimipaksuuteen asti.
• Teraa saa kuljettaa vain soveltuvassa pak-kauksessa - loukkaantumisvaara!

2.4 Lisāturvallisuusohjeet

Käytä soveltuvia henkilönsuojaimia: Kuu-losuojaimet, suojalasit, pölysuojain toissä, joissa syntyy polyä.

• Työston yhteydessä saattaa syntyä tervey-delle Haitallista / myrkyllistä polyä (esim. lyijypitoiset maalit, tietyt puulaadut tai metallit). Näiden polylaatujen koskettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käytäjälle tai lahellä oleville ih-misille. Noudata oman maasi voimassaolevia turvallisuusmaäräyksiä.
• Käytä soveltuvaa hengityssuojainta terveytesi suojelemiseksi. Huolehdi sisätiloissa tehokkaasta ilmanvaihdosta ja kytke laitteeseen järjestelmäimuri.
• Tarkista rungon osat vaurioiden (esim. murtumat tai hiushalkeamat) varalta. Kor-

jauta vaurioituneet osat ennen sahkötyokalun käyttoä.

• Älä käytä aktusähkötyökalua verkkolaitteilla tai vierailla akuilla. Älä käytä vieraita latureita akkujen lataukseen. Jos käytä muita kuin valmistajan suosittelemia lisātarvikkeita, tämä voi johtaa sahköiskuun ja/taivakaviin tapaturmiin.

2.5 Alumiin työstö

Alumiinia työstettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteita:

Käytä suojalaseja!

• Kytke sähkötyökalu soveltuvaan antistaattisella imulektkulla varustettuun imuriin.
• Puhdista sahkötyokalun moottorikotelon kertynyt poly sännöllisin väliajoin.
• Käytä alumiinisahanteräa.
  Levyjä sahattaessa on käytettävä petrolivointelua, ohutseinäisiä profiileja (maks. 3 mm) voi työstää ilman voitelua.

2.6 Jäannösriskit

Kaikkien asiaankuuluvien rakennusalan määräysten noudattamisesta huolimatta sahkötyokalun käytössä voi syntyä vielä vaaroja, joita saattavat aiheuttaa esimerkiki:

Pyörivien osien koskettaminen: sahantera, kiinnityslaippa, laipparuuvi
- Jännitteisten osien koskettaminen kotelon ollessa auki
- Työkappaleista sinkoutuvat palat
Vaurioituneista teristä sinkoutuvat teräsir-paleet
Melupäastot
Työssä syntyvä poly.

2.7 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisiesti:

Äänenpainetaso

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

Käytä kuulosuojaimia.

HUOMIO

Päastöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalen käytötavasta ja työkappaleen laudusta.

• Todellinen kuormitus taytyy arvioida kokokäytöjakson puiteissa.
• Todellisesta kuormituksesta riippuen tay-tyy maärittäa asiaankuuluvat varotoimenpi-teet käytöturvallisuuden takaamiseksi.

3 Maäräystmukainen käytto

CSC SYS 50 on tarkoitettu mukana kuljetetta-vaksi poytāsahaksi (liukupöydällä varustetty poytāsaha) puun, laminoitujen puupaneelien ja muovin sahaustöihin.

Festoolin tarjoamien erikoissahanterien avulla koneita voi käyttaa myös karkaisemattomien rautametallien ja kirjometallien sahaustöihin.

Sitä ei suositella minerailevymaterialiaalien (esim. kipsilevyjen) sahaamiseen. Hankaava pö- ly kuluttaa voimakkaasti sähkömoottoreita.

Asbestipitoisia materiaialeja ei saa sahata.

Älä käytä katkaisu- ja hiomalaikkoja.

Laitteen käytäja vastaa märäystenvastaisesta käytösta aiheutuneista vahin-

goista.

3.1 Sahanterät

Työkalussa saa käyttaa vain seuraavien tietojen mukaisia sahanteriä:

• Standardin EN 847-1 mukaiset sahanterät
• Sahanterän halkaisija 168 mm
• Sahausuran leveys 1,8 mm
• Kiinnitsreikä 20 mm
• Terärungon vahvuus 1,2 mm
• Soveltuu maks. 9500 ~min^-1 kierrosluvulle

Festool-sahanterät ovat standardin EN 847-1 mukaisia.

Sahaa vain sellaisia materiaialeja, joille kyseinen sahantera on tarkoitetti.

Runsasseosteisesta pikateräksesta (HSS-teräs) valmistetuja sahanteriä ei saa käytää.

4 Tekniset tiedot

Akkupöytäsaha	CSC SYS 50
Moottorin jännite	36 V=
Kierrosluku (kuormit- tamatta)	6800 min-1
Soveltuvat akut	Festool-mallisarja BP 18 ≥ 4 Ah
Kiinnitysreikä	Ø 20 mm
Kallistuskulma	-10 ... 47°
Sahauskorkeus 0°:n asennossa	0 - 48 mm*
Sahauskorkeus 45°:n asennossa	0 - 34 mm*
Sahauskorkeus 47°:n asennossa	0 - 33 mm*
Sahauskorkeus -2°:n asennossa	0 - 48 mm*
Sahauskor- keus -10°:n asennos-sa	21 - 32 mm*
Katkaisuleveys 90°:n asennossa	450 mm
Katkaisuleveys 45°:n asennossa	340 mm
Katkaisuleveys 70°:n asennossa	140 mm
Yhdensuuntainen sa-hausleveys	280 mm
Jiirikulma	0 - 70°
Kuljetusmitat	512 x 396 x 296 mm
Pöydän korkeus	228 mm
Taajuus	2402 Mhz - 2480 Mhz
Vastaava isotroppi-nen säteilyteho (EIRP)	< 10 dBm
Kokonaispairoilman akkuja	20,2 kg

• Sahanterän ja sähkötyökalun valmistustoleranssien vuoksi myös korke-ammat sahaukset voivat olla mahdolisia.

5 Laitteen osat

Mainitut kuvat ovat käyttooppaan alussa.

[1-1] Kädensija
[1-2] Jäähdytysaukko
[1-3] Pääkatkaisin
[1-4] Käytötilan LED-valo
[1-5] Kulmaohjaimen lukkovivun lukitus
[1-6] Liukupöytä

[1-7] Kulmaohjaimelle tarkoitetu ura
[1-8] Festoolin FS-puristimelle tarkoitet-tu ura
[1-9] Pöydän sisäosa
[1-10] Kuusiokoloavain
[1-11] Piilosahauksen halkaisupuukko
[1-12] Halkaisupuukko ja suojus
[1-13] Työntöpalikka säilytyspaikassaan
[1-14] Sivuohjain
[1-15] Pitkittaissahausleveyden asteikko
[1-16] Pöydän levenssosa
[1-17] Pöydän levennysosan lukitsin
[1-18] Ohjausmoduuli
[1-19] Polypussi
[1-20] Kulmaohjain
[1-21] Liukupöydän lukitusvipu
[1-22] Kiinnityssalpa
[1-23] Systainerin kansi
[1-24] Kantokahva

6 Ohjausmoduuli

6.1 Ohjausmoduulin käyttoelementit

[2-1] Kulmapainike
[2-2] Korkeuspainike
[2-3] Näytto
[2-4] Saatopyorä
[2-5] Käynnistyskytkin
[2-6] Pysäytyskytkin

6.2 Näytö elementit

Näytössä [2-3] nakyyy kontektista riippuen eri-laisia elementtejä.

[2-7] Asento sivulla X-Y (assistentitoti-minnoissa)
[2-8] Valintaikkunan ohjekuva
[2-9] Valintaikkunan infoteksti
[2-10] Valinnan kohdistinpalkki
[2-11] Suosikki-parkkiasento
[2-12] Sahauskulma (päänäytö)
[2-13] Sahauskorkeus (pääänäytto)
[2-14] Akkujen kapasiteettinäytto

[2-15] Bluetooth® yhteystila (aktivoidunBluetooth® toiminnon yhteydessä)
[2-16] Suosikkien varaus (pääänäytö)

7 Käyttoönonotto

7.1 Sähkötyökalun asettaminen käytöalustalle

VAROITUS

Onnettomusvaara

Sähkötyökalu voi kaatua epätasaisella alustalla.

Varmista sahkötyokalun tukeva asento. Alustapinnan taytyy olla tasainen, hyvässä kunnossa ja puhdas (pinnalla ei saa olla esimerkiki si sahanpuruja tai puunpaloja).
Aseta sähkötyökalu kumitukiensa varaan vaakasuoraan asentoon tukevalle, tasaiselle alustalle.
Avaas sahkötyökalin kummakin puolen kiinnityssalvat [1-22].
Nosta Systainer-kansi [1-23] yläkautta pois.

7.2 Ensikäytto

Kun sähkötyokalu käynnistetään ensimmäisen kerran, näytössä käynnistyy seuraava prosessi

1. Kielen ja mittayksikön asetus.
2. "Ensimmäiset käytövaiheet" -assistentiti-toiminto selittä sähkötyokalun perustoiminnot.
3. Ensimmäinen referensssiajo ajetaan lapi.
4. Kalibroi sahauskorkeus nolla-asentoon (katso luku 9.5).
5. Pääänäytö (sahauskulma/sahauskorkeus) tulee nakyviin.

Jos referenssiajo keskeytetään, sitä pyydetaän uudelleen sahkötyökalu seuraavalla käynistyskerralla.

7.3 Päülle-/poiskytkentä

Sahkötyökalun käynnistäminen

Asenna akut [katso luku 8].
Paina pääkatkaisinta [1-3].

LED-valo [1-4] syttyy. Näytö ilmoittaa, jos tar-vitaan vertailuajo.

• Vertailuajon suorittaminen: pidä säätöpyö-rää [2-4] painettuna.
  (i) Suosittelemme suorittamaan sähkötyokalun kuljetuksen jälkeen vertailuajon ympäristön 0^ C - 40^ C lampötilassa, jotta saat jatkuvasti tarkat työtulokset.

Sahanterän kytkeminen toimintaan

Tee haluamasi sādöt ohjausmoduulilla (katso luku 9.1).
Aseta työkappale pinnalle ja kiinnitä se Festool FS-puristimella liukupöydän uraan [1-8].
Pidä kädet poissa sahausalueelta.
Paina käynnistyskytkintä [2-5]

Sahanterä käynnistyy.

Sahanterän kytkeminen pois päältä

• Sammuta saha painamalla pysäytyskytkin-tä [2-6].
  (i) Jos sahantera jatkaa pyörimistaan: kytkesahkötyokalu pois paälta paakatkaisimesta [1-3] tai vedä akku irti. Ota yhteyttä Festool-huoltoon.

Sähkötyökalun sammuttaminen

Odota, kunnes sahantera pysahtyy paikalleen.
Kytke sahkötyökalu pois päältä pääkatkaisi-mesta [1-3].

(i) Jos sähkötyökalua ei käytetä 4 tuntiin, se kytkeytyy täysin pois päältä. (Aikaa voi muuttaa Festool Work -sovelluksella.)

8 Akku

Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estaa kunnollisen kosketuksen ja vioittaa kosrettimia. Viallinen kosketin voi johtaa laitteen ylikuumenemiseen ja vaurioitumiseen.

[3A]

Irrota akku.

[3B]

Asenna akku - niin etta se lu-kittuu paikalleen.

Sahkötyokalua voi käyttaa vain, jos molemmat akut on asennettu paikoilleen ja niiden latauskapasiteetti on riittäv. Soveltuvat akut, katso luku 4.

8.1 Kapasiteettinäytto

Akkujen lataustila ilmoitetaan näytössä ja Festooll Work -sovellukssessa. Akkujen numeroin-ti [3B-1] on akkuliitantöjen vieressä.

Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käytöohjeista.

9 Asetukset

Kun haluat lisātietoja, katso www.festool.com/QuickGuide-CSCSYS

9.1 Säädöt ohjausmoduulin kautta

Varmista, etta sahanterän ympärillä oleva alue on vapaa, kun saädät sahanterää.

Seuraavat säädöt voi tehdä ohjausmoduulin kautta:

• Kieli
  Yksikkö
• Kierrosluku
• Sahauskorkeus (sahanterän korkeus)
• Sahauskorkeuden kalibrointi
• Sahauskulma (sahanterän kulma)
• Sahauskulman kalibrointi
• Suosikkien valinta ja varaus
• Vertailuajo
  Palautus tehdasasetuksiin

Valikossa on assistentttitoiminto seuraaville asetuksille:

• Vertailuajo
• Ensimmäiset vaiheet
• Sahauskorkeuden kalibrointi
• Sahauskulman kalibrointi
• Sahanterän vaihto

Navigointi

Navigointi valikon, assistenttitoiminnon tai eri valintavaihtoehtojen välillä

Kierrä saatöpyörä [2-4] oikealle tai vasemmalle.
Pävalikonavaaminen
Paina saatopyoraa kahdesti.

Valitseminen

Käynnistä assistentitiominto tai tee valinta
Paina saatopyoraa.

9.2 Festool Work -sovellus*

Festool Work -sovelluksen avulla voit konfigu- roida sahkötyokalun. Sitä varten vähintään yhden kahdesta asennetusta akusta täytyy olla Bluetooth® akku.

i Akun yhteyden muodostaminen Bluetooth® kautta, katso akun käyttoohjeet.
Festool Work -sovelluksessa on sahkötyokalun käyttoa koskevia lisātietoja.

9.3 Kierrosluvun säätäminen

Ohjausmoduulin kautta kierroslukua voi säätää 6-portaisesti työkappaleen vaatimusten mu- kaan.

9.4 Sahauskorkeudensaataminen

Säädä sahauskorkeus ohjausmdouulista.

Paina korkeuspainiketta [2-2].
Säädä 10 sekunnin kuluessa säätöpyörälä [2-4] haluamasi ssahauskorkeus.

(i) Jos haluat lopettaa saätötilan jo ennen 10 sekunnin saätöajan päattymista: paina korkeuspainiketta.
Sahauskorkeudens saatäminen kymmene-sosissa: pida saatöpyörä kiertämisen aikana painettuna.

9.5 Sahauskorkeuden kalibrointi

Sahauskorkeus on kalibroitava ensikäytössä ja sahanterän halkaisijan muuttamisen jälkeen. Sahanterän halkaisijan muuttuminen voi johtua sahanterän teroittamisesta tai vaihtamisesta. Kalibrointi aloitetaan näytön valikkokohdasta "Sahauskorkeuden kalibrointi". Seuraa näytön ohjeita.

Paina kiertopyörälaskeaksesi sahanterän pöydän alle.
Aseta lyhyt jaterima liukupöydalle kulmaohjaimen kohdalle (kuten katkaisusahauksessa).
Vahvista työvaihe painamalla kiertopyörä.
Kytke sahantera paallee kaynnistyskytkimel- la [2-5].
▶ Suorita katkaisusahaus. Kännä tällöin hitaasti kiertopyörä, jotta sahanterä siirtyh hitaasti ja vähitellen ylöspäin.

Kun sahantera raapaisee jaterimaa, nollapiste on saavutetu ja sahanteran voi kytkea pois pälta.

Paina kiertopyörää tallentaaksesi tämän asetuksen uudeksi nollakohdaksi.

9.6 Sahauskulman säätö

HUOMIO

Puristumisvaara

Sahauskulmaa sāddettäessä poistoimukana-va liikkuu mukana.

• Älä vie käsia tai esineita poistoimukanavan ja liukupöydän valiin.

Säädä sahauskulma ohjausmoduulin kautta.

Paina kulmapainiketta [2-1].

Säädä 10 sekunnin kuluessa säätöpyörän [2-4] avulla haluamasi kulma.
(i) Jos haluat lopettaa saatotilan jo ennen 10 sekunnin saatoojan paattymista: paina kulmapainiketta.
Sahauskulman säätö kymmenesosina: pida säätopyörä kiertämisen aikana painettuna.

9.7 Sahauskulman kalibrointi

Jos saha ei enä sahaa syöttämäsi sahauskulmaa oikein:

▶ Kalibroi sahauskulma ohjausmoduulin assistenttitoiminnon avulla.

9.8 Suosikit

Neljä usein käytetty sahauskorkeuden ja sa-hauskulman yhdistelmää voi tallentaa suosi-keiki. Parkkiasento on tallennettu viidenneksi muuttumattomaksi suosikiki "P". Tämä näytetään vain, jos nykyisessä asennossa Systainerin kantta ei voisi laittaa paikalleen.

Suosikin valitseminen

Valitse paanaytosta saatopyorallahuamasisi susosikkipari [2-11].
Pida saatopyora painettuna, kunnes laite on saatynyt valittuun sahanteraaSENTOon.

Suosikin tallentaminen

Aseta haluamasi sahauskorkeuden ja sa-hauskulman yhdistelma.
Paina kulmapainiketta ja korkeuspainiketta samanaikaisesti.
Valitse saatöpyörällä haluamasi suosikkia-sento [2-11].
Vahvista valinta painamalla saatopyoraa.

9.9 Halkaisupuukko

VAROITUS

Loukkaantumisvaara

Ennen kuin alat tehdä sahkötyokaluun kohdistuvia toitä, kytke pääkatkaisin pois päältä ja irrota akku sahkötyokalusta.

VAROITUS

Loukkaantumisvaara

• Älä missään tapauksessa työskentele il-man halkaisupuukkoa.

Halkaisupuukko ja suojus [1-12]

Käytä mahdollisuuksien mukaan aina halkaisu-puukkoa ja suojusta.

Piilosahauksen halkaisupuukko [1-11]

Piilo- tai urasahaukseen.

Halkaisupuukon irrotus, vaihtohto 1 [4A]

Siirra sahantera ohjausmoduulilla park-kiasentoon (valitse suosikki "P").
Paina kuusiokoloavain [1-10] laitekilven aukkoon, pidä painettuna ja 3 vedā halkaisupuukko yläkautta irti.
Aseta kuusiokoloavain takaisin asia-nkuuluvaan pitimeen [1-10].

Halkaisupuukon irrotus, vaihtohto 2 [4B]

• Irrota peitelevy (katso luku 9.16).
  ▶ ① Pidä halkaisupuukon lukitusta painettuna ja vedä halkaisupuukko yläkautta irti.
  Asenna peitelevy takaisin.

Halkaisupuukon asentaminen [4C]

Työnnä halkaisupuukko yläkautta sisään niin, että se lukittuu paikalleen. VAROITUS! Loukkaantumisvaara! Tarkista halkaisupuukon kunnollinen lukittuminen.

9.10 Polynpoisto

VAROITUS

Póly aiheuttaa vaaraa terveydelle

• Älä missään tapauksessa työskentele il-man imuria.
  Noudata maakohtaisia märäyksiä.
  Kun sahaat syöpää aiheuttavia materiaialeja, kytke työkaluun aina sopiva järkestelmäimuri maakohtaisten märäysten mu-kaisesti. Älä käytä työkalun polypussia.

Työkalun omä polynpoisto

Kiinnitä polynkeruupussin [5-3] liitäntäkap-pale [5-1] kiertämllä oikealle poistoimuli-tannan [5-2] kohdalta.
Tyhjennystä varten irrota polynkeruupussin liitäntäkappale kiertämälä vasemmalle poistoimuliitännän kohdalta.

Suojuksen tutkeutuminen saattaa hairitā turvallisuustoimintoja. Tukosten välttamiseksi työssä Kannattaa käyttaa järjestelmäimuria taydellä imuteholla.

Sahattaessa (esim. MDF-levyä) voi muodostua staattista sähkövarausta. Työskentele tassā tapauksessa järjestelmäimurin ja antistaattisen imuletkun kanssa.

Festool-järjestelmäimuri

Poistoimuliitäntään [5-2] voi kytkeä Festooljärjestelmäimurin, jonka imuletkun halkaisija on 27 mm.

Suomi

Imuletkun liitäntäkappale kytketaän liitäntä-kappaleen [5-2] sisälle.

VARO! Jos et käytä antistaattista imulektkua, työkaluun voi varautua staattista sahköö. Voit saada sahköiskun ja sahkötyökalun elektronikka saattaa vaurioitua.

9.11 Pöydän levenssosa [6]

Työtason suurentamiseksi alkaen n. 95 mm pit-kittäissahauspituudesta.

Pöydän levennysosanavaaminen.
Pöydän levennysosan sulkeminen.

9.12 Sivuohjain

Sivuohjaimen asentaminen

Kuva [7]

Pitkittäisahauksen leveyden säätäminen

Kuva [8]

Ohjainkiskon [9-1] säätäminen

Kuva [9A]

i Kännä ohjainkisko [9-1],Jos teet kulmasahauksia tai sahaat erittäin matalia tyokappaleita [9B]. Matala puoli on tällöin sahanterään pain.

9.13 Liukupöydän säätäminen

Liukupöydān voi lukita kahteen eri asentoon.

Käytöasento

Taka-asento A, kuva [10]

Sahanterän vaihtoasento

Etuasento B, kuva [10]

VARO! Loukkaantumisvaara. Lukitse aina liukupöytä, jos et käytä liukutoiminta.

9.14 Kulmaohjain

Kulmaohjainta voi kayttä poikittais-/kulmaoh- jaimena (jiiriohjaimena).

VAROITUS

Onnettomusvaara käytötarvikkeen takia

• Ohjainkisko [13-1] ei saa ylettyä leikkausalueille.
  ▶ Kulmaohjaimen kaikkien ruuvien ja kierto-nuppien taytyy olla kunnolla kiinni sahaamisen aikana.

Kulmaohjaimen asentaminen/kohdistaminen

Kuva [11]

Kulman sātāminen

Kuva [12]

Kulmaohjaimelle on 13 lukituskohtaa tavalli-simmin kaytettaville kulma-asennoille.

Ohjainkiskon sivuttaisen asennon säätäminen

Kuva [13]

9.15 Sahanterän valinta

Festool-sahanterät on merkitty värillisellä renkaalla. Vär tarkoittaa materiaalia, jolle sahantera soveltuu.

Huomioi tarvittavat sahanterätiedot (katso lu-ku 3.1).

Väri	Materialiai	Tunnus
Keltainen	Puu
Punainen	Laminaatti, mineraa-limaterialiai
Sininen	Alumiini, muovi

9.16 Sahanterän vaihto

VAROITUS

Loukkaantumisvaara

Ennen kuin alat tehdä sahkötyokaluun kohdistuvia toitä, kytke pääkatkaisin pois päältä ja irrota akku sahkötyokalusta.

HUOMIO

Kuuman ja terävän käytötarvikkeen aiheuttama loukkaantumisvaara

• Älä käytä tylsia tai viallisia käytötarvikkeita.
  Käytä työkasineita, kun käsittelet käytto-tarviketta.

Sahanterän vaihtoasento

Siirra sahantera ohjausmoduulilla [14-9] sahanterän vaihtoasentoon.

Peitelevyn irrottaminen

Aseta liukupöytä [14-12] etummaiseen asentoon. Lukitse se siihen lukitusvivulla [14-7].
Avaa mukana toimitetulla kuusiokoloavaimella [14-2] peitelevyn ruuvi [14-11].
- Ota peitelevy [14-8] pois.

Sahanterän irrotus

• Irrota halkaisupuukko [14-10] (katso lu-ku 9.9)
  Paina karan pysäytyspainike [14-1] pohjaan ja avaa ruuvi [14-3] kuusiokoloavaimella (vasenkierteinen).

• Ota ruuvi ja laippa [14-4] pois ja irrota sa-hanterä yläkautta.

Sahanterän asentaminen

VAROITUS! Tarkasta ruuvit ja laippa lian va-ralta ja käytä vain puhtaita ja vauriottomia osia!
Asenna uusi sahanterä ja ulompi laippa.
VAROITUS! Sahanterän [14-5] ja sa-han [14-6] pyörimissuunnan täytyy olla identtisia! Tämän ohjeen noudattamisen lai-minlyönti voi aiheuttaa vakavia vammoja.
Asennetun sahanterän merkintää ei voi nähda.

Kiristä ruuvi (vasenkierteinen).
Asenna ja ruuvaa peitelevy [14-8] kiinni.
Asenna halkaisupuukko.
Aseta kuusiokoloavain asiaankuuluvaan p-timeen [1-10].

10 Työskently sahkötyökalulla

10.1 Turvallinen työskently

Noudata toissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja

sekä seuraavia märäryksiä:

Ennen aloitusta

• Varmista, etta sahanterän suojus on ehjä eikä kosketa teräa missän sahauskulmissa tai -korkeuksissa. Sahanterän suojuksen lappien on voitava liikkua steettömassti.
• Pöytälevyssä, peitelevyssä ja pöydän sisäosassa ei saa nakyä vaurioita (esim. viiltoja sahausuran reunassa). Vaihda vaurioituneet osat välittömästi.
• Älä missään tapauksessa työskentele il-man paikalleen asennettua peitelevyä, huoltoluukkua tai pöydän sisäosaa.
• Tarkasta sahanterän kunnollinen kiinnitys.
  VARO! Ylikuumenemisvaara! Varmista ennen kayton aloittamista, etta akku on lukittu kunnolla paikalleen.
• Aseta työkappale jännityksettömaän ja tasaiseen asentoon.

Sahaustyössä

• Kaatumisvaara! Sähkötyökalu voi kaatua, jos sillä työstetään liian suuria tai liian raskaita työkappaleita.
• Älä pidä sahauksen aikana työkäsineitä. Työkäsine saattaa takertua sahanterään, jolloin katesi voi tempautua sahanterää vasten.

Oikea työskentelyasento: liukupöydän puolella sahanterän kohdistuskohdan vieressä.
Loukkaantumisvaara ympäriinsä sinkoutu-vien sirujen takia. Ne voivat aiheuttaa vammoja ympärillä oleville ihmisille. Noudata turvallista etäisyytä.
- Sahaa sopivalla vauhdilla, niin ettaaat estettya sahanterasarmien ylikuumenemisen ja muovia sahatessa muovin sulamisen. Mi-takovempaa sahattava materiaali on, sitahitaamnin kannatta sahata.
- Älä missän tapauksessa muuta sahkötyokalun asentoa sahanterän käydessa.
Kun työntöpalikkaa [1-12] ei tarvita, aseta se työntöpalikan säilytyspaikkaan (Kuva 1).

10.2 Käytötavat

Sahaa voi käyttaa seuraavin tavoin:

• Liukupöytäsaha

liukupöydillä ja poikittaisohjaimella.

Pöytäsaha

lukitulla liukupöydällä ja pitkittäisohjaimella.

10.3 Katkaisusahaukset

Suorita katkaisu- ja kulmasahaukset sahkötyökakun vasemmalla puolella. Käytä aina kulmaohjainta (katso luku 9.14).

10.4 Kulmasahaukset

Käytä kulmasahauksissa halkaisupuukkoja suojusta (katso luku 9.9).
- Irrota sivuohjain.
Sijoita kulmaohjain liukupöytään (katso lu-ku 9.14).
Avaai liukupoydän lukitus (katso luku 9.13).
Ohjaa tyokappaletta kulmaohjaimen kanssa.

10.5 Pitkittäisahaukset

Asenna halkaisupuukko suojuksen kanssa (katso luku 9.9).
- Irrota kulmaohjain (katso luku 9.14).
Asenna sivuohjain (katso luku 9.12).
Suorita pitkittaissahaus.

10.6 Pituussuntaiset jiirisahaukset

Käytä halkaisupuukkoa suojuksen kanssa (katso luku 9.9).
- Irrota kulmaohjain (katso luku 9.14).
Asenna sivuohjain (katso luku 9.12).
Jos sahanterää kallistetaan sivuohjaimen suuntaan [9B]:

Käännä ohjainkisko [9-1] niin, etta sen matala puoli osoittaa sahanterään pän, jotta saat enemmän tilaa työntöpalikalle ja ettei sahanterä kosketa ohjainkiskoon.

Suomi

Jos työntöpalikalle ei ole vieläkään tarpeeksī tilaa suojuksen ja ohjainiskon valissä, käytä siinä tapauksessa työntöpalaa*.
Työkappaleen jumittumisen ja takaiskun estämiseksi säädä ohjainisko niin, että sen takapää on samalla tasolla 45^ :n linjan kanssa sahanterän keskikohtaan nähden.

Säädä sahanterän kallistuskulma ohjausmoduulista (katso luku 9.6).
Ohjaa tyokappale sivuohjainta vasten.

• Ei sisally vakiovarustukseen.

10.7 Piilosahaukset

VAROITUS

Onnettomuusvaara takaiskun takia

Jos sahausta varten on pitänyt irrottaa halkaisupuukko ja suojus, kyseisen sahustyön jälkeen halkaisupuukko ja suojus tu-lee ehdottomasti asentaa heti takaisin.

Monimutkaiset piilosahaukset, kuten upotus- ja urasahaukset, eivat ole sallittuja.

i Käytä piilosahauksessa puristuskampaa*, jotta sahattava työkappale pysyy tukevasti pöytäa vasten.

• Ei sisally vakiovarustukseen.

Käytä piilosahauksiin piilosahausten halkaisu-puukkoa (katso luku 9.9).

Urien sahaus

Säädä urasyvyys (=sahauskorkeus) ohjausmoduulista (katso luku 9.4).
Säädä sivuohjain (katso luku 9.12).
Asenna piilosahauksen halkaisupuukko (katso luku 9.9).
Ohjaa tyokappale sivuohjainta vasten.
Toista toimenpide, kunnes ura on halutun levyinen.

Huulloksen tekeminen

i Ensimmäisen uran sahaaminen työkappaleen kapeaan sivuun.
Säädä ohjausmoduulista ensimmäisen sa-hausuran korkeus (katso luku 9.4).
Säädä sivuohjain (katso luku 9.12).

Työkappaleen kapean sivun ensimmäisen sa-haus voidaan suorittaa.

Kännä työkappale.
Säädä toisen sahausuran korkeus.
Sädà sivuohjain.

i Valitse etaisyys sivuohjaimeen niin, et- tei aiemmin sahattu ura ole ohjaimen puolella.

Työkappaleen kapean sivun toinen sahaus voideaan suorittaa.

10.8 Jumittumien poistaminen [15]

VAROITUS

Loukkaantumisvaara

Ennen kuin alat tehdä sahkötyökaluun kohdistuvia toitä, kytke paakatkaisin pois paälta ja irrota akku sahkötyokalusta.

• Irrota peitelevy (katso luku 9.16).
  Vapauta sahanterän luukku [15-1] ja kään-na se alaspain.
  VARO! Käytä työkäsineita.

Poista työkappalesirut, imuroi sahanterän alue puhtaaksi.

▶ Sulje sahanterän luukku, asenna peitelevy.
Aseta kuusiokoloavain asiaankuuluvaan pitted [1-10].

11 Kuljetus

HUOMIO

Loukkaantumisvaara!

Sähkötyökalu voi kannettaessa luiskahtaa otteesta.

Pida molemmilla käsillä kiinni sahkötyokalun kummankin puolen asiaankuuluvista kahvapinnoista [1-1].
- Varmista kantaessasi työkalua Kantokah-vasta [1-24], että kansi on lukittu molemmilla kiinnitysalvoilla.

HUOMIO

Loukkaantumisvaara

Liukupöytä saattaa liukua ulos. Pöydän levennysosa saattaa aueta.

Sahkötyokalua tulee aina kuljettaa asian-mukaisessa kuljetusasennossa.

11.1 Sähkötyökalun lukitseminen (kuljetusasentoon)

Siirä sahantera ohjausmoduulilla parkkiasentoon (valitse suosikki "P").
Kytke sahkötyokalu pois pälta päkatkaisimesta (katso luku 7.3).
Lukitse liukupöytä {katso luku 9.13}.
▶ Sulje pöydän levensnysosa, katso luku 9.11.

Työnnä ohjainkiskoja yhteen, kunnes molemmat parkkiasennon säätömerkit (katso luku 1) osoittavat toisiaan kohti.
Siirä sahkötyökalun sivuohjain parkkiasentoon [16B].
Säilytä halkaisupuukkoa, suojusta ja muita tarvikkeita kannessa [16A]. Kulmaohjaimen voi kiinnittää myös sahkötyokaluun parkkiasennossa [16B].
▶ Sulje kansi ja lukitse se molemmilla kiinni-tysalvoilla..

Sähkötyökalu on kuljetusasennossa.

12 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sahköiskuvaara

• Irrota aina akku sahkötyökalusta, ennen kuin alat tehdä koneeseen liittyvä huoltoja kunnossapitotöità.
  Kaikki moottorin rungon abaamista edellyt-tavat huolto- ja korjaustyot saa antaa vain valtuutetun huoltokorjaamon tehtavaksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisia Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto

Vaurioituneet varolaitteet ja osat taytyk jauttaa tai vaihdattaa valtuutetussa ammatikorjaamossa, mikali kayttohjeissa ei ole toisin neuvottu.
Pida ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puhtaina.
- Poista polykertymät, sirut ja purut imurilla (katso luku 10.8).
- Älä rasvaa tai öljyä korkeuden ja kulman säätokaroja.

12.1 Pöydän levensosan korkeudensäätäminen

Kuva [17]

12.2 Liukupöydän korkeudensaatäminen [18]

Jos liukupöydän korkeus ei vastaa enää pöytä-levyn korkeutta:

Aseta liukupöytä etummaiseen asentoon.

• Ota peitetulppa [18-1] pois ja lóysää sen alla olevaa ruuvia.
• Aseta liukupöytä takimmaiseen asentoon.
• Ota peitetulppa [18-2] pois ja avaa ruuvi.
  Säädä liukupöydän korkeus säätöruveilla [18-3] ja [18-4].

Kierto oikealle = korkeus alenee
Kierto vasemmalle = korkeus kasvaa

Kiristä ruuvit [18-1] ja [18-2] (3,5 Nm) ja asenna peitetulpat.

12.3 Liukupöydän enimmäisliikkeen säätäminen [19]

Jos liukupöytää ei voi enaà siirtää enimmäisalueen rajoissa:

Siirä liukupöytää käsin (voimakkaasti) etu-ja takaosan päteasentoinhin, kunnes liukupöydän reuna on liikerajamerkkien [19-1] kohdalla.

12.4 Liukupöydän liukukourujen puhdistaminen [20]

Jos liukupöytäÖ on vaikea liikuttaa, se voi johtua liukupöydän liukukouruissa tai kuulalaakereissa olevasta liasta.

▶ Puhdista liinalla neljä liukupöydän ohjaimessa olevaa liukukourua [20-1] ja neljä liukupöydässä olevaa liukukourua [20-2].

Jos liukupöytä liikkuu edelleen raskaasti, ota yhteyttä valmistajaan tai valtuutettuun huolto-korjaamoon.

12.5 Kulmaohjaimen säätäminen

Suorakulmaisuudenaataminen:

Kuva [21]

12.6 Päterajoittimien puhdistaminen [22]

Jos vertailuajo epaonnistuu: puhdista korkeus-ja kulmasaatjen päaterajoittimet.

Aja sahantera korkeimpaan asentoon.
Säädä sahauskulmaksi 0^ .
Kytke sahkötyokalu pois pälta päkatkaisi-mella ja irrota akut.
Pöydän levennysosanavaaminen.
- ① ② Ota huoltoluukku [22-1] pois.
▶ ③ ④ Puhdista alaosan korkeuden [22-3] ja kulman [22-4] pääterajoittimet harjalla.
Asenna huoltoluukku ja kiristä se ruuvilla [22-2] paikalleen.
Asenna akut ja kytke sahkötyokalu pälle päkatkaisimella.
Aja sahanterä kokonaan alas.
Kytke sahkötyökalu pois päältä pääkatkaisi-mella ja irrota akut.
- Ota huoltoluukku [22-1] pois.

Suomi

▶ ⑤ Puhdista yläosan korkeuden päaterajoit-timet [22-5] harjalla.
Asenna huoltoluukku ja kiristä se ruuvilla [22-2] paikalleen.
- Irrota peitelevy (katso luku 9.16).
▶ 6 Puhdistakulman [22-6]+[22-7] pääterajoittimet harjalla.
Asenna peitelevy.

Jos tämä toimenpide ei onnistu ongelmittta, ota yhteyttä valtuutettuun huoltokorjaamoon tai valmistajaan.

12.7 Sivuohjainen kohdistaminensahanterän suhteen [23]

Jos työkappaleen yläpinta repeilee sahanterän vasemmalla puolella (kulmaohjaimen puolela)

Kiristä ruuvia [23-1].

Sivuohjain liikkuu suuntaan A.

Jos pinta repeilee sahanterän oikealla puolella (isvuohjaimen puolella)

Löysäruvia [23-1].

Sivuohjain liikkuu suuntaan B.

i Yksi ruuvin [23-1] kierros vasta n. 3,1 mm liikettä suuntaan A tai B

Tarvittaessa sivuohjaimen puristusvoima on saadettävä uudelleen (katso luku 12.8).

▶ Ruuvin [23-1] kiristäminen: puristusvoimaa pitää vähentää.
Ruuvin [23-1] lóysäaminen: puristusvoimaa pitäa lisātä.

12.8 Sivuohjaimen puristusvoiman saatäminen [24]

▶ Ruuvin [24-1] kiristäminen lisää puristus-voimaa.
Ruuvinavaaminenvahentaa puristusvoi-maa.

12.9 Liukupöydän kohdistaminensahanterän suhteen [25]

Aseta liukupöytä etummaiseen asentoon ja lukitse se.
- Ota peitetulppa [25-1] pois.

Vapauta painamalla kumpaakin pistettä.
Vedä peitetulppa irti.

• Ota peitetulppa [25-2] pois ja löysää hie-man sen alla olevaa ruuvia.
  Aseta liukupöytä takimmaiseen asentoon.
• Ota peitetulppa [25-3] pois ja löysää hie-man sen alla olevaa ruuvia.

Säädä välys ruuvilla [25-4]. HUOMAU-TUS: ALÄ muuta ruuvin [25-5] asentoa. Muuten liukupöytä liikkuu raskaasti.
6+7 ruuvit kiristetaaan.
Aseta kaikki peitetulpat takaisin paikoilleen.

13 Lisävarusteet ja tarvikkeet

Lisātarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internet-osoitteesta www.festool.fi.

14 Ympäristö

Älå heita käytösta poistettua konetta talousjätteiden joukkoon! Toimita käytös-tä poistetut laitteet, tarvikkeet ja pak-et ympäristöystävälliseen kierräkykseen.
tata voimassaolevia kansallisia märäryk-

Ennen havittämista laitteesta tulee poistaa mahdolliset tyhjät paristot ja akut, joita ei ole asennettu kiinteästi laitteen sisään, sekä lamput, jotka voi irrottaa laitteesta niitä rikkomatta. Tällä ravalla vanhat paristot ja akut voidaan kierrättä asianmukaisesti.

Käytösta poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sita vastaavan kansallisen lainsäddannon mukaan loppuun käytetyt sähkötyokalut taytyy keratä erikseen talteen ja toimittaa ympäristöä saastävään kierräkykseen.

Teave REACH kohta: www.festool.fi/reach

15 Yleisia ohjeita

15.1 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovatrekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käytävät lisenssillä.

15.2 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältaa sirun, joka tallentaa automaattisesti kone- ja käytötiedot. Tallennetuista tiedoista ei voi pääellä suoraan henkilöllisyytta.

Tiedot voidaan lukea erikoislaitteilla ilman kos-ketusta. Festool käyttaa naita tietoja yksin-omaan sahkötyokalun vianmaaritykseen, kor-jaus- ja takuutoihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä

tätä pidemälle ilman asiakkaan erikseen antamaa lupaa.

16 Vikojen korjaus

Ongelma	Mahdolliset syyt	Korjaustoimenpiteet
Näytö ei kytkeydy päälle.	Toinen tai molemmat akut ovat tyhjentyneet.	Lataa akut.
	Asennettu väärä akku.	Käytä soveltuvia akkuja (katso luku 4).
Näytö ei näytä mitään.	Näytö on viallinen.	Ota yhteyttä valtuutettuun huoltokorjaamoon tai valmistajaan.
Näytön tekstit väärällä kielellä.		Avaa päävalikon alin kohta. Valitse siitta sitten haluamasi kieli.
Näytö näytää varoi-tusviestin.	Varoitaa esim. ylikuumene-misesta.	Huomioi valintaikkunassa oleva infoteksti ja kuit-taa viesti kohdistinpalkin kautta.
Näytö ilmoittaa virhe-estä.	Sähkötyökalu yrittää poistaa Häirión, esim. ylikuumenemi-sen.	Noudata näytö ohjeita.
	Sähkötyökalu on rikki.	Ota yhteyttä valtuutettuun huoltokorjaamoon tai valmistajaan.
Käytötilan LED-valo vilkkuu punaisena.	Asennettu väärä akkuyhdis-telmä.	Katso luku 4.
	Alijännite järjestelmän käyn-nistyksessä (akun varaustaso on liian alhainen).	Vaihda akku.
Systainerin kantta ei saa suljettua.	Tarvikeosat eivät ole parkkia-sennossa.	Aseta sähkötyökalu kuljetusasentoon (katso lu-ku 11.1).
Kuusiokoloavainta ei saa työnnettyä laitekil-ven aukkoon.	Sahanterä ei ole parkkiasen-nossa.	Siirrä sahanterän ohjausmoduulilla parkkiasen-toon (katso luku 9.8).
Sahauskulma ei täs-mää näytö ilmoitta-man arvon kanssa.	Sahauskulman väärä säläto.	Kalibroi sahauskulma (katso luku 9.7).
Sahauskorkeus ei täs-mää näytö ilmoitta-man arvon kanssa.	Sahauskorkeuden väärä sälä-tö.	Kalibroi sahauskorkeus (katso luku 9.5).
Vertailuajo epäonnistui	Aluetta ei saavuteta. Päätera-joittimet likaisia.	Puhdista pääterajoittimet (katso luku 12.6).
Liukupöytä ja pöytäevy eivät ole samalla kor-keudella.	Liukupöydän korkeuden sälä-tö on väärä.	Säädä liukupöydän korkeutta (katso luku 12.2).
Pöydän levensnosa ja pöytäevy eivät ole sa-malla korkeudella.	Pöydän levensnosaan korkeuden väärä säläto.	Säädä pöydän levensnosaan korkeus (katso lu-ku 12.1).
Liukupöytää ei saa enää siirrettyä tãysin molempiin asentoinhin.	Enimmäisliikkeen väärä sälä-tö.	Säädä liukupöydän enimmäisliike (katso lu-ku 12.3).

Suomi

Liukupöytä liikkuu erit-täin raskaasti.	Liukukourut likaisia.	Puhdista liukukourut liinalla (katso luku 12.4).
	Kuulalaakerit likaisia.	Ota yhteyttä valtuutettuun huoltokorjaamoon tai valmistajaan.
Sahausuran-Repeily	Sivuohjainen välyksen värärsäätö.	Kohdista sivuohjain sahanterän suhteen (katso luku 12.7).
Moottori käy pienem-mällä teholla	Moottorin lämpötila on liian korkea. Kierroslukua on alennettu, jotta moottorin tuuletus jähdyttää sähkötyö-kalun nopeasti.	Kun moottori on jäahtynyt, sähkötyökalun kier-rosnopeus nousee jälleen automaattisesti. Jatka työtä vasta laitteen jäähdyttyä.

Indholdsfortegnelse
