BRUGSANVISNING CSC SYS 50 EB-Basic FESTOOL

2 Sakerhetsanvisningar

7.3 Start/avstängning

10.6 Längsdnitt med gering

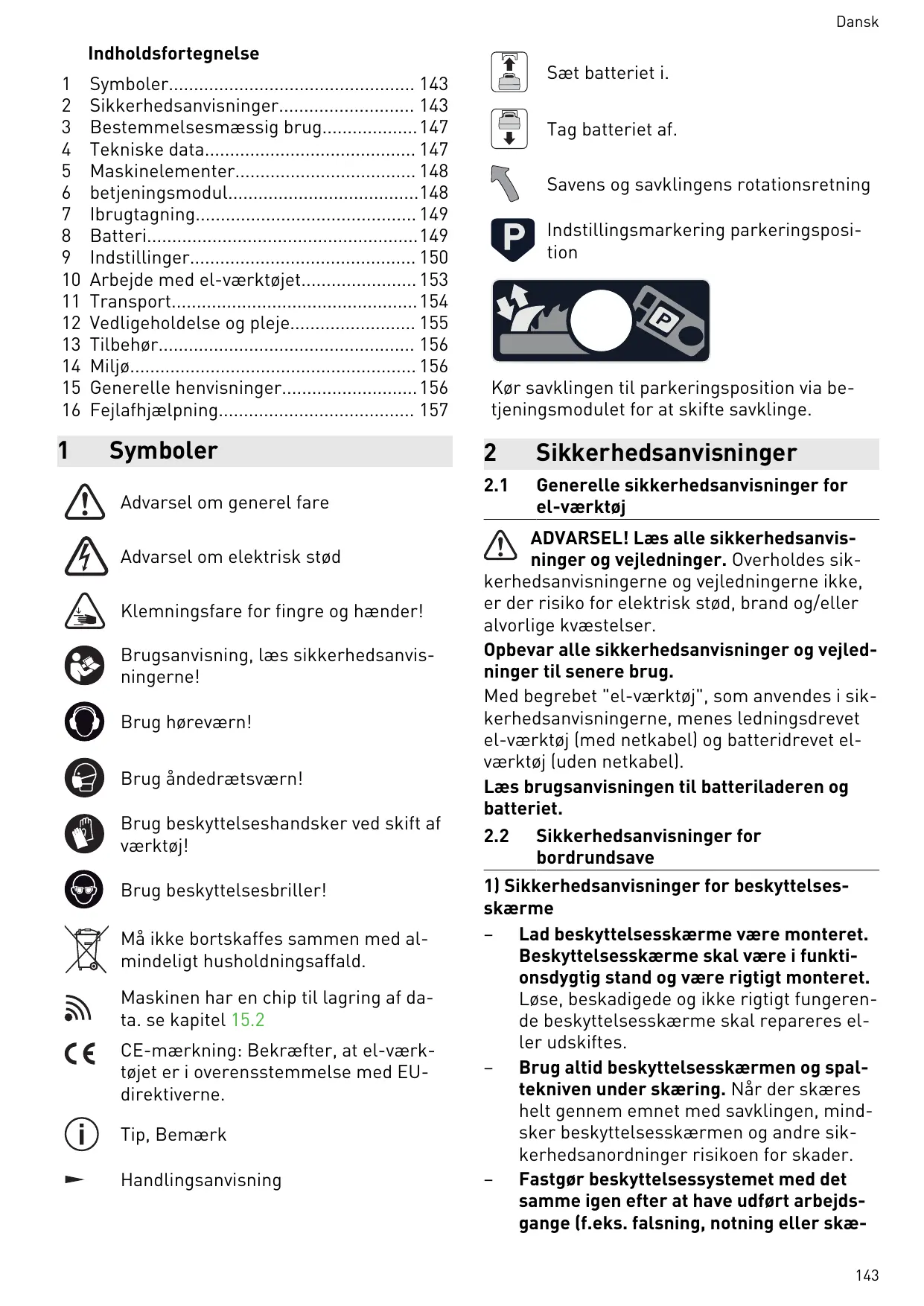

1 Symboler. 143
2 Sikkerhedsanvisninger. 143
3 Bestemmelsesmaessig brug. 147
4 Tekniske data. 147
5 Maskinelementer 148
6 betjeningsmodul. 148
7 Ibrugtagning. 149
8 Batteri. 149
9 Indstillinger 150
10 Arbejde med el-værktøjet. 153
11 Transport 154
12 Vedligeholdelse og pleje 155
13 Tilbehør. 156
14Miljo. 156
15 Generelle henisninger. 156
16 Fejlafhjaelpning. 157

1 Symboler

Advarsel om elektrisk stød

Klemningsfare for fingre og hænder!

Brugsanvisning, læs sikkerhedsanvis- ningerne!

Brug horeværn!

Brug andedrætsværn!

Brug beskytteseshandsker ved skift af værktj!

Brug beskyttesesbriller!

Må ikke bortskaffes sammen med al-mindeligt husholdningsaffald.

Maskinen har en chip til lagring af data. se kapitel 15.2

CE-mærkning:Bekræfter,at el-værktøjet er i overensstemmelse med EU-direktiverne.

Tip, Bemaerk

Handlingsanvisning

Saat batteriet i.

Tag batteriet af.

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL! Læs alle sikkerhedsanvis-ninger og vegledninger. Overholds sik-

kerhedsanvisingerne og vegledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere brug.

Med begreb "el-værktøj", som anvendes i sikkerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el-værktøj (eden netkabel).

Læs brugsanvisningen til batteriladeren og batteriet.

2.2 Sikkerhedsanvisninger for bordrundsave

1) Sikkerhedsanvisninger for beskyttelsesskaerme

Lad beskytellsesskærme—are monteret. Beskytellsesskærme—is](2) fonkyntdygtig stand og—are rigtigt monteret. Løse, beskadigede og—iske rigtigt fungeren de beskytellsesskærme—is](3) der udskiftes.
- Brug altid beskyttelsesskærmen og spaltekniven under skæring. Når der skæres helt gennem emnet med savklingen, mindsker beskyttelsesskærmen og andre sikkerhedsanordninger risikoen for skader.
Fastgør beskyttelsessystemet med det samme ingen after at have udført arbejds-gange (f.eks. falsning, notning eller skæ-

ring fra begge sider), hvor fjernelse af beskyttelsesskærmen og spaltekniven er nødvendig. Beskyttelsesskærmen og spaltekniven mindsker risikoen for skader.

• Kontrollér, før el-værktøjetændes, at savklingen ikke rører ved beskyttelsesskærmen, spaltekniven eller emnet. Hvis dissekomponenterkommen ikontakt med savklingen, kan der opstå en farlig situati-on.
• Juster spaltekniven i henhold til beskrivelsen iijke brugsanvisning. Forkert afstand, position og justering kan medføre, at spaltekniven ikke forhinder tilbageslag.
• Spaltekniven fungerer kun,ningar den kan virke mod emnet. Ved snit i emner, der er for korte til, at spaltekniven kan komme i indgrep, er spaltekniven.uden effekt. Under disse betingelser kan spaltekniven ikke forhindre et tilbageslag.
• Brug en savklinge, der passer til spaltekniven. For at spaltekniven fungerer rigtigt, skal savklingens diameter passe til den pageldende spaltekniv, savklingens stamklinge vare tyndere end spaltekniven og taenderne vare bredere end spaltekniven sykkelse.

2) Sikkerhedsanvisninger for savning

• FARE: Hold fingrene og hænderne væk fra savklingen eller saveområdet. Et øjebliks uopmærksomhed eller udskridning kan få din.Hand til at bevæge sig hen mod savklingen og medføre alvorlige kvæstelser.
• Før altid emnet mod savklingens omdrejningsretning. Fores emnet i samme retning som savklingens omdrejningsretning, kan det medføre, at emnet og din händ bliver trukket ind i savklingen.
• Brug aldrig geringsanslaget til fremf.org emnet ved længdesnit, og brug aldrig parallelanslaget til længdeindstilling ved tværsnit med geringsanslaget. Hvis emnet fores med parallelanslaget og geringsanslaget samtidigt, er der risiko for, at savklingen sætter sig fast, og at der sker tilbageslag.
• Ved længdesnit skal fremføringskraften på emnet altid udøves mellem anlags-skinnen og savklingen. Brug en fremfø-ringsstok, hvis afstanden mellem anlags-skinnen og savklingen er under 150 mm og en fremføringsklods, hvis afstanden er

under 50 mm. Sådanne arbejdsredskaber sørger for, at din händ holdes i sikker af-stand til savklingen.

• Brug kun den medleverede fremfuringsstok fra producenten ell er, der er fremstillet i henhold til anvisningerne. Fremfuringsstokken sørger for tilstrækkelig afstand mellem hand og savklinge.
• Brug aldrig en beskadiget eller tilskåret fremføringsstok. En beskadiget fremføringsstok kan gå i stykker og medføre, at din händkommen ind i savklingen.
  Arbejd ikke med "fri帽子". Brug alto parallelanslaget eller geringsanslaget til at placere og føre emnet. "Fri帽子" betyder, at emnet understøttes og fores med hænderne i stedet for med parallelanslag eller geringsanslag. Frihändssavning medfører fejljustering, fastklemning og tilbageslag.
• Grib aldrig fat i emnet omkring aller over en roterende savklinge. Hvis du griber fat i emnet, kan dukommen ikontakt med den roterende savklinge.
• Understand Lange og/eller brede emner bag ved og/eller ved sider af arbejdsbordet, sö de bliver liggende i vandret stilling. Lange og/eller brede emner har tendens til at vispe på kanten af arbejdsbordet; dette resulterer i tab af kontrl, fastklemning af savklingen og tilbageslag.
• Fremør emnet jegvnt. Bøj eller drej ikke emnet. Hvis savklingen sætter sig fast, skal du straks slukke for el-værktøjet, adskille det fra batteriet og afhjælpe Årsagen. Når savklingen sidder fast i emnet, kan der opstå tilbageslag eller blokering af motoren.
  Fjern ikke afsavet materiale, mens saven kører. Afsavet materiale kan søte sig fast mellem savklingen og anslagsskinnen eller i beskyttesesskærmen og trække dine fingre ind i savklingen,ningar det fjernes. Sluk for saven, og vent med at fjerne materialet, til savklingen står stille.
• Ved længdesnit i emner, der er tyndere end 2 mm, skal der anvendes et ekstra parallelanslag, som har kontakt med bordsverfladen. Tynde emner kan sætte sig fast under parallelanslaget og medføre tilbageslag.

3) Tilbageslag - Årsager og tilsvarende sikkerhedsanvisninger

Et tilbageslag er en pludselig reaktion fra emnet, som skyldes, at savklingen har sat sig fast, at savklingen sidder skævt i emnet, eller at endel af emnet har sat sig fast mellem savklingen og parallelanslaget eller en,anden fast genstand.

I de feste tilfælde gribes emnet af savklingens bageste del, løftes op fra arbejdsbordet og kastes i retning af brugeren.

Et tilbageslag er ffolge af en forkert brug af bordrundsaven. Det kan forbhindres ved hjælp af passende forsigtighedsforanstaltninger som beskrevet i det følgende.

Stil dig aldrig i en linje med savklingen. Stå altid ved sider af savklingen, hvor og-så anslagsskinnen er. Ved et tilbageslag kan emnet blive slyngen mod personer med høj hastighed, hvis personerne står foran ell er i en linje med savklingen.
- Hold aldrig hænderne over eller bag ved savklingen for at trække i eller understøtte emnet. Du kan utilsigtetkommen til at rø-re ved savklingen, eller et tilbageslag kan medføre, at dine fingre trække ind i savk-lingen.
- Hold eller tryk aldrig det savede emne mod den roterende savklinge. Hvis det savede emne trykkes mod savklingen, er der risiko for, at savklingen sætter sig fast, og at der sker tilbageslag.
- Juster anslagsskinnen parallelt med savklingen. En/DDke justeret anslagsskinne trykker emnet mod savklingen og forarsager et tilbageslag.
- Brug en featherboard ved fordækt snit (f.eks. falsning, notning eller skæring fra begge sider) for at.fore emnet mod bordet og anslagsskinnen. Med en featherboard kan du bedre kontrollere emnet i tilfælde af tilbageslag.
Vær særligt forsigtig ved savning i områder, du ikke kan se på sammenbyggede emner. Den neddykkende savklinge kan save i genstande, som kan forårsage et tilbageslag.
- Understand store plader for at mindske risikoen for tilbageslag som ffolge af en fastsiddende savklinge. Store plader kan boje ned på grund af deres egenvægt. Plader skal understøttes der, hvor de rager ud over bordoverfladen.

Vær saerligt forsigtig ved savning i emner, der er snoede, forgrenede, deformerede eller ikke har en lige kant, hvor de kan fores med et geringsanslag eller langs med en anslagsskinne. Et deformeret, forgrenet eller snoet emne er ustabilt og medfører forkert justering af snitfugen med savklin gen, fastklemning og tilbageslag.
- Sav aldrig i flere emner, som er stabet oven på hinanden eller bag ved hinanden. Savklingen kan gribe fat i en uller flere dele og forårsage et tilbageslag.
Hvis du vil starte en savigen, hvis savklinge sidder fast i emnet, skal savklingen centereres sadan i savsnittet, at savtændrne ikke sidder fast i emnet. Hvis savk- lingen sidder fast, kan den lofte emnet og forårsage et tilbageslag, narr saven startesigen.
- Hold savklinger rene, skarpe og tilstrækkeligt udlagt. Brug aldrig deformerede savklinger eller savklinger med revnede eller brækkede tænder. Skarpe og rigtigt udlagte savklinger mindsker risikoen for fastklemning, blokering og tilbageslag.

4) Sikkerhedsanvisninger for betjening af bor-drundsave

• Sluk for bordrundsaven, og adskil den fra batteriet, før du fjerner bordinsatsen, skifter savklinge, indstiller spaltekniven eller beskyttesesskærmen, og hvis du forlader maskinen ut den opsyn. Sikkerhedsforholdsregler har til formål at undgå ulykker.
  Lad aldrig bordrundsaven kore uden opsyn. Sluk for el-værktoget, og forlad det ikke, ffor det er standset welt. En korende sav, der er uden opsyn, udgør en ukontrol-lerbar fare.
  Stil bordrundsaven på et sted, der er jævnt og godt belyst, og hvor du star sik-kert og kan holde balancen. Opstillingsstedet skal være stort nok til handtering af dine emner. Uorden, ubelyste arbejdsområder og ujævne, glatte gulve kan medføre ulykker.
• Fjern regelmæssigt savspaner og savsmuld under arbejdsbordet og/eller fra støvudsugningen. Savsmuld er brændbart og selvantændende.

• Fastgør bordrundsaven. En bordrundsav, der/DDke er fastgjort rigtigt, kan bevæge sig ell er vælte.

• Fjern værktøj, trærester osv. fra bordrundsaven, før du tænder for den. Manglende koncentration og eventuelle fast-klemninger kan+vare farlig.

• Anvend altid savklinger i den rigtige størrelse og med passende huld diameter (f.eks. stjerneformet eller rund). Savklinger, der/DDke passer til savens monteringsdele, Iber skævt og medforer tab af kon-trol.
• Anvend aldrig beskadiget eller forkert monteringsmaterialie til savklingen, f.eks. flanger, underlagsskiver, skruer eller møtrikker. Dette monteringsmaterialie er konstrueret specielt til din sav, for en sikker drift og optimal ydelse.
  Stil dig aldrig på bordrundsaven, og brug ikke bordrundsaven som taburet. Der kan ske alvorlige skader, hvis el-værktøjet vælter, eller hvis dukommen i kontakt med savklingen ved en fejtagelse.
• Kontrollér, at savklingen er monteret i den rigtige omdrejningsretning. Anvend/DDrundsaven. Forkert montering af savklin-gen eller brug af/DDalet tilbehør kan medføre alvorlige skader.

2.3 Sikkerhedsanvisninger for den formonderede savklinge

Anvendelse

• Det maksimale omdrejningstal, der er angivet på savklingen,@må ikke overskrides og skal overholds.
• Den formonerede savklinge er udelukken de beregnet til brug i rundsave.
• Udvis særlig forsigtighed ved ud- og indpakning af værktøjet samt ved händtering (f.ecs. montering i maskinen). Fare for kvæstelser på grund af meget skarpe skær!
• Handsker giver et bedre greb om værktøjet og reducerer yderligere risikoen for kvæstelser.
• Rundsavklinger, hvis blad er revnet, skal udskiftes. Reparation er/DDke tilladt.
  Rundsvaklinger med päloddede savtænder, hvis tandtykke er mindre end 1 mm, må不同程度.
• ADVARSEL! Værktøj med synlige revner, sløve eller beskadigede skær på ikke benytttes.

Værktj skal vare opspændt sādan, at de/DDke Iosner sig under brug.
- Ved montering af værktøjer skal man sorge for, at de opspændes på navet eller op-spændingsfladen, og at skærene ikke kommer i berøring med andrekomponenter.
- Forlængelse af nøglen eller fastspænding ved hjælp af hammerslag er/DD.
- Opspændingsfladerne skal renses for snavs, fedt, olie og vand.
Spændeskruer skal spændes i henhold til producentens anvisninger.
- Ved indstilling af rundsvaklingernes huldiameter til maskinens spindeldiameter mä der kun anvendes fast monterede ringe, f.eks. indpressede eller vedhæftede ringe. Det er ikke tilladt at bruge løse ringe.

Vedligeholdelse og pleje

• Reparation og slibning mA kun udfores af Festool serviceværksteder eller fagfolk.
  Værktøjets konstruktion m'ikkeændres.
• Fjern regelmæssigt harpiks fra værktøjet, og rengør værktøjet (rengøringsmiddel med pH-værdi mellem 4,5 og 8).
• Slove skær kan efterslibes på spanfladen ned til en minimal tykkelse på 1 mm.
• Transporter kun værktøjet i egnet emballage -fare for kvæstelser!

2.4 Yderligere sikkerhedsanvisninger

#

Brug egnede personlige værnemicl: Hø- reværn, beskyttelsesbriller og stovmaske ved støvende arbejde.

• Under arbejdet kan der dannes skadeligt/ giftigt støv (f.eks. blyholdig maling, visse traesorter eller metal). Berøring eller indånding af dette støv kan��e til fare for brugeren aller personer, som opholder sig iærheden. Overhold de til enhver tid gældende nationale sikkerhedsforskrifter.
• Brug et egnet Åndedrætsværn for at skåne dit helbred. Sørg for tilstrækkelig ventilation on i lukkede rum, og tilslut en støvsuger.
• Kontrollér, om husets dele har synlige tegn på beskadigelser som revner eller hvidbrud. Få beskadigede dele repareret, inden el-værktøjet tages i brug.
• Brug/DDFstrmfsyner erer baterier fra andre leverandrER til at drive akku-el-vaerktjoet. Brug ikke ladere fra an

dre leverandrer til at oplade batterierne.

Brug af tilbehør, der ikke er godkendt af producenten, kan medføre elektrisk stød og/eller alvorlige ulykker.

2.5 Aluminiumbearbeitdning

Af hensyn til sikkerheden skal følgende sikkerhedsforanstaltninger overholds ved bearbejdning af aluminium:

Brug beskyttelsesbriller!

• Tilslut el-værktøjet til en egnet støvsuger med antistatisk støvsugerslange.
• Rengør regelmaessigt el-værktøjet for støv aflejringer i motorhuset.
• Brug en alumiumsavklinge.
• Ved savning af plader skal der smores med petroleum, tynde profiler (indtil 3 mm) kan saves.uden smoring.

På trods af overholdelse af alle relevante byggeforskrifter kan der opstå fares situationer, narrel-værktøjet betjenes, f.ecs. som fjlege af:

berøring af roterende dele: savklinge, spændeflange, flangeskrue
berøring af spændingsførende dele, nár huset er Åbnet
- vækslyngede materialedele
- vækslyngede værktøjsdele ved defekt værktøj
stjemission
støvemission

2.7 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk:

Lydtrykniveaua

Stoj, der opstår ved arbejdet Beskadigelse af horelsen

Brug horeværn.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anwendes og hvilken type emne, der bearbejdes.

Der skal tages højde for den faktiske belastning i hele driftscyklussen.
Alt after den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmæssig brug

CSC SYS 50 er som transportabel formatrund-sav (bordrundsa med integreret rullebord) beregnet til savning af træ, laminerede træplader og kunststof.

Med Festools specialsavklinger kan maskinerne også anvendes til savning i uhærdet jernholdigt metal og legeringer.

Den anbefales ikke til savning af mineralske pladematerialer som f.eks. gipskarton. Det abrasive støv vil medføre for kraftig slitage på de elektriske drev.

Der mä ikke bearejdes asbestholdige materia-ler.

Brug ikke skære- og slibeskiver.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

3.1 Savklinger

Der munch anwendes savklinger med følgende specifikationer:

• Savklinger iht. EN 847-1
• Savklingediameter 168 mm
• Snitbredde 1,8 mm
  Boring 20~mm
• Stamklingetykkelse 1,2 mm
• Egnet til omdrejningstal op til 9500 o/min

Festool savklinger opfylder kravene i EN 847-1.

Sav kun materialer, som savklingen er beregnet til.

Der må ikke anvendes savklinger af hjlegeret hurtigstål (HSS-stål).

4 Tekniske data

akku formatrund-sav	CSC SYS 50
Motorspænding	36 V=-
Omdrejningstal (ubelastet)	6800 min-1
Egnede batterier	Festool sérieBP 18 ≥ 4 Ah
Boring	Ø 20 mm
hældningsvinkel	-10° - 47°
Skæredybde ved 0°	0 - 48 mm*
Skæredybde ved 45°	0 - 34 mm*
Skæredybde ved 47°	0 - 33 mm*
Skæredybde ved -2°	0 - 48 mm*
Skæredybde ved -10°	21 - 32 mm*
Afkortersnitbreddev 90°	450 mm
Afkortersnitbreddev 45°	340 mm
Afkortersnitbreddev 70°	140 mm
parallelsnitbredde	280 mm
geringsvinkel	0 - 70°
Transportmål	512 x 396 x 296 mm
bordhøjde	228 mm
Frekvens	2402 Mhz - 2480 Mhz
Ækvivalent isotropstrålingseffekt(EIRP)	<10 dBm
Total vægt utden bat-terier	20,2 kg

• På grund af produktionstolerancer ved savklinge og el-værktøj kan hø-jere snit ogå være mulige.

5 Maskinelementer

De billedder, der henvises til,findes i starten af brugsanvisingen.

[1-1] grebsflade
[1-2] køleluftåbning
[1-3] hovedafbryder
[1-4] status-LED
[1-5] Fiksering af klemgreb vinkelanslag
[1-6] Rullebord
[1-7] Not til vinkelanslag

Afhængigt af konteksten viser displayet [2-3] forskellige elementer.

[2-7] position side X of Y (ved assistant)
[2-8] henvisningsgrafik dialog
[2-9] infotekst dialog
[2-10] fokuslinje valgmulighed
[2-11] favorit parkeringsposition
[2-12] skærevinkel (hovedskaermbillede)
[2-13] skæredybde (hovedskærmbillede)
[2-14] kapacitetsindikator batterier

[2-15] status Bluetooth®-forbindelse (ved aktiv Bluetooth®-funktion)
[2-16] favoritkonfiguration (hovedskærm-billede)

7 Ibrugtagning

7.1 Opstilling af el-værktøjet

ADVARSEL

Fare for ulykke

El-værktøjet viper på ujævnt underlag.

Sørg for, at el-værktøjet står sikkert. Underlagsfladen skal vare plan, i god tilstand og fri for lse genstande (f.eks. spaner og skærerester), der ligger rundt omkring.

Stil el-værktøjet i en vandret plan position med gummifdderne pa et fast og plant underlag.
Frigør lukkeklemmen [1-22] på begge sider af el-værktøjet.
Loft systainerhætten [1-23] af opad.

7.2 Første ibrugtagning

After at el-værktøjet er tændt første gang, starter følgende proces på displayet

1. Indstilling af sprog og enhed.
2. Assistenten "Første trin" forklarer den grundliggende betjening af el-værktøjet.
3. Der kores en indledende referencekorsel.
4. Kalibrer skæredybdent til nul (se kapitel 9.5).
5. Hovedskærmbilledet (skærevinkel / skæredybde) vises.

Hvis referencekørslen afbrydes, vil den blive forlangt ingen, æste gang el-værktøjetændes.

7.3 Start/stop

Tænding af el-værktøjet

Isaet batterier (se kapitel 8).
Tryk pà hovedafbryderen [1-3].

LED'en [1-4] lyser. Hvis en referencekørsel er påkrævet, vises dette i displayet.

Udforelse af referencekørsel: Tryk på dreje-hjulet [2-4], og hold det trykket ind.
For permanent at opnà præcise arbejdsresultater anbefaler vi, at der after en transport af el-værktøjet gennemfores en referencekørsel ved en omgivelsestemperaturepå 0^ C til 40^ C.

Tilkobling af savklinge

• Foretag de ønskede indstillinger på betjenningsmodulet (se kapitel 9.1).
  Læg emnet på, og fastgør det om nødvent digit i noten [1-8] på rullebordet med en Feststool FS-tvinge.
• Hold hænderne væk fra saveområdet.
  Tryk på start-kontakten [2-5]

Savklingen starter.

Frakobling af savklingen

Tryk på stop-kontakten [2-6] for at afbryde saven.
Gör følgende, hvis savklingen alligevel fortsetter med at rotere: Sluk el-værktø-jet på hovedafbryderen [1-3], eller træk batteriet af. Kontakt Festool SERVICE.

Slukning af el-værktøjet

• Vent, indtil savklingen er standset.
  Sluk el-vaerktoget pà hovedafbryderen [1-3].

Efter 4 timer.uden betjening slukkes elværktoget halt (tiden kanændres via Festool Work appen.)

8 Batteri

Kontroller, at batteriinterfacet er rent, inden batteriet sættes i. En tilsmudsning af batteriinterfacet kan hindre korrekt kontakt og fjre til skader på kontakterne.

En påvirket kontakt kan resultere i overophed-ning og beskadigelse af maskinen.

[3A]

Tag batteriet af.

[3B]

Sæt batteriet i, til det går i ind-greb.

Drift af el-værktøjet er kun mulig, narr begge batterier er sat i og har tilstrækkelig ladekapacitet. Egnede batterier, se kapitel 4.

8.1 Kapacitetsindikator

Batteriernes ladetilstand vises på displayet og i Festool Work appen. Batteriernes nummerer-ring [3B-1] befinder sig ved widen af batterigrænsefladerne.

Yderligere information om batterilader og batteri med kapacitetsindikator findes i brugsanvisningerne til batteriladeren og batteriet.

9 Indstillinger

Supplerende information, se www.festool.com/QuickGuide-CSCSYS

9.1 Indstillinger på betjeningsmodulet

Sørg for, at området omkring savklingen er fri,** når du foretager indstillinger på savklingen.

Følgende indstillinger kan foretages via betjeningsmodulet:

Sprog
- Enhed
- Omdrejningstal
- Skaeredybde (savklingehjde)
- Kalibrering af skæredybde
- Skaerevinkel (savklingevinkel)
- Kalibrering af skærevinkel
- Valg og konfigurering af favoritter
Referencekørsel
Nulstilling til fabriksindstillinger

Til følgende indstillinger er der en assistant til rådighed i menuen:

• referencekørsel
• første trin
• kalibrering af skæredybde
• kalibrering af skærevinkel
• skift af savklinge

Navigation

Navigation ved hjælp af en menu, en assistent eller forskellige valgmuligheder

Drej drejehjulet [2-4] mod højre eller venstre.

Abning af hovedmenu
Tryk to gange pa drejehjulet.

Vælg

Start af en assistent eller bekraeftelse af et valg
Trykpa drejehjulet.

9.2 Festool Work app*

Ved hjælp af Festool Work appen kan el-værktøjet konfigureres. For dette skal mindst en af de to isatte batterier være et Bluetooth®-batteri.

(i) Opretelse af forbindelse til batteriet via Bluetooth®, se brugsanvisningen til batteriet.
i Festool Work appen finder du flere oplysninger om betjeningen af el-værktøjet.

9.3 Indstilling af omdrejningstal

Omdrejningstallet kan indstilles på betjeningsmodulet i 6 trin svarende til de krav, arbejdsemnet stiller.

9.4 Indstilling af skæredybde

Indstil skæredybden på betjeningsmodulet.

Aktivér hójdetasten [2-2].
Indstil den ønskede skæredybde på dreje-hjulet [2-4] inden for 10 sekunder.

i Indstillingstilstanden kan afsluttes inden 10 sekunders forløb således: Aktivér højdetasten.
i Indstilling af skæredybden i tiendedelstrin: Hold drejehjulet trykket ind, mens det drejes rundt.

9.5 Kalibrering af skæredybde

Ved den første ibrugtagning og afterenændring af savklingediameteren skal skæredybden kalibreres. Enændring af savklingediameteren kan opsta ved afterslibning eller udskiftning af savklingen.

Kalibreringen startes via menupunktet "Kalibrering af skæredybde" på displayet. Følg anvisningerne på displayet.

Tryk på drejehjulet for at sænke savklingen ned under bordet.
Læg et kort stykke affaldstræ på rullebordet imod vinkelanslaget (som ved et afkortersnit).
Tryk drejehjulet nedad for at aktivere trinet.
Tænd savklingen pø start-kontakten [2-5].
Lav et afkortersnit. Drej samtidig drejehjule langsomt for at bevage savklingen langsomt og trinvis opad.

När savklingen skraber imod affaldstræet, er nulpunktet næt, og savklingen kan slukkes.

Tryk på drejehjulet for at gemme dette ind-stilling som ny nulposition.

9.6 Indstilling af skærevinkel

FORSIGTIG

Fare for klemning

Ved indstilling af skærevinklen bevæger ud-sugningskanalen sig med.

Anbring ikke hænder eller genstandemellem udsugningskanal og rulleborg.

Indstil skærevinklen på betjeningsmodulet.

Aktivér vinkeltasten [2-1].
- Indstil den ønskede vinkel på drejehjulet [2-4] inden for 10 sekunder.

Indstillingstilstanden kan afsluttes inden 10 sekunders forløb således: Aktivér vinkeltasten.
i Indstilling af skarevinklen i tiendedelstrin: Hold drejehjulet trykket ind, mens det drejes rundt.

9.7 kalibrering af skærevinkel

Hvis saven ikke længere saver den indtastedeskærevinkel korrekt:

▶ Kalibrer skærevinklen via assistenten på betjeningsmodulet.

9.8 favorite

Fire hyppigt anvendte kombinationer af skæredybde og skærevinkel kan gemmes som favorit. Som femte favorit "P" er parkeringspositionen gemt. Denne kan/DDres. Den vises kun, hvis systainerhæten/DDke vil kunne sættes pà i den aktuelle position.

Valg af favorit

Vælg et favoritpar [2-11] i hovedskærbil-ledet med drejehjulet.
Tryk på drejehjulet, og hold det trykket ind, indtil der er kørt helt til savklingepositionen.

Lagring af favorit

Indstil den ønskede kombination af skareedybde og skarevinkel.
Tryk pá vinkeltast og højdetast samtidigt.
Vaelg den onskede favoritposition [2-11].
Bekræft valget ved at trykke på drejehjulet.

9.9 Spaltekniv

ADVARSEL

Risiko for personskader

Før alt arbejde på el-værktøjet skal der slukkes på hovedafbryderen, og batteriet skal tages ud af el-værktøjet.

ADVARSEL

Risiko for personskader

Arbejd aldrig Eden spaltekniv.

spaltekniv med beskyttelsesskærm [1-12]

Brug sá víd t muligt altid spaltekniven med beskyttelsesskærm.

Tryk unbrakonøglen [1-10] ind i abningen ved typeskiltet, hold den trykket ind, og 3 traek spaltekniven af opad.
Sæt unbrakonøglen tilbage i holderen [1-10] til formålet.

Afmontering af spaltekniv, mulighed 2 [4B]

Afmonter dækpladen (se kapitel 9.16).
Tryk på spelteknivslåsen, hold den tryk-ket ind, og træk speltekniven af opad.
Monter dækpladenigen.

Montering af spaltekniv [4C]

Tryk spaltekniven i ovenfra, til den gär i ind-greb. ADVARSEL! Risiko for kvæstelser! Tjek, at spaltekniven er gæet rigtigt i ind-greb.

9.10 Udsugning

ADVARSEL

Arbejd aldrig Eden udsugning.
Overhold nationale bestemmelser.
Ved savning af kræftfremkaldende stoffer skal der altoandes en egnet støvsuger iht. de nationale bestemmelser. Anvend ikke støvposen.

Egen udsugning

Monter tilstutningsstykket [5-1] til stovposen [5-3] ved at dreje udsugningsstudsen [5-2] mod hjre.
Tömning sker ved at tage tilslutningsstyk-ket til støvposen af ved at dreje udsugnings-studsen til venstre.

Tilstopninger i beskyttelseskappen kan fore til begraensning af sikkerhedsfunktioner. For at undgå tilstopninger er det derfor bedre at arbejde med en støvsuger med fuld sugekapacitet.

Ved savning (f.eks. i MDF) kan statisk opladning forekomme. Arbejd derfor med en støvsuger og en antistatisk støvsugerslange.

Festool støvsuger

På udsugningsstudsen [5-2] kan der tilsluttes en Festool støvsuger med en slangediameter på 27 mm mm.

Tilslutningsstykket på en støvsugerslange anbringes i tilslutningsstykket [5-2].

FORSIGTIG! Anwendes der/DD en antistatisk stovsugerslange, kan der opsta statisk elektricitet. Brugeren kan fæ et elektrisk stød, og elværktjets elektronik kan blive beskadiget.

9.11 sidebord [6]

Til udvidelse af arbejdsfladen ved længdesnit fra ca. 95 mm.

Klap sidebordet op.
- ③④ Klap sidebordet ind.

9.12 Parallelanslag

Montering af parallelanslaget

Billede [7]

Indstilling af snitbrede længdesnit

Billede [8]

Indstilling af anslagsskinne [9-1]

Billede [9A]

(i) For vinkelsnit ell er ved meget lave emner skal anslagsskinnen [9-1] drejes [9B].
Den lave side vender sa imod savklingen.

9.13 Indstilling af rulebord

Rullebordet kan fikseres i to positioner.

Arbeidsposition

FORSIGTIG! Risiko for personskader. Fiksér altid rullebordet, nár det ikke bruges til at skubbe med.

9.14 vinkelanslag

Vinkelanslaget kan anvendes som tvær- uller vinkelanslag (geringsanslag).

ADVARSEL

Risiko for ulykke som følge af indsatsværktj

Anlagskinnen [13-1] må ikke nå ind i skæreområderne.
- Samtlige skruer og drejeknopper på vindelanslaget skal,vare fast tilspændt under savning.

Montering / positionering af vinkelanslag

Billede [11]

Vinkelindstilling

Billede [12]

Vinkelanslaget gär i indgreb i 13 anvendelige vinkelindstillinger.

Indstilling af anslagsskinnens position sideværts

Billede [13]

9.15 Valg af savklinge

Festool savklinger er markeret med en farvet ring. Ringens farve står for det materiale, som savklingen er beregnet til.

Overhold de påkrævede savklingedata (se kapitel 3.1).

Farve	Materialie	Symbol
Gul	Træ	HPL HPL/TRESPA
Rød	Laminat, mineralsk ma-teriale	HPL
Blå	Aluminium, kunststof	AL ACRYL

9.16 skift af savklinge

ADVARSEL

Risiko for personskader

Før alt arbejde på el-værktøjet skal der slukkes på hovedafbryderen, og batteriet skal tages ud af el-værktøjet.

FORSIGTIG

Risiko for personskader på grund af varmt og skarpt indsatsværktøj

• Brug/DD/ve/else/defekte indsatsvark-tjojer.
• Brug beskyttelseshandsker ved händtering med indsatsværktøj.

savklingeskifteposition

Kør savklingen til savkingleskitfteposition via betjeningsmodulet [14-9].

Afmontering af dækplade

Stil rullebordet [14-12] i forreste position. Lås det fast der med lasearmen [14-7].
Løsn skruen [14-11] i dækpladen med den medfølgende unbrakonøgle [14-2].
Tag dækpladen [14-8] af.

Afmontering af savklinge

• Afmontering af spaltekniven [14-10] (se kapitel 9.9)
  Tryk spindelstopasten [14-1] nedad, og abn skruen [14-3] med unbrakonoglen (venstregevind).
• Tag skrue og flange [14-4] af, og tag savk-lingen af opad.

Montering af savklinge

ADVARSEL! Kontrollér, om skruer og flange er snavsede – anvend kun rene og intakte dele!
Isæt ny savklinge og udvendig flange.

ADVARSEL! Savklingens [14-5] og savens [14-6] rotationsretning skal passer smen! I modsat fald kan det medføre alvorlige persorskader.

Når savklingen er sat i, skal teksten på den være usynlig.

Spænd skruen fast (venstregevind).
Saat dækpladen [14-8] i, og skru den fast.
Saat spaltekniven i.
Sæt unbrakonøglen i holderen [1-10] til formålet.

10 Arbejde med el-værktøjet

10.1 Sikkert arbejde

Under arbejdet skal alle ovennævnte sikkerhedsanvisninger samt følgende regler

overholds:

Før start

• Kontrollér, at savklinge-beskyttelsesskær-men er intakt og/DDke berører savklingen ved nogen skærevinkel eller skæredybde. Klapperne på savklinge-beskyttelsesskær-men skal være frit bevægelige.
  Bordpladen, dækpladen og bordindsatsen ma化进程 beskadiget (f.eks. indsnit ved savspalten). Udskift omgående beskadige de del.
  Arbejd aldrig.uden isat dækplade, service-klap eller bordindsats.
• Kontroller, at savklingen sidder ordentlich fast.
• FORSIGTIG! Risiko for overphedning!

Tjek inden brug, at batteriet er gæet sikkert i indgreb.

• Læg emnet på, sö det ligger plant.uden at spænde.

Under arbejdet

• Fare for at vælte! El-værktøjt kan vælte, hvis der bearbejdes meget store eller for tunge emner.
• Brug/DD: Beskyttelseshandsker ved sav-ning. Beskyttelseshandsker kan blive gre-bet af savklingen, hvorved händen trækkes ind i savklingen.

• Korrekt arbejdssposition: På rullebordssiden ved sider af savklingens flugtlinje.

• Fare for personskade som følge af udslyn-gede dele. Omkringstæende personer kan kvæstes. Hold afstand.
  Undgå ved at vælge en tilpasset fremfø-ringshestighed, at savklingens skær over-ophedes, og at kunststoff smelter ved skæring af kunststoffer. Jo HARDere materiale, der saves i,esto lavere bør fremfø-ringshestigheden ære.

• Man mA aldrig ændre på el-værktøjets position, mens savklingen kører.
• När fremföringsstokken [1-12]/DD er i.
  brug, kan den opbevares i dens gara-
  ge (Billede 1).

10.2 Anvendelsesmäder

med last rullebord og længdeanslag.

10.3 afkortersnit

Udfør afkorter- og vinkelsnit på venstre side af el-værktøjet. Brug altid vinkelanslaget (se kapitel 9.14).

10.4 vinkelsnit

Anvend spaltekniv med beskyttelsesskærm (se kapitel 9.9).
- Afmonter vinkelanslaget (se kapitel 9.14).
Monter parallelanslaget (se kapitel 9.12).
Gør således, hvis savklingen ikke hældes i retning af parallelanslaget [9B]:

Drej anslagsskinnen [9-1], sä den lave side vender mod savklingen, for at der opstär mere plads til fremføringsstokken, og savklingen/DDKE kOMMER i kon-. takt med anslagsskinnen.

Dansk

Hvis der alligevel ikke er tilstrækkelig plads til fremføringsstokken mellem beskyttelsesskærmen og anslagsskinnen, kan man benyitte en fremførings-klods*.
For at forbindre emnet i sætte sig fast og slå tilbage skal anslagsskinnen ind-stilles, sö dens bagesteende ligger pa højde med en 45^ -linje i forhold til sav-klingens midte.

Indstilling af savklingens hældningsvinkel på betjeningsmodulet (se kapitel 9.6).
För emnet med parallelanslaget.

• Medleveres seks.

10.7 Skjulte snit

ADVARSEL

Risiko for ulykke som følgge af tilbageslag

• Installer ubetinget speltekniven med beskyttelsesskærm igen umiddelbart i forløngelse af arbejde, der kræver, at speltekniven med beskyttelsesskærm fjernes.

Komplicerede metoder med skjulte snit sasom dyksavning og udskaering af keler er/DDtate.

i Sav det fpre sti den smalle side af emnet.

Indstil skæredybden for det første snit på betjeningsmodulet (se kapitel 9.4).
- Indstil parallelanslaget (se kapitel 9.12).

Det feste snit i den smalle side af emnet kan udffores.

Vend emnet.
Indstil skæredybden for det andet snit.

Indstil parallelanslaget.

Vælg afstanden til parallelanslaget, sö den allerede savede not/DDL keger pAnslagets side.

Den andet snit i den smalle side af emnet kan udffores.

10.8 Fjernelse af blokeringer [15]

ADVARSEL

Risiko for personskader

Før alt arbejde på el-værktøjet skal der slukkes på hovedafbryderen, og batteriet skal tages ud af el-værktøjet.

• Afmonter dækpladen (se kapitel 9.16).
  Frigør savklingeumlappen [15-1], og sving den ned.
  FORSIGTIG! Brug beskyttelseshandsker.

Fjern rester af arbejdsemner, og støvsug området omkring savklingen.

Luk savklingeklappen, og monter dækpladen.
Sæt unbrakonøglen i holderen [1-10] til formålet.

11 Transport

FORSIGTIG

Risiko for persanskader!

El-værktøjet kan glide ud af händen, mens det bæres.

• Hold altid el-værktøjt med begge hænder på grebsfladerne [1-1] til formålet i beggesider.
  Når el-værktøjt bæres i bæregrebet [1-24] skal du sorge for, at låget er sikret med begge lukkeklemmer.

FORSIGTIG

Risiko for personskader

Rullebordet kan kore ud. Sidebordet kan klappe ud.

Transport af el-værktøjet skal altid ske i den dertil beregnede transportstilling.

11.1 Sikring af el-værktøjet (transportstilling)

Kør savklingen til parkeringsposition via betjeningsmodulet (vælg favorit "P").
Sluk el-værktøjet på hovedafbryderen (se kapitel 7.3).
Fiksér rullebordet (se kapitel 9.13).

Klap sidebordet ind (se kapitel 9.11).
Skyd anslagsskinnerne sammen, indtil begge indstillingsmarkeringer for parkerings-position (se kapitel 1) peger mod hinanden.
Bring parallelanslaget på el-værktøjet i parkeringsposition [16B].
Placer spaltekniven med beskyttelsesskærm og resterende tilbehør i låget [16A]. Vinkelanslaget kan øgsø anbringes på elværktøjet i parkeringsposition [16B].
Luk laget, og fastgør det med de to lukke-klemmer.

El-værktøjet er i transportstilling.

12 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

• Tag altid batteriet ud af el-værktøjet før vedligeholdeseles- og servicearbejde.
• Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset Åbnes, på kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation mx kun udfores af producenten eller servicevarksteder. Narmeste adresse findes p: www.festool.dk/service

Brug kun originale Festool-reserve
de! Artikelnr. vindes på: www.festool.dk/service

Beskadigede beskyttelsesanordninger og dele skal repareres uller udskiftes fagligt korrekt af et autoriseret specialvarksted, medmindre andet er angivet i brugsanvis- ningen.
Hold altid køleluftabningerne i huset frie og rene for at sikre luftcirkulationen.
Fjern støvaflejringer, splinter og spåner ved udsugning (se kapitel 10.8).
Smør ikke fedt eller olie på spindler til høj-de- og vinkelindstilling.

12.1 Justering af sidebordets hjde

Billede [17]

12.2 Justering af rullebordets hjde [18]

Hvis rullebordets højde/DDke længere stemmer overens med bordpladens højde:

Stil rullebordet i bageste position.
Fjern dækappen [18-2], og løsn skruen.
Indstil rullebordets hjde med indstillingsskruerne [18-3] og [18-4]. Drejning mod hjre = sanken Drejning mod venstre = haeve
Spænd skruerne [18-1] og [18-2] fast (3,5 Nm), og sæt dækkapperne på.

12.3 Justering af rullebord maksimal vandring [19]

Hvis rullebordet ikke længere kan forskydes over det maksimale bevægelsesområde:

Bevæg rullebordet manuelt (med kraft) frem og tilbage til de respektive endestop, indtil rullebordets kant ligger på stop-markeringerne [19-1].

12.4 Rengoring af rullebordets lbebaner [20]

Hvis rullebordet er vanskeligt bevægeligt, kan dette skyldes snavs i rullebordets løbebaner ell er i kuglelejerne.

Rengør fire løbebaner i rullebordets fø-ring [20-1] og fire løbebaner på rullebordet [20-2] med en klud.

Hvis rullebordet Fortsat kører traegt, kan du kontakte producenten ell er autoriseret serviceværksted.

12.5 Justering af vinkelanslag

Justering af retvinklethed:

Billede [21]

12.6 Rengoring af endeanslag [22]

Hvis referencekørslen mislykke: Rengør højde- og vinkelindstillingens endeanslag.

Kor savklingen til den hoge ste position.
Indstil skarevinklen til 0^
Sluk el-værktøjet på hovedafbryderen, og tag batterierne af.
Klap sidebordet op.
12 Tag serviceklappen [22-1] af.
Rengør endeanslag hjde forneden [22-3] og vinkel [22-4] med en børste.
Saat serviceklappen i, og spænd den fast med skruen [22-2].
Sæt batterier i, og tænd el-værktøjet på ho-vedafbryderen.
Kor savklingen helt ned.
Sluk el-værktøjet på hovedafbryderen, og tag batterierne af.
- Tag serviceklappen [22-1] af.
Rengør endeanslag hjde foroven [22-5] med en børste.

Dansk

Sæt serviceklappen i, og spænd den fast med skruen [22-2].
- Afmonter dækpladen (se kapitel 9.16).
Rengørndeanslag vinkel [22-6]+[22-7] med en børste.
Monterdakpladen.

Er der problemer medijke proces, kan du kontakte et autoriseret serviceværksted aller producenten.

12.7 Justering af parallelanslaget i forhold til savklingen [23]

Ved flosning på emnets overflade til venstre for savklingen (på vinkelanslagets side)

Skru skruen [23-1] ind.

Parallelanslaget bevæger sig i retningen A.

Ved flosning til højre for savklingen (på parallelslagets side)

Skru skruen [23-1] ud.

Parallelanslaget bevæger sig i retningen B.

En omdrejning af skruen [23-1] svarer til en bevægelse i retning A eller B pa ca. 3,1 mm

Om nødvendigt ma parallelanslagets klemme-kraft indstilles pa ny (se kapitel 12.8).

• Skruen [23-1] skrues ind: Klemmekraften skal reduceres.
• Skruen [23-1] skrues ud: Klemmekraften skal øges.

12.8 Justering af klemmekraft parallelanslag [24]

När skruen [24-1] skrues ind, øges klem-meikraften.
När skruen lösnes, reduceres klemmekraften.

12.9 Justering af rullebordet i forhold til savklingen [25]

Stil rullebordet i forreste position, og lás det.
Fjern dækappen [25-1].

Tryk pà de to punkter for at frigore den.
Træk dækappen af.

Fjern dækkappen [25-2], og løsn skruen derunder en anelse.
Stil rullebordet i bageste position.
Fjern dækkappen [25-3], og løsn skruen derunder en anelse.
⑤ Juster friskæringen med skruen [25-4]. BEMÆRK: Stil [25-5] IKKE på skruen. I modsat fald vil rullebordet køre trægt.

Spænd skruerne + fast.
Saat alle daekkapper paigen.

13 Tilbehør

Bestillingsnumre for tilbehør og værktøj finder du i Festool-katalogget eller på internettet på www.festool.dk.

14 Miljo

Maskinen på unké bortskaffes med al-mindeligt husholdningsaffald! Udstyr, tilbehör og emballage skal bortskaffes

miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Man skal inden bortskaffelsen udtage aflade de brugte batterier og akkumulatorer, der ikke er integreret i det kasserede apparat, hvis det indeholder sådanne. Det gælder øgsø pærer, der kan tages ud,,uden at de ødelægges derved.

Gamle batterier vil på这部分 blive gen-vundet korrekt.

Ifolge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gommelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

15 Generelle henvisninger

15.1 Bluetooth®

Ordmærket Bluetooth® og logoerne er registre-rede varemærker tilhorende Bluetooth SIG, Inc. og anwendes af TTS Tooltechnic Systems AG & Co. KG og Festool under licenses.

15.2 Informationer om databeskyttelse

El-værktøjet indeholder en chip, der automatisk gemmer maskin- og driftsdata. De gemte data indeholder ingen direkte personoplysninger.

Dataene kan udlæses kontaktløst med specielle apparater og anvendes edulukkende af Festool med henblick på fejldiagnose, reparationer og handtering af garantikrav samt til kvalitetsforbedring og videreudvikling af el-værktøjet. Dataene anvendes ikke til andre formål utden kundens udtrykkelige tilladelse.

16 Fejlafhjælpning

Problem	Mulige Årsager	Afhjælpning
Displayet starter ikke.	Et eller begge batterier er af-ladet.	Oplad batterierne.
	Forkert batteri anvendt.	Anvend egnede batterier (se kapitel 4).
Displayet viser intet.	Displayet er defekt.	Kontakt et autoriseret serviceværkstedEller producenten.
Displaytekster på for-kert sprog.		Åbn det nederste punkti hovedmenuen. Vælg der det ønskede sprog.
Display viser advarsel.	Advarsel f.eks. om overop-hedning.	Se infoteksten i dialogen, og kvittér meldingen via fokuslinjen.
Display viser fejl.	El-værktøj forsøger at lõse et problem, f.eks. overophed-ning.	Følg anvisningerne på displayet.
	El-værktøj defekt.	Kontakt et autoriseret serviceværkstedEller producenten.
Status-LED'en blinker rødt.	Forkert batterikombination isat.	Se kapitel 4.
	For lav spænding ved system-start (batteriniveau for lavt).	Shift batteri.
Systainerhætten kan ikke lukkes.	Tilbehördsdele er/DDke i parke-ringsposition.	Bring el-værktøjet i transportstilling (se kapi- tel 11.1).
Unbrakonøglen kan ik-ke fores ind i Åbningen ved typeskiltet.	Savklingen befinder sig/DDke i parkeringsposition.	Kør savklingen til parkeringsposition via betje-ningsmodulet (se kapitel 9.8).
Skærevinklen stemmer/DDke overens med op-lysningen på displayet.	Skærevinkel ude af justering.	Kalibrer skærevinklen (se kapitel 9.7).
Skæredybeden stemmer/DDke overens med op-lysningen på displayet.	Skæredybede ude af justering.	Kalibrer skæredybeden (se kapitel 9.5).
Referencekørsel mis-lykkek	Området kan/DDke näs. En-deanslag snavsede.	Rengør endeanslag (se kapitel 12.6).
Rullebond og bordplade befinder sig/DDke i sam-me højde.	Rullebondets højde ude af ju-stering.	Juster rullebondets højde (se kapitel 12.2).
Sidebond og bordplade befinder sig/DDke i sam-me højde.	Højde sidebond ude af juste-ring.	Juster sidebondets højde (se kapitel 12.1).
Rullebondet kan/DDke længere bevæges heltt ud i begge positioner.	Maksimal vandring ude af ju-stering.	Juster rullebond maksimal vandring (se kapitel 12.3).

Dansk

Rullebordet er vanske-ligt bevægeligt.	Løbebaner snavsede.	Rengør løbebanerne med en klud (se kapi- tel 12.4).
	Kuglelejer snavsede.	Kontakt et autoriseret serviceværksted eller producenten.
Flosning ved savning	Friskæring parallelanslag ude af justering.	Juster parallelanslaget i forhold til savklingen (se kapitel 12.7).
Motor kører med ned-sat effekt	Motortemperatur for hj. Om-drejningstal blev reduceret for at muliggøre en hurtig af-køling via motorventilationen.	After afkøling kører el-værktøjet automatisk op i omdrejninger igen. Vent med at arbejde, indtil afkølingen er afslut-tet.

Innholdsfortegnelse

2) Sikkerhetsanvisninger for saging

2.4 Øvrgesikkerhetsanvisninger

Du må ikke sage i asbestholdige materialer. IkkeBrukkappe-ellerslipseskiver.

Sag bare i materialer som det aktuelle sagbladet er beregnet for.

Bildene det henvises til, finnes foran i braupsanvisingen.

Du kan foreta følgende innstillinger med betjeningsmodulen:

Det er en assistent tilgengelig iimenyen for følgende innstillinger:

Vær obs på de pækrevde sagdatabladene (se kapittel 3.1).

Farge	Materialie	Symbol
Gult	Treverk
Rødt	Laminat, mineralske bygningsmaterialer
Blätt	Aluminium, plast

9.16 Bytte sagblad

ADVARSEL

Fare for persanskade

För kassering skal eventuelle utladede batteri- er som/DDke er innkapslet i apparatet, fjernes fra det brukte apparatet. Dette gjelder også
