Producttype	Afzuigkap
Merk	Franke
Model	TUBE PLUS FTU PLUS 3707 I WH
Breedte	70 cm (schatting)
Minimale montagehoogte	650 mm
Afvoerkanaaldiameter	120 mm
Aantal snelheden	4 (snelheden 1-3 + intensief)
Verlichting	Ingebouwde LED, maximale intensiteit
Bediening	Aanraakbediening (toetsen L, T1-T4)
Vetfilters	Metalen, vaatwasserbestendig (om de 2 maanden)
Actieve koolstoffilter	Niet wasbaar, vervangen om de 4 maanden (intensief gebruik: vaker)
Filterverzadigingsalarm	Ja (LED S1: continu voor vet, knipperend voor koolstof)
Afstandsbediening	Compatibel (activeren via lange druk op T4)
Voedingsspanning	220-240 V
Frequentie	50 Hz
Installatietype	Wandmontage
Afvoermodus	Buitenafvoer of recirculatie
Kleur	Wit inox (I WH)
Hoofdmateriaal	Roestvrij staal
Buitenonderhoud	Vochtige doek en neutraal vloeibaar schoonmaakmiddel; vermijd alcohol en siliconen
Veiligheidsklasse	Klasse I (aarding vereist)

Veelgestelde vragen - TUBE PLUS FTU PLUS 3707 I WH FRANKE

Hoe reinig ik de vetfilters?

De metalen vetfilters moeten om de 2 maanden worden gereinigd. Ze kunnen in de vaatwasser worden gewassen. Droog ze na het wassen goed af voordat u ze terugplaatst.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter kan niet worden gewassen. Het moet ongeveer om de 4 bedrijfsmaanden worden vervangen, of vaker bij intensief gebruik (vetrijk koken, frituren).

Hoe reset ik het filteralarm na reiniging?

Om het alarm van de metalen filters te resetten, houdt u de toets T3 lang ingedrukt (motor en verlichting uit). De LED S1 knippert 3 keer ter bevestiging. Voor het alarm van het koolstoffilter houdt u T2 lang ingedrukt (alle belastingen uit) om het alarm in/uit te schakelen.

Wat is de minimale afstand tussen het kookoppervlak en de afzuigkap?

De minimale veiligheidsafstand is 650 mm. Als de handleiding van uw gaskookplaat een grotere afstand vereist, volg dan die instructie.

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar zorg ervoor dat de ruimte goed geventileerd is en dat de afzuigkap niet is aangesloten op het afvoerkanaal van verbrandingsgassen. De onderdruk in de ruimte mag niet hoger zijn dan 0,04 mbar.

Hoe activeer ik de afstandsbediening?

Om de afstandsbediening in of uit te schakelen, houdt u de toets T4 lang ingedrukt (motor en verlichting uit). De LED knippert 2 keer voor inschakelen, 1 keer voor uitschakelen.

Wat betekent de knipperende LED S1?

Als de LED S1 continu brandt, betekent dit dat de metalen vetfilters moeten worden gereinigd (na 100 bedrijfsuren). Als hij knippert, moet het actieve koolstoffilter worden vervangen (na 200 uur).

Hoe gebruik ik de intensieve stand?

Druk kort op de toets T4 om de intensieve stand te activeren. Deze werkt gedurende 6 minuten en keert daarna automatisch terug naar de vorige snelheid. Om hem eerder te stoppen, drukt u nogmaals op T4 of schakelt u de motor uit.

Hoe vervang ik de LED-verlichting?

Het vervangen van de LED-verlichting moet door de klantenservice worden uitgevoerd. Neem contact op met een erkende technicus voor de aankoop en installatie van het vervangingsonderdeel.

Welk type voedingskabel moet ik gebruiken?

Het apparaat moet worden aangesloten op een geaard stopcontact dat aan de normen voldoet. Als het snoer beschadigd is, laat het dan vervangen door de fabrikant of een erkende technicus om elektrische risico's te voorkomen.

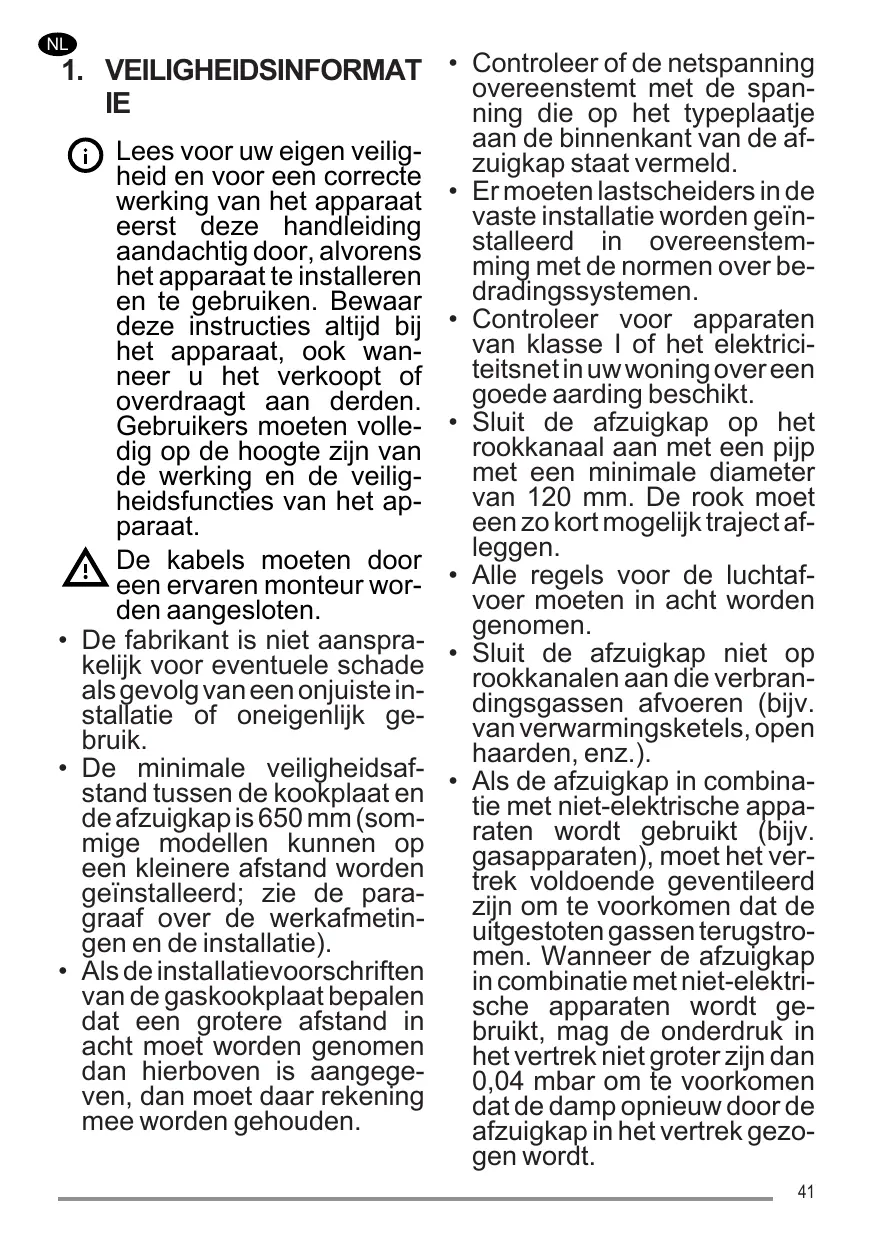

GEBRUIKSAANWIJZING TUBE PLUS FTU PLUS 3707 I WH FRANKE

Lees voor uw eigenveilig-heid en voor een correcte Werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installereren en te gebruiken. Bewaar deze instructies.altijd bij het apparaat, ook wonneer u het verkoopt of overdraagt aan derden. Gebruikers要去en volledig op de hoogte+zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels要去en dooreen ervaren monteur worden aangesloten.

• De fabrikant is nicht aansprakelijk voor eventuele schade als gevolg van een onjuiste installmentatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand:tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kuren op een Kleinere afstand worden geinstalleerd; zie de paragraaf over de werkafmetingen en de installment).

• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan要去 aanrekening mee worden gezogen.

• Controller of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuiqkap staat vermeld.

• Ermoeten lastscheiders in de vaste installmentie worden geinstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controller voor apparaten van klasse I of het elektriciteitsnet in uw woning overeen goede aardig beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook要去en zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer要去en in alot worden genomen.
• Sluit de afzuigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met Niet-elektrische apparaten worden gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zichen om te voorkomen dat de uitgestoten gassen terugstroom. Wanneer de afzuigkap in combinatie met Niet-elektrische apparaten worden gebruikt, mag de onderdruk in het vertrek Niet groter zichen dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen worden.

• De lucht mag nicht worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.

• Een beschadigde voedings-kabel要去 door de fabrikant of door een monteur van de technische servicedienst worden verrangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschemfolie alvorens worden de afzugkap te installereren.

• Gebruik alleen schroeven enkleine onderdelen die geschikt zichn voor de afzuigkap.

WAARSCHUWING: indien de schroeven en bevestigingsystemen nicht volgens deze aanwijzingen worden geinstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag nicht onder de afzuig-kap geflambeerd worden: brandgevaar.
• Hetapparaatmag worden gebruikt door kinderen ouder

dan 8aar en door personen met een lichamelijke, zintuiglijeke of geestelijkbeberking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstruereerd zich over een veilig gebruik van het apparaat en degevaren die ermee samenhagen. Zorg ervoor dat kinderen nicht met het apparaat spelen. Reiniging en onderhoud door de gebruiker mo- gen Niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen要去en worden gecontroleerd om er zeker van teল dat ze Niet met het apparaat spelen.
• Het apparaat mag nicht gebruikt worden door Personen (waaronder kinderen) met geestelijkke, lichamelijke of zintuiglijk beperkingen, of door Personen zonderervaaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen konnen de toegankelijkde delen erg heet worden

• Reinig en/of verrang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de pa-ragraaf Onderhoud en reini-ging.
• De ruimte要去 voldoende geventileerd zich als de afzuiigkap tegelijk met apparaten op gas of andere brandstoffen worden gezruikt (niet

van toepassing op apparaten die alleen lucht in de ruimte blazen).

• Het symbolism op het product of op de verpakking wijsterop dat dit product Niet als huishoudafval mag worden behandeld. Het moetECHTER aan een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieuu negatieve gevolgen die zich zouden+kennen voorden in geval van verkeerde afvalbehandeling. Neem voor meer details over het recylen van dit product contact op met uw gemeente, deplaatselijk vuilophaaldienst of de winkel waar u het product hebt gekocht.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gelebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.

• Laat nooit hoog brandende branders onbedekt onder een werkende afzuiqkap.
  Regel de vlammen altijd zo dat zeniet langs de pannen omhoogkomen.

• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam hunnen vatten.

3. REINIGING EN ONDERHOUD

• Het filter met actieve koolstof is nicht afwasbaar of regenerehaar en moet ongeveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik (W).

• De vetfilters要去en om de 2 maanden worden schoongemaaakt, of vaker bij zeer intensief gebruik. Ze können in de afwasmachine worden gewassen (Z).

Maak de afzigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.
- Vermijd het gebruik van producten op basis van alcohol of siliconen voor de reiniging van de buiten- en binnenkant van de afzuigkap.

Als het product of onderdelen ervan gemaat is van roestvrij staal, gebruik dan voor de reiniging specifieke, Niet-schurende producten en volgijdens de reiniging de lijnen van de satinering.

4. BEDIENINGSELEMENTEN

S1
Toets	Druk op toets	Functie		Led
L	Kort	Inschakeling/Uitschakeling verlichting bij maximale intensiteit.		-
T1	Kort	Inschakeling/Uitschakeling van de motor bij eerste snugheid.		Continu brandend
T2	Kort	Inschakeling van de motor bij de tweede snugheid.		Continu brandend
	Lang bij alle belastingen (motor, en verlichting) uitzugeschakeld	Activeert/Deactiveert het alarm van de Koolstofffilters.		Led knippert 2 maal: alarm geactveerd. Led knippert 1 maal: alarm geactveerd.
T3	Kort	Schakelt de motor in bij derde snugheid.		Continu brandend
	Lange druk bij alle belastingen (motor en verlichting) uitzugeschakeld	Uitvoering van de reset van het alarm verzadiging Filters.		Led S1 knippert 3 maal.
T4	Kort	Schakelt de motor in bij de Intensieve snugheid. Deze snugheid haft een duur van 6 minuten. Na het verstreijken van deze tijd keert het systeem automatisch terug waar de erder geselecteerde snugheid. Als de functie geactveerd wordt bij uitzugeschakelde motor, wordt na het verstreijken van de tijd overgegaan�de modus OFF. De functie wordt uitzgeschakeld door op bezelfde toets te drukken, of door de motor uitz te schaken.		Continu brandend
	Lang	Activering/deactivering van de afstandsbediening.		De led knippert 2 maal: afstandsbediening ge-actveerd. De led knippert 1 maal: afstandsbediening ge-deactiveerd.
S1	-	Signaleert het alarm verzadiging Metalen Vetfilters en de nood-zaak ze te wassen. Het alarm wordt geactveerd na 100 werkelijkke bedrijfsuren van de afzuiqkap.		Continu brandend
	-	Signaleert het alarm verzadiging Koolstof Geurfilter. Het alarm wordt geactveerd na 200 werkelijkke bedrijfsuren van de afzuiqkap.		Knipperend

5. AFSTANDSBEDIENING

(OPTIONEEL)

6. VERLICHTING

• Neem voor de verwangting contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').
