TUBE PLUS FTU PLUS 3707 I WH - Virtuves nosūcējs FRANKE - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Franke
Modelis	TUBE PLUS FTU PLUS 3707 I WH
Platums	70 cm (aptuvens)
Minimālais montāžas augstums	650 mm
Izvadkanāla diametrs	120 mm
Ātrumu skaits	4 (ātrumi 1-3 + intensīvais)
Apgaismojums	Iebūvēts LED, maksimālā intensitāte
Vadība	Skārienjutīga (taustiņi L, T1-T4)
Tauku filtri	Metāla, mazgājami trauku mazgājamā mašīnā (ik pēc 2 mēnešiem)
Aktīvās ogles filtrs	Nav mazgājams, jāmaina ik pēc 4 mēnešiem (intensīva lietošana: biežāk)
Filtru piesātinājuma trauksme	Jā (LED S1: pastāvīgi taukiem, mirgo oglei)
Tālvadības pults	Saderīga (aktivizē, ilgi turot T4 taustiņu)
Barošanas spriegums	220-240 V
Frekvence	50 Hz
Uzstādīšanas veids	Sienas
Izvadīšanas režīms	Ārējā izvadīšana vai recirkulācija
Krāsa	Balts nerūsējošais tērauds (I WH)
Galvenais materiāls	Nerūsējošais tērauds
Ārējā kopšana	Mitra drāna un neitrāls šķidrais mazgāšanas līdzeklis; izvairīties no spirta un silikona
Drošības klase	I klase (nepieciešams zemējums)

Bieži uzdotie jautājumi - TUBE PLUS FTU PLUS 3707 I WH FRANKE

Kā tīrīt tauku filtrus?

Metāla tauku filtri jātīra ik pēc 2 mēnešiem. Tos var mazgāt trauku mazgājamā mašīnā. Pēc mazgāšanas rūpīgi nosusiniet, pirms ievietojat atpakaļ.

Kad jāmaina aktīvās ogles filtrs?

Aktīvās ogles filtru nevar mazgāt. Tas jāmaina aptuveni ik pēc 4 darbības mēnešiem vai biežāk, ja to lieto intensīvi (trekna gatavošana, cepšana).

Kā pēc tīrīšanas atiestatīt filtru trauksmi?

Lai atiestatītu metāla filtru trauksmi, ilgi nospiediet T3 taustiņu (motors un gaismas izslēgti). LED S1 mirgos 3 reizes, lai apstiprinātu atiestatīšanu. Aktīvās ogles filtra trauksmei ilgi nospiediet T2 (visas slodzes izslēgtas), lai ieslēgtu/izslēgtu trauksmi.

Kāds ir minimālais attālums starp plīti un tvaika nosūcēju?

Minimālais drošības attālums ir 650 mm. Ja jūsu gāzes plīts instrukcija nosaka lielāku attālumu, ievērojiet to.

Vai es varu izmantot nosūcēju ar gāzes plīti?

Jā, bet pārliecinieties, ka telpa ir pareizi vēdināta un nosūcējs nav savienots ar sadegšanas dūmu izvadkanālu. Negatīvais spiediens telpā nedrīkst pārsniegt 0,04 mbar.

Kā aktivizēt tālvadības pulti?

Lai ieslēgtu vai izslēgtu tālvadības pulti, ilgi nospiediet T4 taustiņu (motors un gaismas izslēgti). LED mirgo 2 reizes aktivizēšanai, 1 reizi deaktivizēšanai.

Ko nozīmē mirgojošā LED S1?

Ja LED S1 deg pastāvīgi, tas norāda, ka metāla tauku filtri jātīra (pēc 100 darba stundām). Ja tā mirgo, tas nozīmē, ka aktīvās ogles filtrs jāmaina (pēc 200 stundām).

Kā lietot intensīvo ātrumu?

Īsi nospiediet T4 taustiņu, lai aktivizētu intensīvo ātrumu. Tas darbojas 6 minūtes un pēc tam automātiski atgriežas iepriekšējā ātrumā. Lai to apturētu pirms laika, vēlreiz nospiediet T4 vai izslēdziet motoru.

Kā nomainīt LED apgaismojumu?

LED apgaismojuma nomaiņa jāveic servisa dienestam. Sazinieties ar pilnvarotu tehniķi, lai iegādātos un uzstādītu rezerves daļu.

Kāda veida barošanas kabeli izmantot?

Ierīce jāpievieno atbilstošai zemējuma kontaktligzdai. Ja vads ir bojāts, lieciet to nomainīt ražotājam vai pilnvarotam tehniķim, lai izvairītos no elektriskā riska.

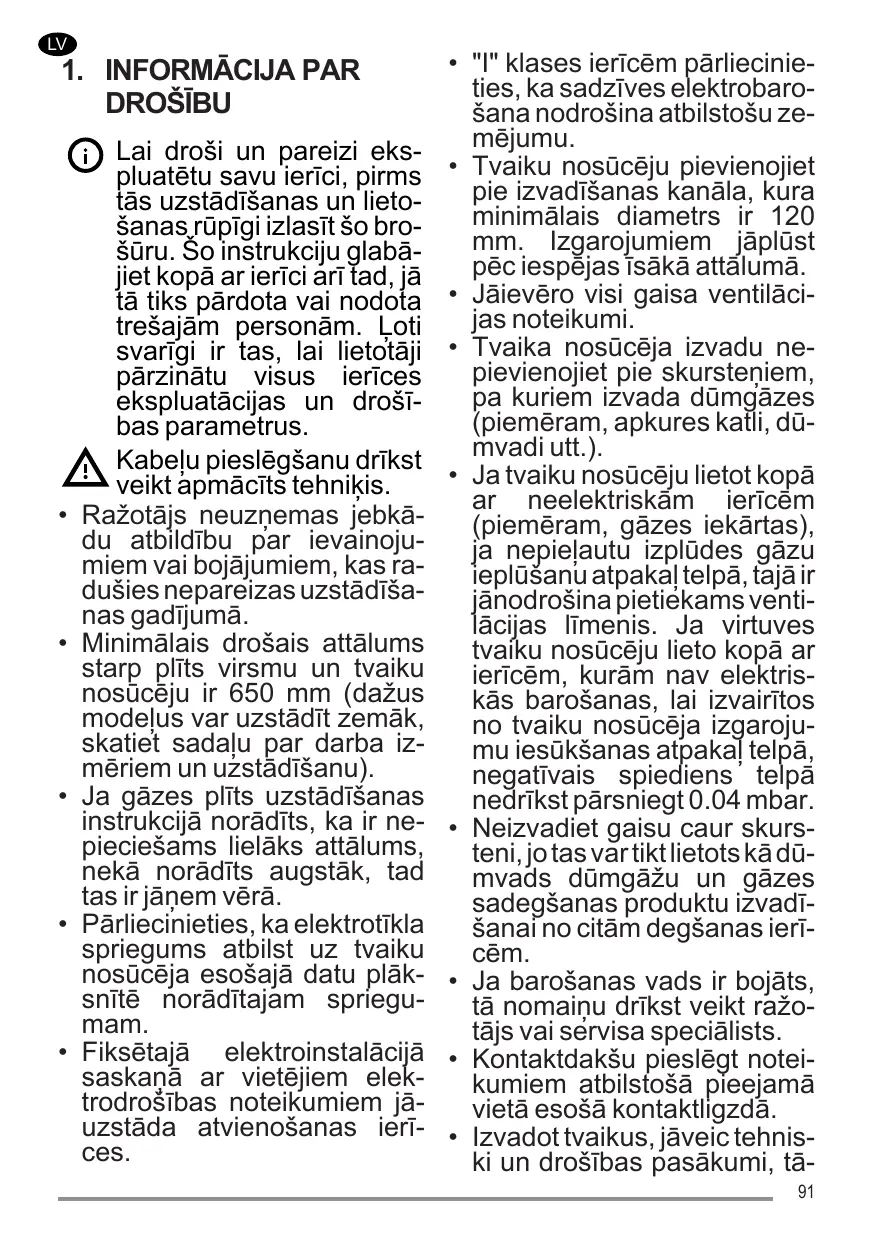

LIETOŠANAS INSTRUKCIJA TUBE PLUS FTU PLUS 3707 I WH FRANKE

Lai droši un pareizi ekspluatētu savu icerici, pirmstās uzstādīsanas un lietošanas rupīgi izlasīt šo brośūru. So instrukciju glabājiet kopā ar icerici ari tad, jā tā tiks pardota vai nodota trešajām personām. Lotisvarīgi ir tas, lai lietotāji pārzinātu visus icerices ekspluatācijas un drosības parametrus.

Kabelu pieslegsanu drikst veikt apmacits tehnikis.

• Ražotājs neuznemes jebkā-du atbildūb par ivainojumiem vai bojājumiem, kas radusies nepareizas uzstādīsanas gadijuma.
• Minimalais drošais attalums starp plits virsmu un tvaiku nosuceju ir 650 mm (dažus modelus var uzstādīt zemāk, skatiet sadalu par darba izmēriem un uzstādīšanu).
  Ja gazes plits uzstadisanas instrukcija noradits, ka ir nepiecesams lielaks attalums, neka noradits augstak, tad tasir janem vera.
• Pärliecinieties, ka elektrotíklaspriegums atbilst uz tvaiku nosüceja esosajā datum plaksīte noradītajam spiregumam.

• Fiksētājā elektroinstallācijā saskañā ar vietējiem elek-trodrosibas noteikumiem ja-zstāda atvienošanas ierīces.

• "I" klases iericem parliecinieties, ka sadzives elektrobarosana nodrosina atbilstošu zemjumu.
  Tvaiku nosucceju pievienojiet pie izvadisanas kanala, kura minimalais diametrs ir 120 mm. Izgarojumiem japlust peciespejas isaka attalumā.

• Jäievero visi gaisa ventilaci-jas noteikumi.
  Tvaika nosucceja izvadu nepievienojiet pie skursteniem, pa kuriem izvada dumgazes (piemeram, apkures katli, dumvadi utt.).
• Ja tvaiku nosucēju lietot kopa ar neelektriskām ieričēm (piemēram, gazes iekártas), ja nepiēlautu izplūdes gazu ieplūsàn u atpakaṭ lelpā, tajā ir jānodrošina pietiekams ventilacijas limenis. Ja virtuves tvaiku nosucēju lieto kopa ar ieričēm, kurām nav elektriskās barošanas, laī izvairitos no tvaiku nosucēja izgarojumu iesukšanas atpakaṭ lelpā, negatīvais spiediens' telpā nedrikt sparsniegt 0.04 mbar.
• Neizvadiet gaisu caur skurseni, jo tas variktlietots kā dūmvads dūmgāzu un gazes sadegşanas produktu izvadišanai no citām degşanas ieričēm.
• Ja barošanas vads ir bojats, tā nomainu dríkst veikt ražotājs vai sériva SPECIALISTS.
• Kontaktdakšu pieslęgt noteikumiem atbilstoša pieejamā vietā esoSā kontaktligzdā.
• Izvadottvaikus, javeic tehniski un drošības pasakumi, tā

del loti svarigiir preciziieverot vietjo instituciju noteikumus.

PIESARDZIBU: nonemiet aizsargplevi pirms tvaiku nosuceja uzstadisanas.

Lietojiet tikai tvaiku nosucejam piemerotas skrves un furnituru.

PIESARDZIBU: ja skruves un stiprināsanas ierices netiks uzstadītas tā, kā norādīts šajā instrukcijā, var pastāvēt elektriskā trieciena risks.

• Neskatīties uz gaismu caur optiskajām iericēm (binokli, palielināmajiem stikliem...).
• Neveiciet pārtikas flambēsānu zem tvaiku nosūcēja: var notikt aizdegšanās.
  So ierici drikst lietot berni no 8 gadu vecuma un personas ar ierobezotam fiziskajam, uztveres vai prata spejam, ar nepietiekamu pieredzi un zinasaanam, ja tas tiek uzraudzitas, vai ir sanemuas atbilstoas norades par ierices drosu lietoansu un izprot iesaistitos riskus. Parliecinieties, ka berrin erotalajas aierici. Tirisanu un apkopi, kas javeic lietotajam, nedrikst veikt berni, ja tie netiek uzraudziti.
• Pieskatiet bernus un parupejieties, lai vin'i nerotalatos arierici.
• lerici nedríkst lietot personas (ieskaitot běrnus) ar ierobežotām psihiskām, fiziskām un sensoriskām spējām, vai personas, kam nav pieredzes un

zinašanu, iznemot situacijas, kad personas's tiek rupigi uzraudzītas, un ir atbilstosi apmacītas.

Atklātās detalias gatavosanas iekārtu'izmantošanas laikā var klūt karstas

• Notirit un/val nomainit filtrus pecnoradita laika perioda (ugunsbistamiba). Skatit nodalu „Apkope un tirisana".
• Kad tvaiku nosucejs tiek lie-tots kopā ar gazes vai cita kurināmā iericēm, vienlaikus jānodrosina atbilstoša telpas ventilacija (neattiecas uz iericēm, kuras gaisu izvada tikai telpā).
• Simbols uz produkta un tam pievienotajos dokumentos nozime, ka sho produktu nedriKrist izmest kopa ar pa-rastiem sadzives atkritu-miem. Atbrivoesanas no produkta javeic specializeta otrreizejas elektrisko un elektronisko ieriCu pärstrades centra. Pärliecinieties par to, ka sis produits tiks utilizets pa-reizā veidā, jus palidzësiet samazinat negativo ietekmi uz apkartējo vidi un veselibu, kas varetu rasties nepareizas atbrivoesanas no produkta gadijumā. Plasaka informacija par atbrivoesanas no ši produkta ir pieejama jusu pašvaldība, vietējā atkritumu pärstrades uzneμuma vai veikala, kur jus'iegadajaties produktu.

2. LIETOSANA

Tvaika nosucejs ir izstradats ekskluzivi lietošanai majsaimniecība, lai noverstu virtuves smakas.
- Nekad nelietot tvaika nosuceju tadiem merkiem, kadiem to nav paredzets lietot.
- Nekad zem fungcionejoša tvaika nosuceja neatat lielas atklatas liesmas.
- leregulējiet tādu liesmas intensitäti, lai tā būtu vērsta tieši pret ēdiena gatavošanas trauka apakšdalu. Pārlieci-nieties, ka liesma neapliecas ap tā sāniem.
Taukvares katli lietošanas laikā nepaTRAUKti jauzrauga, jo pärkarsusi ella var aizdegties.

3. TIRISHANA UN APKOPE

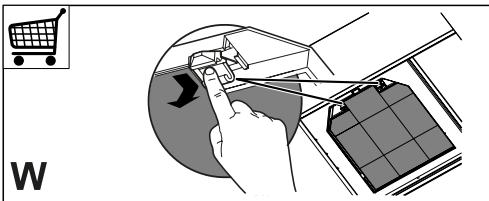

• Aktivētās ogles filtru nevar mazgāt vai atjaunot, tas jāmaina apmēram reizi 4 menešos vai biežak, ja tiek iz-mantots intensīvāk (W).

• Tauku filtri ir jāmazgā ik pēc 2 lietosanas menešiem vai biežak, ja tiek izmantoti intensivāk. Filtrus var mazgāt trauku mazgāsanas masīnā (Z).

• Nosüceju tīriet ar mitru lupatiu un neitrālu škidru mazgāsanas līdzekli.
  Tvaika nosucēja ārejai un iekšejai tirīsanai nelietojiet spirta vai silikona līdzeklus.

Ja produits vai kāda no tāDRAM ir izgatavoti no nerusejoša terauda,izmantojet

Ipaus neabrazivus lidzeklus tirisanai un ieverojiet satina apdares linijas tirisanas laikā.

4. VADIBAS IERICES

S1
L	L	T1	T2	T3
Taustiš	Nospiediet taustiŋu	Funkcija		Gaismas diode
L	Iss	ieslédz/izsédz gaismu ar maksimälu intensitàti.		-
T1	Iss	ledarbina/izsédz motoru ar pirmo ātrumu.		Fiksëts
T2	Iss	ledarbina motoru ar除外 ātrumu.		Fiksëts
	Garš ar visu slo-dzi izslettg (mo-tors un gais-mas)	Aktivizē/deaktivizē aktivās ogles filtru trauksmes signālu.		Gaismas diode mirgo 2 reizes: aktivizëts trauk-smes signāls. Gaismas diode mirgo 1 reizi: trauksme ir deakti-vizēta.
T3	Iss	ledarbina motoru ar treš ņtrumu.		Fiksëts
	Nospiéžot un tu-rot nospiestu il-gäku laiku ar vi-su slodzi (mo-tors un gais-mas) izslettg	Veic filtra piesātinājuma trauksmes signāla atiestatīsanu.		Gaismas diode S1 mir-go 3 reizes.
T4	Iss	ledarbina motoru ar intensivū ātrumu. Šis ātrums ir iestatīts uz 6 minūtěm. Laika beigās sistēma automā-tiski atgriežas iepríkš izvēlētajā ātrumā. Ja ātrums tiek aktivizëts, kad motors ir izslettg un laiks ir pagājis, tas pārslēdzas uz izslettg režimu. Tas tiek deaktivizëts, nospiéžot to pašu pogu vai izslettzot motoru.		Fiksëts
	IIgs	Aktivizē/deaktivizē tālvadības pulti.		Gaismas diode mirgo 2 reizes: tālvadības pults ir aktivizēta. Gaismas diode mirgo 1 reizi: tālvadības pults ir atspējota.
S1	-	Norāda metalā prettauku filtru piesātinājuma trauksmes signa-lu un nepieciśamibu tos mazgāt. Trauksmes signaš sāk darbo-ties pèç 100 stundām reāla tvaika nosūcēja darbības laika.		Fiksëts
	-	Norādaaktiāv Āgles pretsmakas filtra piesātinājuma trauk-smes signa-lu. Träuksmes signaš sāk darboties pèç 200 stundām reāla tvaika nosūcēja darbības laika.		Mirogojoša bākuguns

5. TALVADIBA (PAPILDAPRIKOJUMS)

6. APGAISMOJUMS

• Lai to nomainitu, lūdzu, sazinieties ar Servisa nodalu ("Lai iegādātos, lūdzu, sazinieties ar servisa nodalu").
