Produkttyp	Köksfläkt
Märke	Franke
Modell	TUBE PLUS FTU PLUS 3707 I WH
Bredd	70 cm (uppskattning)
Minsta monteringshöjd	650 mm
Diameter för utloppsrör	120 mm
Antal hastigheter	4 (hastigheter 1-3 + intensiv)
Belysning	Inbyggd LED, maximal intensitet
Styrning	Pekskärm (knappar L, T1-T4)
Fettfilter	Metall, diskmaskinstvättbara (var 2:e månad)
Aktivt kolfilter	Ej tvättbart, byte var 4:e månad (intensiv användning: oftare)
Filterlarm	Ja (LED S1: fast för fett, blinkar för kol)
Fjärrkontroll	Kompatibel (aktivering via långtryck på T4)
Spänning	220-240 V
Frekvens	50 Hz
Installationstyp	Väggmonterad
Avluftningsläge	Utomhusavluftning eller recirkulation
Färg	Vit rostfri (I WH)
Huvudmaterial	Rostfritt stål
Exteriört underhåll	Fuktig trasa och neutralt flytande rengöringsmedel; undvik alkohol och silikon
Säkerhetsklass	Klass I (jordning krävs)

Vanliga frågor - TUBE PLUS FTU PLUS 3707 I WH FRANKE

Hur rengör man fettfiltren?

Metallfettfiltren måste rengöras varje 2 månader. De kan tvättas i diskmaskin. Efter tvätt, torka dem väl innan du sätter tillbaka dem.

När ska det aktiva kolfiltret bytas?

Det aktiva kolfiltret kan inte tvättas. Det måste bytas ungefär var 4:e driftmånad, eller oftare vid intensiv användning (fet matlagning, fritering).

Hur återställer man filterlarmet efter rengöring?

För att återställa larmet för metallfiltren, tryck länge på knappen T3 (motor och lampor avstängda). LED S1 blinkar 3 gånger för att bekräfta återställning. För kolfilterlarmet, tryck länge på T2 (alla laster avstängda) för att aktivera/avaktivera larmet.

Vilket är minimiavståndet mellan spishällen och fläkten?

Minsta säkerhetsavstånd är 650 mm. Om instruktionerna för din gasspis kräver ett större avstånd, följ det.

Kan jag använda fläkten med en gasspis?

Ja, men se till att rummet är ordentligt ventilerat och att fläkten inte är ansluten till avluftningskanalen för förbränningsgaser. Det negativa trycket i rummet får inte överstiga 0,04 mbar.

Hur aktiverar man fjärrkontrollen?

För att aktivera eller avaktivera fjärrkontrollen, tryck länge på knappen T4 (motor och lampor avstängda). LED blinkar 2 gånger för aktivering, 1 gång för avaktivering.

Vad betyder blinkande LED S1?

Om LED S1 lyser fast, indikerar det att metallfettfiltren måste rengöras (efter 100 drifttimmar). Om den blinkar, betyder det att det aktiva kolfiltret måste bytas (efter 200 timmar).

Hur använder man intensivhastigheten?

Tryck kort på knappen T4 för att aktivera intensivhastigheten. Den fungerar i 6 minuter och återgår sedan automatiskt till föregående hastighet. För att stoppa den tidigare, tryck på T4 igen eller stäng av motorn.

Hur byter man LED-belysningen?

Byte av LED-belysning måste utföras av serviceverkstaden. Kontakta en auktoriserad tekniker för köp och installation av reservdelen.

Vilken typ av strömkabel ska användas?

Apparaten måste anslutas till ett jordat uttag. Om sladden är skadad, låt den bytas av tillverkaren eller en auktoriserad tekniker för att undvika elektrisk risk.

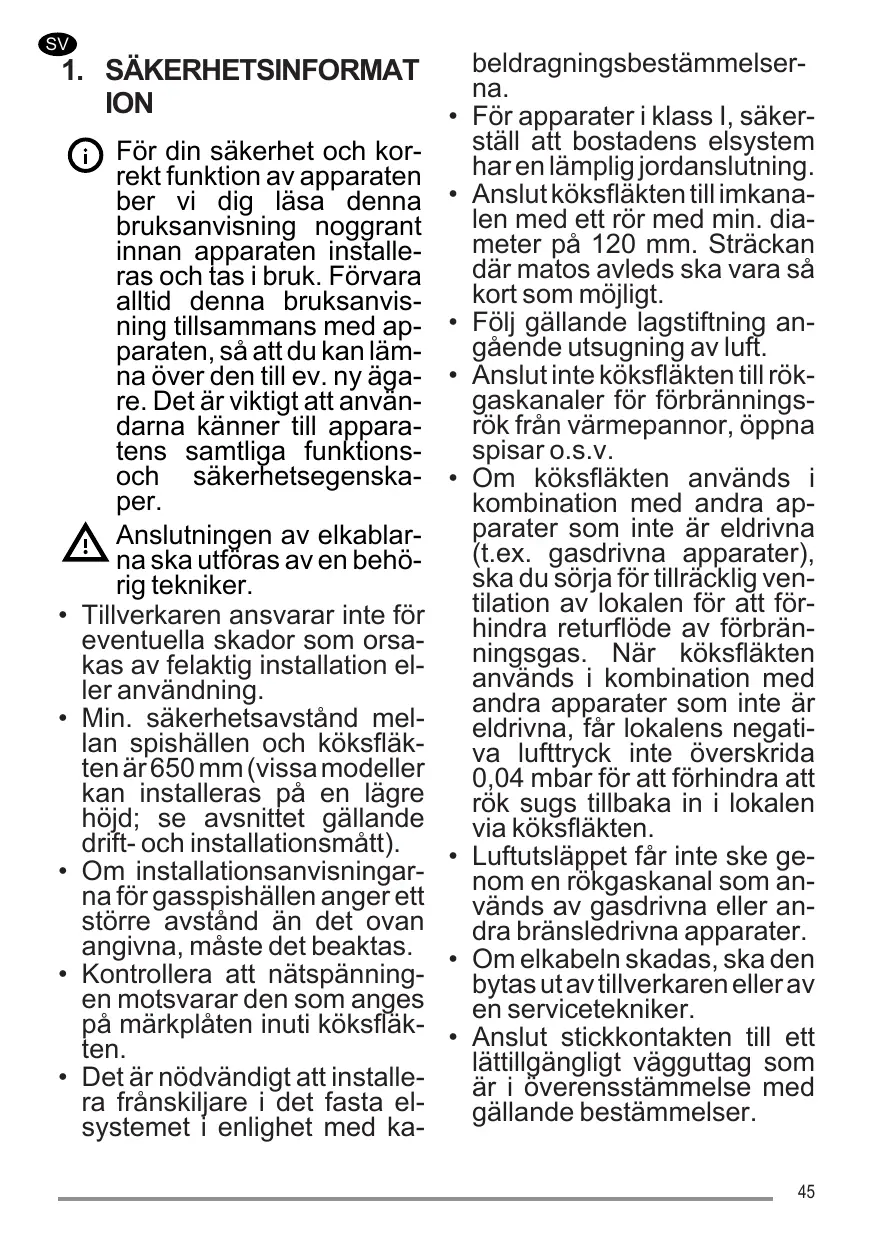

BRUKSANVISNING TUBE PLUS FTU PLUS 3707 I WH FRANKE

i For din sakerhet och korrekt fonction av apparaten ber vi dig lasa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Forvara alltid denna bruksanvisning tillsammans med apparaten, sa att du kan lamna over den till ev. ny agare.Det ar viktigt att anvandarna kanner till apparatens samtiga functionsoch sakerhetsegenskaper.

Anslutningen av elkablarna ske utforas av en behorig tekniker.

• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation er ler användning.
  Min. sakerhetsavstand melan spishallen och koksflakten ar650mm (vissa modeller kan installeras pa en lagre hojd; se avsnittet gallande drift- och installationsmatt).
• Om installationsanvisningarna for gasspishällen anger att större avständ an det oven angivna, maste det beaktas.
• Kontrollera att natspänningen motvarsar den som anges på markplåten inuti köksfläkten.
• Det ar nödvändigt att installerera franskijare i det fasta elsystemet i enlighet med ka

beldragningsbestammelserna.

• För apparater i klass I, sakerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläktent till imkanalen med att rör med min. diameter på 120 mm. Sträckan)där matos avleds skara vara sökort som möjligt.
  Följ gällande lagstiftning an-gäende utsugning av luft.
• Anslutinte köksfläkten till rök gaskanaler for Förbränningsrök frän varmepannor, öppna spisar o.s.v.
• Om köksfläkten används i combination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ská du sörja für tillräcklig ventilation av lokalen for attforall hindra returflöde av Förbränningsgas. När köksfläkten används i combination med andra apparater som inte är eldrivna, fär lokalens negativa lufttryck inte överskrida 0,04 mbar for attforall hindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet fär inte ske genom en rökgaskanal som används av gasdrivna eller andra brändsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren aller aven servicetekniker.
• Anslut stickkontakten till ett lättillgangligt vagguttag som ar i overensstammelse med gällande bestämelse.

Följ noggrant foreskrifterna frän de lokala myndigheterna när det gäller de teknika och sakerhetsmässiga atgärder som ská vidtas for avledning av rök.
WARNING: Ta bort skyddsfilmen innan du installerar koksflakten.
- Använd endast skruvar och beslag som är lämpiga für köksfläkten.
VARNING: Om detinte installeras skruvar aller fcastanordninger som overensstammer med dessa anvisningar kan det leda till risk for elektrisk stot.
- Tittainte direkt med optiska instrument (kikare, forstoringsglas o.s.v.).
- Flambera inte under köksfläkten. Det finns risk für eldsvåda.
Denna apparat fär användas av barn (over 8 År), personer med nedsattfysisk, sensorisk erler mental funktionsförmåga erler personer som saknar erfarenhet erler kunskap om hur den används, under forutsättning att de overvakas av nagon som kan ansvara for deras sakerhet erler som har lärt dem hur apparaten används på att sakert satt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och underhäll som sca utforas av användaren färinte utforas av barn utan tillsyn av en vuxen.

• Håll barn under uppsikt sö att de inte leker med apparaten.
• Denna apparat fär inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk erller mental funktionsförmåga eller personer som saknar erfarenhet erller kunskap om hur den används, om deinte overvakas och instrueras.

! De atkomlga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren after den angivna tidsperiöden (brandrisk). Se avsnitt Underhäll och rengöring.
• Lokalen maste ha lämpig ventilation'nar koksfläkten anecdotes samtidigt med andra apparater som anvander gas erlerandrabranslen (gallerinte apparater som endast slapper ut luft i lokalen).
• Symbolen à apparaten aller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in pa en uppsamplingsplats for Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras pa rätt sätt bidrar du till att forebygga eventuella negativa miljöoch hälsoeffekter som kan uppsta om apparaten bortskaffas som vanligt avfall. Förytterligare uppliesninger om ätervinning av apparaten bödu kontakta lokala myndighe

ter, sophämtningstjänsten ell er affaren där du köpte apparaten.

2. ANVÄNDNING

Köksfläkten har uteslutande konstru-erats for hushållsbruk for att avlågsna matos i koket.
Använd aldrig koksfläkten for andra andamål an vad den ar konstruerad for.
- Se till att det aldrig uppkommer hoga lagor under koksflakten nar den an igang.
- Justera lagens styrka sa att den endast vidror kokkarlets botten och inte slickar utmed dess sider.
- Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÄLL

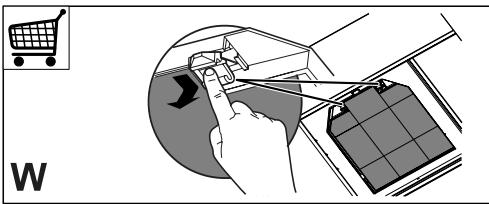

• Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska bytas ut cirka var 4:e manad eller oftare vid mycket intensiv användning (W).

• Fettfiltren ske rengöras varannan帽子lad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och att milt flytande rengöringsmedel.

• För utvändig och invändig rengöring av flåkten, undvik alkoholhaltiga eller silikonhaltigaprodukter.

Om Produkten aller en av dess delar ar i rostfritt stål, använd specifica ej skrapandeprodukter for rengöringen och folj slipningslinjerna for rengöringen.

4. MANÖVERDON

S1
L	T1	T2	T3	T4
Knapp	Tryck på knappen	Funktion		Led-lampa
L	Kort	Tänder/slacker lamporna med maximal lusstyrka.		-
T1	Kort	Slár på av motorn vid Första hastigheten.		Fast
T2	Kort	Slár på motorn vid den andra hastigheten.		Fast
	Läng med alla las-ter avstängda (motor och ljes)	Aktiverar/Inaktiverar larmet für Filtren med Aktivt Kol.		Led-lampan blinkar 2 gänger: larm aktiverat. Led-lampan blinkar 1 gang: larm inaktiverat.
T3	Kort	Slár på motorn vid tredje hastigheten.		Fast
	Längt tryck med alla, belastninger avstängda (motor och lampor)	Man utfor Återställning av larmet für mättade Filter.		Led S1 blinkar 3 gänger.
T4	Kort	Slár på motorn vid Intensiv hastighet. Denna hastighet är tidsinställd på 6 minutes. När tiden fforflutit, gåsystemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor,går den tillbaka till lage OFF,;när tiden fforflutit. De inaktiveras genom att trycka in samma knapp eller slå av mo-tom.		Fast
	Längt	Aktivera/Inaktivera fjarrkontrollen.		Led-lampan blinkar 2 gänger: fjarrkontroll akti-verad. Led-lampan blinkar 1 gang: fjarrkontroll inakti-verad.
S1	-	Anger larmet für mättnad av Fetfflretten i metall och behovet att tvätt dem. Larmet sätts igång after fläktens effektiva 100 driftstim-mar.		Fast
	-	Anger larm for mättnad av Lukftilret med Aktivt Kol. Larmet sätts igång after fläktens effektiva 200 driftstimmar.		Blinkande

5. FJÄRRKONTROLL (TILLVAL)

6. BELYSNING
