TUBE PLUS FTU PLUS 3707 I WH - Kuchyňský odsavač par FRANKE - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Franke
Model	TUBE PLUS FTU PLUS 3707 I WH
Šířka	70 cm (odhad)
Minimální montážní výška	650 mm
Průměr odtahového potrubí	120 mm
Počet rychlostí	4 (rychlosti 1-3 + intenzivní)
Osvětlení	Integrované LED, maximální intenzita
Ovládání	Dotykové (tlačítka L, T1-T4)
Tukové filtry	Kovové, mytí v myčce (každé 2 měsíce)
Aktivní uhlíkový filtr	Nemytelný, výměna každé 4 měsíce (intenzivní používání: častěji)
Alarm nasycení filtrů	Ano (LED S1: trvalé svícení pro tuk, blikání pro uhlík)
Dálkové ovládání	Kompatibilní (aktivace dlouhým stiskem T4)
Napájecí napětí	220-240 V
Frekvence	50 Hz
Typ instalace	Nástěnná
Režim odtahu	Vnější odtah nebo recirkulace
Barva	Bílá nerez (I WH)
Hlavní materiál	Nerezová ocel
Údržba vnějšího povrchu	Vlhčený hadřík a neutrální tekutý čisticí prostředek; vyhněte se alkoholu a silikonu
Třída bezpečnosti	Třída I (vyžaduje uzemnění)

Často kladené otázky - TUBE PLUS FTU PLUS 3707 I WH FRANKE

Jak čistit tukové filtry?

Kovové tukové filtry je třeba čistit každé 2 měsíce. Lze je mýt v myčce nádobí. Po umytí je dobře osušte před opětovným vložením.

Kdy vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr nelze mýt. Je třeba jej vyměnit přibližně každých 4 měsíců provozu, nebo častěji při intenzivním používání (mastné vaření, smažení).

Jak resetovat alarm filtrů po čištění?

Pro resetování alarmu kovových filtrů stiskněte a podržte tlačítko T3 (motor a světla vypnutá). LED S1 blikne 3krát pro potvrzení resetu. Pro alarm uhlíkového filtru stiskněte a podržte T2 (všechny zátěže vypnuté) pro zapnutí/vypnutí alarmu.

Jaká je minimální vzdálenost mezi varnou deskou a odsavačem?

Minimální bezpečnostní vzdálenost je 650 mm. Pokud návod k vaší plynové varné desce vyžaduje větší vzdálenost, řiďte se tím.

Mohu používat odsavač s plynovým sporákem?

Ano, ale ujistěte se, že místnost je řádně větrána a odsavač není připojen k odtahu spalin. Podtlak v místnosti nesmí překročit 0,04 mbar.

Jak aktivovat dálkové ovládání?

Pro aktivaci nebo deaktivaci dálkového ovládání stiskněte a podržte tlačítko T4 (motor a světla vypnutá). LED blikne 2krát pro aktivaci, 1krát pro deaktivaci.

Co znamená blikající LED S1?

Pokud LED S1 svítí trvale, znamená to, že kovové tukové filtry je třeba vyčistit (po 100 hodinách provozu). Pokud bliká, znamená to, že aktivní uhlíkový filtr je třeba vyměnit (po 200 hodinách).

Jak používat intenzivní rychlost?

Krátce stiskněte tlačítko T4 pro aktivaci intenzivní rychlosti. Funguje po dobu 6 minut a poté se automaticky vrátí na předchozí rychlost. Pro předčasné zastavení znovu stiskněte T4 nebo vypněte motor.

Jak vyměnit LED osvětlení?

Výměnu LED osvětlení musí provést poprodejní servis. Kontaktujte autorizovaného technika pro nákup a instalaci náhradního dílu.

Jaký typ napájecího kabelu použít?

Spotřebič musí být připojen k uzemněné zásuvce. Pokud je kabel poškozen, nechte jej vyměnit výrobcem nebo autorizovaným technikem, aby se předešlo riziku úrazu elektrickým proudem.

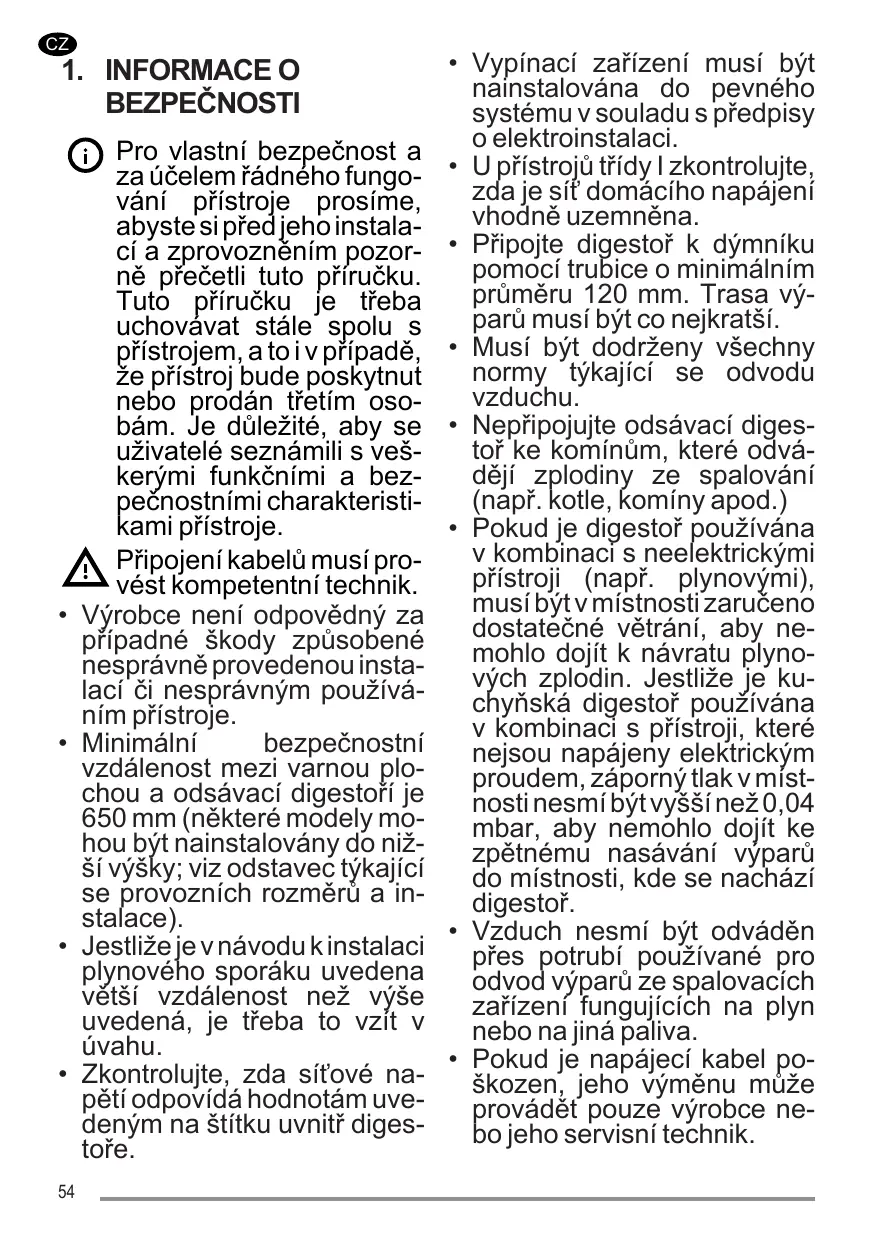

NÁVOD K OBSLUZE TUBE PLUS FTU PLUS 3707 I WH FRANKE

i Pro vlastní bezpečnost a za učelem rádného fungování prístroje prosíme, abyste si prěd jeho instalací a zprovozněním pozorně prěčetli:tuto príručku. Tuto príručku je třeba uchovavat stále spolu s prístrojem, a toiv pripadě, ze prístroj bude poskytnut nebo prodán třetím osobám. Je duležité, aby se uživatele seznámili s veskéri mi funkčnimi a bezpečnostními charakteristíkami prístroje.

Připojení kabelů musí pro-vést kompetentní technik.

• Vyrobce neni odpovedný za prípadné škody zpúsobné nasprávně provedenou instalaci ān nasprávném používáním prístroje.
• Minimálni bezpečnostní vzdálenost mezi varnou plochou a odsávací digestóří je 650 mm (nékteré modely mohou byt nainstalovány do nizší výšky; viz odstavec týkajíci se provozních rozměru a instalace).

• Vestlizje je v námodu k instalaci plynového sporáku uvedena větů s vzdálenost než výše uvedená, je třeba to vžit v úvahu.
  Zkontrolujte, zda sítové napétí odpovída hodnotám uvedenym na štītku uvnitř digestоře.

• Vypínací zarizení musí byt nainstalována do pevného systému v souladu s prédpisy o elektroinstalaci.
  U pristroju tridy Izkontrolujte, zda je sif domacico napajeni vchodne uzemnena.

• Připojte digestor k dýmníku pomoci trubice o minimálné prüměru 120 mm. Trasa výparů musí byt co nejkratů.
• Musí byt dodrženy vsechny normy týkajíci se odvodu vzduchu.
• Nepřipojujte odsávací digestor ke komínüm, které odvádeji zplodiny ze spalování (napr. kotle, komíny apod.)
• Pokud je digestor používána v kombinaci s neelektrickými prístroji (napr. plynovými), musí byt v mistnosti zaruceno dostatečné větrání, aby nemohlo dojit k navratu plynovych zplodin. jestliže je kuchynská digestor používána v kombinaci s prístroji, které nejsou napajeny elektrickým proudem, záporný tlak v mistnosti nesmi byt vyšínež 0,04 mbar, aby nemohlo dojit ke zpětnému nasavány výparů do mistnosti, kde se nachází digestor.
  Vzduch nesmi byt odvadén prs potrubi pouzivané pro odvod vyparu ze spalovacich zaifeni fungujcich na plyn nebo na jina paliva.

• Pokud je napajeci kabel poškozen, jeho výměnu muže provadět pouze vyrobce nebo jeho servisní technik.

• Připoje zástrčku do zásuvky odpopvidajícī normám a ve snadno pristupné poloze.

• Pri realizaci technickych a bezpečnostnich rozměru pro odvod výparů je třeba pečlivé dodržovat predpisy stanovené mistrimi orgány.

UPOZORNÉNÍ: Pred instalaci digestoře odstraţe ochranné fólie.

UPOZORNENI: nebude-li provedena montáž šroubů nebo upevnovacích zařízení podle tohoto námodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem.

• Nepozorujte prímo optickymi prístroji (dalekohledem, lupou....).
• Pod kuchynskou digestorí neprijapravujte flambované po-krmy, je zde nebezpečí požáru.
  Tento prístroj mûze byt použí-ván detmi ve věku nad 8 let a osobami se sníženymi psycho-fyzicko-smyslovymi schopnostmi nebo bez patrčnych zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo bylyseznámeny sPokyny k použití prístroje bezpečným zpùsobem a rozumí jeho rizikúm. Zkontrolujte, zdá si deti nahrají prístrojem. Čistěné á udrzba, které mají byt vykonávány uživatelem, nesmi byt provádeny

dětmí,Pokud nejsou pod dohledem.

• Děti musí BYt pod dohledem, kontrolujte, aby si nehrály s prístrojem.
• Prístroj nesmí byt používan osobami (včetné detí) se sní–zenými psycho-fyzicko-smysslovými schopnostmi nebo s nedostatečnými zkušenostmi āznalostmi, s vyjimkou prípadů, kdy jsou pod dostatečným dohledem a byly dostatečné poučeny.

Vycistete a/nebo vymene filtry po uvedené době (nebezpeci vzniceni). Ridte se odstavcem Udržba a cisteni.
- Pokud je digestor používána současné s plynovými prístroji nebo prístroji, které používají nějaké jiné palivo, v mistrasti musí býtvhodné větrání (neaplikuje se na prístroje, které pouze vypoustějí vzduch do mistrasti)
Symbol na vyrobku nebona jeho obalu označuje, ze vyrobek nemuže byt zlikvidován jako normálí domácí odpad. Vyrobek, který má byt likvidován, musí byt odevzdán do specializovanych sběren pro recyklaci elektrických a elektronickích componentů. Tim, ze se uistíte o rádném provedení likvidace tohoto vyrobku, prispějete k zabréní prípadného negativného

dopadu naŽivotni prostředá na zdraví osob, který by mohla mít nesprávné provedená likvidace. Podrobnějs informace o recyklaci tohoto vyrobku ziskáte na obecním uřade, v mistrém podniku pro sběr domácího opadu nebo v obchodě, kde jste vyrobek zakoupili.

2. POUžITÍ

• Odsávací digestor je navržena vylučné pro domácí použití, k odstražování pachú z kuchyně.
• Nikdy nepoužívejte digestoř k jiným učelum než k těm, pro které je určena.
• Nikdy nenechávejte pod digestoři pri chodu vysoký plamen.
• Serid'te intenzitu plamene tak, aby byl nasměrován pouze na dno varné ná-doby a ujistěte se, aby nešlehal po jejich stranách.
• Kontrolujte fritovaci hrnce během používání: príliš zahrátý olej by se mohl vznítit.

3. ČISTěNÍ A UDRžBA

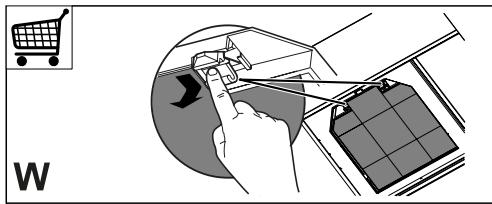

Uhlíkový filtr nelze myt ani regenerovat, ale je třeba ho vyměnit zhruba po každych 4 měsících používání nebo v prípadě potřeby i Častěji (W).

Tukové filtry je třebačistipo každych 2 měsících používaní nebo i Častěji v prípadě velmi intenszivního používaní, je možné je myt v myčce (Z).

• Digestoř Čistěte navlhčeným hadrem aneutralím tekutým Čisticím prostředkem.
• Pro Čišění vnějsí a vinitří cásti oda- vače par nepoužívejte vyrobky na bá- zi alkoholu nebo silikonu.

Pokud je vyrobek nebo některá z jeho Častí vyrobena z nerezové oceli, používejte k Čistěné speciálné neabrazivné prostředky a pri Čistěné dodržujte linie saténového povrchu.

4. PRÍKAZY

S1
L	T1	T2	T3	T4
Tlăčítko	Stisknuti tlačítka	Funkce		Led
L	Krătké	Zapíná/vypíná světla na maximálné intenzitu.		-
T1	Krătké	Zapíná/vypíná motor na Jednicku.		Svití stále
T2	Krătké	Zapne motor na dvojku.		Svití stále
	Dlouhé se všemi spotřebiči vypnuty-mi (motor a světlá)	Aktivuje/deaktivuje alarm uhlikovych filtrů.		Kontrolka led zabliká dvakráť: alarm je aktivo-vàn.
				Kontrolka led zabliká jegnou: alarm je deakti-vován.
T3	Krătké	Zapne motor na trojku.		Svití stále
	Dlouhé stisknuti, když jsou všechny spotřebiče vypnuty (motor a světlá)	Provede se reset alarmu nasyceni filtrů.		Kontrolka led S1 tříkrát zabliká.
T4	Krătké	Zapne motor na Intenzivné rychlost. Tato rychlost je casově omezena na 6 minut. Po uplynuti títo doby se systém automaticaky navrát na rychlost, která byla zvolena prědítim. Doje-li k její aktivaci s vypnutym motorem, po uplynuti tí-to doby systém prějde do režimu OFF. Deaktivuje se stisknutím těhož tlăčítka nebo vypnutím motoru.		Svití stále
	Dlouhé	Aktivuje/deaktivuje dálkové ovládání.		Kontrolka led zabliká dvakráť: dálkové ovládá-ní je aktivováno.
				Kontrolka led zabliká jegnou: dálkové ovládá-ní je deaktivováno.
S1	-	Signalizuje alarm nasycení kovovych tukovych filtrů a nutnost je umyť. Tento alarm se spusti po 100 hodinach skutečného provozu digestоř.		Svití stále
	-	Signalizuje alarm nasycení uhlikového pachového filtru. Tento alarm se spusti po 200 hodinach skutečného provozu digestоř.		Bliká

5. DÁLKOVÍ OVLADAČ (VOLITELNÉ)

6. OSVÉTLENÍ

• Pro vymenu kontaktujte oddeleni technického servisu ("Pro nákup se obratte na oddeleni technického servisu").
