TUBE PLUS FTU PLUS 3707 I WH - Davlumbaz FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Davlumbaz
Marka	Franke
Model	TUBE PLUS FTU PLUS 3707 I WH
Genişlik	70 cm (tahmini)
Minimum Montaj Yüksekliği	650 mm
Egzoz Borusu Çapı	120 mm
Hız Sayısı	4 (1-3 hız + yoğun)
Aydınlatma	Entegre LED, maksimum yoğunluk
Kontrol	Dokunmatik (L, T1-T4 tuşları)
Yağ Filtreleri	Metal, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Aktif Karbon Filtre	Yıkanamaz, her 4 ayda bir değiştirin (yoğun kullanımda daha sık)
Filtre Doyma Alarmı	Evet (LED S1: yağ için sabit, karbon için yanıp söner)
Uzaktan Kumanda	Uyumlu (T4 tuşuna uzun basarak etkinleştirme)
Besleme Gerilimi	220-240 V
Frekans	50 Hz
Montaj Tipi	Duvar Tipi
Hava Tahliye Modu	Dışarıya Tahliye veya Devridaim
Renk	Beyaz Inox (I WH)
Ana Malzeme	Paslanmaz Çelik
Dış Bakım	Nemli bez ve nötr sıvı deterjan; alkol ve silikondan kaçının
Güvenlik Sınıfı	Sınıf I (topraklama gereklidir)

Sık sorulan sorular - TUBE PLUS FTU PLUS 3707 I WH FRANKE

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri her 2 ayda bir temizlenmelidir. Bulaşık makinesinde yıkanabilirler. Yıkadıktan sonra tekrar yerine takmadan önce iyice kurulayın.

Aktif karbon filtre ne zaman değiştirilir?

Aktif karbon filtre yıkanamaz. Yaklaşık her 4 ayda bir veya yoğun kullanımda (yağlı pişirme, kızartmalar) daha sık değiştirilmelidir.

Temizlikten sonra filtre alarmı nasıl sıfırlanır?

Metal filtre alarmını sıfırlamak için T3 tuşuna uzun basın (motor ve ışıklar kapalı). LED S1, sıfırlamayı onaylamak için 3 kez yanıp sönecektir. Karbon filtre alarmı için T2 tuşuna uzun basın (tüm yükler kapalı) alarmı etkinleştirmek/devre dışı bırakmak için.

Ocak ile davlumbaz arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir. Gazlı ocağınızın kılavuzu daha yüksek bir mesafe gerektiriyorsa, buna uyun.

Davlumbazı gazlı ocakla kullanabilir miyim?

Evet, ancak odanın iyi havalandırıldığından ve davlumbazın yanma gazlarının tahliye borusuna bağlı olmadığından emin olun. Odadaki negatif basınç 0,04 mbar'ı geçmemelidir.

Uzaktan kumanda nasıl etkinleştirilir?

Uzaktan kumandayı etkinleştirmek veya devre dışı bırakmak için T4 tuşuna uzun basın (motor ve ışıklar kapalı). LED, etkinleştirme için 2 kez, devre dışı bırakma için 1 kez yanıp söner.

Yanıp sönen LED S1 ne anlama geliyor?

S1 LED'i sabit yanıyorsa, metal yağ filtrelerinin temizlenmesi gerektiğini gösterir (100 saatlik çalışmadan sonra). Yanıp sönüyorsa, aktif karbon filtrenin değiştirilmesi gerektiği anlamına gelir (200 saatten sonra).

Yoğun hız nasıl kullanılır?

T4 tuşuna kısaca basarak yoğun hızı etkinleştirin. 6 dakika çalışır ve ardından otomatik olarak önceki hıza döner. Durdurmak için tekrar T4'e basın veya motoru kapatın.

LED aydınlatma nasıl değiştirilir?

LED aydınlatmanın değiştirilmesi servis tarafından yapılmalıdır. Yedek parçanın satın alınması ve takılması için yetkili bir teknisyenle iletişime geçin.

Ne tür güç kablosu kullanılmalıdır?

Cihaz, uygun bir topraklı prize takılmalıdır. Kablo hasarlıysa, elektrik riskini önlemek için üretici veya yetkili bir teknisyen tarafından değiştirilmelidir.

KULLANIM KILAVUZU TUBE PLUS FTU PLUS 3707 I WH FRANKE

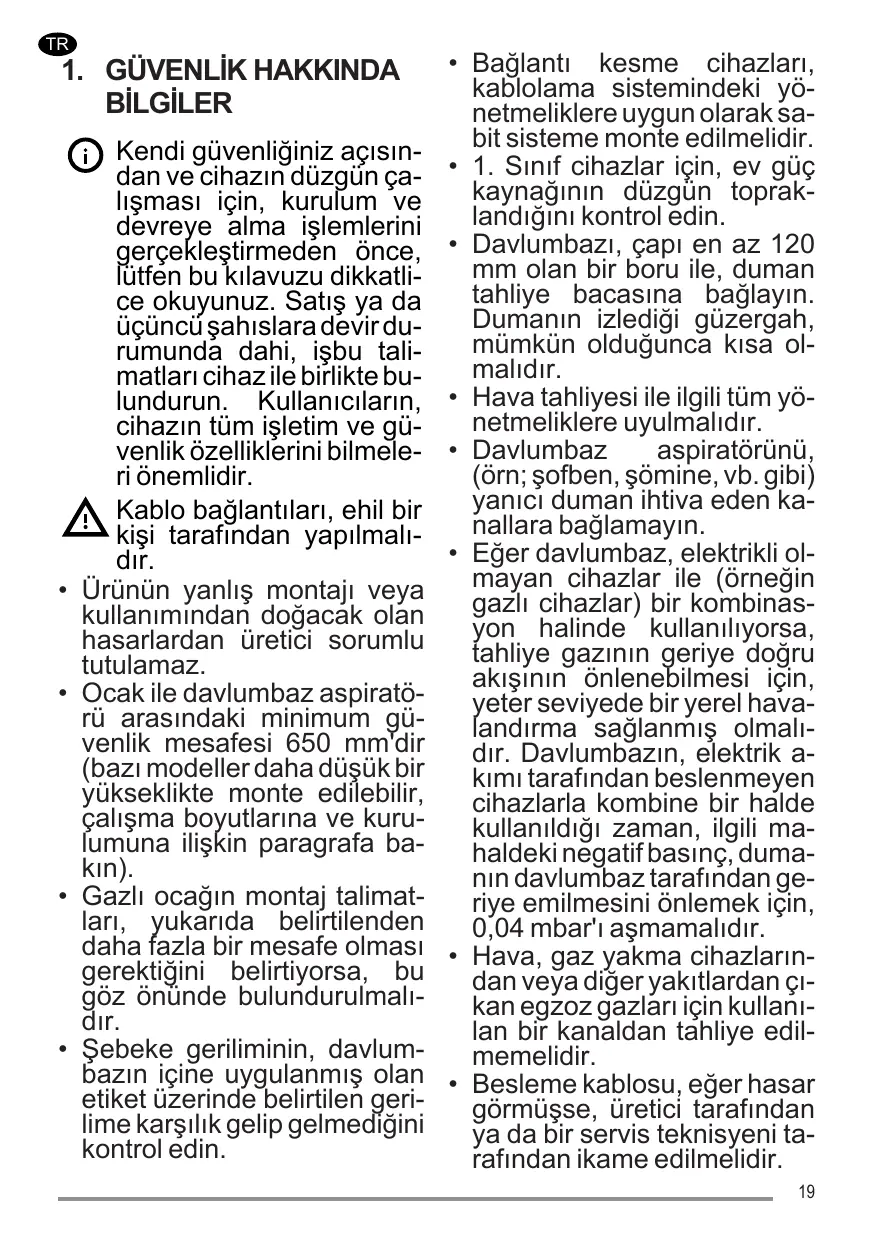

Kendi güvenliginiz acınsindan ve cihazın dizgün calişması,—in, kurulum ve devreye alma—islemlerini,—gerçeleştimereden,—once, lüften bu kılıvuzu dikkatlice okuyunuz. Satı)—ya da"—çuncu"—sah—isla—devir durumunda dahi,—isbu talimatlari cihaz ile birlikte bulundurun. Kullanı"—larin, cihazın)—tüm—isletim ve"—güvenlik"—özelliklerini bilmele—örnemlidir.

Kablo böglantilari, ehil bir kisi tarafindan yapilmalir.

• Ürünün yanlış montaji veya kullanimindanDOGACAK olan hasarlardan Üretici sorumlututulamaz.

• Ocak ile davlumbaz aspiratö-ruarasindaki minimum Güvenlik mesafesi 650 mm'dir (bazı modeller daha)dusuk bir yükbeklete monte edilebilir, calisma boyutlarina ve kurulumuna iliskin paragrafa bakın).
  Gazl ocaigin montaj talimatlari, yukarida belirtilenden daha fazla bir mesafe olmasi gerektigini belirtiyorsa, bu goz onunde bulundurulmalir.
  Sebeke geriliminin, davlumbazinicone uygulanmisolan etiket uzerinde belirtilen gerilime karstlik gelip gelmedigini kontrl edin.

• Baglanti kesme cihazları, kablolama sistemindeki yönnetmeliklere uygün olarak sabit sisteme monte edilmelidir.

• Sinif cihazlar icin, ev guc kaynaginin duzgün topraklandigini kontrol edin.
• Davlumbazi, capi en az 120 mm olan bir boru ile, duman tahiye bacasina baglayin. Dumanin izledigi güzergah, mümkün oldalıkunca kisa olmaldir.
• Hava tahiyesi ile ilgili:tum yönnetmeliklere uyulmalidir.
• Davlumbaz aspiratorunu, (orn; sofben, somine, vb. gibi) yanici duman ihtiva eden kanallara baglamayin.
  Eger davlumbaz, elektrikli olmayan cihazlar ile (ornegrin gazlcihazlar) bir kombinas-yon halinde kullaniliyorsa, tahiye gazinin gerije匐ru akisinün onlenebilmesi icin, yeter seviyede bir yerel havalandirma saglanmis olmalir. Davlumbazin, elektrik akimi tarafindan beslenmeyen cihazlarla kombine bir halde kullanildigi zaman, ilgili mahaldeki negatif basinc, dumanin davlumbaz tarafindan gerije emilmesini onlemek icin, 0,04 mbarı asmamalidir.
• Hava, gaz yakma cihazlarindan veya diger yakitlardan cikan egzoq gazları icin kullanlan bir kanaldan tahiye edilmemelidir.

• Besleme kablosu, eger hasar gormusse, uretici tarafindan ya da bir servis tekniyseni tarafindan ikame edilmelidir.

• Fisi, mevcut yürülükteki mevzuata uygun ve erisilebilir bir prize baglayin.

• Dumanin tahiyesi icin uygulanacak teknik ve emniyet tedbirlerine iliskin olarak, yerel makamlar tarafindan belirlenk kurallara titiz bir sekilde riayet edilmesi onemlidir.

UYARI: Davlumbazi monte etmeden once, koruyucu filmleri seksartin.

• Davlumbaz iar sadece vidalar ve uygun tipteki parçalar kullanın.

UYARI: Isbu talimatlara uygun vida ve sabitleyici lerle monte edilmemesi, elektrik soska sonuclanabilir.

Optik alelter ile (durbun, buyuteç, vb.) dokrudanogruya gozemlemeyin.
- Davlumbazın-altında flambe yemek pişirmeyin:bir yangın olusmasına neden olabilir.
- Bu cihaz, 8 Yaşınin olmayan;cocuklartarafindan ve psikolojik, fiziksel,duyusal yetenekleri sinirli veya bilgi ve becerileri yetersizolan kılısilertarafindan,cihazim emniyetli bir sekilde{nasil kullanilacàği ve olusabilecek tehlikeler hakkinda dikkatlice denetlenmeleri ve talimatlandirilmaları sartiyla, kullanilabilir. Cocuklarin cihaz ile oynamadiklarindan emin olun.Kullanicı tarafindan yapilacak temizlik ve bakim islemleri,denetlenmedikleri surece,co

cuklar tarafindan yurutulmemelidir.

• Cocuklari, cihaz ile oynamadiklarindan emin olarak gozlemleyin.
• Bu evaleti, psikolojik, fiziksel, duyusal sorunlari olan veya tecrube ve bilgi eksikligi olan kisilerce (cocuklar dahil), güvenliklerinden sorumlu birisi tarafindan gozlemlenmedikçé ve talimat verilmediske kullanilmamaldir.

Erişebilen parçalar, pisirme ekipmanlarınin kulla-nilması esnasindo;cok sı-cakbirhalalabilirler.

• Belirtilen zaman periyodundan sonra, filtrereri temizleyin ve/veya ikame edin (yangtin tehlikesi). Bakim ve temizlik paragraphina bakin.
• Davlumbaz, gaz veya diger yakitları kullanan baska aletlerle birlikte kullanıldiğinda, oda yeterli derecede havalandirilmaldir (sadece odaya hava salinimi:yapan ev aletlerine uygun degildir).
• Ürún yada ambalaji üzerinde bulunan sembol, ürúnün normal evsel atik olarak atilamayacagini gosterir. Imha edilecek ürün, elektrik ve elektronik bileşenlerinin geridönusümü icin, yetkili bir toplama merkezine teslim edilmidir. Bu ürúnünDOGRU sekilde imha edildigiinden emin olunması, aksi takdirde uygunsuz bir sekilde imhasindan kaynaklanabilecek, cevre ve saglık bakimindedan,

muhtemel olumsuz sonuclarin onlenmesine yardimci o-lacaktir. Bu urunun geri donusümü hakkinda daha detayl bilgi icin, Belediye ile, yerel atik toplama imha servisi ile ya da urunun satn alindiğmagaşa ile irtibata geçıniz.

2. KULLANIM

• Emici davlumbaz, sadece, mutfaktaki kokuları ortadan kaldirmak amaciyla, bir elektrikleri ev aleti olarak kullanım içın tasarlanmppir.
• Davlumbazi, tasarlanmis olan amaçlarindan farkli bir amaç icin asla kul-anmayin.
• Calistigi esnada, davlumbazin alta da asla yuksek alev birakmayin.
  Alevin yogunluqunu, kenanları sarmadigiindan emin olarak, pisirme kabinin alt tarafinda dokru yönlendirilecek seksilde ayarlayin.
• Fritözler ve derin kizartma tavalari kullanımları esnasindo surekli olarak takip edilmelidirler: isinmiş yüz alabilir.

3. TEMIZLIK VE BAKIM

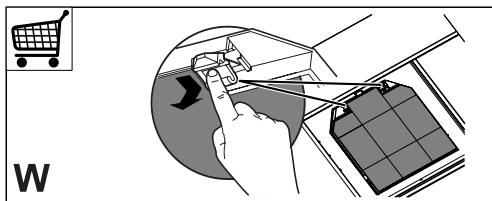

• Karbon filtrerleri ne yicanabilirler ne de yeniden olusturulabilirler ve bu sebeple, yaklaşık 4 aylik bir kullanim sonunda ya da daha)yogun kullanımlarda daha siki kla değistirilmeleri gerekmektedir (W).

• Yaq filtrleri her 2 aylik kullanında veya yüzgün olarak kullanıyorlarsa daha sekskıtemizlenmelidirler ve bulasık makinesinde yicanabilirler (Z).

• Nemli bir bez ve hafif bir sivi deterjan kullanmak suretiyle davlumbazi temizleyin.
• Davlumbazınışı ve ic temizliginde alkol ve silikon iceren ürünleri kullanmayın.

Urun veya parçalarindan biri paslanmaz Çeliktense, temizlik icin asindirici olmayan özel urünler kullanin ve temizlik sirasinda perdahlama hatlarini takip edin.

4. KOMUTLAR

S1
L	T1	2 T2	3 T3	I T4
Tuş	Tuşa basiş sekli	Fonksiyonu		Led
L	KisaSureli	Isiklari en yüksek siddette acar/kapatir.		-
T1	KisaSureli	Motoru birinci yüz seviyesinde acar/kapatir.		Sabit yanar
T2	KisaSureli	Motor ikinci yüz calişmaya stelltr.		Sabit yanar
	Tüm:yükler (motor ve isiklar) kapalı-ken uzunsureli	Aktif Carbon Filtre alarmini etkinleştirir/devreDMI bilir.		Led lamba 2 kez yanip)sönere: Alarm etkinleştir-lr.
				Led lamba 1 kez yanip)sönere: Alarm devreDMI bilakir.
T3	KisaSureli	Motoru üçuncu yüz seviyesinde acar.		Sabit yanar
	Tüm:yükler (motor ve isiklar) kapalı-ken uzunsurelibasis	Filtre doygunjuk alarminisifrlama ilemini yapar.		S1 led lambasi 3 kezyanip)söner.
T4	KisaSureli	Motoru YoşunHz seviyesinde acar.Bu yüz 6 dakika zaman ayarlıdir.Süre dolduğunda,sistem otomatikolarak dahaocean secişi olan hiza)döner.Motorkapaliyken etkinleş-tirilirse,süre dolduğunda KAPALİ moduna erfolgysapar.Ayni tuşasibildigianda veya motor kapatildigianda devreDMI kalir.		Sabit yanar
	Uzunsureli	Uzaktan kumundayi etkinleştirir /devreDMI bilir.		Led lamba 2 kez yanip)sönere: Uzaktan kuman-da etkin.Led lamba 1 kez yanip)sönere: Uzaktan kuman-da devreDMI.
S1	-	Yağ Tutucu Metal Filtre doygunjuk alarmi ve bunlari yikan-maları,gerektişi bildir.Davlumbaz 100 saat caliştktan sonra bualarmdevreye girer.		Sabit yanar
	-	Aktif Karbon Koku Giderici Filtre doygunjuk alarmi bildir.Davlumbaz 200 saat caliştktan sonra bu alarmdevreye girer.		Yanip)söner

5. KUMANDA (OPSİYONEL)

6. ISIKLANDIRMA

• Değistirme,—in Teknik Destek'e bas-vurun ("Satin alma"—in teknik destek ile iletisime)—).
