Tuotetyyppi	Liesituuletin
Merkki	Franke
Malli	TUBE PLUS FTU PLUS 3707 I WH
Leveys	70 cm (arvio)
Asennuskorkeus vähintään	650 mm
Poistoputken halkaisija	120 mm
Nopeuksien määrä	4 (nopeudet 1-3 + intensiivinen)
Valaistus	Integroitu LED, maksimiteho
Ohjaus	Kosketus (painikkeet L, T1-T4)
Rasvasuodattimet	Metalliset, konepestävä (joka 2. kuukausi)
Aktiivihiilisuodatin	Ei pestävä, vaihto 4 kuukauden välein (rasvainen käyttö: useammin)
Suodattimen kyllästymishälytys	Kyllä (LED S1: palaa jatkuvasti rasva, vilkkuu hiili)
Kauko-ohjain	Yhteensopiva (aktivointi T4-painikkeen pitkällä painalluksella)
Syöttöjännite	220-240 V
Taajuus	50 Hz
Asennustyyppi	Seinäasennus
Poistotapa	Ulospuhallus tai kierto
Väri	Valkoinen ruostumaton teräs (I WH)
Päämateriaali	Ruostumaton teräs
Ulkopinnan hoito	Kostea liina ja neutraali nestemäinen pesuaine; vältä alkoholia ja silikonia
Turvallisuusluokka	Luokka I (maadoitus vaaditaan)

Usein kysytyt kysymykset - TUBE PLUS FTU PLUS 3707 I WH FRANKE

Miten rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet on puhdistettava 2 kuukauden välein. Ne voidaan pestä astianpesukoneessa. Pesun jälkeen kuivaa ne hyvin ennen takaisin asennusta.

Milloin aktiivihiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta ei voi pestä. Se on vaihdettava noin 4 käyttökuukauden välein, tai useammin, jos käyttö on rasvaista (paistaminen, uppopaisto).

Miten suodatinten hälytys nollataan puhdistuksen jälkeen?

Metallisuodattimien hälytyksen nollaamiseksi paina pitkään T3-painiketta (moottori ja valot pois päältä). LED S1 vilkkuu 3 kertaa vahvistaen nollauksen. Hiilisuodattimen hälytykselle paina pitkään T2-painiketta (kaikki kuormat pois päältä) ottaaksesi hälytyksen käyttöön/pois käytöstä.

Mikä on vähimmäisetäisyys keittotason ja liesituulettimen välillä?

Pienin turvallisuusetäisyys on 650 mm. Jos kaasuliesi ohje vaatii suuremman etäisyyden, noudata sitä.

Voinko käyttää liesituuletinta kaasulieden kanssa?

Kyllä, mutta varmista, että huone on kunnolla tuuletettu ettei liesituuletin ole kytketty palamiskaasujen poistoputkeen. Huoneen alipaine ei saa ylittää 0,04 mbar.

Miten kauko-ohjain aktivoidaan?

Kauko-ohjaimen aktivoimiseksi tai deaktivoimiseksi paina pitkään T4-painiketta (moottori ja valot pois päältä). LED vilkkuu 2 kertaa aktivoinnissa, 1 kerran deaktivoinnissa.

Mitä vilkkuva LED S1 tarkoittaa?

Jos LED S1 palaa jatkuvasti, se tarkoittaa, että metalliset rasvasuodattimet on puhdistettava (100 käyttötunnin jälkeen). Jos se vilkkuu, se tarkoittaa, että aktiivihiilisuodatin on vaihdettava (200 tunnin jälkeen).

Miten intensiivinopeutta käytetään?

Paina lyhyesti T4-painiketta aktivoidaksesi intensiivinopeus. Se toimii 6 minuuttia ja palaa sitten automaattisesti edelliseen nopeuteen. Pysäyttääksesi sen aiemmin, paina uudelleen T4 tai sammuta moottori.

Miten LED-valaistus vaihdetaan?

LED-valaistuksen vaihto on annettava huoltopalvelun tehtäväksi. Ota yhteyttä valtuutettuun teknikkoon varaosan ostoa ja asennusta varten.

Millaista virtajohtoa käytetään?

Laite on kytkettävä maadoitettuun pistorasiaan. Jos johto on vaurioitunut, anna valmistajan tai valtuutetun teknikon vaihtaa se sähkövaaran välttämiseksi.

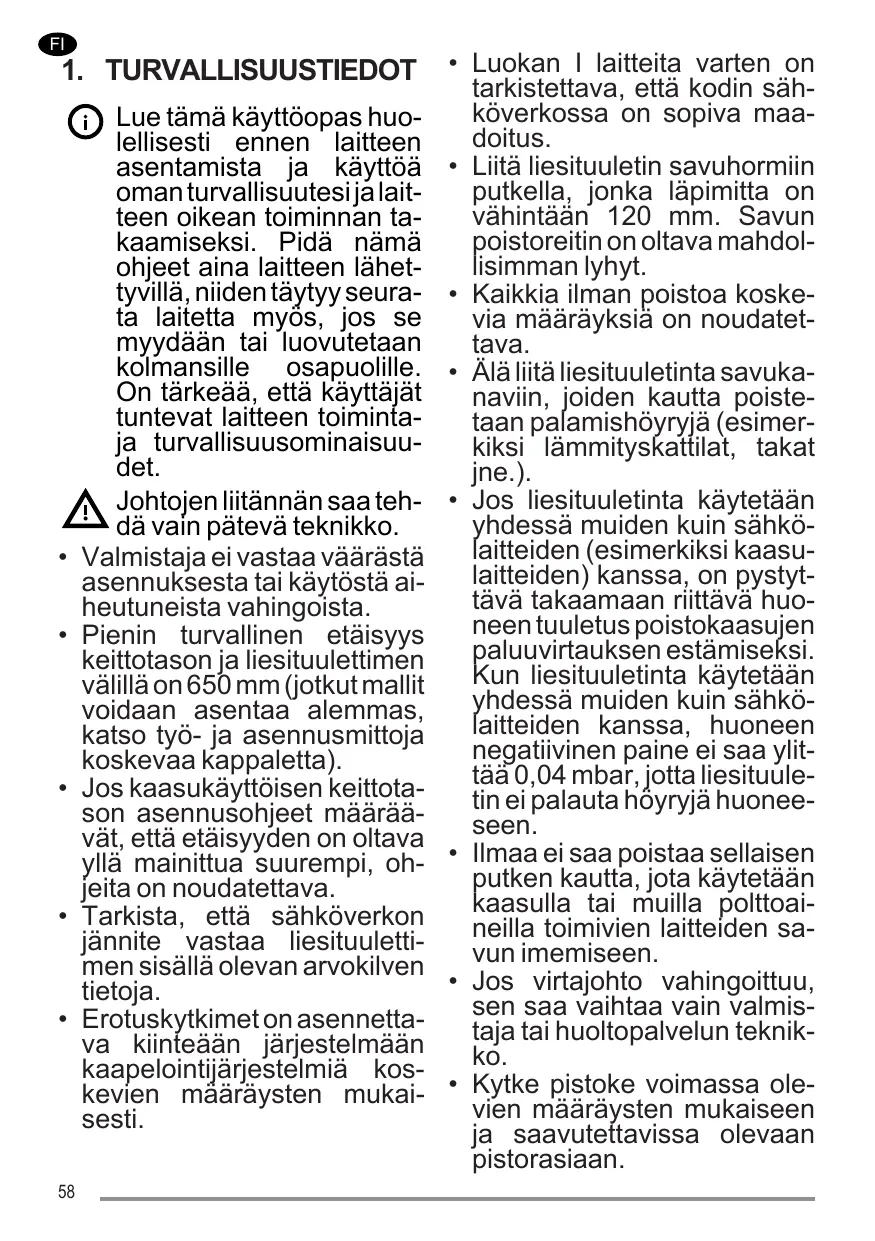

KÄYTTÖOHJE TUBE PLUS FTU PLUS 3707 I WH FRANKE

Lue tämä käyttoopas houlellisesti ennen laitteen asentamista ja käytöa oman turvallisuutesija laiteen oikean toiminnan ta Kaamiseksi. Pidä namä ohjeet aina laitteen lahetyvillä, niiden täytyy seurata laitetta myös, jos se myydaan tai luovutetaan kolmansille osapuolille. On tärkeää, etta käytäjat tuntevat laiteen toiminta ja turvallisuusominaisuudet.

Johtojen liitannan saa tehdä vain patevä teknikko.

• Valmistaja ei vastaa vaärästä asennuksesta tai käytösta aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttoisen keittotason asennusohjeet märävät, etta etäisyyden on oltayllä mainittua suurempi, ohjeita on noudatettava.
  Tarkista, etta sahkoverkon jannite vastaa liesituulettimen sisall'olevan arvokilventietoja.

• Erotuskytkimet on asennettava kiinteään järkestelmaän kaapelointijärkestelmäkoskevien märäysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, Jonka lapimitta on vahintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia märäyksiä on noudatettava.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lammityskatilat, takat jne.).
• Jos liesituuletinta käytetään yhddessä muiden kuin sahkö-laitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystytävä takaamaan riittävä huoneentuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhddessä muiden kuin sahkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittäää 0,04 mbar, jotta liesituuletin ei palauta hóyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla poltoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien maäräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liitty-vien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia maäräyksiä.
  VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
  VAROITUS: Jos ruuveja ja kiinnitsosia ei asenneta näden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
• Älä katso suoraan optisilla välineillä (kiikari, suurrennuslasi....).
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyykkisesti, fysisesti tai sensorisiesti rajoitteiset henkilottai kokemattomat ja taitamattohenthenkilottsaavat kayttata tata laitetta vain, jos heita valvotaan ja heille on annettutiedot laitteen turvallisesta kaytostaa siihen liittyvistvaarola. Varmista, etteivat lapset päase leikkimän laitteella. Lapset eivat saa tehdakayttajän puhdistus- ja huoltoimenpiteita ilman valvontaa.
• Valvolapsia ja varmista, etteivät he pääse leikkimään laitteella.
• Tätä laitetta eivät saa käyttaa henkilöt (lapset mukaan luckien), joiden mielen, ruumiin

tai aistien terveys on heikentynyt tai joilla ei ole riittaväkkokemusta ja tietoa, ellei heita valvota tai ole valmennettu.

! Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden kayton aikana

• Puhdistaja ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhistus.
• Tilassa taytyy olla asianmukainen tuuletus kun liesituuletinta kaytetaan samanaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote taytyy toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaan oikealla ravall, on mahdolista auttaa valttamaan ymparistoä ja henkilöden terveytta uhkaa via haittavaikutuksia, joita voi syntyä vaäränlaisesta havittämisesta. Lisatietoja tuotteen kierrattämisesta saat paikallsilta viranomaisila, paikallsestaa jatehuollosta tai likkeestä, josta tuote on ostetu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittion haju-jen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Sääddä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkusti kayton aikana: yikuumentunut oljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

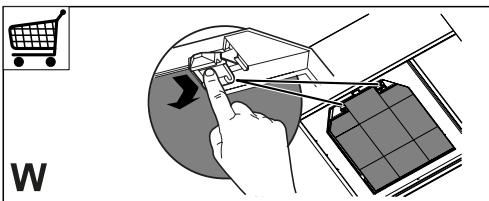

Aktivihiilisuodatinta ei voi pestä eikä regeneroida, se taytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin Kostenalla liinalla ja neutraalilla pesunesteellä.
  Välta alkoholi- tai silikonituotteiden käyttoa liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistetu ruostumattomasta teraksesta, kayta puhdistukseen erityisi hankaamattomia tuotteita ja noudata satinipinnan linjoja puhdistuksen aikana.

4. OHJAIMET

S1
L	T1	T2	T3	T4
Näppäin	Näppäimen painallus	Toiminto		Led-valo
L	Lyhyt	Sytyttaa/sammuttaa valot, joiden voimakkuus on suurin.		-
T1	Lyhyt	Käynnistäa/sammuttaa moottorin ensimmäisellä nopeudella.		Palaa yhtäjaksoisesti
T2	Lyhyt	Käynnistäa moottorin toisella nopeudella.		Palaa yhtäjaksoisesti
	Pitkä kaikkju kuo-mitukset sammu-tetuina (moottori ja valot)	Kytkee pääle/pois aktivihiilisuodatinten hälytyksen.		Led-valo vilkkuu 2 ker-taa: hälytys päälä. Led-valo vilkkuu 1 ker-ran: hälytys pois päälä.
T3	Lyhyt	Käynnistäa moottorin kolmannella nopeudella.		Palaa yhtäjaksoisesti
	Pitkä painallus kaikkju kuormituk-set sammutettuina (moottori ja valot)	Suoritetaan suodattimien kyllästymisen hälytyksen nollaus.		S1-led-valo vilkkuu 3 kertaa.
T4	Lyhyt	Käynnistä moottorin tehonopeudella. Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulun, järjes-telma palaa automaattisesti aiemmin valittuun noopeuteen. Jos se aktivoidaan moottorin ollessa sammuneena, ajan päättyessä siiry-tään jälleen OFF-tilaan. Se kytketään pois päältä painamalla samaa nappäintä tai sammut-tamalla moottori.		Palaa yhtäjaksoisesti
	Pitkä	Kytkee pääle/pois kaukosäätimen.		Led-valo vilkkuu 2 ker-taa: kaukosäädin päälä. Led-valo vilkkuu 1 ker-taa: kaukosäädin pois päälä.
S1	-	Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pesemisen tarpeesta. Hälytys kytkeytyy pääle liesituuletti-men 100 todillisen työttunin jälkeen.		Palaa yhtäjaksoisesti
	-	Kertoo aktivihiilihajusuodatinten kyllästytmisen hälytyksestä. Hälytys kytkeytyy pääle liesituulettimen 200 todillisen työttunin jälkeen.		Vilkkuu

5. KAUKOSÄÄDIN (LISÄVARUSTE)

6. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
