TUBE PLUS FTU PLUS 3707 I WH - Cappa aspirante FRANKE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Franke
Modello	TUBE PLUS FTU PLUS 3707 I WH
Larghezza	70 cm (stima)
Altezza di montaggio minima	650 mm
Diametro del condotto di evacuazione	120 mm
Numero di velocità	4 (velocità 1-3 + intensiva)
Illuminazione	LED integrato, intensità massima
Comando	Touch (tasti L, T1-T4)
Filtri antigrasso	Metallici, lavabili in lavastoviglie (ogni 2 mesi)
Filtro a carbone attivo	Non lavabile, sostituzione ogni 4 mesi (uso intensivo: più spesso)
Allarme saturazione filtri	Sì (LED S1: fisso per grasso, lampeggiante per carbone)
Telecomando	Compatibile (attivazione tramite tasto T4 lungo)
Tensione di alimentazione	220-240 V
Frequenza	50 Hz
Tipo di installazione	A parete
Modalità di evacuazione	Evacuazione esterna o ricircolo
Colore	Bianco inox (I WH)
Materiale principale	Acciaio inossidabile
Manutenzione esterna	Panno umido e detergente liquido neutro; evitare alcol e silicone
Classe di sicurezza	Classe I (messa a terra richiesta)

Domande frequenti - TUBE PLUS FTU PLUS 3707 I WH FRANKE

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti ogni 2 mesi. Possono essere lavati in lavastoviglie. Dopo il lavaggio, asciugarli bene prima di riposizionarli.

Quando sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non può essere lavato. Deve essere sostituito circa ogni 4 mesi di funzionamento, o più spesso in caso di uso intensivo (cottura grassa, fritture).

Come resettare l'allarme dei filtri dopo la pulizia?

Per resettare l'allarme dei filtri metallici, premere a lungo il tasto T3 (motore e luci spenti). Il LED S1 lampeggerà 3 volte per confermare il reset. Per l'allarme del filtro a carbone, premere a lungo T2 (tutti i carichi spenti) per attivare/disattivare l'allarme.

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza di sicurezza minima è di 650 mm. Se le istruzioni del vostro piano cottura a gas richiedono una distanza maggiore, seguite quest'ultima.

Posso utilizzare la cappa con un piano cottura a gas?

Sì, ma assicuratevi che l'ambiente sia correttamente ventilato e che la cappa non sia collegata al condotto di evacuazione dei fumi di combustione. La pressione negativa nell'ambiente non deve superare 0,04 mbar.

Come attivare il telecomando?

Per attivare o disattivare il telecomando, premere a lungo il tasto T4 (motore e luci spenti). Il LED lampeggia 2 volte per attivazione, 1 volta per disattivazione.

Cosa significa il LED S1 lampeggiante?

Se il LED S1 è fisso, indica che i filtri metallici antigrasso devono essere puliti (dopo 100 ore di funzionamento). Se lampeggia, significa che il filtro a carbone attivo deve essere sostituito (dopo 200 ore).

Come utilizzare la velocità intensiva?

Premere brevemente il tasto T4 per attivare la velocità intensiva. Funziona per 6 minuti poi torna automaticamente alla velocità precedente. Per fermarla prima, premere nuovamente T4 o spegnere il motore.

Come sostituire l'illuminazione LED?

La sostituzione dell'illuminazione LED deve essere effettuata dal servizio post-vendita. Contattare un tecnico autorizzato per l'acquisto e l'installazione del ricambio.

Che tipo di cavo di alimentazione utilizzare?

L'apparecchio deve essere collegato a una presa con messa a terra conforme. Se il cavo è danneggiato, farlo sostituire dal fabbricante o da un tecnico autorizzato per evitare rischi elettrici.

MANUALE UTENTE TUBE PLUS FTU PLUS 3707 I WH FRANKE

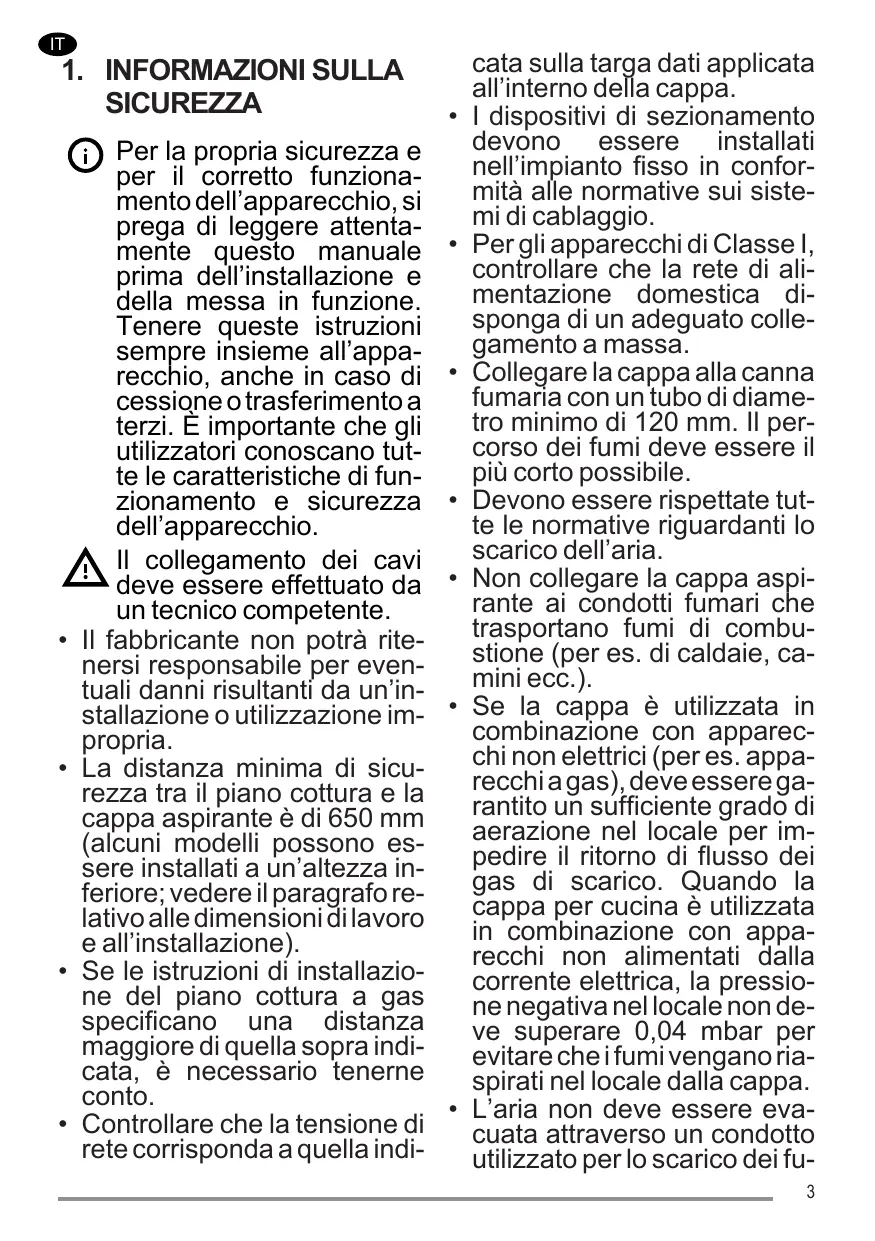

1. INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funziona-mento dell'apparecchio, si prega di leggere attentamente quello manuale prima dell'infallazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi.E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.

Il fabbricante non potrare ritenersi responsablee per eventuali danni risultanti da un'installazione o utilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
- Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto.
- Controllare che la tensione di rete corrisponda a quella indi

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchia gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere evacuataattraverso un condottoutilizzato per lo scarico dei fu

mi da appearecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabili delle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.
  AVVERTENZA: la manca-ta installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
  Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
  Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte disponța psico-fisico-sensoriali o con esperienza e conoscenze in

sufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili posso- no diventare molto calde durante l'uso degli appa- recchi di cottura

• Pulire e/o sostituire i filtri durante il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'aeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che usilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
  Il significato sul prodotto o sulla sua confezione indica che il

prodotto non più essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferiti to presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sua smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadguato. Per informazioni più dettagliate sul ricolaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquisato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

Ilchio al carbone attivo non è lavabile né è rigenerabile e delve essere sosti

tuito anni 4 mesi di funzionamento circa o più frequentlymente in caso di utilizzo molto intenso (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa'utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o sili-conici.

Se il prodotto o una delle sue parti è in acciaio inox utilizzato per la pulizia prodotti specifici non abrasivi e seguire le li-nee della satinatura durante la pulizia.

4. COMANDI

S1
L	T1	2 T2	3 T3	I T4
Tasto	Pressione tasto	Funzione		Led
L	Breve	Accende/Spegne le lui alla massima intensità.		-
T1	Breve	Accende/Spegne il motore alla prima velocità.		Fisso
T2	Breve	Accende il motore alla seconda velocità.		Fisso
	Lunga con tutti i carichi spenti (mo-tore e lui)	Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.		Led lampeggia 2 volte:allarme attivato.Led lampeggia 1 volte:allarme disattivato.
T3	Breve	Accende il motore alla terza velocità.		Fisso
	Pressione lunga con tutti i carichi spenti (motore e lui)	Si effettua il reset dell'allarme saturazione Filtri.		Led S1 lampeggia 3 vol-te.
T4	Breve	Accende il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il si-stema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.Si disattiva premendo il medesimo tasting o spegnendo il motore.		Fisso
	Lunga	Attiva/Disattiva il telecomando.		Il led lampeggia 2 volte:telecomando attivato.II led lampeggia 1 volte:telecomando disattivato.
S1	-	Segnala l'allarme saturazione Filtri Antigrasso Metallici e la ne-cessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cappa.		Fisso
	-	Segnala l'allarme saturazione Filtr Antiodore al Carbone Atti-vo. L'allarme entra in funzione après 200 ore di lavoro effettivo del-la cappa.		Lampeggiante

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
