GEBRUIKSAANWIJZING BGS41PET1 - BGS41PET1-B BOSCH

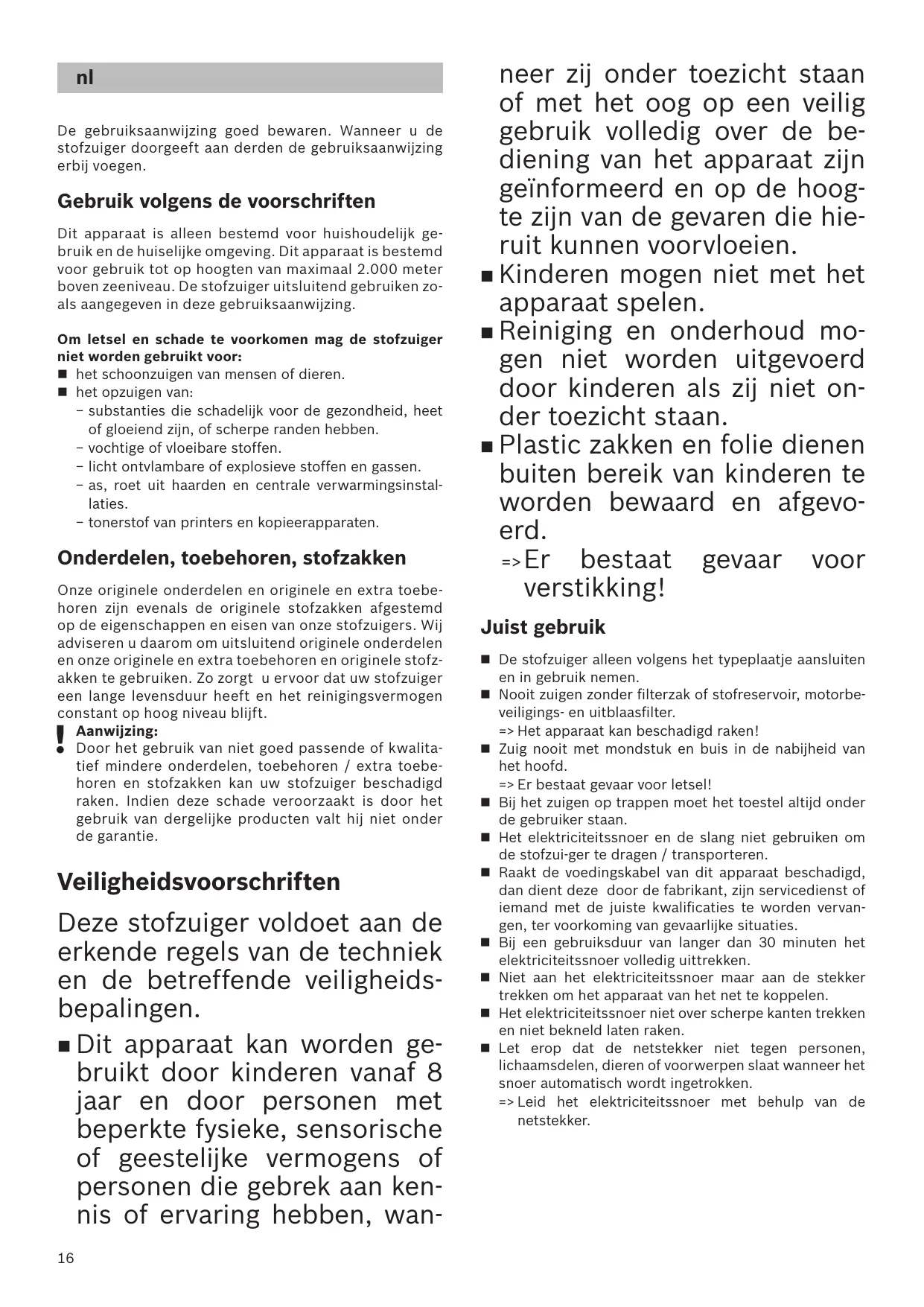

De gebruiksaanwijzing goed bewaren. Wanner u de stofzuiger doorgeeft aan derden de gebruiksaanwijzing erbij voegen.
Gebruik volgens de voorschriften
Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau. De stofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing.
Om letsel en schade te voorkomen mag de stofzuiger Niet worden gezruikt voor:
het schoonzuigen van mensen of dieren.
het opzuigen van:
- substanties die schadelijk voor de gezondheid, heet of gloeendiend,zijn,of scherpe randen hebben.
- vochtige of vloeibare stoffen.
-licht ontvlambare of explosiveve stoffen en gassen.
- as, roet UIT haarden en centrale verwarmingsinstallations.
- tonerstof van printers en kopieerapparaten.
Onderdelen, toebehoren, stofzakken
Onze originele onderdelen en originele en extra toebehoren zich evenals de originele stofzakken afgestemd op de eigenschappen en eisen van onsste stofzuigers. Wij adviseren u waarom om uitsluitend originele onderdelen en onsze originele en extra toebehoren en originele stofzakken te gebruiken. Zo zorgt u ervoor dat uw stofzuiger een lange levensduur heeft en het reinigingsvermogen constant op hoog niveau blijft.
Aanwijizing:
- Door het gebruik van Niet goed passende of kwalitätief mindere onderdelen, toebehoren / extra toebehoren en stofzakken kan uw stofzuiger beschadigd raken. Indien deze schade veroorzaakt is door het gebruik van dergelijkke producten valt hij Niet onder de garantie.
Veiligheidsvoorschriften
Deze stofzuiger voldoet aan de erkende regels van de techniek en de betreffende veriligheidsbepalingen.
Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wan
neer zich onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat�igeinformeerd en op de hoogte zichn van de bevaren die hieruit kennen voorvloeien.
- Kinderen mogen nicht met het apparaat spelen.
■ Reiniging en onderhoud mo- gen Niet worden uitgevoerd door kinderen als zij nicht on- der toezicht staan.
- Plastic zakken en folie dieren buiten bereik van kinderen te worden bewaard en afgevoerd.
Er bestaat gevaar voor verstikking!
Juist gebruik
- De stofzuiger alleen volgens het typeplaatje aansluiten en in gebruik nemen.
- Nooit zuigen zonder filterzak of stofreservoir, motorbeveiligings- en uitblaasfilter.
=> Het apparatusat kan beschadigd raken!
■ Zuig nooit met mondstuk en buis in de nabijheid van het hoofd.
Er bestaat gevaar voor letsel!
Bij het zuigen op,trappen moet het toestel altijd onder de gebruiker staan.
Het elektriciteitssnoer en de slang Niet gebruiken om de stofzui-ger te dragen / transporteren.
Raakt de voedingskabel van dit apparaat beschadigd, dan dient deze door de fabrikant, zichservicedienst of iemand met de juiste kwalificaties te worden verran-gen, ter voorkoming van gevaarlijke situatuies.
Bij een gebruiksduur van langer dan 30 Minutes het elektriciteitssnoer volledig uittrekken.
Niet aan het elektriciteitssnoer maar aan de stekker trekken om het apparaat van het net te koppelen.
Het elektriciteitsnoer nicht over scherpe kanten trekken en nicht bekneld latent raken.
Let erop dat de netstekker Niet gegen Personen, lichaamsdelen, dieren of voorwerpen slaat wonneer het snoer automatisch worden ingetrokken.
=> Leid het elektriciteitssnoer met behulp van de netstekker.
Voor alle werkzaamheden aan de stofzuiger de stekkeruit het stopcontact halen.
- De stofzuiger nicht in gebruik nemen wonneer hij beschadigd is. In het geval zich een storing voordoet de stekker uit het stopcontact halen.
- Om risico's te voorkomen mogen reparaties aan de stofzuiger en de verranging van onderdelen alleen worden uitgevoerd door unsere klantenservice.
- De stofzuiger beschermen gegen weersinvloeden, vocht en hittebronnen.
■ Zorg ervoor dat er geen brandbare of alcoholhoudende stoffen op de filters (filterzak, motorbeveiligingsfilter,uitblaasfilter, etc.) terechtkommen.
■ De stofzuiger is nicht geschickt voor gebruik op bouwplaatsen.
=> Opzuigen van bouwpuin kan leiden tot beschadiging van het toestel.
■ Wanner de stofzuiger nicht gebrukt worden het toestel uitschakelen en de stekkeruit het stopcontact halen.
Versleten apparaten onmiddelijk onbruikhaar make, het toestel daarna op een verantwoorde wijze afvoeren.
Let op
- Als dezekering in de meterkast bij het inschakelen van het toestel worden geactiveerd, dan kan dit worden veroorzaakt doordat er tegelijkkertijd meerdere elektrische apparaten met hove aansluitwaarde op hetzelfde stroomcircuit�n aangesloten.
De zekering worden onvermijdelijk geactiveerd wanner u alvorens het toestel aan te zetten de laagste stand instelt en pas daarna een hogere stand kiest.
Instructies voor recycling
■ Verpakking
De verpakking beschermt de stofzuiger gegen beschadiging tijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is waarom recycleaar. Breng verpakkingsmaterial dat u Niet meer nodig heeft maar een verzamelplaats voor de verwerking van afval.
Oude toestellen
Oude apparaten bevatten vaak nog waardevol materiaal. Geef.daarom uw oude toestel voor hergebruik af aan uw handelaar of een recyclecentrum. Informatie over actuele methoden van afvalverwijdering kunt u krijgen bij uw handelaar of uw gemeente.
■ Afvoer van filters en filterzakken
Filter en filterzak zijn gemaakt van milieuvriendelijk materialen. Voor zover deze geen stoffen bevatten die Niet toegestaan zijn als huisvuil, können ze via het normale huisvuil worden afgevoerd.
es
Het verheegt ons dat u voor een Bosch stofzuiger GS41 - série 6 heeft gekozen.
In deze gelebruiksaanwijzing worden verschillende GS41 - série 6 modellen beschreiben. Het is.darom möglichk dat Niet alle genoemde kenmerken en functies van toepassing�n op uw apparaat. Om een zo goed möglichk resultaat te behalen, dient u alleen gelebruik te makeen van originele accessoires van Bosch, die speciaal voor uw stofzuiger ontwikkeld�n.
De gebruiksaanwijzing goed bewaren. Geeft u de stof- zuiger door aan derden, voeg de gebruiksaanwijzing er dan bij.
Pagina's met afbeeldingen uitklappen!
Beschrijving van het apparatus
1 Omschakelbaar vloermondstuk (Het mondstuk kan enigszins afwijken van de afbeelding, de werkung ervan isECHTER hetzelfde)
2 Telescoopbuis met schuifmanchet en aansluiting voor accessoires
3 Accessoirehouser voor het combimondstuk
4 Combimondstuk
5 Telescoopbuis met schuiftoets zonder aansluiting voor accessoires
6 Telescoopbuis met schuiftoets en nevenluchtregelaar
7 Handgreep
8 Ergo-handgreep
9 Ergo-premium-Handgreep
10 Zuigslang
11 Elektriciteitssnoer
12 Ontgrendelingsknop acheterklep
13 Achterklep
14 Indicatie filtercontrole (SmartSensor control)
15 Parkeerhulp aan de zijkant van het apparaat
16 Handgreep stofreservoir
17 Stofreservoir
18 Ontrgrendelingsknop stofreservoir
19 Aan-/ uittoets met elektronische zuigkrachtregelaar
20 Draaggreep
21 Pluiszeef
22 Neerzethulp aan de onderkant van het apparaat
23 Mondstuk voor haren van dieren
24 Mondstuk voor harde vloeren met opclipbare borstelkrans
25 Meubelkwast
26 Kierenmondstuk
27 Bekledingsmondstuk
28 Boormondstuk
29 Matrasmondstuk
A Mondstuk voor harde vloeren BBZ123HD
Voor het schoonzuigen van gladdevloeren
(parket,segels,terracotta,...)
B Mondstuk voor harde vloeren BBZ124HD
Met 2 roterende borstelrollen Voor de verzorging van waardevolle harde vloeren en een betere opname van grove verontreiniging.
Voor het eerste gebruik
Afb. 1\*.
- Handgreep op de zuigslang steken en lately inklikken.
In gebruik nemen
Afb. 2
- Aansluitstuk van de zuigslang in de zuigopening van het apparaat schuiven tot het hoorbaar inklikt.
Afb. 3*
a) Telescoopbuis zich aansluiting voor accessoires: Handgreep in de telesoopbuis schuiven.
b) Telescoopbuis met aansluiting voor accessoires: Handgreep in de telescoopbuis schuiven tot hij inklijk.
Afb. 4\*
a) Mondstuk zich aansluiting voor accessoires: Telescoopbuis in het aansluitstuk van het vloermondstuk schuiven.
b) Mondstuk met aansluiting voor accessoires: Telescoopbuis in het aansluitstuk van het vloermondstuk steken tot hij inklikt.
Afb. 5\*
- De telescoopbuis ontgrendelen door de schuifttoets in de richting van de pijl te schuiven en de gewenste lengte instellen. De schuifweerstand op het vloerkleed is het laagst wanner de telescoopbuis volledig is uitgetrokken.
Afb. 6\*.
- Houder voor accessoires op het combimondstuk schuiven en vastzetten op de zuig-/ telescoopbuis.
Afb. 7.
- Het elektriciteitssnoer aan de stekker vastpakken, tot de gewenste lenghte maar buiten trekken en de stekker in het stopcontact steken.
Afb. 8.
- De stofzuiger in- en uitschakelen door op de aan-/uitknop te drukken.
- afhankelijk van de uitvoering
Zuigkracht regelen
Afb. 9 Zuigkracht regelen
De gewenste zuigkracht kan traploos worden ingesteld door aan de regelknop te draaien.
min - Voor het schoonzuigen van gordijnen en kwetsbaar textiel
- Voor het schoonzuigen van beklede meubels en kussens
- Voor het schoonzuigen van kwetsbaar tapijt en voor de dagelijkse reiniging bij geringe verontreiniging
- Voor het reinigen van robuuste vloerbedekking,
max - Voor het stofzuigen van harde vloeren, sterk verontreinigd tapijt en vaste vloerbedekking
Afb. 10* Telescoopbuis met schuiftoets en nevenluchtregelaar
Het zuigvermögen kan ook door het draaien van de nevenluchtregelaar in de richting van de pijl worden ingesteld.
Nevenluchtregelaar geopend => zuigvermögen gereduceerd
Nevenluchtregelaar gesloten => maximaal zuigvermögen
Zuigen
Let op
- Afhankelijk van het type harde vloer (bijv. ruwe, rustieke tegels), staan vloermondstukken bloot aan een bepaalde mate van slijtage. Daarom dient u regelmagtig de onderkant van het mondstuk te controeren. Wanner deze versleten is of scherpe randen heeft, kan er schade ontstaan aan kwetsbare harde vloeren, zoals parket en linoleum. De fabrikant is Niet aansprakelijk voor eventuele schade als gevolg van een versleten mondstuk.
Afb. 11
Omschakelbaar vloermondstuk instellen:
Tapijt en vaste vloerbedekking
Hardevloeren /parket
Let er bij grotere deeltjes op dat u deze na elkaar en voorzichtig opzuigt, zodate het zuigkanaal van het vloermondstuk Niet verstopt raakt.
Eventueel moet u het mondstuk optillen om de vuildeeltjes beter te konnen opzuigen.
Afb. 12
Mondstukkenaar behoefte op de handgreep of de zuigbuis steken:
a) Mondstuk voor harde vloeren*
-met opgeklikte borstelkrans:
Voor een effectieve en tegelijk behoedzame reiniging van harde voerbedekking (segels, parket etc.)
Voor het verwijderen van vuiluit spleten en kieren
- De borstelkrans kan worden afgenomen door in de richting van de pijl op beiden vergrendelingen te dokken.
b) Kierenmondstuk voor het reinigen van kieren, hoeken etc.
c) Bekledingsmondstuk voor het reinigen van gestoffeerde meubelen, gordijnen etc.
Het mondstuk voor gordijnen na gebruik het combimondstuk waar in de accessoirehouserplaatsen.
d) Meubelkwast
Voor het reinigen van ramen, kasten, profielen, etc.
e) Matrasmondstuk
Voor het reinigen van matrassen, kussens etc.
- Het boormondstuk aan de handgreep bevestigen en zo tegen de wandplaatsen dat de boorluchtopening van het mondstuk zich direct boven het te boren gat bevindt.
- Het apparaat op een lage stand zetten en verwolgens inschakelen.
- Het boormondstuk worden doorde zuigkracht in de gewenste positie gehonden. Afhankelijk van de oppervlaktekwaliteit van de wand waarin geboord要去en, kan eventueel een hogere stand worden ingesteld om er zeker van teল dat het boormondstuk zich vastzuigt.
Tijdens het boren worden het fjne stof automatisch opgezogen.
Bij korte zuigpauzes kut u de parkeerhulp aan de zijkant van het apparaat gebruiken.
- Nadat het apparaat uitgeschakeld is, de haak van het vloermondstuk in de parkeerhulp schuiven.
Bij het stofzuigen op,trappen moet het apparaat onderaan de trap staan.Indien dit Niet voldoende is,kan het apparaat ook aan de draaggreep worden getransporteerd.
a) Apparaat uitschakelen.
- Stekker uit het stopcontact halen.
b) Kort aan het elektriciteitssnoer trekken en loslaten. (Het snoer worden automatisch opgerold).
- De telescoopbuis ontgrendelen en ineenschuiven door de schuiftoets of schuifmanchet in de richting van de pijl te schuiven.
Voor het neerzetten/transporteren van het apparaat(Intkunt u de neerzethulp aan de onderkant gebruiken.
a) Het apparaat met behulp van de slang of de handgreep van het stofreservoirrechtopzetten.
b) De haak van het vloermondstuk in de neerzethulp schuiven.
- Om ruimte te besparen en het transport te vergemakkelijken de zuigslang om het apparaat en de telescoopbuis leggen.
c) Het apparaat kan ook aan de handgreep van het stofreservoir getransporteerd worden.
Boormondstuk
Afb. 13*
Afb. 14
Afb. 15
Na het stofzuigen
Afb. 16
Afb. 17*
Afb. 18
Demontage
Afb. 19
- U verwijdert de slang door beiden ontgrendelnokken samen te drukken en de slang uit de zuigopening van het apparaat te trekken.
Afb. 20*
a) Telescoopbuis zicher aansluiting voor accessoires: Om de verbinding op te heffen de handgreep een beetje draaien en uit de buis trekken.
b) Telescoopbuis met aansluiting voor accessoires: Om de verbinding op te heffen op de ontgrendelingshuls van de telescoopbuis drukken en de handgreep eruit trekken.
Afb. 21*
a) Mondstuk zich aansluiting voor accessoires: Om de verbinding op te heffen de buis een beetje draaien en uit het vloermondstuk trekken.
b) Mondstuk met aansluiting voor accessoires: Om de verbinding op te heffen op de ontgrendelingshuls drukken en de telescoopbuis uit het mondstuk voor vloeren trekken.
Reiniging & verzorging
Stofreservoir leegmaken
Afb. 22
Met het oog op een goede werkung dient de stofzuiger na gebruik.altijd te worden leeggemaakt. Dit dient echter op+zijn maarst te gebeuren op het moment dat het stof op een plek in het stofreservoir de hoogte van de markingering hebft bereikt.
Als de indicate tie (SmartSensor Comtrl) rood verlicht is, moet het stofreservoir worden leeggemaaakt. Afb. 24
Let op
- Het stofreservoir kan alleen horizontaal uit het apparaat worden genomen. Plaats het apparaat daarom op de vloer, dan kurz u het reservoir met behulp van de ontgrendelingstoets ontkoppelen.
Afb. 23
a) Het stofreservoir vastpakken bij de handgreep en uit het apparaat nemen door op de ontgrendelingstoets te drukken.
b) Deksel van het stofreservoir ontgrendelen door aan het lipje te trekken en het stofreservoir leegmaken.
c) Deksel van het stofreservoir afnemen en het stofreservoir leegmaken.
d) Pluiszeef controlleren en zo nodig onder stromend water afspoelen. Na het drogen in het stofreservoir plaatsen. Deksel sluiten en vergrendelen.
e) Deksel van het stofreservoir erop doe en vergrendelen.
f) Stofreservoir in het apparaatplaatsen.
Onderhoud van het stofafscheidingsysteme
Afb. 24*
Uw apparaat is uitgerust met een SmartSensor control -indicatie. Met deze functie worden permanent nageaan of de stofzuiger in de optimale vermogensstand staat.
Het lampje brandt blauw wonneer het vermogensniveau van het apparaat optimaal is. Zodra het lampje rood knippert, moet de lamellen-filter worden schoongemaakt. Het apparaat worden automatisch maar de laagste stand teruggebracht.
Filters van het stofreservoir reinigen
U dient het apparaat uit te schakelen.
Afb. 25
- Stofreservoir uit het apparaat nemen. Afb. 23
a) Bodemplaat van het stofreservoir openen door aan het sluitlipje te trekken.
b) Filtercassette met schuimfilter en vliesfilter openklappen.
c) Filterschuim en vliesfilter uit de bodemplaat van het stofreservoir nemen.
d) Om het zuigen te konnen beeindigen, hoeft het filterschuum om te beginnen alleen te worden uitgeklopt.
e) Hierna schuim- en vliesfilter onder stromend wateruitwassen.
f) De filter kan optioneel in de wasmachine worden gereinigd, bij max. 30^ C met een fijnwasprogramma en het laagste toerental.
TIP: Doe de filter in een waszak, ter bescherming van de overige was.
g) Schuim- en vliesfilter minstens 24aar volledig latendrogen en verrolgens beside filters wee in de bodemplaat van het stofreservoir plaatsen.
h) Bodemplaat sluiten en vergrendelen.
i) Stofreservoir in het apparaatplaatsen.
Uitblaasfilter-onderhoud
De uitblaasfilter is zo gemaakt dat hij nicht verrangen hoeft te worden wanner het apparaat volgens voorschrift in het huishouden gelebruikt worden.
Voor een blijvend optimale werkung van de stofzuiger dient de uitblaasfilter na eenaar te worden uitgewassen. De werkung van de filter blijft ongeacht een mogelijkke verkleuring van het filteroppervlak behouden.
Afb. 26*
a) Achterklep openen door op de ontgrendelingstoets te drukken.
b) Door aan het sluitlipje te trekken in de richting van de pijl te bewegen de (H)EPA*-filter ontgrendelen en uit het apparaat nemen.
c) Filterschuim uit de achterklep nemen.
d) Filtrerenheid en filterschuim uiktkloppen en wassen onder stromend water. De eenheid kan optioneel in de wasmachine worden gereinigd, bij max. 30^ met een fijnwasprogramma en het laagste toerental.
TIP: Doe de filtrerenheid in een waszak, ter bescherming van de overige was.
e) (H)EPA*-filter wee in het apparaat plaatsen en vergrendelen nadat hij volledig gedroogd is (minstens 24h).
f) Filterschuim inbrengen en achechterklep sluiten.
Na het opzuigen van fijnne stofdeeltjes (zoals gips, cement, etc), de motorbeveiligingsfilter schoonmaken door hem uit te kloppen, zo nodig de motorbeveiligingsfilter en de uitblaasfilter verrangen.
Schoonmaakinstructies
Voordat de stofzuiger worden schoongemaaakt dient hij algiiiud uitgeschakeld te zich en de stekker moet uit het stopcontact zichen gehaald. Stofzuigers en accessoires van kunststof hunnen worden onderhonden met een in de handel gebruikelijk schoonmaakmiddel voor kunststof.
Let op:
- Geen schuurmiddelen, glas- of allesreiniger gebru- iken. De stofzuiger nooit in water dompelen.
Technische wijzigingen voorbehonden.
es
aannnnnnae aennnnnne aannnnnne nnnnne
18
aannnnnnae aannnnnne
a)
b) 1
- wuuauiulwunwnuunwunwunwunwunwunwunwun
c）
muaa
19
-
20
a)
b) 1
21
a）
b) 1
mnnnnaaannnnnnaanennnnn
mnnnnaaannn
22
w 1
24
1
1
23
BSH Huishoudapparaten B.V.
Taurusavenue 36
2132 LS Hoofddorp
Storingsmelding:
Tel.: 088 424 4010
Fax: 088 424 4845
mailto:bosch-contactcenter@
bshg.com
Onderdelenverkoop:
Tel.: 088 424 4010
Fax: 088 424 4801
mailto:bosch-onderdelen@bshg.com
www.bosch-home.nl
NO Norge, Norway
Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU
betreffende afgedankte elektrische en elektronische apparatusur (waste electrical and electronic equipment - WEEE).
De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.
az
Bu avadanliq elektrik vē elektron avadanliqlar ürə 2012/19/EU Avropa Direktivine (tullantilarin elektrik vē elektron avadanliq - WEEE) uygün olaraq xarakteriz o lunur. Direktiv Avropa Birliyi ürə köhne cihazlarin geri toplanmasi vē tekrar istifadāsi üçün Çarçivani mūyyen edir.
ka
Uo50808mo 56086ymoos 200f00m 00
Ooofoommo 56086mo0u (mofoom 56hfo0
oofoommo 5608mo 30mm00n WEEE) 33mm3u
2012/19/EU 60808mo0u 20uuu0u. 85uus3u
ooouu 336m3uo d3mo uusfmou 606mo 6080uUs 0
8536830u 7u0u.
es
NL Garantievoorwaarden
Voor het aangeschäfte apparaat gelden de garantievoorwaarden welke door de vertegenwoordiging van de moederorganisatie in het land van aankoop zich uitgegeven.
Eventuele bijzonderheden hiervoar zal de leverancier, waar bij het apparaat is gekocht, desgevraagdverschaffen.
Om aansspraat te konnen make op eventuele garantie is het overleggen van de aankoopbon met koopen/of leverdatum vereist.
