GEBRUIKSAANWIJZING VISIO CARE 3 BABYMOOV

Bedankt dat u once Babyphone Touch Screen hebt gekozen. Gelieve deze gebruikshandleiding aandachtig te lezen om uw apparaat zo goed möglich te gebruiken en een optimale levensduur te verzekeren. Indien u nielmetin een defect vaststelt of als u problemen ondervindt, neem dan contact op met once klantendienst.

FUNCTIONS

2.4GHz digitale FHSS technologie, zonder interferentie.
- 250m bereik in een open ruimte.
- Beeldschem 3.5" en TFT-resolutie met touchscreen.
- Digitaal high definition beeld.
- Automatisch nachtbeeld.
- Ontvanger voorzien van oplaadbare lithiumbatterij.
- Functie "Baby antwoorden" op de ontvanger, om uw kindje van op afstand gerust te stellen.
- Instelbare holderheid van het scherm en/MMGkHcM om op het beeld in te zoomen.
- Werking op stem (VOX-functie).

• Temperatuurindicatie.
• Alarm buiten bereik.
• USB-poort op de ontvanger.
• Aanduiding van de laadstatus van de batterij.
  Mogelijkheid om tot 4 camera's aan te sluiten en scherm verdelaar in 4.
  Opname op micro SD-kaart (niet meegeleverd).
• Richtbare camera.
• Functie nachtlampje en slaapiedjes (3 soorten slaapiedjes). Mogelijkheid om via de ontvanger op afstand te controeren.

WAARSCHUWING

• De Babyphone Touch Screen mag nie als een medisch apparaat beschouwd worden. Naast het gebruik van de Babyphone Touch Screen is het sterk aanbevolen dat een volwassene uw baby regelmatinig rechtstreeks controleert. Te vroeg geboren baby's of kinderen die als risicopatients Beschouwd worden, moeten door uw kinderspecialist of door ander zorgpersoneel gecontroleerd worden.
• Laat uw kindje nooit alleen in huis achefter, ook Niet heel even.
• Gebruik altijd de batterij van de ontvanger die door de fabrikant worden geleverd: als de batterij beschadigd is, moet ze door de fabrikant, zichdien na verkoop of anderen met gelijkaardige kwalificatie worden verrangen om gevaar te vermijden.
• Om uw Babyphone optimaal te gebruiken en om alle mogelijkke interferenties te beperken, raden we aan om geen enkel ander elektrisch apparaat op hetzelfde stopcontact van uw Babyphone aan te sluiten (gebruik geen verdeelstekker).

• Gebruik uitsluitend de meegeleverde stroomadapters. Het gebruik van andere adapters kan beschadiging van de Babyphone Touch Screen veroorzaken.
• Indien u de Babyphone Touch Screen langereijd nicht gezebuilt, dient u de batterijukt u de ontvanger te halen om schade te wijten aan een lekkende batterij te voorkommen.
• Haal de stroomadapter uit het stopcontact wanner u de Babyphone Niet gebruikt.
• De Babyphone Touch Screen werkct het best bij temperaturen begrepen:tussen 9^ en +50^

• De Babyphone Touch Screen Niet langdurig aanrechtstreeks zonlichtblootstellen niet in de buurt van een warmtebron of op een vochtige of zeer stoffige paats zetten.

• Het apparaat Niet demonteren: het bevat geen enkel onderdeel dat afzonderlijk kan worden gebruikt.

• Elektrische en elektronische apparaten zijn onderworpen aan gescheden inizameling. Afgedankte elektrische en elektronische apparatenmonaryeniet samen metniet-gedifferentieerd huishoudelijk afval worden verwijderd, maar dienen geschieren ingezameld te worden.

Dit symbol geeft in de hele Europese Unie aan dat dit product Niet in de vuilnisbak mag worden geworpen of bij huishoudelijk afval worden vermingd, maar onderworpen is aan gescheiden inzameling.

STANDAARDACCESOIRES

a. Stroomadapter 5 V AC (zender)
b. Stroomadapter 5 V AC (ontvanger)
c.Zender
d. Ontvanger
e. Herlaadbare lithium- polymer batterij 1200mAh
f. Gebruikshandleiding

C

d

f

COMMANDO'S

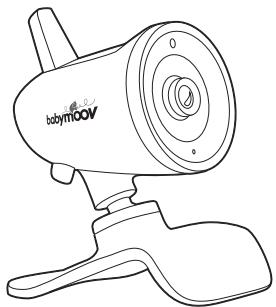

ZENDER

1. Led ON/OFF
2. Nachtlampje
3. Lichtdetector
4. Gevoeligheid microfoon
5. ON/OFF knop
6. Micro-USB poort
7. Temperatuursensor
8. Synchronisatieknop

SCHERM

a. Ioon selectie van de camera
b. Ioon afstelling gevoeligkeit van de microfoon
c. Icoon selectie slaapledje
d. Icoon "Auto Switch"

ONTVANGER

1. Knop voor vergrendeling van het touchscreen
2. LOD: groen = de ontvanger staat aan, rood = de ontvanger is aan het opladen
3. LCD touchscreen
4. Startknop
5. Knop "Menu"
6. Knop "Baby antwoorden"
7. Microfoon

e. lcoon temperatuur
f. lcoon batterij
g. lcoon signalsterkte
h. Weergave datum en uur
i. Icoon vergrendeling touchscreen

1. micro USB-uitgang en netstroomaansluiting
2. Micro SD-kaartlezer
3. TV-uitgang (kabel nicht meegaeverd, beschikbaar op de SAV-website http://www.babymoov.fr/sav-shop.html)
4. Luidspreker
5. Antenne
6. Knop voor synchronisatie
7. Vakje voor lithiumbatterij

j. Icoon selectie TV-uitgang (PAL of NTSC)
k. lcoon map met foto's/video's
I. Icoon informatatie op de micro SD-kaart
m. Ioon activering bewegingsdetector

VOEDING

A/ZENDER

De zender werkt op netstroom. Steek de adapter in het netstroomstopcontact.

B/ONTVANGER

1. Werking met de meegeleverde batterij

De lithium-polymeer batterij is al in de ontvanger geinstalleerd. Om de batterij op te laden schroeft u de afdekking van hetvakje (22), om de batterij eruit te halen.

2. De batterij met de stroomadapter opladen

Wanner de batterij van uw ontvanger leeg is, kunt u de (bij het product geleverde) lichtnetadapter gebruiken om deze waar op te laden.

Wacht 10 Minutes, en u kurz de babyfoon waar gebruiken.warten.

Wanneer de batterij volledig is opgeladen, gaat het rode controelampje groen oplichten.

NB. Vór het 1ste gebruik moet de lithium-polyeer batterij ten minste 3 uur opladen. Het is aanbevolen om het apparaatijdens het eerste opladen uit te zetten.
NB. Voor een langere levensduur van de batterij wacht men best tot ze helemaal leeg is vooraleer opnieuw op te laden.

VERBINDING VAN DE ZENDER MET DE ONTVANGER

Uw zender en uw ontvanger zich al verbonden enCLAar om te communereren. Deze Babyphone kan met meertere camera's (max. 4) werken. Volg de onderstaande stappen om een bijkomende camera aan te sluiten.

De zender en de ontvanger zijn allebei uitergerust met een knop voor synchronisatie.

1. Zet de ontvanger (druk 3 seconden lang op de startknop (12) en de aan te sluiten camera aan (knop On/Off (1)).

2. Druk 3 seconden lang op de knop voor synchronisatie van de ontvanger (21). Het bericht "Paring..." (Pairing...) worden standaard weergegeven voor de reeds verbonden camera. Druk opnieuw op de knop voor synchronisatie van de ontvanger (21) om de camera(s) van uw keuze te konnen verbinden.

3. Druk tegelijk met behulp van een paperclip minstens 5 seconden lang op de knop voor synchronisatie van de camera (8).
4. De twee eenheden zijn verbonden als het bericht "OK" verschijnt.
5. Als het bericht "Error" (Fail) verschijnt, dient u de vorige stappen over te doen.

PERSONALISERING

MICRO SD-KAART

De micro SD-kaart is Niet meegeleverd. De functies Foto's en video's evenals het menu lezen zijn bijgevolg nicht toegankelijk.

Steek de micro SD-kaart in de lezer (17) tot u een klik hoor.

Druk op de micro SD-kaart om die uit het vergrendelmechanisme te halen. U moet het losklikken hunnen horen.

TOUCHSCREEN

Druk 3 seconden lang op de startknop (12). Druk verwolgens op de knop "Menu" (13) om maar het hoofdmenu te gaan. U kunt het Touch Screen al ofiet vergrendelen door de knop voor vergrendeling (9) te verplaatsen.

WALKIE-TALKIE

Deze Babyphone is uitergerust met een functie "Baby antewoorden": via deze functie konnen de ouders met hun kindje spreken. Deze functie kan alleen geactiveerd worden als het beeld van uw baby op het scherm is weergegeven. Houd de knop "Baby antewoorden" (14) ingedrukt en spreek in de microfoon (15). Uw stem zal uit de luidspreker (7). Laat de knop "Baby antewoorden" (14) los om maar uw kindje te luisteren.

TALEN

De taal is standard op Engels ingesteld. Er zijn 5 talen beschikbaar: FR, EN, DE, NL, ES. Ga als volgt te werk om uw taal te selecteren:

1. Druk op de knop "Menu" (13).
   2.Druk op het icoon
2. Druk verwolgens op het icoon . Gebruik de pijtjes "omhoog/omlaag" en selecteer "Taal" (Language).
3. Kies verrolgens uw taal UIT de 5 voorgestelde talen.

WERKING VAN HET HOOFDMENU (zie flap pagina 2)

A1. Instilling van het volume en eigenschappen van het scherm

Volume / Helderheid

/ Contrast

Programming van de slaapledjes

B1. De verbonden camera's zijn groen.
De Niet-verbonden camera's zijn gr

B2. Selecteer een van de 3 slaapledjes en het gewenste geluidsniveau.

Opmerking: u kunt het slaapliedje ook via het touchscreen activeren door op het icoon slaapliedje (c) te klikken.

Programming van het nachtlampje

C1. De verbonden camera's zich blauw.
De Niet-verbonden camera's zich grijs.

C2.ON / OFF

Functie video en Foto / update van de micro SD-kaart AANDACHT: MICROSD-KAART VEREIST!

D1. Om een Foto te nemen: druk op het icoon

D

	D2. Om een video op te nemen: druk op het icoon en daarna op het icoon Druk opnieuw op het icoon om de opname te.beëindigen.Opmerking: u kunt opteren om de datum en het uur al of nicht op uw Foto's en video's wee ter given door het aankruisvakje te activeren of te deactiveren D3. : toegang tot informatie op de micro SD-kaart.D4 & D5. : toegang tot formattering van de micro SD-kaart.
E	Weergave van opgeslagen Foto's en video'sAANDACHT: MICROSD-KAART VEREIST!De bestanden+zijn geordend op datum en op uur. Voorbeeld Foto's E1-E5 - Voorbeeld video's: E6-E10.E11. Twee manieren om uw bestanden te verwijdenen:- door lang op het bestand te drukken tot er een bericht op het scherm verschijnt,- door de foto of de videoeer te given door op het icoon te klikken.
F	Manier voor cameraweergave3 mogelijkheden:F1. : in continue modus, door de camera van uw keuze te selecteren.F2. : met het scherm in 4 secties verdeld.F3. : in modus scan « AUTO SWITCH», waarbij de camera's elkaar afwisselen.Opmerking: u kunt deijd voor weergave van de camera's in het menu parameters selecteren.
G	Programmering van de VOX-functie (uitschakeling van de stem)De VOX-functie kan al of Niet worden geactiveerd op de camera van uw keuze.U kunt eveneens de gevoeligheid van de microfoon afstellen: , , , .
H	Instellingen parameters ontvanger en camera(s)H1. : parameters van het schermH2 & H3. Datum/tijd (Date/Time)Instelling van datum en uur.H4 & H5. Alarmtijd (Time Alarm)Programmation d'une alarme à heures souhaitée.H6 & H7. Durée affichageamera (Auto Switch Time)Selectie van de duur van de weergave van de camera (5s, 10s, 30s of 1min).Mogelijkheid om de camera(s) van uw keuze te selecteren.H8 & H9. TV Out formaat (TV Out Format)Selectie van het formaat van de TV-uitgang: PAL (EU) of NTSC (US).H10 & H11. Opnameschema (Recording Schedule)Programmering van een video-opname op een welbepaald uur: ON / OFF / OFF

H12 & H13 & H14. Zoom (Zoom)

Zoomfunctie x10 door op de + of de - weergegeven op het scherm te klikken.

H15 & H16. Standby videoweergave (Video Off Timeout)

Sluimerstand van het scherm (5s tot 180s).

Opmerking: deutsche modus werkt nicht als de VOX-functie geactiveerd is.

H17 & H18. Touch Panel kalibratie (Touch Panel Calibration)

Om uw Touch Screen te kalibreren, moet u het midden van het kruis aanraken precies waar die op het scherm verschijnt en dit op elk van de 4 posities, anders blijft de test doorgaan.

H19 & H20. Taal (Language)

Selectie van de taal, er+zijn 5 talen beschikbaar.

H21 & H22. Bewegingsdetectie (Motion Detection)

Programmering van de functie voor detectie van beweging.

• Activering van de functie bewegingsdetectie: ON

• Instelling van de gevoeligheid van de bewegingssensor:

• Standaard is een video-opname geactiveerd

Keuze van de opnametijd (5s tot 1min). AANDAcht: MICRO SD-KAART VEREIST!

• Activering van het geluidsalarm: ON worden gezruikt.

//

Opmerking: dit alarm kan zonder micro SD-kaart

H23 & H24. USB Uitgang (USB Output)

2 mögelijkheden:

• : batterij van de ontvanger opladen.
• : gegevensoverdracht Foto's/video'saar een computer (kabel Niet meegeleverd).

Update van de micro SD-kaart.

H27 & H28. ResetIRR fabrieksinstellenen (Reset To Factory Default)

Reset van de instelleningen.

H29 & H30. Over & Versie (About & Version)

H31. : parameters van de camera's

De Niet-verbonden camera's zich grijs.

H32 & H33. Temperatuur / Alarm (Temperature/Alarm)

• Selecteer ^ C of ^

• Klik op het icoon

om de pijtjes omhoog/omlaag wee ter goven. Stel de gewenste temperatuurrange

in. Buiten deze range zal een geluidsalarm werkklinken.

• Alarm temperatuur: ON / OFF
• Selectie van dearend voor herhaling van het alarm (5s, 10s, 30s, 1min)

H34 & H35. Volume (Volume)

Volume van 1 tot 6

DIAGNOSTISCHE TABEL DEFECTEN

Probleem	Mogelijk oorzaken	Oplossingen
• Er worden geen audio-of videosignaal uit gezonden.	• De microfoon staat te laag ingesteld. • De stekker adapter is Niet goed op de zender aangesloten.	• De microfoongveeligigkeit met de volumeknop verhogen. • De aansluiting controeren.
• Permanente uitzending.	• De microfoon staat te hoop ingesteld.	• De microfoongveeligigkeit met de geluidsknop verlagen, zodate de zender door de stem geactveerd worden.
• Alarmsignaal "buiten gebruik".gaat Niet uit.	• De zender en ontvanger staan buiten de actiestraal.	• De zender en ontvangerDICHTER bij elkaar zetten.
• Beeld op het scherm is Niet homoogen, of beweegt Niet, of is Zwart-wit.	• De grens van de actiestraal is bereikt. • Hetlicht is te zwak in de babykamer, de unit fonctionert op nachtvisle, en gebruikt dan de infrarode LED als lichtbron.	• De ontvangerDICHTER bij de camera zetten. • Voormeerverlichting in de babykamer zorgen.
• Veel statisch geluid en storingen.	• De zender staat teDICHTER bij anderelektrische apparaten.	• De elektrische apparaten of de zender van de storingsbron verwijderen.
• Actiestraal te beperkt.	• Er zitten te veel wanden:tussen de zender en ontvanger.	• De zender en de ontvangerVerplaatsen.
