VISIO CARE 3 - Babyphone BABYMOOV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur vidéo pour bébé
Caractéristiques techniques principales	Écran LCD de 4,3 pouces, caméra avec vision nocturne, fonction talkie-walkie, température ambiante, portée jusqu'à 300 mètres en champ libre
Alimentation électrique	Adaptateur secteur inclus, batterie rechargeable intégrée
Dimensions approximatives	Caméra : 10 x 10 x 12 cm, Écran : 12 x 8 x 2 cm
Poids	Caméra : 250 g, Écran : 300 g
Compatibilités	Compatible avec d'autres appareils BABYMOOV
Type de batterie	Batterie lithium-ion rechargeable
Tension	5V
Puissance	5W
Fonctions principales	Vision nocturne, détection de mouvement, alarme sonore, communication bidirectionnelle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas immerger dans l'eau
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande, garantie de 2 ans
Sécurité	Normes de sécurité CE, protection contre les interférences
Informations générales utiles	Idéal pour surveiller le sommeil de votre bébé, facile à installer et à utiliser

FOIRE AUX QUESTIONS - VISIO CARE 3 BABYMOOV

Comment connecter le BABYMOOV VISIO CARE 3 à mon smartphone ?

Pour connecter le BABYMOOV VISIO CARE 3 à votre smartphone, assurez-vous que le moniteur est allumé. Téléchargez l'application BABYMOOV sur votre smartphone, puis suivez les instructions à l'écran pour établir une connexion via Bluetooth.

Pourquoi l'image de la caméra est-elle floue ?

L'image peut être floue si l'objectif de la caméra est sale ou si la distance entre la caméra et le bébé est trop grande. Assurez-vous que l'objectif est propre et que la caméra est placée à une distance appropriée.

Comment ajuster la sensibilité du détecteur de bruit ?

Pour ajuster la sensibilité du détecteur de bruit, accédez aux paramètres du moniteur sur l'écran principal et sélectionnez 'Sensibilité du son'. Vous pouvez alors choisir entre plusieurs niveaux selon vos préférences.

Que faire si le moniteur ne s'allume pas ?

Si le moniteur ne s'allume pas, vérifiez que l'appareil est bien chargé ou connecté à une source d'alimentation. Essayez également de réinitialiser l'appareil en appuyant sur le bouton de réinitialisation.

Comment régler la luminosité de l'écran ?

Pour régler la luminosité de l'écran, accédez au menu des paramètres et sélectionnez 'Luminosité'. Vous pourrez alors ajuster le niveau de luminosité selon vos besoins.

Le son du moniteur est trop faible, que faire ?

Si le son est trop faible, assurez-vous que le volume est réglé au maximum dans les paramètres. Vérifiez également si le mode 'Silencieux' est activé et désactivez-le si nécessaire.

Comment mettre à jour le firmware du BABYMOOV VISIO CARE 3 ?

Pour mettre à jour le firmware, ouvrez l'application BABYMOOV sur votre smartphone, connectez-vous au moniteur et recherchez les mises à jour disponibles dans le menu des paramètres.

Le signal vidéo est instable, que puis-je faire ?

Un signal vidéo instable peut être causé par des interférences. Assurez-vous que le moniteur est éloigné d'autres appareils électroniques et que vous êtes à portée de la station de base. Essayez également de redémarrer les appareils.

Puis-je utiliser le BABYMOOV VISIO CARE 3 sans connexion Internet ?

Oui, le BABYMOOV VISIO CARE 3 peut être utilisé sans connexion Internet. Cependant, certaines fonctionnalités de l'application, telles que les mises à jour ou le partage à distance, nécessiteront une connexion.

Comment réinitialiser le BABYMOOV VISIO CARE 3 aux paramètres d'usine ?

Pour réinitialiser le moniteur aux paramètres d'usine, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela effacera toutes les configurations personnalisées.

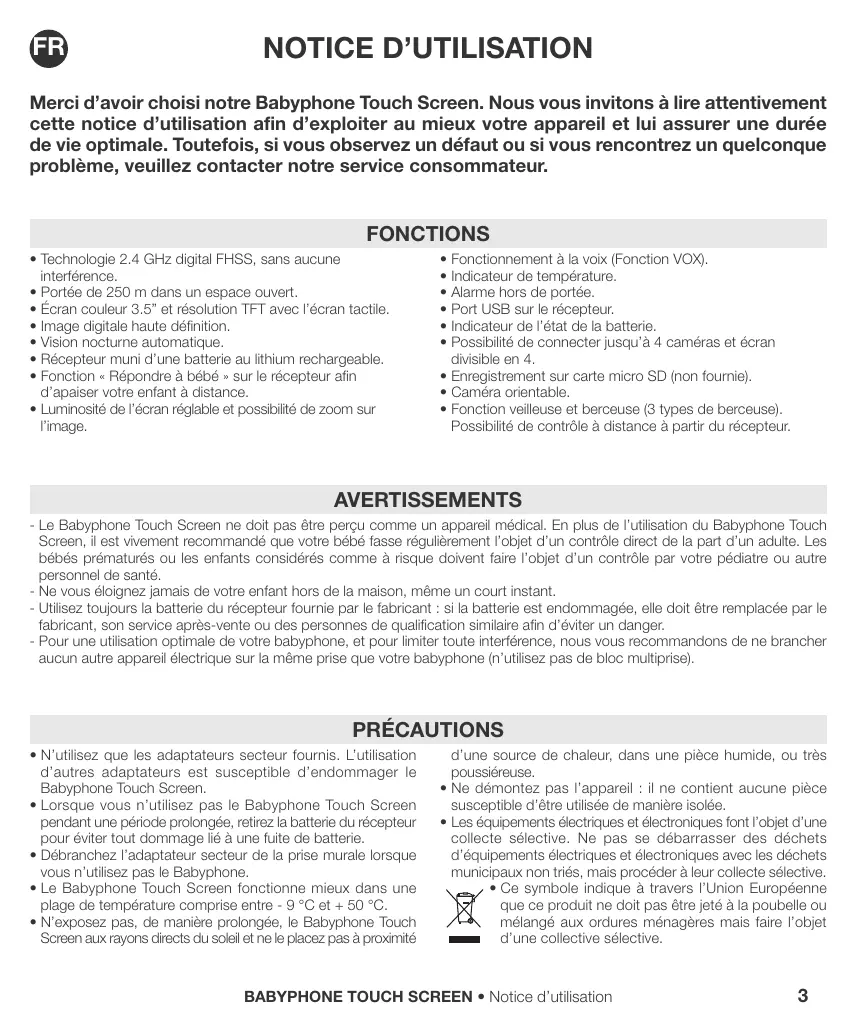

MODE D'EMPLOI VISIO CARE 3 BABYMOOV

Merci d'avoir choisi notre Babyphone Touch Screen. Nous vous invitons à lire attentivement cette notice d'utilisation afin d'exploiter au moins votre appareil et lui assurer une durée de vie optimale. Toutefois, si vous observez un défaut ou si vous rencontrez un quelconque problème, veuillez contacter notre service consommateur.

• Technologie 2.4 GHz digital FHSS, sans aucune interférence.
• Portée de 250 m dans un espace ouvert.
• Écran couleur 3.5" et résolution TFT avec l'écran tactile.
• Image digitale haute définition.
• Vision nocturne automatique.
• Récepteur muni d'une batterie au lithium rechargeable.
• Fonction « Répondre à bébé » sur le récepteur afin d'apaiser votre enfant à distance.
• Luminosité de l'écran régable et possibilité de zoom sur l'image.
• Fonctionnement à la voix (Fonction VOX).
• Indicateur de température.
• Alarme hors de portée.
• Port USB sur le récepteur.
• Indicateur de l'état de la batterie.
• Possibilité de connecter jusqu'à 4 caméras et écran divisible en 4.
• Enregistrement sur carte micro SD (non fournie).
• Caméra orientable.
• Fonction veilleuse et berceuse (3 types de berceuse). Possibilité de contrôle à distance à partir du récepteur.

Avertissements

• Le Babyphone Touch Screen ne doit pas être perçu comme un appareil médical. En plus de l'utilisation du Babyphone Touch Screen, il est vivement recommandé que votre bébé fasse régulièrement l'objet d'un contrôle direct de la part d'un adulte. Les bébés prématurés ou les enfants considérés comme à risque doivent faire l'objet d'un contrôle par un pédiatre ou autre personnel de santé.
• Ne vous éloignez jamais de votre enfant hors de la maison, même un court instant.
• Utilisez toujours la batterie du récepteur fournie par le fabricant : si la batterie est endommagée, elle doit être remplacée par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Pour une utilisation optimale de votre smartphone, et pour limiter toute interférence, nous vous recommandons de ne brancher jusqu'à autre appareil électrique sur la même prise que votre smartphone (n'utilisez pas de bloc multiprise).

• N'utilisez que les adaptateurs secteurs fournis. L'utilisation d'autres adaptateurs est susceptible d'endommager le Babyphone Touch Screen.
• Lorsque vous n'utilisez pas le Babyphone Touch Screen pendant une période prolongée, retirez la batterie du récepteur pour éviter tout dommage lié à une fuite de batterie.
• Débranchez l'adaptateur secteur de la prise murale lorsque vous n'utilisez pas le Babyphone.
• Le Babyphone Touch Screen fonctionne correctement dans une plage de température comprise entre -9 °C et +50 °C.
• N'exposez pas, de manière prolongée, le Babyphone Touch Screen aux rayons directs du soleil et ne le placez pas à proximité

d'une source de chaleur, dans une pièce humide, ou très poussiéreuse.

• Ne démontez pas l'appareil : il ne contient aucune pièce susceptible d'être utilisée de manière isolée.
• Les équipements électriques et électroniques font l'objet d'une collecte sélective. Ne pas se débarrasser des déchets d'équipements électriques et électroniques avec les déchets municipaux non triés, mais procéder à leur collecte sélective.

• Ce symbole indique à travers l'Union Européenne que ce produit ne doit pas être jeté à la poubelle ou mélangé aux ordures ménagères mais faire l'objet d'une collecte sélective.

a. Adaptateur secteur 5 V AC (émetteur) b. Adaptateur secteur 5 V AC (récepteur) c. Émetteur d. Récepteur e. Batterie Lithium-Polymère rechargeable 1200 mAh f. Manuel d'utilisation

Emetteur

1. Led ON/OFF
2. Veilleuse
3. Détecteur de luminosité
4. Microphone de sensibilité
5. Bouton ON/OFF
6. Port micro-USB
7. Sonde de température
8. Bouton de synchronisation

Récepteur

1. Bouton de verrouillage de l'écran tactile
2. LED : vert, le récepteur est allumé ; rouge, le récepteur est en chargement.
3. Écran LCD tactile
4. Bouton de démarrage
5. Bouton « Menu »
6. Bouton « Répondre à bébé »
7. Microphone

16. Sortie micro USB et branchement secteur 17. Lecteur carte micro SD 18. Sortie TV (cable non fourni, disponible sur le site SAV http://www.babymoov.fr/sav-shop.html) 19. Haut-parleur 20. Antenne 21. Bouton de synchronisation 22. Compartiment batterie lithium

Écran

a. Icône sélection de la caméra b. Icône réglage sensibilité du microphone c. Icône sélection berceuse d. Icône « Auto Switch »

e. Icône température f. Icône batterie g. Icône force du signal h. Affichage date et heures i. Icône verrouillage écran tactile

J. Icône sélection sortie TV (PAL ou NTSC) k. Icône dossier photos/vidéos l. Icône information carte micro SD m. Icône activation du détecteur de mouvement

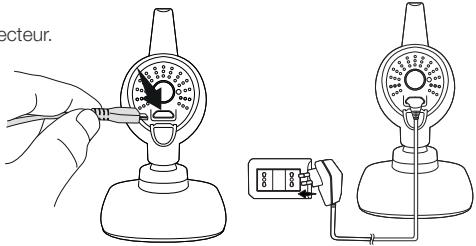

Émetteur

L'émetteur fonctionne sur secteur. Branchez l'adaptateur sur la prise secteur.

1. Fonctionnement avec la batterie fournie

La batterie Lithium-Polymère est déjà installée dans le récepteur. Pour changer la batterie, dévisser le cache du compartiment (22), retirez la batterie.

2. Chargement de la batterie avec l'adaptateur secteur

Lorsque la batterie de votre récepteur est déchargée, utilisez votre adaptateur secteur (fourni avec le produit) pour la recharger.

Attendez 10 minutes avant de pouvoir utiliser votre babylphone.

Lorsque la batterie est complètement chargée, le voyant rouge passe en vert.

NB. Avant la 1ère utilisation, chargez la batterie Lithium-Polymère pendant au moins 3 heures. Il est recommandé d'éteindre l'appareil pendant le premier chargement.

NB. Pour une plus longue durée de vie de la batterie, attendez qu'elle soit complètement déchargée avant de la recharger.

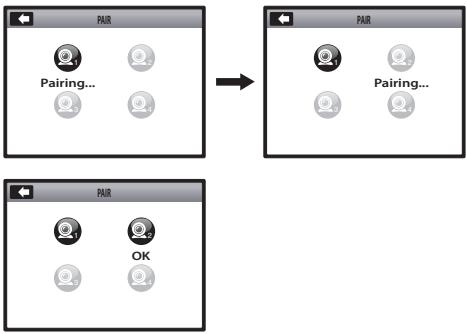

Connexion de l'émetteur au récepteur

Votre émetteur et son récepteur sont déjà connectés et prêts à communiquer. Ce babyphone peut fonctionner avec plusieurs caméras (jusqu'à 4). Pour connecter une caméra additionnelle, veuillez suivre les étapes suivantes.

L'émetteur et le récepteur sont tous deux dotés d'un bouton de synchronisation.

1. Allumez le récepteur (appuyez 3 secondes sur le bouton de démarrage (12)) et la télécommande à connecter (bouton On/Off (1)).
2. z une nouvelle fois sur le bouton de synchronisation du récepteur (21) pour pouvoir connecter la ou les caméra(s) de votre choix.
3. Simultanément, avec l'aide d'un trombone, appuyez pendant au moins 5 secondes sur le bouton de synchronisation de la caméra (8).
4. Les deux unités sont connectées si le message « OK » s'affiche.
5. Si le message « Échec » (Fail) s'affiche, recommencez les étapes précédentes.

CARTE microSD

La carte micro SD n'est pas fournie.

Les fonctions photos et vidéos ainsi que le menu lecture ne sont donc pas accessibles.

Veuillez insérer la carte micro SD dans le lecteur (17) jusqu'à entendre un clic.

Appuyez sur la carte micro SD pour la retirer du mécanisme de verrouillage. Vous devez entendre un clic.

Écran tactile

Appuyez 3 secondes sur le bouton de démarrage (12). Puis appuyez sur le bouton « Menu » (13) pour accéder au menu principal. Vous avez la possibilité de verrouiller ou non l'écran tactile en déplaçant le bouton de verrouillage (9).

Talkie-walkie

Ce babyphone est équipéd d'une fonction « Répondre à bébé » : elle permet aux parents de parler à leur enfant. Cette fonction peut être activée uniquement lorsque l'image de suivant bébé est affichée à l'écran. Maintenez enfoncé le bouton « Répondre à bébé (14) et parlez dans le microphone (15). Votre voix sera entendue dans le haut-parleur (7). Relâchez le bouton « Répondre à bébé (14) pour écouter votre enfant.

La langue par défaut est l'anglais. 5 langues sont disponibles : FR, EN, DE, NL, ES. Pour désigner la langue, procédez comme suit :

1. Appuyez sur le bouton « Menu » (13).
2. Appuyez sur l'icone

1. Appuyez ensuite sur l'icône

Utilisez les flèches « haut/bas » et sélectionnez « Langue » (Language).

1. Sélectionnez ensuite votre langue parmi les 5 proposées.

Fonctionnement du MENU principal (cf. rabat extérieur page 2)

A1. Réglage du volume et caractéristiques de l'écran

Volume / Luminosité

/Contraste

Programmation des berceuses

B1. Les caméras connectées sont en vert.

Les caméras non connectées sont en gris.

B2. Sélectionnez l'une des 3 berceuses et le niveau de son souhaité.

Remarque : vous pouvez également activer la berceuse depuis l'écran tactile, en cliquant sur l'icône berceuse 🏻 (c).

Programmation de la veilleuse

Les caméras connectées sont en bleu.

Les caméras non connectées sont en gris.

C2. ON

OFF

Fonction vidéo et photo / mise à jour de la carte micro SD

ATTENTION : CARTE MICROSD REQUISE !

D1. Pour prendre une photo : appuyez sur l'icône

puis sur Icône

	D2. Pour prendre une video : appuyez sur l'icône , puis sur l'icône . Appuyez de nouveau sur l'icône pour terminer l'enregistrement.Remarque : vous pouvez désir d'afficher ou non la date et l'heure sur vos photos et vidés en activant la case ou en la désactivant ✘.D3. : accès aux informations de la carte micro SD.D4 & D5. : accès au formatage de la carte micro SD.
E	Visualisation des photos et vidés enregistréesLes fischiers sontrangés par date et heures. Example photos E1-E5 - Example vidés : E6-E10.E11. Deux façon pour supprimer vos fischiers :- en appuyant longuement sur le fichier jusqu'à ce qu'un message apparaissée à l'écran, - en visionnant la photo ou la video et en cliquant sur l'icône ☑.
F	Mode affichageamera3 possibilités:F1. : en mode continu, en sélectionnant laamera de votrechoix.F2. : avec l'écran divisé en 4.F3. : en mode scan « AUTO SWITCH » , avec le défillement des caméras.Remarque : vous pouvez désir le temps d'affichage des caméras dans le menu paramètres ☑.
G	Programmation de la fonction VOX (déclenchement à la voix)Vous avez la possibilité d'activer ou non la fonction VOX sur laamera de votrechoix.Vous pouvez également régler la sensibilité du microphone : ☑, ☑, ☑.
H	Réglages paramètres récepteur etamera(s)H1. : paramètres de l'écranH2 & H3. Date/Heure (Date/Time)Réglages date et heures.H4 & H5. Alarme (Time Alarm)Programmation d'une alarmé à heures souhaitée.H6 & H7. Durée affichageamera (Auto Switch Time)Sélection de la durée d'affichage de laamera (5 s, 10 s, 30 s ou 1 min).Possibilité de sélectionner la ou les caméra(s) de son choix.H8 & H9. Sortie TV (TV Out Format)Sélection du format de la sortie TV : PAL (EU) ou NTSC (US).H10 & H11. Programmation enregistrement video (Recording Schedule)Programmation d'un enregistrement video à une heures précise : ON / OFF ☐.

H12 & H13 & H14. Zoom (zoom)

Fonction zoom x 10 en cliquant sur le + ou le - affiché à l'écran.

H15 & H16. mise en veille affichage écran (video off timeout)

Mise en veille de l'écran (5 s à 180 s).

Remarque : ce mode ne fonctionne pas lorsque la fonction VOX est activée.

H17 & H18. calibrage écran tactile (touch panel calibration)

Pour calibrer votre écran tactile, vous devez toucher le centre de la croix exactement où elle apparait à l'écran, dans chacune de ses 4 positions, sinon le test continue.

Sélection de la langue (5 langues disponibles).

H21 & H22. Détection de mouvement (motion detection)

Programmation de la fonction de détection de mouvement.

• Activation de la fonction détection de mouvement : ON ( 400 m/s ) / OFF ( 1000 m/s )
• Réglages de la sensibilité du détecteur de mouvement : ©LOU, ©LAI, ©LIU
• Par défaut, un enregistrement vidéo est activé

Choix du temps d'enregistrement (5 s à 1 min).

ATTENTION: CARTE MICROSDREQUIRE!

• Activation de l'alarme sonore : ON / OFF Remarque : cette alarme peut être utilisée sans carte micro SD.

H23 & H24. sortie USB (USB output)

Sortie USB (USB Output)

• : rechargement de la batterie du récepteur.
• : transfert des données photos/videos sur un ordinateur (câble non fourni).

ATTENTION : CARTE MICROSD REQUIRE !

H25 & H26. mise à jour carte micro SD (SD card update)

Mise à jour de la carte micro SD.

H27 & H28. réinitialisation des valeurs par défaut (Reset To Factory Default)

Réinitialisation des réglages.

H31. : paramètre des caméras

Les caméras non connectées sont en gris.

H32 & H33. Alarme température (temperature/alarm)

• Sélectionnez °C ou °F. °C.
• Cliquez sur l'icone pour afficher les flèches haut/bas. Réglez la tranche de température souhaitée. En dehors de cette tranche une alarme sonore retentira.
• Alarme de température : ON 🇕 / OFF 🇕
• Sélection du temps de répétition de l'alarme (5 s, 10 s, 30 s, 1 min)

H34 & H35. Volume

Volume de 1 à 6

TABLEEAU DE DIAGNOSTIC DES PANNES

Problème	Causes possibles	Solutions
• Aucun signal audio ou video n'est transmis.	• La sensibilité du microphone est trop BASSE. • L'adaptateur secteur n'est pas correctement racordé à l'émetteur.	• Augmenter la sensibilité du microphone à l'aide du dispositif de réglage. • Vérifier le branchement.
• Transmission permanente.	• La sensibilité du microphone est trop haute.	• Diminuer la sensibilité du microphone à l'aide du dispositif de réglage afin que l'émetteur s'acte à la voix.
• Alarme hors de portée activée en permanence.	• La distance entre l'émetteur et le récepteur excédé le rayon d'action.	• Rapprocher le récepteur et l'émetteur.
• L'image à l'écran n'est pas homogène ou se fige ou s'affiche en noir et blanc.	• Les limites du rayon d'action sont atteintes. • L'intensité lumineuse est trop faible dans la chambre de bébé, l'unité fonctionne en mode vision nocturne, utilisant donc les LED.	• Rapprocher le récepteur de laamera • Augmenter la luminosité dans la chambre du bébé.
• Beaucoup de bruit statique et d'interférences.	• L'émetteur est situé à côté d'autres apparueils électriques.	• Éloigner les apparueils électriques ou l'émetteur pour l'éloigner de la source d'interfERENCE.
• Rayon d'action trop réduit.	• Il doit y avoir beaucoup de cloisons entre le récepteur et l'émetteur.	• Déplacer l'émetteur et le récepteur.

• Select °C ou °F

• Cliquez sur l'icône

• Alarme de température : ON / OFF.
• Sélection du temps de répétition de l'alarme (5 s, 10 s, 30 s, 1 min)

H34 & H35. Volume

Volume de 1 à 6

HIBAELHÁRITÁS

Parc industriel des gravanches

Déclarez que le produit suivant :

Modèle : Babyphone Touch Screen

Référence : A014411

Modèle : JY357T

est conforme aux normes harmonisées appropriées suivantes :

EMC: EN 301 489-1 V1.9.2

EN 301 489-17 V2.2.1

RF: EN 300 328 V1.8.1

LVD : EN 60950-1 : 2006 + A12 : 2011

EN 60065

En accord avec les dispositions de la directive du Conseil 99/05/CE sur l'équipement radio et l'équipement terminal de télécommunications et la reconnaissance mutuelle de leur conformité.

Nom : M. Laurent Windenberger

Fonction : Directeur marketing

Signature :

Date : 21/10/14

Parc industriel des gravanches

LVD: EN 60950-1 : 2006 + A12 : 2011

EN 60065

SAFETY: EN 62311 : 2008

EN 62471
