SLY300-24 - Garage deurautomaat CHAMBERLAIN - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatisme voor schuifgaragedeur
Merk	Chamberlain
Model	SLY300-24
Ingangsspanning	220-240 VAC, 50/60 Hz
Motoruitgangsspanning	24 VDC
Vermogen	40 W
Stroom	5 A
Motorkoppel	10 Nm
Motortoerental	2500 tr/min
Snelheid van de deur	14 cm/s
Maximale inschakelduur	30% (50 cycli/uur)
Maximale deurlengte	5 m
Maximaal deurgewicht	300 kg
Bedrijfstemperatuurbereik	-20°C tot +55°C
Beschermingsgraad	IP44
Beschermingsklasse	I
Gewicht aandrijving	8 kg
Handmatige ontgrendeling	Ja, met sleutel en hendel
Eindaanslagen	Verstelbare magneten op tandheugel (A links, B rechts)
Soorten bediening	Radiografische afstandsbediening, sleutelschakelaar, muurknoppen
Onderhoud	Geen onderhoud aan mechanisme; maandelijkse controle van bevestigingen
Certificeringen	CE, conformiteit met EN-normen en Europese richtlijnen
Meegeleverde accessoires	Motor, eindaanslagen A en B, basisplaat, accessoirezak

Veelgestelde vragen - SLY300-24 CHAMBERLAIN

Hoe het tandheugel op de deur installeren?

Voor een optimale aangrijping plaatst u het tandheugel op het motorrondsel in ontgrendelde positie, en schroeft u het vervolgens geleidelijk vast terwijl u de deur laat schuiven. Zorg voor een speling van 1-2 mm tussen rondsel en tandheugel.

Hoe de motor handmatig ontgrendelen bij stroomuitval?

Gebruik de meegeleverde sleutel om het ontgrendelingsmechanisme te draaien (zie figuur 6 van de handleiding). Draai vervolgens de ontgrendelingshendel om het rondsel van de reductiekast los te maken. U kunt de deur dan handmatig openen.

Wat zijn de instellingen van de eindaanslagen?

De eindaanslagmagneten worden op het tandheugel bevestigd: magneet A (1) links voor de open positie, magneet B (2) rechts voor de gesloten positie. De schakelaar bevindt zich in het midden van de motor. Schroef voorlopig vast en pas aan na test.

Wat is de procedure voor de eerste ingebruikname?

Na installatie ontgrendelt u de motor en controleert u handmatig of de deur goed functioneert. De elektrische ingebruikname vindt alleen plaats met de meegeleverde bediening. Volg de mechanische en elektrische veiligheidsvoorschriften.

Welk onderhoud is nodig voor deze automatismen?

Het mechanisme van de aandrijving heeft geen onderhoud nodig. Het wordt aanbevolen om maandelijks de bevestiging van de deurbeslag en de aandrijving te controleren, en te ontgrendelen om de handmatige beweging van de deur te controleren.

Welke veiligheidsmaatregelen moeten worden genomen?

Lees de handleiding aandachtig. Laat kinderen geen afstandsbedieningen gebruiken. Koppel de stroom los voor reparaties. Installeer veiligheidsvoorzieningen zoals fotocellen. Zorg ervoor dat de deur goed geleid wordt en dat de eindaanslagen op hun plaats zitten.

Welke elektrische kabels gebruiken voor de aansluiting?

Gebruik kabels die voldoen aan de lokale voorschriften. De voedingskabel moet worden aangesloten op een net met een goede aardverbinding. Voorzie een scheidingsschakelaar om alle polen af te schakelen.

Kan ik deze automatiek gebruiken bij zeer koud weer?

Ja, het temperatuurbereik is -20°C tot +55°C. Bij extreme kou kan het starten echter moeilijker zijn; voorzie indien nodig een vermogensmarge.

Hoe de kracht van de automatiek instellen?

De kracht wordt ingesteld via de meegeleverde besturingselektronica (hier niet gedetailleerd). Raadpleeg de handleiding van de besturing. Een nauwkeurige afstelling is nodig voor een deur die vrij schuift.

Wat te doen als de deur niet beweegt of vastzit?

Controleer eerst of de voeding is aangesloten en de handmatige ontgrendeling niet is geactiveerd. Als de deur vastzit, forceer niet. Koppel de stroom los en neem contact op met een specialist. Maandelijks onderhoud kan dit probleem voorkomen.

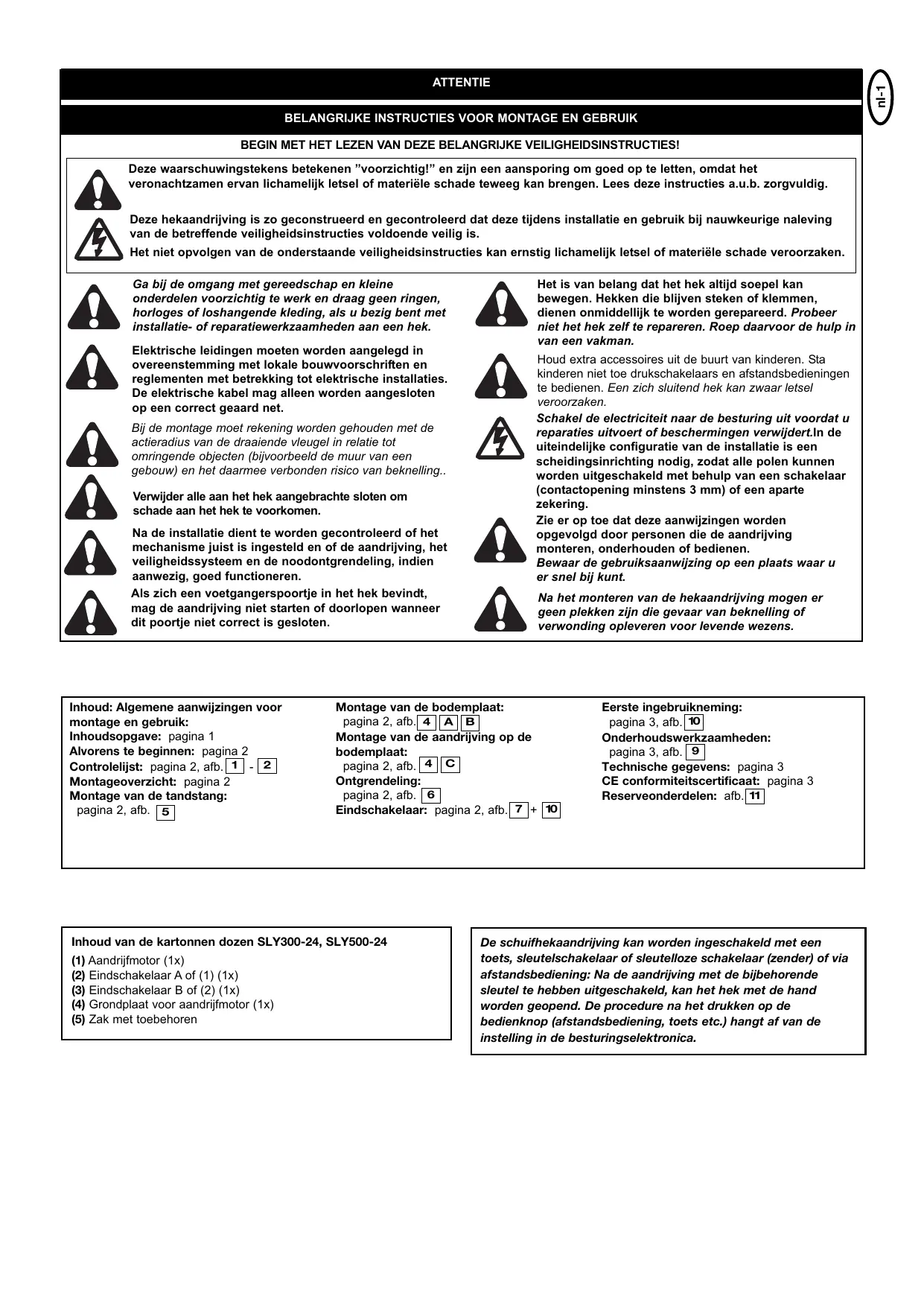

GEBRUIKSAANWIJZING SLY300-24 CHAMBERLAIN

Deze waarschuwingssymbolen betekenen "voorzichtig!" en zijn een aansporing om goed op te letten, omdat het veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige naleving van de betreffende veiligheidsinstructies voldoende veilig is.

Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken.

Ga bij de omgang met gereedschap en kleine onderdelen voorzichtig te werk en draag geen ringen, horloges of loshangende kleding, als u bezig bent met installatie- of reparatiewerkzaamheden aan een hek.

Elektrische leidingen moeten worden aangelegd in overeenstemming met lokale bouwvoorschriften en reglementen met betrekking tot elektrische installaties. De elektrische kabel mag alleen worden aangesloten op een correct geaard net.

Bij de montage moet rekening worden gehouden met de actieradius van de draaiende vleugel in relatie tot omringende objecten (bijvoorbeeld de muur van een gebouw) en het daarmee verbonden risico van beknelling.

Verwijder alle aan het hek aangebrachte sloten om schade aan het hek te voorkomen.

Na de installatie dient te worden gecontroleerd of het mechanisme juist is ingesteld en of de aandrijving, de veiligheidssystemen en de noodontgrendeling, indien aanwezig, goed functioneren.

Als zich een voetgangerspoortje in het hek bevindt, mag de aandrijving niet starten of doorlopen wanneer dit poortje niet correct is gesloten.

Het is van belang dat het hek altijd soepel kan bewegen. Hekken die blijven steken of klemmen, dienen onmiddellijk te worden gerepareerd. Probeer niet het hek zelf te repareren. Roep waar nodig hulp in van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta kinderen niet toe drukschakelaars en afstandsbedieningen te bedienen. Een zich sluitend hek kan zwaar letsel veroorzaken.

Schakel de elektriciteit uit voordat u reparaties uitvoert of beschermingen verwijdert. In de uiteindelijke configuratie van de installatie is een scheidingsinrichting nodig, zodat alle polen worden uitgeschakeld met behulp van een schakelaar (contactopening minstens 3 mm) of een aparte zekering.

Zie er op toe dat deze aanwijzingen worden opgevolgd door personen die de aandrijving monteren, onderhouden of bedienen.

Bewaar de gebruiksaanwijzing op een plaats waar u er snel bij kunt.

Na het monteren van de hekaandrijving mogen er geen plekken zijn die gevaar van beknelling of verwonding opleveren voor levende wezens.

Inhoud: Algemene aanwijzingen voor montage en gebruik:

Inhoudsopgave: pagina 1

Alvorens te beginnen: pagina 2

Controleijst: pagina 2, afb. [1] - [2]

Montageoverzicht: pagina 2

Montage van de tandstang:

pagina 2, afb. 5

Montage van de bodemplaat:

pagina 2, afb. 4 A B

Montage van de aandrijving op de

bodemplaat:

pagina 2, afb. 4 C

Ontgrendeling:

pagina 2, afb. 6

Eindschakelaar: pagina 2, afb. 7 + 10

Eerste ingebruikneming:

pagina 3, afb. 10

Onderhoudswerkzaamheden:

pagina 3, afb. 9

Technische gegevens: pagina 3

CE-conformiteitscertificaat: pagina 3

Reserveonderdelen: afb. 11

Inhoud van de kartonnen dozen SLY300-24, SLY500-24

(1) Aandrijfmotor (1x) (2) Eindschakelaar A (1x) (3) Eindschakelaar B (1x) (4) Grondplaat voor aandrijfmotor (1x) (5) Zak met toebehoren

De schuifhekaandrijving kan worden ingeschakeld met een toets, sleutelschakelaar of sleutelloze schakelaar (zender) of via afstandsbediening: Na de aandrijving met de bijbehorende sleutel te hebben uitgeschakeld, kan het hek met de hand worden geopend. De procedure na het drukken op de bedienknop (afstandsbediening, toets etc.) hangt af van de instelling in de besturingslektronica.

ALVORENS TE BEGINNEN

Er zijn veel factoren die bepalend zijn voor de keuze van de juiste schuifhekaandrijving. Als we uitgaan van een goed functionerend hek, vormt het "in beweging zetten" de moeilijke fase. Als het hek eenmaal in beweging is, is het benodigde vermogen meestal aanzienlijk geringer.

• Afmetingen van het hek: De afmetingen van het hek vormen een zeer belangrijke factor. Een licht en lang hek heeft veel meer kracht nodig om in beweging te komen (lang = >5m ) dan een kort en zwaarder hek.

WIND KAN HET HEK AFREMMEN OF SPANNINGEN VEROORZAKEN EN HET BENODIGDE VERMOGEN STERK VERHOGEN.

• Hekgewicht: De vermelding van het hekgewicht betreft slechts een globale aanduiding, die zeer sterk van het werkelijkke verbruik kan afwijken. Voorbeeld: Een licht hek dat slecht rolt, heeft eventueel een grotere aandrijving nodig dan een zwaarder, licht lopend hek.
• Temperatuur: Lage buitentemperaturen kunnen het in beweging zetten van het hek bemoeilijken (veranderingen van de ondergrond etc.) of verhinderen. In zulke gevallen dient eveneens een grotere aandrijving te worden overwogen. Hoge buitentemperaturen kunnen de temperatuurbeveiliging eerder in werking zetten.
• Werkfrequentie/Inschakelduur: De schuifhekaandrijvingen hebben een maximale inschakelduur van ca. 30% (bijv. 30% van een uur). NB: De aandrijvingen zijn er niet voor gemaakt permanent op de maximale inschakelduur te werken (continubedrijf). Als de aandrijving te warm wordt, schakelt deze zichzelf uit totdat hij weer de inschakeltemperatuur heeft bereikt. De buitentemperatuur en het hek vormen belangrijke factoren voor de daadwerkelijke inschakelduur.
• Veiligheid: Een schuifhekaandrijving dient met knipperlicht, contactstrips en desgewenst met extra fotocellen te worden beveiligd. Houd in elk geval rekening met de voor u toepasselijke normen en bepalingen.

CONTROLELIJST INSTALLATIE - VOORBEREIDINGEN 1 - 2 Controleer voor de montage de inhoud van de verkoopverpakking op volledigheid. 1

Zie erop toe dat uw hekinstallatie foutloos functioneert. Het hek moet gelijkmatig en stootvrij lopen, het mag nergens blijven hangen. Denk eraan dat de ondergrond in de winter enkele centimeters omhoog kan komen. Een stabiel hek met zo weinig mogelijk speling is van belang om storende slingerbewegingen te voorkomen. Hoe lichter de vleugel loopt, hoe gevoeliger de kracht kan worden ingesteld. Schrijf op welk materiaal u nog nodig hebt en zorg ervoor dat alles aanwezig is als u met de montage begint. Kleefanker (stabiele pluggen), schroeven, aanslagen, kabels, verdeeldozen, gereedschap etc. 2

MONTAGEOVERZICHT 3 - 5 + 10

De aandrijving dient zodanig aan de muur te worden aangebracht dat er geen gedeelte in de hekopening uitsteekt. Op de ingelegde bodemplaat wordt de motor gemonteerd. De getoonde tandstang dient met behulp van de bevestiging aan het hek te worden aangebracht.

Stel vast op welke hoogte van het hek de tandstang het best kan worden gemonteerd en bepaal aan de hand daarvan de montageafmetingen voor motoreenheid en bodemplaat. Wanneer de hekconstructie niet geschikt is voor het bevestigen van de tandstang, dient een bevestigingsprofiel (hoekprofiel, profielbuis etc.) te worden gemonteerd.

MONTAGE VAN DE AANDRIJVINGSBODEMPLAAT 4 A + B

De aandrijvingsbodemplaat kan worden ingebetonneerd of eventueel ook worden vastgelast. Het montageoverzicht toont de gebruikelijke plaats voor de bodemplaat. De betonnen sokkel dient een overeenkomstige afmeting te hebben (ca. 50cm x 50cm x 50cm).

Aanwijzing: Als het niet mogelijk is vóór de montage precies de hoogte van het voetstuk en de afstand van het hek vast te stellen, is het raadzaam eerst de tandstangen te monteren en pas daarna de bodemplaat in te betonneren. De tandstangen worden met behulp van de afstandhouders ca. 40mm naar binnen geschoven.

De afstand van de onderkant van de tandstang tot aan de bodemplaat bedraagt ca. 8-9 cm. De bodemplaat kan later nog enkele centimeters in hoogte en diepte worden aangepast, maar het is raadzaam om zo nauwkeurig mogelijk te werken.

MONTAGE VAN DE MOTOR- EN AANDRIJFEENHEID 4 C

De aandrijving wordt op de schroefdraadbout van de bodemplaat geplaatst. De hoogte moet zo worden ingesteld dat er tussen tandwiel en tandstang een afstand van ca. 1-2 mm zit. Het hekgewicht mag niet op het tandwiel steunen! Met behulp van de sleufgaten kan de aandrijving zo worden ingesteld dat haar ligging ten opzichte van de tandstang overeenkomt met de montageafmetingen.

MONTAGE VAN DE TANDSTANG 5

Om het hek bij stroomuitval met de hand te kunnen bedienen, is een afsluitbare ontgrendeling ingebouwd. De ontgrendeling is weergegeven in afbeelding 6. Hierdoor kan de koppeling worden losgemaakt die de verbinding vormt tussen tandwiel en aandrijfmechanisme.

Ontgrendelen: steek de cilindersleutel in het slot en draai deze 180 graden. Vervolgens draait u de ontgrendelingshendel eveneens 180 graden. Klaar.

MONTAGE VAN DE EINDSCHAKELAAR (AAN HET HEK) 7 + 10

De eindschakelaars worden gemonteerd als getoond in afbeelding 7A-C, 10A+B.

Eén eindschakelaar-magneet heeft de benaming A (1), de andere B (2).

Steek de eindschakelaar op de tandstang waar zich ongeveer de latere eindpositie bevindt. De magneet wijst naar de motor. De schakelaar (contact) bevindt zich in het midden van de motor. Schroef de bevestigingsbeugel er eerst alleen provisorisch op of steek deze slechts lichtjes op de tandstang.

Let op: Pas op bij het monteren van de magneten op de tandstang (afb. 10A+B).

NB: Een schuifhek moet een coulissegeleiding hebben, d.w.z. het mag niet mogelijk zijn dat het hek uit de geleiding beweegt. Er moet in beide richtingen een eindaanslag aanwezig zijn!

TECHNISCHE GEGEVENS
		SLY300-24	SLY500-24
Ingangsspanning	VAC	220 - 240	220 - 240
Uitgangsspanning	VDC	24	24
Vermogen	W	40	60
Stroom	A	5	6
Nom. koppel	Nm	10	15
Motortoerental	RPM	2500	2200
Heksnelheid	cm/s	14	12
Werkcyclus (max.)	Zyklen/h	50	50
Bedrijfstemperatuur-bereik	°C	-20°C/+55°C	-20°C/+55°C
		I	I
Beschermingklasse	I	44	44
Beschermingsart	IP	8	8
Gewicht	Kg	5	8
Lengte poortvleugel	m	300	500
Max. gewicht bij max.	Kg
lengte poort (inclusief 20% reserve)

EERSTE INGEBRUIKNEMING

Controleer in ontgrendelde toestand met de hand of het hek soepel beweegt. Een elektrische bediening is slechts mogelijk met de meegeleverde besturingseenheid.

Elektrische aansluiting: zie handleiding besturingseenheid.

Zorg er altijd voor dat de voor de installatie toepasselijke mechanische en elektrische veiligheidsvoorschriften in acht worden genomen. Afb. 8

ONDERHOUDSWERKZAAMHEDEN

Het mechanisme van de aandrijving is onderhoudsvrij. Controleer regelmatig (bijvoorbeeld maandelijks) of de bevestigingen van het hek en van de aandrijving goed vast zitten. Ontgrendel de aandrijving en test of het hek soepel beweegt. Alleen een hek dat licht loopt, zal ook goed met een aandrijving functioneren. Het stroef bewegen van het hek wordt niet gecompenseerd door het gebruik van een aandrijving.

Een schuifhek kan ook worden beveiligd door op de plaats van de montage maatregelen te nemen (omheining, muur etc.). Zie afbeelding 9.

Conformiteitsverklaring

Automatische hekaandrijvingen modellen SLY300-24, SLY500-24 Series voldoen aan de eisen van de geldende secties van de normen en voorschriften EN300220-3, EN55014, EN61000-3, EN60555, EN60335-1, ETS 300 683, EN60335-1-2002, EN60335-2-103: 2003, EN55014-1: 2000 + A1 + A2, EN55014-2: 2001, EN61000-3-2: 2000, EN61000-3-3: 1995 + A1, EN 301 489-3, V1.1, EN 300 220-3 V1.1.1, EN 13241-1 alsmede de bepalingen en alle aanvullingen

van de EU-voorschriften 2006/95/EC, 2004/108/EC, 1999/5/EG

Inbouwverklaring

De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift 89/393/EEC en de aanvullingen ervan, wanneer deze conform de handleidingen van de fabrikant worden geïnstalleerd en onderhouden en wanneer deze met een hek worden gebruikt dat eveneens conform de fabrikantenhandleidingen wordt geïnstalleerd en onderhouden.

De ondergetekende verklaart hiermee dat het hier vermelde apparaat

alsmede alle in de handleiding vermelde toebehoren

voldoen aan de bovengenoemde voorschriften.

B.P. Kelkhoff
