MANUAL DE UTILIZADOR SLY300-24 CHAMBERLAIN

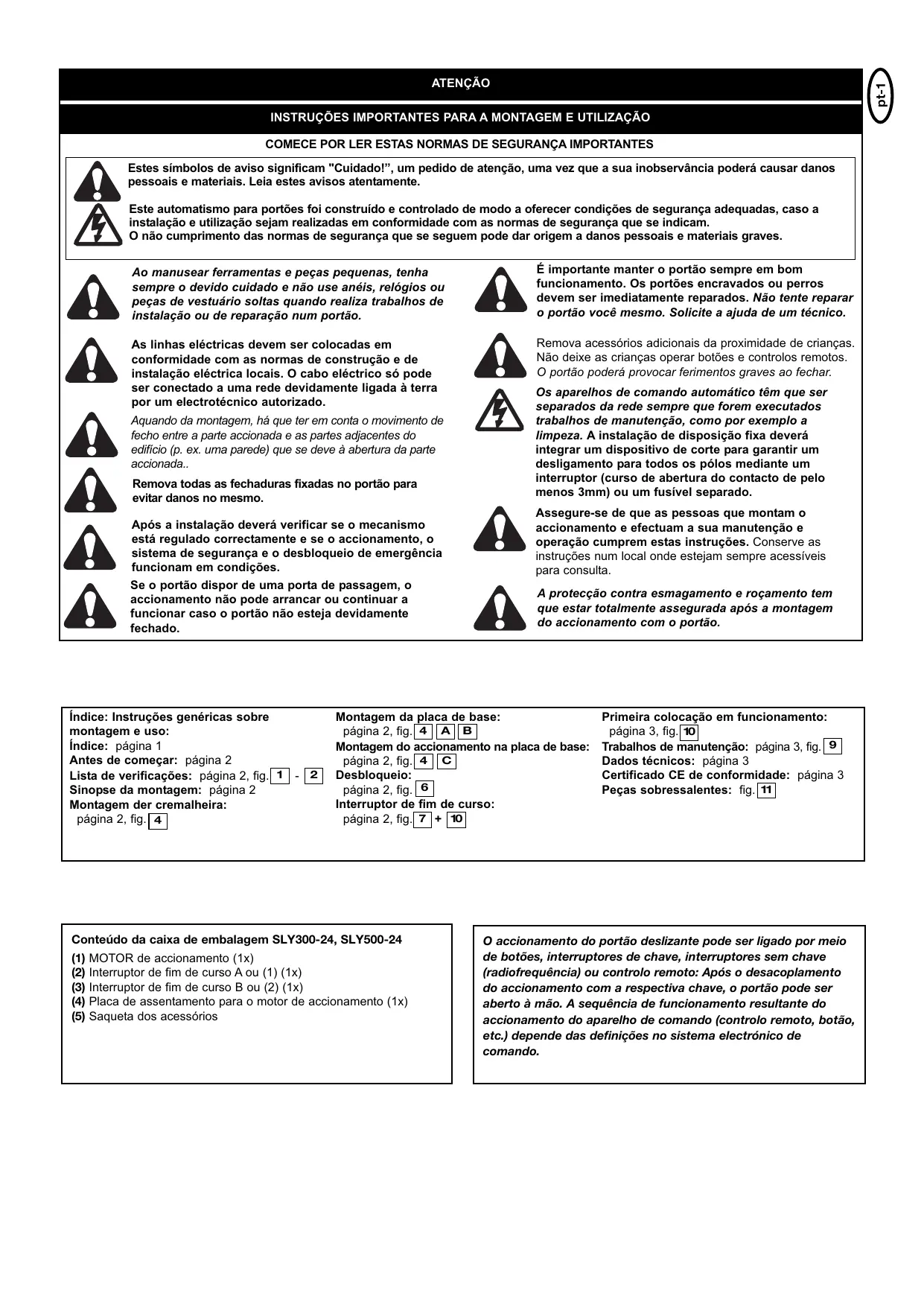

ATENÇÃO INSTRUÇÕES IMPORTANTES PARA A MONTAGEM E UTILIZAÇÃO COMECE POR LER ESTAS NORMAS DE SEGURANÇA IMPORTANTES Estes símbolos de aviso significam "Cuidado!”, um pedido de atenção, uma vez que a sua inobservância poderá causar danos pessoais e materiais. Leia estes avisos atentamente. Este automatismo para portões foi construído e controlado de modo a oferecer condições de segurança adequadas, caso a instalação e utilização sejam realizadas em conformidade com as normas de segurança que se indicam. O não cumprimento das normas de segurança que se seguem pode dar origem a danos pessoais e materiais graves. Ao manusear ferramentas e peças pequenas, tenha sempre o devido cuidado e não use anéis, relógios ou peças de vestuário soltas quando realiza trabalhos de instalação ou de reparação num portão.
É importante manter o portão sempre em bom funcionamento. Os portões encravados ou perros devem ser imediatamente reparados. Não tente reparar o portão você mesmo. Solicite a ajuda de um técnico.
As linhas eléctricas devem ser colocadas em conformidade com as normas de construção e de instalação eléctrica locais. O cabo eléctrico só pode ser conectado a uma rede devidamente ligada à terra por um electrotécnico autorizado.
Remova acessórios adicionais da proximidade de crianças. Não deixe as crianças operar botões e controlos remotos. O portão poderá provocar ferimentos graves ao fechar.
Aquando da montagem, há que ter em conta o movimento de fecho entre a parte accionada e as partes adjacentes do edifício (p. ex. uma parede) que se deve à abertura da parte accionada.. Remova todas as fechaduras fixadas no portão para evitar danos no mesmo. Após a instalação deverá verificar se o mecanismo está regulado correctamente e se o accionamento, o sistema de segurança e o desbloqueio de emergência funcionam em condições. Se o portão dispor de uma porta de passagem, o accionamento não pode arrancar ou continuar a funcionar caso o portão não esteja devidamente fechado.
Índice: Instruções genéricas sobre montagem e uso: Índice: página 1 Antes de começar: página 2 Lista de verificações: página 2, fig. 1 - 2 Sinopse da montagem: página 2 Montagem der cremalheira: página 2, fig. 4
Assegure-se de que as pessoas que montam o accionamento e efectuam a sua manutenção e operação cumprem estas instruções. Conserve as instruções num local onde estejam sempre acessíveis para consulta. A protecção contra esmagamento e roçamento tem que estar totalmente assegurada após a montagem do accionamento com o portão.
Montagem da placa de base: página 2, fig. 4 A B Montagem do accionamento na placa de base: página 2, fig. 4 C Desbloqueio: página 2, fig. 6 Interruptor de fim de curso: página 2, fig. 7 + 10
Conteúdo da caixa de embalagem SLY300-24, SLY500-24 (1) (2) (3) (4) (5)
Os aparelhos de comando automático têm que ser separados da rede sempre que forem executados trabalhos de manutenção, como por exemplo a limpeza. A instalação de disposição fixa deverá integrar um dispositivo de corte para garantir um desligamento para todos os pólos mediante um interruptor (curso de abertura do contacto de pelo menos 3mm) ou um fusível separado.
MOTOR de accionamento (1x) Interruptor de fim de curso A ou (1) (1x) Interruptor de fim de curso B ou (2) (1x) Placa de assentamento para o motor de accionamento (1x) Saqueta dos acessórios
Primeira colocação em funcionamento: página 3, fig. 10 Trabalhos de manutenção: página 3, fig. 9 Dados técnicos: página 3 Certificado CE de conformidade: página 3 Peças sobressalentes: fig. 11
O accionamento do portão deslizante pode ser ligado por meio de botões, interruptores de chave, interruptores sem chave (radiofrequência) ou controlo remoto: Após o desacoplamento do accionamento com a respectiva chave, o portão pode ser aberto à mão. A sequência de funcionamento resultante do accionamento do aparelho de comando (controlo remoto, botão, etc.) depende das definições no sistema electrónico de comando.
Existem muitos factores que são determinantes para a escolha do accionamento de portão deslizante certo. O mais difícil num portão operacional é o "arranque. Uma vez em movimento, o portão passa a necessitar de bem menos força. • Tamanho do portão: o tamanho do portão constitui um factor muito importante. Um portão leve mas comprido requer muito mais força para ser deslocado (comprimento = +5m) do que um portão curto e pesado. O VENTO PODE TRAVAR OU RETER O PORTÃO E FAZER COM QUE SEJA NECESSÁRIA UMA FORÇA SUBSTANCIALMENTE MAIOR. • Peso do portão: a indicação do peso do portão representa apenas um valor característico aproximado que pode divergir muitíssimo das necessidades efectivas. Exemplo: um portão leve, que se desloca com dificuldade, necessita eventualmente de um accionamento maior do que um portão pesado com mobilidade elevada. • Influência da temperatura: as baixas temperaturas exteriores podem dificultar ou impossibilitar o arranque (modificações do solo, etc.). Neste caso, também deve ser previsto um accionamento de maiores dimensões. As elevadas temperaturas exteriores podem fazer actuar o dispositivo de protecção térmica mais cedo. • Frequência de funcionamento/factor de duração de ciclo: os accionamentos de portões deslizantes têm um factor máximo de duração de ciclo de aprox. 30% (p. ex. 30% de uma hora). ATENÇÃO: os accionamentos não estão preparados para funcionar prolongadamente com um o factor máximo de duração de ciclo (funcionamento contínuo). Se o accionamento aquecer excessivamente, desliga até voltar a alcançar a temperatura de ligação. A temperatura exterior e o portão representam grandezas determinantes para o factor de duração de ciclo efectivo. • Segurança: o accionamento do portão deslizante deve ser protegido por meio de uma lâmpada pisca-pisca, réguas de contactos e eventuais barreiras fotoeléctricas adicionais. Respeite impreterivelmente as normas e disposições que se lhe aplicam. • Comando: o comando foi concebido, tendo especificamente em conta os aspectos de segurança. Está localizado sob a tampa do accionamento e dispõe de pré-cablagem para uma montagem à direita (motor à direita do portão). LISTA DE VERIFICAÇÕES / INSTALAÇÃO – PREPARATIVOS 1 - 2 Antes da montagem, verifique a integridade do conteúdo da embalagem adquirida. 1 Certifique-se de que o portão funciona impecavelmente. O portão deve deslocar-se de modo regular e sem quaisquer impedimentos, não podendo ficar preso em nenhum ponto. Não se esqueça de que a altura do solo pode aumentar alguns centímetros durante o Inverno. A fim de evitar movimentos pendulares indesejáveis, o portão deverá ser sólido e, tanto quanto possível, isento de folga. Quanto melhor for a mobilidade do batente mais precisa poderá ser a regulação da força. Aponte os materiais, de que ainda necessita, e providencie-os antes de iniciar a montagem. Parafusos de ancoragem de fixação por cola (buchas sólidas), parafusos, encostos, cabos, caixas de distribuição, ferramentas, etc. 2 SINOPSE DA MONTAGEM 3 - 5 + 10 INSTRUÇÕES IMPORTANTES PARA UMA MONTAGEM SEGURA. ATENÇÃO! UMA MONTAGEM ERRADA PODE CAUSAR FERIMENTOS GRAVES! O accionamento tem que ser posicionado no muro por forma a não haver peças salientes na abertura do portão. O motor é montado na placa de base inserida. A cremalheira ilustrada deve ser instalada no portão mediante o dispositivo de fixação. Verifique qual é a altura de montagem ideal para a cremalheira no portão e averigúe as medidas de montagem para a unidade do motor e a placa de base. Caso a estrutura do portão não seja propícia à fixação de uma cremalheira, deverá ser montado um perfil de fixação (cantoneira, tubo perfilado etc.).
MONTAGEM DA PLACA DE BASE DO ACCIONAMENTO
+ B A placa de base do accionamento pode ser betonada ou eventualmente soldada. A sinopse da montagem mostra o local habitual da placa de base. A base em betão deverá ter um tamanho correspondente (aprox. 50cmx50cmx50cm). Nota: Se não for possível determinar com precisão a altura da base e a distância em relação ao portão antes da montagem, convém montar primeiro as cremalheiras e só depois betonar a placa de base. As cremalheiras são pressionadas para dentro cerca de 40mm mediante os distanciadores. A distância entre o rebordo inferior da cremalheira e a placa de base é de aprox. 8 - 9cm. A placa de base poderá ser adaptada posteriormente em altura e profundidade o correspondente a alguns centímetros, mas ainda assim deverá trabalhar com a máxima exactidão. MONTAGEM DA UNIDADE DO MOTOR E DA ENGRENAGEM O accionamento é colocado sobre os pinos roscados da placa de base. Deve ajustar a altura de forma a que haja uma distância de 4 C aprox. 1 - 2 mm entre a roda dentada e a cremalheira. O peso do portão não pode incidir sobre a roda dentada! Com os furos oblongos, o accionamento pode ser ajustado de forma a que a posição em relação à cremalheira corresponda às medidas de montagem. MONTAGEM DA CREMALHEIRA 5 A forma mais fácil de instalar a cremalheira é a seguinte: posicione-a sobre a engrenagem de accionamento do motor, desbloqueie o motor e aparafuse-a por etapas, deslocando o portão com a cremalheira colocada. Desta forma pode ser assegurado um engate perfeito entre a calha dentada e a roda dentada. Assinale sempre os pontos de fixação ao mesmo tempo. DESBLOQUEIO DO ACCIONAMENTO (ACCIONAMENTO MANUAL) 6 Encontra-se instalado um mecanismo de desbloqueio com fechadura para que possa accionar o portão manualmente em caso de falha de corrente. O desbloqueio é ilustrado na figura 6. É solto um acoplamento que representa a ligação entre a roda dentada e a engrenagem. Desbloquear: insira e rode a chave cilíndrica 180 graus. Gire em seguida também a alavanca de desarme 180 graus. Pronto. MONTAGEM DOS INTERRUPTORES DE FIM DE CURSO (NO PORTÃO) 7 + 10 Os interruptores de fim de curso são montados tal como ilustrado na figura 7A-C, 10A+B. Um imã de interruptor de fim de curso é designado por A (1) e o outro por B (2). Encaixe os interruptores de fim de curso na cremalheira onde estará aproximadamente localizada a posterior posição final. O imã aponta para o motor. O interruptor (contacto) encontra-se no centro do motor. Aparafuse o estribo de fixação primeiro apenas de forma provisória ou encaixe-o só ligeiramente na cremalheira. Atenção: Atente na montagem dos ímanes na cremalheira (fig. 10A+B). Íman A (1) = esquerda Íman B (2) = direita Atenção: o portão deslizante deverá ter um curso delimitado, ou seja, não pode deslocar-se para fora da guia. Tem que haver um encosto final de ambos os lados!
ANTES DE COMEÇAR Alimentação de tensão Tensão de saída Potência Consumo de corrente Binário Velocidade de rotação do motor Velocidade Ciclos (plena carga) Temperatura de serviço Classe de protecção Tipo de protecção Peso Comprimento do batente Peso máx. do batente com comprimento máx. (incl.20% de reserva)
12 50 -20°C/+55°C I 44 8 8 500
PRIMEIRA COLOCAÇÃO EM FUNCIONAMENTO Declaração de Conformidade
Teste o funcionamento à mão no portão depois de desbloquear o accionamento. A activação eléctrica só é possível através do comando fornecido junto. Ligação eléctrica: ver manual do comando Certifique-se de que são sempre respeitadas as prescrições de segurança relativas à instalação no âmbito da mecânica e da electricidade. fig.8 TRABALHOS DE MANUTENÇÃO A mecânica do accionamento é isenta de manutenção. Verifique regularmente (todos os meses) a fixação sólida das ferragens do portão e do accionamento. Desbloqueie o accionamento e teste o funcionamento do portão. Só um portão com boa mobilidade poderá trabalhar correctamente com um accionamento. O accionamento não é um substituto para um portão inoperante. Um portão deslizante também pode ser protegido pelo próprio cliente através de medidas próprias. (vedação, muro, etc.). Ver fig.9
Os automatismos para portões de garagem das séries SLY300-24, SLY500-24 enunciados estão em conformidade com as prescrições aplicáveis das normas EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN603351: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1. Estão igualmente em conformidade com as disposições das directivas europeias
2006/95/EC, 2004/108/EC, 1999/5/EG Declaração de Incorporação
Os automatismos para portões só poderão ser declarados em conformidade com o disposto na directiva "Máquinas", 89/392/CEE, e respectivas redacções posteriores, caso tenham sido instalados e revistos de acordo com as instruções do fabricante, e desde que sejam empregados com portões que tenham igualmente sido instalados e revistos de acordo com as instruções do fabricante. O declarante atesta, com a sua assinatura, a conformidade do aparelho mencionado supra e de todos os demais acessórios enunciados no manual, com as normas e prescrições regulamentares supracitadas. B.P.Kelkhoff Manager, Regulatory Affairs Chamberlain GmbH D-66793 Saarwellingen August, 2008
© Chamberlain GmbH 2009
