Producttype	Draadloze Industriële Hoekschroevendraaier
Merk	Makita
Model	BFL301F
Afmetingen (L x B x H)	477 mm x 72 mm x 98 mm
Netto gewicht (zonder accu)	2,0 kg
Voeding	Lithium-ion accu 14,4 V (apart verkrijgbaar)
Onbelast toerental	260 min⁻¹
Aanhaalmoment (harde verbinding)	16 - 30 N·m
Aanhaalmoment (zachte verbinding)	16 - 30 N·m
Aandrijfvierkant	9,5 mm (3/8 inch)
Beoogd gebruik	Schroeven in hout, metaal en kunststof
Koppeling	Automatische stop bij vooringesteld koppel
LED-lamp	Geïntegreerd, gaat aan met trekker, uit na 10 s
LED-indicatoren en geluidssignaal	Geeft laadstatus, aandraaien, waarschuwingen aan
Koppelinstelling	Via draaibare ring en stelhandgreep (optioneel)
Draairichtingschakelaar	Hendel voor vooruit/achteruit en neutraalstand
Geluidsdrukniveau (LpA)	74 dB(A), onzekerheid K=3 dB(A)
Trillingen (schroeven zonder slag)	≤ 2,5 m/s², onzekerheid K=1,5 m/s²
Onderhoud en reiniging	Afvegen met droge doek; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkend Makita-servicecentrum; gebruik originele Makita-onderdelen
Aanbevolen accessoires	Makita accu en lader, stelhandgreep, beschermkap, hoekkopset (voor BFL201F)

Veelgestelde vragen - BFL301F MAKITA

Hoe stel ik het aanhaalmoment in op de BFL301F?

Verwijder eerst de accu. Draai de schroef van de ring los, draai de ring tot de opening zichtbaar wordt. Plaats de accu terug, druk op de trekker en laat los om de opening uit te lijnen. Verwijder de accu, steek de stelhandgreep in de opening en draai met de klok mee om het koppel te verhogen, tegen de klok in om te verlagen. Lijn de rand van de ring uit met het gewenste nummer, plaats de accu terug en controleer met een tester. Draai de schroef vast.

Hoe installeer en verwijder ik de accu?

Om de accu te verwijderen, schuif de knop aan de voorkant en trek de accu eruit. Om te installeren, lijn de lip uit met de inkeping aan de binnenkant van de behuizing en schuif tot deze vastklikt (klik). Zorg dat het rode deel van de knop niet meer zichtbaar is. Nooit kracht zetten.

Wat betekent het langzaam knipperende paarse LED-lampje?

Dit is een waarschuwing voor een laag laadniveau van de accu. Vervang de accu door een volledig opgeladen exemplaar. Een lang geluidssignaal gaat samen met het knipperen.

Hoe verander ik de draairichting?

Gebruik de draairichtingschakelaar. Duw hem naar kant A voor draaien met de klok mee (vastdraaien), naar kant B voor tegen de klok in (losdraaien). De neutraalstand vergrendelt de trekker. Verander alleen van richting als het gereedschap volledig stilstaat.

Hoe maak ik het gereedschap schoon?

Gebruik een droge doek om vuil van de behuizing en de lens van de lamp te vegen. Gebruik nooit benzine, wasbenzine, thinner, alcohol of soortgelijke producten die het gereedschap kunnen verkleuren, vervormen of doen barsten.

Waarom raakt de accu snel leeg?

Dit kan komen door intensief gebruik of een versleten accu. Laad de accu op voordat deze helemaal leeg is. Als het probleem aanhoudt, vervang de accu. Het langzame paarse lampje geeft een laag niveau aan.

Welke type doppen gebruiken?

Gebruik doppen met een aandrijfvierkant van 9,5 mm (3/8 inch). Plaats de dop op het aandrijfvierkant door te duwen terwijl u de pin indrukt tot deze vastklikt. Om te verwijderen, trekken terwijl u de pin indrukt.

Kan ik in metaal schroeven met dit gereedschap?

Ja, het gereedschap is bedoeld voor schroeven in hout, metaal en kunststof. Gebruik het juiste koppel en houd het gereedschap stevig vast. Voor metaaltoepassingen boor indien nodig een voorboring.

Waar vind ik reserveonderdelen en kan ik het gereedschap laten repareren?

Reparaties en onderhoud moeten worden uitgevoerd door een erkend Makita-servicecentrum. Gebruik uitsluitend originele Makita-onderdelen. Raadpleeg de Makita-website of neem contact op met de dichtstbijzijnde klantenservice.

Wat te doen als het gereedschap plotseling stopt en het lampje snel rood knippert?

Dit is een indicatie van oververhitting van de motor of regelaar. Verwijder onmiddellijk de accu en laat het gereedschap afkoelen. Als het probleem aanhoudt, breng het naar een erkend servicecentrum.

GEBRUIKSAANWIJZING BFL301F MAKITA

Verklaring van algemene gegevens

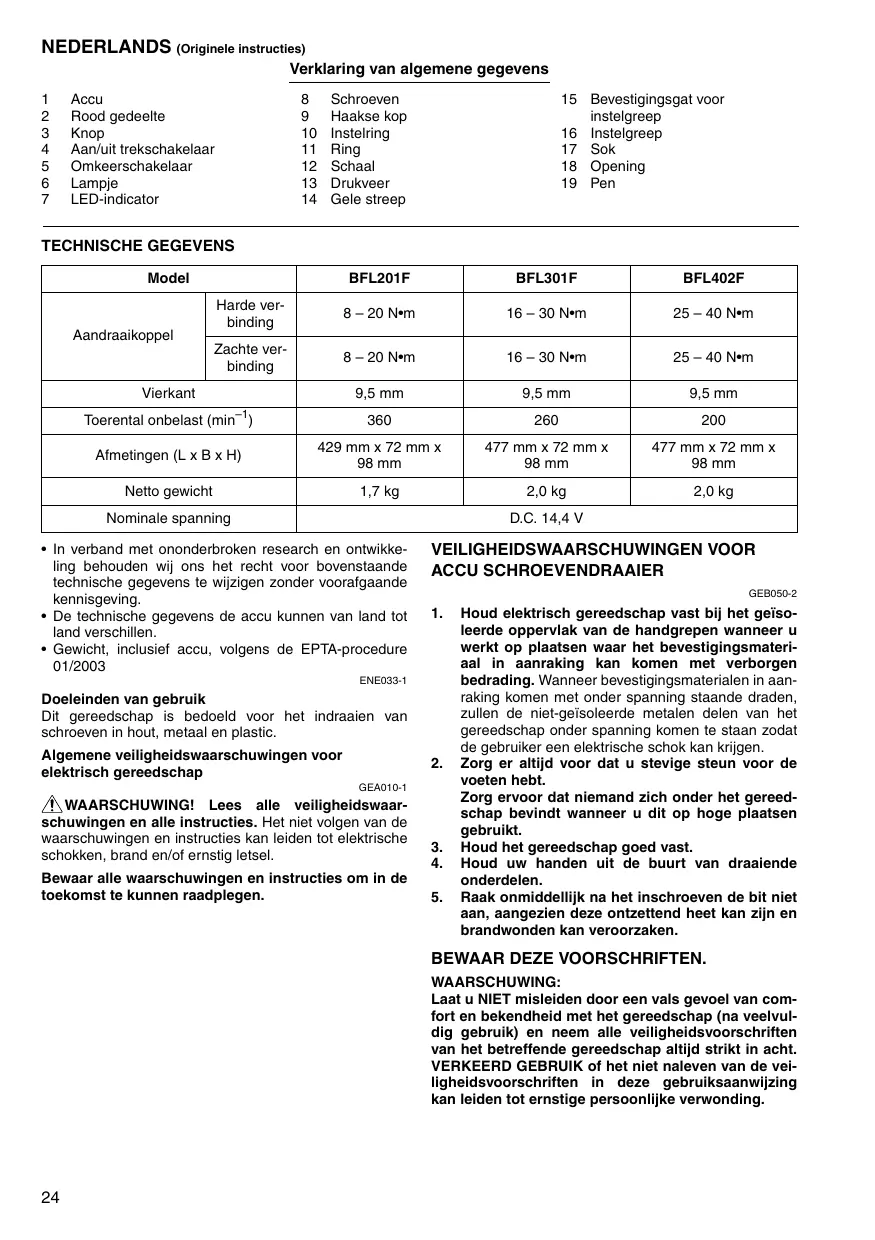

1	Accu	8	Schroeven	15	Bevestigingsgat voor instelgreep
2	Rood gedeelte	9	Haakse kop
3	Knop	10	Instelring	16	Instelgreep
4	Aan/uit trekschakelaar	11	Ring	17	Sok
5	Omkeerschakelaar	12	Schaal	18	Opening
6	Lampje	13	Druveer	19	Pen
7	LED-indicator	14	Gele streep

TECHNISCHE GEGEVENS

Model		BFL201F	BFL301F	BFL402F
Aandraaikoppel	Harde ver- binding	8 – 20 N·m	16 – 30 N·m	25 – 40 N·m
	Zachte ver- binding	8 – 20 N·m	16 – 30 N·m	25 – 40 N·m
Vierkant		9,5 mm	9,5 mm	9,5 mm
Toerental onbelast (min-1)		360	260	200
Afmetingen (L x B x H)		429 mm x 72 mm x 98 mm	477 mm x 72 mm x 98 mm	477 mm x 72 mm x 98 mm
Netto gewicht		1,7 kg	2,0 kg	2,0 kg
Nominale spanning		D.C. 14,4 V

In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaandeKennisveging.
- De technische gegevens de accu können van land tot land verschillen.
Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003

ENE033-1

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het indraaien van schroeven in hout, metaal en plastic.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

GEA010-1

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

1. Houd elektrisch gereedschap vast bij het geisoleerde oppervlak van de handgrepen wanneer u werkt opplaaten waar het bevestigingsmaterial in aanraking kan komen met verborgen bedrading. Wonneer bevestigingsmaterialen in aanraking komen met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
2. Zorg er algid voor dat u stevige steun voor de voeten heb.

Zorg ervoor dat niemand zich onder het gereed-schap befindt wanneer u dit op hoge plaatsen gebruikt.

1. Houd het gereedschap goed vast.
2. Houd uw handen uit de buurt van draaiende onderdelen.
3. Raak onmiddelijk na het inschroeven de bit Niet aan, aangezien deze ontzettend heet kan zijn en brandwonden kan veroorzaken.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap aktijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige personlijkke verwonding.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
2. Neem de accu nicht uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zichs een ontploffing veroorzaken.
4. Als er elektrólyt in uw ogen is terecht gekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen.

Kortsluiting van de accu kanoorzaak zich van een groote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet op plaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.
4. Gebruik nooit een beschadigde accu.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, za hij minder lang meegaan.
3. Laad de accu op bij een kamertemporatuurussen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap at te stellen of te controlen.

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap altijd uit alvorens de accu te installereren of te verwijderen.
• Om de accu te verwijderen, haalt u deze uit het gereed-schap terwijl u de knop op de voorkant van de accu-versift.
• Om de accu te installereren, doet u de tong op de accu overeenkomen met de groef in het huis van het gereedschap, en dan schuift u de accu erin. Schuif de accu zo ver möglichelijk erin totdat deze op+zijnplaats vastklijk. Als het rode gedeelte op de bovenkant van de knop nog zichtaaar is, zit de accu Niet volledig erin. Schuif hem volledig erin totdat het rode gedeelte Niet meer zichtaaar is. Als u dit Niet doet, kan de accu per ongeluk eruit vallen en uzelf of andere Personen in uw omgeving verwonden.
• Als de accu moeilijk in de houder gaat, moet u niet proberen om hem met geweld erin te duwen. Als de accu eriet gemakkelijk ingaat, betekent dit dat u hem niet op de juiste wijze erin steekt.

Werking van de trekschakelaar (Fig. 2)

LET OP:

• Alvorens de accu in het gereedschap teplaatsen,要去 altijd controeren of de aan/uit trekschakelaar juist werkert en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap te starten drukt u gewoon de aan/uit trekschakelaar in. Laat de aan/uit trekschakelaar los om het gereedschap te stoppen.

Werking van de omkeerschakelaar (Fig. 3)

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekommen. Indien u de draairichting verandert verwijl de schroefbit nog draait, kan het gereedschap beschadigd raken.
• Zet de omkeerschakelaar algid in de neutrale stand wanner het gereedschap Niet worden gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf zichde A voorrechtse draairichting, en vanaf zichde B voor linkse draairichting.

Wanneer de omkeerschakelaar in de neutrale stand staat, kan de aan/uit trekschakelaar nicht worden ingedrukt.

Aanzetten van de lamp (Fig. 4)

LET OP:

• Kijk Niet direct in het Licht van de lamp.

Druk de aan/uit trekschakelaar in om de lamp aan te zieten. De lamp blij branden zolang als u de aan/uit trekschakelaar ingedrukt houdt. De lamp gaat automatischuit 10 seconden na het loslaten van de aan/uit trekschakelaar.

OPMERKING:

• Gebruik een droge doeok om vuil op de lamplens eraf te vegen. Pas op dat u geen krassen maakt op de lampens, sondern de verlichtingssterkte daardoor kan verminderen.

De LED-indicator/Pieptoon van het gereedschap geen de volgende functies aan.

LED-indicator/Pieptoon (Fig. 5)

Status van LED-indicator/pieptoon		Functie	Status	Te nemen maatregel
LED-indicator	Piepton
Brandt achefter-eenvolgensGroen→Rood→Blauw→Wit.	Een reekszeer kortepieptonen	Controleer LED, de kleur en de pieptoon (wan- neer u de aan/uit trek-schakelaar voor het eerst intrekt nadat u een accu in het gereedschap hebt gestoken).	Controleer dat de LED groen, rood, blauw en wit brandt en de pieptoon klinkt.	—
Brandt groen gedurende ongeveer 1 seconde.	—	Automatisch stoppen met aandraaien	Deze functie treedt in werkung wanner het vooraf ingestelde aandraaikoppel is bereikt en de schroef volledig is aangedraaid. Hierdoor wordt voorkomen dat de schroef te vast worden aange-draaid.	—
Knippert lang-zaam paars.	Een reeks Lange pieptonen	Waarschuwing voor accuracapaciteit	Toont de geschikteijd voor het verwangen van de accu wanner de accurspanning zwak geworden is.	Vervang de accu door een volledig opgela-den accu.
Brandt paars.	Een lange piepton	Controleren van de restereende.accuspanning en automatisch stoppen	Deze functie treedt in werkung wanner de accu bijna leeg is. Het gereedschap slopt dan onmiddelijk.	Vervang de accu door een volledig opgela-den accu.
Brandt beur-te-lings in rood en groen.	Een reeks korte pieptonen	Neutraliseren van het regelmechanisme	Wanner een abnormale verla-ging van de accurspanning om een of andere reden opttreedt, treedt deze functie in werkung en za het gereedschap stoppen.	Vervang de accu door een volledig opgela-den accu.
		Storing in de motor.	Deze functie treedt in werkung wanner de motor defect is.	Ga met het gereedschap maar een erkend Makita-servicecentrum.
Knippert snel in rood.	Een reeks korte pieptonen	Oververhitting	Deze functie treedt in werkung wanner de temperatuur van het regelmechanisme of van de motor te hoog worden en de motor stopt.	Haal de accu onmid-delloijk eruit en LAST het gereedschap afkoe-len.
Knippert beur-te-lings rood en geel.	Een lange piepton	Waarschuwing voor onvoldoende bevesti-gen.	Het bevestigen gebeurt onvol-doende wanner de aan/uit trek-schakelaar van het gereedschap wordt losgelaten voordat de kop-peling in werkung treedt.	—
		Dubbeltellingdetectie	Deze functie treedt in werkung wanner een schroef opniew wordt vastbezet na reeds te+zijn bevestigd.	—

Instellen van het aandraaikoppel

Wanner u kolomschroeven, houtschroeven, zeskante boute n.d. met een gespecifieerd aandraaikoppel wilt aandraaien, moet u het aandraaikoppel als volgt instellen.

1. Haal de accuuit het gereedschap.
2. Draai de bevestigingsschroef van de ring los en verwijder de schroef. (Alleen voor model BFL201F: Draai de twee schroeven los waarmee de ring is vastgezet.) (Fig. 6)
3. Draai met de hand de ring op de voorkant van het gereedschap zodate het gat onder de ring zichtaar worden.
4. Installeer de accu en druk de aan/uit trekschakelaar in. Laat de aan/uit trekschakelaar los zodat de instel- ring draait en het gat zichtaar worden zoals afgebeeld (Fig. 7). Haal daarna de accu eruit.
5. Gebruik de los verkrijgbare instelgreep om het aandraaikoppel in te stellen. Steek de pen van de instelgreep in het gat op de voorkant van het gereedschap. Draai daarna de instelgreep maar rechts om een groter aandraaikoppel in te stellen, ofaar links om een kleiner aandraaikoppel in te stellen.(Fig.8)
6. Doe de rand van de afstelring overeenkomen met het gewenste cijfer op de aandraaikoppelschaal.
7. Installeer de accu en gebruik een aandraaikoppel-testapparaat om te controlleren of het aandraaikoppel is ingesteld.
8. Draai de ring zodanig dat het bevestigingsgat voor de instelgreep is afedegt. Houd de bevestigingsring op zijn plaat en zet deze vast met de schroef.

OPMERKING:

• De cijfers op de aandraaikoppelschaal dienen als een leidraad voor het instellen van het gewenste aandraaikappel.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Selecteren van de juiste suk

Bij sommige modellen zijn er verschilnde soften soken beschikbaar voor diverse toepassingen. Selecteer en monteer de suk die geschikt is voor uw toepassing.

Installeren of verwijderen van de suk (Fig. 9)

Om de suk te installereren, duwt u met de ene hand de suk op de vierkante aandrijfkop van het gereedschap terwijl u met de andere hand de pen op de vierkante aandrijfkop indrukt, totdat de suk op zich plaatsvergrendelt. Om de suk te verwijderen, trekt u deze gewoon eraf terwijl u de pen op de vierkante aandrijfkop ingedrukt houdt.

BEDIENING

Houd het gereedschap stevig vast enplaats de suk over de bout of moer. Schakel verzolgens het gereedschap in. Wanner de koppeling ingrijpt, za de motor automatisch stoppen. Laat daarna de aan/uit trekschakelaar los. (Fig. 10)

OPMERKING:

• Houd het gereedschap met zijn vierkante aandrijvingrecht op de bout of moer geplaatst, odomat de bout ofmoer anders beschadigd kan raken.

Toelaatbare aandraaicapaciteiten

Gebruik het gereedschap binnen het bereik van de draaiingshoek tot maximaal 360^ . Als u het gereedschap gebuikt boven de bovengrens van dit bereik, werkdt de koppeleling niet. Het gereedschap kan tevens Niet voldoende aandraaikoppel leveren (LED-indicator knippert langzaam paars of brandt paars).

OPMERKING:

• De draaiingshoek is de hoek waar bij een schroef/bout draait wanneer het gereedschapussen 50% en 100% van het gewenste koppel bereikt.
• Bij gelebruik van een accu op lage temperatuur, kennen het waarschuwingslampje en de zoemer soms een waarschuwing voor te laag accuvermogen geven zodate het gereedschap onmiddelijk za stoppen. In dit geval kan de aandraaicapaciteit lager zich dan is gespecifieerd in deze handleiding, ook wonneer een opgeladen accu worden gelebruikt.

ONDERHOUD

LET OP:

Zorg aktijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, verrormingen en barsten worden zerooorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita verranggingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor personeelijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemd doel.

Wenst umeer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita servicecentrum.

Originele Makita accu en acculader
Instelgreep
- Beschermkap
Haakse kopmontage (Alleen voor model BFL201F)

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Tijdens het werken kan het geluidsniveau 80 dB (A) overschrijden.

Model BFL301F

Geluidsdrukniveau (L_pA) : 74 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Tijdens het werken kan het geluidsniveau 80 dB (A) overschrijden.

Draag oorbeschemers

ENG900-1

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Toepassing: schroeven zonder slag

Trillingssemissie (a_h) : 2,5 m/s² of lager

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemmissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstell-ing.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschellen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroifen ter beschemming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkstandigheden (rekencing houdend met allefasen van de bedrijsfscyclus, zoals teijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draaait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Accu haakse schroevendraaier

Voldoen aan de volgende Europese richtlijnen: 2006/42/EC

En zijn gefabricieerd in overeenstemming met de vol-gende normen of genormaliseerde documenten: EN60745

De technische documentationie worden bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
