BEDIENUNGSANLEITUNG BFL301F MAKITA

Akku-Winkelschrauber Betriebsanleitung

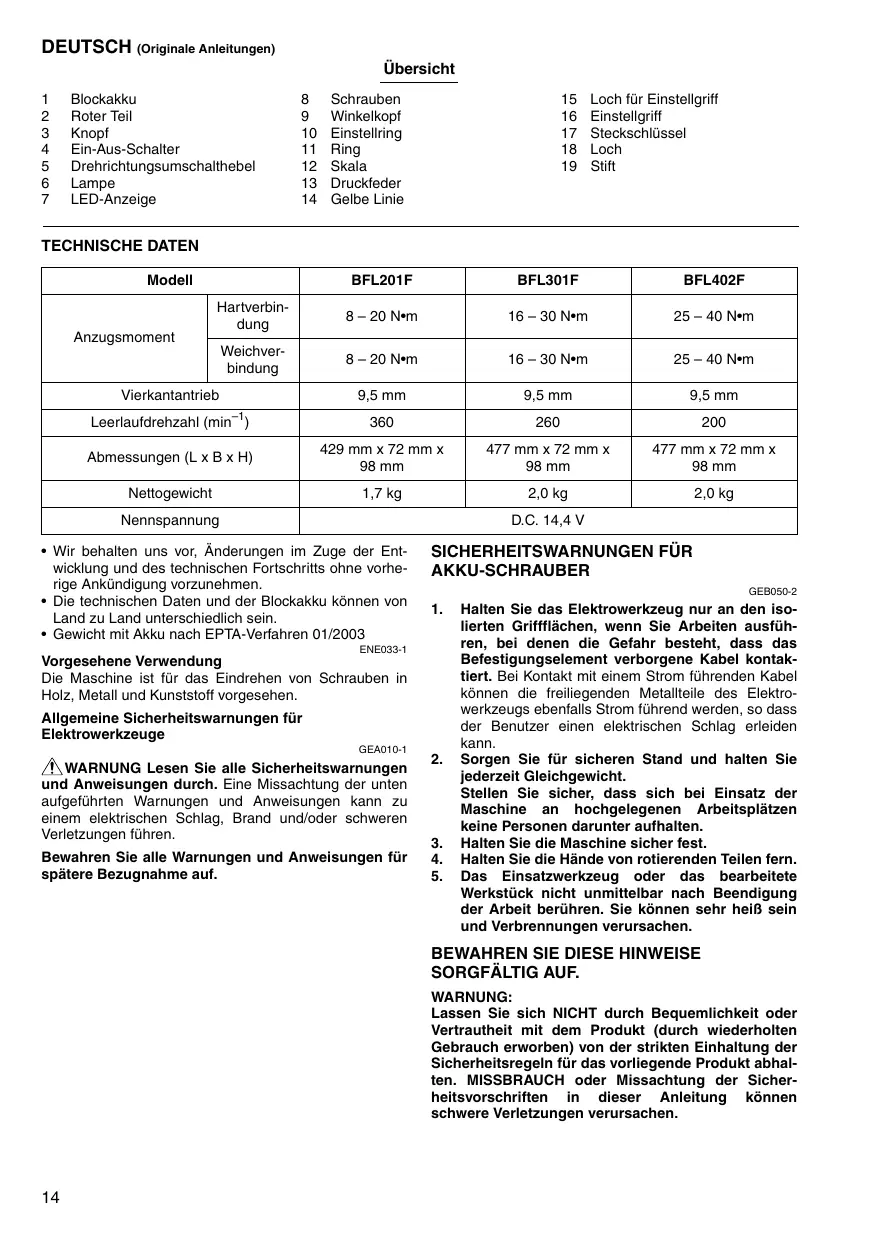

DEUTSCH (Originale Anleitungen) Übersicht

Blockakku Roter Teil Knopf Ein-Aus-Schalter Drehrichtungsumschalthebel Lampe LED-Anzeige

Schrauben Winkelkopf Einstellring Ring Skala Druckfeder Gelbe Linie

Loch für Einstellgriff Einstellgriff Steckschlüssel Loch Stift TECHNISCHE DATEN Modell BFL201F BFL301F BFL402F Hartverbindung 8 – 20 N•m 16 – 30 N•m 25 – 40 N•m Weichverbindung 8 – 20 N•m 16 – 30 N•m 25 – 40 N•m 9,5 mm Anzugsmoment Vierkantantrieb 9,5 mm 9,5 mm Leerlaufdrehzahl (min–1)

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Die technischen Daten und der Blockakku können von Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003

SICHERHEITSWARNUNGEN FÜR

ENE033-1 Vorgesehene Verwendung Die Maschine ist für das Eindrehen von Schrauben in Holz, Metall und Kunststoff vorgesehen. Allgemeine Sicherheitswarnungen für Elektrowerkzeuge GEA010-1 WARNUNG Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann. Sorgen Sie für sicheren Stand und halten Sie jederzeit Gleichgewicht. Stellen Sie sicher, dass sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen keine Personen darunter aufhalten. Halten Sie die Maschine sicher fest. Halten Sie die Hände von rotierenden Teilen fern. Das Einsatzwerkzeug oder das bearbeitete Werkstück nicht unmittelbar nach Beendigung der Arbeit berühren. Sie können sehr heiß sein und Verbrennungen verursachen.

BEWAHREN SIE DIESE HINWEISE

SORGFÄLTIG AUF. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

ENC007-6 WICHTIGE SICHERHEITSVORSCHRIFTEN

Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind. Unterlassen Sie ein Zerlegen des Akkus. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren. Der Akku darf nicht kurzgeschlossen werden: (1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird. Keinen beschädigten Akku benutzen.

BEWAHREN SIE DIESE HINWEISE

SORGFÄLTIG AUF. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden. FUNKTIONSBESCHREIBUNG VORSICHT:

• Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist. Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen.
• Ziehen Sie den Akku zum Abnehmen von der Maschine ab, während Sie den Entriegelungsknopf an der Vorderseite verschieben.
• Richten Sie zum Einsetzen des Akkus dessen Führungsfeder auf die Nut im Maschinengehäuse aus, und schieben Sie den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Wenn der rote Teil an der Oberseite des Knopfes sichtbar ist, ist der Akku nicht richtig eingerastet. Schieben Sie den Akku vollständig ein, bis der rote Teil verschwindet. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet. Schalterfunktion (Abb. 2) VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, dass der Ein-Aus-Schalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt. Zum Einschalten der Maschine drücken Sie einfach den Ein-Aus-Schalter. Zum Ausschalten lassen Sie den EinAus-Schalter los. Drehrichtungsumschalterfunktion (Abb. 3) VORSICHT:
• Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.
• Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch laufender Maschine kann die Maschine beschädigt werden.
• Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung. Diese Maschine besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalters für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalters ist der Ein-Aus-Schalter verriegelt. Aufleuchten der Lampen (Abb. 4) VORSICHT:
• Blicken Sie nicht direkt in das Licht oder die Lichtquelle. Betätigen Sie den Ein-Aus-Schalter, um die Lampe einzuschalten. Die Lampe bleibt erleuchtet, solange der EinAus-Schalter gedrückt gehalten wird. Die Lampe erlischt etwa 10 Sekunden nach dem Loslassen des Ein-AusSchalters automatisch. HINWEIS:
• Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.

LED-Anzeige / Pieptongeber (Abb. 5) LED-Anzeige / Pieptongeber an der Maschine zeigen die folgenden Funktionen an. Zustand von LED-Anzeige/Pieptongeber LED-Anzeige Pieptongeber Leuchtet der Reihe nach in Grün Rot Blau Weiß auf. Eine Folge sehr kurzer Pieptöne Leuchtet etwa eine Sekunde lang in Grün auf.

Funktion Zustand Maßnahme Überprüfung von LED, Leuchte und Pieptongeber (bei der ersten Betätigung des Ein-Aus-Schalters nach dem Einsetzen eines Akkus in die Maschine). Sicherstellen, dass die grüne, rote, blaue, weiße LED aufleuchtet und der Pieptongeber ordnungsgemäß ertönt.

Diese Funktion wird aktiviert, wenn die Maschine das vorgegebene AnzugsAnzugs-Abschaltautomatik moment erreicht hat und der normale Anzugsvorgang beendet ist, um Überdrehen zu verhindern.

Blinkt langsam in Violett. Zeigt die angemessene Zeit Eine Folge lanzum Auswechseln des Warnung für Akkukapazität ger Pieptöne Akkus an, wenn die Akkuleistung nachlässt. Den Akku durch einen voll aufgeladenen ersetzen. Leuchtet in Violett auf. Langer Piepton Diese Funktion wird aktiÜberprüfen der Akku-Rest- viert, wenn der Akku kapazität, Abschaltautonahezu erschöpft ist. Dabei matik bleibt die Maschine unverzüglich stehen. Den Akku durch einen voll aufgeladenen ersetzen. Anti-Rücksetzung der Steuerung Diese Funktion wird aktiviert, wenn aus irgendeinem Grund ein ungewöhnlicher Akkuspannungsabfall auftritt und die Maschine anhält. Den Akku durch einen voll aufgeladenen ersetzen. Motorausfall Diese Funktion wird bei einem Motorausfall wirksam. Bringen Sie die Maschine zu einem autorisierten MakitaKundendienstzentrum. Überhitzen Diese Funktion ist wirksam, wenn die Temperatur des Steuergerätes oder Motors auf einen hohen Wert steigt und die Maschine stehen bleibt. Den Akku sofort abnehmen, und die Maschine abkühlen lassen. Warnung vor unzureichender Befestigung Die Befestigung wird beendet, wenn der Ein-AusSchalter der Maschine vor der Kupplungsaktivierung losgelassen wird.

Doppelanzugserkennung Diese Funktion wird wirksam, wenn eine bereits angezogene Schraube erneut angezogen wird.

Leuchtet abwechselnd in Rot und Grün auf. Blinkt schnell in Rot. Eine Folge kurzer Pieptöne Eine Folge kurzer Pieptöne Blinkt abwechLanger Piepselnd in Rot ton und Gelb.

Einstellen des Anzugsmoments BETRIEB Wenn Sie Maschinenschrauben, Holzschrauben, Sechskantschrauben usw. mit vorgegebenem Drehmoment anziehen wollen, stellen Sie das Anzugsmoment wie folgt ein.

1. Nehmen Sie zuerst den Akku von der Maschine ab.

2. Lösen und entfernen Sie die Schraube, die den Ring

sichert. (Nur für BFL201F die zwei Schrauben lösen, die den Ring sichert) (Abb. 6)

3. Drehen Sie den Ring am Vorderende der Maschine

von Hand, so dass ein Loch unter dem Ring sichtbar wird.

4. Bringen Sie den Akku an, und drücken Sie den EinAus-Schalter. Lassen Sie den Schalter los, so dass

der Einstellring sich dreht und das Loch sichtbar wird, wie in der Abbildung dargestellt (Abb. 7). Nehmen Sie dann den Akku ab.

5. Benutzen Sie den gesonderten Einstellknopf zur Einstellung des Anzugsmoments. Führen Sie den Stift

des Einstellknopfes in das Loch an der Vorderseite des Werkzeugs ein. Drehen Sie dann den Einstellknopf im Uhrzeigersinn, um das Anzugsmoment zu erhöhen, oder entgegen dem Uhrzeigersinn, um das Anzugsmoment zu verringern. (Abb. 8)

6. Richten Sie die Kante des Einstellrings auf die

gewünschte Zahl der Anzugsmomentskala aus.

7. Setzen Sie den Akku ein, und vergewissern Sie sich

mit Hilfe eines Anzugsmomentprüfers, dass das korrekte Anzugsmoment eingestellt worden ist.

8. Drehen Sie den Ring so, dass das Loch für den Einstellgriff verdeckt ist. Halten Sie dann den Ring fest,

und sichern Sie ihn mit der Schraube. Halten Sie das Werkzeug mit festem Griff, und setzen Sie den Steckschlüsseleinsatz auf die Schraube oder Mutter. Schalten Sie dann das Werkzeug ein. Wenn die Kupplung ausrückt, bleibt der Motor automatisch stehen. Lassen Sie dann den Ein-Aus-Schalter los. (Abb. 10) HINWEIS:

• Die Nummern auf der Anzugsmomentskala dienen lediglich als Anhaltspunkte für die Einstellung des gewünschten Anzugsmoments. MONTAGE VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten an der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist. Wahl des korrekten Steckschlüsseleinsatzes Je nach Anwendung sind für manche Modelle unterschiedliche Steckschlüsseleinsätze erhältlich. Wählen und installieren Sie den korrekten Steckschlüsseleinsatz für Ihre Anwendung. Anbringen und Abnehmen des Steckschlüsseleinsatzes (Abb. 9) Drücken Sie den Stift am Antriebsvierkant mit der einen Hand hinein, und schieben Sie den Steckschlüsseleinsatz zum Anbringen mit der anderen Hand auf den Antriebsvierkant der Maschine, bis er einrastet. Zum Abnehmen ziehen Sie den Steckschlüsseleinsatz einfach ab, während Sie den Stift am Antriebsvierkant hineindrücken. HINWEIS:
• Halten Sie das Werkzeug so, dass sein Vierkantantrieb gerade auf die Schraube oder Mutter gerichtet ist, weil anderenfalls die Schraube oder Mutter beschädigt wird. Grenzen der Anzugskapazität Benutzen Sie die Maschine innerhalb des Drehwinkelbereichs von bis zu 360°. Wird die Maschine oberhalb der Obergrenze dieses Bereichs benutzt, funktioniert die Kupplung nicht. Außerdem kann die Maschine kein ausreichendes Anzugsmoment entwickeln (LED blinkt langsam in Violett oder leuchtet in Violett auf). HINWEIS:
• Unter dem Drehwinkel versteht man den Winkel, um den sich eine Schraube dreht, wenn die Maschine 50 bis 100% des gewünschten Drehmoments erreicht.
• Bei Verwendung eines an niedrige Temperaturen angepassten Akkus kann manchmal eine Akkukapazitätswarnung durch Warnlampe und Pieptongeber ausgelöst werden, wodurch die Maschine sofort angehalten wird. In diesem Fall kann die Anzugskapazität unter der Spezifikation in dieser Anleitung liegen, selbst wenn ein voll aufgeladener Akku verwendet wird. WARTUNG VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von MakitaVertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden. ZUBEHÖR VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre MakitaKundendienststelle.
• Original-Makita-Akku und -Ladegerät
• Winkelkopfsatz (Nur für Modell BFL201F)

ENG905-1 Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745: Modell BFL201F, BFL402F Schalldruckpegel (LpA): 72 dB (A) Ungewissheit (K): 3 dB (A) Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiten. Modell BFL301F Schalldruckpegel (LpA): 74 dB (A) Ungewissheit (K): 3 dB (A) Der Lärmpegel kann während des Betriebs 80 dB (A) überschreiten. Gehörschutz tragen ENG900-1 Vibration Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745: Arbeitsmodus: Schraubbetrieb ohne Schlag Vibrationsemission (ah): 2,5 m/s2 oder weniger Ungewissheit (K): 1,5 m/s2 ENG901-1

• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Maschinen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG:
• Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschiene vom angegebenen Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschiene zusätzlich zur Betriebszeit).

ENH003-12 Nur für europäische Länder EG-Übereinstimmungserklärung Wir, die Firma Makita als verantwortlicher Hersteller, erklären, dass die folgende(n) Makita-Maschine(n): Bezeichnung der Maschine: Akku-Winkelschrauber Modell-Nr./ Typ: BFL201F, BFL301F, BFL402F der Serienproduktion entstammen und den folgenden europäischen Richtlinien entsprechen: 2006/42/EG und gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt werden: EN60745 Die technische Dokumentation befindet sich im Bestand unserer autorisierten Vertretung in Europa, nämlich: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, England
