Tipo di prodotto	Avvitatore Industriale ad Angolo Senza Fili
Marca	Makita
Modello	BFL301F
Dimensioni (L x l x H)	477 mm x 72 mm x 98 mm
Peso netto (senza batteria)	2,0 kg
Alimentazione	Batteria agli ioni di litio 14,4 V (venduta separatamente)
Velocità a vuoto	260 min⁻¹
Coppia di serraggio (giunto rigido)	16 - 30 N·m
Coppia di serraggio (giunto flessibile)	16 - 30 N·m
Attacco quadro	9,5 mm (3/8")
Utilizzo previsto	Avvitatura in legno, metallo e plastica
Frizione	Arresto automatico alla coppia preimpostata
Lampada LED	Integrata, si accende con il grilletto, si spegne dopo 10 s
Spie LED e segnalatore acustico	Indicano stato di carica, serraggio, avvisi
Regolazione della coppia	Tramite anello rotante e impugnatura di regolazione (opzionale)
Invertitore del senso di rotazione	Leva per marcia avanti/indietro e posizione neutra
Livello di pressione sonora (LpA)	74 dB(A), incertezza K=3 dB(A)
Vibrazioni (avvitatura senza impatto)	≤ 2,5 m/s², incertezza K=1,5 m/s²
Manutenzione e pulizia	Pulire con un panno asciutto; non usare solventi
Parti di ricambio e riparabilità	Contattare un centro di assistenza autorizzato Makita; utilizzare solo ricambi Makita originali
Accessori consigliati	Batteria e caricabatteria Makita, impugnatura di regolazione, protezione, set testa angolare (per BFL201F)

Domande frequenti - BFL301F MAKITA

Come regolare la coppia di serraggio sul BFL301F?

Rimuovere prima la batteria. Allentare la vite dell'anello, ruotare l'anello per far apparire il foro. Reinserire la batteria, premere il grilletto quindi rilasciare per allineare il foro. Rimuovere la batteria, inserire l'impugnatura di regolazione nel foro e ruotare in senso orario per aumentare la coppia, antiorario per diminuire. Allineare il bordo dell'anello al numero desiderato, quindi reinserire la batteria e verificare con un tester. Serrare la vite.

Come installare e rimuovere la batteria?

Per rimuovere la batteria, far scorrere il pulsante anteriore ed estrarla. Per installare, allineare la linguetta con l'intaglio all'interno dell'alloggiamento e far scorrere fino allo scatto. Assicurarsi che la parte rossa del pulsante non sia più visibile. Non forzare mai.

Cosa significa la spia LED che lampeggia lentamente in viola?

È un avviso di livello di carica basso della batteria. Sostituire la batteria con un'altra completamente carica. Un segnale acustico lungo accompagna il lampeggio.

Come cambiare il senso di rotazione?

Utilizzare la leva invertitore. Spingerla dal lato A per una rotazione in senso orario (serraggio), dal lato B per senso antiorario (svitamento). La posizione neutra blocca il grilletto. Cambiare il senso solo quando l'utensile è completamente fermo.

Come pulire l'utensile?

Usare un panno asciutto per rimuovere lo sporco dall'alloggiamento e dalla lente della lampada. Non usare mai benzina, benzene, diluente, alcool o prodotti simili che potrebbero scolorire, deformare o rompere l'utensile.

Perché la batteria si scarica rapidamente?

Può essere dovuto a un uso intensivo o a una batteria usurata. Ricaricarla prima che sia completamente scarica. Se il problema persiste, sostituire la batteria. La spia viola lenta indica un livello basso.

Che tipo di bussole utilizzare?

Utilizzare bussole con attacco quadro da 9,5 mm (3/8 pollici). Inserire la bussola sull'attacco quadro spingendo, premendo contemporaneamente il perno fino allo scatto. Per rimuovere, tirare premendo il perno.

Si può avvitare nel metallo con questo utensile?

Sì, l'utensile è previsto per avvitatura in legno, metallo e plastica. Utilizzare la coppia appropriata e tenere saldamente l'utensile. Per applicazioni metalliche, praticare un foro pilota se necessario.

Dove trovare parti di ricambio e far riparare l'utensile?

Le riparazioni e la manutenzione devono essere effettuate da un centro di assistenza autorizzato Makita. Utilizzare esclusivamente ricambi Makita. Consultare il sito Makita o contattare il servizio post-vendita più vicino.

Cosa fare se l'utensile si ferma bruscamente e la spia lampeggia rapidamente in rosso?

È un'indicazione di surriscaldamento del motore o del controller. Rimuovere immediatamente la batteria e lasciare raffreddare l'utensile. Se il problema persiste, portarlo in un centro di assistenza autorizzato.

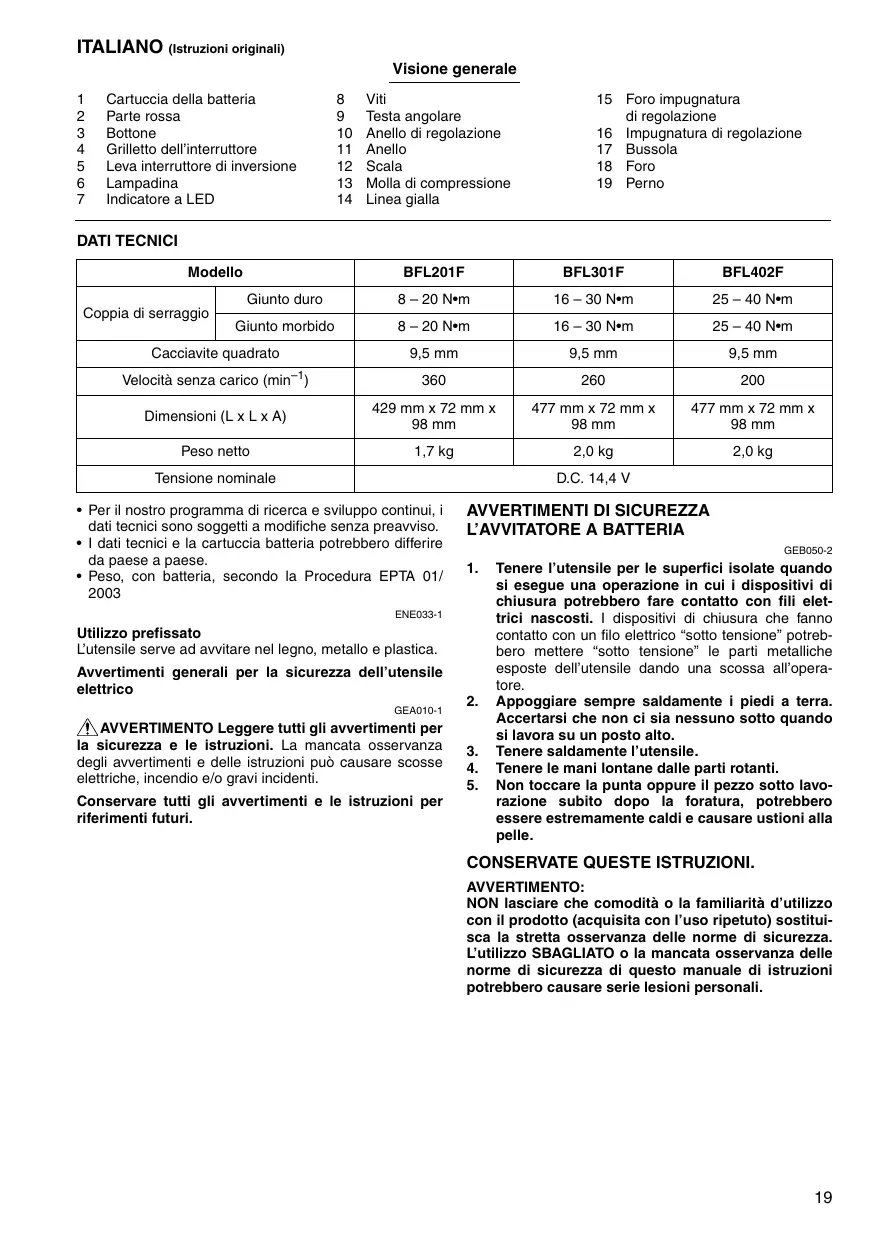

MANUALE UTENTE BFL301F MAKITA

1	Cartuccia della batteria	8	Viti	15	Foro impugnatura
2	Parte rossa	9	Testa angolare	di regolazione
3	Bottone	10	Anello di regolazione	16	Impugnatura di regolazione
4	Grilletto dell'interruttore	11	Anello	17	Bussola
5	Leva interrettore di inversionione	12	Scala	18	Foro
6	Lampadina	13	Molla di compressione	19	Perno
7	Indicatore a LED	14	Linea gialla

DATI TECNICI

Modello		BFL201F	BFL301F	BFL402F
Coppia di serraggio	Giunto duro	8 - 20 N•m	16 - 30 N•m	25 - 40 N•m
	Giunto morbido	8 - 20 N•m	16 - 30 N•m	25 - 40 N•m
Cacciavite quadrato		9,5 mm	9,5 mm	9,5 mm
Velocità alla carico (min-1)		360	260	200
Dimensioni (L x L x A)		429 mm x 72 mm x 98 mm	477 mm x 72 mm x 98 mm	477 mm x 72 mm x 98 mm
Peso netto		1,7 kg	2,0 kg	2,0 kg
Tensione nominale		D.C. 14,4 V

• Per il nostro programma di ricerca e sviluppo continuui, i dati tecnici sono soggetti a modifiche della vita preavviso.
• I dati tecnici e la cartuccia batteria potrebbero differire da paese a paese.
• Peso, con batteria, secondo la Procedura EPTA 01/2003

ENE033-1

Utilizzo prefissato

L'utensile serve ad avvitare nel legno, metallo e plastica.

Avvertimenti generali per la sicurezza dell'utensile elettrico

GEA010-1

AVVERTimento Leggere tutti gli averimenti per la sicurezza e le struzioni. La mancata osservanza degli averimenti e delle struzioni cui causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

AVVERTIMENTI DI SICUREZZA L'AVVITATORE A BATTERIA

GEB050-2

1. Tenere l'utensile per le superfici isolate quando si esegue una operazione in cui i dispositivi di chiusura potrebbero fare contatto con fili elettrici nascosti. I dispositivi di chiusura che fanno contatto con un filo elettrico "sotto tensione" potrebberoMETTERe "sotto tensione"le parti metalliche espostede dell'utensile dando una scossa all'opera-tore.
2. Appoggiare sempre saldamente i piedi a terra. Accertarsi che non ci sa nessuno fatto quando si lavorava su un dato alto.
3. Tenere saldamente l'utensile.
4. Tenere le mani lontane dalle parti rotanti.
5. Non toccare la punta oppure il pezzo sotto lavorazione subito dopo la foratura, potrebbero essere extremamente caldi e causare usioni alla pelle.

CONSERVATE QUESTE ISTRUZIONI.

AVVERTIMENTO:

NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituiasca la stretta osservanza delle norme di sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di quello manuale di struzioni potrebbero causare seriesioni personali.

ISTRUZIONI IMPORTANTI DI SICUREZZA

PER LA CARTUCCIA DELLA BATTERIA

1. Prima di usare la cartuccia della batteria, leggere tutte le istruzioni e le avventenze sul (1) caricabatteria, sulla (2) batteria e sul (3) prodotto che utilizes la batteria.
2. Non smontare la cartuccia della batteria.
3. Se il tempo di utilizzo è divertato molto corto, smettere immediamente di useare l'utensile. Può risultare un rischio di surriscaldamento, possibili uszioni e addirittura un'esplosione.
4. Se l'elettrolita va negli occhi, risciac quarli con acqua pulita e rivolgersi immediatamente ad un medico. Puo risultare la perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con quale metallo conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contentore con altri oggetti metallici come i chiodi, le monete, ecc.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili uszioni e addirittura un guasto.

1. Non conservare l'utensile e la cartuccia della batteria in luoghi in cui la temperature社会发展 ciere i 50°C.
2. Non incinerire la cartuccia della batteria anche se è gravamente danneggiata o è Completely esaurita. La cartuccia della batteria può esplodere e provocare un incendio.
3. Fare attentione a non lasciar cadere o a colpire la batteria.
4. Non usare una batteria danneggiata.

CONSERVARE QUESTE ISTRUZIONI.

Suggerimenti per mantenere la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completeness.
   Smettere sempre di usare l'utensile e caricare la cartuccia della batteria quando sioca che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completeness carica. La sovraccarica riduce la durata della batteria.
3. Caricare la cartuccia della batteria con la temperatura ambiente da 10^ a 40^ . Lasciar raffredare una cartuccia della batteria calda prima di caricarla.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di regolare o di controlare il funzionamento dell'utensile.

Installazione o rimozione della batteria (Fig. 1)

• Spagnere sempre l'utensile prima di inserire o di rimuovere la batteria.

• Per rimuovere la batteria, estrarla dall'utensile spingendo il bottone sulla parte anteriore della batteria.

• Per inseire la batteria, allineare la linguetta della batteria con la scanalatura dell'alloggiamento e spinnerla in posizione. Inserirla sempre completeness finché si blocca in posizione con un piccolo scatto. Se la parte rossa sul lato superiore del bottone è visible, vuol dire che esta non è fissata completeness. Inserirla completeness finché la parte rossa non è più visible. In caso contrario, potrebbe cadere accidentamente fuori dall'utensile causando lesioni all'operaore o a chi gli è vicino.

• Non usare forza per insertire la batteria. Se esta non entra fácilmente, vuol dire che non viene insertita correttamente.

Azionamento dell'interruttore (Fig. 2)

ATTENZIONE:

• Prima di insertire la batteria nell'utensile, controllare sempre che il grilletto dell'interruttore funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.

Per avviare l'utensile, schiacciare sempliciente il grilletto dell'interruttore. Rilasciare il grilletto dell'interruttore per fermoarlo.

Azionamento dell'interruttore di inversionione (Fig. 3)

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima dell'utilizzo.
• Usare la leva interrutatore di inversionione soltanto dopo che l'utensile si è arrestato Completely. Cambiando la direzione di rotazione prima dell'arresto dell'utensile, lo si potrebbe danneggiare.
• Quando non si usa l'utensile, regolare sempre la leva interrogatore di inversionione sulla posizione neutra.

Questo utensile è dotato di un interruttorde di inversionione per cancellare la direzione di rotazione. Schiacciare la leva interruttorde di inversionione dal lato A per la rotazione in senso orario, e dal lato B per la rotazione in senso antio-rario.

Quando la leva interrutatore di inversionione è sulla posizione neutra, il grilleto dell'interruttore non può essere schiacciato.

Accensione della lampadina (Fig. 4)

ATTENZIONE:

• Non guardare direttamente la lampadina o la sorgente della luce.

Schiacciare il grilletto dell'interruttore per accendere la lampadina. La lampadina rimane accesa nelle grilletto dell'interruttore è schiacciato. La lampadina si spegne automaticamente 10 secondi dopo che il grilletto dell'interruttore è stato rilasciato.

NOTA:

• Usare un panno asciutto per pulire la lente della lampadina. Fare attenzione a non graffiare la lente della lampadina, perché ciò potrebbe ridurre l'illuminazione.

L'indicatore a LED/cicalino sull'utensile在哪的 funzioni seguenti.

Indicatore a LED/cicalino (Fig. 5)

Stato indicatora LED/cicalino		Funzione	Stato	Azione necessaria
Indicatore a LED	Cicalino
Si accende in verde → rosso → blu → bianco in successione.	Una series di suoni molto brevi	Controllare il LED, la spia e il cicalino ( quando si schiaccia il grille dell'interruttore per la prima volta dopo l'installazione cartuccia della batteria nell'uten-sile).	Accertarsi che il LED verde, rosso, blu e bianco si accenda e che il citalino suioni corretta-mente.	—
Si accende in verde per circa un secondo.	—	Serraggio con arresto automatico	Questa funzione si attiva quando l'utensile ha raggiunto la copbia di serraggio preregolata e il serrag-gio normale è stato completato. Ciò aiuta ad evitare il serraggio excessivo.	—
Lampeggia lentamente in viola.	Una series di suoni lunghi	Avvertimento della capacità della batteria	Indica il tempo appropriato di sostituzione della batteria quando diventa debole.	Sostituire la batteria con una completeness carica.
Si accende in viola.	Un suono lungo	Controllo della capacità restante della batteria, arresto automatico	Questa funzione si attiva quando la batteria è quasi completeness scarica. L'utensile si arrasta allora immediatamente.	Sostituire la batteria con una completeness carica.
Si accende in alternativa-mente in rosso e verde.	Una series di suoni brevi	Antiripristino del controllore	Questa funzione si attiva quando per un quale motivo si verifica un calo anormale di tensione della batteria e l'utensile si arre-sta.	Sostituire la batteria con una completeness carica.
		Guasto del motore	Questa funzione si attiva quando si verifica un guasto del motore.	Portare l'utensile in un Centro Assistenza Makita autorizzato.
Lampeggia velocemente in rosso.	Una series di suoni brevi	Surriscaldamento	Questa funzione opera se la tem-peratura del controllore o del motore sale ad un alto livello, e l'utensile si arresta.	Rimuovere immedita-tamente la batteria e raffreddare l'utensile.
Lampeggia alternativa-mente in rosso e giallo.	Un suono lungo	Avvertimento per un serraggio insufficiente	Il serraggio non è completingo quando si rilascia l'interruttore dell'utensile prima dell'attivazione della frizione.	—
		Rilevamento del doppio avvitamento	Questa funzione si attiva quando si avvita di nuovo una vite dopo che è più stata avvitata.	—

Regolazione della coppi di serraggio

Per avvitare le viti comuni, viti per legno, bulloni esagonali, ecc., regolare la coppia di serraggio come segue.

1. Rimuovere per prima casa la cartuccia della batteria dall'utensile.
2. Allentare e rimuovere la vite che fissa l'anello.

(Allentare le due viti che fissano l'anello soltanto con il modello BFL201F) (Fig. 6)
3. Ruotare a mano l'anello sulla parte anteriore dell'uten-sile in modo da scopririe il foro sotto l'anello.
4. Rimettere aippo la cartuccia della batteria e schiacciare il grilletto dell'interruttore. Rilasciarlo in modo che l'anello di regolazione ruoti e che il foro diventi visibile, come illustrato (Fig. 7). Rimuovere poi la cartuccia della batteria.
5. Usare una impugnatura di regolazione opzionale per regolare la coppia di serraggio. Inserire il perno dell'impugnatura di regolazione nel foro sulla parte anteriore dell'utensile. Girare poi l'impugnatura di regolazione in senso orario per regolare una coppia di serraggio magiore, e in senso antiorario per una Coppia di serraggio minore. (Fig. 8)
6. Allineare il bordo dell'anello di regolazione con il numero desiderato sulla Scala della coppi di serraggio.
7. Inserire la cartuccia della batteria e accertarsi che sua stata regolata una coppi di serraggio usando un tester della coppi di serraggio.
8. Ruotare l'anello in modo che il foro di regolazione dell'impugnatura sua coperto, tenere fermo l'anello e fissarlo poi con la vita.

NOTA:

• I numero sulla Scala della coppi di serraggio sono una guida per regolare la coppi di serraggio desiderata.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia stata rimossa prima di qualsiasti intervento sull'utensile.

Selezione della bussola corretta

Per alcuni modelli ci sono tipi diversi di bussole, a seconda dell'applicazione. Scegliere e installare la bussola adatta all'applicazione.

Installazione o rimozione della bussola (Fig. 9)

Per installare la bussola, spingerla con una mano sul cacciavite quadrato dell'utensile schiacciando con l'altra mano il perno sul rotore quadrato finché non si blocca in posizione. Per rimuovere la bussola, tirarla simplicemente via schiacciando il perno sul cacciavite quadrato.

FUNZIONAMENTO

Tenere saldamente l'utensile eMETTRE la bussola sopra il bullone o dato. Accendere poi l'utensile. Quando la frizione interviene, il motore si arresta automaticamente. Rilasciare alla I grilletto dell'interruttro. (Fig. 10)

NOTA:

• Tenere l'utensile con il suo cacciavite quadrato puntato diritto sul bullone o dato, perché altrimenti si potrebbe danneggiare il bullone o il dato.

Limiti della capacité di serraggio

Usare l'utensile entro una gamma dell'angolo di rotazione sino a 360^ . Se si usa l'utensile或者其他 il limite supremiore di esta gamma, la frizione non funziona. L'utensile inolte non può sviluppare una copbia di serraggio sufficiente (l'indicatore a LED lampeggia lentamente in viola o si accende in viola).

NOTA:

Per angolo di rivoluzione si intende l'angolo di rotazione della vite/bullone quando l'utensile raggiunge il 100% dal 50% della copbia desiderata.
- L'impiego di una cartuccia della batteria condizionata a bassa temperatura potrebbe a volte dare un avvertimento di capacité della cartuccia della batteria con una spia e un cicalino che causa l'arresto immediato dell'utensile. In tal caso, la capacité di serraggio potrebbe essere inferiore alle specifiche in quello manuale,anche se si usa una cartuccia della batteria carica.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia stata rimassa prima dell'intervento di ispezione o manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre sostenze similii. Potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o la regolazione devono essere eseguite da un Centro Assistenza Makita autorizzato uso sempre ricambi Makita.

ACCESSORI

ATTENZIONE:

• Per l'utensile specificato in quello manuale, si consigliano questi accessori o ricambi. L'utilizzo di altri accessori o ricambi più costituire un pericolo. Usare sostanto gli accessori o ricambi specificati per il loro utilizzo.

Per maggiori dettagli e l'assistenza, rivolgersi al Centro Assistenza Makita locale.

• Batteria e carica genuini Makita
• Impugnatura di regolazione
• Protetto
• Gruppo testa angolare (Solo modello BFL201F)

Rumore

Il tipico livello di rumore pesato A determinato secondo EN60745:

Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).

Modello BFL301F

Livello pressione sonora (L_pA) : 74 dB (A)
Incertezza (K): 3 dB (A)

Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A).

Indossareiparaorecchi

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:

Modalità operativa: avvitamentoenza impatto Emissione di vibrationare (a_h) :2,5 m/s² o meno Incertezza (K):1,5 m/s²

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformmente al tipo di test standard, e può essere usato per paragonare un utensile con un'alto.
• Il valore di emissione delle vibrazioni dichiarato piùanche essere usato per una valutazione preliminare dell'esposizione.

AVERTIMENO:

• L'emissione delle vibrazioni durante l'uso reale dell'utensile elettrico cui differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Identificare le misure di sicurezza per la protezione dell'operaatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto,及其他 al tempo di funzionamento).

Modello per l'Europa soltanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguente:

Designazione della macchina: Avvitatore ad angolo a batteria

sono una produzione di serie e

conformi alle direttive europee seguenti:

2006/42/CE

E sono fabbricate conformmente ai seguenti standard o documenti standardizzati: EN60745

La documentazione tecnica è tenuta dal nostro rappresentante autorizzato in Europa, che è:

Makita International Europe Ltd.
