Producttype	Hoekslijper
Merk	MAKITA
Model	6563H
Slijpschijfdiameter	100 mm
Spindeldraad	M10
Onbelaste snelheid	11 000 min⁻¹
Totale lengte	299 mm
Netto gewicht	2,1 kg
Veiligheidsklasse	Dubbele isolatie (Klasse II)
Voeding	Eenfasig, spanning volgens typeplaatje (230 V typisch)
Toepassingen	Slijpen, schuren en doorslijpen van metaal en steen (droog)
Hoofdfuncties	Asvergrendeling, schuifschakelaar met vergrendeling, verstelbare beschermkap, zijhandgreep
Onderhoud en reiniging	Reinig regelmatig de ventilatieopeningen; gebruik een niet-metalen voorwerp
Inbegrepen accessoires	Tegenmoersleutel, zijhandgreep
Optionele accessoires	Verzonken slijpschijven, doorslijpschijven, diamantschijven, multischijven, draadborstels
Reserveonderdelen en repareerbaarheid	Neem contact op met een erkend Makita servicecentrum; gebruik alleen Makita reserveonderdelen
Geluidsdrukniveau (LpA)	85 dB(A)
Geluidsvermogenniveau (LWA)	96 dB(A)
Trillingen (oppervlakteslijpen)	5,5 m/s² (onzekerheid K=1,5 m/s²)

Veelgestelde vragen - 6563H MAKITA

Hoe vervang ik de slijpschijf van de MAKITA 6563H?

Zorg ervoor dat het gereedschap is losgekoppeld. Druk op de asvergrendeling om de as te blokkeren. Gebruik de tegenmoersleutel om de tegenmoer los te draaien (draai tegen de klok in). Vervang de slijpschijf en draai de tegenmoer weer vast met de klok mee terwijl u de vergrendeling ingedrukt houdt.

Welk type slijpschijf gebruiken met de 6563H?

Gebruik verzonken slijpschijven van 100 mm diameter met een boorgang die past bij de M10 schroefdraad. Voor doorslijpen zijn doorslijpschijven of diamantschijven van 100 mm compatibel. Gebruik alleen met glasvezel versterkte schijven en respecteer de maximale snelheid van 11 000 min⁻¹.

Hoe stel ik de beschermkap af?

Draai de schroef of hendel van de kap los. Draai de kap zodat het uitstekende deel uitlijnt met de inkeping in het tandwielhuis, en draai hem vervolgens naar de gewenste hoek (meestal 180°). Draai de schroef of hendel stevig vast. De kap moet altijd het deel van de slijpschijf bedekken dat naar de gebruiker is gericht.

Hoe voorkom ik terugslag?

Houd het gereedschap stevig vast en gebruik de zijhandgreep. Voorkom dat de schijf vastloopt of overdruk uitoefent. Werk niet in hoeken of op scherpe randen zonder voorzorg. Plaats nooit uw hand in de buurt van het draaiende accessoire en ga niet in de projectiezone staan bij een eventuele terugslag.

Welk regelmatig onderhoud is nodig?

Koppel het gereedschap na elk gebruik los. Reinig de ventilatieopeningen met een niet-metalen voorwerp om stofophoping te voorkomen. Controleer de staat van het snoer en de stekker. Interne reparaties (koolborstels, enz.) moeten worden uitgevoerd door een erkend Makita servicecentrum.

Kan ik de 6563H gebruiken voor polijsten?

Nee, de handleiding raadt polijsten met dit gereedschap af. Het is alleen ontworpen voor slijpen, schuren en doorslijpen van metaal en steen. Gebruik van niet-aanbevolen accessoires kan letselrisico veroorzaken.

Wat zijn de geluids- en trillingsniveaus?

Het geluidsdrukniveau is 85 dB(A) met een onzekerheid van 3 dB(A). Draag gehoorbescherming. De trillingsemissie bij oppervlakteslijpen is 5,5 m/s² (K=1,5 m/s²). Deze waarden kunnen variëren afhankelijk van de toepassing.

Hoe gebruik ik de slijper veilig?

Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming. Controleer of de slijpschijf niet beschadigd is voor gebruik. Forceer het gereedschap niet, laat het gewicht voldoende zijn. Houd het gereedschap uit de buurt van uw lichaam en anderen. Koppel het los voordat u aanpassingen maakt.

Waar vind ik reserveonderdelen voor de 6563H?

Ga naar een erkend Makita servicecentrum of raadpleeg de officiële website. Gebruik uitsluitend Makita reserveonderdelen om veiligheid en betrouwbaarheid te garanderen. Accessoires (slijpschijven, borstels) zijn verkrijgbaar bij gespecialiseerde dealers.

Hoe reinig ik de ventilatieopeningen?

Zorg ervoor dat het gereedschap is losgekoppeld. Gebruik een niet-metalen voorwerp (zoals een penseel of plastic borstel) om voorzichtig het opgehoopte stof te verwijderen. Gebruik geen benzine, verdunner of soortgelijke producten die het gereedschap kunnen beschadigen.

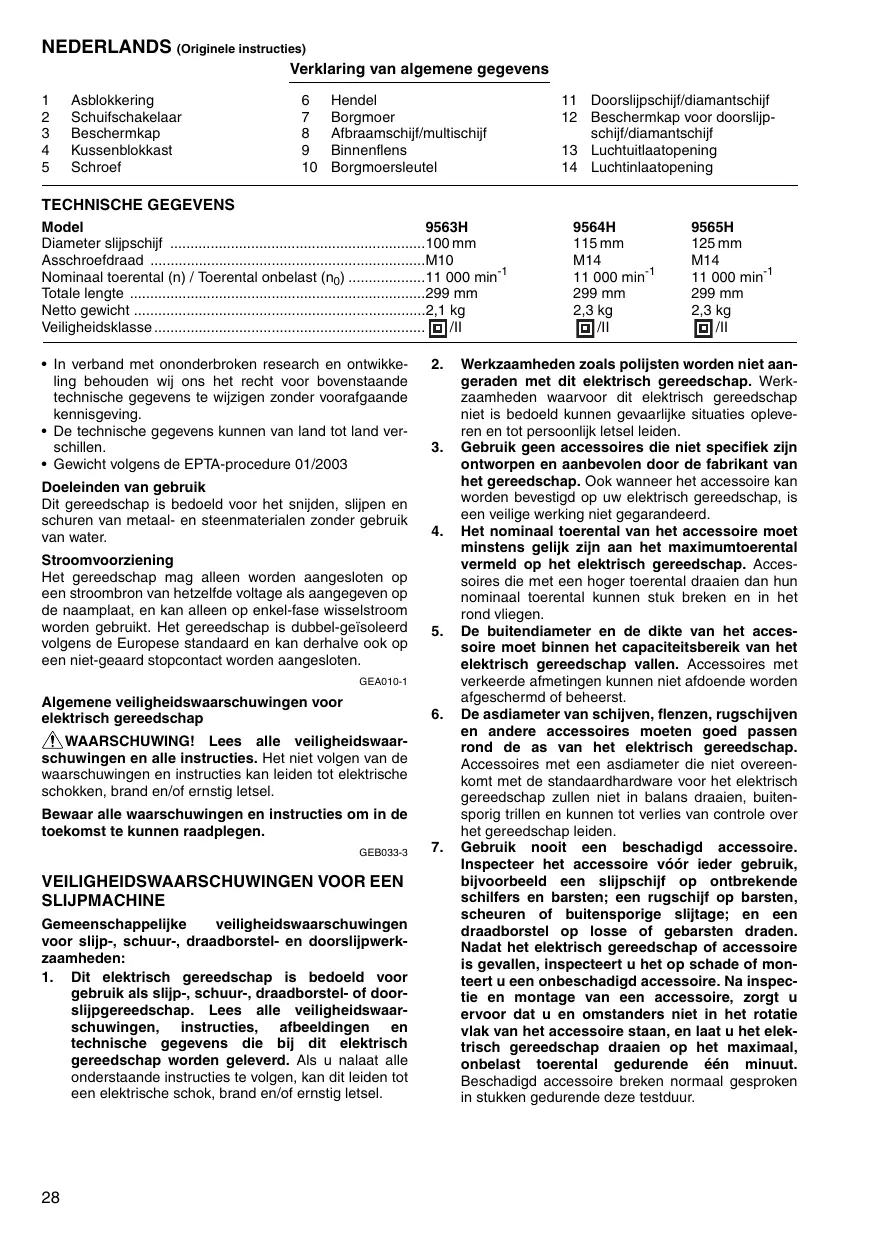

GEBRUIKSAANWIJZING 6563H MAKITA

		Verklaring van algemene gevevens
1	Asblokkering	6	Hendel	11 Doorslijpschijf/diamantschijf
2	Schuifschakelaar	7	Borgmoer	12 Beschermkap voor doorslijp-schijf/diamantschijf
3	Beschemkap	8	Afbraamschijf/multischijf
4	Kussenblokkast	9	Binnenflens	13 Luchtuitlaatopening
5	Schroef	10	Borgmoersleutel	14 Luchtinlaatopening
TECHNISCHE GEGEVENS
Model			9563H	9564H 9565H
Diameter slijpschijf			100 mm	115 mm 125 mm
Asschoefdraad			M10	M14 M14
Nominaal toerental (n) / Toerental onbelast (n0)			11 000 min-1	11 000 min-1
Totale lengte			299 mm	299 mm
Netto gewicht			2,1 kg	2,3 kg
Veiligheidsklasse			II	II

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaandeKennisgeving.
- De technische gegevens können van land tot land verschillen.
Gewicht volgens de EPTA-procedure 01/2003

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het snijden, slijpen en schuren van metaal- en steenmaterialen zonder gebruik van water.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geisoleerd volgens de Europese standarden kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

GEA010-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB033-3

VEILIGHEIDSWAARSCHUWINGEN VOOR EEN SLIJPMACHINE

Gemeenschappelijk verzilgheidswaarschuwingen voor slijp-, schuur-, draadborstel- en doorslijpwerkzamheden:

1. Dit elektrisch gereedschap is bedoeld voor gebruik als slijp-, schuur-, draadborstel- of doorslijpgereedschap. Lees alle veiligheidswaarschuwingen, instructies, afbeeldenen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als u nalaat alle onderstaande instructies te volgen, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

2. Werkzaamheden Zoals polijsten worden nicht aangeraden met dit elektrisch gereedschap. Werkzaamheden waarvoort dit elektrisch gereedschap Niet is bedoeld kennen gevaarlijke situatives opleveren en tot persoonlijk letsel leiden.

3. Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Ook wanneer het accessoire kan worden bevestigd op uw elektrisch gereedschap, is een veilige werkung Niet gegarandeerd.
4. Het nominaal toerental van het accessoire要去 minstens geleijk zijn aan het maximumtoerental vermeld op het elektrisch gereedschap. Acessoires die met een hoger toerental draaien dan hun nominaal toerental können stuk breken en in het rond vliegen.
5. De buitendiameter en de dikte van het accessoire要去binnen het capacitieitsbereik van het elektrisch gereedschap vallen. Accessoires met verkeerde afmetingen können Niet afdoende worden afgeschermd of beheerst.
6. De asdiameter van schijven, flenzen, rugschijven en andere accessoires要去en goed passen rond de as van het elektrisch gereedschap. Accessoires met een asdiameter die Niet overeen-komt met de standardhardware voor het elektrisch gereedschap zullen nicht in balans draaien, buitensporig trillen en kunnen tot verlies van controle over het gereedschap leiden.

7. Gebruik nooit een beschadigd accessoire. Inspecteer het accessoire vóor ieder gebruik, bijvoorbeeld een slijpschijf op ontbrekende schiffers en barsten; een rugschijf op barsten, scheuren of buitensporige slijtage; en een draadborstel op losse of gebarsten draden. Nadat het elektrisch gereedschap of accessoire isGeVallen, inspecteer u het op schade of monteert u een onbeschadigd accessoire. Na inspectie en montage van een accessoire, zorgt u ervoor dat u en omstanders nicht in het rotatie vlak van het accessoire staan, en LAST u het elektrisch gereedschap draaien op het maximaal, onbelast toenental gedurende één minuut. Beschadigd accessoire breken normal gesproken in stukken gedurende.Deze testduur.

8. Gebruik persoonlijke-veiligheidsmidden. Afhankelijk van de toepassing gebruikt u een gezichtsschem, een beschemende bril of een veiligheidsbril. Alaar gelang van toepassing draagt u een stofmasker, gehoorbeschemmers, handschoenen en een werkschort die in staat zichne kleine sukjes slijpsel of werkstukfragmenten te weerstaan. De oogbescherming moet in staat zichn rondvliegend afval te stoppen dat ontstaat bij de diverse werkzaamheden. Het stofmasker of ademhalingsapparaat moet in staat zichn deeltjes te filteren die ontstaat bij de werkzaamheden. Langdurige bloatstelling aan zeer intens geluid kan leiden tot gehoorbeschadiging.

9. Houd omstanders op veilige afstand van het werkgebied. Iedereen die zich binnen het werkgebied begeeft,要去 persoonlijke-veiligheids-middelen gebruiken. Fragmenten van het werkstuk of van een uiteengevalten accessoire kunnen rondvliegen en letsel veroorzaken buiten de onmiddelijk werkkomgeving.
10. Houd elektrisch gereedschapuitsluitend vast aan het geisoleerde oppervlak van de handgrepen wanner u werkst opplaatsen waar het slijpaccessoire met verborgen bedrading of zijne eigen snoer in aanraking kan komen. Wanner het slijpaccessoire in aanraking komt met onder spanning staande draden, zullen ook de nicht-geisoleerde metalen delen van het elektrisch gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
11. Houd het snoer goed uit de buurt van het rondraaiende accessoire. Als u de controle verliest over het gereedschap, kan het snoer worden doorgesneden of bekneld raken, en kan uw hand of arm谈起h het rondraaiende accessoire worden aange-trokken.
12. Leg het elektrisch gereedschap nooit neer voordat het accesoire volledig tot stilstand is gekommen. Het ronddraaiende accesaire kan de ondergrund pakken zodat u de contrôle over het elektrisch gereedschap verliest.
13. Laat het elektrisch gereedschap Niet draaien terwijl u het naast u draagt. Als het ronddraaiende accessoire u per ongeluk raakt, kan het verstrikt raken in uw kleding waardoor het accessoire in uw lichaam worden getrokken.
14. Maak de ventilatieopeningen van het gereed-schap regelmatig schoon. De ventilator van de motor zal het stof de behuizing in trekken, en een groe opeenhoping van metaalslijpsel kan leiden tot elektrisch gevaarlijke situatuies.
15. Gebruik het elektrisch gereedschap Niet in de buurt van brandbare materialien. Vonken..\n\n
16. Gebruik geen accessoires die met vloeistof moeten worden gekoeld. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrucitie of elektrische schokken.

Terugslag en aanverwante waarschuwingen:

Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf, rugschijf, borstel of enig ander accessoire. Beknellen of vastlopen voorzaakt een snelle stilstand van het draaiende accessoire dat op zich beurt ertoe leidt dat het elektrisch gereedschap zich ongecontroleerd beweegt in de tegenovergestelde richting van de draairichting van het accessoire op het moment van vastlopen.

Bijvoorbeeld, als een slijpschijf bekneld raakt of vastloopt in het werkstuk, kan de rand van de schijf die het beenklingspunt ingaat, zich invreten in het oppervlak van het materiaalwaardoor de schijf eruit klint of eruit slaat. De schijf kan waarbij aan de gebruiker toe of weg springen, affankelijk van de draairichting van de schijf op het beenklingspunt. Slijschijven konnen in dergelijke situatuies ook breken.

Terugslag is het gevolg van misgebruik van het elektrisch gereedschap en/of onjuiste gebruksprocedures of -omstandigheden, en kan worden voorkomen door goede voorzorgsmaatregelen te treffen, zoals hieronder vermeld:

a) Houd het gereedschap stevig vast en hout uw Armen en lichaam zodanig dat u in staat bent een terugslag op te vangen. Gebruik.altijd de extra handgreep (Indien aanwezig)oor een maximale contro over het gereedschap in geval van terugslag en de koppelreactiekrachten bij het starten. De gebruiker kan een terugslag of de koppelreactiekrachten opvangen indien de juiste voorzorgsmaatregelen worden getroffen.
b) Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan terugslaan over uw hand.
c) Plaatsw lichaam Niet in het gebied waar het elektrisch gereedschapaar toe gaat wanner een terugslag optreedt. Een terugslag za het gereedschap bewegen in de tegenovergestelde richting van de draairichting van de schijf op het moment van beknellen.
d) Wees bijzonder voorzichtig bij het werknen met hoeken, scherpe randen, enz. Voorkom dat het accessoire springt of bekneld raakt. Hoeken, scherpe randen of springen veroorzaken vaak beknellen van het draaiende accessoire wat leidt tot terugslag of verlies van controle over het gereed-schap.
e) Bevestig geen houtbewerkingsblad van een zaag-ketting of getand zaagblad. Dergelijke bladen leiden vaak tot terugslag of verlies van controle over het gereedschap.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpwerkzaamheden:

a) Gebruik uitsluitend schijven van het type aanbevolen voor uw elektrisch gereedschap en de specifieke beschemkap voor de te gebruiken schijf. Schijven waarvoord het elektrisch gereedschap Niet is ontworpen, kuren Niet goed worden afgeschermd en zichniet voilig.

b) De beschemkap moet stevig worden vastgezet aan het elektrisch gereedschap en in de maximaal beschemmende stand worden gezet zodate hetkleinst mogelijkdeel van de schijf is boot-gesteld in de richting van de gebruiker. De beschemkap helpt de gebruiker te beschemmen gegen afgebrozen stukjes van de schijf en het per ongeluk aanraken van de schijf.
c) De schijven mogen uitsluitend worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: u mag Niet slijpen met de zijkant van een doorslijpschijf. Doorslijschijven zijn bedoeld voor slijpen met de rand. Krachten op het zichoppervlak können deze schijven doen破损.
d) Gebruik.altijd onbeschadigde schijfflenzen van de juiste afmetingen en vorm voor de te gebruiken schijf. Een goede schijfflens ondersteunt de schijf en verkleint daarmee de kans op het breken van de schijf. Flenzen voor doorslijpschijven kannen verschillen van flenzen voor slijpschijven.
e) Gebruik geen afgesleten schijven van grotere elektrische gereedschappen. Schijven die zich bedoeld voor grotere elektrische gereedschappen zich Niet geschikt voor de hogere snelheid van een kleiner elektrisch gereedschap en+kennen in stukken breken.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpwerkzaamheden:

a) Laat de doorslijpschijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te große kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waar-door terugslag kan optreden of de schijf kan breken.
b) Plaatsw lichaam Niet in een lijn acheher de ronddraaiende schijf. Wanneer de schijf, op het aangrijp-punt in het werkstuk, zich van uw lichaam af beweegt, kennen door de mogelijkte terugslag de ronddraaiende schijf en het elektrisch gereedschap in uwrichting worden geworpen.
c) Wonneer de schijf vastloopt of u het slijpen onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u dit stil totdat de schijf volledig tot stilstand is gekommen. Probeer nooit de doorslijschijf uit de snede te halen verwilde schijf nog draait ontdat hierdoor een terugslag kan optreden. Onderzoek waarom de schijf is vastgelopen en tref afdoende maatregelen om de oorzaak ervan op te heffen.
d) Begin nicht met dooreljpen verwil de schijf al in het werkstuk steekt. Wacht totdat de schijf op volte slenelheid heeft bereikt en breng daarna de schijf voorzichtig terug in de sneede. Wanner het elektrisch gereedschap opnieuw worden gestart verwil de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
e) Ondersteun platen en grote werkstukken om de kans op het beknellen van de schijf en terugslag te minimisieren. Grote werkstukken neigen door te zakken onder hun eigen gewicht. U要去h werkstuk ondersteunen vlak bij de snijlijn en vlak bij derand van het werkstuk aan beiden kanten van de schijf.

f) Wees extra voorzichtig bij blind slijpen in bestande wanden of op andereplaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslagveroorzaken raken.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden:

a) Gebruik geen veel te große schuurpapierschijven. Volg de aanwijzingen van de fabrikant bij uw keuze van het schuurpapier. Te groot schuurpapier dat uitsteekt tot voorbij de rand van het schurrkussen levert snijgevaaop en kan bekellen of scheuren van de schuurpapierschijf of terugslag veroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden:

a) Wees erop bedacht dat ook tijdens normala gebruik borsteldraden door de borstel worden rondgeslingerd. Oefen Niet te veel kracht uit op de borsteldraden door een te hove belasting van de borstel. De borsteldraten können met gemak door dunne kleding en/of de huid dringen.
b) Als het gebruik van een beschemkap worden aanbevolen voor draadborstelen, zorgt u ervoor dat de draadschijf of draadborstel Niet in aanraking komt met de beschemkap. De draadschijf of draadborstel kan in diameter toenemen als bevolg van de werkbelasting en centrifugale krachten.

Aanvullende verligheidswaarschuwingen:

1. Bij gebruik van een slijpschijf met een verzonden middengat, mag uuitsluitend met glasvezel versterkte schijven gebruiken.
2. Let erop dat u de as, de flens (met name de montagekant) en de borgmoer nicht beschadigt. Als deutsche onderdelen beschadigd raken, kan de schijf breken.
3. Zorg ervoor dat de schijf Niet in aanraking is met het werkstuk voordat u het gereedschap hebt ingeschakeld.
4. Laat gereedschap een tijdje draaien voordat u het op het werkstuk gaat gebruiken. Controller op trillingen of schommelingen die op onjuiste montage of een slecht uitgebalanceerd schijf kuren wijzen.
5. Gebruik de aangegeven Kant van de schijf om mee te slijpen.
6. Wees alert op rondvliegende vonden. Houd het gereedschap zodanig vast dat de vonden wegvlogen van u en andere personen of brandbare materialien.
7. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wonneer u het vasthoudt.
8. Raak het werkstuk zich onmiddelijk na gebruik aan. Deze kan bijzonder heet zijn en brandwon den op uw huid veroorzaken.
9. Controller altijd of het gereedschap is uitgeschakeld en de stekker uijt het stopcontact is getrokken of de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrachten.

10. Volg de instructies van de fabrikant voor het juist monteren en gebruiken van de schijven zorgvuldig op. Behandel de schijven voorzichtig en berg deze met zorg op.

11. Gebruik geen afzonderlijke verloopmoffen of adapters om schurschijven met een groot asgat aan dit gereedschap aan te passen.

12. Gebruikuitsluitend flenzen die voor dit gereed-schap zich bestemd.
13. Voor gereedschap waarop schijven met een geschroefd asgat dienen gemonteerd te worden,要去 u ervoor zorgen dat de schroefdraad in de schijf lang genoeg zodat de as helemaal erin gaat.
14. Zorg ervoor dat het werkstuk goed ondersteund is.
15. Houd er rekening mee dat de schijf nog eenijdje blijft draien nadat het gereedschap is uitgeschakeld.
16. Indien de werkplaats uiterst warm en vochtig is, of erg verontreinig is door geleidend stof, gebruik dan een stroomonderbreker (30 mA) om de verilgheid van de gebruiker te verzekeren.
17. Gebruik het gereedschap Niet op materialen die asbest bevatten.
18. Gebruik geen water of slijpolie.
19. Houd de ventilatieopeningen schoon wanner u in een stoffige omgeving werkt. Wanner u stofuitdeze openingen wilt verwijderen, moet u eerst de aansluiting van het gereedschap op het stopcontact verbreken en oppassen dat u geen inwendige onderdelen beschadigt (gebruik voor het reinigenuitsluitend Niet-metalen voorwerpen).
20. Wanner u een doorslijpschijf gebruikt, dient u alltijd te werken met de stofvangbeschemkap die door de plaatselijke overheid worden voergeschreven.
21. Doorsliipschijven mogen Niet aan zichwaartse druk worden blootgesteld.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gelebruik) en neem alle veriligeidsvoerschriften van het betreffende gereedschap alsstijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoerschriften in deze gelebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd voordat u functies op het gereedschap afstelt of controleur.

Asblokkering (Fig. 1)

LET OP:

• Druk de asblokkering nooit in terwijl de as beweegt.
  Hierdoor kan het gereedschap beschadigd raken.

Druk de asblokkering in om draaing van de as te voorkomen wonneer u accessoires wilt installeren of verwijden.

Werking van de schakelaar (Fig. 2)

LET OP:

• Voordat u het gereedschap op een stopcontact aansluit,要去 u altiid controlleren de schuifschakelaar goed werkert enaar de "OFF" positie terugkeert wanner het zichterste gedeelte ervan worden ingrodukt.

Schuif de schuifschakelaar maar de "I (AAN)" positie om het gereedschap te starten. Voor continu gebruik drukt u het voorste gedeelte van de schuifschakelaar in om hem te vergrendelen.

Om het gereedschap te stoppen, druk het achechterste gedeelte van de schuifschakelaar in en schuif hem verzolgens toen de "O (UIT)" positie.

INEENZETTEN

LET OP:

Zorg altiqd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Monteren van de zijhandgreep (handvat) (Fig. 3)

LET OP:

• Controller altijd of de zijhandgreep stevig bevestigd is alvorens met het werk te beginnen.

Schroef de zichhandgreep stevig vast op het gereedschap op deplaats die is afgebeeld.

Installeren of verwijderen van de beschemmkap (voor schijf met een verzonken middengat, multischijf/doorslijpschijf, diamantschijf)

Voor gereedschap met een beschemkap met een borgschroef (Fig. 4 en 5)

LET OP:

• De beschemkap dient zodanig op het gereedschap te worden gemonteerd dat de gesloten zichde ervan algijd maar de gebruiker isGPCHT.

Monteer de beschemkap zodanig dat het uitsteeksel op de beschemkapband overeenkomt met de inkeping in de kussenblokkast. Draai daarna de beschemkap 180 graden rechtsom. Draai de schroef stevig vast.

Om de beschermkap te verwijderen, voert u deze procedure in omgekeerde volgorde UIT.

Voor gereedschap met een beschemkap voorzien van een klemhendel (Fig. 6 en 7)

Trek de hendel in de richting van de pij nadat de schroef is losgedraaid. Monteer de beschemkap met het uitsteeksel op de beschemkap-band uitgelijnd met de inkeping in de kussenblokkast. Draai verwolgens de beschemkap 180^ .Zet vast met de schroef nadat de hendel in de richting van de pij voor het gebruiksdool is getrokken. De bevestigingshoek van de beschemkap kan worden verandered met de hendel.

Om de beschermkap te verwijderen, voert u deze procedure in omgekeerde volgorde UIT.

Installeren of verwijderen van de afbraamschijf/multischijf (accessaire)

Monteer de binnenflens op de as. Plaats de schijf/multischijf over de binnenflens en schroef de borgmoer vast op de as. (Fig. 8)

Om de borgmoer vast te draaien, dient u stevig op de asblokkering te drukken zodat de as Niet kan draaien. DraaiervoVGens met de borgmoersleutel de borgmoer stevig maar rechts vast.

Omdeschijtverwijderen,voertu deze procedure in omgekeerde volgordeuit.（Fig.9)

BEDIENING

WAARSCHUWING:

• U dient nooit kracht op het gereedschap uit te oefenen. Het eigenv gewicht van het gereedschap levert voldoende druk op. Overmatige kracht of druk kan schijfbreuk veroorzaken, hetgeen gevaarlijk is.
• Vervang ALTIJD de schijf indien het gereedschap tijdens het slijpen op de grond is geallen.

• Bots of stool de slijpschijf NOoit gegen het werkstuk.
  Zorg dat de schijf Nietteringgkaatst of blijft hangen, vooral bij het bewerken van hoeken, scherpe randen, enz. Dit kan namelijk verlies van controle over het gereedschapen terugslag verroorzaken.

• Gebruik het gereedschap NOOIT met houtzaagbladen of andere zaagbladen. Bij Gebruik op een slijpmachineverozaken zaagbladen vaak teruglag en controleverlies, met persoonlijke verwonding als möglichk gevolg.

LET OP:

• Schakel na het gebruik het gereedschap uit en wacht totdat de schijf volledig tot stilstand is gekomen alvorens het gereedschap neer to leggen.

Slijpen en schuren (Fig. 10)

Houd het gereedschap ALTIJD goed vast met de ene hand op het gereedschapshuis en de andere op de zijhandgreep. Schakel het gereedschap in en zet de slijp-of schuurschijf op het werkstuk.

Houd normal de rand van de slijp- of schuurschijf bij een hoek van ongeveer 15 graden ten opzichte van het werkstukoppervlak.

Bij gelebruik van eenulative schijf mag u deze aanvankelijk nicht in de richting B gelebruiken, ordat de schijf anders in het werkstuk za snijden. Wanner de rand van de schijf door gelebruik ronder geworden is, kut u de schijf zowel in richting A als in richting B gelebruiken.

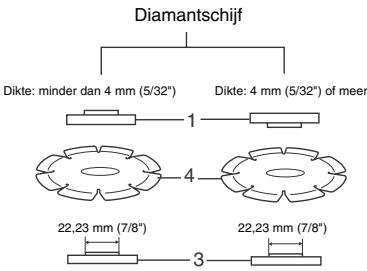

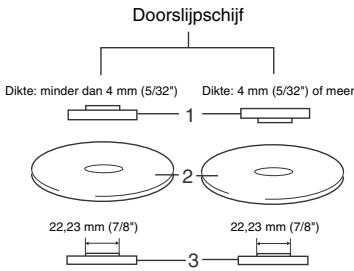

Gebruik met doorslijpschijf/diamantschijf (los verkrijgbaar) (Fig. 11)

De montagerichting van de borgmoer en binnenflens verschift afhankelijk van de ditke van de schijf.

Raadpleeg het onderstaande overzicht.

100 mm (4")

1. Borgmoer
2. Doorsliipschijf

3. Binnenflens
4. Diamantschijf

115 mm (4 - 1/2") / 125 mm (5")
1. Borgmoer
2. Doorsliipschijf

3. Binnenflens
4. Diamantschijf

WAARSCHUWING:

• Wanner u een doorslijpschijf of diamantschijf gebruikt,要去 u altijd een beschemkap gebruiker die special ontworpen is voor gebruik met doorslijpschijven.
• Gebruik NOOIT een doorslijpschijf om zijdelings mee te slijpen.
• Laat de schijf Niet vastlopen en oefen geen buitensporige druk uit. Probeer Niet een buitensporig diepe snede te slijpen. Een te grote kracht op de schijf verhoegt de belasting en de kans dat de schijf in de snede verdraait of vastloopt, waardoor terugslag kan optreden, de schijf kan breken of de motor oververhit kan raken.
• Begin nicht doorslijpen terwijl de schijf al in het werkstuk steekt. Laat de schijf eerst de volle spelheid bereiken en breng daarna de schijf voorzichtig in de snede door het gereedschap waar voren over het werkstukoppervlak te bewegen. Wanner het elektrisch gereedschap worden gestart terwijl de schijf al in het werkstuk steekt, kan de schijf vastlopen, omhoog lopen of terugslaan.
  Tijdens het doorslijpen mag u nooit de hoek van de schijf veranderen. Door zijdelingse druk uit te oefenen op de schijf (zoals bij schuren), zal de schijf barsten en breken waardoorzaakt.
• Een diamantschijf moet haaks op het door te slijpen werkstuk worden gezruikt.

ONDERHOUD

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en zich stekker uit het stopcontact is verwijderd alvorens te beginnen met inspecte de onderhoud.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijkte. Hierdoor het verkleuring, verrormingen en barsten worden verooorzaakt.

Houd het gereedschap en+zijn luchtopeningen alti\dj schoon. Reinig de luchtopeningen van het gereedschap regelmatig of telkens wanner ze verstopt beginnen te raken.(Fig.12)

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparations, inspectie en verranging van koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita servicecentrum, en dit uitsluitend met geleuik van originèle Makita verwangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan geleaar voor persoonlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.

Wenst umeer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita servicecentrum.

• Beschermkap (schijfkap) Voor schijf met een verzonden middengat/multischijf
• Beschermkap (schijfkap) Voor doorslijpschijf/diamantschijf
• Afbraamschijven
• Doorslijpschijven
  Multischijven
  Diamantschijven
• Komvormige draadborstels
  Draadborstel 85
  Schuurschijven
  Binnenflens
  Borgmoer Voor schijf met een verzonken middengat/ doorslijpschijf/multischijf/diamantschijf
  Borgmoer Voor schuurschijf
  Borgmoersleutel
  Zijhandgreep

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijkke fabrikant, verklaren dat de volgende Makita-machine(s):

Aanduiding van de machine: Haakse slijpmachine

Modelnr./Type: 9563H, 9564H, 9565H

in sériearend geproduceden

Voldoen aan de volgende Europese richtlijnen: 2006/42/EC

En zich gefabriciezerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN60745

De technische documentatie wordenbaard door once erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Model 9563H

Geluidsdrukniveau (L_pA) : 85 dB (A)

Geluidsenergie-niveau (L_WA) : 96 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Model 9564H, 9565H

Geluidsdrukniveau (L_DA) : 84 dB (A)

Geluidsenergie-niveau (L_WA) : 95 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Draag oorbeschemers

ENG900-1

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Model 9563H

Toepassing: oppervlak slijpen

Trillingsemissie (a_h,AG) .. 5,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Als het gereedschap voor andere toepassingen worden gebruikt, hunnen de trillingswaarden anders zich.

Model 9564H

Toepassing: oppervlak slijpen

Trillingsemissie (a_h,AG) .. 8,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Als het gereedschap voor andere toepassingen worden gebruikt, hunnen de trillingswaarden anders zich.

Toepassing: slijpen van oppervlakken met

trillingsbestendige handgreep

Trillingsemissie (a_h,AG) .. 8,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Model 9565H

Toepassing: oppervlak slijpen

Trillingsemissie (a_h,AG) .. 9,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

Als het gereedschap voor andere toepassingen worden gebruikt, hunnen de trillingswaarden anders zich.

Toepassing: slijpen van oppervlakken met

trillingsbestendige handgreep

Trillingsemissie (a_h,AG) .. 7,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

ENG902-1

• De opgevegen trillingsemmissiwaarde is gemeten volgens de standardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgeveen trilingsemissiewaarde kan ook worden gebrukt voor een beoordeeling vooraf van de blootstelling.
• De opgegeven trillingssemissiewaarde worden gebruikt bij veel toepassingen van het elektrisch gereedschap. Echter, indien het elektrisch gereedschap worden gebruikt bij andere toepassingen, dan kan de trillingssemissiewaarde anders zich.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gelebruikt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operater die zich gebebaser op een schatting van deblootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijscylus, zoals de tijdsduur gedurende welke het geweredschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

ESPANOL

ENG905-1

Rudo
