Tipo de producto	Amoladora angular
Marca	MAKITA
Modelo	6563H
Diámetro de disco	100 mm
Rosca del eje	M10
Velocidad en vacío	11 000 min⁻¹
Longitud total	299 mm
Peso neto	2,1 kg
Categoría de seguridad	Doble aislamiento (Clase II)
Alimentación	Monofásico, tensión según placa de características (230 V típico)
Usos	Esmerilado, lijado y corte de metal y piedra en seco
Funciones principales	Bloqueo del eje, interruptor deslizante con bloqueo, carcasa de protección orientable, mango lateral
Mantenimiento y limpieza	Limpiar regularmente las aberturas de ventilación; usar un objeto no metálico
Accesorios incluidos	Llave contratuerca, mango lateral
Accesorios opcionales	Discos con maza descentrada, discos de corte abrasivos, discos diamantados, multidisco, cepillos metálicos
Piezas de repuesto y reparabilidad	Contactar con un centro de servicio autorizado Makita; usar únicamente piezas de repuesto Makita
Nivel de presión sonora (LpA)	85 dB(A)
Nivel de potencia sonora (LWA)	96 dB(A)
Vibraciones (esmerilado de superficie)	5,5 m/s² (incertidumbre K=1,5 m/s²)

Preguntas frecuentes - 6563H MAKITA

¿Cómo cambiar el disco en la MAKITA 6563H?

Asegúrese de que la herramienta esté desenchufada. Presione el bloqueo del eje para inmovilizar el eje. Use la llave contratuerca para aflojar la contratuerca (gírela en sentido contrario a las agujas del reloj). Reemplace el disco y vuelva a atornillar la contratuerca apretándola en el sentido de las agujas del reloj mientras mantiene el bloqueo.

¿Qué tipo de disco usar con la 6563H?

Use discos con maza descentrada de 100 mm de diámetro con un orificio adaptado a la rosca M10. Para corte, discos de corte abrasivos o diamantados de 100 mm son compatibles. Use solo discos reforzados con fibra de vidrio y respete la velocidad máxima de 11 000 min⁻¹.

¿Cómo ajustar la carcasa de protección?

Afloje el tornillo o la palanca de la carcasa. Gire la carcasa para alinear la parte saliente con la muesca de la caja de engranajes, luego gírela al ángulo deseado (generalmente 180°). Apriete firmemente el tornillo o la palanca. La carcasa debe cubrir siempre la parte del disco orientada hacia el usuario.

¿Cómo evitar los golpes de retroceso?

Mantenga un agarre firme en la herramienta y use el mango lateral. Evite bloquear el disco o aplicar una presión excesiva. No trabaje en esquinas o bordes afilados sin precaución. Nunca coloque la mano cerca del accesorio giratorio y no se pare en la zona de proyección en caso de golpe.

¿Qué mantenimiento regular es necesario?

Después de cada uso, desconecte la herramienta. Limpie las aberturas de ventilación con un objeto no metálico para evitar la acumulación de polvo. Verifique el estado del cable y del enchufe. Las reparaciones internas (carbones, etc.) deben ser realizadas por un centro autorizado Makita.

¿Se puede usar la 6563H para pulir?

No, el manual desaconseja el pulido con esta herramienta. Está diseñada solo para esmerilado, lijado y corte de metal y piedra. El uso de accesorios no recomendados puede conllevar riesgos de lesiones.

¿Cuáles son los niveles de ruido y vibración?

El nivel de presión sonora es de 85 dB(A) con una incertidumbre de 3 dB(A). Use protectores auditivos. La emisión de vibraciones en esmerilado de superficie es de 5,5 m/s² (K=1,5 m/s²). Estos valores pueden variar según la aplicación.

¿Cómo usar la amoladora de forma segura?

Use siempre gafas de seguridad, una mascarilla antipolvo y protectores auditivos. Verifique que el disco no esté dañado antes de usarlo. No fuerce la herramienta, deje que su peso sea suficiente. Mantenga la herramienta alejada de su cuerpo y de otras personas. Desconéctela antes de cualquier ajuste.

¿Dónde encontrar piezas de repuesto para la 6563H?

Diríjase a un centro de servicio autorizado Makita o consulte el sitio oficial. Use exclusivamente piezas de repuesto Makita para garantizar la seguridad y fiabilidad. Los accesorios (discos, cepillos) están disponibles en distribuidores especializados.

¿Cómo limpiar las aberturas de ventilación?

Asegúrese de que la herramienta esté desenchufada. Use un objeto no metálico (como un pincel o un cepillo de plástico) para retirar suavemente el polvo acumulado. No use gasolina, diluyente o productos similares que puedan dañar la herramienta.

MANUAL DE USUARIO 6563H MAKITA

Explicación de los dibujos

1 Bloqueo del eje 2 Interruptor deslizable 3 Protector de disco 4 Caja de cojinetes 5 Tornillo 6 Palanca 7 Contratuerca

8 Disco de amolar de centro hundido/multidisco 9 Brida interior 10 Llave de contratuerca 11 Disco de corte abrasivo/disco de diamante

12 Protector de disco para disco de corte abrasivo/disco de diamante 13 Abertura de salida de aire 14 Abertura de entrada de aire

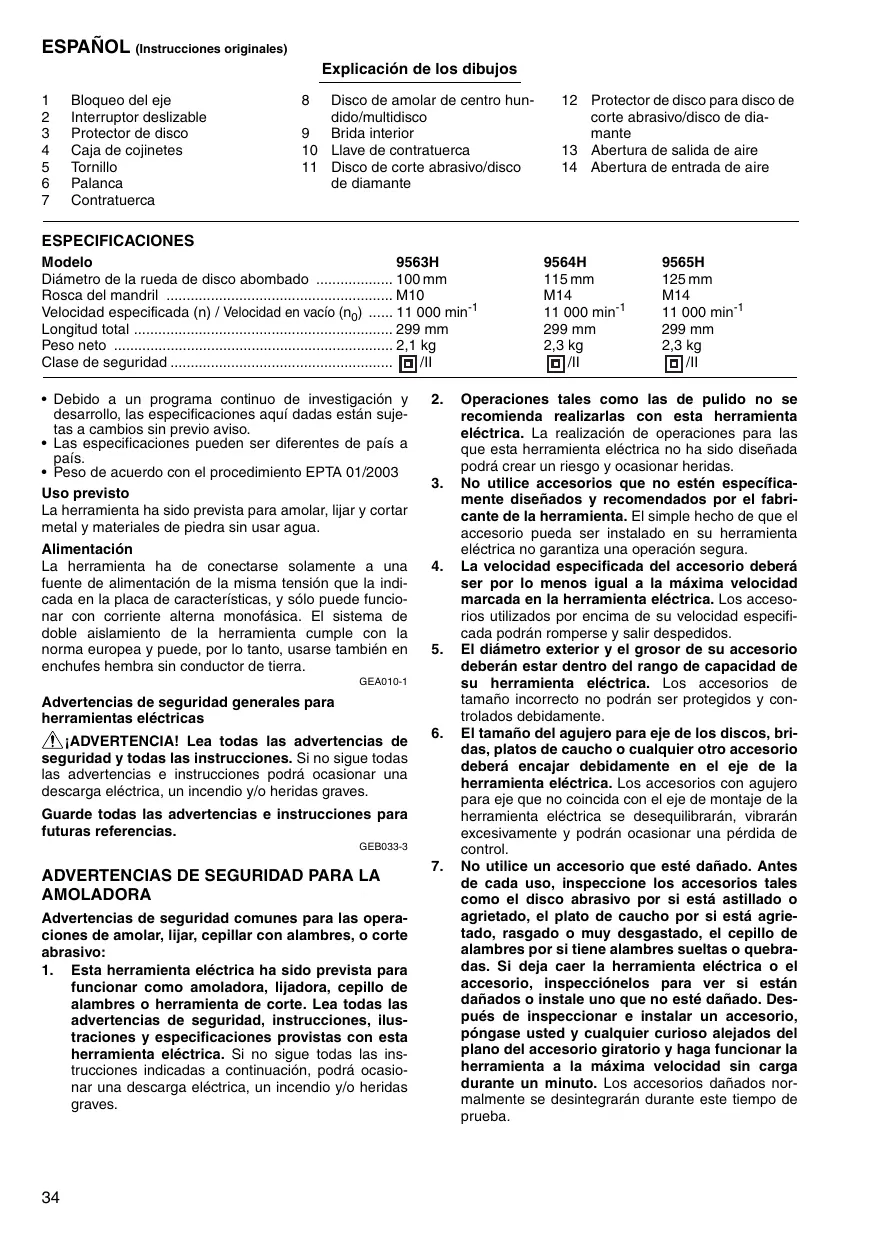

ESPECIFICACIONES

Modelo	9563H	9564H	9565H
Diámetro de la rueda de disco abombado	100 mm	115 mm	125 mm
Rosca del mandril	M10	M14	M14
Velocidad especialicina (n) / Velocidad en vacio (n0)	11 000 min-1	11 000 min-1	11 000 min-1
Longitud total	299 mm	299 mm	299 mm
Peso neto	2,1 kg	2,3 kg	2,3 kg
Clase de sécurité	凹/II	凹/II	凹/II

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso. Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo con el procedimiento EPTA 01/2003

Uso previsto

La herramienta ha sido prevista para amolar, lijar y cortar metal y materiales de piedra sin usar agua.

Alimentación

La herramienta ha de conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y solo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con la norma europea y puede, por lo tanto, usarse también en enchufes hembra sin conductor de tierra.

GEA010-1

Advertencias de seguridad generales para herramientas eléctricas

ADVERTENCIA! Lea todas las advertencias de seguridad y todas las instrucciones. Si no sigue todas las advertencias e instrucciones podrá ocasionar una descarga eléctrica, un incendio y/o heridas graves.

Guarde todas las advertencias e instrucciones para futuras referencias.

ADVERTENCIAS DE SEGURIDAD PARA LA AMOLADORA

Advertencias de seguridad comunes para las operaciones de amolar, lijar, cepillar con alambres o corte abrasivo:

1. Esta herramienta eléctrica ha sido prevista para funcionar como amoladora, lijadora, cepillo de alambres o herramienta de corte. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones provistas con esta herramienta eléctrica. Si no sigue todas las instrucciones indicadas a continuación, podrá ocasionar una descarga eléctrica, un incendio y/o heridas graves.

1. Operaciones tales como las de pulido no se recomienda realizarlas con esta herramienta eléctrica. La realización de operaciones para las que esta herramienta eléctrica no ha sido diseñada podrá crear un riesgo y ocasionar heridas.
2. No utilice accesorios que no estén específicamente diseñados y recomendados por el fabricante de la herramienta. El simple hecho de que el accesorio pueda ser instalado en su herramienta eléctrica no garantiza una operación segura.
3. La velocidad especificada del accesorio debe ser por lo menos igual a la máxima velocidad marcada en la herramienta eléctrica. Los accesorios que funcionen por encima de su velocidad especificada podrán romperse y salir despedidos.
4. El diámetro exterior y el grosor de su accesorio deben estar dentro del rango de capacidad de su herramienta eléctrica. Los accesorios de tamaño incorrecto no podrán ser protegidos y controlados debidamente.
5. El tamaño del agujero para eje de los discos, bridas, platos de caucho o cualquier otro accesorio deben encajar debidamente en el eje de la herramienta eléctrica. Los accesorios con agujero para eje que no coincida con el eje de montaje de la herramienta eléctrica se desequilibrarán, vibrarán excesivamente y PODRÁN ocasionar una pérdida de control.
6. No utilice un accesorio que esté dañado. Antes de cada uso, inspeccione los accesorios tales como el disco abrasivo por si está astillado o agrietado, el plato de caucho por si está agrietado, rasgado o muy desgastado, el cepillo de alambre por si tiene alambres sueltos o quebrados. Si deja caer la herramienta eléctrica o el accesorio, inspecciónelos para ver si están dañados o instale uno que no esté dañado. Después de inspeccionar o instalar un accesorio, póngase usted y cualquier curioso alejados del plano del accesorio giratorio y haga funcionar la herramienta a la máxima velocidad sin carga durante un minuto. Los accesorios dañados normalmente se desintegrarán durante este tiempo de prueba.
7. Póngase equipo de protección personal. En función de la aplicación, utilice pantalla facial, gafas de protección o gafas de seguridad. Según corresponda, póngase mascarilla contra el polvo, protectores auditivos, guantes y delantal de taller que pueda detener los pequeños fragmentos abrasivos o de pieza de trabajo que salgan despedidos. La protección de los ojos debería poder detener los desechos despedidos generados en distintas operaciones. La mascarilla contra el polvo o respirador debería poder filtrar las partículas generadas por la operación que realice. Una exposición prolongada a ruido de alta intensidad podría ocasionar pérdida auditiva.
8. Mantenga a los curiosos a una distancia segura del área de trabajo. Cualquier persona que entre en el área de trabajo debería ponerse equipo de protección personal. Los fragmentos de la pieza de trabajo o de un accesorio roto podrán salir despedidos y ocasionar heridas más allá del área de operación.
9. Cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cableado oculto o con su propio cable, sujete la herramienta eléctrica por las superficies de asimiento aisladas. El contacto con un cable con corriente hará que la corriente circule por las partes metálicas expuestas de la herramienta y podría electrocutar al operario.
10. Coloque el cable de alimentación apartado del accesorio giratorio. Si pierde el control, el cable de alimentación podría ser cortado o enredado y su mano o brazo ser arrastrado hacia el accesorio giratorio.
11. No deje nunca la herramienta eléctrica hasta que el accesorio se haya detenido por completo. El accesorio giratorio podría engancharse en la superficie y tirar de la herramienta eléctrica, haciéndole perder el control de la misma.
12. No ponga en marcha la herramienta eléctrica mientras la transporta en su costado. Un contacto accidental con el accesorio giratorio podrá enredar sus ropas, y atraer el accesorio hacia su cuerpo.
13. Limpie regularmente los orificios de ventilación de la herramienta eléctrica. El ventilador del motor conducirá el polvo hacia el interior de la carcasa y una acumulación excesiva de metal en polvo podrá ocasionar peligros eléctricos.
14. No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas podrán encender estos materiales.
15. No utilice accesorios que requieran refrigerantes líquidos. La utilización de agua u otros refrigerantes líquidos podrá resultar en una descarga eléctrica o electrocución.

Advertencias sobre retrocesos bruscos y otros peligros relacionados:

El retroceso brusco es una reacción repentina debida a un aprisionamiento o estancamiento del disco, plato de caucho, cepillo u otro accesorio giratorio. El aprisionamiento o estancamiento ocasiona un detenimiento rápido del accesorio giratorio que a su vez hace que la herramienta eléctrica descontrolada sea forzada en dirección opuesta a la rotación del accesorio en el punto de bloqueo.

Por ejemplo, si el disco abrasivo queda aprisionado o estancado por la pieza de trabajo, el borde del disco que está entrando en el punto de estancamiento puede hundirse en la superficie del material haciendo que el disco se salga de la hendidura o salte. El disco podrá saltar hacia el operario o en dirección contraria a él, dependiendo de la dirección del movimiento del disco en el punto de estancamiento. Los discos abrasivos también podrán romperse en estas condiciones.

El retroceso brusco es el resultado de un mal manejo de la herramienta eléctrica y/o procedimientos o condiciones de operación incorrectos y puede evitarse tomando las precauciones apropiadas ofrecidas a continuación.

a) Mantenga agarrada firmemente la herramienta eléctrica y coloque su cuerpo y brazo de forma que le permita resistir las fuerzas del retroceso brusco. Utilice siempre el mango auxiliar, si está provisto, para tener el máximo control sobre el retroceso brusco o reacción de torsión durante la puesta en marcha. El operario puede controlar las reacciones de torsión o fuerzas del retroceso brusco, si toma las precauciones adecuadas. b) No ponga nunca su mano cerca del accesorio giratorio. El accesorio puede retroceder bruscamente sobre su mano. c) No ponga su cuerpo en el área donde vaya a desplazarse la herramienta eléctrica si ocurre un retroceso brusco. El retroceso brusco propulsará la herramienta en dirección opuesta al movimiento del disco en el punto del enredo. d) Tenga cuidado especial cuando trabaje esquinas, bordes afilados, etc. Evite que el accesorio rebote o se enrede. Las esquinas, bordes afilados o los rebotes tienen una tendencia a enredar el accesorio giratorio y causar una pérdida de control o retroceso brusco. e) No coloque un disco de tallar madera de cadena de sierra ni un disco de sierra dentado. Tales discos crean retrocesos bruscos y pérdida de control frecuentes.

Advertencias de seguridad específicas para operaciones de amolar y corte abrasivo:

a) Utilice solamente tipos de disco que estén recomendados para su herramienta eléctrica y el protector específicamente diseñado para el disco seleccionado. Los discos para los que no ha sido diseñada la herramienta eléctrica no pueden ser protegidos debidamente y no son seguros. b) El protector de disco debe estar fijado firmemente en la herramienta eléctrica y colocado de forma que ofrezca la máxima seguridad, quedando hacia el operario la mínima parte de disco desprotegida. El protector de disco ayuda a proteger al operario de fragmentos de disco roto y de un contacto accidental con el disco. c) Los discos deben ser utilizados solamente para aplicaciones recomendadas. Por ejemplo: no amole con el costado de un disco de corte. Los discos de corte abrasivo están previstos para amolado periférico, estos discos podrán desintegrarse si se les aplican fuerzas laterales.

d) Utilice siempre bridas de disco que no estén dañadas, y del tamaño y forma correctos para el disco que ha seleccionado. Las bridas de disco correctas sujetan los discos de tal manera que reducen la posibilidad de que el disco se rompa. Las bridas para discos de corte pueden ser diferentes de las bridas para discos de amolar. e) No utilice discos gastados de otras herramientas eléctricas más grandes. Los discos previstos para herramientas eléctricas más grandes no son apropiados para la máxima velocidad de una herramienta más pequeña y pueden estallar.

Advertencias de seguridad adicionales para operaciones de corte abrasivo:

a) No "atasque" el disco de corte ni aplique presión excesiva. No intente hacer un corte de excesiva profundidad. Si fatiga en exceso el disco, aumenta la carga y la susceptibilidad de retorcerse o estancarse en el corte y existirá la posibilidad de que se produzca un retroceso brusco o la rotura del disco. b) No ponga su cuerpo en línea y por detrás del disco giratorio. Cuando el disco, en el punto de operación, se mueve apartándose de su cuerpo, un posible retroceso brusco puede impulsar el disco giratorio y la herramienta eléctrica directamente hacia usted. c) Cuando el disco esté estancándose o cuando quiera interrumpir un corte por cualquier razón, apague la herramienta eléctrica y sujétela sin moverla hasta que se haya detenido completamente. No intente nunca sacar el disco de corte del corte estando el disco moviéndose porque podrá producirse un retroceso brusco. Investigue y tome medidas correctivas para eliminar la causa del estancamiento del disco. d) No recomiende la operación de corte en la pieza de trabajo. Deje que el disco alcance la velocidad y vuelva a entrar en el corte cuidadosamente. Si vuelve a poner en marcha la herramienta eléctrica en la pieza de trabajo, el disco podría estancarse, saltar o retroceder bruscamente. e) Sujete los paneles o cualquier pieza de trabajo demasiado grande para minimizar el riesgo de que el disco se estanque o retroceda bruscamente. Las piezas de trabajo grandes tienden a combarse con su propio peso. Deberá poner apoyos debajo de la pieza de trabajo cerca de la línea de corte y cerca del borde de la pieza de trabajo en ambos lados del disco. f) Extreme las precauciones cuando haga un "corte por hundimiento" en paredes u otras áreas ciegas. La parte saliente del disco podría cortar tuberías de gas o agua, cables eléctricos u objetos que puedan ocasionar un retroceso brusco.

Advertencias de seguridad específicas para operaciones de lijado:

a) No utilice discos de papel de lijar de tamaño excesivamente grandes. Siga las recomendaciones del fabricante a la hora de seleccionar el papel de lijar. Un papel de lijar más grande que sobresalga del plato de caucho presenta un riesgo de laceración y podría ocasionar un enredo o desgarro del disco o un retroceso brusco.

Advertencias de seguridad específicas para operaciones de cepillado con alambre:

a) Sea consciente de que el cepillo lanza hebras de alambre incluso durante una operación normal. No fatigue los alambres aplicando una energía excesiva al cepillo. Las hebras de alambre pueden penetrar la ropa ligera y/o la piel fácilmente. b) Si se recomienda usar un protector para el cepillado con alambres, no deje que el disco de alambres o el cepillo interfiera con el protector. El disco de alambres o el cepillo podrán expandir su diámetro debido a la carga del trabajo y las fuerzas centrífugas.

Advertencias de seguridad adicionales: 17. Cuando utilice discos de amolar de centro hundido, asegúrese de utilizar solamente discos reforzados con fibra de vidrio. 18. Tenga cuidado de no dañar el eje, la brida (especialmente la cara de instalación) ni la contrauerca. Los daños en estas piezas podrán ocasionar la rotura del disco. 19. Asegúrese de que el disco no está en contacto con la pieza de trabajo antes de activar el interruptor. 20. Antes de utilizar la herramienta en una pieza de trabajo definitiva, déjela funcionar durante un rato. Observe para ver si hay vibración o bamboleo que pueda indicar una incorrecta instalación o disco mal equilibrado. 21. Utilice la superficie especificada del disco para realizar el amolado. 22. Tenga cuidado con las chispas que salen volando. Sujete la herramienta de forma que las chispas salgan volando en dirección contraria a usted y otras personas o materiales inflamables. 23. No deje la herramienta en marcha. Tenga en marcha la herramienta solamente cuando la tenga en la mano. 24. No toque la pieza de trabajo inmediatamente antes de la operación; podría estar muy caliente y quemarle la piel. 25. Asegúrese siempre de que la herramienta está apagada y desenchufada o que el cartucho de batería haya sido extraído antes de realizar cualquier trabajo en la herramienta. 26. Observe las instrucciones del fabricante para montar y utilizar correctamente los discos. Maneje y guarde con cuidado los discos. 27. No utilice bujes de reducción ni adaptadores separados para adaptar un orificio grande de disco abrasivo. 28. Utilice solamente las bridas especificadas para esta herramienta. 29. Para herramientas que vayan a ser utilizadas con discos de orificio roscado, asegúrese de que la rosca del disco sea lo suficientemente larga como para acomodar la longitud del eje. 30. Compruebe que la pieza de trabajo esté bien sujetada. 31. Tenga en cuenta que el disco continúa girando después de haber apagado la herramienta. 32. Si el lugar de trabajo es muy caluroso y húmedo, o si está muy contaminado con polvo conductor, utilice un disyuntor de cortocircuito (30 mA) para cerciorarse de la calidad del operario. 33. No utilice la herramienta con ningún material que contenga asbestos.

1. No utilice agua ni lubricante para amolado.
2. Asegúrese de que las aberturas de ventilación estén libres cuando trabaje en condiciones polvorientas. Si fuera necesario retirar el polvo, primero desconecte la herramienta de la toma de corriente (utilice objetos no metálicos) y evite dañar las partes internas.
3. Cuando utilice discos de corte, trabaje siempre con el protector de disco de recogida de polvo requerido por los reglamentos locales.
4. Los discos de corte no deben ser expuestos a ninguna presión lateral.

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA:

No permita que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad existentes en este manual de instrucciones podría ocasionar graves heridas personales.

Bloqueo del eje (Fig. 1)

PRECAUCIÓN:

• No accione nunca el bloqueo del eje cuando el eje esté moviéndose. Podría dañarse la herramienta.

Presione el bloqueo del eje para impedir que el eje gire cuando vaya a instalar o desmontar accesorios.

Accionamiento del interruptor (Fig. 2)

PRECAUCIÓN:

• Antes de enchufar la herramienta, compruebe siempre para confirmar que el interruptor deslizable se acciona debidamente y que vuelve a la posición "OFF" cuando se presione la parte trasera del interruptor deslizable.

Para poner en marcha la herramienta, deslice el interruptor deslizable hacia la posición "I (ON)". Para una operación continua, presione la parte delantera del interruptor deslizable para bloquearlo.

Para parar la herramienta, presione la parte trasera del interruptor deslizable, cuando deslice hacia la posición "O (OFF)".

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y desenchufada antes de realizar cualquier trabajo en ella.

Instalación de la empuñadura lateral (mango) (Fig. 3)

PRECAUCIÓN:

• Antes de realizar una operación, asegúrese siempre de que la empuñadura lateral está instalada firmemente.

Rosque la empuñadura lateral firmemente en la posición de la herramienta mostrada en la figura.

Instalación o desmontaje del protector de disco (Para disco de centro hundido, multidisco / disco de corte abrasivo, disco de diamante)

Para herramienta con protector de disco de tipo tornillo de fijación (Fig. 4 y 5)

PRECAUCIÓN:

• El protector de disco debe estar instalado en la herramienta de forma que el lado cerrado del protector esté siempre orientado hacia el operario.

Monte el protector de disco con la protuberancia de la banda del protector de disco alineada con la muesca de la caja de cojinetes. Después gire el protector de disco a una posición en 180 grados. Asegúrese de apretar el tornillo firmemente.

Para desmontar el protector de disco, siga el procedimiento de instalación a la inversa.

Para herramienta con protector de disco de tipo palanca de abrazadera (Fig. 6 y 7)

Empuje la palanca en la dirección de la flecha después de aflojar el tornillo. Monte el protector de disco con la protuberancia de la banda del protector de disco alineada con la muesca de la caja de cojinetes. Después gire el protector de disco alrededor de 180 grados. Sujételo con el tornillo después de empujar la palanca en la dirección de la flecha para trabajo. El ángulo de ajuste del protector de disco puede fijarse con la palanca.

Para desmontar el protector de disco, siga el procedimiento de instalación a la inversa.

Instalación o desmontaje de un disco de amolar de centro hundido/multidisco (accesorio)

Monte la brida interior en el eje. Encaje el disco encima de la brida interior y rosque la contratuerca en el eje. (Fig. 8)

Para apretar la contratuerca, presione el bloqueo del eje firmemente para que el eje no pueda girar, después apriete firmemente hacia la derecha utilizando la llave de contratuerca.

Para desmontar el disco, siga el procedimiento de instalación a la inversa. (Fig. 9)

OPERACIÓN

ADVERTENCIA:

• No debe forzarse nunca la herramienta. El peso de la herramienta aplica la presión adecuada. El forzamiento y la presión excesivos podrán ocasionar una peligrosa rotura del disco.
• Reemplace el disco SIEMPRE si llega a caer la herramienta durante el amolado.
• No lance ni golpee NUNCA el disco de amolar u otros discos contra la pieza de trabajo.
• Evite los rebotes y enganches del disco, especialmente cuando trabaje en esquinas, bordes agudos, etc. Esto podrá ocasionar la pérdida del control y retrocesos bruscos.
• No utilice NUNCA esta herramienta con discos para cortar madera ni con discos de sierra. Los discos de ese tipo, cuando se utilizan en una amoladora, con frecuencia ocasionan retrocesos bruscos y pérdida del control que acarrean heridas personales.

PRECAUCIÓN:

• Después de la operación, apague siempre la herramienta y espere hasta que el disco se haya parado completamente antes de soltar la herramienta.

Operación de amolado y lijado (Fig. 10)

Sujete SIEMPRE la herramienta firmemente con una mano en la carcasa y la otra en la empuñadura lateral.

Encienda la herramienta y después aplique el disco a la pieza de trabajo.

En general, mantenga el borde del disco a un ángulo de unos 15 grados con la superficie de la pieza de trabajo.

Durante el periodo de uso inicial de un disco nuevo, no trabaje con la amoladora en la dirección B porque tenderá a cortar la pieza de trabajo. Una vez que el borde del disco se haya redondeado con el uso, se podrá trabajar con el disco en ambas direcciones A y B.

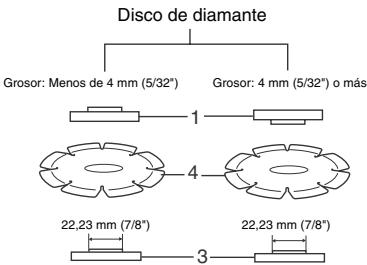

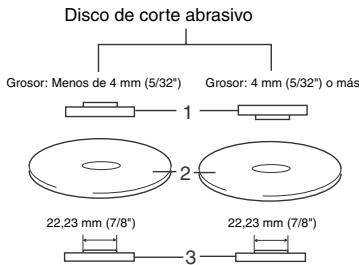

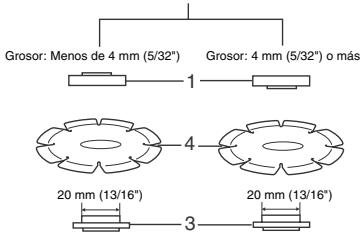

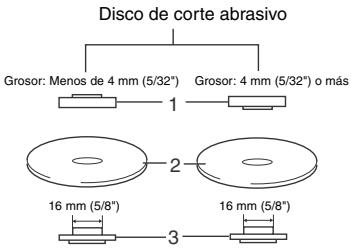

Operación con disco de corte abrasivo / disco de diamante (accesorio opcional) (Fig. 11)

La dirección para montar la contratuerca y la brida interior varía según el grosor del disco.

Consulte la tabla de abajo.

100 mm (4") 1. Contratuerca 2. Disco de corte abrasivo

Disco de diamante 3. Brida interior 4. Disco de diamante

115 mm (4 - 1/2") / 125 mm (5") 1. Contratuerca 2. Disco de corte abrasivo

3. Brida interior 4. Disco de diamante

ADVERTENCIA:

• Cuando utilice un disco de corte abrasivo / disco de diamante, asegúrese de utilizar solamente el protector de disco especial diseñado para usar con discos de corte.
• No utilice NUNCA un disco de corte para amolar lateralmente.
• No "atasque" el disco ni ejerza presión excesiva. No intente cortar con una profundidad de corte excesiva. Si fatiga en exceso el disco, aumenta la carga y la susceptibilidad de retorcerse o doblarse el disco en el corte y existirá la posibilidad de producirse un retroceso brusco, rotura del disco y recalentamiento del motor.
• No comience la operación de corte en la pieza de trabajo. Deje que el disco alcance plena velocidad y entre con cuidado en el corte moviendo la herramienta hacia delante sobre la superficie de la pieza de trabajo. Si pone en marcha la herramienta eléctrica en la pieza de trabajo, el disco podría estancarse, saltar o retroceder bruscamente.
• Durante las operaciones de corte, no cambie nunca el ángulo del disco. La aplicación de presión lateral en el disco de corte (como en amolado) hará que el disco se agriete y se rompa, ocasionando graves heridas personales.
• Un disco de diamante debe ser utilizado perpendicularmente al material que se está cortando.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y desenchufada antes de intentar realizar una inspección o mantenimiento.
• No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir decoloración, deformación o grietas.

La herramienta y sus aberturas de ventilación han de mantenerse limpias. Limpie las aberturas de ventilación regularmente o cuando los orificios empiecen a estar obstruidos. (Fig. 12)

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, la inspección y sustitución de las escobillas de carbón, y cualquier otro mantenimiento o ajuste deberán ser realizados en Centros de Servicios Autorizados por Makita, empleando siempre piezas de repuesto de Makita.

ACCESORIOS

PRECAUCIÓN:

• Estos accesorios o aditamentos están recomendados para su uso con la herramienta Makita especificada en este manual. El uso de cualquier otro accesorio o aditamento puede suponer un riesgo de lesiones personales. Utilice el accesorio o aditamento exclusivamente para su uso declarado.

Si necesita información más detallada sobre estos accesorios, consulte con su centro local de servicio de Makita.

• Protector de disco (Cubierta de disco) Para disco de centro hundido / Multidisco
• Protector de disco (Cubierta de disco) Para disco de corte abrasivo / disco de diamante Discos de centro hundido Discos de corte abrasivo
• Multidiscos Discos de diamante
• Gratas de alambres
• Grata de bisel de alambres de 85 Discos abrasivos Brida interior
• Contratuerca para disco de centro hundido / disco de corte abrasivo / multidisco / disco de diamante
• Contratuerca para disco abrasivo
• Llave de contratuerca
• Empuñadura lateral

Explicación general

AVISOS DE SEGURIDAD PARA LA REBARBADORA

Avisos de seguridad comunes para rebarbado, lijado, limpieza con cepillo metálico o corte abrasivo:

Disco abrasivo de corte

Disco diamantado

Disco abrasivo de corte

Disco diamantado

Declaración de conformidad CE

Makita Corporation como fabricante responsable declara que la(s) siguiente(s) máquina(s) de Makita:

Designación de máquina: Esmeriladora Angular

Modelo N°/ Tipo: 9563H, 9564H, 9565H

son producidas en series y

Cumplen con las directivas europeas siguientes: 2006/42/EC

Y que está fabricadas de acuerdo con las normas o documentos normalizados siguientes: EN60745

El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745:

Modelo 9563H

Nivel de presión sonora (LpA): 85 dB (A)

Nivel de potencia sonora (LWA): 96 dB (A)

Error (K): 3 dB (A)

Modelo 9564H, 9565H

Nivel de presión sonora (LpA): 84 dB (A)

Nivel de potencia sonora (LWA): 95 dB (A)

Error (K): 3 dB (A)

Póngase protectores en los oídos

ENG900-1

Vibración

El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN60745:

Modelo 9563H

Emisión de vibración (ah, AG): 5,5 m/s²

Error (K): 1,5 m/s²

Si la herramienta se utiliza para otras aplicaciones, es posible que los valores de vibración sean diferentes.

Modelo 9564H

Emisión de vibración (ah, AG): 8,5 m/s²

Error (K): 1,5 m/s²

Si la herramienta se utiliza para otras aplicaciones, es posible que los valores de vibración sean diferentes.

Modo: amoladura de superficie con

empuñadura a prueba de vibración

Emisión de vibración (ah, AG): 8,0 m/s²

Error (K): 1,5 m/s²

Modelo 9565H

Emisión de vibración (ah, AG): 9,0 m/s²

Error (K): 1,5 m/s²

Si la herramienta se utiliza para otras aplicaciones, es posible que los valores de vibración sean diferentes.

Modo: amoladura de superficie con

empañadura a prueba de vibración

Emisión de vibración (ah, AG): 7,5 m/s²

Error (K): 1,5 m/s²

• El valor de emisión de vibración declarado ha sido medido de acuerdo con el tipo de prueba estándar y se puede usar para comparar una herramienta con otra.
• El valor de emisión de vibración declarado también se puede usar en una valoración preliminar de exposición.
• El valor de emisión de vibración declarado se usa para las principales aplicaciones de la herramienta eléctrica. Sin embargo, si la herramienta se usa para otras aplicaciones, los valores de emisión de vibración pueden ser diferentes.

ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada.
• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo operativo, tal como las veces cuando la herramienta está apagada y cuando está funcionando en vacío, además del tiempo de gatillo).

Ruido

La característica del nivel de ruido A determinado de acuerdo con EN60745:

Modelo 9563H
