6563H - Utensili elettrici MAKITA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	MAKITA
Modello	6563H
Diametro mola	100 mm
Filettatura dell'albero	M10
Velocità a vuoto	11 000 min⁻¹
Lunghezza totale	299 mm
Peso netto	2,1 kg
Categoria di sicurezza	Doppio isolamento (Classe II)
Alimentazione	Monofase, tensione secondo targa (230 V tipica)
Utilizzi	Smerigliatura, levigatura e taglio di metallo e pietra a secco
Funzioni principali	Bloccaggio dell'albero, interruttore a slitta con blocco, cuffia di protezione orientabile, maniglia laterale
Manutenzione e pulizia	Pulire regolarmente le aperture di ventilazione; utilizzare un oggetto non metallico
Accessori inclusi	Chiave per controdado, maniglia laterale
Accessori opzionali	Mole con mozzo svasato, mole da taglio abrasive, mole diamantate, multidischi, spazzole metalliche
Ricambi e riparabilità	Contattare un centro di assistenza autorizzato Makita; utilizzare solo ricambi Makita
Livello di pressione sonora (LpA)	85 dB(A)
Livello di potenza sonora (LWA)	96 dB(A)
Vibrazioni (smerigliatura di superficie)	5,5 m/s² (incertezza K=1,5 m/s²)

Domande frequenti - 6563H MAKITA

Come cambiare la mola sulla MAKITA 6563H?

Assicurarsi che l'utensile sia scollegato. Premere il bloccaggio dell'albero per immobilizzare l'asse. Utilizzare la chiave per controdado per allentare il controdado (ruotare in senso antiorario). Sostituire la mola e riavvitare il controdado serrando in senso orario mantenendo premuto il bloccaggio.

Che tipo di mola usare con la 6563H?

Utilizzare mole con mozzo svasato da 100 mm di diametro con foro adatto alla filettatura M10. Per il taglio, sono compatibili mole da taglio abrasive o diamantate da 100 mm. Utilizzare solo mole rinforzate con fibra di vetro e rispettare la velocità massima di 11.000 min⁻¹.

Come regolare la cuffia di protezione?

Allentare la vite o la leva della cuffia. Ruotare la cuffia per allineare la parte sporgente con l'intaglio del carter ingranaggi, quindi ruotarla all'angolo desiderato (di solito 180°). Serrare saldamente la vite o la leva. La cuffia deve sempre coprire la parte della mola rivolta verso l'operatore.

Come evitare i contraccolpi?

Mantenere una presa salda sull'utensile e utilizzare la maniglia laterale. Evitare di bloccare la mola o di applicare una pressione eccessiva. Non lavorare in angoli o su bordi taglienti senza precauzione. Non posizionare mai la mano vicino all'accessorio in rotazione e non stare nella zona di proiezione in caso di contraccolpo.

Quale manutenzione regolare è necessaria?

Dopo ogni utilizzo, scollegare l'utensile. Pulire le aperture di ventilazione con un oggetto non metallico per evitare l'accumulo di polvere. Controllare lo stato del cavo e della spina. Le riparazioni interne (spazzole, ecc.) devono essere affidate a un centro autorizzato Makita.

Si può utilizzare la 6563H per la lucidatura?

No, il manuale sconsiglia la lucidatura con questo utensile. È progettato solo per smerigliatura, levigatura e taglio di metallo e pietra. L'uso di accessori non raccomandati può comportare rischi di lesioni.

Quali sono i livelli di rumore e vibrazione?

Il livello di pressione sonora è di 85 dB(A) con un'incertezza di 3 dB(A). Indossare protezioni acustiche. L'emissione di vibrazioni in smerigliatura di superficie è di 5,5 m/s² (K=1,5 m/s²). Questi valori possono variare a seconda dell'applicazione.

Come utilizzare la smerigliatrice in sicurezza?

Indossare sempre occhiali di sicurezza, una mascherina antipolvere e protezioni acustiche. Verificare che la mola non sia danneggiata prima dell'uso. Non forzare l'utensile, lasciare che il suo peso sia sufficiente. Tenere l'utensile lontano dal corpo e dalle persone. Scollegarlo prima di qualsiasi regolazione.

Dove trovare i ricambi per la 6563H?

Recarsi presso un centro di assistenza autorizzato Makita o consultare il sito ufficiale. Utilizzare esclusivamente ricambi Makita per garantire sicurezza e affidabilità. Gli accessori (mole, spazzole) sono disponibili presso rivenditori specializzati.

Come pulire le aperture di ventilazione?

Assicurarsi che l'utensile sia scollegato. Utilizzare un oggetto non metallico (come un pennello o una spazzola in plastica) per rimuovere delicatamente la polvere accumulata. Non utilizzare benzina, diluente o prodotti simili che potrebbero danneggiare l'utensile.

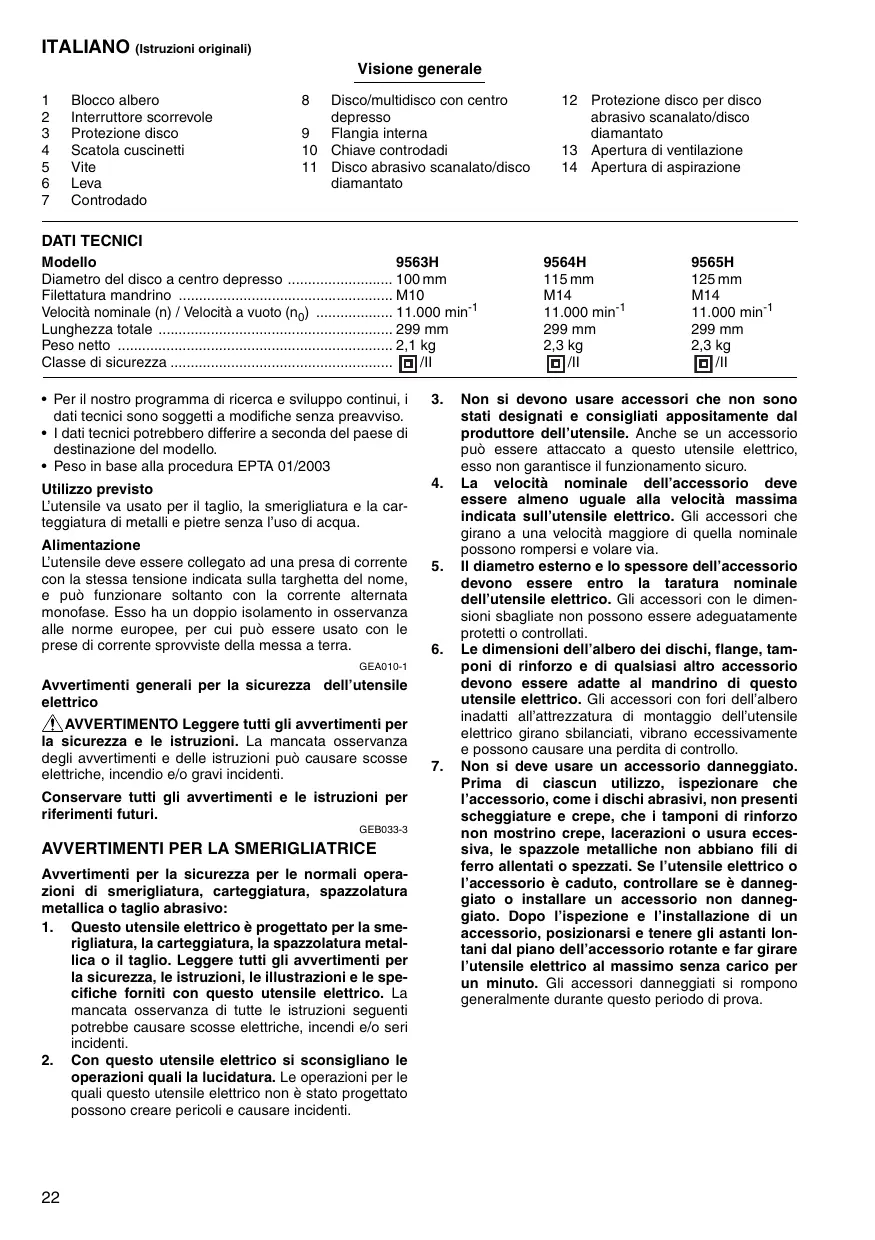

MANUALE UTENTE 6563H MAKITA

1	Blocco albero	8	Disco/multidisco con centro	12	Protezione disco per disco
2	Interruttore scorrevole		depresso		abrasivo scanalato/disco
3	Protezione disco	9	Flangia interna		diamantato
4	Scatola cuscinetti	10	Chiave controdadi	13	Apertura di ventilazione
5	Vite	11	Disco abrasivo scanalato/disco diamantato	14	Apertura di aspirazione
6	Leva
7	Controdado

DATI TECNICI

Modello	9563H	9564H	9565H
Diametro del disco a centro depresso	100 mm	115 mm	125 mm
Filettatura mandrino	M10	M14	M14
Velocità nominale (n) / Velocità a vuoto (n0)	11.000 min-1	11.000 min-1	11.000 min-1
Lunghezza totale	299 mm	299 mm	299 mm
Peso netto	2,1 kg	2,3 kg	2,3 kg
Classe di sicurezza	凹/II	凹/II	凹/II

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche della preavviso.
• I dati tecnici potrebbero diferire a seconda del paese di destinazione del modello.
• Peso in base alla procedure EPTA 01/2003

Utilizzo previsto

L'utensile va usato per il taglio, la smerigliatura e la carteggiatura di metalli e pietre除去 l'uso di acqua.

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e cui funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento in osservanza alle norme europee, per cui cui più essere usato con le prese di corrente sprovvieste della messa a terra.

GEA010-1

Aventimenti generali per la sicurezza dell'utensile elettrico

AVERTIMENO Leggere tutti gli averimenti per la sicurezza e le istruzioni. La mancata osservanza degli averimenti e delle istruzioni cuicould causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avventimenti e le istruzioni per riferimenti futuri.

GEB033-3

AVVERTIMENTI PER LA SMERIGLIATRICE

Avertimenti per la sicurezza per le normali operazioni di smerigliatura, carteggiatura, spazzolatura metallica o taglio abrasivo:

1. Questo utensile elettrico è progettato per la smerigliatura, la carteggiatura, la spazzolatura metallica o il taglio. Leggere tutti gli avvertimenti per la sicurezza, le istruzioni, le illustrazioni e le specifiche forniti con questo utensile elettrico. La mancata osservanza di tutte le istruzioni seguenti potrebbe causare scosse elettriche, incendi e/o seri incidenti.

2. Con questo utensile elettrico si sconsigliano le operazioni quali la lucidatura. Le operazioni per le quali questo utensile elettrico non è stato progettato possono create pericolie e causare incidenti.

3. Non si devono usare accessori che non sono stati designati e consigliati appositamente dal produttore dell'utensile. Anche se un accessorio cui ènessere attaccato a quello utensile elettrico,ippo non garantisce il funzionamento sicuro.

4. La velocità nominale dell'accessorio devesecco almeno uguali alla velocità massimaindicata sull'utensile elettrico. Gli accessori chegirano a una velocità maggiore di quella nominaleposso rompersi e volare via.
5. Il diametro esterno e lo spessore dell'accessorio devono essere entro la taratura nominale dell'utensile elettrico. Gli accessori con le dimensioni sbagliate non sono essere adeguatamente protetti o controllati.
6. Le dimensioni dell'albero dei dischi, flange, tamponi di rinforzo e di qualsiasi altri accessorio devono essere adatte al mandrino di questo utensile elettrico. Gli accessori con fori dell'albero inadatti all'attrezzatura di montaggio dell'utensile elettrico girano sbilanciati, vibrano excessivelymente e possono causare una perdita di controllo.

7. Non si delve usare un accessorio danneggiato. Prima di ciascun utilizzato, ispezionare che l'accessorio, come i dischi abrasivi, non presenti scheggiate e crepe, che i tamponi di rinforzo non restrino crepe, lacerazioni o usura eccessiva, le spazzole metalliche non abbiano fili di ferro allentati o spezzati. Se l'utensile elettrico o l'accessorio è caduto, controllare se è danneggiato o installare un accessorio non danneggiato. Dopo l'ispezione e l'installazione di un accessorio, positioningarsi etenerge gli astanti lontani dal piano dell'accessorio rotante e far girare l'utensile elettrico al massimo除去 carico per un minuto. Gli accessori danneggiati si rompono generalmente durante lo periodo di prova.

8. Indossare l'equipaggiamento di protezione. A seconda del lavoro, usare uno schermo per il viso, occhiali di protezione od occhiali di sicurezza. Secondo il necessario, indossare una mascherina antipolvere, protezioni per le orecchie, guanti e grembiale di lavoro in grado di fermare piccoli frammenti abrasivi o schegge del pezzo. Gli occhiali di protezione devono poter fermare i frammenti volanti prodotti dalle varie operazioni. La mascherina antipolvere o respiratore devono essere capaci di filtrare le particelle generate dal lavoro. L'esposizione prolongata al rumore di alta intensità potrebbe causare la perdita dell'udito.

9. Tenere gli astanti a una distance di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare l'equipaggiamento personale di protezione. I frammenti del pezzo o di un accessorio che si rompe potrebbero volare via causando incidenti fuori dall'area immediata del lavoro.
10. Tenere l'utensile elettrico soltanto per le superfici di presa isolate quando si esegue una opera-zione in cui l'accessario di taglio potrebbe fare contatto con fili elettrici nascosti o con il cavo di alimentazione dell'utensile. Il contatto dell'accessorio di taglio con un filo elettrico "sotto tensione" potrebbe mettere "sotto tensione" le parti metalliche esposte dell'utensile elettrico dando una scossa all'operaatore.
11. Posizione are il cavo di alimentazione dell'utensile discosto dall'accessorio che gira. Se si除去 il controlo dell'utensile, il cavo potrebbe essere tagliato o rinanere impigliato, e la mano o il braccio potrebbero essere attirati nell'accessorio che gira.
12. Non si delve mai posare l'utensile elettrico finché l'accessorio non si è fermato completeness. L'accessorio che gira potrebbe fare presa sulla superficie causando la perdita di controllo dell'utensile elettrico.
13. Non si delve far funzionare l'utensile elettrico除去 lo sl trasporta sul proprio filanco. Il contatto accidentale con I'accessorio che gira potrebbefare presa sul vestito spingendo I'accessorio nel corpo.
14. Pulire regolarmente le aperture di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere all'interno dell'alloggiamento, e l'accumulazione effecssiva della polvere di metallo potrebbe causare pericolile elettrici.
15. Non si delve far funzionare l'utensile elettrico vicino a materiali inflammabili, perché le scintille potrebbero incendiarii.
16. Non si devono usare accessori che richiedono refrigeranti liquidi. L'impiego di acqua o di altri refrigeranti liquidi potrebbe causare elettrocuzione o scosse elettriche.

Contraccolpi e relativi avvertimenti:

Il contraccolpo è una improvisa reazione a un disco rotante incastrato od ostacolato, tampone di rinsforzo, spazzola o un qualsiasi altro accessorio. L'incastamento o l'ostacolazione causano il rapido stallo dell'accessorio rotante, che a sua volta causa la spinta dell'utensile elettrico perché controllo nella direzione opposita della rotazione dell'accessorio sul punto dell'inceppamento.

Per esempio, se un disco abrasivoiene ostacolato o incastrato dal pezzo, il filo del disco cheenta nel punto de incastramento può penetrare nella superficie del materiale causando la fuoriuscita o il contraccolpo del disco. Il disco potrebbe rimbalzare verso l'operaore o lontano da"This, a seconda della direzione del movimento del disco sul punto di inceppamento. In queste condizioni, i dischi abrasivi potrebberoanche rompersi.

Il contraccolpo è il risultato dell'uso sbagliato dell'utensile elettrico e/o delle procedure o condizioni sbagliate di funzionamento, e può essere evitato prendendo le precauzioni appropriate come indicate di seguito.

a) Tenere saldamente l'utensile elettrico e posizionare il corpo e le braccia in modo da poter resistere alla forza del contraccolpo. Per il massimo controlo del contraccolpo o della reazione alla coppia di avviamento, usare sempre il manico ausiliario, se fornito. Prendendo le precauzioni appropriate, l'operatore cui potro controllare la reazione alla Coppia di avviamento e la forza del contraccolpo.
b) Non si devono mai mettere le mani vicino all'accessorio rotante. Si potrebbe verificare un contraccolpo dell'accessorio sulle mani.
c) Non si deve posizionare il corpo nell'area di spostamento dell'utensile elettrico se si verifica un contraccolpo. Il contraccolpo spinge l'utensile nella direzione opposa al movimento del disco sul punto dell'inceppamento.
d) Fare particolarmente attenzione lavorando gli angoli, i bordi affiliati, ecc. Evitare di far rimbalzare o di ostacolare l'accessorio. Gli angoli, i bordi affiliati o i rimbalzi tendono a inceppare l'accessorio rotante causando una perdita di controllo o un contraccollo.
e) Non si devono attaccare una lama di intaglio del legno per sega a catena o una lama dentata. Tali lame causano frequenti contraccolpi e perdite di controlo.

Avvertimenti per la sicurezza specifici per le operazioni di smerigliatura e di taglio:

a) Usare sostanto tipi di dischi raccomandati per l'utensile elettrico e la protezione specifica progettata per il disco selezionato. I dischi che non sono stati progettati per quello utensile elettrico non possono essere adeguatamente protetti e non sono sicuri.
b) La protezione deve essere attaccata saldamente all'utensile elettrico e posizionata per la massima sicurezza, in modo che una parte minima del disco sua esposta verso l'opereatore. La protezione aiuita a proteggere l'operatore dai frammenti causati alla rottrura del disco, e dal contatto accidentale con il disco.

c) I dischi devono essere usati soltanto per le applicazioni raccomandate. Per esempio: non si deve smerigliare con il lato del disco di taglio. I dischi di taglio abrasivi sono progettati per la smerigliatura periferica, e le forze laterali applicate a quello dischi potrebbero causarne la rottrura.
d) Usare sempre flange per dischi non danneggiate delle dimensioni e forme corrette per il disco selezionato. Le flange corrette supportano il disco, riducendoosi la possibilità di una rottra del disco. Le flange per dischi di taglio potrebbero essere diverse delle flange per dischi smerigliatori.
e) Non usare dischi usurati di utensili elettrici più grandi. I dischi progettati per gli utensili elettrici più grande non sono adatti alla velocità più alta di un utensile più piccolo, e potrebbero scoppiare.

Avvertimenti per la sicurezza supplementari specifici per le operazioni di taglio abrasivo:

a) Evitare di "inceppare" il disco diamantato o di applicarvi sopra una forza eccessiva. Non si deve cercare di fare una profundità di taglio eccessiva. Una sollecitatione eccessiva sul disco aumento il carico e la possibilità di un contraccolpo o di una rot-tura del disco.
b) Non posizionare il corpo sulla linea e dietro il disco che ruota. Quando il disco, sul punto di lavorazione, si allontana dal corpo dell'operatore, il possibile contraccolpo potrebbe scagliare il disco che gira e l'utensile elettrico direttamente su di lui.
c) Quando il disco si inceppa o se il taglio si interrompe per un qualsiasi motivo, spegnere l'utensile elettrico e tenerlo fermo finché il disco non si è completamente arrestato. Non si deve mai cercare di rimuovere il disco diamantato dal taglio quando è in movimento, perché altrimenti si potrebbe verificare un contraccolpo. Controllare e procedere con una azione correttiva che elimini la causa dell'inceppamento del disco.
d) Non riavviare l'operazione di taglio nel pezzo. Lasciare che il disco raggiunga la velocità massima e rientre con cura nel taglio. Il disco potrebbe incepparsi, rialzarsi o fare un contraccolpo se si riavvia l'utensile elettrico nel pezzo.
e) Supportare i pannelli o qualsiasi pezzo di dimensioni molto grande per minimizzare il rischio di inceppamento o di contraccolpo. I grande pezzi tendono a piegarsi sotto il loro stesso peso. I supporti devono essere sistemati sotto il pezzo vicino alla linea di taglio e vicino al bordo del pezzo su entrambi i lati del disco.
f) Usare precauzioni speciali per praticare un "taglio cavo" nelle pareti esistenti o altre aree cieche. Il disco sporgente potrebbe tagliare i tubi del gas o dell'acqua, fili elettrici od oggetti che possono causare un contraccolpo.

Avvertimenti per la sicurezza specifici per le operazioni di smerigliatura:

a) Non si deve usare carta vetrata per un disco di dimensioni superiore a quale normali.Seguire le raccomandazioni dei produttori per la selezione della carta vetrata. La carta vetrata più grande che si estende othert il tampone di smerigliatura presenta un rischio di lacerazione e potrebbe causare impiglia-menti, strappi del disco o contraccolpi.

Avvertimenti per la sicurezza specifici per le operazioni di spazzolatura metallica:

a) Tenere presente che i fili di ferro vengono scagliati alla spazzolaanche durante ilnormale funzionamento. Non sollecitateccessivement i fili esercitando un carico eccessivo sulla spazzola. I fili di ferro possono penetrare lavoramente gli abiti leggeri e/o la pelle.
b) Se è raccomandato l'uso di una protezione per la spazzolatura metallica, evitare l'interferenza del disco o spazzola metallici con la protezione. Il diametro del disco o spazzola metallici potrebbe espandersi a causa del carico di lavoro e delle forze centrifughe.

Aventimento per la sicurezza supplementari:

1. Usando dischi smerigliatori con centro depresso, scegliere soltanto quelli rinforzati con fibra di vetro.
2. Fare attentzione a non danneggiare il mandrino, la flangia (soprattutto la superficie di installazione) o il controdo. Se queste parti sono danneggiate, potrebbero causare la rottratura del disco.
3. Accertarsi che il disco non faccia contatto con il pezzo prima dell'attivazione dell'interruttore.
4. Prima di usare l'utensile sul pezzo, lasciarlo girare per quale momento. Controllare se ci sono vibrazioni od ondeggiamenti, che potrebbero indicare l'installazione scarsa del disco o un disco bilanziato male.
5. Usare la superficie specificata del disco per eseguire la smerigliatura.
6. Fare attenuatione alle scintille sprigionate. L'opera-toreuve tenere l'utensile in modo che le scint-tile non finiscano addosso alla sua o ad autre persona, o su materiali inflammabili.
7. Non lasciare solo l'utensile nelle funzioni.
   Farlo funzionare soltanto tenendolo in mano.
8. Il pezzo non va toccato immediamente dopo una operazione. Esso potrebbe essere estremamente caldo e causare bruciature.
9. Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente, o che la batteria sua stata rimossa, prima di qualsiasi intervento su diesso.
10. Osservare le struzioni del produttore per il corretto montaggio e utilizzato dei dischi. Maneggiare e conservare i dischi con cura.
11. Non usare boccole di riduzione o adattatori separati per montare dischi abrasivi con foro长大o.
12. Usare sostanto le flange specificate per quello utensile.
13. Usando gli utensili su cui montare dischi con foro filettato, accertarsi che la fillettatura del disco sua sufficientemente lunga da accettare la lunghezza del mandrino.
14. Accertarsi che il pezzo sia supportato correttamente.
15. Tenere presente che il disco continua a girare dopo che si è spento l'utensile.
16. Se l'ambiente di lavoro è estremamente caldo o umido, oppure contaminato da polvere condutiva, usare un salvavita (30 mA) per la sicurezza.
17. Non usare l'utensile su materiali che contengono amIENTo.

18. Non usare acqua o lubricificanti di smerigliataura.

19. Accertarsi che le aperture di ventilazione rimangano libero durante il lavoro in condizioni di polvere. Quando è necessario togliere la polvere, staccare prima l'utensile dalla presa di corrente (usare oggetti non metallici) ed evitare di danneggiare le parti interne.

20. Usando i dischi diamantati, disfrare sempre con la protezione disco raccolta polvere richiesta dalle norme locali.
21. I dischi di taglio non devono essere soggetti a pressioni laterali.

CONSERVARE QUESTE ISTRUZIONI.

AVVERTIMENTO:

NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostitui-sca la stretta osservanza delle norme di sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie.

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l'utensile si spento e staccato alla presa di corrente prima di regolaro o di controlare il suo funzionamento.

Blocco albero (Fig. 1)

ATTENZIONE:

• Il blocco albero non deve mai essere azionato quando il mandrino è in movimento. Si potrebbe danneggiare l'utensile.

Premere il blocco albero per impedire la rotazione del mandrino quando si installano o si rimuovono gli accessori.

Funzionamento dell'interruttore (Fig. 2)

ATTENZIONE:

• Prima di collegare l'utensile alla presa di corrente, controllare sempre che l'interruttore cursore scorrà correttamente e che torni sulla posizione "OFF" quando si preme la sua parte posteriori.

Per avviare l'utensile, spingere l'interruttore cursore verso la posizione "I (ON)". Per il funzionamento continuo, premere la parte anteriore dell'interruttore cursore per bloccarlo.

Per fermare l'utensile, premere la parte posteroire dell'interruttore cursore e spingerlo poi verso la posizione "O (OFF)".

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato dansa presa di currente prima di qualsiasi intervento su diesso.

Installazione dell'impugnatura laterale (manico) (Fig. 3)

ATTENZIONE:

• Accertarsi sempre che l'impugnatura laterale sia instal-lata saldamente prima di cominciare a lavorare.

Avvitare saldamente l'impugnatura laterale sulla posizione dell'utensile restrata in figura.

Installazione o rimozione della protezione disco (Per disco con centro depresso, multidisco/disco abrasivo scanalato, disco diamantato)

Per l'utensile con protezione disco tipo con vite di blocco (Fig. 4 e 5)

ATTENZIONE:

• La protezione disco deve essere montata sull'utensile in modo che il lato chiuso della protezione si sempre rivolto verso l'opératore.

Montare la protezione disco con la sporgenza sulla fascetta protezione disco allineata con la tacco della scatola cuscinetti. Ruotare poi la protezione disco di circa 180 gradi. Stringere saldamente la vita.

Per rimuovere la protezione disco, seguire il procedimento opposto di installment.

Per l'utensile con la protezione disco del tipo con leva di fermo (Fig. 6 e 7)

Tirare la leva nella direzione della freccia dopo aver allentato la vite. Montare la protezione disco con la spor-genza sulla banda di protezione disco allineata con la taccà sulla scatola cucinetti. Ruotare poi la protezione disco di 180^ . Fissarla poi con la vite dopo aver tirato la leva nella direzione della freccia a scopo di lavoro. L'angolo di regolazione della protezione disco più essere regolato con la leva.

Per rimuovere la protezione disco, seguire il procedimento opposto di installmente.

Installazione o rimozione disco/multidisco concentro depresso (accessorio)

Montare la flangia interna sul mandrino. Inserire il disco/ multidisco nella flangia interna e avvitare il controdado sul mandrino. (Fig. 8)

Per stringere il controdado, premere saldamente il blocco albero in modo che il mandrino non possa girare e usare poi la chiave controdadi per stringere saldamente in senso orario.

Per rimuovere il disco, usare il procedimento opposto di installazione. (Fig. 9)

OPERAZIONI

AVERTIMENO:

• Non dovrebbe mai essere necessario forzare l'utensile. Il peso dell'utensile esercita una pressione adeguata. Se si forza l'utensile e si esercita su diesso una pressione eccessiva, si potrebbe causare una pericolosa rottratura del disco.
• Sostituire SEMPRE il disco se l'utensile è caduto durante la smerigliatura.
• Non si deve MAI sbattere o urtare il disco/multidisco sulla parte che si lavora.
• Evitare di far rimbalzare o incastrare il disco, soprattutto lavorando gli angoli, cordi aguzzi, ecc. Ciò può causare la perdita di controllo dell'utensile e contraccolpi.
• Non si delve MAI usare l'utensile con lame per il taglio del legno od及其他 lame per usi simili. Usate con le smerigliatrici, tali lame causano frequenti contraccolpi e la perdita di controllo dell'utensile, con pericolo di lesionsi personali.

ATTENZIONE:

• Dopo una operazione, spegnere sempre l'utensile e aspettare che il disco si sua fermato completeness prima di deporre l'utensile.

Operazione di smerigliatura e di levigatura

(Fig. 10)

Tenere SEMPRE saldamente l'utensile con una mano sull'alloggiamento e l'altra sull'impugnatuta laterale. Mettere in moto l'utensile e quindi avvincare la mola oppure il disco alla superficie del pezzo da lavorare.

Mantenere generalmente il bordo del disco/multidisco ad un angolo di circa 15 gradi rispetto alla superficie del pezzo.

Durante il periodo di rodaggio di un nuovo disco, non lavorare la smerigliatriche nella direzione B, perché altrimenti si taglia il pezzo. Dopoe che il bordo del disco si è arrotondato con l'uso, si cui lavorare con il disco in entrambé le direzioni A e B.

Funzionamento con il disco abrasivo scanalato/diamantato (accessorio opzionale) (Fig. 11)

La direzione di montaggio del controdo e della flangia interna varia secondo lo spessore del disco. Vedere la tabella tutto.

100 mm (4")

Disco abrasivo scanalato

16 mm (5/8")

Disco diamantato

20 mm (13/16")

1. Controdado

2. disco abrasivo scanalato

3. Flangia interna

4. disco diamantato

115 mm (4 - 1/2") / 125 mm (5")

Disco abrasivo scanalato

22,23 mm (7/8")

1. Flangia interna

2. disco diamantato

AVVERTIMENTO:

• Quando si usa un disco abrasivo scanalato/diamantato, si delve useare soltanto la speciale protezione del disco progettata appositamente per l'uso con i dischi scanalati.
• MAI usare un disco scanalato per la smerigliatura laterale.
• Fare attentzione a non inceppare il disco e a non applicare una pressione eccessiva. Non cercare di fare un taglio con una profondità eccessiva. La sovasollecitatione del disco ne augmente il carico e potrebbe verificarsi la suscettibilità a torcersi o incepparsi nel taglio, e la possibilità di contraccolpi, rottrura del disco e surscaldamento del motore.
• Non avviare l'operazione di taglio sul pezzo. Lasciare che il disco raggiunga la velocità massima ed entrare con cura nel taglio muovendo l'utensile in avanti sulla superficie del pezzo. Il disco potrebbe incepparsi, rialzarsi o dare contraccolpi se si avvia l'utensile elettrico sul pezzo.
• Durante le operazioni di taglio non si deve mai cambiare l'angolo del disco. Se si esercita una pressione laterale sul disco scanalato (come per la smerigliatura), il disco potrebbe scheggiarsi e rompersi causando incidenti seri.
• I dischi diamantati vanno usati perdicolarmente al materiale che si taglia.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sa spento e staccato alla presa di corrente prima di qualsiasti intervento di ispezione o di manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre sostenze similii. Potrebbero causare scolorimenti, deformazioni o crepe.

L'utensile e le sue aperture di ventilazione devono essere mantenuti puliti. Pulire regolarmente le aperture di ventilazione dell'utensile, od agli volta che cominciano ad essere ostruite. (Fig. 12)

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni, l'ispezione e la sostituzione della spazzola di carbone o qualsiasi altra manutenzione e regolazione devono essere eseguite da un Centro Assistenza Makita autorizzato usando sempre ricambi Makita.

ACCESSORI

ATTENZIONE:

• Questi accessori o attrezzi sono consigliati per l'uso con l'utensile Makita specificato in quello manuale. L'impiego di altri accessori o attrezzi cui costituire un rischio di lesions alla persone. Usare gli accessori soltanto per il loro scopo prefissato.

Per maggiori dettagli e l'assistenza, rivolgersi al Centro Assistenza Makita locale.

• Protezione disco (coperchio disco) Per disco con centro depresso/multidisco
• Protezione disco (coperchio disco) Per disco abrasivo scanalato/disco diamantato
• Dischi con centro depresso
• Dischi abrasivi scanalati
• Multidisco
• Dischi diamantati
• Spazzole a tazza metallica
  Spazzola di ferro smusso 85
• Dischi abrasivi
• Flangia interna
• Contadido Per disco con centro depresso/disco abrasivo scanalato/multidisco/disco diamantato
• Controdado Per disco abrasivo
• Chiave controdadi
• Impugnatura laterale

Modello per l'Europa soltanto

Dichiarazione CE di conformità

Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti:

Designazione della macchina: Smerigliatrice angolare

Modello No./Tipo: 9563H, 9564H, 9565H

sono una produzione di serie e

conformi alle directive europee segniti: 2006/42/CE

E sono fabbricate conformmente ai seguenti standard o documenti standardizzati: EN60745

La documentoe tecnia è tenuta dal nostro rappresentante autorizzato in Europa, che è:

Makita International Europe Ltd,

Los documentoirospecnicoslosguarda{nuestrorepresentante autorizzato enEuropacuypersansa:

Makita International Europe Ltd,

Il tipico livello di rumore pesato A determinato secondo EN60745:

Modello 9563H

Livello pressione sonora (L_pA) : 85 dB (A)

Livello potenza sonora (L_WA) : 96 dB (A)

Incertezza (K): 3 dB (A)

Modello 9564H, 9565H

Livello pressione sonora (L_pA) : 84 dB (A)

Livello potenza sonora (L_WA) : 95 dB (A)

Incertezza (K): 3 dB (A)

Indossareiparaorecchi

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745:

Modello 9563H

Modalità operativa: smerigliatura della superficie

Emissione di vibratione (a_h,AG) .. 5,5m / s^2

Incertezza (K): 1,5 m/s²

Se l'utensile viene usato per altre applicazioni, i valori di vibrazione potrebbero essere diversi.

Modello 9564H

Modalità operativa: smerigliatura della superficie

Emissione di vibratione (a_h,AG) .. 8,5m / s^2

Incertezza (K): 1,5 m/s²

Se l'utensile viene usato per altre applicazioni, i valori di vibrazione potrebbero essere diversi.

Modelità operativa: smerigliataura della superficie con impugnatura a prova di vibrazioni

Emissione di vibratione (a_h,AG) .. 8,0~m / s^2

Incertezza (K): 1,5 m/s²

Modello 9565H

Modalità operativa: smerigliatura della superficie

Emissione di vibratione (a_h,AG) .. 9,0~m / s^2

Incertezza (K): 1,5 m/s²

Se l'utensile viene usato per altre applicazioni, i valori di vibrazione potrebbero essere diversi.

Modelità operativa: smerigliatura della superficie con impugnatura a prova di vibrazioni

Emissione di vibratione (a_h,AG) .. 7,5m / s^2

Incertezza (K): 1,5 m/s²

ENG902-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformmente al metod di test standard, e più essere usato per paragonare un utensile con un'alto.
• Il valore di emissione delle vibrazioni dichiarato più sono nelle usato per una valutazione preliminare dell'esposizione.
• Il valore di emissione delle vibrazioni dichiarato viene usato per le applicazioni principali dell'utensile elettrico. Se perché l'utensile elettrico viene usato per altre applicazioni, il valore di emissione delle vibrazioni potrebè essere diverso.

AVERTIMENO:

L'emissione delle vibrazioni durante l'uso reale dell'utensile elettrico più diferire dal valore di emissione dichiarato a seconde dei modi in cui viene usato l'utensile.
- Identificare le misure di sicurezza per la protezione dell'operaatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto,或者其他 tempo di funzionamento).

NEDERLANDS

ENG905-1

Geluidsniveau
