MANUAL DE UTILIZADOR 6563H MAKITA

• Controdado Per disco abrasivo

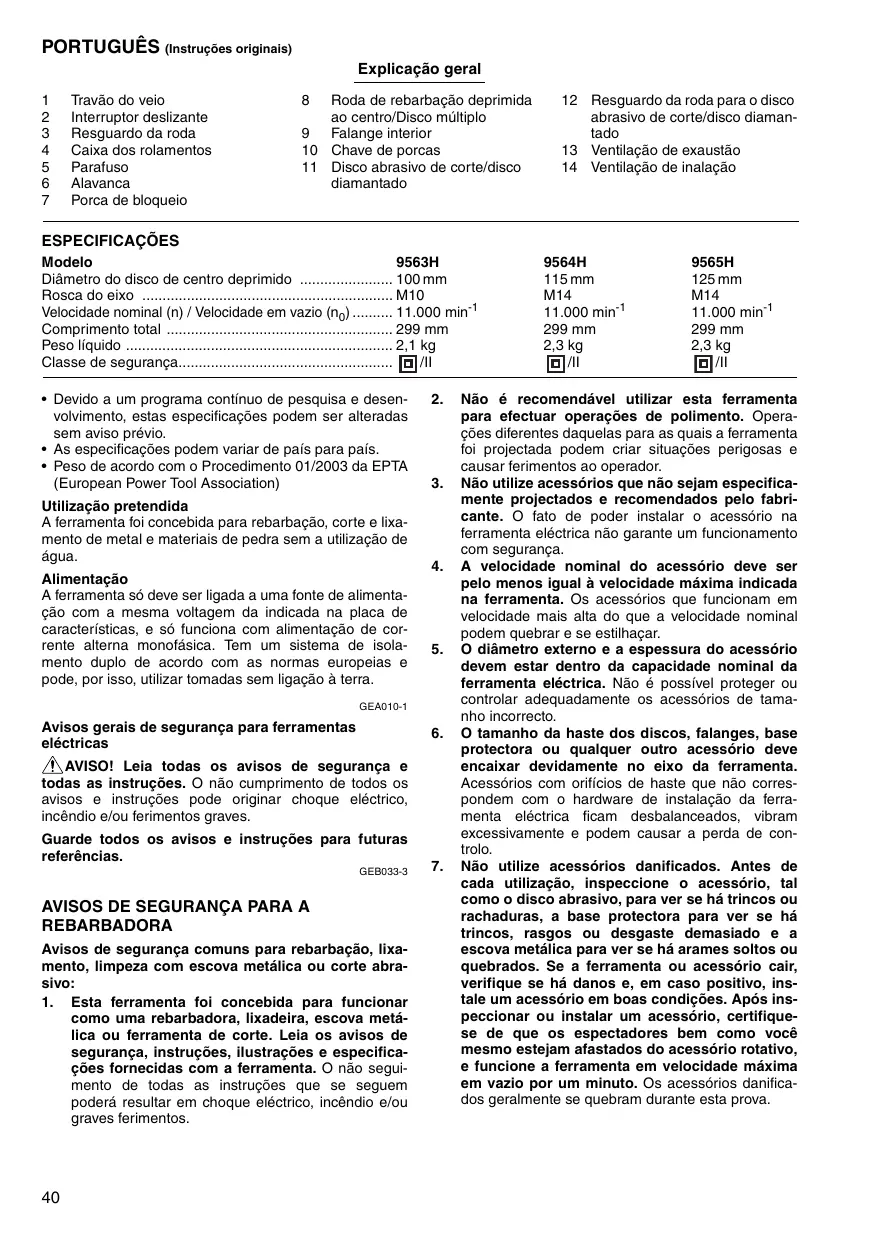

PORTUGUÊS (Instruções originais) Explicação geral

Travão do veio Interruptor deslizante Resguardo da roda Caixa dos rolamentos Parafuso Alavanca Porca de bloqueio

Roda de rebarbação deprimida ao centro/Disco múltiplo 9 Falange interior 10 Chave de porcas 11 Disco abrasivo de corte/disco diamantado 12 Resguardo da roda para o disco abrasivo de corte/disco diamantado 13 Ventilação de exaustão 14 Ventilação de inalação ESPECIFICAÇÕES Modelo 9563H Diâmetro do disco de centro deprimido ....................... 100 mm Rosca do eixo .............................................................. M10 Velocidade nominal (n) / Velocidade em vazio (n0) .......... 11.000 min-1 Comprimento total ........................................................ 299 mm Peso líquido .................................................................. 2,1 kg Classe de segurança..................................................... /II

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.
• As especificações podem variar de país para país.
• Peso de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association) Utilização pretendida A ferramenta foi concebida para rebarbação, corte e lixamento de metal e materiais de pedra sem a utilização de água. Alimentação A ferramenta só deve ser ligada a uma fonte de alimentação com a mesma voltagem da indicada na placa de características, e só funciona com alimentação de corrente alterna monofásica. Tem um sistema de isolamento duplo de acordo com as normas europeias e pode, por isso, utilizar tomadas sem ligação à terra.

AVISO! Leia todas os avisos de segurança e todas as instruções. O não cumprimento de todos os avisos e instruções pode originar choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para futuras referências. GEB033-3

AVISOS DE SEGURANÇA PARA A

REBARBADORA Avisos de segurança comuns para rebarbação, lixamento, limpeza com escova metálica ou corte abrasivo:

1. Esta ferramenta foi concebida para funcionar

como uma rebarbadora, lixadeira, escova metálica ou ferramenta de corte. Leia os avisos de segurança, instruções, ilustrações e especificações fornecidas com a ferramenta. O não seguimento de todas as instruções que se seguem poderá resultar em choque eléctrico, incêndio e/ou graves ferimentos.

299 mm 2,3 kg /II Não é recomendável utilizar esta ferramenta para efectuar operações de polimento. Operações diferentes daquelas para as quais a ferramenta foi projectada podem criar situações perigosas e causar ferimentos ao operador. Não utilize acessórios que não sejam especificamente projectados e recomendados pelo fabricante. O fato de poder instalar o acessório na ferramenta eléctrica não garante um funcionamento com segurança. A velocidade nominal do acessório deve ser pelo menos igual à velocidade máxima indicada na ferramenta. Os acessórios que funcionam em velocidade mais alta do que a velocidade nominal podem quebrar e se estilhaçar. O diâmetro externo e a espessura do acessório devem estar dentro da capacidade nominal da ferramenta eléctrica. Não é possível proteger ou controlar adequadamente os acessórios de tamanho incorrecto. O tamanho da haste dos discos, falanges, base protectora ou qualquer outro acessório deve encaixar devidamente no eixo da ferramenta. Acessórios com orifícios de haste que não correspondem com o hardware de instalação da ferramenta eléctrica ficam desbalanceados, vibram excessivamente e podem causar a perda de controlo. Não utilize acessórios danificados. Antes de cada utilização, inspeccione o acessório, tal como o disco abrasivo, para ver se há trincos ou rachaduras, a base protectora para ver se há trincos, rasgos ou desgaste demasiado e a escova metálica para ver se há arames soltos ou quebrados. Se a ferramenta ou acessório cair, verifique se há danos e, em caso positivo, instale um acessório em boas condições. Após inspeccionar ou instalar um acessório, certifiquese de que os espectadores bem como você mesmo estejam afastados do acessório rotativo, e funcione a ferramenta em velocidade máxima em vazio por um minuto. Os acessórios danificados geralmente se quebram durante esta prova.

Utilize equipamento de protecção pessoal. Utilize um protector facial, óculos de segurança ou protectores oculares, conforme a aplicação. Utilize uma máscara contra pó, protectores auriculares, luvas e avental capazes de resguardar contra estilhaços ou abrasivos pequenos da peça de trabalho. Os protectores oculares devem ter capacidade de resguardar contra fragmentos gerados por diversas operações. A máscara contra pó ou de respiração deve ter capacidade de filtrar partículas geradas pela operação com a ferramenta. A exposição prolongada a ruídos de alta intensidade pode causar a perda de audição. Mantenha os espectadores a uma distância segura da área de trabalho. Todas as pessoas que entram na área de trabalho devem utilizar equipamento de protecção pessoal. Estilhaços da peça de trabalho ou um acessório quebrado podem ser atirados e causar ferimentos além da área imediata de operação. Segure a ferramenta pelas partes isoladas ao executar uma operação onde a ferramenta de corte possa tocar em fios ocultos ou no seu próprio fio. O contacto com um fio “ligado” carregará as partes metálicas da ferramenta e causará choque eléctrico no operador. Coloque o fio afastado do acessório rotativo. Se perder o controlo, o fio pode ser cortado ou ficar preso e sua mão ou braço pode ser puxado para o acessório em rotação. Nunca pouse a ferramenta eléctrica antes que o acessório tenha parado completamente. O acessório rotativo pode enganchar na superfície e descontrolar a ferramenta. Não funcione a ferramenta eléctrica enquanto a carrega ao seu lado. O contacto acidental com o acessório rotativo pode prender as roupas, puxando o acessório na direcção do seu corpo. Limpe os orifícios de ventilação da ferramenta eléctrica regularmente. A ventoinha do motor aspira o pó dentro da caixa e a acumulação excessiva de metal pulverizado pode causar choque eléctrico. Não funcione a ferramenta eléctrica próximo de materiais inflamáveis. As fagulhas podem incendiar esses materiais. Não utilize acessórios que requerem refrigerantes líquidos. A utilização de água ou outros refrigerantes líquidos pode resultar em choque ou electrocussão. Advertências sobre contragolpes: O contragolpe é uma reacção repentina a um disco rotativo, base protectora, escova ou qualquer outro acessório preso ou emperrado. O bloqueio causa a parada imediata do acessório rotativo que, por sua vez, causa o impulso da ferramenta descontrolada na direcção oposta à da rotação do acessório, no ponto onde foi preso. Se o disco abrasivo ficar preso ou enroscado na peça de trabalho, por exemplo, a sua borda que está a entrar no ponto onde prendeu, pode entrar na superfície do material fazendo com que o disco salte ou cause um contragolpe. O disco pode pular na direcção do operador ou na direcção oposta, dependendo do sentido do movimento do disco no ponto onde foi preso. Os discos abrasivos também podem quebrar nessas circunstâncias. O contragolpe é o resultado de utilização imprópria da ferramenta eléctrica e/ou condições ou procedimentos incorrectos para o funcionamento e pode ser evitado tomando-se as medidas de precaução relacionadas abaixo. a) Segure firme a ferramenta eléctrica e posicionese de tal forma que o seu corpo e braço permitam-lhe resistir à força do contragolpe. Utilize sempre o punho auxiliar, se fornecido, para controlo máximo sobre o contragolpe ou reacção do torque durante a partida. O operador poderá controlar as reacções do torque ou as forças do contragolpe se tomar as precauções necessárias. b) Nunca coloque as mãos perto do acessório rotativo. O acessório pode recuar sobre a sua mão. c) Posicione-se de forma a ficar afastado da área onde a ferramenta será lançada no caso de um contragolpe. O contragolpe lança a ferramenta na direcção oposta ao movimento do disco no ponto onde prende. d) Tenha cuidado especialmente ao trabalhar em cantos, arestas cortantes, etc. Evite bater com a ferramenta e prender o acessório. Os cantos, arestas cortantes ou as batidas com a ferramenta tendem a prender o acessório rotativo e causar perda de controlo ou contragolpe. e) Não instale uma lâmina para esculpir de motoserra nem uma lâmina de serra dentada. Essas lâminas criam contragolpes frequentes e perda de controlo. Advertências de segurança específicas para rebarbação e corte abrasivo: a) Utilize somente os tipos de discos recomendados para a sua ferramenta eléctrica e o resguardo específico designado para o disco seleccionado. Os discos incompatíveis com a ferramenta eléctrica são impossíveis de resguardar adequadamente e não são seguros. b) O resguardo deve ser instalado firmemente na ferramenta e posicionado para máxima segurança, de forma que o mínimo do disco fique exposto na direcção do operador. O resguardo ajuda a proteger o operador contra fragmentos do disco e contacto acidental com o disco. c) Os discos devem ser utilizados somente para as aplicações recomendadas. Por exemplo: não rebarbar com a lateral do disco de corte. Como os discos abrasivos de corte são projectados para rebarbação periférica, a pressão lateral pode causar a quebra desses discos. d) Utilize sempre falanges em boas condições que sejam do tamanho e formato correctos para o disco seleccionado. As falanges apropriadas apóiam o disco, reduzindo assim a possibilidade de quebra do disco. As falanges para discos de corte podem ser diferentes das falanges para discos de rebarbação. e) Não utilize discos desgastados de ferramentas eléctricas maiores. Os discos projectados para ferramentas eléctricas maiores não são apropriados para a alta velocidade de uma ferramenta menor e podem quebrar.

Advertências de segurança adicionais específicas para corte abrasivo: a) Não entrave o disco de corte nem aplique força excessiva. Não tente efectuar um corte muito profundo. Sujeitar o disco a esforço excessivo aumenta a carga e a suscetibilidade de torção ou emperramento do disco no corte e a possibilidade de contragolpe ou quebra do disco. b) Não posicione-se atrás nem em linha com o disco em movimento. Quando, durante a operação, o disco se move para longe de si, o possível contragolpe pode propulsar o disco em rotação e a ferramenta directamente contra você. c) Se o disco ficar preso ou quando interromper o corte por qualquer motivo, desligue a ferramenta e segure-a até que o disco pare completamente. Nunca tente retirar o disco do corte enquanto o mesmo ainda estiver em rotação, caso contrário poderá ocorrer um contragolpe. Verifique e tome as medidas correctivas para eliminar a causa do emperramento do disco. d) Não reinicie a operação de corte na peça de trabalho. Aguarde até que o disco atinja a velocidade máxima coloque-o corte cuidadosamente. O disco pode emperrar, pular ou contragolpear se ligar a ferramenta na peça de trabalho. e) Apóie as tábuas ou peças de trabalho muito grandes para minimizar o risco do disco prender e de contragolpe. As peças de trabalho grandes tendem a ceder sob o próprio peso. Os apoios devem ser colocados debaixo da peça de trabalho perto da linha de corte e da borda da peça de trabalho, nos dois lados. f) Tenha cuidado especialmente quando fazendo um corte de perfuração numa parede ou outras zonas invisíveis. O disco exposto pode cortar canos de gás ou de água, fios eléctricos ou outros objetos que podem causar contragolpe. Advertências de segurança específicas para lixamento: a) Não utilize uma lixa grande demais. Siga as recomendações do fabricante ao escolher a lixa. Lixas grandes, que se estendem além da base de lixamento, apresentam perigo de ferimentos e podem prender ou rasgar o disco ou ainda causar contragolpe. Advertências de segurança específicas para limpeza com escova metálica: a) Lembre-se que a escova lança filamentos de metal, mesmo durante uma operação regular. Não sujeite os filamentos de metal a esforço excessivo, aumentando demais a carga da ferramenta. Os filamentos de metal podem penetrar facilmente nas roupas leves e/ou na pele. b) Se for recomendada a utilização do resguardo para operação com a escova metálica, não permita a interferência do disco ou da escova metálica com o resguardo. O disco ou a escova metálica pode expandir em diâmetro devido à carga de trabalho e forças centrífugas. Advertências de segurança adicionais:

17. Quando utilizando uma roda de rebarbação

deprimida ao centro, utilize apenas rodas reforçadas com fibra de vidro.

18. Tenha cuidado para não danificar o eixo, a

falange (especialmente a superfície de instalação) nem a porca de bloqueio. Se estas peças estiverem danificadas, o disco poderá partir-se.

19. Antes de ligar a ferramenta, certifique-se que o

disco não faz contacto com a peça de trabalho. 20. Antes de utilizar a ferramenta na peça de trabalho, deixe-a funcionar por alguns instantes. Verifique se há vibrações ou movimentos irregulares que possam indicar má instalação ou desbalanceamento do disco.

21. Use a superfície especificada do disco para

22. Tenha cuidado com as faíscas que saltam.

Segure a ferramenta de modo que as faíscas não saltem na sua direcção ou na de outras pessoas e nem na direcção de materiais inflamáveis.

23. Não deixe a ferramenta a funcionar sozinha.

Funcione a ferramenta somente quando estiver segurando-a.

24. Não toque na peça de trabalho imediatamente

após a operação; ela poderá estar muito quente e causar queimaduras.

25. Certifique-se sempre de que a ferramenta esteja

desligada e a bateria retirada antes de executar qualquer serviço de manutenção na ferramenta. 26. Observe as instruções do fabricante para montagem correcta e utilização dos discos. Manuseie e armazene os discos com cuidado.

27. Não utilize buchas de redução ou adaptadores

para adaptar discos abrasivos de grande orifício.

28. Utilize só as falanges especificadas para esta

29. Para ferramentas destinadas a serem equipadas

com discos de orifício roscado, certifique-se de que a rosca no disco tem tamanho suficiente para aceitar o comprimento do veio.

30. Verifique se a peça de trabalho está correctamente suportada.

31. Preste atenção pois o disco continua a rodar

depois de desligar a ferramenta.

32. Se o local de trabalho for extremamente quente

e húmido, ou muito poluído por pó condutor, utilize um disjuntor de 30 mA para assegurar uma operação segura.

33. Não utilize a ferramenta em qualquer material

que contenha amianto.

34. Não utilize água ou lubrificante para rebarbar.

35. Certifique-se de que as aberturas de ventilação

estão livres quando trabalha em condições poeirentas. Se se tornar necessário retirar o pó, primeiro desligue a ferramenta da alimentação (não utilize objectos metálicos) e evite estragar as partes internas.

36. Quando utiliza a roda de corte, trabalhe sempre

com o resguardo da roda para recolha do pó como requerido pelas regulações domésticas.

37. Os discos de corte não devem ser sujeitos a

pressão lateral. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO permita que conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios.

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de regular ou verificar qualquer função da ferramenta. Travão do veio (Fig. 1) PRECAUÇÃO:
• Nunca actue o travão do veio quando o eixo está a movimentar. Pode estragar a ferramenta. Pressione o travão do veio para evitar que o eixo rode quando instala ou retira acessórios. Acção do interruptor (Fig. 2) PRECAUÇÃO:
• Antes de ligar a ferramenta à corrente, certifique-se de que o interruptor deslizante funciona correctamente e volta para a posição “OFF” quando pressiona a parte traseira do interruptor deslizante. Para iniciar a ferramenta, deslize o interruptor deslizante para a posição “I (ON)”. Para operação contínua, pressione a parte da frente do interruptor deslizante para o travar. Para parar a ferramenta, pressione a parte traseira do interruptor deslizante e em seguida deslize-o para a posição “O (OFF)”. MONTAGEM PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de executar qualquer trabalho na ferramenta. Instalação do punho lateral (pega) (Fig. 3) PRECAUÇÃO:
• Certifique-se sempre de que o punho lateral está instalado firmemente antes da operação. Aparafuse o punho lateral firmemente na posição da ferramenta como indicado na figura. Instalar ou retirar o resguardo da roda (Para roda deprimida ao centro, disco múltiplo/ disco abrasivo de corte, disco diamantado) Para ferramentas com resguardo da roda do tipo com parafuso de bloqueio (Fig. 4 e 5) PRECAUÇÃO:
• O resguardo da roda deve ser colocado na ferramenta de modo a que o lado fechado do resguardo aponte sempre para o operador. Monte o resguardo da roda com a saliência na faixa do resguardo da roda alinhada com a ranhura na caixa de rolamentos. Em seguida rode o resguardo da roda 180 graus. Certifique-se de que aperta o parafuso firmemente. Para retirar o resguardo da roda, execute o procedimento inverso da instalação. Para ferramenta com resguardo da roda do tipo alavanca de fixação (Fig. 6 e 7) Empurre a alavanca na direcção da seta depois de soltar o parafuso. Monte o resguardo da roda com a saliência na faixa do resguardo da roda alinhada com a ranhura na caixa de rolamentos. Em seguida rode o resguardo da roda de 180°. Aperte-o com o parafuso depois de empurrar a alavanca na direcção da seta para o trabalho desejado. O ângulo de ajuste do resguardo da roda pode ser regulado com a alavanca. Para retirar o resguardo da roda, execute o procedimento inverso da instalação. Instalar ou retirar a roda de rebarbação deprimido ao centro/Disco múltiplo (acessório) Monte a falange interior no eixo. Coloque a roda/disco na falange interior e aparafusa a porca de bloqueio no eixo. (Fig. 8) Para apertar a porca de bloqueio, pressione o travão do veio firmemente de modo a que o eixo não se mova e em seguida utilize a chave de porcas e aperte firmemente para a direita. Para retirar a roda, execute o procedimento inverso da instalação. (Fig. 9) OPERAÇÃO AVISO:
• Nunca deverá ser necessário forçar a ferramenta. O pesa da ferramenta aplica a pressão adequada. Força e pressão excessivas podem provocar estragos sérios na roda.
• Substitua SEMPRE a roda se deixar cair a ferramenta enquanto rebarba.
• NUNCA dê pancadas no trabalho com a roda de rebarbação.
• Nunca salte nem entorte a roda especialmente quando trabalha em cantos, extremidades afiadas, etc. Pode causar perca de controlo e recuo.
• NUNCA utilize a ferramenta com lâminas de cortes para madeira e outros discos de serra. Tais lâminas quando utilizadas numa rebarbadora recuam frequentemente e podem causar perca de controlo e originar danos pessoais. PRECAUÇÃO:
• Depois da operação, desligue sempre a ferramenta e espere até que a roda esteja completamente parada antes de pôr a ferramenta de lado.

Rebarbação e lixamento (Fig. 10) Agarre SEMPRE na ferramenta firmemente com uma mão no corpo e a outra na pega lateral. Ligue a ferramenta e em seguida aplique a roda ou disco na peça de trabalho. Em geral, mantenha a extremidade da roda ou disco num ângulo de cerca de 15° com a superfície da peça de trabalho. No período de adaptação com uma nova roda não trabalhe com a rebarbadora na direcção B ou cortará na peça. Quando a extremidade da roda estiver arredondada pelo uso pode trabalhar tanto na direcção A como B. Operação com o disco abrasivo de corte/disco diamantado (acessório opcional) (Fig. 11) A direcção da instalação da porca de bloqueio e da falange interior varia segundo a espessura do disco. Consulte o quadro abaixo. 100 mm (4") Disco abrasivo de corte Espessura: menos de 4 mm (5/32") Espessura: 4 mm (5/32") ou mais Disco diamantado Espessura: menos de 4 mm (5/32") Espessura: 4 mm (5/32") ou mais

1. Porca de bloqueio 2. Disco abrasivo de corte

1. Porca de bloqueio

• Ao utilizar um disco abrasivo de corte/disco diamantado, lembre-se de utilizar somente o resguardo da roda especialmente projectado para os discos de corte.
• NUNCA utilize discos de corte para rebarbação lateral.
• Não entrave o disco nem aplique força excessiva. Não tente efectuar um corte muito profundo. Sujeitar o disco a esforço excessivo aumenta a carga e a suscetibilidade de torção ou emperramento do disco no corte e a possibilidade de contragolpe ou quebra do disco, quebra do disco e sobreaquecimento do motor.

Espessura: 4 mm (5/32") ou mais

• Não inicie a operação de corte na peça de trabalho. Aguarde até que o disco atinja a velocidade máxima e coloque-o no corte cuidadosamente, movendo a ferramenta para a frente sobre a superfície da peça de trabalho. O disco pode emperrar, pular ou contragolpear se ligar a ferramenta na peça de trabalho.
• Nunca altere o ângulo do disco durante as operações de corte. Exercer pressão lateral no disco de corte (como na rebarbação) poderá causar rachaduras e quebra, causando ferimentos graves.
• O disco diamantado deve ser utilizado perpendicular ao material a ser cortado. MANUTENÇÃO PRECAUÇÃO:
• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de tentar executar qualquer inspecção ou manutenção.
• Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. A ferramenta e as suas ventilações devem ser mantidas limpas. Limpe regularmente as ventilações de ar ou quando começarem a ficar obstruidas. (Fig. 12) Para manter a SEGURANÇA e FIABILIDADE do produto, a reparação, inspecção e substituição da escova de carvão, bem como qualquer afinação ou manutenção devem sempre ser efectuadas num centro de assistência oficial Makita, utilizando sempre peças de substituição Makita. ACESSÓRIOS PRECAUÇÃO:
• Estes acessórios ou acoplamentos são os recomendados para uso na ferramenta Makita especificada neste manual. A utilização de qualquer outro acessório ou acoplamento poderá ser perigosa para o operador. Os acessórios ou acoplamentos devem ser utilizados de maneira adequada e apenas para os fins a que se destinam. No caso de necessitar ajuda para mais detalhes sobre estes acessórios, consulte ao departamento de assistência local da Makita.
• Resguardo da roda (cobertura da roda) para rodas deprimidas ao centro/disco múltiplo
• Resguardo da roda (cobertura da roda) para o disco abrasivo de corte/disco diamantado
• Rodas deprimidas ao centro
• Discos abrasivos de corte
• Escovas metálicas em forma de taça
• Escova do chanfro do fio 85
• Porca de bloqueio para roda deprimida ao centro/disco abrasivo de corte/disco múltiplo/disco diamantado
• Porca de bloqueio para o disco abrasivo

• O valor da emissão de vibração indicado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar duas ferramentas.
• O valor da emissão de vibração indicado pode também ser utilizado na avaliação preliminar da exposição.
• O valor da emissão de vibração indicado é utilizado para as aplicações principais da ferramenta eléctrica. Entretanto, se a ferramenta for utilizada para outros fins, o valor da emissão de vibração pode ser diferente.

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é utilizada.
• Certifique-se de identificar as medidas de segurança para protecção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de accionamento).
