GEBRUIKSAANWIJZING JR1000FT MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Simbolos

1 Klembout
2 Afdekking
3 Schoen
4 Inbussleutel
5 Schoen
6 Aan/uit-schakelaar

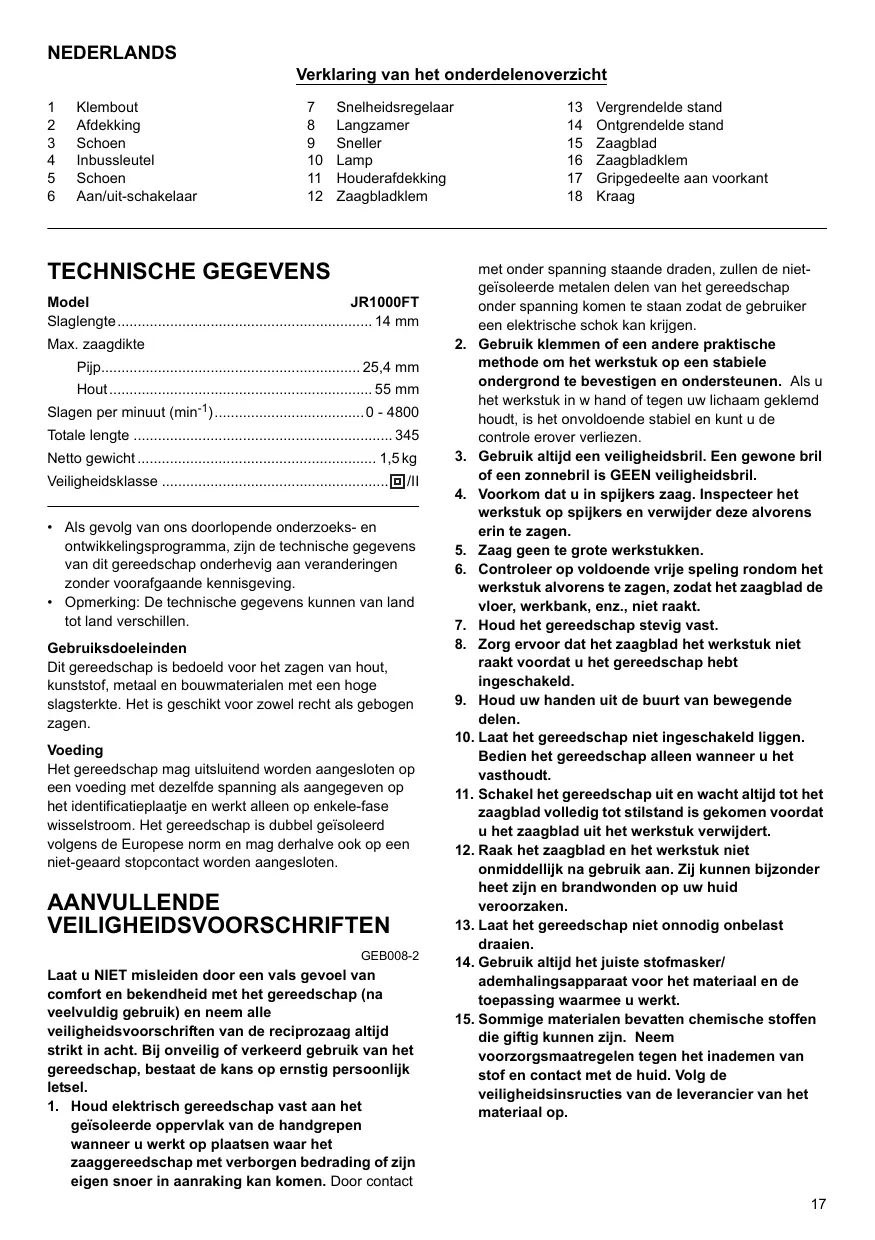

Verklaring van het onderdelenoverzicht

7 Snelheidsregelaar
8 Langzamer
9 Sneller
10 Lamp
11 Houderafdekking
12 Zaagbladklem

13 Vergrendelde stand
14 Ontgrendelde stand
15 Zaagblad
16 Zaagbladklem
17 Gripedeelte aan voorkant
18 Kraag

TECHNISCHE GEGEVENS

Model JR1000FT

Slaglengte 14 mm
Max. zaagdike

Pijp. 25,4 mm

Hout 55 mm

Slagen per minuut (min^-1) 0-4800
Totale lenghte 345
Netto gewicht 1,5kg
Veiligheidsklasse

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens können van land tot land verschillen.

Gebruiksdoelseinden

Dit gereedschap is bedoeld voor het zagen van hout, kunststof, metaal en bouwmaterialen met een hoge slagsterkte. Het is geschikt voor zowelrecht als gebogen zagen.

Voeding

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op het identatieplaatje en werkkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

GEB008-2

Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle voiligheidsvoorschriften van de reciprozaag algijd strikt in acht. Bij onveilig of verkeerd gebruik van het gereedschap, bestaat de kans op ernstig persoonlijk letsel.
1. Houd elektrisch gereedschap vast aan het geisoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het zaaggereedschap met verborgen bedrading of zich eigen snoer in aanraking kan komen. Door contact

met onder spanning staande draden, zullen de nichtgeisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

1. Gebruik klemmen of een andere praktische methode om het werkstuk op een stabiele ondergrund te bevestigen en ondersteunen. Als u het werkstuk in w hand of gegen uw lichaam geklemd houdt, is het onvoldende stabel en kurz u de controle erover verliezen.
2. Gebruik.altijd eenveiligheidsbril.Een gewone bril ofeen zonnebril is GEENveiligheidsbril.
3. Voorkom dat u in spijkers zaag. Inspector het werkstuk op spijkers en verwijder deze alvoren serin te zagen.
4. Zaag geen te große werkstukken.
5. Controller op voldoende vrij speling rond het werkstuk alvorens te zagen, zodat het zaagblad de vloer, werkbank, enz., Niet raakt.
6. Houd het gereedschap stevig vast.
7. Zorg ervoor dat het zaagblad het werkstuk Niet raakt voordat u het gereedschap hebt ingeschakeld.
8. Houd uw handen uit de buurt van bewegende delen.
9. Laat het gereedschap Niet ingeschakeld liggen. Bedien het gereedschap alleen wanner u het vasthoudt.
10. Schakel het gereedschap uit en wacht.altijd tot het zaagblad volledig tot stilstand is gekomen voordat u het zaagblad uit het werkstuk verwijdert.
11. Raak het zaagblad en het werkstuk Niet onmiddelijk na gebruik aan. Zij hunnen bijzonder heet zich en brandwonden op uw huidveroorzaken.
12. Laat het gereedschap nicht onnodig onbelast draaien.
13. Gebruik algid het juiste stofmasker/ ademhalingsapparaat voor het materiaal en de toepassing waarmee u werkct.
14. Sommige materialen bevatten chemische stoffen die gifting kuren zich. Neem voorzorgsmaatregelen gegen het inademen van stof en contact met de huid. Volg de veiligheidsinsrucieties van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN

WAARSCHUWING:

VERKEERD GEBRUK of het Niet volgen van de veiligheidsinstructies in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Controleer aktijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controlleren of af te stellen.

De schoen bijstellen (zie afb. 1 en 2)

LET OP:

Zet de schoen stevig vast nadat u de schoen hebt biggesteld.

Wanneer een gedeelte van de snede van het zaagblad Niet更是 goed snijdt, dient u de positie van het zaagblad bij te stellen om een ongebruikt, scherp gedeelte van de snede te gebruiken. Het zaagblad zal dan longer meegaan.

Om de schoen bij te stellen, haalt u de afdekking eraf en draait u de klembout los met een inbussleutel, Zoals aangegeven in de afbeelding.

Schuif de schoen maar voren of achefteren in de gewenste positie en draai de klembout vast om de schoen vast te zetten. (zie afb. 3).

Aan/uit-schakelaar (zie afb. 4)

LET OP:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de schakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadat deze is losgelaten.

Om het gereedschap in te schakelen, knijpt u gewoon de schakelaar in. De snugheid van het gereedschap neemtoe naarmate u meer druk uitoefent op de schakelaar. Laat de schakelaar los om het gereedschap te stoppen.

Snelheidsregelaar (zie afb. 5)

Het maximumaantal slagen per minuut bij volledig ingeknepen schakelaar kan worden ingesteld door desnelheidsregelaar te draaien.

Draai de snelheidsregelaar rechtsom voor een hogere snelheid en linksom voor een lagere snelheid.

De lamp inschakelen (zie afb. 6)

LET OP:

• Kijk nicht rechtstreeks in het Licht of maar de bron van de lamp.

Knijp de schakelaar in om de lamp in te schakelen. Laat de schakelaar los om de lamp uit te schakelen.

OPMERKING:

• Gebruik een doek om het vuil van de lens van de lamp te vegen. Wees voorzichtig de lens van de lamp Niet te begrassen om delichtopbrengst Niet te verlagen.
• Maak de lens van de lamp Niet schoon met verdunker of benzine. Dergelijk oplosmiddelen konnen de lens van de lamp beschadigen.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

LET OP:

• Controller altijd of het gereedschap is uit geschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren.

Het zaagblad aanbrengen en verwijderen

LET OP:

• Verwijder altiijd eerst alle houtsnippers en vreemde stoffen die aan het zaagblad en/of de zaagbladklem kleven. Als u dat Niet doet is het maybelukt dat het zaagblad onvoldoende worden vastgeklemd, wat kan leiden tot ernstig persoonlijk letsel.
• Raak het zaagblad en het werkstuk Niet onmiddelijk na gebruik aan. Zij+kunnen bijzonder heet+zij en brandwonden op uw huid veroorzaken.
• Zet het zaagblad stevig vast. Als u dat Niet doet, kan dat leiden tot ernstig persoonlijk letsel.
• Wees voorzichtig bij het verwijdenen van het zaagblad dat u uw vingers Niet bezeert aan de punt van het zaagblad of de uiteinden van het werkstuk.
• Gebruik uitsluitend een zaagblad van type B. Gebruik nooit een ander type zaagblad. Als u dat Niet doet, kan dat leiden tot ernstig persoonlijk letsel.

Om een niewu zaagblad aan te brengen, drukt u op de houderafdekking zodat de zaagbladklemaar de ontrendelde stand draait, zoals aangegeven in de afbeelding. (zie afb. 7).

Laat de zaagbladklem in die stand staan, steek het zaagblad in de zaagbladklem zodat de twee uitsteeksels van het zaagblad Niet meer zichtaar+zijn. (zie aff. 8).

Laat de houderafdekking los. De zaagbladklem zar aan de vergrendelde stand draaien en het zaagblad vastzetten.

Controleer na het aanbrengen alltijd of het zaagblad stevig in het gereedschap is bevestigd door te proberen het eruit te trekken. (zie afb. 9).

Om het zaagblad te verwijderen, drukt u op de houderafdekking zodat de zaagbladklemaar de ontrendelde stand draait en trekt u het zaagblad eruit. (zie afb. 10).

BEDIENING (ZIE AFB. 11).

LET OP:

• Drukijdens gelebruik de schoen alsijd stevig gegen het werkstuk. Alsijdens gelebruik de schoen op een afstand van het werkstuk worden gehonden, zullen sterke trillingen en draabewegingen het gevolg zijn waardoor het zaagblad op een gevaarlijke manier zal afbreken.
• Draagijdens het zagen van metaal algtd手段choenen om uw handen te beschemen gegen rondvliegende warme deeltjes.
  Zorg ervoor dat u altijd geschikte oogbescherming draagt die voldoet aan de meest recente richtlijnen in uw land.
• Gebruikijdens het zagen van metaal aktijd een geschikte koelvloeistof (zaagolie). Als u dat Niet doet, zal het zaagblad voortijdig slijten.
• Houd het gereedschap stevig vast met een hand aan de voorkant, maar nooit voorbij de kraig, en met een hand aan de achterkant van het gereedschap, zoals aan die gevegenen in de afbeelding. Als u dat niets doet, za dat leiden tot ernstig personlijk letsel.

Druk de schoen stevig gegen het werkstuk. Laat het gereedschap Niet springen. Plaats het zaagblad op het werkstuk en druk erlicht gegen. Maak eerst een geleidingsleuf met behulp van een lage zaagsnelheid. Gebruik daarna een hogere snugelidom verder te zagen. (zie afb. 12).

ONDERHOUD

LET OP:

Zorg er altiijd voor dat de machine is uitgeschakeld en de stekker uit het stopcontact is getrokken, voordat u een inspectie of onderhoud uitvoert.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te behouden, dienen reparations, inspectie en verranging van de koolborstels, en alle overige onderhoud en afstellingen te worden uitgevoerd door ergende servicecenters van Makita, uitsluietend met gebruikmaking van Makita-verbangingsonderdelen.

ACCESSOIRES

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personelijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluiend voor de aangegeven gebruiksdoeleinden.

Mocht u meer informatie wollen hebben over deze accessoires, dan kurz u contact opnemen met uwplaatselijke Makita-servicecentrum.

Reciprozaagbladen (type B)
Inbussleutel 3
Kunststoffen draagdoos

Wij verzliken hierbij uitsluitend op eigien verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documents,

EN60745, EN55014, EN61000

in overeenstemming met die richtlinjen van de Raad 73/23/ EEC,89/336/EEC en 98/37/EC.

ESPANOL

Verantwoordelijke fabrikant:

Fabricante responsable:

PORTUGUES

DECLARACAO DE CONFORMIDADE DA CE

Verantwoordelijke fabrikant:

Fabricante responsable:

ENGLISH

Alleen voor Europese landen

Geluid en trillingen

Het typische, A-gewogen geluidsdrukniveau is 82 dB (A). Het geluidsniveau kanijdens gebruik hoger worden dan 85 dB (A).

Draag gehoorbescheming.

De typisch, gewogen, kwadratisch-gemiddelde versnellingswaarde is 5m / s^2

Deze waarden zijn verkregen volgens EN60745.
