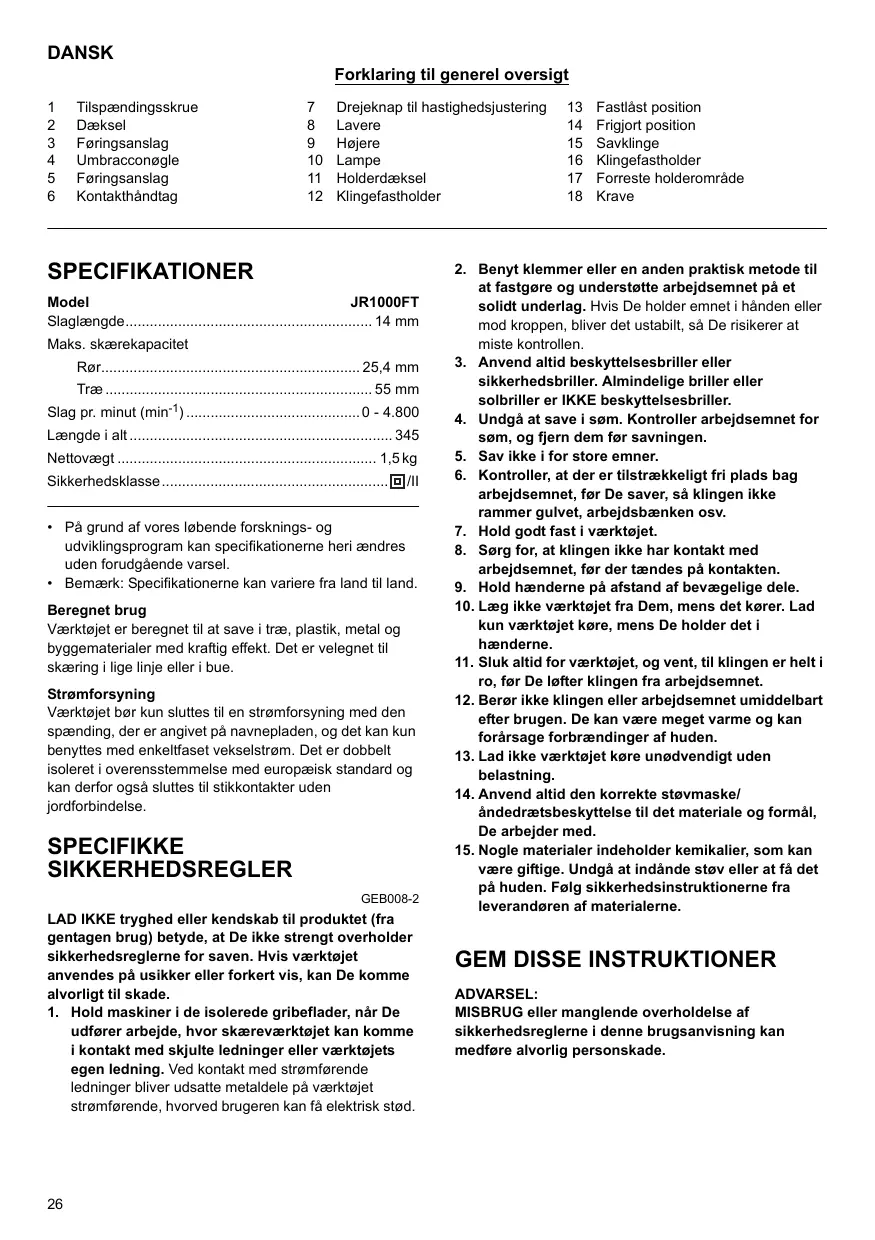

BRUGSANVISNING JR1000FT MAKITA

Nedenstäende symboler er anvendt i forbindelse med这部分 maskine. Vaer sikker på, at De har forstået symbolernes betydning, før maskinen anvendes.

Symboler

Forklaring til generel oversigt

1	Tilspændingsskrue	7	Drejeknap til hastighedsjustering	13	Fastlåst position
2	Dæksel	8	Lavere	14	Frigjort position
3	Føringsanslag	9	Højere	15	Savklinge
4	Umbracconøgle	10	Lampe	16	Klingefastholder
5	Føringsanslag	11	Holderdæksel	17	Forrester holderområde
6	Kontakthändtag	12	Klingefastholder	18	Krave

SPECIFICATIONER

Model JR1000FT

Slaglengde 14 mm

Maks. skærekapacitet
Rør	25,4 mm
Træ	55 mm

Slag pr. minut (min^-1) 0-4.800

Laengde i alt. 345

Nettoaegt 1,5kg

Sikkerhedsklasse.

• På grund af vores lobe nende forsknings- og udviklingsprogram kan specifikationerne heri ændres utden forudgående varsel.
• Bemærk: Specifikationerne kan variere fra land til land.

Beregnetbrug

Værktøjet er beregnet til at save i træ, plastik, metal og byggematerialer med kraftig effekt. Det er velegnet til skæring i lige linje eller i bue.

Stromforsyning

Værktøjt bør kun sluttes til en stromforsyning med den spænding, der er angivet på navnepladen, og det kan kun benyttes med enkeltfaset vekselstrøm. Det er dobbelt isoleret i overensstemmelse med europæisk standard og kan derfor øgså sluttes til stikkontakter utden jordforbindelse.

SPECIFIKKE SIKKERHEDSREGLER

GEB008-2

LAD IKKE tryghed eller kendskap til produktet (fragentagen brug) betyde, at De icike strengt overholder sikkerhedsreglerne for saven. Hvis varktojet anvendes pa usikker erll forkert vis, kan De komme alvorigt til skade.

1. Hold maskiner i de isolerede gribeflader, när De udfører arbejde, hvor skareværktøjet kan komme i kontakt med skjulte ledninger etller værktøjets egen ledning. Ved kontakt med strømforende ledninger bliver udsatte metaldele p vaerktojet strømforende, hvorved brugeren kan fä elektrisk stød.

2. Benyt klemmer aller en,anden praktisk metode til at fastgore og understette arbejdsemnet pa et solidt underlag.Hvis De holder emnet i händen uller mod kroppen, bliver det ustabilit,sä De risikerer at miste kontrollen.

3. Anvend altid beskyttelsesbriller erller sikkerhedsbrrler. Alminderige briller erller solbrriler er IKKE beskyttelsesbrrler.
4. Undga at save i som. Kontroller arbejdsemnet for som, og fjern dem før savningen.
5. Sav nikke i for store emner.
6. Kontroller, at der er tilstrakkeligt fri plads bag arbejdsemnet, for De saver, sa klingen ikke rammer gulvet, arbejdsbænken osv.
7. Hold godt fast i værktøjt.
8. Sorg for, at klingen ikke har kontakt med arbejdsemnet, for der tændes på kontakten.
9. Hold hænderne på afstand af bevægelige dele.
10. Læg ikke værktæjt fra Dem, mens det kører. Lad kun værktæjt køre, mens De holder det i hænderne.
11. Sluk altid for varktojet, og vent, til klingen er helt i ro, for De Ioffer klingen fra arbejdsemnet.
12. Berør ikke klingen eller arbejdsemnet umiddelbart after brugen. De kan=vare meget varme og kan forårsage forbrændinger af huden.
13. Lad ikke værktøjet køre unødvendigt,uden belastning.
14. Anvend altid den korrekte stovmaske/ andedrætsbeskyttelse til det materiale og formál, De arbejder med.
15. Nogue materialer indehender kemikalier, som kan vare giftige. Undgå at indande stov erler at fæ det pa huden. Følg sikkerhedsinstrktionerne fra leverandøren af materialerne.

GEM DISSE INSTRUKTIONER

ADVARSEL:

MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denen brugsanvisning kan medfore alvorlig personskade.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sørg altid for, at værktøj er slukket, og at stikket er taget ud af stikkontakten, før De justerer værktøj etller kontrollerer dets Funktion.

Justering af føringsanslaget (Fig. 1 & 2)

FORSIGTIG:

• Fastgør føringsanslaget godt after omplacering af føringsanslaget.

Nár klingen mister skæereevnen på et sted på skæret, kan De flytte føringsanslaget for at anvende en skarp, ubenyttet del af skæret. Det hjælper til med at forlaenge klingens levetid.

For at flytte føringsanslaget skal De tage daekslet af og Iosne tilspændingsskruen med umbracconglen som vist i figuren.

Skub foringsanslaget frem eller tilbage til den ønskete indstilling, og stram tilspændingsskruen, sa foringsanslaget sidder solidt fast. (Fig. 3)

Betjening af kontakt (Fig. 4)

FORSIGTIG:

• Før værktjete tilstuttes skal De allid kontrollere, at kontakthandtaget reagerer korrekt og gär tilbage i "OFF"-stillingen, nr De slipper det.

For at starte værktøjet skal De blot trække i kontakthandtaget. Vaerkøjets hastighed forøges ved at trykke HARDere på kontakthandtaget. Slip kontakthandtaget for at stoppe.

Drejeknap til hastighedsjustering (Fig. 5)

De kan indstille det maksimale antal slag pr. minut, narrkontakhandtaget trykkes welt i bund, ved at dreje pa knappen til hastighedsjustering.

Drej knappen til hastighedsjustering med uret for større hastighed eller mod uret for lavere hastighed.

Taending af lamperne (Fig. 6)

FORSIGTIG:

• Se Fälle direkte ind i lyset aller lyskilden.
  Traek i kontakthandtaget for at tænde lampen. Slip kontakthandtaget for at slukke den.

BEMAERK:

• Benyt en tør klud til at tørre snavs af lampens linse. Pas på ikke at ridse lampens linse, da det kan mindske lysstyrken.
• Anvend ikke fortynder eller benzin til at rengøre lampen. Denne type oplosningsmidler kan beskadige den.

MONTERING

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket og taget ud af stikkontakten, før De udfører nogen form for arbejde på værktøjet.

Montering ell er afmontering af savklingen

FORSIGTIG:

• Fjern altid alle spaner eller fremmedlegemera klingen og/eller klingefastholderen. Hvis De ikke gør dette, kan det medføre, at klingen ikke strammes ordentligt fast, hvilken kan medføre alvorlig personskade.
• Berør ikke klingen eller arbejdsemnet umiddelbart after brugen. De kan=vare meget varme og kan forårsage forbrændinger af huden.
• Stram savklingen godt. Undladelse af dette kan medføre alvorlig personskade.
• Pas pågressive fingre na toppen af klingen erer spiderne af arbejdsemnet, nr De afmonterer savklingen.
• Benyt kun savklinger af type B. Benyt aldrig andre klingetyper. Undladelse af dette kan medføre alvorlig persorskade.

For at montere en savklinge skal De skubbe holderdakslet for at dreje klingefastholderen til den frigjorte position som vist i figuren. (Fig. 7)

Hold fastholderen i den position, og sæt savklingen ind i klingefastholderen, indtil de to fremspring på klingen/DDke længere er synlige. (Fig. 8)

Slip holderdakslet. Klingefastholderen drejer til den fastlaste position for at fastgore klingen.

Efter montering skal De altid sikre Dem, at klingen sidder godt fast, ved at forsoge at travakke den ud. (Fig. 9)

For at afontere en savklinge skal De skubbe holderdakslet for at dreje klingefastholderen til den frigjorte position og derefter trække savklingen ud. (Fig. 10)

BETJENING (FIG. 11)

FORSIGTIG:

Tryk aldif frongsanslaget fast ned mod arbejdsemnet under betjening. Hvis foringsanslaget holdes væk fra arbejdsemnet under betjening, frembringes der kraftige vibrationener og/eller vridning, sä klingen kan knække og udgore en fare.
- Bær altid handsker for at beskytte hænderne mod varme flyvende spaner, narr De saver i metal.
Baei altid korrekt øjenbeskyttelse, der overholder Deres nationale standarder.
- Benyt altid et korrekt kølemiddel (skæreolie), nár De saver i metal. Undladelse af dette medfører unødigt slid på klingen.
- Hold godt fast i værktøj med en hand pa forenden, men aldrig foran kraven, og den,anden pa det bageste hus som vist i figuren. Undladelse af dette vil medfrole alvorlig personskade.

Tryk fangsanslaget fast ned mod arbejdsemnet. Lad/DDrktogoppe.Tryk frst klingen let mod arbejdsemnet.
Skaer frst en styriereve ved en lavere hastighed.Forog
derefter hastigheden for at fortseette savningen.(Fig.12)

VEDLIGEHOLDELS

FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at stikket er taget ud, for De forsøger at udføre inspektion eller vedligeholdelse.

For at holde produitikert SIKKERT og PALIDELIGT skal reparaciones, kontrol og udskiftning af kulbrster somt al anden vedligehodelse erder justering udfores af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

TILBEHØR

FORSIGHTIG:

• Dette tilbehör erller ekstraudstyr anbefales til brug med det Makita-værtktoj, som er beskrevet i denen brugsanvisning. Brug af andet tilbehör erller ekstraudstyr kan forårsage persönskade. Brug kun tilbehör erller ekstraudstyr til det formål, det er beregnet til.

Henvend Dem til Deres lokale Makita-servicecenter, hvis De har brug for hjælp eller yderligere oplysninger vedrørende tilbehørret.

• Savklinger (type B)
  Umbraccongle 3
• Plastikbaeretaske

SVENSKA

Sikkerhetsklasse. 11

For à starte maskinen mà du ganske enkelt trykke på startbryteren. Hvis du trykker hardere på startbryteren, økes turtallet på maskinen. Slipp startbryteren for à stoppe maskinen.

Innstillingshjul for turtall (fig. 5)

Vi erklær hermed pa eget ansvar, at dette produit er i overensstemmelse med de falgende standarder i de normsætende dokumenter,

EN60745, EN55014, EN61000

i overensstemmelse med Radets Direktiver 73/23/EEC, 89/336/EEC og 98/37/EC.

SVENSKA

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Under eget ansvar deklararar vi harmed attenna produit overensstammer med foljande standardisingar for standardiserade dokument,

EN60745, EN55014, EN61000

Vi erklær pā eget ansvar at dette produitet er i overensstemmelse med følgende standard i de standardiserte dokumenter:

EN60745, EN55014, EN61000,

i samsvar med Rads-direktivene, 73/23/EEC, 89/336/EEC og 98/37/EC.

SUOMI

VAKUUTUS EC-VASTAAVUUDESTA

Det typiske A-vægtede lydtryksniveau er 82 dB (A).

Stojniveauet under arbejdet kan vare storre end 85 dB (A).

-Baer horevaern.-

Den typiske vægte de effektive accelerationsvær di er 5m / s^2

Disse værdier er mål't i overensstemmelse med EN60745.

SVENSKA

Endast for lander i Europa

Disse verdiene er fremkommet i samsvar med EN60745.

SUOMI

Vain Europan maat

Melu ja varinä
