KÄYTTÖOHJE JR1000FT MAKITA

Alla on esitetty koneessa kaytetyt symbolit. Opettele naiden merkitys, ennen kuin kaytät konetta.

Σμβoλa

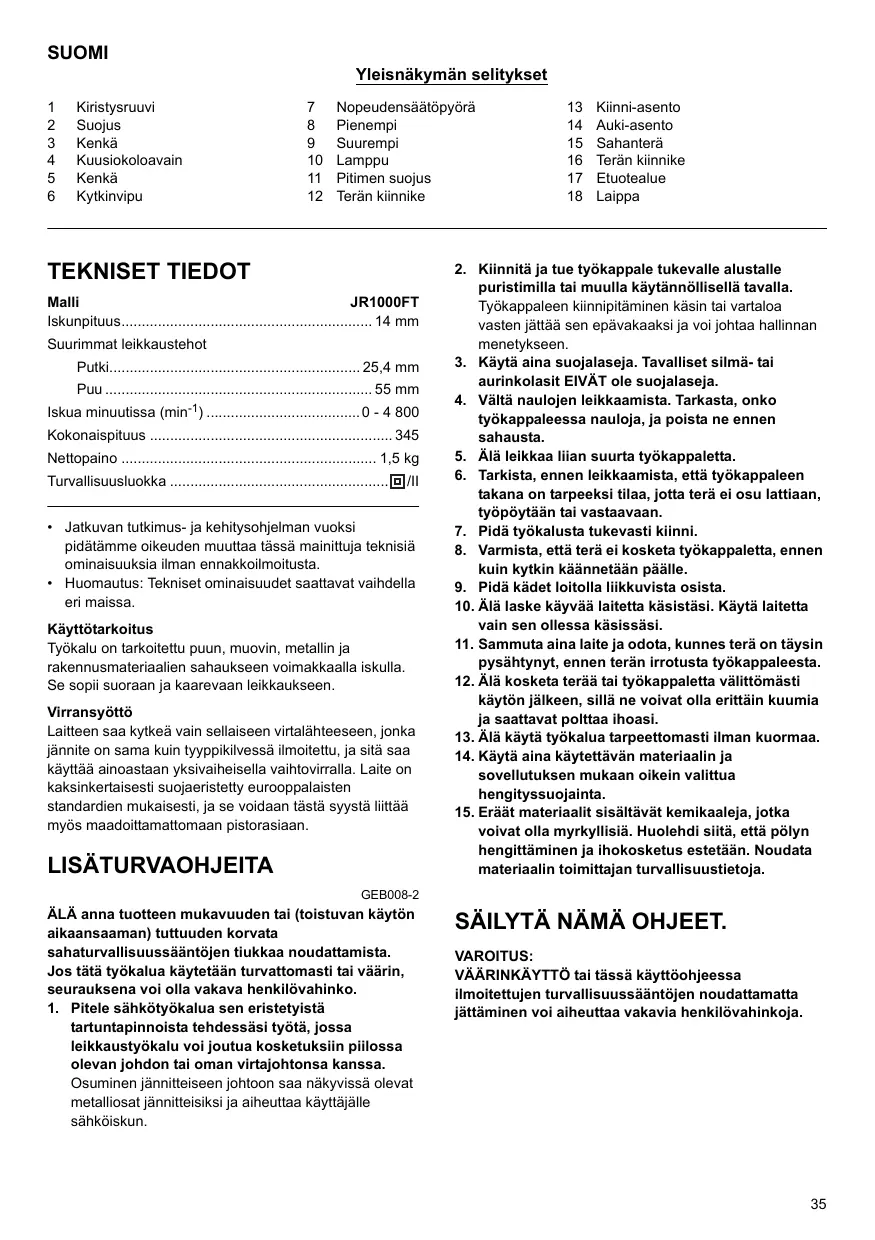

Yleisnakymän selitykset

1 Kiristysruuvi

7 Nopeudensaatopyora

13 Kiinni-asento

2 Suojus

8 Pienempi

14 Auki-asento

3 Kenka

9 Suurempi

15 Sahantera

4 Kuusiokoloavain

10 Lamppu

16 Teran kiinnike

5 Kenka

11 Pitimen suojus

17 Etuotealue

6 Kytkinvipu

12 Terän kiinnike

18 Laippa

TEKNISET TIEDOT

Malli

JR1000FT

Iskunpituus. 14 mm

Suurimmat leikkaustehot

Putki 25,4 mm

Puu 55 mm

Iskua minuutissa (^-1) 0-4800

Kokonaispituus 345

Nettopaino 1,5 kg

Turvallisuusuokka

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tassä mainittuja teknisä ominaisuksa ilman ennakkoilmoitusta.
• Huomautus: Teknisot ominaisuudet saattavat vaidella eri maissa.

Käytötarkoitus

Tyokalu on tarkoitettu puun, muovin, metallin ja rakennusmaterialiaalien sahaukseen voimakkaalla iskulla. Se sopii suoraan ja kaarevaan leikkaukeen.

Virransyöttö

Laitteen saa kytkea vain sellaiseen virtualahteeseen,jonka jannite on sama kuin typpikilvessa ilmoitettu, ja sitaa kaytttaa ainoostaan yksivaiheisella vaitovirralla. Laite on kaksinkertaisesti suojaeristety europpalaisten standardien mukaisesti, ja se voidaan tastay systa liittaa myos maadoittamattoman pistorasiaan.

LISÄTURVAOHJEITA

GEB008-2

ÄLÄ anna tuotteen mukavuuden tai (toistuvan käytön aikaansaan) tuttuuden korvata sahaturvallisuussäntöjen tiukkaa noudattamista. Jos tāyōkalua käytetän turvattomasti tai vaärin, seurauksena voi olla vakava henkilövahinko.

1. Pitele sähkötyokalua sen eristetyistä tartuntapinnoista tehdessäi työta, jossa leikkaustyökalu voj joutua kosketuksiin piilossa olevan johdon tai oman virtajohtonsa kanssa. Osuminen jännitteisen johtoon saa nakyvissa olevat metalliosat jännitteisiki sa ja aiheuttaa käytäjalle sähköiskun.

2. Kiinnitä ja tue työkappale tukevalle alustalle puristimilla tai muulla käytannöllisellä ravallä. Työkappaleen kiinnipitäminen kasin tai vartaloa vasten jättäa sen epavakaaksi ja voi johtaa hallinnan menetykseen.

3. Käytä aina suojalaseja. Tavalliset silma- tai aurinkolasit EIVÄT ole suojalaseja.
4. Välta naulojen leiikkaamista. Tarkasta, onk toyökappaleessa nauloja, ja poista ne ennen sahausta.
5. Alä leikkaa lian suurta työkappaletta.
6. Tarkista, ennen leikkaamista, etta tyokappaleen takana on tarpeksi tilaa, jotta terä ei osu lattaan, työpytään tai vastaavaan.
7. Pidä työkalusta tukevasti kiinni.
8. Varmista, etta tera ei kosketa tyokappaletta, ennen kuin kytkin kaannetaan paalle.
9. Pida kdet loitolla liikkuvista osista.
10. Älä laske käyvää laitetta käsistäsi. Käytä laitetta vain sen ollessa käsissäsi.
11. Sammuta aina laite ja odota, kunnes terä on täysin pysahtynyt, ennen terän irrotusta työkappaleesta.
12. Alä kosketa teräa tai työkappaletta valittomästi kayton jälleen, sillä ne voivat olla erittäin kuumia ja saattavat polttaa ihoasi.
13. Älä käytä työkalua tarpeettomasti ilman kuormaa.
14. Käytä aina käytettävän materiaalin ja sovellutuksen mukaan oikein valittua hengityssuojainta.
15. Eraat materialit sisaltavt kemikaaleja, jotka voivat olla myrkyllisia. Huolehdi siita, etta polyn hengittaminen ja ihokosketus estetaa. Noudata materiaalin toimittajan turvallisuustietoja.

SÄLYTÄ NÄMÄ OHJEET.

VAROITUS:

VÄRINKÄYTTÖ tātssä käytöohjeessa ilmoitettujen turvallisuussäantöjen noudattamatta jättäminen voi aiheuttaavakavia henkilövahinkoja.

TOIMINTAKUVAUS

HUOMIO:

• Varmista aina, etta tyokalu on sammutetu ja kytketty irti virtalähteesti ennen sen saatöä tai tarkastusta.

Kengän saatö (kuva 1 & 2)

HUOMIO:

• Kiinittä kenkä tiukasti, kun sen asentoa on vailhdttu.
  Kun terän leikkausteho katoaa sen leiikkaavan reunan yhdestä kohdasta, vaihda kengen asentoa, niin voit käytäa leiikkaavan reunan tervää, käytäamätontä osaa.
  Tämä auttaa pidentämään terän käytöikäa.

Vaihda keng'an asento irrottamalla suojus ja abaamalla kiristysruuvia kuusiokoloavaimella kuvan mukaisesti.

Siirra kenkä eteen- tai taaksepain haluttuun asentoon, ja kiinnita kenka sitten tiukasti kiristamalla kirstysruvi. (kuva 3)

Kytkimen toiminta (kuva 4)

HUOMIO:

• Tarkasta aina ennen tyokalun liittamista virtaläteeseen, etta kytkinvipu kytkeytyy oikein ja palaa asentoon OFF, kun se vapautetaan.

Käynnistä tyokalu vetamälla kytkinvipua. Mitä voimakkaamin vipua painetaan, sitä nopeammin tyokalu käy. Sammuta se vapauttamalla kytkinvipu.

Nopeudensaatopyora (kuva 5)

Iskujen enimmäismääräa minuutissa, kun kytkinvipu on paintu tãysin pohjaan, voidaan saatäa nopeudensaatopyoräa kaantamalla.

Lisaa nopeutta kaantamalla saatopyora myotapiavaan, ja vahenna sita kaantamalla saatopyora vastapiaivaan.

Lamppujen sytyttäminen (kuva 6)

HUOMIO:

• Ala katso lamppuun tai suoraan valonlähteseen. Kytke lamppu pälle vetamällä kytkinvipua. Sammuta se vapauttamalla kytkinvipu.

HUOMAUTUS:

• Pyyhi lika pois lampun linssista kuivalla pyyhkeellä. Alä naarmuta lampun linssia, sillä sen valaistusteho voi laskea.
• Alä käytä tinneria tai bensiinä lampun puhdistukseen.
  Tällaiset liuottimet voivat vahingoittaa sitä.

KOKOONPANO

HUOMIO:

• Varmista aina, etta tyokalu on sammutetu ja kytketty irti virtalähteesti ennen kuin tyoskentelet sen parissa.

Sahanterän asennus tai irrotus

HUOMIO:

• Poista aina teraan ja/tai teran kiinnikkeeseen tartuneet lastut tai vieraat aineet. Jos nain ei tehdä, teraa ei ehka voi kirstaa tarpeeksni, mikao via aiheuttaavakavia vammoja.
• Alä kosketa teräa tai työkappaletta valittömästi käytön jälkeen, sillä ne voivat olla erittäin kuemia ja saattavat polttaa ihoasi.
• Kiristä sahanterä tiukasti. Muuten seurauktena voi olla yakava vamma.
• Kun irrotat sahanterä, ole varovainen, jotta et loukka sormiasi teran yläosaan tai työkappaleen kärkiin.
  Käytä vain B-tyypin sahanterä. Älä koskaan käytä muun typpisä terä. Muuten seurauksena voi olla yakava vamma.

Asenna sahantera kuvan mukaisesti tyontämllä pitimen suojusta, jotta terän kiinnike kaantyy auki-asentoon. (kuva 7)

Pida suojus paikallaan, ja tyonnä sahanteräa
kiinnikkeesen niin pitkalle, etta terän kaksi ulkonemaa
eivat ole nakyvissä. (kuva 8)

Päast pitimen suojus irti. Teran kiinnike käantyy kiiniasentoon ja kiinnittä eran.

Varmista aina asennuksen jälkeen yrittämällä vetä terä irti, etta se on kunnolla kiinn. (kuva 9)

Irrota sahanterä tyontämllä pitimen suojusta, jotta terän kiinnike käantyy auki-asentoon, ja vetämllä sitten terä pois. (kuva 10)

KÄYTTO (KUVA 11)

HUOMIO:

• Paina aina kenkä tiukasti työkappaletta vasten käytön aikana. Jos kenkä on irti työkappaleesta käytön aikana, esienty voimakasta varinäa ja/tai vaantamistä, joka saa terän napsahtamaan poikkiaarllisesti.
• Käytä aina käsineitä suojaamaan kasiäsi kuumilta lentaviltä lastuilta, kun leikkaat metallia.
• Käytä aina sopivia, voimassaolevat kansalliset normit tayttäviä suojalaseja.
• Käytä aina sopivaa jäähdytsainetta (poraöljya), kun leikkaat metallia. Muuten seurauskena on terän ennenaikainen koluminen.
• Pidä tyokalusta tukevasti kiinny yksi kasi etuosassa, mutta ei koskaan laipan etupuolella, ja toinen kasi takakotelolla kuvan mukaisesti. Muuten seurauktensa on olla vakava vamma.

Paina kenka tiukasti tyokappaletta vasten. Alna anna tyokalun pompia. Anna teran koskettaa kevestyi tyokappaletta. Tee ensin ohjausura pienemmalla nopeudella. Jatka sitten leikkaamista suuremmalla nopeudella. (kuva 12)

HUOLTO

HUOMIO:

• Varmista aina, etta tyokalu on sammuttu ja kytketty erti vivalahteesta ennen sen tarkastusa tai huoToa. Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN sailyttamiseksi Makitan valtuutetun huvoltekuksuksen tulee suorittaa korjaukset, hiliharjoen tarkustas ja vaiho, sekaku muut huoToi-tai saatotyot Makitan varaosia kayttaen.

LISAVARUSTEET

HUOMIO:

• Näïtā lisāvarusteita tai lisālaitteita suositellaan kāytettāväksi tāssa ohjeessa kuvatun Makita-tyōkalun kanssa. Muiden lisāvarusteiden tai lisālaitteiden kāytö voi aiheuttaa henkilōvahinkojen vaaran. Kāytā lisāvarustetta tai lisālaitetta vain sen ilmoitettuun kāytöṭarkoitukseen.

Jos tarvitset lisatietoja näistä lisavarusteista, ota yhteys paikalliseen Makita-huoltokesukkseen.

Vaihtosahanterat (B-typpi)
Kuusiokoloavain 3
- Muovinen Kantolaukku

Yksinomaisesti vastuullisina ilmoitamme, etta tama tuite on seuraavien standardoitujen dokumenttien standardien mukainen,

EN60745, EN55014, EN61000

neuvoston direktivien 73/23/EEC, 89/336/EEC ja 98/37/EC mukaisesti.

EAAHNIKA

HA H YMMOP EH EK

Anwoume unTnv maovskn mac eUtheta ot auto to npioiv bpioketal aE ufoa v ta akoloutheta npotuna tunonounevvEvppawv,

EN60745, EN55014, EN61000

Tyypillinen A-painotettu aenpainetaso on 82 dB (A).

Työskentelyn aikana melutasao voi ylittä 85 dB (A).

• Kayta kuulosuojaimia.

Tyypillinen painotettu tehollisarvo on 5m / s^2

Nämä arvot on saatu standardin EN60745 mukaisesti.
