Producttype	Accu-cirkelzaag
Merk	Hilti
Model	WSC 70-A (WSC 70-A36)
Nominale spanning	36 V
Gewicht (volgens EPTA 01/2003)	5,8 kg
Afmetingen (L x B x H)	393 mm x 233 mm x 307 mm
Zaagblad diameter	176 tot 190 mm
Bevestigingsboring	30 mm
Maximale zaagdiepte (90°)	70 mm
Maximale zaagdiepte (45°)	51 mm
Zaaghoekbereik	0° tot 50°
Onbelast toerental	4 000 min⁻¹
Basisplaat	193 mm x 320 mm
Compatibele accu's	B 36/2.4 NiCd, B 36/3.3 Li-Ion, B 36/3.9 Li-Ion
Compatibele laders	C4/36-90, C4/36-350, C7/36-ACS, C4/36-ACS
Hoofdfuncties	Langs-, schuin- en invalzaagsneden; geleiding via parallelaanslag of geleiderail; verstelbare stofafzuiging
Veiligheid	Oscillerende beschermkap, spouwmes, schakelaarblokkering, bescherming tegen volledige ontlading
Onderhoud	Regelmatig reinigen van het afvoerkanaal, vervangen van het zaagblad, controleren van de beschermkappen en het spouwmes
Inbegrepen accessoires	Zaagblad, inbussleutel, gebruiksaanwijzing, koffer (optioneel)
Fabrieksgarantie	Gratis reparatie of vervanging van defecte onderdelen gedurende de levensduur van het apparaat

Veelgestelde vragen - WSC 70-A HILTI

Hoe vervang ik het zaagblad van de WSC 70-A cirkelzaag?

Verwijder de accu, blokkeer de as met de blokkeerknop, draai de bevestigingsschroef los met de inbussleutel, verwijder de schroef en de buitenste flens, open de oscillerende beschermkap en verwijder het zaagblad. De montage gebeurt in omgekeerde volgorde, waarbij de draairichting zoals aangegeven door de pijl in acht wordt genomen.

Welke accu's zijn compatibel met de WSC 70-A?

De goedgekeurde accu's zijn de Hilti B 36/2.4 NiCd, B 36/3.3 Li-Ion en B 36/3.9 Li-Ion modellen. Gebruik uitsluitend Hilti-laders zoals de C4/36-90, C4/36-350, C7/36-ACS of C4/36-ACS.

Hoe stel ik de zaagdiepte in?

Draai de blokkeerhendel van de diepte-instelling los, verplaats het apparaat met een schaarbeweging naar de gewenste waarde (af te lezen op de schaal) en draai de hendel vast. De diepte moet ongeveer 5 tot 10 mm groter zijn dan de materiaaldikte.

Hoe voer ik een schuine zaagsnede uit?

Draai de blokkeerhendel van de zaaghoek los, kantel het apparaat tussen 0° en 45° (of tot 50° door de extra beugel op te tillen) en draai de hendel vast. Gebruik de overeenkomstige zaagmarkering op de zool om de snede te geleiden.

Hoe gebruik ik de parallelaanslag?

Bevestig de parallelaanslag door de twee geleiders in de blokkeerschroeven van de zool te schuiven, stel de gewenste zaagbreedte in en draai de schroeven vast. Hiermee kunt u nauwkeurig langs een rand of op gelijke afstanden zagen.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, gehoorbescherming en een stofmasker. Houd de zaag met beide handen vast, houd uw handen uit de buurt van het zaagblad, werk niet onder het werkstuk en zorg ervoor dat de oscillerende beschermkap correct werkt.

Hoe onderhoud ik de Li-Ion accu?

Vermijd vocht, laad hem volledig op voor het eerste gebruik, ontlaad hem niet volledig (stop zodra het vermogen afneemt), bewaar hem op een koele plaats en gebruik uitsluitend Hilti-laders. Gedeeltelijk opladen heeft geen invloed op de levensduur.

Wat te doen als de zaag niet start?

Controleer of de accu goed vastklikt (dubbele klik) en opgeladen is. Als de accu heet of leeg is, kan de ontladingsbeveiliging zijn geactiveerd: plaats hem in de lader of laat hem afkoelen. Als het probleem aanhoudt, neem dan contact op met de Hilti-service.

Welke accessoires zijn beschikbaar voor de WSC 70-A?

De accessoires omvatten de parallelaanslag WPG 370/355, de geleiderail WGS 1400-2B, verschillende accu's en laders, evenals een mobiele stofzuiger WVC 40-M of VCU 40-M voor stofafzuiging.

Hoe moeten het apparaat en de accu's aan het einde van hun levensduur worden afgevoerd?

Gooi het apparaat en de accu's niet bij het huishoudelijk afval. Volgens de Europese richtlijn 2006/66/EG moeten oude apparaten en accu's worden teruggebracht naar Hilti of een erkend inzamelpunt voor correcte recycling.

GEBRUIKSAANWIJZING WSC 70-A HILTI

Gebruiksaanwijzing nl

Brugsanvisning da

Bruksanvisning sv

Bruksanvisning no

Käyttöohje fi

Lees de handleiding vóór het eerste ge beslist door.

Bewaar deze handleiding altijd bij het a raat.

Geef het apparaat alleen samen met de leiding aan andere personen door.

Inhoud Pagina

1	Algemene opmerkingen 78
2	Beschrijving 79
3	Toebehoren 81
4	Technische gegevens 81
5	Veiligheidsinstructies 82
6	Inbedrijfneming 86
7	Bediening 87
8	Verzorging en onderhoud 89
9	Foutopsporing 90
10	Afval voor hergebruik recyclen
11	Fabrieksgarantie op apparatuur
12	EG-conformiteitsverklaring (origineel) 92

1 Deze nummers verwijzen naar afbeeldingen. De afbeeldingen bij de tekst vindt u op de uitklapbare gina's. Houd deze bij het bestuderen van de open.

In de tekst van deze handleiding wordt met » raat« altijd de accu-cirkelzaag WSC 70-A36 bed

Bedienings- en indicatie-elementen 1

① Accu-pack

appa Ontgrendelingstoetsen met extra functie Activering van de laadtoestandindicatie

③ Laadtoestand- en foutindicatie (Lilon accu-pack)

④hand-/uitschakelaar

⑤ Inschakelblokkering

⑥ Extra handgreep

⑦ Spilvastzetknop

⑧ Binnenzeskantsleutel

⑨ Hoekwinkelschaal

⑩ Spanhendel voor zaaghoekinstelling

⑪ Klembouten voor parallelaanslag

⑫ Spanhendel voor zaagdiepte-instelling

⑬ Zaagsnedemarkering 45°

⑭ Zaagsnedemarkering 0°

⑮ Parallelaanslag

⑯ Pendelbeschermkap

⑰ Spouwmes

⑱ Grondplaat

⑲ Beschermkap

⑳ Draaibare spaanuitwerp

⑳ Aandrijfspil

⑳ Opnameflens

023 Lagaring

and Sideingschroef

⑲ 25 Zaagdiepteschaal
26 Spouwmesbevestiging
Bedieningshendel voor pendelbeschermkap
⑳ Afdekkap spaanafvoer
⑲ Ontgrendeling voor afdekkap spaanafvoer
③0 Extra beugel voor zaagsnede 50°

1 Algemene opmerkingen

1.1 Signaalwoorden en hun betekenis

GEVAAR

Voor een direct dreigend gevaar dat tot ernstig tot de dood leidt.

WAARSCHUWING

Voor een eventueel gevaarlijke situatie die tot ernstig letsel of tot de dood kan leiden.

ATTENTIE

Voor een eventueel gevaarlijke situatie die tot of tot materiële schade kan leiden.

AANWIJZING

Voor gebruikstips en andere nuttige informatie.

1.2 Verklaring van de pictogrammen en overige aanwijzingen

Mtaerschuwingstekens

Waarschu- wing voor algemeen t letsel gevaar

Waarschu- wing voor gevaarlijke elektrische spanning

Waarschu- wing voor bijtende stoffen

Waarschu- wing voor heet oppervlak

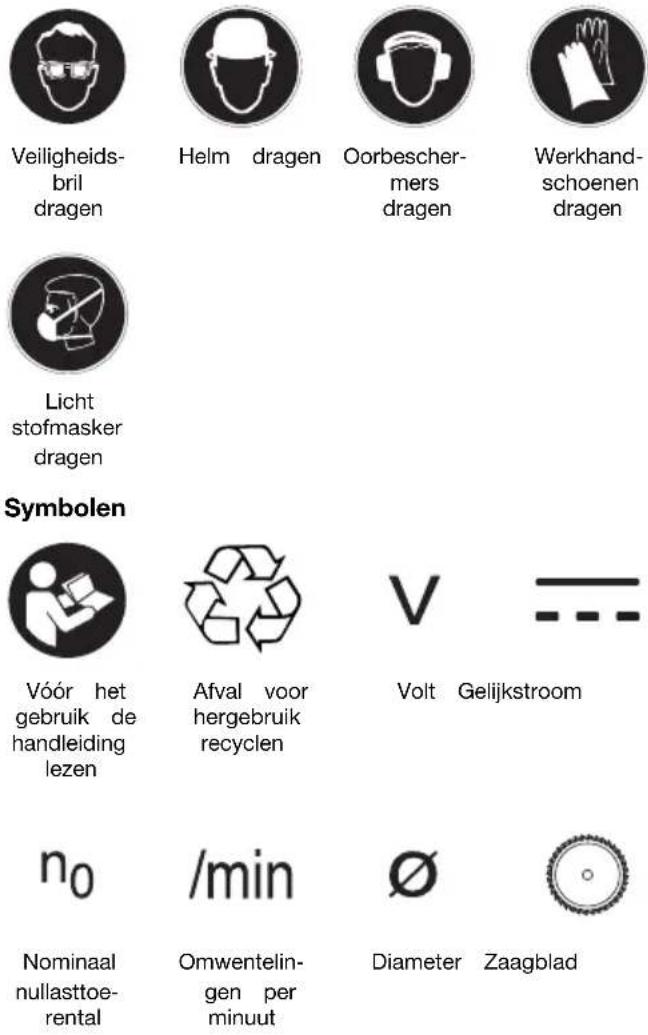

Gebodstekens

Plaats van de identificatiegegevens op het apparaat

De typeaanduiding is op het typeplaatje en het serie nummer op de zijkant van het motorhuis aangebracht. Neem deze gegevens over in uw handleiding en gee altijd door wanneer u onze vertegenwoordiging of ons servicestation om informatie vraagt.

Type:

Serienr.:

nl

2 Beschrijving

2.1 Gebruik volgens de voorschriften

Het apparaat is een handbediende accu-cirkelzaag.

De apparaten zijn bestemd voor zaagwerkzaamheden in hout of houtachtige materialen, kunststoffen, gipskarton, gipsvezelplaten en composietmaterialen tot een zaagdiepte van 70 mm en verstekhoeken 0° tot 50°.

Materialen die schadelijk zijn voor de gezondheid (bijv. asbest) mogen niet worden bewerkt.

Het apparaat is bestemd voor de professionele gebruiker en mag alleen door geautoriseerd, onderricht personeel bediend, onderhouden en gerepareerd worden. Dit personeel moet speciaal op de hoogte zijn gesteld van de mogelijke gevaren. Het apparaat en de bijbehorende hulpmiddelen kunnen gevaar opleveren als ze door ongeschoolde personen onjuist of niet volgens de voorschriften worden gebruikt.

De werkomgeving kan zijn: bouwplaats, werkplaats, renovatie, verbouw of nieuwbouw.

Aanpassingen of veranderingen aan het apparaat zijn niet toegestaan.

Zaagbladen die niet voldoen aan de weergegeven karakteristieken (bijvoorbeeld diameter, dikte), doorslijpslijpschijven en zaagbladen van hooggelegeerd sneldraaistaal (HSS-staal) mogen niet worden gebruikt.

Er mag geen metaal worden gezaagd.

Gebruik het apparaat niet om knoesten en boomstammen af te zagen.

Gebruik de accu-packs niet als energiebron voor andere niet-gespecificeerde verbruikers.

Gebruik ter voorkoming van letsel alleen originele Hilti toebehoren en apparaten.

Neem de specificaties in de handleiding betreffende het gebruik, de verzorging en het onderhoud in acht.

2.2 Schakelaar

In- en uitschakelknop met inschakelblokkering

2.3 Handgrepen

Handgreep en extra handgreep

2.4 Afscherming

Om de levensduur van de accu en de motor te verlengen is de elektronica zo geregeld dat het toerental bij een sterke voeding hoorbaar afneemt, tot volledige stilstand en stroomuitschakeling bij aanhoudende druk.

ATTENTIE

Bij een afnemende voedingskracht start het apparaat zolang de aan-uitschakelaar ingedrukt blijft vanzelf, zoals men dit kent van nettransformatoren.

2.7 Laadtoestand van het Li-lon accu-pack

Bij gebruik van Li-lon accu-packs kan de laadtoestand worden weergegeven door licht op een van de ontgrendelings-toetsen te drukken (tot de weerstand - niet ontgrendelen). Op de achterkant van het accu-pack staat de volgende informatie:

LED brandt permanent LED knipperend		Laadtoestand C
LED 1, 2, 3, 4	-	C ≥ 75 %
LED 1, 2, 3	-	50% ≤ C < 75%
LED 1, 2	-	25% ≤ C < 50%
LED 1	-	10% ≤ C < 25%
-	LED 1	C < 10 %

2.8 Tot de standaard leveringsomvang behoren:

1 Apparaat
1 Zaagblad
1 Binnenzeskantsleutel
1 H a n d l e i d i n g
1 Hilti-koffer (optioneel)
1 Kartonnen verpakking (optioneel)

2.9 Voor het gebruik van het apparaat is bovendien het volgende noodzakelijk

Voor de WSC 70-A36 een accu-pack B 36/2.4 NiCd of B 36/3.3 Li-Ion of B 36/3.9 Li-Ion en acculader C4/36-90 of C4/36-350 of C7/36-ACS of acculader C4/36-ACS.

AANWIJZING

Afhankelijk van de uitrusting al bij de leveringsomvang inbegrepen.

3 Toebehoren

Accessoires voor WSC 70-A36

Omschrijving				Afkorting	Beschrijving
Laadapparaat	C7/36-ACS
Laadapparaat	voor	Li-lon	accu-	C7/36-ACS
pack
Laadapparaat	voor	Li-ion	accu-	C 4/36-90
pack
Laadapparaat	voor	Li-ion	accu-	C 4/36-350
pack
Accu-pack	B36/2.4	Li-lon
Accu-pack	B36/3.3	Li-lon
Accu-pack	B36/3.9	Li-lon
Parallelaanslag	WPG	370/355
Geleiderail	WGS	1400-2B

Technische wijzigingen voorbehouden!

Apparaat	WSC 70-A36
Nominale spanning (gelijkspanning) 36 V
Gewicht overeenkomstig EPTA-procedure 01/2003	5,8 kg
Afmetingen (L x B x H) 393 mm x 233 mm	x 307 mm
Grondplaat 193 mm x 320 mm
Maximale zaagbladdiameter 190 mm
Minimale zaagbladdiameter 176 mm
Stambladdikte van de zaagbladen	0,5...1,4 mm
Breedte van de snede	1,6...2,2 mm
Zaagblad-opnameboorgat	30 mm
Zaagdiepte Zaaghoek 90°: 70 mm	Zaaghoek 50°: 45 mmZaaghoek 45°: 51 mm
Dikte van het spouwmes	1,5 mm
Stationair toerental	4.000/min

AANWIJZING

Het in deze aanwijzingen aangegeven trillingsniveau is overeenkomstig een in EN 60745 genormeerd meetproces gemeten en kan worden gebruikt voor een onderlinge vergelijking van elektrisch gereedschap. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau is representatief voor de belangrijkste gebruiksgebieden van het elektrisch gereedschap. Als het elektrisch gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende gereedschappen of als het onvoldoende wordt onderhouden, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de trillingsbelasting moet ook rekening worden gehouden met de tijden waarin het apparaat is uitgeschakeld of weliswaar draait maar niet wordt gebruikt. Hierdoor kan de trillingsbelasting over de gehele gebruiksperiode duidelijk verminderen. Leg de overige veiligheidsmaatregelen ter bescherming van de gebruiker tegen trillingen ook vast, zoals: Onderhoud van het elektrisch gereedschap en de gereedschappen, warmhouden van handen, organisatie van de werkzaamheden.

Geluids- en vibratie-informatie voor WSC 70-A36 (overeenkomstig EN 60745-2-5):

Typisch A-gekwalificeerd geluidsvermogensniveau 108 dB (A)

Typisch A-gekwalificeerd geluidsemissieniveau. 97 dB (A)

Onzekerheid voor het genoemde geluidsniveau 3 dB (A)

Triaxiale vibratiewaarden (vibratievectorsom)

Zagen in hout, a	<2,5 m/s2
Onzekerheid (K) 1,5 m/s2

Accu-pack	B 36/2.4 NiCd	B 36/3.3 Li-ion B 36/3.9 Li-ion
Nominale spanning 36	V 36 V 36 V
Capaciteit 2,4 Ah 3,3	Ah 3,9 Ah
Energie-inhoud 86,4 Wh	118,8 Wh 140,4 Wh
Temperatuurbewaking	NTC NTC NTC
Gewicht 2,08 kg	1,65 kg	1,65 kg
Soort cellen	NiCd	Li-Ion
Celblok	30 stuks	30 stuks

5 Veiligheidsinstructies

AANWIJZING

De veiligheidsinstructies in hoofdstuk 5.1 bevatten de algemene veiligheidsinstructies voor elektrisch gereedschap die volgens de van toepassing zijnde normen in de handleiding moeten worden vermeld. Ze kunnen dus aanwijzingen bevatten die voor dit apparaat niet van belang zijn.

5.1 Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

a)

WAARSCHUWING

Lees alle aanwijzingen en veiligheidsvoorschriften. Wanneer de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en voorschriften goed. Het in de veiligheidsvoorschriften gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen met netvoeding (met aansluitkabel) en op accu-aangedreven elektrische gereedschappen (zonder aansluitkabel).

5.1.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk niet met het apparaat in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de

buurt. Wanneer u wordt afgeleid, kunt u de controle over het apparaat verliezen.

5.1.2 Elektrische veiligheid

a) De aansluitstekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wannee uw lichaam geaard is.
c) Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrisch gereeds een vochtige omgeving absoluut noodzakelijk gebruik dan een lekstroomschakelaar. Het van een lekstroomschakelaar verkleint het risik stroomschokken.

5.1.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en verstand te werk bij het gebruik van het schegereedschap. Gebruikhet elektrischgereedschap niet wanneer u moe bent of onder staat van drugs, alcohol of medicijnen. Eement van onoplettendheid bij het gebruik van elektrisch gereedschap kan tot ernstig letsel
b) Draag een persoonlijke beschermende uitrus en altijd eenveiligheidsbril. Het dragen van een soonlijke beschermende uitrusting, zoals een masker, slipvaste werkschoenen, een veiligheid helm of gehoorbescherming, afhankelijk van een het gebruik van het elektrische gereedsch mindert het risico op letsel.
c) Voorkom per ongeluk inschakelen. Controlee het elektrisch gereedschap is uitgeschakeld dat u de stekker in het stopcontact steel de accu aanbrengt, of het gereedschap op draagt. Wanneer u bij het dragen van het gereedschap uw vinger aan de schakelaar h wanneer u het gereedschap ingeschakeld op stroomvoorziening aansluit, kan dit tot ongeva leiden.
d) Verwijder instelgereedschappen of schroefsle tels voordat u het elektrisch gereedschap kelt. Instelgereedschap of een sleutel in een deel van het gereedschap kan tot letsel leid
e) Neem geen ongewone lichaamshouding aan Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrisch gereedschap in onverwachte situaties beter o controle houden.
f) Draag geschikte werkkleding. Draag geen legende kleding of sieraden. Houd haren, kl handschoenen uit de buurt van bewegende Loshangende kleding, sieraden en lange haren nen door bewegende delen worden meegenon
g) Wanneer stofafzuig- of stofopvangvoorziening kunnen worden gemonteerd, dient u zich te verzekeren dat deze zijn aangesloten e worden gebruikt. Het gebruik van een stofa systeem kan de gevaren door stof beperken.

5.1.4 Gebruik en hantering van het elektrisch gereedschap

a) Overbelast het apparaat niet. Gebruik voor werkzaamheden het daarvoor bestemde elekische gereedschap. Met het passende elektris gereedschap werkt u beter en veiliger binnen aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarv schakelaar defect is. Elektrisch gereedschap niet meer kan worden in- of uitgeschakeld, lijk en moet worden gerepareerd.

schap Tirak de stekker uit het stopcontact en/of de a k is,uit het apparaat voordat u het gereedschap in- gebruilstelt, toebehoren wisselt of het apparaat wegleg co op. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrisch gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereer schap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen wordt worden gebruikt.

e)et Ga zorgvuldig met het elektrisch apparaat om. eiden. Controleer of bewegende delen correct functio- sting neren en niet vastklemmen en of onderdelen ge- en per broken of zodanig beschadigd zijn dat de stof- van het apparaat nadelig wordt beïnvloed. nl

- beschadigde delen repareren voordat u het appa e aaraat gebruiktveel ongevallen hebben hun oorzaak ap, ver- slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en er ofschoon. Zorgvuldig onderhouden snijdende inzet- voor- gereedschappen met scherpe snijkanten klemmen kt en/der snel vast en zijn gemakkelijker te geleiden to it) Gebruik elektrisch gereedschap, toebehoren, in- elektrizetgereedschappen enz. zo als voor dit apparaat ebt is voorgeschreven. Let daarbij op de arbeidsom- de standigheden en de uit te voeren werkzaamhe- llen den. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan t gevaarlijke situaties leiden.

inscha-

5.1.5 Gebruik en hantering van het draaiend accugereedschap en.

a) Laad accu's alleen op in laadapparaten die doc de fabrikant worden geadviseerd. Voor een laada paraat dat voor een bepaald type accu-pack gesc onder is, bestaat het risico van brand wanneer deze me andere accu's wordt gebruikt.

osbanGebruik uitsluitend de daarvoor bedoelde accu's edinginerde elektrische gereedschappen. Het gebruik va delandere accu's kan tot verwondingen en brandgevaa n kurleiden.

neo). Voorkom aanraking van de niet-gebruikte accu en met paperclips, munten, sleutels, spijkers, ervanschroeven en andere kleine metalen voorwerpen in juisie overbrugging van de contacten kunnen fzuig-veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.

d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact hiermee. Bij onvoorzien contact met water afspoelen. Wanneer de vloeistof in de ogen komt, dient u bovendien een tri- te raadplegen. Gelekte accuvloeistof kan tot huidir che ritaties en verbrandingen leiden.

het

5.1.6 Service

ara) deaat het apparaat alleen repareren door gekwa- dat lificeerd en vakkundig personeel en alleen met s gevoinginele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het elektri reedschap in stand blijft.

5.2 Veiligheidsinstructies voor alle zagen

a)

GEVAAR

Kom nooit met uw handen in het zaagbe bij het zaagblad. Houd met uw tweede h extra greep of de motorbehuizing vast. Wa u de zaag met beide handen vasthoudt, kuri handen geen letsel oplopen door het zaagbl

b) Kom niet met uw handen onder het werk Onder het werkstuk kan de beschermkap u het zaagblad beschermen.
c) Pas de zaagdiepte aan de dikte van het aan. Er mag minder dan een volle tandhoog het werkstuk zichtbaar zijn.
d) Houd het te zagen werkstuk nooit in uw boven uw been vast. Borg het werkstuk stabiele ondergrond. Het is belangrijk het w goed te bevestigen, om het gevaar van lichtact, van het beklemd raken van het zaagbl verlies van controle te minimaliseren.
e) Houd het apparaat alleen vast aan de ge leerde greepgedeelten, wanneer u werkzaam den uitvoert waarbij het inzetgereedschap dekte stroomleidingen kan raken. Het conta een spanningvoerendeleiding zet ook de meta len van het elektrisch gereedschap onder sp en leidt tot een elektrische schok.
f) Gebruik bij het langszagen altijd een aans een rechte kantgeleiding. Hierdoor wordt de precisie verbeterd en de mogelijkheid verklein het zaagblad beklemd raakt.
g) Gebruik altijd zaagbladen van de juiste gr met een passend opnameboorgat (bijv. ster mig of rond). Zaagbladen die niet bij de r onderdelen van de zaag passen, lopen onron leiden tot verlies van controle.
h) Gebruik nooit beschadigde of verkeerde zaagblad-opsluitringen of -schroeven. De zaagblad-opsluitringen en -schroeven zijn spec voor uw zaag ontworpen, voor optimale pres en veiligheid.

5.3 Overige veiligheidsinstructies voor alle zag

Oorzaken van een terugslag en hoe deze te v. Een terugslag is een plotselinge reactie als geve een zaagblad dat blijft haken, beklemd raakt o is uitgelijnd.Dit leidt ertoe dat een ongecontrolee loskomt en zich buiten het werkstuk in de rich bediener beweegt;

wanneer het zaagblad blijft haken of beklemd de zaagsnede, blokkeert het en wordt het appa de kracht van de motor in de richting van d teruggeslagen;

wordthetzaagbladinde zaagsnedeverdraaidofverkeerd uitgelijnd, dan kunnen de tanden van de achter het zaagblad in het oppervlak van het werkstul haken, waardoor het zaagblad uit de zaagsnede de zaag terugspringt in de richting van de bed

Een get terugslag is het resultaat van verkeerd en/of ongi schikt gebruik van de cirkelzaag. Dit kan door gesch voorzorgsmaatregelen, zoals hierna beschreven, worden voorkomen.

a) Houd de zaag met beide handen vast en brein reik annen in zo'n houding dat u de terugslagkrach and ten kunt weerstaan. Blijf aan de zijkant van ho anneer zaagblad en breng het nooit in één lijn met u annen lichaam. Bij een terugslag kan de cirkelzaag naar ad. achteren springen. Wanneer de juiste maatregelen kstuk worden genomen, kan de bediener de terugslag- niet kachten echter onder controle houden.
b) Wanneer het zaagblad beklemd is geraakt of u werkwerk onderbreekt, schakelt u de zaag uit en hpte onder het apparaat stil op zijn plaats tot het zaag tot stilstand gekomenis. Probeer nooit de zaag hand of werkstuk te verwijderen of hem naar achte aan ten trekken, zolang het zaagblad draait. Anders kan een terugslag plaatsvinden. Stel de oorzaak aamsoor het beklemd raken van het zaagblad vast en hef dege op.
c) Wanneer u een zaag die in het werkstuk steel iso- weer wilt starten, centreert u het zaagblad in he- de zaagsnede en gaat u na of de zaagtanden ver- niet in het werkstuk zijn blijven klaken. het ct met zeagblad, dan kan het uit het werkstuk komen of len derugslag veroorzaken wanneer de zaag opnieuw anninge gestart wordt.
d) U dient de grote platen te stutten om het ris ag of van een terugslag door een klemmend zaagblad zaag te verminderen. Grote platen kunnen doorbuigen d onder hun eigen gewicht. Platen moeten aan beide kanten, zowel bij de zaagsnede als bij de rand, potte en ondersteund.
- Gebruik geen stompe of beschadigde zaagbla- montagen. Zaagbladen met stompe of verkeerd uitgelijnd d en tanden leiden door een te smalle zaagsnede tot e grotere wrijving, het beklemd raken van het zaagbl en terugslag.
f) Zet voor het zagen de zaagdiepte- en zaaghoek aal stellingen vast.Wanneer tijdens het zagen de instel- statieslingen veranderen, kan het zaagblad beklemd raken en treedt er mogelijk een terugslag op.
g) Wees bijzonder voorzichtig met "invalsnedes" in en bestaande wanden of andere gebieden die niet zichtbaar zijn. Het invallende zaagblad kan bij het borkomen: zagen in verborgen objecten blokkeren en een ter volg van slag veroorzaken.

verkeerd

rde zaag 5.4 Veiligheidsinstructie voor cirkelzagen met ting van de pendelbeschermkap

a) Gebruik de zaag niet wanneer de onderste be- raat de bedeer Klem of bindde onderste beschermkapnooit in geopende stand vast. Wanneer de zaag per on luk op de grond valt, kan de onderste bescherm zijde van terugtrekhendel en zorg ervoor dat de kap zich \ k blijven bewegt en bij alle zaaghoeken en -dieptes noch komte zaagblad noch andere delen raakt. liener.

b) Controleer de functie van de veer voor d ste beschermkap. Laat het apparaat voor repareren wanneer de onderste beschermka de veer niet correct werken. Door beschad onderdelen, kleverige afzettingen of ophopingen spanen wordt de werkingvan de onderstebes kap vertraagd.
c) Open de onderste beschermkap alleen met hand bij bijzondere snedes, zoals "inval-e zaagsnedes". Open de onderste beschermkap met de terugtrekhendel en laat deze los het zaagblad in het werkstuk is binnenged. Bij alle andere zaagwerkzaamheden zou de beschermkap automatisch moeten werken.
d) Leg de zaag niet op de werkbank of op zonder dat de onderste beschermkap het blad bedekt. Een onbeschermd, nalopend za beweegt de zaag tegen de zaagrichting in e wat er op zijn pad komt. Let hierbij op o van de zaag.

5.5 Aanvullende veiligheidsinstructies voor alle zagen met spouwmes

a) Gebruik het voor het ingebrachte zaagblad schikte spouwmes. Het spouwmes moet dikk de bladdikte van het zaagblad, maar dunner tandbreedte van het zaagblad zijn.
b) Stel het spouwmes in zoals in deze hand beschreven. Een verkeerde dikte, positie en ling kunnen ertoe leiden dat het spouwmes rugslag niet effectief voorkomt.
c) Gebruik altijd het spouwmes, behalve bij zaagsnedes. Monteer het spouwmes opnieuw invalsnede. Het spouwmes is storend bij inv en kan een terugslag veroorzaken.
d) Het spouwmes functioneert alleen wanneer zich in de zaagvoeg bevindt. Bij korte zaa des kan het spouwmes een terugslag niet e voorkomen.
e) Gebruik de zaag niet wanneer het spouwr bogen is. Een geringe storing kan het sluit beschermkap al vertragen.

5.6 Aanvullende veiligheidsvoorschriften

5.6.1 Veiligheid van personen

a) Draag oorbeschermers. De inwerking van ge kan gehoorbeschadiging veroorzaken.
b) Houd het apparaat altijd met beide hande de daarvoor bestemde handgrepen vast.Hou handgrepen droog, schoon en vrij van olie
c) Wanneer het apparaat zonder stofafzuiging gebruikt, dient u bij werkzaamheden waarb vrijkomt een licht stofmasker te dragen.
d) Gebruik het apparaat alleen met de bijbeh veiligheidsinrichtingen.
e) Gebruik het apparaat alleen volgens de voorschriften en in optimale toestand.
f) Neem pauzes en doe ontspannings- en vingeroefeningen, voor een betere doorbloeding van uw vingers.
g) Schakel het apparaat pas in het werkgebied in.

(eh)ortdeal het accu-pack ingeval van opslag en trans gebruikt uit het apparaat.

o i) enLeid het apparaat tijdens het zagen altijd van I igde lichaam af.

j)vaWerk niet bovenhands met het apparaat.

cherm Rem het apparaat niet af door zijwaarts tegen zaagblad te drukken.

de Raak de spanflens en de spanschroef niet aan en hoek wanneer het apparaat loopt.

(pm) De zaagbaan dient vrij van obstakels te zijn. : zodra niet in schroeven, spijkers, etc.

Inong Druk nooit op de drukknop voor de spilvergren onderste deling wanneer het zaagblad draait.

o). Richt het apparaat niet op personen.

de vloer PJs Pas de voedingskracht aan het zaagblad en het zaagte bewerken materiaal aan, zodat het zaagniet wordt geblokkeerd en mogelijk een te veroorzaakt.

^e _q nadraatijd Kinderen moet duidelijk worden gemaakt dat he apparaat geen speelgoed is.

r) Het apparaat is niet bedoeld voor gebruik door kinderen of door zwakke, ongeschoolde personen.

de- Stof van materiaal zoals loodhoudende verf, somker danige houtsoorten, mineralen en metaal kunnen scha dan deijk voor de gezondheid zijn. Het in contact ko met of het inademen van dit stof kan leiden tot sleidingische reacties en/of aandoeningen van de luchtweafstelgen bij de gebruiker of personen die zich in de een bevinden. Bepaalde stoffen, zoals eiken- of beukenstof, staan bekend als kankerverwekkend, in het b nval-zonder in combinatie met houtbewerkingsmiddelen (chromaat, houtbeschermingsmiddelen). Asbesthou- alsneden dend materiaal mag alleen door vakkundig personee worden bewerkt. Zo mogelijk gebruik maken van het stofafzuiging. Om een betere stofafzuiging te ver krijgen, gebruikmaken van een geschikte, door gsene effectie Hilti aanbevolen en op dit elektrisch apparaat a gestemde mobiele stofafzuiging voor hout- en/of nines ver en van de mineraalstof. Zorg voor een goede ventilatie van de werkruimte. Het wordt geadviseerd een adem masker met filterklasse P2 te dragen. De in u land geldende voorschriften bij de te bewerken materialen in acht nemen.

5.6.2 Gebruik en onderhoud van elektrische gereedschappen

a) Borg het werkstuk. Gebruik spaninrichtingen of aan en bankschroef om het werk vast te zetten. de deze manier zit het beter vast dan met de hand en bovendien heeft u beide handen vrij om het appa te bedienen.
b) stof Controleer of het gereedschap het bij het appa raat passende opnamesysteem heeft en correct brende de gereedschapopname vergrendeld is.

5.6.3 Elektrische veiligheid

Controleer het werkgebied voordat u begint te op verdekt liggende elektrische leidingen, gaswaterleidingen, bijv. met een metaaldetector. E metal endelen van het apparaat kunnen o komen te staan als u per ongeluk bijv. een e leiding beschadigt. Dit vormt een ernstig gevaar elektrische schok.

5.6.4 Gebruik en onderhoud van accu-packs

a) Neem de bijzondere richtlijnen voor het tr de opslag en het gebruik van Li-lon accu in acht.
b) Stel de accu-packs niet bloot aan hoge turen of aan vuur. Er is sprake van explo
c) De accupacks mogen niet uit elkaar geno ineengedrukt, tot boven de 80 °C worden of verbrand. Anders bestaat er gevaar voor verbranding door bijtend zuur en explosie.
d) Gebruik uitsluitend de voor uw apparaat gekeurde accu-packs. Bij het gebruik van a accu-packs of het gebruik van accu-packs v dere doeleinden is er kans op brand en ex
e) Beschadigde accu-packs (bijvoorbeeld met scheuren, gebroken onderdelen, verbogen, ingedrukte en/of uitgetrokken contacten) mo niet geladen en ook niet meer gebruikt v

f) Als het accupack te heet is om aan te raken, I defect zijn.Zethet apparaat op eenniet-brandbare plaats met voldoende afstand tot brandbaar materiaal, waar het geobserveerd kan worden en laat het afkoelen. Neem contact op met de Hi service als het accupack afgekoeld is.

werken 5.6.5 Werkgebied

Zorg voor een goede verlichting van het werkge bied onder spanning elektrische van een geving. Slecht geventileerde werkruimtes kunnen als gevolg van de stofbelasting schadelijk zijn voor de gezondheid.

5.6.6 Persoonlijke veiligheidsuitrusting

De gebruiker en personen die zich in de buurt beden moeten tijdens het gebruik van het apparaat geschikte veiligheidsbril, een helm, oorbeschermers, werkhandschoenen en een licht stofmasker dragen.

5.6.7 Afscherming orden.

Schakel het apparaatniet in wanneerhetzaagblad, de afdekkap, de pendelbeschermkap of het spouwmes niet correct gemonteerd zijn.

6 Inbedrijfneming

6.1 Zorgvuldige omgang met het accu-pack

AANWIJZING

Bij lage temperaturen daalt het vermogen van h pack. Werk niet met het accu-pack tot het ap tot stilstand komt. Ga voor die tijd over op h accu-pack. Laad het accu-pack meteen weer op volgende wisseling.

Sla het accu-pack zo koel en droog mogelijk het accu-pack nooit in de zon, op een verwar achter een raam. Wanneer de levensduur verstre dienen de accu-packs op een milieuvriendelijke wijze te worden afgevoerd.

Plaats het accu-pack in het laadapparaat.

6.2 Het accu-pack laden

ATTENTIE

etGebruik uitsluitend de daarvoor bestemde parhiti-acculaders, die onder „Toebehoren“ zijn etvekweekde

voor de

GEVAAR

Zorg ervoor dat de buitenvlakken van het accu-pac schBewaan droog zijn, voordat u het in het betre mlaadapparaat plaatst. Lees voor het laden eerst de kehandleiding van het laadapparaat.

en veilige

6.2.1 De eerste lading van een nieuw accu-

Een nieuw accu-packdientbeslist een juiste eerste te krijgen, zodat de cellen goed worden gevorm accu-pack de eerste keer niet correct geladen dit de capaciteit permanent negatief beïnvloeden. voordat u voor de eerste keer oplaadt de hand het betreffende laadapparaat door.

6.2.2 Herhalingslading NiCd accu-pack

NiCd accu-packs dienen altijd volledig te worden laden.

6.2.3 Opnieuw laden Li-lon accu-pack

Li-lon accu-packs zijn altijd gebruiksklaar, ook w ze ten dele zijn opgeladen. De voortgang van wordt aangegeven door de LED's (zie de hand de acculader).

6.3 Het accu-pack plaatsen

GEVAAR

Gebruik uitsluitend de Hilti accupacks en Hilt laders die onder "Toebehoren" zijn vermeld.

ATTENTIE

Voordat u het accu-pack inbrengt dient u er zorgen dat het apparaat uitgeschakeld en de

bakblokkering geactiveerd is. Gebruik uitsluitend de voor uw apparaat goedgekeurde Hilti accu-packs.

Id, Als een

T. Schild net accu-pack vanar de achterkaat in het wordt, kan Lees apparaat tot het hoorbaar met een dubbele klik de aanslag vastklikt.

2. ATTENTIE Een vallend accu-pack kan u en/of anderen in gevaar brengen.

Controleer of het accu-pack goed in het apparaa zit. opge-

6.4 Het accu-pack verwijderen

1. Druk een of beide ontgrendelingsknoppen in.

2. Peer Trek het accu-pack naar achteren uit het apparaa het laden

eiding Transport en opslag van accu-packs

nl

Trek het accu-pack uit de vergrendelingspositie (werkpositie) in de eerste vergrendelingspositie (transportpositie). Als het accu-pack voor transport of opslag van het raat wordt gescheiden, controleren dat de contacten het accu-pack niet kortgesloten worden. Verwijder losse metalen voorwerpen zoals schroeven, nagels, klemmen, losse schroefbits, draden of metaalspanen uit de koffe de gereedschapskist of de transportkist, resp. voorkom dat deze voorwerpen contact kunnen maken met het new pack.

Neem bij het verzenden van accu-pack (weg-, rail-, of luchttransport) de nationaal en internationaal geldende transportvoorschriften in acht.

7 Bediening

AANWIJZING

Nadat het zaagblad langer geblokkeerd is, start apparaat niet weer vanzelf wanneer de voedings weggenomen wordt. De inschakelblokkering en d/uitschakelaar moeten opnieuw worden ingedrukt.

ATTENTIE

Draag werkhandschoenen. De snijkanten van het blad zijn scherp. U kunt letsel oplopen door aan te raken.

ATTENTIE

Gebruik een licht ademmasker en een veiligh

Door het zagen ontstaan opdwarrelend stof en nen. Het opdwarrelende materiaal kan schadelijk de ademwegen en de ogen.

ATTENTIE

Draag oorbeschermers. Het apparaat en het za ces veroorzaken geluidsoverlast. De inwerking van kan gehoorbeschadiging veroorzaken.

7.1 Wisselen van zaagblad

het ATTENTIE

Gebruik werkhandschoenen voor het wisselen van gereedschap. Het gereedschap, de spanflens en de spanschroef worden heet.

ATTENTIE

Zorg ervoor dat het op te spannen zaagblad volde aan de technische vereisten en goed geslepen is. scherp zaagblad vormt de voorwaarde voor een correct zaagsnede.

eidsbril.

(1.1) Zaagblad demonteren 2 zaagspa-

zijn ⁵ Trek het accu-pack uit het apparaat.

1. Druk op de spilvastzetknop.

2. Draai met de binnenzeskantsleutel aan de bevestigingsschroef voor het zaagblad tot de vergrendelgpro-bout volledig inklikt.

4 gelu Draai de bevestigingsschroef met de sleutel tegen de wijzers van de klok in los.

1. Verwijder de bevestigingsschroef en de buiten spanring.
2. Open de pendelbeschermkap door hem weg draaien en verwijder het zaagblad.

7.1.2 Zaagblad monteren 3

1. Trek het accu-pack uit het apparaat.
2. Reinig de opname- en de spanring.
3. Bevestig de opnameflens.
4. Open de pendelbeschermkap.
5. ATTENTIE Let op de pijl op het zaagblad draairichting aangeeft.
   Breng het nieuwe zaagblad in.
6. Plaats de buitenste spanring.
7. Bevestig de spanring met de spanschroef m wijzers van de klok mee. Hierbij dient net loszetten de spilvastzetknop te worden inged
8. Controleer voor gebruik of het zaagblad goed vestigd is.

7.2 Spouwmes instellen 4

Het spouwmes dient zo ingesteld te zijn dat dervan tot de tandkrans van het zaagblad niet dan 5 m m e n d e t a n d k r a n s n i e t m e e r d a de onderkant van het spouwmes uitsteekt.

Hetspouwmesvoorkomtdathetzaagbla zagen beklemd raakt. Alle zaagwerkzaamheden m daarom alleen met een correct ingebouwd spouw worden uitgevoerd.

1. Trek het accu-pack uit het apparaat.
2. Draai de twee binnenzeskantschroeven los me binnenzeskantsleutel.
3. Stel het spouwmes in volgens de afbeelding
4. Draai de binnenzeskantschroef vast met een nenzeskantsleutel.

7.3 Zaagdiepte instellen 5

AANWIJZING

De ingestelde zaagdiepte dient altijd zo te worzen dat deze circa 5 tot 10 mm groter is of materiaaldikte.

De zaagdiepte kan traploos tussen 0 en 70 m ingesteld.

1. Trek het accu-pack uit het apparaat.
2. Zet het apparaat op een ondergrond.

3. Maak de spanhendel voor de zaagdiepte-inste los
   De ingestelde diepte kan worden afgelezen pijl op de geleiding.

4. Til het apparaat met een schaarvormige bew op en stel de zaagdiepte in door de spart te zetten.

7.4 Schuine zaagsnede instellen 6

Het apparaat kan voor schuine zaagsnedes op lekeurige hoek tussen de 0 en 45° worden ing het optillen van de extra beugel tot 50°.

td. Trek het accu-pack uit het apparaat.
2. Maak de spanhendel voor de zaagdiepte-instelling te los
3. Draai het apparaat in de gewenste positie of til extra beugel op om 50° in te stellen.
4. Zet de spanhendel voor de zaagdiepte-instelling vast

7.5 Zagen aan de aftekenlijn

Aan de voorste grondplaat van het apparaat bevindt die de zowel voor rechte als schuine snedes, een aftekenlijnicator (0° en 45°). Hiermee kan afhankelijk van de g zaaghoek heel nauwkeurig worden gezaagd. De afteker kant komt overeen met de binnenkant van het zaagb t Hde kijkvenster biedt een beter zicht op de aftekenlijn alorg bij hiermee voor een betere snijkant. Aan de voors kitsnede voor het zaagblad en aan het einde van d grondplaat bevinden zich extra aftekenindicators.

1. Borg het werkstuk tegen het verschuiven.
2. U dient het werkstuk zo te situeren dat het zaa eronder vrij loopt.
3. Zorg ervoor dat de schakelaar op het apparaat is roter uitgezet.
   45 m m bo ven accu-pack in het apparaat.
4. Plaats het apparaat met de grondplaat zo op het werkstuk dat het zaagblad nog geen contact met het langs het werkstuk heeft.
5. Schakel het apparaat in door op de inschakelblok- kering te drukken. Terwijl u deze ingedrukt houdt zet u de aan-/ uitschakelaar aan.
   7 een Leid het apparaat in het juiste werktempo langs aftekenlijn door het werkstuk.

bin7.6 Zagen met parallelaanslag (toebehoren)

Met behulp van de tweearmige parallelaanslag kunnen exacte zaagsnedes langs een rand van het werkstuk den uitgevoerd of isometrische lijsten worden gezaagd. De parallelaanslag kan op beide zijden van de grond worden gemonteerd.

an de te zagen

7.7 Parallelaanslag monteren/instellen 7

1. Trek het accu-pack uit het apparaat.
2. worden Draai de klembouten in de grondplaat.
3. Schuif beide geleidingen van de parallelaanslag onder de klemschroeven.
4. Stel de gewenste zaagbreedte in.
   99 Draai de klembouten vast.

van de,

7.8 Zagen met geleiderail 8

7.8.1 Langszagen bij 0 ° ingsels vest zaag met de groef van de grondplaat op de brug van de geleiderail.

7.8.2 Langszagen bij hoeken tot 50 °

leid de zaag met de buitenkant van de grondplaat langs de brug van de geleiderail, omdat het zaagblad ande met de geleiderail in botsing komt.

7.8.3 Tweedimensionale hoekzaagsnedes

AANWIJZING

De weergegeven zaaghoek geeft de hoek aan de zaagsnede van een exact rechthoekige zaag afwijkt.

1. Leg de geleiderail met het nulpunt op de het werkstuk en draai aan de rail tot de hoek op de hoekschaal tegenover het nulp
2. Zet de geleiderail vast met de twee schroe

7.9 Zagen van delen

1. Zet de rail aan de onderkant vast met tw klemmen.

AANWIJZING De machine dient op de gele achter het werkstuk te worden geplaatst.

1. ATTENTIE Let erop dat het zaagblad niet tact met het werkstuk staat.

Plaats de machine in het opstelgebied van derail.

1. Schakel het apparaat in.
2. Schuif het apparaat gelijkmatig over het wer De pendelkap gaat open bij contact met de kelkant aan de zijkant en sluit weer wanneer buiten komt aan het einde van de geleider

7.10 Reiniging van de spaanafvoer

ATTENTIE

Het accu-pack mag niet in het apparaat gesch

1. Druk op de kunststof strip achter aan de van de beschermkap en verwijder de afdekl
2. Reinig de spaanafvoer van de afdekkap.

3. Bevestig de afdekkap weer door de plastic te klikken.

4. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen e of onderdelen gebroken of zodanig beschadigd zijn dat de werking van het apparaat nadelig wordt invloed.

and.11 van Zagen met een spaanafzuiging 9

GRANWIZING

Delighandcirkelzaag is met een aansluiting voor gangbar leomengerslangen uitgerust.

ATTENTIE

Stoffen zijn bedreigend voor de gezondheid en kunnen ziekten aan de luchtwegen en de huid en allergische reacties veroorzaken. derails

.WAARSCHUWING

Bepaalde stoffen gelden als kankerverwekkend. Dit zijn minerale stoffen en stoffen van eiken en/of beuken, n de gelein name in verbinding met additieven voor de behandelin van hout (chromaten, houtbeschermingsmiddelen).

stuk ATTENTIE

Gebruik voor de betreffende toepassing zo mogelijk een hij naar een geschikt mobiel ontstoffingsapparaat WVC 40-M (hout) of VCU 40-M (hout en mineralen)). Als er gafzuiging voorhanden of mogelijk is, draag dan een stofmasker van filterklasse P2. Zorg daarnaast altijd voor een goede ventilatie om de stofconcentra te beperkt te houden.

ATTENTIE onderkant

Voor het bewerken van andere materialen dient de in striële gebruiker bij de betreffende bedrijfsvereniging na te gaan welke speciale eisen van toepassing zijn.

7.12 Zagen zonder spaanafzuiging 10

AANWIJZING

Optioneel is een indrukbaar spanenkanaal beschikbaar.

Kies de door u gewenste uitwerprichting door de spa uitwerp eenvoudig zo te draaien dat de spanen van worden weggeleid.

8 Verzorging en onderhoud

ATTENTIE

Voor het begin van de reinigingswerkzaamhed accu-pack verwijderen, om te voorkomen dat apparaat per ongeluk in bedrijf wordt genom

8.1 Verzorging van het gereedschap

Verwijder vastzittend vuil en bescherm het oppe uw gereedschap tegen corrosie door het af en wrijven met een in olie gedrenkte poetsdoek.

8.2 Reiniging van het apparaat

n het ATTENTIE

Het apparaat, in het bijzonder de greepgedeelten, schoon en vrij van olie en vet houden. Gebruik g siliconenhoudende reinigingsmiddelen.

Väle bautenste behuizing van het apparaat is gemaakt v totoofwaste kunststof. Het greepgedeelte is van elasto- meer.

Gebruik het apparaat nooit met verstopte ventila ven! Reinig de ventilatiesleuven voorzichtig met droge borstel. Voorkom dat er vreemd materiaal apparaat binnendringt. Reinig de buitenkant van paraat regelmatig met een licht bevochtigde poe Gebruik geen sproeiapparaat, stoomstraalapparaat stromend water voor het reinigen! De elektrische heid van het apparaat kan daardoor in gevaar

8.3 Verzorging van de NiCd accu-packs

Voorkom dat er vocht binnendringt.

Houd de contactvlakken vrij van stof en smeers Reinigdecontactvlakkenzonodigmeteenschonepoetsdoek. Zodra het vermogen van het apparaat du neemt of de diepontladingsbeveiliging wordt aangeken, dient het accu-pack weer te worden opgel

AANWIJZING

Meer informatie over het laden van accu-packs de handleiding van de acculader.

8.4 Verzorging van accu-pack Li-Ion

Voorkom dat er vocht binnendringt.

Laad de accu-packs voor het eerste gebruik vo Om ervoor te zorgen dat het accu-pack de no levensd uurbereikt, dientu het zodra het vermogen duidelijk vermindert.

AANWIJZING

Gebruikt u het apparaat nog langer, dan wordt laden automatisch beeindigd voordat er cellen k worden beschadigd.

Laad het accu-pack op met de goedgekeurde acculaders voor Li-lon accu-packs.

ieANWIJZING

een Het is niet nodig om het accu-pack een opfrisladir in geven, zoals bij NiCd of NiMH.

het Vannereer het laden wordt onderbroken, beïnvloedt dit tsdoks. levensduur van het accu-pack niet.

of- Het laden kan nu worden gestart zonder dat de veijgsduur wordt beïnvloed. Er is geen sprake van e komemory-effect, zoals bij NiCd of NiMH.

- De accu-packs kunnen het best volledig geladen e zo koel en droog mogelijk worden bewaard. Het is ongunstig om het accu-pack te bewaren bij hoge gevingstemperaturen (achter ruiten). Hierdoor wordt de levensduur van het accu-pack en het zelfontladings-percentage van de cellen beïnvloed.

Wordt het accu-pack niet meer volledig geladen, da is de capaciteit door veroudering of overbelasting ve minderd. Het is nog mogelijk om met dit accu-pac werken. U dient het op tijd door een nieuw accu- vindt u in te vervangen.

8.5 Onderhoud

WAARSCHUWING

Reparaties aan elektrische onderdelen mogen alleen ledig op. door een elektrotechnicus worden uitgevoerd. rmale

niet meer teont laden Controleer regelmatig alle externe delen van het appar op beschadigingen en ga na of alle bedieningselement goed werken. Gebruik het apparaat niet als er onderd het ont beschadigd zijn of de bedieningselementen niet optimaat functioneren. Laat het apparaat door de Hilti-service re pareren.

8.6 Controle na schoonmaak- en onderhoudswerkzaamheden

Na schoonmaak- en onderhoudswerkzaamheden moet worden gecontroleerd of alle beschermende delen van het apparaat zijn aangebracht en foutloos functioneren.

9 Foutopsporing

Fout	Mogelijke oorzaak	Oplossing
Apparaat functioneert niet.	Het accu-pack is niet volledig bracht of leeg.	Accu-pack moet met een hoorbare dubbele klik inklikken of het accu-pack moet geladen worden.
	Elektrisch defect.	Accu-pack uit het apparaat nemen en contact opnemen met de Hilti-service.
	Accu-pack is leeg/heet.	Diepontladingsbeveiliging/elektronica schakelt uit. Accu-pack in de acculader plaatsen of laten afkoelen.
Aan-/uitschakelaar kan niet worden ingedrukt of is geblok-keerd.	Geen fout (veiligheidsfunctie)	Inschakelblokkering indrukken.
Toerental neemt plotseling af.	Accu-pack is ontladen of de voedingskracht te hoog.	Accu-pack wisselen en het lege pack opladen. Voedingskracht verminderen.
Accu-pack raakt sneller dan gewoonlijk.	Toestand van het accu-pack niet maal.	Ophislading uitvoeren alleen voor NiCd accu-packs; (Zie de handleiding bij de acculader).
Fout Mogelijke oorzaak		Oplossing
Nadat het zaagblad geblok-keerd is, start het apparaat twiede keer blokkeren uitgeschakeldan-uitschakelaar opnieuw indrukken.vanzelf.
Accu-pack klikt niet met een Vergrendelpallen van het accu-pack vergrendelpallen van het accu-packhoorbare „dubbele klik“ in. vervuild.
Sterke hitteontwikkeling in het Elektrisch defect. Apparaat direct uitschakelen, hetapparaat of het accu-pack.
	Apparaat is overbelast (toepassings-Kies het juiste gereedschap voorgrens overschreden). toepassing.
Geen/verminderd zuigvermo-gen.	Verstopte spaanafvoer. Spaanafvoer reinigen.

10 Afval voor hergebruik recyclen

ATTENTIE

Wanneer de uitrusting op ondeskundige wijze wordt afgevoerd kan dit tot het volgende leiden: bij het verbranden van kunststofonderdelen ontstaan giftige verbrandingsgassen, waardoor er personen ziek kunnen worden. Batterijen kunnen ontploffen en daarbij, wanneer ze beschadigd of sterk verwarmd worden, vergiftigingen, brandwonden (door brandend zuur) of milieuvervuiling veroorzaken. Wanneer het apparaat niet zorgvuldig wordt afgevoerd, bestaat de kans dat onbevoegde personen de uitrusting op ondeskundige wijze gebruiken. Hierbij kunt u zichzelf en derden ernstig letsel toebrengen en het milieu vervuilen.

ATTENTIE

Voer defecte accu-packs onmiddellijk op een verantwoorde wijze af. Zorg ervoor dat kinderen hier niet mee in aanraking komen. Haal de accu-packs niet uit elkaar en verbrand ze niet.

ATTENTIE

Voer de accu-packs volgens de nationale voorschriften af of geef verbruikte accu-packs terug aan Hilti.

Hilti-apparaten zijn voor een groot deel vervaardigd uit materiaal dat kan worden gerecycled. Voor hergebruik is een juiste materiaalscheiding noodzakelijk. In veel landen is Hilti er al op ingesteld om uw oude apparaat voor recycling terug te nemen. Vraag hierover informatie bij de klantenservice van Hilti of bij uw verkoopadviseur.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Overeenkomstig de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toe-passing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclingbedrijf dat voldoet aan de ge milieu-eisen.

11 Fabrieksgarantie op apparatuur

Hilti garandeert dat het geleverde apparaat geen materiaal- of fabricagefouten heeft. Deze garantie geldt onder de voorwaarde dat het apparaat in overeenstemming met de handleiding van Hilti ge bediend, verzorgd en schoongemaakt wordt, en de technische uniformiteit gehandhaafd is, d.w.z. er alleen origineel Hilti-verbruiksmateriaal en origin Hilti-toebehoren en -reserveonderdelen voor het apparaat zijn gebruikt.

Deze garantie omvat de gratis reparatie of de vervanging van de defecte onderdelen tijdens de levensduur van hetapparaat. Onderdelen die aan slijtage onderhevig zijn, vallen niet onder deze

Verdergaande aanspraak is uitgesloten voor zo geen dwingende nationale voorschriften zijn di

van afwijken. Hilti is met name niet aansprakelijk directe of indirecte schade als gevolg van gebreken verliezen of kosten in samenhang met het gebruik gebuktde onmogelijkheid van het gebruik van het app dat voor welk doel dan ook. Stilzwijgende garantie door gebruik of geschiktheid voor een bepaald doe hele nadrukkelijk uitgesloten.

Voor reparatie of vervanging moeten het toestel of de treffende onderdelen onmiddellijk na vaststelling van het grafefect naar de verantwoordelijke Hilti-marktorganisatie weheden gezonden.

normale

garantie, garantie omvat alle garantieverplichtingen van de kant van Hilti en vervangt alle vroegere of gelijktijdige

verchriftelijke of mondelinge verklaringen betreffende ga- e raithes.

12 EG-conformiteitsverklaring (origineel)

Omschrijving: Accu-cirkelzaag

Type: WSC 70-A36

Bouwjaar: 2006

Als de uitsluitend verantwoordelijken voor dit productverklaren wij dat het voldoet aan de volgende voefschinen en normen: 2006/42/EG, 2004/108/EG, 2006/66/EG, 2011/65/EU, EN 60745-1, EN 60745-2-5, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

Paolo Luccini

Jan Doongaji

Technische documentatie bij:

2.4 Dispozitivul de protectie

5 Instructiuni de protectie a muncii

INDICATIE

5.6 Instructiuni suplimentare de protectie a n

5.6.1 Securitatea persoanelor
