Merk	SHARP
Model	EL1611P
Categorie	Printerrekenmachine
Producttype	Printerrekenmachine
Capaciteit	12 cijfers
Voeding	6V DC: 4 AA-batterijen (R6) of netadapter EA-28A (optioneel)
Batterijduur	Ongeveer 5.000 uur (zonder afdruk, weergave 555'555, 25°C)
Automatische uitschakelfunctie	Na ongeveer 12 minuten inactiviteit
Afdruksnelheid	Ongeveer 1,4 regel/s
Afdrukpapier	57-58 mm breed, maximale buitendiameter 80 mm
Gewicht	Ongeveer 315 g (met batterijen)
Bedrijfstemperatuur	0°C tot 40°C
Rekenfuncties	Vier bewerkingen, constanten, kwadraten, ketting, machten, percentages, omgekeerde, winst, korting, geheugen, belasting
Decimale weergavemodus	F (zwevende komma), 0-3 decimalen, A (optelmodus)
Afdrukmodus	P (afdruk) / NP (geen afdruk) selecteerbaar
Geheugen	Onafhankelijk geheugen (M+, M-, CM, RM)
Belastingberekening	Programmeerbaar belastingtarief (max 4 cijfers), TAX+ en TAX-
Onderhoud en reiniging	Zachte, droge doek; geen oplosmiddelen gebruiken
Vervangen van de inktrol	Type EA-732R
Vervangen van de papierrol	Type EA-7100P (of standaard papier 57-58 mm x ∅80 mm max)
Inbegrepen accessoires	1 geïnstalleerde inktrol, 1 papierrol, 4 R6-batterijen, gebruiksaanwijzing
Reset	RESET-knop bij storing (punt van een pen gebruiken)

Veelgestelde vragen - EL1611P SHARP

Hoe vervang ik de inktrol van de SHARP EL1611P?

Schakel de stroom uit, verwijder het deksel van de printer, draai de rol tegen de klok in en trek omhoog. Plaats de nieuwe rol (type EA-732R) door erop te drukken. Plaats het deksel terug.

Hoe vervang ik de papierrol?

Knip voorzichtig het begin van de rol af. Verwijder de oude rol, plaats de nieuwe (type EA-7100P of papier 57-58 mm x ∅80 mm max) in de rolhouder. Steek het uiteinde in de gleuf en druk op de toets papier omhoog om het papier te voeren.

Welke batterijen gebruiken en hoe vervangen?

Gebruik 4 AA-batterijen (R6) mangaan met hoog vermogen. Zet de rekenmachine uit (OFF), verwijder het deksel van het batterijvak, plaats de batterijen met de juiste polariteit (+/-). Plaats het deksel terug en druk op OFF daarna ON om te resetten.

Hoe kies ik het aantal weergegeven decimalen?

Druk herhaaldelijk op 2nd en daarna DEC. De opties zijn: F (zwevende komma), 3, 2, 1, 0 (vaste decimalen) en A (optelmodus voor bedragen).

Wat te doen als het scherm een foutsymbool 'E' toont?

Het symbool 'E' duidt op een capaciteitsoverschrijding. Druk op de toets ON/C·CE om de fout te wissen. Het geheugen blijft behouden. Als het probleem aanhoudt, controleer de batterijen of gebruik de RESET-knop.

Hoe bereken ik een bedrag met of zonder belasting?

Om het belastingtarief in te stellen, druk op 2nd dan RATE SET, voer het tarief in (max 4 cijfers), dan TAX+. Voer vervolgens een prijs in en druk op TAX+ (inclusief belasting) of TAX- (exclusief belasting).

Hoe reset ik de rekenmachine bij een storing?

Gebruik een balpen om op de RESET-knop aan de onderkant van het apparaat te drukken. Druk daarna op ON/C·CE om te controleren of '0.' wordt weergegeven. Let op: dit wist het belastingtarief en de gegevens in het geheugen.

Kan ik een andere netadapter dan de EA-28A gebruiken?

Nee, gebruik alleen de SHARP EA-28A netadapter. Het gebruik van een andere adapter kan de rekenmachine beschadigen.

Hoe druk ik alleen de weergave af in de niet-afdrukmodus?

In de niet-afdrukmodus (NP) drukt u op de toets # (afdruk) om het weergegeven getal met het symbool '#' af te drukken. Dit bespaart papier.

Welke accessoires worden meegeleverd met de rekenmachine?

De rekenmachine wordt geleverd met: 1 geïnstalleerde inktrol, 1 papierrol, 4 AA-batterijen (R6) en een gebruiksaanwijzing.

GEBRUIKSAANWIJZING EL1611P SHARP

Dit apparaat voldoet aan de eisen van de richtlijn 89/336/EEG, gewijzigd door 93/68/EEG.

Dit apparaat voldoet aan de eisen van richtlijn nr. 89/336/EEG met aanvulling nr. 93/68/EEG.

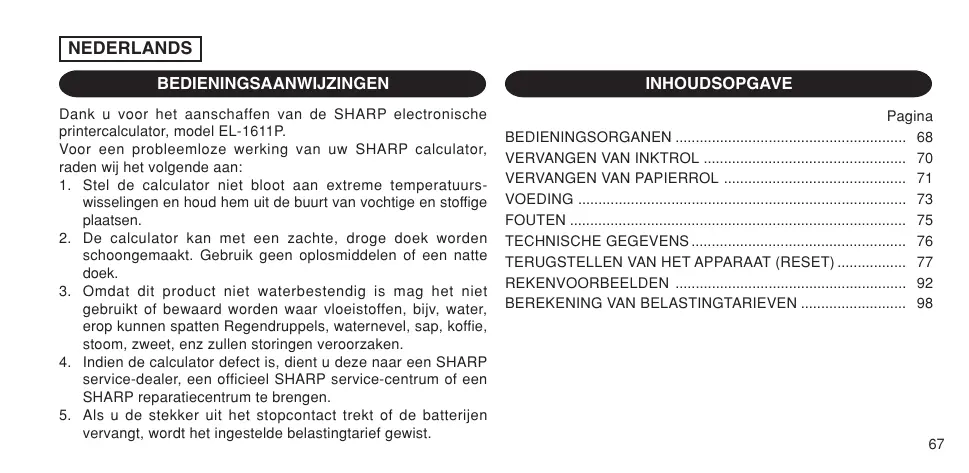

BEDIENINGSAANWIJZINGEN

Dank u voor het aanschaffen van de SHARP elektronische printcalculator, model EL-1611P.

Voor een probleemloze werking van uw SHARP calculator, raden wij het volgende aan:

1. Stel de calculator niet bloot aan extreme temperatuurswisselingen en houd hem uit de buurt van vochtige en stoffige plaatsen.
2. De calculator kan met een zachte, droge doek worden schoongemaakt. Gebruik geen oplosmiddelen of een natte doek.
3. Omdat dit product niet waterbestendig is, mag het niet gebruikt of bewaard worden waar vloeistoffen, bijv. water, erop kunnen spatten. Regendruppels, waternevel, sap, koffie, stoom, zweet, enz. zullen storingen veroorzaken.
4. Indien de calculator defect is, dient u hem naar een SHARP service-dealer, een officieel SHARP service-centrum of een SHARP reparatiecentrum te brengen.
5. Als u de stekker uit het stopcontact trekt of de batterijen vervangt, worden het ingestelde belastingtarief gewist.

INHOUDSOPGAVE

Pagina BEDIENINGSORGANEN 68 VERVANGEN VAN INKTROL 70 VERVANGEN VAN PAPIRROL 71 VOEDING 73 FOUTEN 75 TECHNISCHE GEGEVENS 76 TERUGSTELLEN VAN HET APPARAAT (RESET) 77 REKENVOORBEELDEN 92 BEREKENING VAN BELASTINGTARIEVEN 98

BEDIENINGSORGANEN

AAN-TOETS / WISSEN / INGAVE-WISSENTOETS:

Wissen - Deze toets is tevens de wisttoets voor het berekeningsregister en reset een fouttoestand. Ingeven wissen - Wanneer op deze toets wordt gedrukt nadat een cijfer, maar voordat een functie is ingegeven, dan wordt dit cijfer gewist.

UIT-TOETS:

Wanneer op deze toets wordt gedrukt, wordt de calculator uitgeschakeld.

PRINT-TOETS:

Ter beperking van het papiergebruik kan worden aangegeven dat alleen dat wat op het display verschijnt, moet worden geprint, dus in de niet-printenmodus.

Door na het ingeven van een nummer op P te drukken, zal dit nummer worden afgedrukt met het symbool #.

Door op te drukken, zal een scheidingsteken worden aangebracht in een ingegeven nummer, zoals een CODO, datum, etc. Scheidingstekens worden op het display als punten en streepjes aangegeven, maar worden alleen als punten afgedrukt.

GEHEUGEN + TOETS / PRINTEN AAN / UIT-TOETS:

Druk op [2nd] P/NP om de "printen" of "niet printen" gebruiksstand in te schakelen.

Hiermee kan de calculator in de "display/printen-" of in de "alleen display"-modus worden gezet, afhankelijk van welke modus was ingeschakeld.

"P" op het display: printen ingeschakeld.

"NP" op het display: printen uitgeschakeld.

GEHEUGEN - TOETS / DECIMALEN-SELECTIETOETS:

Druk op [2nd] [DEC] om het aantal decimalen in de uitkomst in te stellen.

"F" op het display:

Het antwoord wordt aangegeven in het zwevende decimalensysteem.

"3, 2, 1, 0" op het display:

Stelt van tevoren het aantal decimalen voor het antwoord in.

"A" op het display (optelmodus):

Het decimaalteken wordt bij optellen en aftrekken automatisch links van het tweede cijfer, geteld vanaf rechts, geplaatst. Bij gebruik van de decimaalteken

invoegingsfunctie kunnen getallen worden opgeteld of afgetrokken zonder dat het decimaalteken wordt ingevoerd. Bij gebruik van · , × of ÷ worden deze functies automatisch opgeheven en wordt de correcte uitkomst in het zwevende decimaalsysteem afgedrukt.

VOOR-BELASTING TOETS

INCLUSIEF-BELASTING TOETS / BELASTINGTARIEF-INSTELTOETS:

Druk op 2nd RATE SET om het belastingtarief in te stellen. (Voor het belastingtarief kunnen maximaal 4 cijfers plus het decimaalteken worden ingevoerd.)

TOETS VOOR TWEEDE FUNCTIE:

Druk eerst op de 2nd toets voor gebruik van de functies die boven de toetsen staan aangegeven, zoals "DEC". (Bij indrukken van de 2nd toets verschijnt "2nd" bovenaan op het display.)

Voorbeeld: Om de instelling voor cijfers achter de komma te veranderen van 2 naar 2. 2nd DEC, 2nd DEC

PAPIERDOORVOER-TOETS:

Wanneer op deze toets wordt gedrukt, wordt het papier een stukje doorgevoerd.

DISPLAY:

F: Zwevende decimale punt

3,2,1,0: Vooraf ingestelde decimale punt

A: Optelmodus

P: Printen

NP: Niet printen

2nd: 2nd functies beschikbaar

TAX+: Inclusief belasting

TAX-: Vóór belasting

TAX: Belastingtarief

M: Geheugen (memory)

:Min

E: Fout

• Voor illustratiedoeleinden zijn alle relevante symbolen op het bovenstaande display aangegeven. In werkelijkheid zal dit echter nooit voorkomen.

VERVANGEN VAN INKTROL

Als de cijfers niet duidelijk worden afgedrukt maar de inktrol juist geplaatst is, moet de inktrol worden vervangen.

Inktrol: Type EA-732R

WAARSCHUWING

Het aanbrengen van inkt op een versleten inktrol of het gebruik van een niet voorgeschreven inktrol kan resulteren in ernstige beschadiging van de printer.

1) Schakel de calculator UIT. 2) Verwijder het afdekkapje van de printer. (Afb. 1) 3) Verwijder de inktrol door deze naar links te draaien en omhoog te trekken. (Afb. 2) 4) Plaats de nieuwe inktrol en druk deze in de juiste positie. Controleer of de inktrol stevig op zijn plaats zit. (Afb. 3) 5) Breng het afdekkapje van de printer weer aan.

Afb. 1

Reinigen van het afdrukmechanisme

Indien de afdruk na langdurig gebruik wazig wordt, dient u het drukwiel als volgt te reinigen:

1) Verwijder het afdekkapje van de printer en de inktrol. 2) Plaats de papierrol en voer het papier door tot dit uit de voorzijde van het afdrukmechanisme komt. 3) Duw een kleine borstel (zoals een tandenborstel) lichtjes tegen het drukwiel en reinig het wiel door op te drukken. 4) Breng de inktrol en het afdekkapje weer aan.

Opmerking: Probeer tijdens het afdrukken nooit de afdrukriem te draaien en let erop dat de beweging van de riem niet wordt belemmerd. Dit kan namelijk foutieve afdrukken tot gevolg hebben.

• Draai het afdrukmechanisme niet met de hand rond, want dit zou beschadigingen kunnen veroorzaken.

VERVANGEN VAN PAPIERROL

Plaats geen papierrol waarvan het papier gescheurd is. Het papier kan dan namelijk vastlopen.

Knip altijd eerst de aanloopstrook met een schaar af.

Wanneer een papierrol wordt gebruikt met een maximale buitendiameter van 25 mm:

Rol papier: Type EA-7100P

STAP 1

STAP 2

STAP 3

Papierrand

N.B.: Vervangingsrollen zijn verkrijgbaar waar de EL-1611P calculator wordt verkocht.

♠ Wanneer een papierrol wordt gebruikt met een binnendiameter van 12 mm en een maximale buitendiameter van 80 mm:

STAP 1

STAP 2

STAP 3

STAP 4

STAP 5

STAP 6

Let op: • Plaats nooit het bijgeleverde papier (buitendiameter van 25 mm) in de houder.

• Wanneer bij het vervangen van het papier de binnenzijde van de printer wordt aangeraakt, dan kan de printer worden beschadigd.
• De calculator beschikt over een "papier vrij"-mechanisme. Trek bij het verwijderen van het papier, het papier aan de papiersnijderzijde recht maar buiten.

VOEDING

Deze eenheid werkt op batterijen.

De eenheid kan ook via een AC-adapter op een AC-voedingsbron worden aangesloten.

WERKING OP BATTERIJEN

Wanneer de weergave op het scherm vaag wordt of de printer voor of tijdens het afdrukken zomaar stopt, moeten de batterijen vervangen worden.

Batterij: Heavy-duty mangaandbatterij, AA-formaat (of R6) × 4

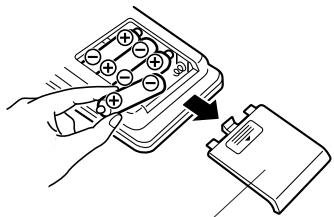

1. Schakel de calculator uit door op OFF te drukken.
2. Verwijder het batterijdeksel door dit in de richting van de pijl op het deksel te schuiven.
3. Plaats de batterijen. Controleer dat de "+" en "-" markeringen op de batterijen overeenkomen met de "+" en "-" markeringen in de eenheid. Vervang de 4 batterijen altijd tegelijkertijd.
4. Breng het batterijdeksel aan.
5. Druk na het vervangen op OFF en ON, in deze volgorde, om de calculator te wissen.

Wanneer de batterijen goed zijn aangebracht, verschijnt "0." op het display. (Indien er niets of een ander symbool op het display verschijnt, of wanneer de toetsen niet werken, vervang dan de batterijen en plaats deze opnieuw. Druk op OFF en ON, in deze volgorde, en controleer het display opnieuw.)

N.B.: Doordat uit een lege batterij de vloeistof weglekt, kan het niet vervangen van een lege batterij schade toebrengen aan de calculator. Verwijder een lege batterij onmiddellijk.

Batterijdeksel

Wanneer een AC-adapter op de calculator is aangesloten, dan wordt automatisch van de batterijen op de AC-voedingsbron overgeschakeld.

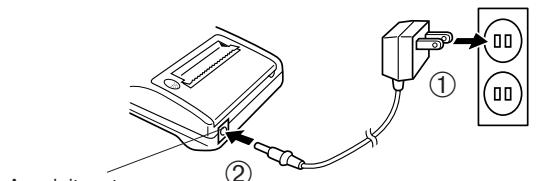

DE AC-ADAPTER AANSLUITEN Aansluitpunt voor AC-adapter

Controller of calculator uitschakelen voordat u de netadapter aansluit of losmaakt.

Om de netadapter aan te sluiten, volgt u de stappen ① en ②.

Om de netadapter los te maken, voert u de procedure in de omgekeerde volgorde UIT.

N.B.: Wanneer de eenheid niet wordt gebruikt, verwijder de adapter dan uit de calculator en het stopcontact. - Gebruik alleen een EA-28 AC-adapter.

LET OP

Wanneer een andere AC-adapter dan de EA-28A wordt gebruikt, kan er een ongeschikte voeding op uw SHARP calculator komen te staan en zal alles beschadigd.

FOUTEN

Er zijn verschillende situaties tijdens welke een foutoestand zal optreden. Wanneer dit gebeurt, zal het foutsymbool "E" op het display verschijnen en zal - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - worden afgedrukt. Ook zullen alle toetsen, behalve C:CE, [1] en OFF elektronisch worden geblokkeerd.

Druk op C-CE om het berekenen opnieuw te starten.

De inhoud van het geheugen ten tijde van de fout is bewaard.

1. Wanneer het hele getal van een antwoord langer is dan 12 tekens en korter dan 24 tekens.

OVERFLOW-BEREKENING

[bijv. Stel de positie voor het decimaalteken in op ＂F＂.\8 8 8 8 8 8 8 8 8 8 8 + 3 4 5 6 7 8 9 2 3 4 5 6 = → 1, 2 3 4 5 6 7 8 1 2 3 4 E\(1, 2 3 4 5 6 7 8 1 2 3 4 × 1. 0 0 0. 0 0 0. 0 0 0. 0 0 = 1. 2 3 4. 5 6 7. 8 1 2. 3 4 0)]

1. Wanneer een cijfer door nul wordt gedeeld (bijv. 5 = 0 = ).
2. Wanneer de inhoud van het geheugen meer is dan 12 hele getallen (bijv. CM 999999999999 M+1 M+)
3. Wanneer het hele getal van een quotient in een percentageberekening uit 25 tekens bestaat (bijv. 10000000000 ÷ 0,0000000001 [%])
4. Wanneer het papier vastloopt, de printer stoot en het foutsymbool "P.E" verschijnt. Schakel de calculator UIT. Scheur het doorgevoerde papier af en trek het resterende deel van het papier naar voren en uit de printer.

TECHNISCHE GEGEVENS

Verwerkingscapaciteit:

Voeding:

12 tekens cijfers

6V: (gelijkspanning): Heavy-duty mangaandbatterij, AA-formaat (of R6) × 4

AC: plaatselijke spanning met AC-adapter EA-28A (optioneel)

Werking:

Heavy-duty mangaandbatterij, AA-formaat (of R6)

Ong. 5.000 uren (in niet-afdrukstand, weergeven van 555'555 bij

25°C omgevingstemperatuur)

De gebruiksduur hangt af van het type batterijen en de wijze van gebruik.

Automatische

uitschakelfunctie (APO):

Om uw batterijen te sparen, schakelt deze functie de eenheid uit circa 12 minuten nadat de laatste keer een toets is ingedrukt.

Berekeningen:

Vier rekenkundige functies, constanten, kwadraat, reeksen, macht, percentage, omgekeerde getallen, toeslag, korting, geheugen, belasting, etc.

PRINTGEDEELTE

Printsnelheid:

Printpapier:

Bedrijfstemperatuur:

Stroomverbruik:

Afmetingen:

Gewicht:

Accessoires:

Ong. 1,4 regels/sec (de printsnelheid verandert een weinig afhankelijk van het aantal tekens per regel).

57 mm - 58 mm breed, diameter van 80 mm (max.)

0°C - 40°C

6V (gelijkspanning): 1,7 W

Als het apparaat tijdens het gebruik wordt blootgesteld aan sterke schokken, krachtige elektrische velden of een andere ongewone toestand, kan het gebeuren dat geen van de toetsen meer werkt. Mocht dit voorkomen, druk dan op de RESET-schakelaar aan de onderkant van het apparaat. De RESET-schakelaar mag alleen worden ingedrukt:

• indien er een abnormale situatie optreedt en geen van de toetsen meer werkt.
• wanneer u de batterijen gaat aanbrengen of vervangen.

Opmerkingen:

• Bij indrukken van de RESET-schakelaar worden het vastgelegde belastingtarief en eventuele opgeslagen gegevens gewist.
• Gebruik enkel een balpen om de RESET-schakelaar in te drukken. Gebruik geen voorwerp waarvan de punt kan afbreken of een voorwerp met een erg spitse punt, zoals een naald.
• Druk op ON[C-CE] nadat u de RESET-schakelaar heeft ingedrukt en controleer of er inderdaad "0." verschijnt.

1. Om er zeker van te gaan dat een berekening correct zal worden uitgevoerd, dient C-CE goed te worden ingedrukt alvorens met de berekening te beginnen.
2. Druk op 2nd P/NP om de print- of de niet-printen-modus te selecteren. In de printmodus verschijnt "P" en in de niet-printen-modus verschijnt "NP" op het display. Tenzij anders aangegeven, wordt aangenomen dat de calculator in de printmodus staat.
3. De aanwijzingen in de voorbeelden zijn als volgt gerangschikt, tenzij anders aangegeven.
4. De symbolen op het display, zoals “F”, “P” en “TAX+” enz., zijn hier afgekort – alleen “M” is aangegeven.

Positie van decimale punt (F, 3, 2, 1, 0, A)	Bediening	Display	Afdruk

Rekenvoorbeelden

Opmerking: · wordt niet gebruikt tijdens het invoeren van de getallen.

VOORBEELD 1: Stel een 5% belastingtarief in.

Bereken het totaalbedrag bij 5 % belasting op \ 800$ .

VOORBEELD 2: Voer twee berekeningen uit met 840 en525, welke bedragen al inclusief belasting zijn. Bereken de belasting op het totaal en het totaal zonder belasting. (Belastingtarief: 5%)

F	840 + 525 = TAX-	840. 1'365.	840·+ 525·= 1365·* ...65·-
		1'300.	1300·
