Marque	SHARP
Modèle	EL1611P
Catégorie	Calculatrice imprimante
Type de produit	Calculatrice à impression
Capacité d'opération	12 chiffres
Alimentation	6V CC : 4 piles AA (R6) ou adaptateur secteur EA-28A (option)
Autonomie des piles	Environ 5 000 heures (sans impression, affichage 555'555, 25°C)
Fonction d'arrêt automatique	Après environ 12 minutes d'inactivité
Vitesse d'impression	Environ 1,4 ligne/s
Papier d'impression	57-58 mm de largeur, diamètre extérieur max 80 mm
Poids	Environ 315 g (avec piles)
Température de fonctionnement	0°C à 40°C
Fonctions de calcul	Quatre opérations, constantes, carrés, chaîne, puissances, pourcentages, inverse, bénéfices, escompte, mémoire, taxe
Mode d'affichage décimal	F (virgule flottante), 0-3 décimales, A (mode addition)
Mode d'impression	P (impression) / NP (non-impression) sélectionnable
Mémoire	Mémoire indépendante (M+, M-, CM, RM)
Calcul de taxe	Taux de taxe programmable (4 chiffres max), TAX+ et TAX-
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de solvants
Remplacement du cylindre encreur	Type EA-732R
Remplacement du rouleau de papier	Type EA-7100P (ou papier standard 57-58 mm x ∅80 mm max)
Accessoires inclus	1 cylindre encreur installé, 1 rouleau de papier, 4 piles R6, mode d'emploi
Réinitialisation	Bouton RESET en cas de dysfonctionnement (utiliser la pointe d'un stylo)

FOIRE AUX QUESTIONS - EL1611P SHARP

Comment remplacer le cylindre encreur de la SHARP EL1611P ?

Coupez l'alimentation, retirez le couvercle de l'imprimante, tournez le cylindre dans le sens inverse des aiguilles d'une montre et tirez vers le haut. Insérez le nouveau cylindre (type EA-732R) en appuyant. Remettez le couvercle.

Comment remplacer le rouleau de papier ?

Coupez soigneusement le début de la bande. Retirez l'ancien rouleau, placez le nouveau (type EA-7100P ou papier 57-58 mm x ∅80 mm max) dans le porte-rouleau. Insérez l'extrémité dans la fente et appuyez sur la touche montée de papier pour l'amorcer.

Quels types de piles utiliser et comment les remplacer ?

Utilisez 4 piles AA (R6) manganèse de grande puissance. Éteignez la calculatrice (OFF), retirez le couvercle du compartiment piles, insérez les piles en respectant les polarités (+/-). Remettez le couvercle et appuyez sur OFF puis ON pour réinitialiser.

Comment choisir le nombre de décimales affichées ?

Appuyez sur 2nd puis DEC à plusieurs reprises. Les options sont : F (virgule flottante), 3, 2, 1, 0 (décimales fixes) et A (mode addition pour les montants).

Que faire si l'écran affiche un symbole d'erreur 'E' ?

Le symbole 'E' indique un dépassement de capacité. Appuyez sur la touche ON/C·CE pour effacer l'erreur. La mémoire est conservée. Si le problème persiste, vérifiez les piles ou utilisez le bouton RESET.

Comment calculer un montant avec taxe incluse ou exclue ?

Pour définir le taux de taxe, appuyez sur 2nd puis RATE SET, entrez le taux (max 4 chiffres), puis TAX+. Ensuite, entrez un prix et appuyez sur TAX+ (taxe incluse) ou TAX- (taxe exclue).

Comment réinitialiser la calculatrice en cas de blocage ?

Utilisez un stylo à bille pour appuyer sur le bouton RESET situé sous l'appareil. Appuyez ensuite sur ON/C·CE pour vérifier que '0.' s'affiche. Attention : cela efface le taux de taxe et les données en mémoire.

Puis-je utiliser un adaptateur secteur autre que le EA-28A ?

Non, utilisez uniquement l'adaptateur secteur SHARP EA-28A. L'utilisation d'un autre adaptateur pourrait endommager la calculatrice.

Comment imprimer uniquement l'affichage en mode non-impression ?

En mode non-impression (NP), appuyez sur la touche # (impression) pour imprimer le nombre affiché avec le symbole '#'. Cela permet d'économiser du papier.

Quels sont les accessoires fournis avec la calculatrice ?

La calculatrice est livrée avec : 1 cylindre encreur installé, 1 rouleau de papier, 4 piles AA (R6) et un mode d'emploi.

MODE D'EMPLOI EL1611P SHARP

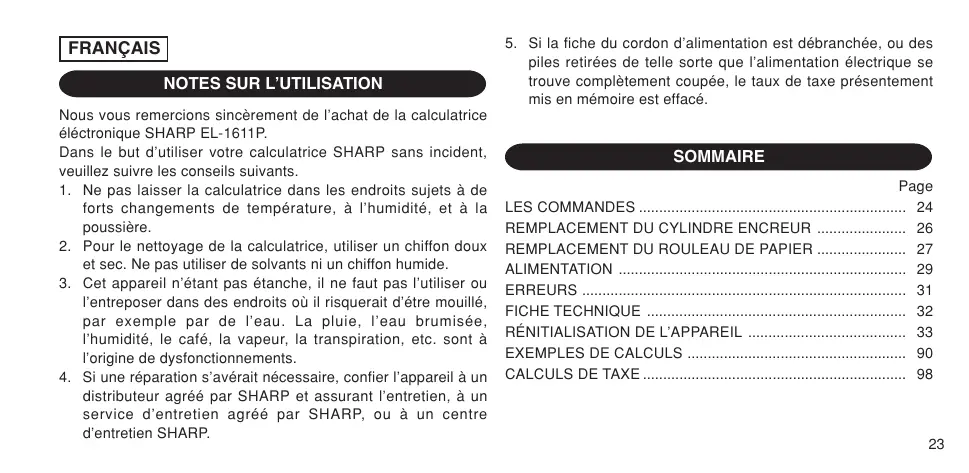

Ce matériel répond aux exigences contenues dans la directive 89/336/CEE modifiée par la directive 93/68/CEE.

Dans le but d'utiliser votre calculatrice SHARP sans incident, veuillez suivre les conseils suivants.

1. Ne pas laisser la calculatrice dans les endroits sujets à de forts changements de température, à l'humidité, et à la poussière.
2. Pour le nettoyage de la calculatrice, utiliser un chiffon doux et sec. Ne pas utiliser de solvants ni un chiffon humide.
3. Cet appareil n'est pas étanche, il ne faut pas l'utiliser ou l'entreposer dans des endroits où il risquerait d'être mouillé, par exemple par de l'eau. La pluie, l'eau brumisée, l'humidité, le café, la vapeur, la transpiration, etc. sont à l'origine de dysfonctionnements.
4. Si une réparation s'avérait nécessaire, confier l'appareil à un distributeur agréé par SHARP et assurant l'entretien, à un service d'entretien agréé par SHARP, ou à un centre d'entretien SHARP.
5. Si la fiche du cordon d'alimentation est débranchée, ou des piles retirées de telle sorte que l'alimentation électrique se trouve complètement coupée, le taux de taxe présentement mis en mémoire est effacé.

SOMMAIRE

Page

LES COMMANDES 24

REMPLACEMENT DU CYLINDRE ENCREUR 26

REMPLACEMENT DU ROULEAU DE PAPIER 27

ALIMENTATION 29

ERREURS 31

FICHE TECHNIQUE 32

RÉINITIALISATION DE L'APPAREIL 33

EXEMPLES DE CALCULS 90

CALCULS DE TAXE 98

LES COMMANDES

ON C-CE

TOUCHE DE MISE SOUS TENSION / TOUCHE D'EFFACEMENT / TOUCHE D'EFFACEMENT D'UNE ENTRÉE :

Effacement - Cette touche sert également de touche d'effacement des registres de calcul et annule une condition d'erreur.

Effacement des entrées - Efface un nombre qui a été introduit avant l'utilisation d'une touche de fonction.

OFF

TOUCHE DE MISE HORS TENSION :

Lorsqu'on appuie sur cette touche, la calculatrice est mise hors circuit.

P

TOUCHE D'IMPRESSION :

Peut n'imprimer que les paramètres visualisés à l'affichage, même en mode de non-impression et afin d'économiser du papier.

En appuyant sur P après la frappe d'un nombre, on commande l'impression de ce nombre accompagné du symbole "#", même si on a choisi le mode de non-impression.

P/NP M+

DEC M

En appuyant sur la touche · , un signe de séparation est inséré dans une entrée de nombre tel un code, une date, etc. Les signes de séparation sont affichés sous forme de traits d'union mais sont imprimés sous forme de points.

TOUCHE DE MÉMOIRE + / TOUCHE DE MARCHE / ARRÊT D'IMPRESSION:

La combinaison [2nd] P/NP permet de choisir le mode d'impression ou de non-impression.

Permet de choisir entre l'utilisation de la calculatrice avec affichage et impression ou affichage seul, ceci étant fonction du mode d'utilisation présent.

"P" est affichée: Impression

"NP" est affichée: Pas d'impression

TOUCHE DE MÉMOIRE - / TOUCHE DE SÉLECTION DÉCIMALE:

La combinaison 2nd DEC permet de choisir le nombre de décimales.

"F" est affiché:

Le résultat est affiché dans le système à virgule flottante.

"3, 2, 1, 0" est affiché:

Il préétablit le nombre de décimales dans le résultat.

"A" s'affiche (Mode d'addition) :

Lors des opérations d'addition et de soustraction, le point décimal est automatiquement placé à gauche du 2ème chiffre en partant de la droite. Le mode addition permet l'addition et la soustraction de nombres sans que la frappe du point décimal soit nécessaire. L'emploi des touches · , × et ÷ annule automatiquement le mode addition et permet l'impression du résultat, le point décimal étant placé à l'endroit approprié.

TAX

TOUCHE DE PRÉTAXE

RATE SET TAX+

TOUCHE DE TAX+ (TOUCHE DE TAXE INCLUSE) / TOUCHE DE TAUX DE TAXE :

La combinaison 2nd RATE SET permet de définir le taux de la taxe. (Le taux de la taxe ne peut pas comporter plus de 4 chiffres ; le point décimal ne compte pas comme un chiffre.)

2nd

TOUCHE DE SECONDE FONCTION :

Pour utiliser les fonctions gravées au-dessus des touches, par exemple "DEC", appuyez tout d'abord sur la touche 2nd.

(Après avoir appuyé sur la touche 2nd, l'indication "2nd" s'affiche à la partie supérieure de l'écran.)

Exemple : Pour changer la décimale, déplacer de F à 2

2nd DEC, 2nd DEC

TOUCHE DE MONTÉE DE PAPIER :

Appuyer sur cette touche pour faire avancer le papier.

FORMAT D'AFFICHAGE :

2nd : Les secondes fonctions sont disponibles.

• À titre explicatif, tous les symboles sont représentés sur l'illustration ci-dessus. Dans la réalité, cela ne peut jamais se produire.

TAX+ : Taxe comprise

TAX- : Taxe non comprise

TAX : Taux de taxe

M : Mémoire

Moins

E : Erreur

REMPLACEMENT DU CYLINDRE ENCREUR

Si l'impression est floue bien que le cylindre encreur soit dans la position convenable, remplacer ce cylindre.

Cylindre encreur : Type EA-732R

AVERTISSEMENT

LE FAIT D'APPLIQUER DE L'ENCRE À UN CYLINDRE ENCREUR ABÎMÉ, OU D'UTILISER UN CYLINDRE ENCREUR NON-APPROUVÉ PEUT CAUSER DE GRAVES DÉGÂTS À L'IMPRIMANTE.

1) Couper l'alimentation. 2) Retirer le couvercle de l'imprimante. (Fig. 1) 3) Retirer le cylindre en le tournant dans le sens contraire des aiguilles d'une montre et en le tirant vers le haut. (Fig. 2) 4) Introduire le nouveau rouleau encreur et le mettre en place en appuyant. Vérifier que le rouleau encreur est correctement installé. (Fig. 3) 5) Remettre en place le couvercle de l'imprimante.

Fig. 1

Nettoyage du mécanisme d'impression

Si l'impression devient faible après une longue période d'utilisation, nettoyer la roue imprimante en suivant les instructions ci-dessous :

1) Retirer le couvercle de l'imprimante et le cylindre encreur. 2) Mettre le rouleau de papier en place et faire avancer le papier jusqu'à ce qu'il sorte par l'avant du mécanisme d'impression. 3) Placer une petite brosse (telle qu'une brosse à dents) sur la roue imprimante et la nettoyer en appuyant sur 4) Remettre le cylindre encreur et le couvercle de l'imprimante en place.

Notes : - Pendant l'impression, ne tentez pas de tourner la courroie d'impression ni d'en empêcher le mouvement. Cela peut facilement provoquer une erreur d'impression.

• Éviter de faire tourner la roue imprimante à la main, l'imprimante pourrait être endommagée de cette manière.

REMPLACEMENT DU ROULEAU DE PAPIER

Ne tentez pas d'introduire le papier s'il est déchiré. En procédant ainsi, vous risquez un bourrage.

Avant tout, coupez soigneusement le début de la bande au moyen d'une paire de ciseaux.

♠ En cas d'utilisation de papier de diamètre extérieur inférieur ou égal à 25 mm :

Rouleau de papier : Type EA-7100P

ÉTAPE 1

ÉTAPE 2

ÉTAPE 3

Amorce

Note : Les rouleaux de papier sont en vente dans le magasin où la EL-1611P est vendue.

En cas d'utilisation de papier de 12 mm de diamètre intérieur et jusqu'à 80 mm de diamètre extérieur.

ÉTAPE 1

ÉTAPE 2

ÉTAPE 3

ÉTAPE 4

ÉTAPE 5

ÉTAPE 6

Attention : • Ne jamais utiliser le papier inclus (25 mm de diamètre) dans le porte-rouleau.

• Lors du remplacement du papier, prendre garde de ne pas toucher l'intérieur de l'imprimante, sous risque de l'endommager.
• Cette calculatrice est pourvue du mécanisme à papier libre. En sortant la bande de papier, la tirer droit en avant du côté du coupe-papier.

ALIMENTATION

Cet appareil fonctionne sur piles sèches.

Cet appareil peut également fonctionner sur secteur en utilisant un adaptateur C.A.

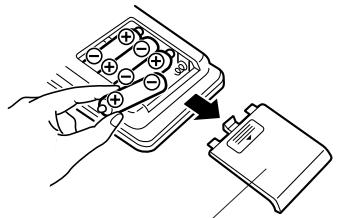

FONCTIONNEMENT SUR PILES

Si l'affichage pâlit ou si l'impression n'a pas lieu ou s'interrompt, les piles doivent être remplacées.

Piles : pile manganèse de grande puissance, format AA (ou R6) × 4

1. Éteindre la calculatrice en appuyant sur la touche de mise hors tension [OFF].
2. Retirer le couvercle du logement des piles en le faisant glisser dans le sens de la flèche qui se trouve sur le couvercle.
3. Remettre les piles en place. S'assurer que leurs polarités "+" et "-" soient conformes aux marques du logement. Toujours replacer les 4 piles en même temps.
4. Remettre le couvercle en place.
5. Après avoir remplacé les piles, appuyer sur OFF et ON dans cet ordre de manière à effacer la calculatrice.

Si les piles sont correctement installées, "0." sera affiché. (Si rien n'apparaît sur l'affichage ou si un autre symbole est affiché, ou si les touches sont inutilisables, retirer les piles et les réinstaller. Appuyer de nouveau sur OFF et ON dans cet ordre et revérifier l'affichage.)

Note : le fait de laisser les piles usagées dans le logement des piles risque d'endommager la calculatrice à cause de la fuite du solvant des piles. Retirer donc les piles usagées dès que possible.

Couvercle

FONCTIONNEMENT SUR SECTEUR (EN OPTION)

Adaptateur CA : modèle EA-28A

Lorsque l'adaptateur CA est branché à la calculatrice, l'alimentation passe automatiquement des piles sur celle du secteur.

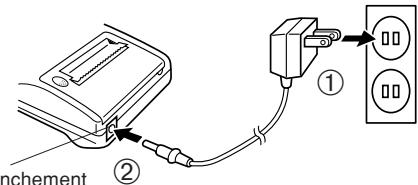

BRANCHEMENT DE L'ADAPTATEUR CA

Borne de branchement d'adaptateur CA

Avant de brancher ou de débrancher l'adaptateur secteur, veillez à mettre la calculatrice hors tension.

Pour brancher l'adaptateur secteur, procédez aux opérations ① et ②.

Pour débrancher l'adaptateur secteur, inversez l'ordre de la procédure.

Notes : - Lorsque la calculatrice n'est pas utilisée, ne pas oublier de débrancher l'adaptateur de sa borne et de la prise secteur. - Ne jamais utiliser d'adaptateur CA autre que le EA28A.

PRÉCAUTIONS À PRENDRE

L'emploi d'un adaptateur CA autre que le EA-28A pourrait envoyer une tension inadéquate à cette calculatrice SHARP et l'endommager.

ERREURS

Il existe divers cas qui causeront un dépassement de capacité ou une situation d'erreur.

Lorsque cela se produit, le symbole d'erreur "E" sera affiché et - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- — OFF.

C-CE doit alors être utilisée pour recommencer le calcul.

Le contenu de la mémoire au moment de l'erreur est retenu.

1. Lorsque la partie entière d'un résultat dépasse 12 chiffres, et ne dépasse pas 24 chiffres.

CALCULS AVEC DÉPASSEMENT DE CAPACITÉ

Ex. Choisir la position de virgule "F". 88888888888 [+] 345678923456 [=] → 1,23456781234 E (1,23456781234 × 1 000 000 000 000 = 1 234 567 812 340)

1. Lorsqu'un nombre est divisé par "zéro". (Ex. 5 [÷] 0 [=]).
2. Lorsque le contenu de la mémoire dépasse 12 nombres entiers. (Ex. CM 999999999999 M+ 1 M+)
3. Lorsque la partie entière d'un quotient dans le calcul de pourcentage est de 25 chiffres.

(Ex. 100000000000 [÷] 0,00000000001 [%])

• Lorsque le papier est bloqué, l'imprimante s'arrête et le symbole d'erreur "P.E" apparaît. Éteindre la calculatrice. Déchirer la bande de papier, tirer la partie restante du papier vers l'avant et puis le sortir complètement de l'imprimante.

FICHE TECHNIQUE

Capacité d'opération :

Alimentation :

12 chiffres

6V : (CC) : Pile manganèse de grande puissance, format AA (ou R6) × 4

Fonctionnement :

CA : Tension locale avec l'adaptateur EA-28A (Option)

Pile manganèse de grande puissance, format AA (ou R6) Env. 5 000 heures (sans impression, avec affichage de 555'555, à la température ambiante de 25 °C). La durée de service dépend du type de pile et de l'emploi qui est fait de l'appareil.

Fonction de mise hors

tension automatique (A.P.O.) :

Cette fonction, introduite afin d'économiser les piles, met la calculatrice automatiquement hors tension environ 12 minutes après la dernière manœuvre.

Calculs :

Quatre opérations arithmétiques, constante, carrés, chaîne, puissances, pourcentages, inverse, bénéfices, escompte, mémoire, taxe, etc.

SECTION IMPRIMANTE

Vitesse d'impression :

Env. 1,4 ligne/s. (La vitesse

Papier d'impression :

d'impression varie légèrement selon les chiffres d'impression par ligne.) 57 mm - 58 mm de largeur, 80 mm de diamètre extérieur. (max.)

Température de

fonctionnement :

Consommation :

Dimensions :

Poids :

Accessoires :

0 °C - 40 °C

Env. 315 g (avec les piles)

1 cylindre encreur (installé), 1 rouleau de papier, 4 piles sèches (R6) et mode d'emploi

RÉINITIALISATION DE L'APPAREIL

Un choc violent, l'exposition à un champ électrique et d'autres conditions inhabituelles peuvent empêcher le fonctionnement de l'appareil et rendre les touches inopérantes. En ce cas, appuyez sur le bouton RESET, placé à la partie inférieure de l'appareil. Ce bouton RESET ne doit être utilisé que dans les cas suivants :

• Une situation inhabituelle s'est développée et toutes les touches sont inopérantes.
• Vous avez mis en place les piles, ou vous les avez replacées.

Notes :

• Une poussée sur le bouton RESET efface le taux de taxe mémorisé, et toutes les autres données placées en mémoire.
• Pour appuyer sur le bouton RESET, n'utilisez que la pointe d'un stylo à bille. N'utilisez pas un instrument susceptible de se casser, ni un instrument pointu tel qu'une aiguille.
• Après avoir appuyé sur le bouton RESET, appuyez sur ON C:CE pour vous assurer que "0." est affiché.

ESPAGNOL

NOTAS SOBRE EL USO DE LA CALCULADORA

1. Afin de s'assurer que chaque opération est effectuée correctement, bien appuyer sur C-CE C-CE avant de commencer le calcul.
2. Pour sélectionner le mode impression ou le mode non-impression, appuyer sur [2nd P/NP]. "P" s'affiche dans le cas du mode d'impression, "NP" dans le cas du mode de non-impression. Sauf indication contraire, la calculatrice est supposée être dans le mode impression.
3. Sauf indication contraire, les méthodes figurent de la manière suivante.
4. Les symboles sur l'affichage, tels que "F", "P", "TAX+", etc. sont abrégés ici - seul "M" est indiqué.

Place de la virgule (F, 3, 2, 1, 0, A)	Opération	Affichage	Impression

EXEMPLES DE CALCULS

EXEMPLE 1 : Choisir un taux de 5 %.

Calculer le montant d'un article à 800 $ avec ce taux.

EXEMPLE 2 : Réaliser deux calculs en utilisant 840 et 525, les deux incluant déjà la taxe. Calculer la taxe sur le total et le total sans la taxe. (taux de la taxe : 5 %)
