MANUALE UTENTE EL1611P SHARP
ESEMPI DI CALCOLO Pagina 91
MANUALE DI ISTRUZIONI
BRUKSANVISNING
GEBRUIKSAANWIJZING
KÄYTTÖOHJE
Quest'apparecchio è conforme ai requisiti della direttiva 89/336/EEC come emendata dalla direttiva 93/68/EEC.
F: Decimale flottante
3,2,1,0: Decimale
preselezionata
A: Addizione
P: Stampa
NP: Non stampa
Aprox. 315 g (con pilas)

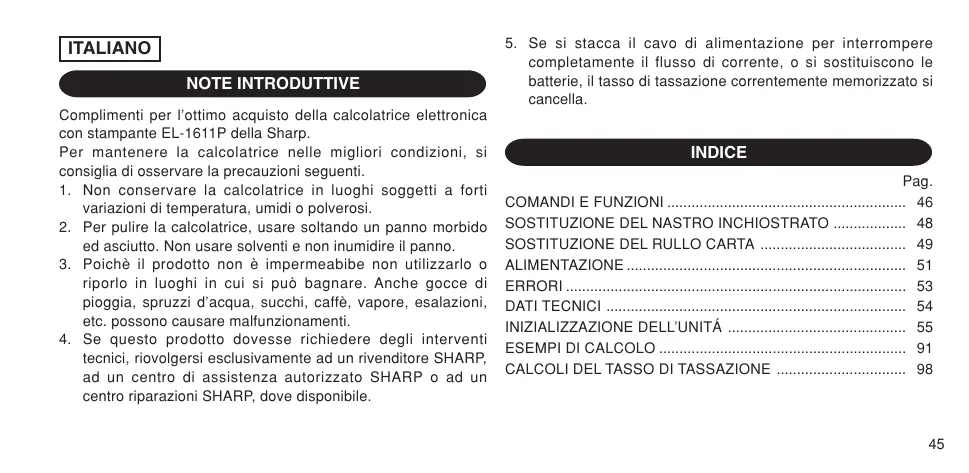

Complimenti per l'ottimo acquisto della calcolatrice elettronica con stampante EL-1611P della Sharp.
Per mantenere la calcolatrice nelle migliori condizioni, si consiglia di osservare le precauzioni seguenti.
- Non conservare la calcolatrice in luoghi soggetti a forti variazioni di temperatura, umidi o polverosi.
- Per pulire la calcolatrice, usare soltanto un panno morbido ed asciutto. Non usare solventi e non inumidire il panno.
- Poiché il prodotto non è impermeabile, non utilizzarlo o riporlo in luoghi in cui si può bagnare. Anche gocce di pioggia, spruzzi d'acqua, succhi, caffè, vapore, esalazioni, etc. possono causare malfunzionamenti.
- Se questo prodotto dovesse richiedere degli interventi tecnici, rivolgersi esclusivamente ad un rivenditore SHARP, ad un centro di assistenza autorizzato SHARP o ad un centro riparazioni SHARP, dove disponibile.
- Se si stacca il cavo di alimentazione per interrompere completamente il flusso di corrente, o si sostituiscono le batterie, il tasso di tassazione correntemente memorizzato si cancella.
INDICE
Pag.
COMANDI E FUNZIONI 46 SOSTITUZIONE DEL NASTRO INCHIOSTRATO 48 SOSTITUZIONE DEL RULLO CARTA 49 ALIMENTAZIONE 51 ERRORI 53 DATI TECNICI 54 INIZIALIZZAZIONE DELL'UNITÀ 55 ESEMPI DI CALCOLO 91 CALCOLI DEL TASSO DI TASSAZIONE 98
COMANDI E FUNZIONI
TASTO ACCENSIONE / TASTO CANCELLAZIONE / CANCELLA IMMISSIONE:
Azzeramento - Questo tasto serve anche a cancellare / azzerare il registro di calcolo e per il ripristino / reset dopo una condizione di errore.
Cancellazione immissione - Quando questo tasto viene premuto dopo l'immissione di un numero e prima di una funzione, il numero immesso viene cancellato.
TASTO DI SPEGNIMENTO:
È anche capace di stampare solo il numero visualizzato, anche se non è inserita la funzione di stampa, in modo da economizzare la carta di stampa.
Premendo P in un'impostazione numerica, il numero impostato viene stampato accompagnato dal simbolo #.
Premendo il tasto con il punto, nel numero impostato viene inserito un separatore, come per esempio un codice, una data, ecc. I separatori vengono visualizzati come trattini, ma vengono stampati come punti.
TASTO MEMORIA + / TASTO ON/OFF STAMPA:
Premendo 2nd P/NP si seleziona la modalità con stampa o senza stampa.
Per inserire la funzione di visualizzazione / stampa o quella di visualizzazione da sola.
"P" sul display: Modo Stampa.
"NP" sul display: Modo Non Stampa.
TASTO MEMORIA - / TASTO NUMERO DI DECIMALI:
Premendo 2nd DEC si imposta il numero di decimali nel risultato.
"F" sul display:
La risposta viene visualizzata sul sistema decimale a virgola variabile ("virgola flottante").
"3, 2, 1, 0" sul display:
Preimposta il numero delle posizioni decimali nella risposta.
"A" sul display (modo Addizione):
La virgola decimale (indicata da un punto sul display) delle immissioni di addizione e di sottrazione viene
posizionata automaticamente dalla seconda cifra, al 2° posto, partendo da destra dall'ultima cifra di valore corrispondente al valore più basso del numero di immissione. L'uso del modo di addizione consente l'addizione e la sottrazione di dati senza dover inviare la posizione decimale. L'uso di [*], [x] e [÷] disattiva automaticamente la virgola a inserimento fisso; i risultati vengono stampati correttamente, con la virgola nella posizione determinata dalla posizione del selettore corrispondente nel sistema decimale a virgola mobile.
TASTO PRE-TAX (SENZA TASSE)
TASTO TASSE INCLUSE / TASTO DI IMPOSTAZIONE TASSO DI TASSAZIONE:
Premendo 2nd RATE SET si imposta il tasso di tassazione valuta. (Come tasso di tassazione è possibile memorizzare un valore a 4 cifre, decimali esclusi.)
TASTO 2nd FUNZIONE (seconda funzione):
Per attivare le funzioni indicate in alto sui tasti, quali "DEC", premere prima il tasto [2nd]. (Dopo che si è premuto il tasto [2nd] sul display, in alto, appare "2nd".)
Esempio: Per cancellare l'impostazione delle posizioni decimali da F a 2.
2nd
DEC
2nd
DEC
TASTO DI AVANZAMENTO DELLA CARTA:
Premendo questo tasto, la carta avanza.
F: modo a virgola mobile
3,2,1,0: posizione della virgola preselezionata
A: virgola automatica
P: modo con stampa
NP: modo senza stampa
2nd: Le funzioni [2nd] sono disponibili
- A scopo di illustrazione, tutti i simboli pertinenti sono visibili sul display sopra. In realtà, ciò non dovrebbe mai accadere.
TAX+: Tasse comprese
TAX-: Tasse escluse
TAX: Tasso di tassazione
M: memoria
:meno
E:erreore
SOSTITUZIONE DEL NASTRO INCHIOSTRATO
Se la stampa è sfocata anche se il nastro inchiostrato si trovava sulla posizione corretta, sostituire il nastro.
Rullo inchiostrato: Tipo EA-732R
ATTENZIONE
L'AGGIUNTA DI INCHIOSTRO AL RULLO INCHIOSTRATO O L'USO DI UN RULLO DIVERSO DA QUELLO RACCOMANDATO PUÒ CAUSARE GRAVI DANNI ALLA CALCOLATRICE.
1) Spegnere la calcolatrice. 2) Rimuovere il coperchio della stampante. (Fig. 1) 3) Togliere il rullo, girandolo in senso antiorario e tirandolo su. (Fig. 2) 4) Installare il nuovo rullo inchiostrato con il colore corretto e premerlo nella posizione corretta. Controllare che il rullo inchiostrato sia inserito saldamente. (Fig. 3) 5) Rimettere il coperchio della stampante.
Fig. 1
Pulizia del meccanismo di stampa
Se dopo un certo tempo d'uso della calcolatrice la stampa diviene opaca, pulire il cilindro di stampa nel modo indicato di seguito:
1) Togliere il coperchio della stampante ed il rullo inchiostrato. 2) Inserire il rotolo di carta e far avanzare la carta fino a quando l'estremità fuoriesce sul davanti del meccanismo di stampa. 3) Disporre una piccola spazzola (tipo spazzolino da denti) in modo leggero sul cilindro di stampa e pulirlo premendo il tasto [n]. 4) Rimettere il rullo inchiostrato e il coperchio della calcolatrice.
Note: - Durante la stampa, non tentare di girare la cinghia di stampa, né trattenerla. Potrebbe essere causa di imprecisione della stampa.
- Non far girare il cilindro di stampa a mano: il che potrebbe causare dei danni all'apparecchio.
SOSTITUZIONE DEL RULLO CARTA
Assolutamente non inserire un rotolo se la carta è strappata. Sarebbe causa di inceppamento.
Prima di inserire la carta, tagliare sempre il bordo d'entrata con le forbici.
Uso di un rotolo di carta di 25 mm di diametro o meno.
Rotolo di carta: Tipo EA-7100P
FASE 1
FASE 2
FASE 3
Tagliacarta FASE 4
Nota: Ulteriori rotoli di carta sono disponibili nel negozio d'acquisto dell'EL-1611P.
Usando carta di 12 mm di diametro interno e fino a 80 mm di diametro esterno.
FASE 1
FASE 2
FASE 3
FASE 4
FASE 5
FASE 6
Attenzione: • Non usare la carta inclusa nel supporto (25 mm di diametro).
- Durante la sostituzione della carta, non toccare i meccanismi interni della calcolatrice. Ciò potrebbe causare dei danni.
- La calcolatrice è dotata del meccanismo di carta libera. Estraendo la carta, tirarla in modo diritto, verso l'avanti, sul lato del tagliacarta.
ALIMENTAZIONE
Questo apparecchio funziona a batterie secche.
Esso può essere alimentato anche con corrente di rete, usando un adattatore CA.
ALIMENTAZIONE A BATTERIA
Se il display si affievolisce oppure se la stampante cessa di funzionare prima di stampare o durante la stampa, le pile dovranno essere sostituite.
Batterie: Pila al manganese di lunga durata, formato AA (o R6) × 4
- Spegnere la calcolatrice premendo OFF

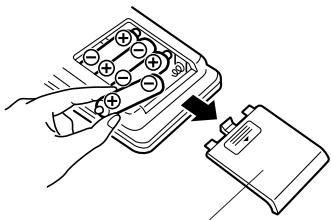

- Togliere il coperchio delle batterie facendolo scorrere nella direzione della freccia.
- Reinserire le pile. Far corrispondere i simboli "+" e "-" sulle batterie con gli stessi simboli all'interno dello scompartimento. Inserire sempre 4 pile allo stesso tempo.
- Ricollocare in posizione il coperchio delle pile.
- Dopo la sostituzione delle batterie, premere OFF e poi ON, per azzerare completamente la calcolatrice. Se le batterie sono state inserite correttamente, nel quadrante
Se appare "0." non appare niente, se fosse visualizzato un altro simbolo, oppure se i tasti dovessero rimanere inoperativi, togliere le batterie e inserirle di nuovo; premere una volta [OFF] e quindi [ON] e controllare la visualizzazione nel quadrante.
Nota: Se si lasciano batterie consumate nello scompartimento, è possibile causare dei danni dovuti alla fuoriuscita del materiale chimico. Evitare di sostituire le batterie in ritardo.
Coperchio delle batterie
ALIMENTAZIONE CON CORRENTE DI RETE (FACOLTATIVO)
Adattatore CA: modello EA-28A
Collegando questo adattatore alla calcolatrice, l'alimentazione a mezzo batterie viene automaticamente disinserita.

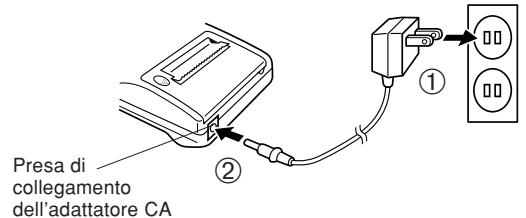

COLLEGAMENTO DELL'ADATTATORE CA
Prima di collegare l'adattatore CA alla calcolatrice, e prima di scollegarlo, controllare che la calcolatrice sia spenta.
Per collegare l'adattatore CA, eseguire i passi ① e ②.
Per scollegare l'adattatore CA, ripetere la procedura all'incontrario.
Note: • Quando non si usa la calcolatrice, disinserire l'adattatore CA dalla calcolatrice stessa e dalla presa di corrente. - Usare esclusivamente l'adattatore EA-28A.
PRECAUZIONI
Usando un adattatore diverso dall'EA-28A è possibile che si applichi un voltaggio inappropriato, causando così dei danni all'apparecchio.
ERRORI
In certe situazioni, si causa una condizione di errore o di accensione di energia della calcolatrice.
Quando ciò succede, nel quadrante appare il simbolo d'errore E, cioè sulla carta viene stampato "---". Tutti i tasti, eccetto C-CE e OFF, vengono bloccati elettronicamente.
Per continuare a calcolare, premere C-CE.
Il materiale immesso nella memoria al momento in cui è stato causato l'errore viene conservato.
- Quando la parte intera di un risultato consiste di più di 12 cifre, ma di meno di 24.
CALCOLI IN ECCEDENZA
[Es.: Selezionare la posizione decimale "F". 8 8 8 8 8 8 8 8 8 8 8 + 3 4 5 6 7 8 9 2 3 4 5 → 1, 2 3 4 5 6 7 8 1 2 3 4 E\(1, 2 3 4 5 6 7 8 1 2 3 4 × 1. 0 0 0. 0 0 0. 0 0 0. 0 0 0 = 1. 2 3 4. 5 6 7. 8 1 2. 3 4 0)]
- Quando si divide un qualsiasi numero per zero
(Es.5 0
- Quando il contenuto della memoria eccede le 12 cifre.
- Quando la parte intera di un quoziente, in un calcolo di percentuale, consiste di 25 cifre.
- In caso di inceppamento dovuto alla carta, la stampatrice si arresta ed appare il simbolo "P.E". Spegnere la calcolatrice, strappare la striscia di carta e togliere la parte rimanente tirandola verso l'avanti.
DATI TECNICI
Capacità di calcolo: Alimentazione:
Funzionamento:
12 cifre 6V : (CC): Pila al manganese di lunga durata, formato AA (o R6) × 4 CA: Con adattatore CA, EA-28A (Facoltativo)
Pila al manganese di lunga durata, formato AA (o R6)
Ca. 5.000 ore (in modalità stampa, visualizzazione continua di 555'555 a temperatura ambiente di 25°C)
Il tempo operativo varia in funzione del tipo di pila e di uso.
Funzione A.P.O.
(di spegnimento automatico): Grazie a questa funzione, la calcolatrice si spegne automaticamente circa 12 minuti dopo l'attivazione dell'ultimo lavoro, in modo da non consumare inutilmente le batterie. Calcoli: Quattro operazioni aritmetiche, costante, radici, catena, potenza, percentuale, reciproco, maggiorazione e sconto, sottrazioni, memoria, tasse, ecc.
SEZIONE DI STAMPA
Velocità di stampa:
Carta da stampa:
Temperatura di funzionamento:
Consumo:
Dimensioni:
Peso:
Accessori:
Ca. 1,4 riga/sec. (la velocità varia leggermente a seconda del numero di cifre da stampare su una riga) 57 - 58 mm larghezza 80 mm diametro esterno (max.)
0°C - 40°C
Rullo inchiostrato (inserito), 1 rotolo di carta, 4 batterie secche (R6) e manuale delle istruzioni
INIZIALIZZAZIONE DELL'UNITÀ
Se sottoposta a colpi, urti violenti, esposta a campi elettromagnetici, o in condizioni fuori dalla norma, l'unità potrebbe non essere più operativa e non rispondere alla pressione dei tasti. Se questo accadesse, premere il tasto RESET che si trova sul fondo dell'unità. Il tasto RESET deve essere premuto solo quando
- si è verificato un evento anormale.
- si è provveduto all'installazione o alla sostituzione delle batterie.
Note:
- Premendo il tasto RESET verranno cancellati il tasso di tassazione ed altri dati nella memoria.
- Per premere il tasto RESET utilizzare solo la punta di una penna a sfera. Non usare oggetti che possano rompersi oppure siano appuntiti, come gli aghi.
- Dopo aver pigiato l'interruttore di RESET, premere ON per assicurarsi che lo "0." sia visualizzato.
- Per assicurare che il calcolo venga eseguito in modo corretto, prima di cominciare a calcolare, premere c-CE c-CE con decisione.
- Premere 2nd P/NP per scegliere il modo con stampa o senza stampa. "P" appare nel modo di stampa e "NP" appare nel modo di non-stampa. Se non è specificato niente in contrario, si assume che la calcolatrice sia usata nel modo di stampa.
- Le procedure di esempio sono elencate nel modo seguente, a meno che diversamente specificato.
- I simboli sul display tipo "F", "P" e "TAX+", etc., sono abbreviati qui; solo "M" è indicato.
| Posizione decimal (F, 3, 2, 1, 0, A) | Operazione | Display | Stampa |
| | | |
ESEMPI DI CALCOLO DI BASE
Nota: non è stato usato per l'impostazione.
ESEMPIO 1: Impostare un tasso di tassazione del 5% .
Calcolare l'ammontare dell'aggiunta di una tassa del 5 % a\$800.
ESEMPIO 2: Eseguire due calcoli usando i valori 840 e 525, entrambi con tasse incluse. Calcolare le tasse che sono incluse nel totale e il totale alla tasse. (Aliquota d'imposta: 5%)
