BEDIENUNGSANLEITUNG EL1611P SHARP

DRUCKENDER TISCHRECHNER

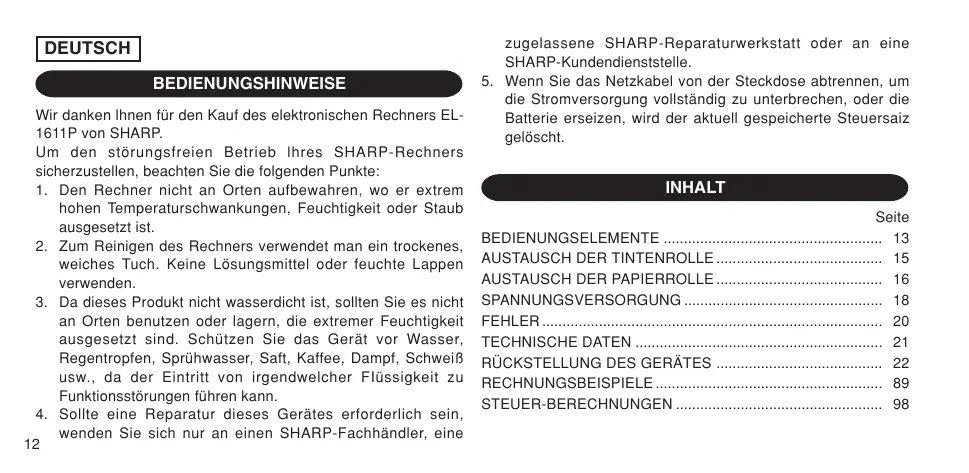

DEUTSCH BEDIENUNGSHINWEISE Wir danken lhnen für den Kauf des elektronischen Rechners EL1611P von SHARP. Um den störungsfreien Betrieb lhres SHARP-Rechners sicherzustellen, beachten Sie die folgenden Punkte:

1. Den Rechner nicht an Orten aufbewahren, wo er extrem

hohen Temperaturschwankungen, Feuchtigkeit oder Staub ausgesetzt ist.

2. Zum Reinigen des Rechners verwendet man ein trockenes,

weiches Tuch. Keine Lösungsmittel oder feuchte Lappen verwenden.

3. Da dieses Produkt nicht wasserdicht ist, sollten Sie es nicht

an Orten benutzen oder lagern, die extremer Feuchtigkeit ausgesetzt sind. Schützen Sie das Gerät vor Wasser, Regentropfen, Sprühwasser, Saft, Kaffee, Dampf, Schweiß usw., da der Eintritt von irgendwelcher FIüssigkeit zu Funktionsstörungen führen kann.

4. Sollte eine Reparatur dieses Gerätes erforderlich sein,

wenden Sie sich nur an einen SHARP-Fachhändler, eine

zugelassene SHARP-Reparaturwerkstatt oder an eine SHARP-Kundendienststelle.

5. Wenn Sie das Netzkabel von der Steckdose abtrennen, um

die Stromversorgung vollständig zu unterbrechen, oder die Batterie erseizen, wird der aktuell gespeicherte Steuersaiz gelöscht. INHALT Seite BEDIENUNGSELEMENTE ...................................................... 13

AUSTAUSCH DER TINTENROLLE ......................................... 15

RECHNUNGSBEISPIELE ........................................................ 89 STEUER-BERECHNUNGEN ................................................... 98 BEDIENUNGSELEMENTE EINSCHALTTASTE / LÖSCHEN / EINGABE LÖSCHEN: Löschen – Diese Taste dient als Löschtaste für das Rechenregister sowie für die Rückstellung und Fehlerzustände. Eingabe Löschen – Bei Betätigung nach Eingabe einer Zahl und vor Eingabe einer Funktion wird die Zahl gelöscht. AUSSCHALTTASTE: Durch Drücken dieser Taste wird der Rechner abgeschaltet. DRUCKTASTE: Sogar in der Non-Print-Betriebsart kann die angezeigte Zahl ausgedruckt und auf diese Weise der Ausdruck auf das wesentliche beschränkt werden. Durch Drücken der Taste unmittelbar nach der Eingabe einer Zahl wird die Eingabe mit dem Symbol # ausgedruckt. Durch Drücken von wird ein Trennzeichen in eine Zahleneingabe wie Code, Datum usw. eingefügt. Trennzeichen werden als Bindestrich angezeigt, aber als Punkt gedruckt. SPEICHER + TASTE / DRUCKWERK EIN / AUS-TASTE: Durch Drücken von wird der Druckmodus bzw. der Nichtdruckmodus gewählt. Zum Umschalten der Betriebsarten Anzeige/Druck und Nur-Anzeige, je nach dem gegenwärtigen Status des Rechners. Anziege von “P”: Druckmodus Anziege von “NP”: Nichtdruckmodus. SPEICHER – TASTE / DEZIMALWAHL-TASTE: Durch Drücken von wird die Anzahl der Dezimalstellen im Ergebnis gewählt. Anzeige von “F”: Das Ergebnis wird in Dezimalsystem mit Fließkomma angezeigt. Anzeige von “3, 2, 1, 0”: Voreinstellen der Anzahl der Dezimalstellen im Ergebnis. Anzeige von “A” (Addiermodus): Das Komma bei Addier- und Subtrahiereingaben wird automatisch vor der zweitletzten Stelle der eingegebenen Zahl positioniert. Die Verwendung des

Addiermodus dient zum Addieren und Subtrahieren von Zahlen ohne Eingabe des Kommas. Durch Verwendung von und wird die Additionshilfe automatsch übergangen und das Ergebnis mit korrekter Dezimalpunktsetzung nach Fließkommasystem ausgedruckt. PAPIERVORSCHUB-TASTE: Drücken dieser Taste bewirkt den Vorschub des Papierstreifens. ANZEIGEFORMAT: OHNE-STEUERN-TASTE TASTE “EINSCHLIESSLICH STEUER” / STEUERSATZEINGABETASTE: Durch Drücken von wird der Steuersatz eingegeben. (Als Steuersatz kann eine Zahl mit maximal vier Stellen, ausschließlich des Dezimalpunktes, gespeichert werden.) TASTE FÜR 2. FUNKTION: Zur Verwendung der Funktion, die über einer Taste angegeben ist, z.B. “DEC” wird zuerst die Taste gedrückt. (Wenn gedrückt wird, erscheint “2nd” oben auf der Anzeige.) Beispiel: Verändern der Dezimalstelleneinstellung von F auf 2.

F: Fließdezimalpunkt-Betriebsart 3, 2, 1, 0: Voreingestellter Dezimalpunkt A: Additions-Betriebsart P: Drucken NP: Nicht Drucken 2nd: Funktionen stehen zur Verfügung TAX+: Einschließlich Steuer TAX– : Vor Steuer TAX : Steuersaiz M: Speicherbelegung –: Minus E: Fehler

• Zur Illustration werden alle relevanten Symbole auf der obigen Anzeige dargestellt. Beim normalen Betrieb kommt dies allerdings nicht vor.

AUSTAUSCH DER TINTENROLLE

Wenn der Ausdruck undeutlich ist, sollte die Tintendruckwalze ausgetauscht werden, auch wenn sie richtig eingesetzt ist. Tintenrolle: Typ EA-732R VORSICHT DER DRUCKER KANN STARK BESCHÄDIGT WERDEN, WENN MAN VERSUCHT, VERBRAUCHTE TINTENROLLEN MIT TINTE AUFZUFÜLLEN.

1) Die Spannungsversorgung ausschalten.

2) Die Druckerabdeckung entfernen. (Abb. 1)

3) DieTintenrolle durch Drehen im Uhrzeigersinn und Ziehen

nach oben entfernen. (Abb. 2)

4) Die neue Tintenrolle einsetzen und in die richtige Position

drücken. Darauf achten, daß die Tintenrolle fest sitzt. (Abb. 3).

5) Die Druckerabdeckung wieder anbringen.

Abb. 1 Abb. 2 Abb. 3 Reinigung des Druckermechanismus Falls der Ausdruck nach längerem Gebrauch unscharf wird, empfiehlt es sich, die Druckwalze nach folgendem Verfahren zu reinigen.

1) Die Abdeckung des Druckers und die Tintenrolle entfernen.

2) Die Papierrolle anbringen und den Papiervorschub betreiben,

bis der Papieranfang an der Vorderseite des Druckers erscheint.

3) Eine kleine Bürste (z.B. Zahnbürste) an die Druckwalze halten

und durch Drücken der -Taste die Reinigung vornehmen.

4) Tintenrolle und Abdeckung wieder anbringen.

Hinweise: • Niemals versuchen, während des Ausdruckens am Druckerriemen zu drehen oder seine Bewegung zu stoppen. Dadurch kann es zu einem fehlerhaften Ausdruck kommen.

• Die Druckwalze nicht manuell bewegen, dies führt zur Beschädigung des Druckers.

Niemals eine gerissene Papierrolle einlegen. Dadurch kann es zu Papierstau kommen. Immer zuerst die Papierkante mit einer Schere gerade schneiden. ♦ Bei Verwendung von Papierrollen mit einem Außendurchmesser kleiner oder gleich 25 mm: Papierrolle: Typ EA-7100P SCHRITT 1 SCHRITT 2 SCHRITT 3 Papiervorderkante Hinweis: Die Papierrolle ist dort erhältlich, wo auch der EL-1611P verkauft wird. Schneidwerk

SCHRITT 4 ♦ Bei Verwendung von Papier, dessen Innendurchmesser 12 mm und dessen Außendurchmesser max. 80 mm beträgt. Papierrollenhalter SCHRITT 1 SCHRITT 5 SCHRITT 2 SCHRITT 6 SCHRITT 3 SCHRITT 4 Vorsicht: • Das mitgelieferte Papier (25 mm Durchmesser) auf keinen Fall in der Halterung verwenden.

• Beim Wechsel des Papiers die Innenteile des Druckers nicht berühren, da andernfails Beschädigung verursacht werden kann.
• Der Rechner ist mit einem Freipapier-Mechanismus ausgerüstet. Beim Herausziehen des Papierstreifens diesen an der Papierabschneider-Seite gerade nach vorn ziehen.

SPANNUNGSVERSORGUNG Dieses Gerät wird mit Trockenbatterien betrieben. Man kann den Rechner auch über einen Netzadapter mit Netzspannung betreiben. BATTERIEBETRIEB Falls die Anzeige schwach wird oder der Drucker vor oder während des Druckens stehen bleibt, sind die Batterien zu ersetzen. Batterie: Hochleistungs-Manganbatterie Größe AA (oder R6) × 4

1. Schalten Sie das Gerät durch Drücken von

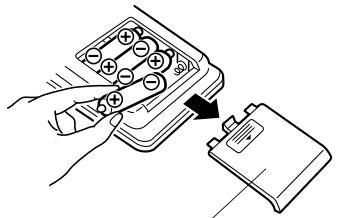

2. Entfernen Sie den Batteriefachdeckel, indem Sie ihn in

Pfeilrichtung schieben.

3. Setzen Sie wieder die Batterien ein. Achten Sie auf richtige

Polstellung, d.h. die Marken “+” und “–” auf den Batterien müssen denjenigen im Batteriefach entsprechen. Setzen Sie stets gleichzeitig wieder die 4 Batterien ein.

4. Setzen Sie wieder den Batteriefachdeckel ein.

5. Drücken Sie nach dem Auswechseln der Batterien zum

Löschen des Rechners die und dann in dieser

Reihenfolge. Wenn die Batterien richtig eingesetzt sind, erscheint “0.” in der Anzeige. (Falls nichts oder ein anderes Symbol angezeigt wird oder sich die Tasten nicht betätigen lassen, nehmen Sie die Batterien heraus und setzen Sie sie wieder ein. Drücken Sie dann und anschließend in dieser Reihenfolge und überprüfen Sie wieder die Anzeige.) Hinweis: Entfernen Sie verbrauchte Batterien sofort aus dem Batteriefach, weil sonst der Rechner wegen des Auslaufens elektrolytischer Flüssigkeit beschädigt werden kann. Batteriefachdeckel BETRIEB MIT NETZSPANNUNG (WAHLWEISE ERHÄLTLICH) Netzstrom-Adapter: Model EA-28A Durch Anschluß des Netzstrom-Adapters an den Rechner wird die Stromversorgung automatisch von Trockenbatterien auf Netzstrom umgeschaltet.

ANSCHLUSS DES NETZSTROMADAPTERS

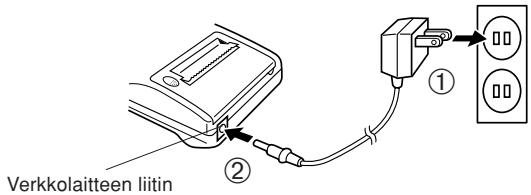

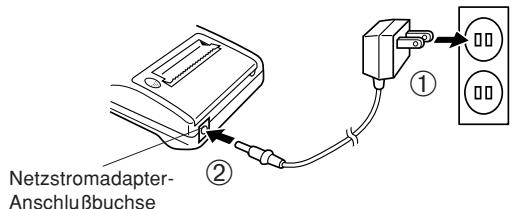

NetzstromadapterAnschlußbuchse Hinweise: • Wenn das Gerät nicht verwendet wird, auf jeden Fall den Adapter vom Rechner und von der Wandsteckdose abtrennen.

• Auf keinen Fall andere Netzstromadapter als den EA-28A verwenden. WARNUNG Durch Verwendung von anderen Netzstromadaptern als dem EA-28A könnte der SHARP-Rechner mit falscher Spannung versorgt und dadurch beschädigt werden.

Stellen Sie sicher, daß der Rechner beim Anschließen oder Abtrennen des Wechselstromadapters ausgeschaltet ist. Zum Anschluß des Wechselstromadapters den Schritten ➀ und ➁ folgen. Zum Abtrennen des Wechselstromadapters die Schritte umgekehrt ausführen.

4. Wenn bei der Prozentrechnung der Ganzzahlanteil eines

Quotienten 25 Stellen beträgt. (Bsp. 100000000000 0,00000000001

Ein Überlauf oder Fehler kann mehrere Ursachen haben. Beim Auftreten eines Überlaufs oder Fehlers wird das FehlerSymbol “E” angezeigt und das Zeichen “- - - - - - -” gedruckt. Mit • Beim Auftreten des Papierstaus stoppt der Drucker mit dem Ausnahme von und werden dann alle Tasten Erscheinen des Fehlersymbols “P.E”. Schalten Sie dann den elektronisch gesperrt. Um die Berechnung zu beginnen, muß Rechner aus. Reißen Sie den Papierstreifen ab und ziehen verwendet werden. Sie dann den restlichen Teil des Papiers nach vorn, um Selbst beim Auftreten des Fehlers bleibt der Speicherinhalt diesen ganz aus dem Drucker zu entfernen. unverändert.

1. Wenn der ganzzahlige Teil eines Ergebnisses 12 Stellen

überschreitet und 24 Stellen nicht überschreitet. RESTSTELLENERMITTLUNG Bsp. Die Dezimalstellung “F” wählen.

2. Wenn eine beliebige Zahl durch Null dividiert wird:

3. Wenn der Ganzzahlanteil des Speicherinhaltes 12 Stellen

überschreitet. (Bsp.

TECHNISCHE DATEN Betriebskapazität: Stromversorgung: Betriebsdauer: 12 Stellen (Gleichstrom): Hochleistungs-Manganbatterie Größe AA (oder R6) × 4 Netz: mit Netzgerät EA-28A (wahlweise erhältlich) Hochleistungs-Manganbatterie Größe AA (oder R6) Ca. 5.000 Stunden (in der Druckerpause-Betriebsart wird 555’555 bei 25°C Umgebungstemperatur angezeigt) Die Betriebszeit ist abhängig vom Batterietyp und der Verwendungsart. Ausschaltautomatik (A.P.O.): Rechenleistung: Mit dieser Funktion wird das Gerät ca. 12 Minuten nach der letzten Tastenbetätigung automatisch abgeschaltet, um Batteriestrom zu sparen. Vier Grundrechenarten, Konstant, Quadrieren, Ketten, Potenzieren, Prozentsatz, Reziprok, Aufschlag, Abschlag, Steuerberechnung, Speicher usw.

DRUCKWERK Druckgeschwindigkeit: Ca. 1,4 Zeilen/Sek. (Die Druckgeschwindigkeit kann sich je nach der Anzahl der Druckstellen pro Zeile geringfügig ändern.) Papier: 57 mm – 58 mm breit, maximaler Außendurchmesser 80 mm Betriebstemperatur: 0°C – 40°C Stromverbrauch: (Gleichstrom): 1,7 W Abmessungen: 96 (B) × 191 (T) × 40 (H) mm Gewicht: Ca. 315 g (mit Batterien) Zubehör: Tintenrolle × 1 (eingebaut), Papierrolle × 1, Trockenbatterie (R6) × 4 und Bedienungsanleitung Geräuschpegel: 51 dB (Drucken), gemessen nach DIN 45635

RÜCKSTELLUNG DES GERÄTES

Durch starke Stöße, elektromagnetische Felder oder aus anderen Ursachen kann es vorkommen, daß das Gerät nicht mehr funktioniert und daß keine der Tasten mehr anspricht. In diesem Fall muß das Gerät durch Eindrücken des RESETSchalters auf der Geräteunterseite zurückgestellt werden. Den RESET-Schalter nur in den folgenden Fällen eindrücken:

• Wenn eine außergewöhnliche Situation eintritt und keine der Tasten mehr anspricht.
• Die Batterien werden eingesetzt oder ausgetauscht. Hinweise:
• Durch Drücken des RESET-Schalters werden der gespeicherte Steuersatz und andere gespeicherte Informationen gelöscht.
• Zum Eindrücken des RESET-Schalters nur einen Kugelschreiber verwenden. Keine leicht brechbaren Gegenstände oder Gegenstände mit dünnen Spitzen, z.B. Nadeln, verwenden.
• Anschließend an die RESET-Taste drücken, um sicherzustellen, daß das Display “0.” zeigt. FRANÇAIS

NOTES SUR L’UTILISATION

1. Um sicherzugehen, daß die Berechnung richtig durchgeführt

wird, vor jeder Berechnung fest drücken.

2. Durch Drücken von

wird zwischen Drucken und Nicht-Drucken umgeschaltet. “P” erscheint in der Betriebsart Drucken und “NP” erscheint bei Wahl von “Nicht Drucken”. Wenn nicht anders angegeben, wird davon ausgegangen, daß der Rechner in der Drucken-Betriebsart ist.

3. Beispiele für das Vorgehen werden folgendermaßen

dargestellt, wenn nicht anders angegeben.

4. Die Symbole auf der Anzeige, z.B. “F”, “P”, “TAX+” usw.

werden hier abgekürzt und nur “M” wird angezeigt. Decimal position (F, 3, 2, 1, 0, A) Operation Display Print Ziffernstelle (F, 3, 2, 1, 0, A) Bedienung Anzeige Druck

MIXED CALCULATIONS / GEMISCHTE RECHNUNG /

• Zum Löschen aller früheren Eingaben in den Speicher drückt man
