GEBRUIKSAANWIJZING DHD345XP1 DE DIETRICH

INSTRUCTIONS FOR USE
GEBRAUCHSANWEISUNG
INSTRUCTIONS POUR L'EMPLOI
ISTRUZIONI PER L'uso
INSTRUCCIONES PARA EL USO
INSTRUÇões DE UTILIZAZão
GEBRUKSAANWIJZING

English

WARNING

De afstand:tussen het oppervlak van de kookplaat en de onderkant van de kap要去 minimaal 65 cm.zijn.
- De luchtafvoer van dit apparaat Niet aansluten op een buis (pijp) die reeds gebruikt worden voor de luchtafvoer van Niet elektrische apparatuur (centrale verwarmingsinstallaties, radiatoren, geiser, enz.).
Voor de lozing van de af te voeren lucht de voorschriften van de bevoegde autoriteit in acht nemen. Verder要去 de af te voeren lucht Niet via een holte in de muur verwijderd worden, tenminste wanner deze holte nicht voor dit doel bestemd is.
Voorzie de ruimte van een goede ventilatie indien de kap geleiktijdig worden gebruikt met andere, Niet elektrische apparaten (gas-, olie, kolenkachels, enz.). De afzuigkap kan nl. een onderdruk in de ruimte creeren. De onderdruk in de ruimte mag Niet groter worden dan 0,04 mbar., om te voorkomen dat de afvoergassen van de warmtebron worden aangezogen. De ruimte要去aarom voorzien zijn van eenrechtstreekse luchttoevoer, die voor een konstante verse luchtaanvoer zorgt.
LET OP: Dit apparaat要去 geaard worden.
Sluit het apparaat alleen aan op een geaard stopkontakten kontroleer de netspanning met het voltage dat wordt aangeduid op het typeplaatje in het apparaat. Indien Uw apparaat Niet voorzien is van Niet splitsbaar flexibel snoer en stekker, of van een ander mechanismedat deeenpoligheiduitschakeling verzekert van de netspanning, met een openingswijdtteussen dekontakten van tenminste 3mm., dan要去 het apparaat dus worden voorzien van een soortgelijk netspanning-scheidingsmechanisme bij vaste installmentie van het apparaat. Als uw apparaat is voorzien van een snoeren stekker, dient het apparaat zo te worden geplaatst dat u bij de stekker kunt komen.
Schakel altijd de spanning over het apparaatuit alvorens met een schoonmaak- of onderhoudsbeurt te beginnen.

HET GEBRUIK

Vermijd het gebruik van materiaal dat steekvammen kan veroorzaken in denabijheid van het apparaat.
Bij het frituren要去 men vooral letten op het brandgevaar dat bestaat bij het gebruik van olie en vetten. Met name reeds gebruekte olie is gevaarlijk vanwege hun ontvlambaarheid. Gebruik geen open elektrische grille.
Ter vermijding van möglichk brandgevaar, houdt men zich aan de voorschriften voor het schoonmaken van de anti-vetfilters en de verwijdering van eventuele vet-aanslag op het apparatusat.

ONDERHOUD

Een nauwkeurig onderhoud garandeert een goede werkinq en een lange levensduur.

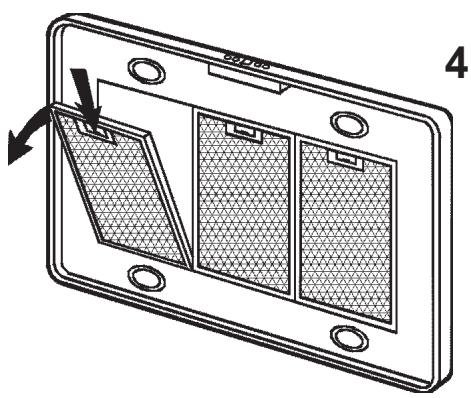

Er dient met name zorg besteed te worden aan de antivetfilters. De antivetfilters要去en na elke circa 30 werkingsuren schoongemaakt worden (als het middelste gedeelte op het display gaat branden of gaat knipperen). Om de filters te verwijderen: duw ter hoogte van de handgreep de pal waar binnen en trek het filter maar beneden (Fig. 4). Reinig de filters met een neutraal afwasmiddel met de hand of in de vaatwasmachine. Zodra de schone filters weeer gemonteerd zijn moet u toets R (Reset) 2 seconden lang ingedrukt honden zodate telling weeer overnieuw kan beginnen. Voor nadere informatie die Bedieningselementen onder de paragraaf "Werking".
■ Eventuele vetafsettingen dienen regelmatig, waar gelang het gebruik (minstens eenmaal per 2 maanden) van het apparaat te worden verwijderd. Gebruik geen schurende of corrosieve middelen. Voor reiniging aan de buitenkant van gelakte apparaten dient een doek te worden gebruikt die vochtig gemaatk is in laww water en een neutraal reinigingsmiddel; voor reiniging aan de buitenkant van apparaten van staal, koper of messing worden het gebruik van specifieke producten aangeraden, volgens de instructies op het product zelf; voor de reiniging van de binnenkant van het apparaat要去 een doeck

(of kwast) worden gezruikt die is ondergedompeld in gedenatureerde ethylalcohol.

BESCHRIJVING

Dit apparaat bestaat uit een kap, een uitschuifbaar hulpframe en een uitschuifbare decoratieve pijp die als bekleding van de afvoerpijp dient.

Het apparaat mag op interne verwerking (filtreerversie) of op externe verwerking (afzuigversie) of met een externe motor worden gebruikt.

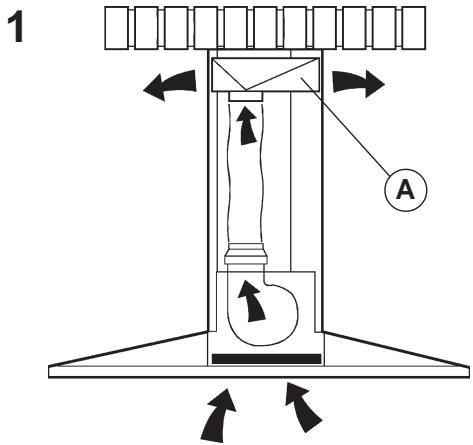

In de filtrereversie worden de door het apparaat aangezogen lucht en dampen gezuiverd in het koolstofffilter en via luchtroosters in de pijp (Fig. 1) waar in het vertrek geleid. LET OP: Bij het gebruik in de filtriversie dient er een koolstofffilter en een luchtgeleideplaat (Fig. 1A) gebruikt te worden, die in het bovenste gedeelte van het frame geplaatst要去 worden, zodat delucht越in het vertrek kan stromen.

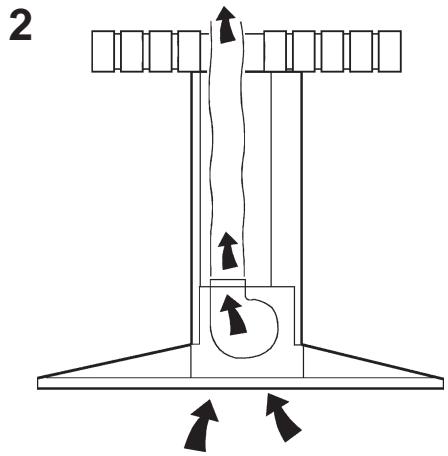

In de afzuigversie worden de kookluchtjes en -dampen via een afvoerpijp door de muur of het plafondrechtstreeksaar buiten geleid (Fig.2).

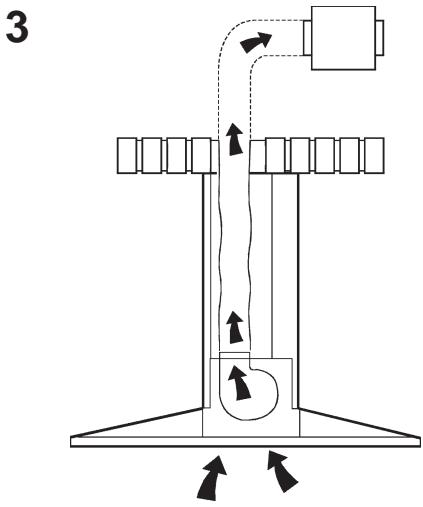

Met een externe motor (Fig. 3)要去 het toestel aan een afzonderlijke afzuigings-dampkap worden aangesloten. Alleen de motoren gebruiken die in de oorspronkelijke catalogus worden aangeduid.

Om optimale prestaties te verkrijgen, in de afzuigversie met externe motor, worden een buis voor de lucht.afvoer gezruikt met de volgende kenmerken:

• zo kort möglichk van lenghte.
• zo min möglich bochten (de maximale hoek van de bocht: 90^ ).
  material volgens de toegestaande voorschriften (afhankelijk van de staat).

Vervolgens worden aanbevolen grote verschellen in doorsnede van verschillende buis delen te vermijden (aanbevolen doorsnede: 150~mm

INSTALLATIE

LET OP: Dit apparaat要去 door minstens twee Personen gemonteerd worden. De installmentie kan het beste overgelaten

worden aan vakmensen.

Bovendien raden wij u aan om alle montagefases zorgvuldig op te volgen en na de installmentie te controleren of het apparaat stevig vastzit.

Alvorens het apparaat te monteren moet u de antivetfilters verwijderen zodat u het apparaat makkelijker kut hanteren: duw ter hoogte van de handgreep de pal maar binnen en trek het filter maar beneden (Fig. 4).

Essentièle eisen voor de montage:

• Breng de elektrische aansluiting zodanig tot stand dat e.e.a. binnen de uitschuifbaar hulpframe weggewerkt worden.
• Indien het apparaat geinstalleerd要去 worden in de afzuiig-versie of in de versie met uitwendige motor, maak van te voren een afvoer-gat.

MONTAGE

Maak gebruik van de speciale boormal en boor de gaten voor de bevestiging aan het plafond exact op de verticale aslijn van uw kookplaat; let op alle aanwijzingen voor de definitieve plaatsing van het apparaat. Houd er rekening mee dat een van de aslijnen van de mal precies goed要去 zitten ten opzichte van de aslijn van de bedieningselementen van de afzuigkap.

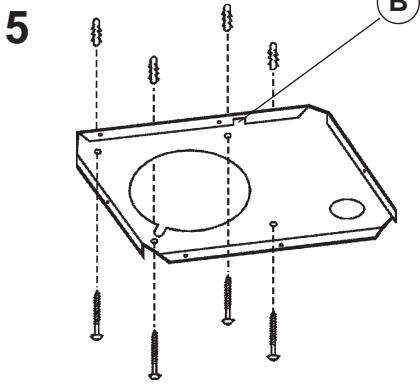

Maak de beugel met de meegeleverde schroeven en de pluggen aan het plafond vast (Fig. 5); let hierbij goed op odomat deplaatsing van de beugel bepalend is voor de uiteindelijke plaats van het apparaat; de kant met het sleufgat B stemt overeen met de kant van de bedieningselementen.

Afzuigversie en versie met externe motor:

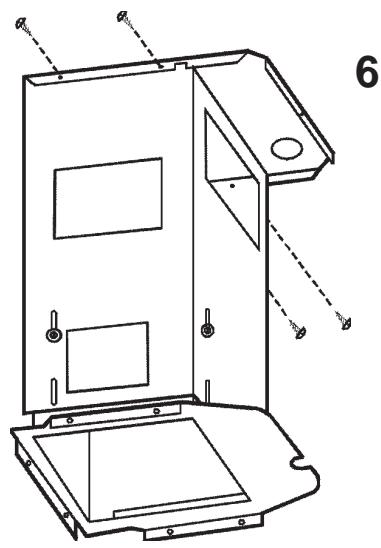

Bevestig het uitschuifbare frame met de 4 schroeven (meegeleverd) aan de beugel vast, waar bij u de luchtafvoerpijp en de elektrische stroomvoorziening aan de binnenkant van het frame要去 laten lopen (Fig.6).

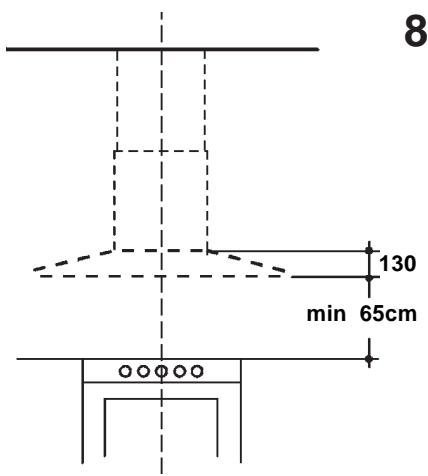

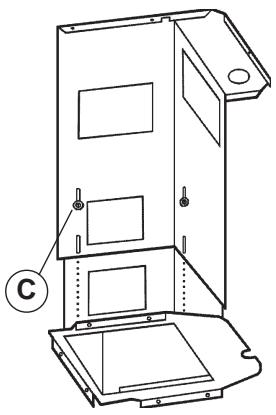

Stel de hoogte van het uitschuifbare frame door middel van de vier bevestigingsschroeven C (Fig. 7) af waar bij u er rekening mee要去 honden dat de hoogte van de afzuigkap 130 mm bedraagt en dat de afstand van de afzuigkap ten opzichte van de kookplaat minimaal 650~mm 要去 bedragen (Fig.8).

Neem de uitschuifbare pijp en bevestig de onderste pijp met tape aan de bovenste pijp; controller of sleufgaten in de bovenste pijp aan de onderkant zitten (Fig. 9); als dit Niet het geval is moet de bovenste pijp draaien.

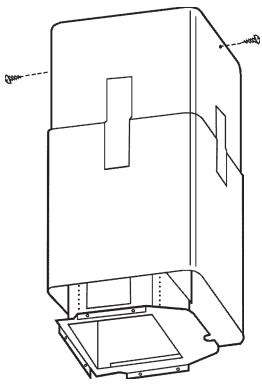

Steek nu de uitschuifbare pijp in het uitschuifbare frame en bevestig hem met de beiden (meegeleverde) schroeven aan de beugel -Fig.10.

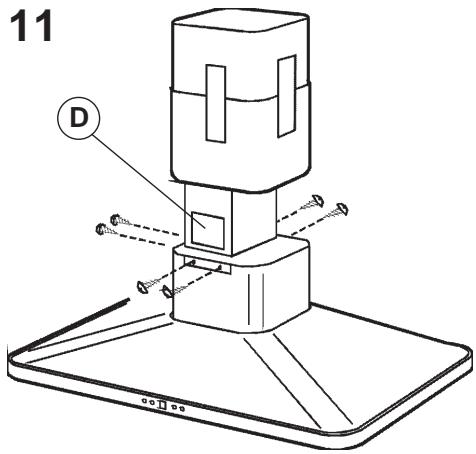

Bevestig de kap met de 6 (meegeleverde) schroeven aan het uitschuifbare frame - Fig.11.

Bevestig de luchtafvoerpijp via de openings D (Fig. 11) op de luchtuitlaat van de afzugkap.

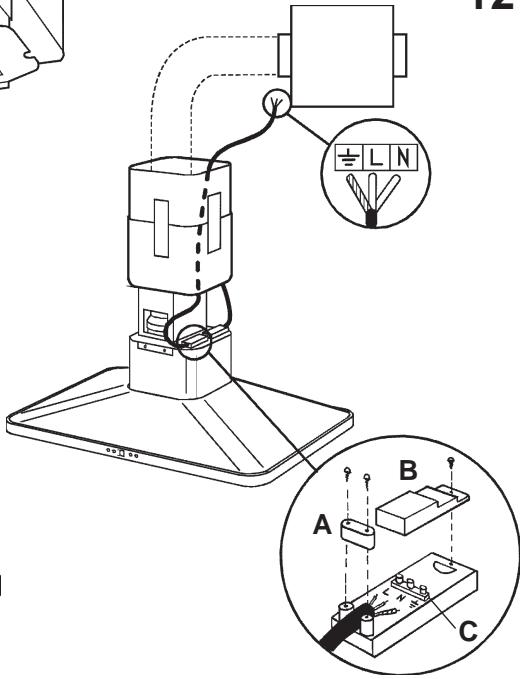

Alleen voor de versie met externe motor (Fig. 12): de elektriche aansluiting realizeren:tussen de externe motor en de dampkap met behulp van de voorzien aansluitingspanelen: het A onderdeel en het B dekel van de aansluitingsdoos verwijderen; de aansluitingskabel van de motor vastmaken aan het C aansluitingssspaneel; het A onderdeel en het B dekel seer monteren; het andere einde van de kabel moet aan het aansluitingssspaneel van de externe motor worden vastgemaakt.

Breng door middel van het elektrische snoer de elektrische aansluiting tot stand.

Haal de tape eraf en LAST de onderste pijp\ aar beneden zakken en LAST hem voorzichtig\ op het apparaat steunen.

Nu is de installmente voltooid en kunt u de antivetfilters wee monteren.

Filtreversie:

Bevestig het uitschuifbare frame met de 4 schroeven (meegeleverd) aan de beugel vast, waar bij u de elektrische stroomvoorziening aan de binnenkant van het frame要去 lately lopen (Fig. 6).

Stel de hoogte van het uitschuifbare frame door middel van de vier bevestigingsschroeven C (Fig. 7) af waar bij u er rekening mee要去 honden dat de hoogte van de afzuigkap 130 mm bedraagt en dat de afstand van de afzuigkap ten opzichte van de kookplaat minimaal 650~mm 要去 bedragen (Fig.8).

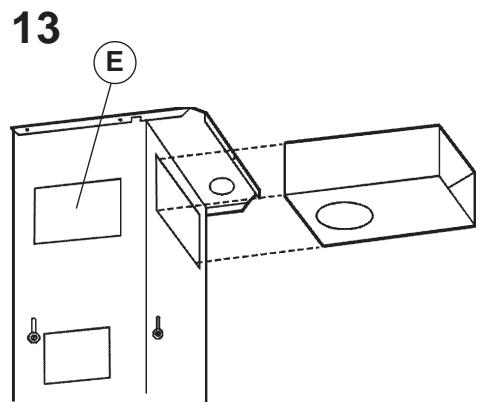

Doe de luchtgeleideplaat in het frame (Fig.13).

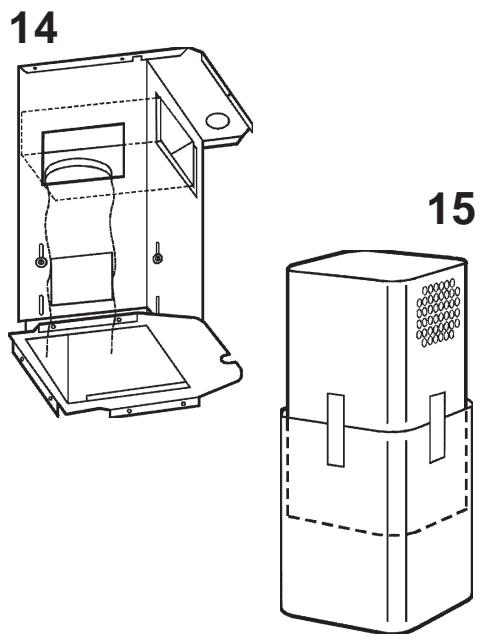

Monteer de flens via de openings E (Fig. 13) op de luchtgeleideplaat en zet de flens met een draaibeweging vast. Maak een flexibele pijp aan de flens vast voor de afvoer van de lucht (Fig. 14).

Neem de uitschuifbare pijp en bevestig de onderste pijp met tape aan de bovenste pijp; controller of de sleufgaten in de bovenste pijp aan de bovenkant zitten (Fig. 15); als dit nieth et al. meet de bovenste pijp draaien. Steek nu de uitschuifbare pijp in het uitschuifbare frame en bevestig hem met de

beide (meegeleverde) schroeven aan de beugel - Fig. 10.

Bevestig de kap met de 6 (meegeleverde) schroeven aan het uitschuifbare frame - Fig.11.

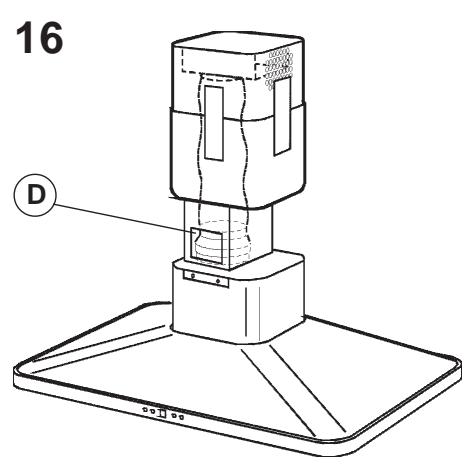

Bevestig het (meegeleverde) verloopstuk via de openingsen D aan de luchtuitlaat van de afzuigkap (Fig. 16); bevestig cervolgens de luchtafvoerpijp aan het verloopstuk.

Breng door middel van het elektrische snoer de elektrische aansluiting tot stand.

Haal de tape eraf en LAST de onderste pijp\ aar beneden zakken en LAST hem voorzichtig\ op het apparaat steunen.

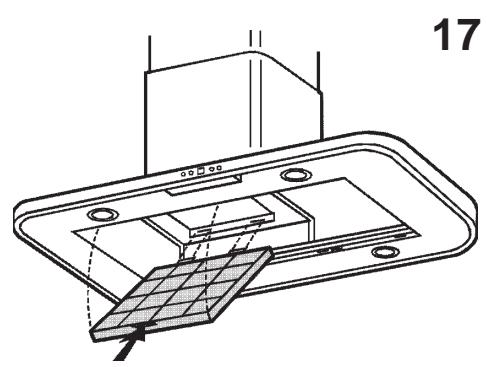

Monteer de koolstoffilters waar bij u de beiden lipjes van het filter op de waarvoordbestemdeplaats要去en (Fig.17) en het filter maar boven要去draaien.

Nu is de installmente voltooid en kunt u de antivetfilters wee monteren.

WERKING

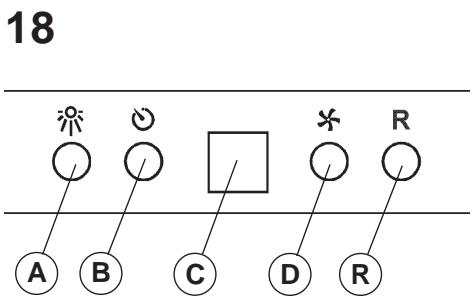

Bedieningselementen (Fig. 18):

Toets A = lampjes aan/uit

Toets B = TIMER inschakelen/uitschakelen: door 1 keer op deze toets te drukken worden de timer ingeschakeld, zodat na 5 minuten de motor stopt (tegelijkertijd zal op het display het nummer van de gekozen snugheid knipperen); de timer blijft werken als de snugheid van de motor veranderd word.

Display C = -aar de gekozen motorsnelheid zien (van 1 tot 4).

• geeft als het middelste gedeelte brandt of knippert aan dat de filters in alarm়.

Toets D = schakelt de motor in ( in de staat gebruikte snugheid). Door de toets nogmaals in te drukken, worden de motor-snelheden gekozen van 1 tot en met 4 in openvolgende orde. Houdt u de toets circa 2 seconden dan za de motor stoppen.

Toets R = reset van de antivetfilters en koolstoffilters. Als het filteralarm verschijnt (d.w.z. als het middelste gedeelte van het display gaat branden) dan moeten de antivetilters gereinigd worden (erijken 30 werkingsuren verstreten). Als het middelste gedeelde daarentegen knippert dan moeten de

antivetfilters gereinigd worden en de koolstoffilters verrangen worden (er+zijn 120 werkingsuren verstreten).Is uw afzuigkap Niet in de filtversie en zich de koolstoffilters Niet aanwezig dan hoeft u uiteraard alleen de antivetfilters te reinigen, dit geldt zowel als het middelste gedeelte brandt danwel als het middelste gedeelte knippert. Het filteralarm verschijnt wanner de motoruitgeschakeld is en is ongeveer 30 seconden zichtbaar.

Om opniew te beginnen moet u de toets 2 seconden gedurende het zichtaar� van het alarm.

Vervanging van de koolstoffilters

Indien u het apparaat in de filterversie gebruikt要去en de koolstoffilters verrangen worden: om de filters te verwijderen要去 u de pal naarbinnen duwen (Fig. 17 en het filter maar beneden draaien totdat de beiden lipjes van hunplaatskommen.

Vervang de koolstoffilters telkens als het middelste gedeelte op het display knippert (d.w.z. na elke 120 werkingsuren).

Verlichting:

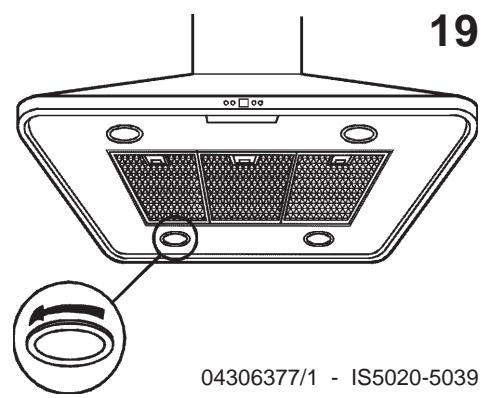

Om de halogenlampjes te verrangen要去 de klemring gegen de wijzers van de klok in draaien (aar links) - Fig. 19. Vervang de lampjes door bezelfde soort lampjes.
