DHD345XP1 - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DHD345XP1 DE DIETRICH au format PDF.
| Type de produit | Hotte décorative |
| Marque | DE DIETRICH |
| Modèle | DHD345XP1 |
| Hauteur de la hotte | 130 mm |
| Distance minimale de la table de cuisson | 650 mm |
| Diamètre du conduit d'évacuation | 150 mm |
| Nombre de vitesses moteur | 4 |
| Type d'éclairage | Halogène |
| Filtres à graisse | Lavables (toutes les 30 h) |
| Filtres à charbon | Remplaçables (toutes les 120 h, version recyclage) |
| Alarme d'entretien | Segment central allumé ou clignotant |
| Minuterie (Timer) | Oui, arrêt automatique après 5 min |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Raccordement à la terre | Obligatoire |
| Modes d'utilisation | Aspirant, recyclage, moteur extérieur |
| Entretien extérieur | Chiffon humide et détergent neutre |
| Température ambiante conseillée | Max. 40°C |
| Poids approximatif | 15 kg (estimation) |
FOIRE AUX QUESTIONS - DHD345XP1 DE DIETRICH
Questions des utilisateurs sur DHD345XP1 DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DHD345XP1 - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DHD345XP1 de la marque DE DIETRICH.
MODE D'EMPLOI DHD345XP1 DE DIETRICH

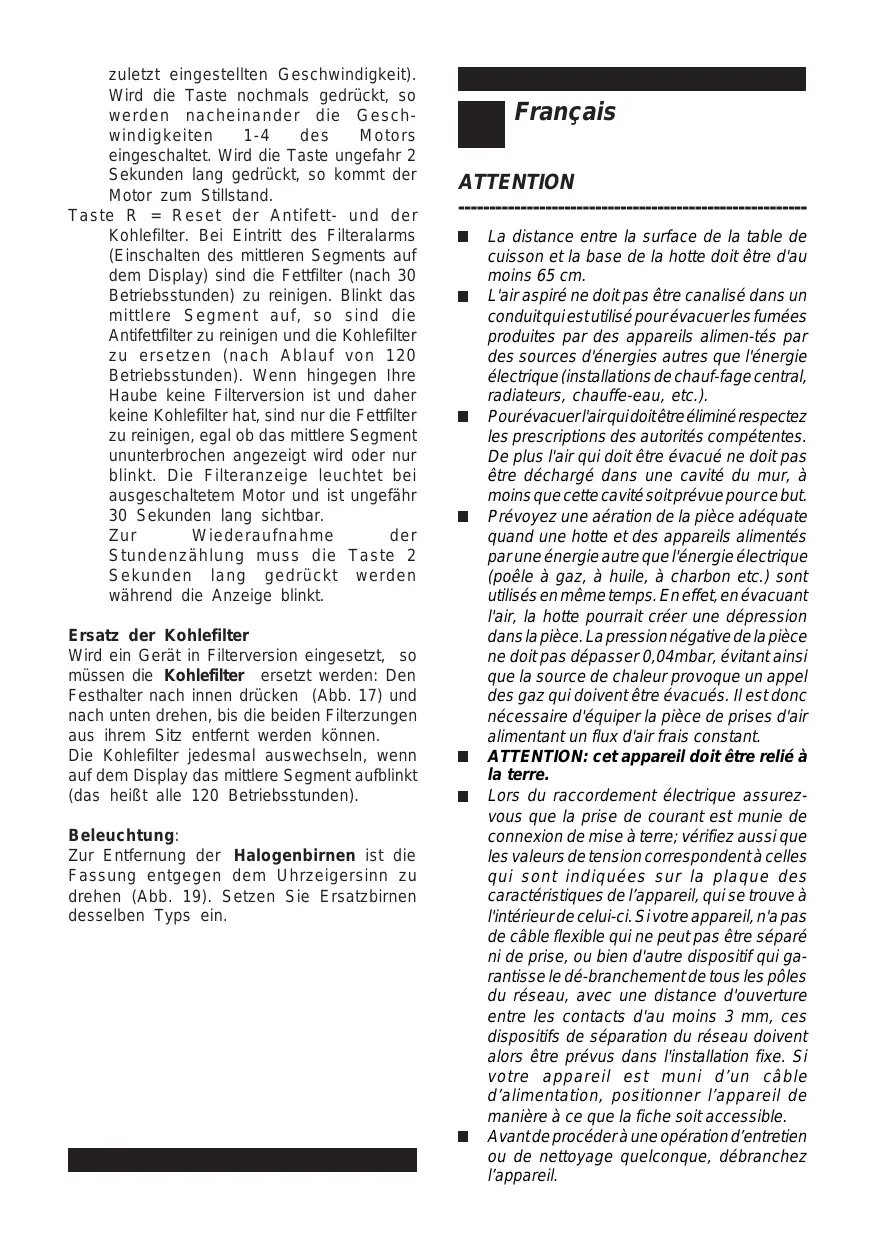

La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm. L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauf-fage central, radiateurs, chauffe-eau, etc.). Pourégacuer l'air quidoitetre élimine respectez les prescriptions des autorités compétentes. De plus l'air qui doit être evacué ne doit pas etre décharge dans une cavite du mur, a moins que cette cavite soit prévue pour ce but. Prevoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant. ATTENTION: cet appeareil doit etre relié à la terre. Lors du raccordement electrique assurez-vous que la prise de courant est munie de connexion de mise à terre; vérifie aussi que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil, n'a pas de cable flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le dé-branchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Si votre appareil est muni d'un cable d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible. Avant de proceder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.
Evitez d'utiliser des matériaux qui causent des flammes à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. A cause de son inflammabilité, l'huile usagée est particulièrement dangereuse. N'utilisez pas de grils électriques découverts. Pour éviter des risques d'incendie possibles, suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil.
Entretien
Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps. Prêter une attention particulière aux filtres à GRAISSE. Les filtres à graisse doivent être nettoyés environ toutes les 30 heures de fonctionnement (lorsque le segment central sur l'afficheur s'allume ou clignote). Pour enlever les filtres : à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 4). Laver les filtres avec une lessive neutre, à la main ou dans le lave-vaisselle. Une fois les filtres propres remontés, appuyer pendant 2 secondes sur la touche R (Rétablissement) pour faire reprendre le comptage. Pour toute information complémentaire voir les Commandes sous le paragraphe "Fonctionnement". L'élimination, d'éventuels dépôts de graisse sur l'appareil, doit être effectuée en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l'eau tiède et un détergent neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseillé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.
Description
Cet appareil est composé d'une hotte, d'une structure téléscopique et d'un tuyau téléscopique qui doit être appliqué sur le haut de votre hotte en tant que revêtement du tuyau d'évacuation.
L'appareil peut être en version recyclage, en version aspirante, ou en version avec moteur extérieur.
Dans la version à Recyclage, l'air et les vapeurs conveyés par l'appareil sont épurés par les filtres à charbon et remis en circulation dans la pièce à travers les grilles d'aération du tuyau (Fig. 1). ATTENTION: Dans la version recyclage, il faut utiliser un filtre à charbon et un déflecteur d'air (Fig. 1A) qui, placé sur la partie supérieure de la structure, permet le recyclage de l'air dans la pièce.
Dans la version Aspirante, les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers le plafond (Fig. 2).
Dans la version avec moteur extérieur (Fig. 3) l'appareil doit être relié à une hotte aspirante séparée. Il sort de base d'installation d'évacuation de l'air. Employer uniquement les moteurs proposés dans le catalogue original.
Pour obtenir des conditions optimales, vous ne devez, pour ce qui concerne la version aspirante et la version avec moteur extérieur, employer un tuyau d'évacuation qui ait : - une longueur suffisante. - le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser ). - soit fait d'une matière approuvée par la loi (qui peut varier selon les États). - la partie interne le plus lisse possible.
De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).
Installation
ATTENTION: Il faut au moins deux personnes pour monter cet appareil; il est conseillé de confier les opérations d'installation à des spécialistes.
En outre, nous vous conseillons de suivre scrupuleusement toutes les phases de montage et de vous assurer, lorsque vous aurez terminé, que l'appareil est solidement fixé.
Avant de procéder aux opérations de montage,
pour manœuvrer plus aisément l'appareil, démontez les filtres àGRaisse : àI'aide de la poignée, pousser I'arrêt vers I'intérieur et tirer le filtre vers le bas (Fig.4).
Pour l'assemblage, il est essentiel que:
- vous ayez prévu l'alimentation électrique à l'intérieur de la structure téléscopique.
- Si l'appareil doit être installé en version Aspirante ou en version avec moteur extérieur, prévoir le trou d'évacuation de l'air.
Assemblage
A l'aide du gabarit de perçage, faites les trous pour la fixation au plafond, à la verticale de votre table de cuisson. Faites attention à toutes les indications pour le positionnement final de l'appareil. N'oubliez pas qu'un des axes du gabarit doit correspondre à l'axe des commandes de la hotte.
Fixez l'étrier au plafond, à l'aide des vis et des chevilles fournies (Fig. 5) ; faites attention car le positionnement de l'étrier détermine la position finale de l'appareil. Le côté ayant l'ouverture B correspond au côté des commandes.
Version aspirante et version avec moteur extérieur:
Fixez la structure téléscopique à l'étrier, à l'aide des 4 vis (fournies), en faisant passer le tuyau d'évacuation de l'air et le câble de l'alimentation électrique à l'intérieur de la structure (Fig. 6).
Réglez la hauteur de la structure téléscopique à l'aide des quatre vis de fixation C (Fig. 7) en sachant que la hauteur de la hotte est de 130mm et que la distance de la hotte, par rapport à la table de cuisson, doit être au minimum de 650 mm (Fig. 8).
Prenez le tuyau télescopique et, avec un ruban adhésif, bloquez le tuyau inférieur au tuyau supérieur. Vérifiez que les ouvertures du tuyau supérieur se trouvent dans la partie basse (Fig. 9). Dans le cas contraire, basculez le tuyau supérieur. Dans ces conditions, enfilez le tuyau télescopique dans la structure télescopique, puis fixez-le à l'étrier grâce aux 2 vis (fournies) - Fig. 10.
Fixez la hotte à la structure télescopique à l'aide des 6 vis (fournies) - Fig. 11.
Par les ouvertures D (Fig. 11) fixez le tuyau d'évacuation de l'air sur la bouche d'aération de la hotte.
Seulement pour la version avec moteur extérieur (Fig. 12) : faire la connexion électrique entre le moteur extérieur et la hotte en utilisant les plaques de jonction appropriées ; enlever l'élément
A et le couvercle B de la boîte de connexion ; fixer le câble de raccordement du moteur à la plaque de jonction C ; remonter l'objet A et le couvercle B de la boîte de connexion ; l'autre extrémité du câble doit être fixée à la plaque de jonction du moteur extérieur.
Effectuez le raccordement électrique à l'aide du câble d'alimentation.
Otez le ruban adhésif et faites descendre le tuyau inférieur vers le bas, en le posant délicatement sur l'appareil.
L'installation est terminée, vous pouvez remonter les filtres à graisse.
Version recyclage:
Fixez la structure téléscopique à l'étrier, à l'aide des 4 vis (fournies), en faisant passer l'alimentation électrique à l'intérieur de la structure (Fig. 6).
Réglez la hauteur de la structure téléscopique, à l'aide des quatre vis de fixation C (Fig. 7), en sachant que la hauteur de la hotte est de 130mm et que la distance de la hotte, par rapport à la table de cuisson, doit être au minimum de 650 mm (Fig. 8).
Enfiler le déflecteur d'air dans la structure (Fig. 13).
Par les ouvertures E (Fig. 13), montez le flasque sur le déflecteur en le bloquant avec un mouvement rotatoire. Fixez au flasque un tuyau couple pour l'évacuation de l'air (Fig. 14).
Prenez le tuyau téléscopique et, avec le ruban adhésif, bloquez le tuyau inférieur au tuyau supérieur. Contrôlez que les ouvertures du tuyau supérieur se trouvent dans la partie haute (Fig. 15). Dans le cas contraire, basculez le tuyau supérieur. Dans ces conditions, enfilez le tuyau téléscopique dans la structure téléscopique, puis fixez-le à l'étrier grâce aux 2 vis (fournies) - Fig. 10.
Fixez la hotte à la structure téléscopique à l'aide des 6 vis (fournies) - Fig. 11.
Par les ouvertures D, monter la réduction (fournie) sur la bouche d'aération de la hotte (Fig. 16) ; puis fixez le tuyau d'évacuation d'air à la réduction.
Effectuez le raccordement électrique avec le câble d'alimentation.
Otez le ruban adhésif et faites descendre le tuyau inférieur vers le bas, en le posant délicatement sur l'appareil.
Installez les filtres à charbon en enfilant les 2 languettes du filtre dans l'emplacement prévu (Fig. 17) et en le faisant tourner vers le haut.
L'installation est terminée, vous pouvez remonter les filtres à graisse.
Touche A= allume/éteint l'éclairage
Touche B= active/désactive le TIMER: en appuyant 1 fois on active le timer, si bien qu'au bout de 5 minutes le moteur s'arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l'afficheur); le timer reste activé si l'on change la vitesse du moteur.
Afficheur C =
-indique la vitesse sélectionnée du moteur (de 1 à 4). - indique l'activation du Timer lorsque le numéro clignote. - indique l'alarme des filtres lorsque le segment central s'allume ou clignote.
Touche D= met le moteur en marche (à la première vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en séquence. Si l'on continue d'appuyer sur la touche pendant 2 secondes environ, le moteur s'arrête.
Touche R= rétablissement des filtres à graissé et des filtres à charbons. Lorsqu'on visualise l'alarme des filtres (c'est-à-dire que le segment central s'allume sur l'afficheur), il faut nettoyer les filtres à graissé (après 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graissé et replacer les filtres à charbons (après 120 heures de fonctionnement). Il est clair que si vous hotter n'est pas une hotte version recyclage, qu'elle n'a donc pas de filtres à charbons, il suffit de nettoyer les filtres anti-graissé, que le segment central reste allumé ou qu'il clignote. L'alarme des filtres apparait lorsque le moteur est étée int et il est visiblependant environ 30".
Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l'alarme est visible.
Remplacer les filtres à charbons.
Si on utilise l'appareil en version recyclage, il faut remplacer les filtres à charbons : pour les sortir, pousser le loquet de blocage vers l'intérieur (Fig. 17) et tourner le filtre vers le bas de manière à dégager les 2 languettes de leur logement.
Vous devrez remplacer les filtres à charbons toutes les fois que le segment central clignote sur l'afficheur (c'est-à-dire toutes les 120 heures de fonctionnement).
Eclairage: Pour démonter les ampoules halogènes, dévisser le collier dans le sens contraire des aiguilles d'une montre (Fig. 19). Les replacer par des ampoules de même type.
