MANUALE UTENTE DHD345XP1 DE DIETRICH

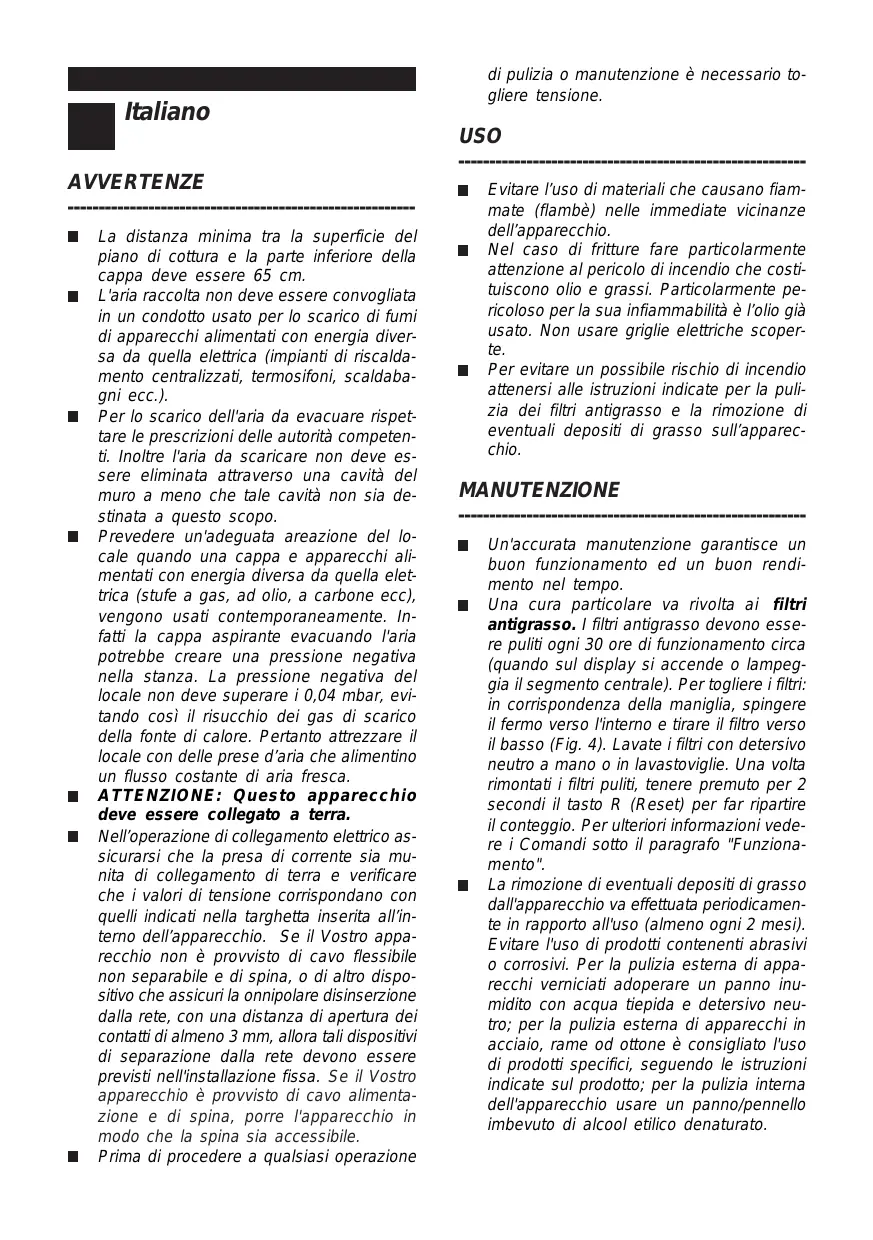

La distance minima tra la superficie del piano di cottura e la parte inferiore della cappa deve essere 65 cm.
L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impiani di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).
Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraversouna cavity del muro a meno che tale cavity non sia destinata a questo scopo.
Prevedere un'aeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe create una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitandoosi risucchio dei gas di scarico della fonte di calore. Pertanto attrezza il locale con delle prese d'aria che alimentino un flusso costante di aria fresca.
ATTENZIONE: Questo apparecchio deve essere collegato a terra.
Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra e verificare che i valori di tensione correspondano con quelli indicati nella targhetta inserta all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altri dispositivo che assicuri la onnipolare disinserzione alla rete, con una distanza di aperture dei contatti di almeno 3mm ,allora tali dispositiivi di separazione della rete devono essere previsti nell'installazione fissa. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.
Prima di procedere a qualsi远处 opération

di pulizia o manutenzione è necessario togliere tensione.

USO

Evitare l'uso di materiali che causano fiammate (flambè) nelle immeditate vicinanze dell'apparecchio.
Nel caso di frutta fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particularmente pericoloso per la sua infiammabilità è l'olio più usato. Non usare griglie elettriche scoperte.
Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull'apparecchio.

MANUTENZIONE

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.
Una cura particolare va rivolta ai filtri antigrasso. I filtri antigrasso devono essere pulitigni 30 ore di funzionamento circa (quando sul display si accende o lampeggia il segmento centrale). Per togliere i filtri: in corrispondenza della maniglia, spingere il fermo verso l'internalo e tirare il filtro verso il basso (Fig. 4). Lavate i filtri con detersivo neutro a mano o in lavastoviglie. Una volta rimontati i filtri puliti, tenere premuto per 2 secondi il tasto R (Reset) per far ripartire il conteggio. Per ulteriori informazioni vedere i Comandi fatto il paragrafo "Funzionamento".
La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno agli 2 mesi). Evitare l'uso di prodotti contententi abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo nuetro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, segundo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcohol etilico denaturato.

Il presente apparecchio è composto da una cappa, da una struttura telescopica e da un tubo telescopico che deve essere applicato sulla parte superiore della cappa quale rivestimento del tubo per evacuationa aria.

L'apparecchio più essere in versione filtrante, in versione aspirante o in versione con motore esterno.

Nella versione Filtrante l'aria e i vapori convogliati dall'apparecchio, vengono depurati dal filtrto al carbone e rimessi in circolazione nell'ambriente attraverso le grigliette di areazione del tubo (Fig. 1). ATTENZIONE: Nell'uso in versione filtrante è necessario utilizzato un filtrato al carbone ed un deflettore aria (Fig. 1A) che,ippo nella parte superiore della struttura, permetta il ricolco dell'aria nell'ambriente.

Nella versione Aspirante i vapori e gli odori di cucina, vengono convogliati direttamente verso l'esterno,tramite un condotto di evacuatione atraverso il soffitto (Fig. 2).

Nella versione con Motore esterno (Fig. 3), all'apparecchio deve essere collegata una centralina aspirante, che operera in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuire. Usare solo centraline proposte nel catalogo originale.

Per ottenere condizioni ottimali, nelle versioni aspiranti e con motore esterno, utilizzare un tubo evacuationa aria che abbia:

lunghezza minima indispensableale
minor numero possibile di curve (angolo massimo della curva: 90^
- materiale approvato normativamente (a seconda dello Stato).
- lato interno piú liscio possibile.

Siconsglia inolte di evitare cambiamenti drastici di sezione del tubo (diametro consigliato: 150 mm).

INSTALLAZIONE

ATTENZIONE: per montare quello apparecchio sono necessarie almeno due persona; si consiglia comunique di fidicare le operazione di installmenta a personale specializzato.

Si raccomanda di seguire accuratamente tutte le fasi di montaggio e di assicurarsi, ad

istallazione avvenuta, che l'apparecchio sia fissato ben stabilmente.

Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig. 4).

Requisiti essenziali per il montaggio:

• predisporre l'alimentazione elettrica all'interno della struttura telescopica.
• se il vosto appearecchio deve essere istallato in versione Aspirante o in versione con motore esterno, predisporre il foro evacuationa aria.

MONTAGGIO

Usando l'apposita maschera di foratura praticate i fori per il fissaggio al soffitto sulla verticale del vostro piano di cottura; fare attenzione a tutte leindicazioni per il posizionamento finale dell'apparecchio. Tenete presente che uno degli assi della maschera deve corrispondere con l'asse dei comandi della cappa.

Fissate la staffa al soffitto mediante i viti e tasselli in dotazione (Fig. 5); fate attenzione perché il posizionamento della staffa determina la posizione finale dell'apparecchio: il lato con l'asola B corrisponde al lato comandi.

Versione aspirante e con motore esterno:

Fissate la struttura telescopica alla staffa mediente 4 viti (in dotazione), facendo passare il tubo evacuationa aria e l'alimentazione elettrica all'interno della struttura (Fig. 6).

Regolate l'altezza della struttura telescopica tramite le quattro viti di fissaggio C (Fig. 7) tenendoconto che l'altezza della cappa è di 130 mm e che la distanza della cappa dal piano cottura delve essere minimo 650 mm. (Fig. 8).

Prendete il tubo telescopico e con del nastro adesivo bloccate il tubo inferiore a quello superiore; verificate che le asole del tubo superiore siano nella parte bassa (Fig. 9); in caso contrario capovolgere il tubo superiore. A quello punto,infilate il tubo telescopico sulla struttura telescopica, e fissatelo alla staffa con 2 viti (in dotazione) -Fig.10.

Fissate la cappa alla struttura telescopica mediente 6 viti (in dotazione) - Fig. 11.

Tramite le aperture D (Fig. 11) fissate il tubo evacuatione aria alla bocca uscita aria della cappa.

Solo per la versione con motore esterno (Fig.12): collagenare elettricamente la cappa alla centralina esterna utilizzando le apposite morsettiere: togliere il fissacavo A ed il coperchio B della scatola

di connessione; fissare il cavo di collegamento della centralina alla morsettiera C; rimontare il fissacavo A ed il coperchio B della scatola di connessione; l'altra estremita del cavo va fissata alla morsettiera della centralina esterna.

Effettuate il collegamento elettrico mediante il cavo di alimentazione.

Togliete il nastro adesivo e fate scendere il tubo inferiore verso il basso, appoggiandolo delicatamente sull'apparecchio.

A Anything's punto l'installatione è ultimata; po-tete rimontare i filtri antigrasso.

Versione filtrante:

Fissate la struttura telescopica alla staffa mediana 4 viti (in dotazione), facendo passare l'alimentazione elettrica all'interno della struttura (Fig. 6).

Regolate l'altezza della struttura telescopica tramite le quattro viti di fissaggio C (Fig. 7) tenendoconto che l'altezza della cappa è di 130 mm e che la distanza della cappa dal piano cottura delve essere minimo 650 mm. (Fig. 8).

Infilare il deflettore aria nella struttura (Fig. 13).

Attraverso le aperture E (Fig. 13), montare la flangia al deflettore bloccandola con movimento rotatorio. Fissare alla flangia un tubo flessibile per l'evacuatione dell'aria (Fig. 14).

Prendete il tubo telescopico e con del nastro adesivo bloccate il tubo inferiore a quello superiore; verificate che le asole del tubo superiore siano nella parte alta (Fig. 15); in caso contrario capovolgere il tubo superiore. A quello punto,infilate il tubo telescopico sulla struttura telescopica, e fissatelo alla staffa con 2 viti (in dotazione) -Fig.10.

Fissate la cappa alla struttura telescopica mediente 6 viti (in dotazione) - Fig. 11.

Attraverso le aperture D, montare la riduzione (in dotazione) sulla bocca uscita aria della cappa (Fig. 16); poi fissate alla riduzione il tubo evacuationza aria.

Effettuate il collegamento elettrico mediante il cavo di alimentazione.

Togliete il nastro adesivo e fate scendere il tubo inferiore verso il basso, appoggiandolo delicatamente sull'apparecchio.

Installare i filtri al carbone infilando le 2 linguette del filtrlo nell'apposita sede (Fig. 17) e facendolo ruotare verso l'alto.

A Anything's punto l'installazione è ultimata; po-tete rimontare i filtri antigrasso.

FUNZIONAMENTO

Comandi (Fig. 18):

Tasto A = accende/spegne le lui

Tasto B = inserisce/disinserisce il TIMER: premendolo 1 volta si attiva il timer, per cui dopo 5 minuti il motore si arresta (contemporamente sul display lampeggia il numero della velocità selezionata); il timer rimane attivo se si cambia la velocità del motore.

Display C = - indica la velocità del motore selezionata (da 1 a 4).

• indica l'attivazione del Timer quando il numero lampeggia.

• indica l'allarme filtri quando il segmento centrale si accende o lampeggia.

Tasto D = aziona il motore (all'ultima velocità usata). Premendo più il tasto, si selezionano le velocità del motore da 1 a 4 in modo sequentialia. Tenendo premuto il tasto per 2 secondi circa, il motore si arresta.

Tasto R = reset filtri antigrasso e filtri carbone. Quando compare l'allarme filtri (cioe sul display si accende il segmento centrale), occorre pulire i filtri antigrasso (sono trascorse 30 ore di funzionamento). Se ince che il segmento centrale lampeggia, occorre pulire i filtri antigrasso e sostituire i filtri carbone (sono trascorse 120 ore di funzionamento). Chiaramente se la vostra cappa non è in versione filtrante e quindi non ha i filtri carbone, dovrete solo pulire i filtri antigrasso, sia che il segmento centrale rimanga accesso, sia che lampeggi. L'allarme filtri appara a motore spento ed è visible per circa 30^

Per far ripartire il conteggio delle ore, tenerre premuto il tasting per 2 secondi durante la visualizzazione dell'allarme.

Sostituzione filtri carbone

Nel caso d'uso dell'apparecchio in versione filtrante, sare necessario sostituire i filtri al carbone: per disinserirli spingere il fermo verso l'interno (Fig. 17) e ruotare il filtrto versus il basso fino a togliere le 2 linguette dalre loro sedi.

Sostituite i filtricarbone ogni qualvolta che nel display lampeggia il segmento centrale (cioe ogni 120 ore di funzionamento).

Illumination: Per smontare le lampade alogene, svitare la ghiera in senso anti-orario (Fig. 19). Sostituire con lampade dello stesso tipo.
