MANUALE UTENTE DHD7961B DE DIETRICH

1 / COME INSTALLARE LA CAPPA • Utilizzo __________________________________________ • Bloccaggio della valvola di non ritorno __________________ • Versione con reciclo ________________________________ • Montaggio del motore separato _______________________ • Montaggio del filtro cartuccia - montaggio del filtro carbone __ • Connessione elettrica della cappa _____________________ • Collegamento elettrico ______________________________

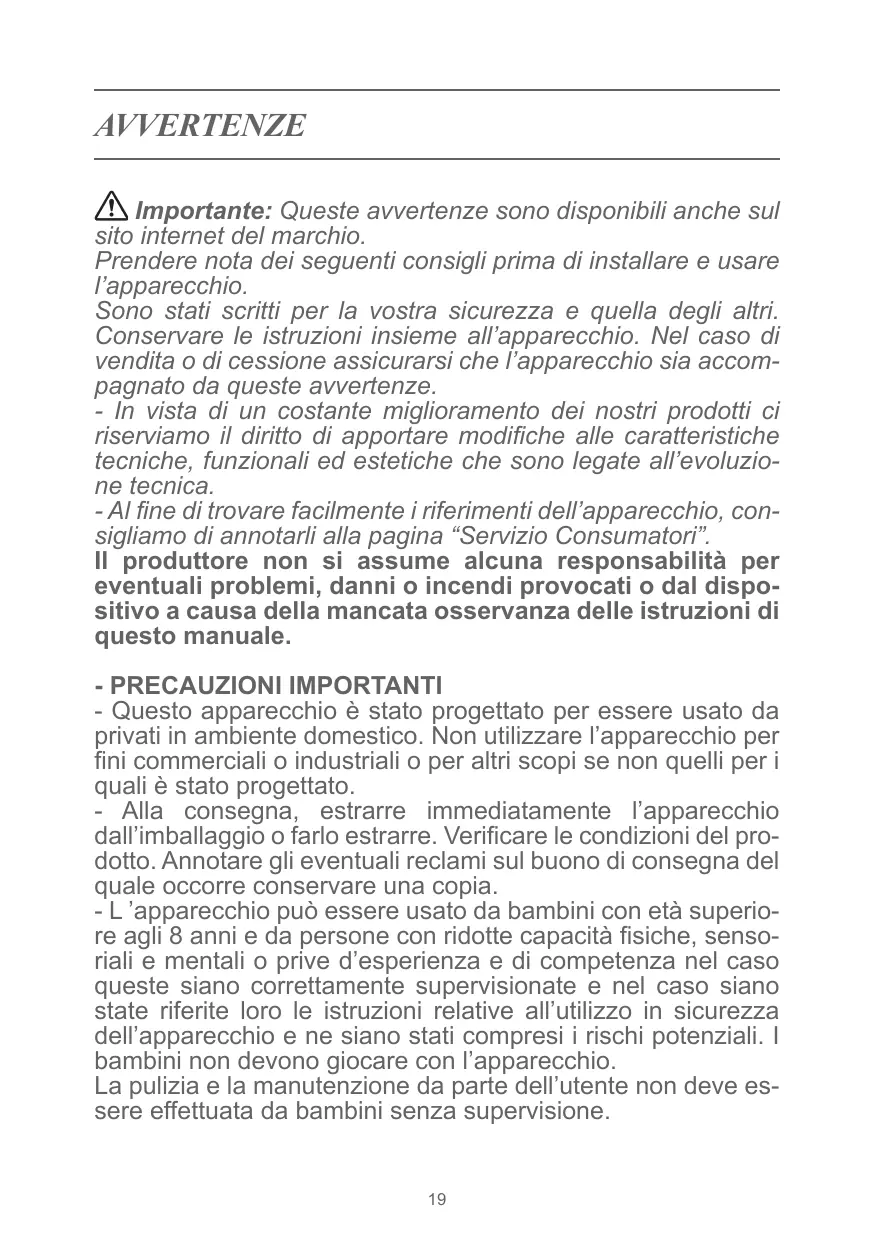

AVVERTENZE Importante: Queste avvertenze sono disponibili anche sul sito internet del marchio. Prendere nota dei seguenti consigli prima di installare e usare l’apparecchio. Sono stati scritti per la vostra sicurezza e quella degli altri. Conservare le istruzioni insieme all’apparecchio. Nel caso di vendita o di cessione assicurarsi che l’apparecchio sia accompagnato da queste avvertenze. - In vista di un costante miglioramento dei nostri prodotti ci riserviamo il diritto di apportare modifiche alle caratteristiche tecniche, funzionali ed estetiche che sono legate all’evoluzione tecnica. - Al fine di trovare facilmente i riferimenti dell’apparecchio, consigliamo di annotarli alla pagina “Servizio Consumatori”. Il produttore non si assume alcuna responsabilità per eventuali problemi, danni o incendi provocati o dal dispositivo a causa della mancata osservanza delle istruzioni di questo manuale. - PRECAUZIONI IMPORTANTI - Questo apparecchio è stato progettato per essere usato da privati in ambiente domestico. Non utilizzare l’apparecchio per fini commerciali o industriali o per altri scopi se non quelli per i quali è stato progettato. - Alla consegna, estrarre immediatamente l’apparecchio dall’imballaggio o farlo estrarre. Verificare le condizioni del prodotto. Annotare gli eventuali reclami sul buono di consegna del quale occorre conservare una copia. - L ’apparecchio può essere usato da bambini con età superiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali e mentali o prive d’esperienza e di competenza nel caso queste siano correttamente supervisionate e nel caso siano state riferite loro le istruzioni relative all’utilizzo in sicurezza dell’apparecchio e ne siano stati compresi i rischi potenziali. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione da parte dell’utente non deve essere effettuata da bambini senza supervisione. 19

- Attenzione: Le parti accessibili dell’apparecchio possono surriscaldarsi quando questo viene utilizzato con strumenti per la cottura. - Per l’installazione del prodotto, si prega di utilizzare solo le viti in dotazione. Usando altre viti può causare problemi elettrici o meccanici. Attenzione: La mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica. Si consiglia di non utilizzo di accessori non forniti con il prodotto stesso. - RISCHI ELETTRICI - Scollegare i circuiti di alimentazione prima di accedere ai morsetti di raccordo. Se il cavo di alimentazione è danneggiato deve essere sostituito dal produttore, dal servizio assistenza o da personale qualificato al fine di evitare rischi. - La disconnessione può essere effettuata mediante una presa di corrente accessibile o incorporando un interruttore alle canalizzazioni fisse in conformità con le regole di installazione. - Non modificare e non tentare di modificare le caratteristiche dell’apparecchio in quanto risulterebbe pericoloso. - Le riparazioni devono essere effettuate esclusivamente da un professionista autorizzato. - Scollegare sempre l’apparecchio dalla rete elettrica prima di procedere alla pulizia e alla manutenzione. - Non utilizzare mai apparecchi a vapore o ad alta pressione per la pulizia (esigenze relative alla sicurezza elettrica). - RISCHIO DI ASFISSIA - La normativa riguardante l’evacuazione dell’aria deve essere rispettata. L’aria non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi di apparecchi alimentati a gas o con altri combustibili (non si applica agli apparecchi che convogliano solo aria nel locale). - Un’adeguata ventilazione del locale deve essere prevista quando una cappa di cucina è usata insieme ad apparecchi alimentati a gas o con altri combustibili (non si applica agli apparecchi che convogliano solo aria nel locale). - RISCHI DI INCENDIO - Accanto alla cappa è vietato cucinare cibo alla fiamma e lasciare accesi i fornelli del gas senza recipienti di cottura (le fiamme aspirate rischierebbero di danneggiare l’apparecchio). 20

- E’ necessaria una supervisione costante durante le fritture effettuate sotto l’apparecchio. Gli oli e i grassi portati ad alta temperatura possono infiammarsi. - Rispettare la frequenza di pulizia e di sostituzione filtri. L’accumulo di depositi di grasso rischia di provocare un incendio. - L’uso dell’apparecchio sopra fiamme prodotte da combustibile (legna, carbone...) non è autorizzato. AVVERTENZA: Posizionare la scatola metallica contenente i componenti elettronici ad una distanza non inferiore a 65 cm dal piano cottura a gas o comunque a 65 cm dal punto di aspirazione della cappa. AVVERTENZA: Vi raccomandiamo di installare la scatola metallica contenente i componenti elettro­nici almeno a 10 cm dal suolo e ad una di­ stanza sufficiente da tutte le fonti di calore (es: lato di un forno, o piano cottura). MONTAGGIO DELLA CAPPA L’installazione deve essere conforme alle norme vigenti in materia di ventilazione degli ambienti chiusi. In Francia, queste disposizioni sono contenute nel DTU 61.1 del CSTB. In particolare, l’aria evacuata, non deve essere convogliata in un condotto utilizzato per lo scarico dei fumi o di apparecchi che utilizzano gas o altro combustibile. L’utilizzo di condotti non più in uso non è possibile, salvo parere favorevole di un tecnico qualificato.

DESCRIZIONE DELL’APPARECCHIO

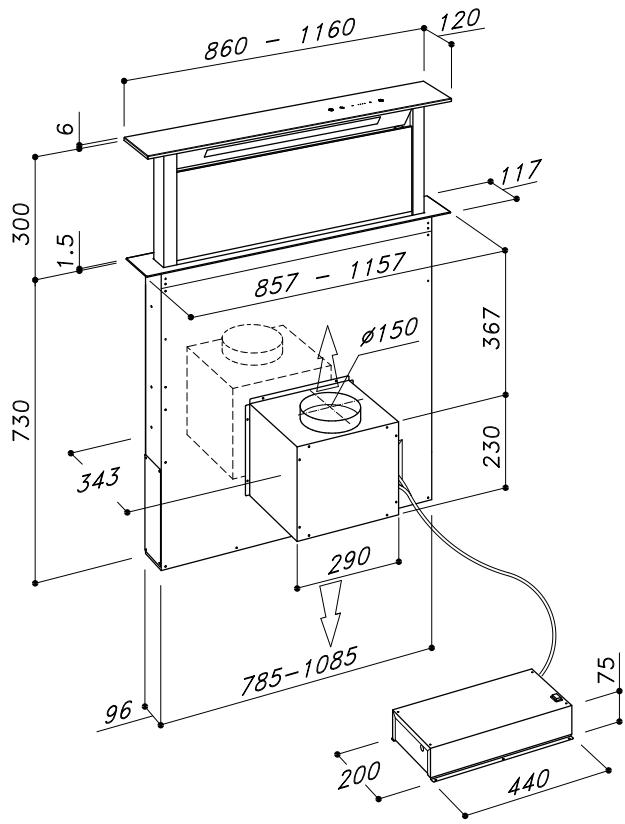

• 1 COME INSTALLARE LA CAPPA Per il buon funzionamento del Down­ draft, è importante effettuare l’in­ stallazione in maniera corretta. 1) Nella parte posteriore del piano di cu­ cina, effettuare un foro rettangolare di dimensioni Downdraft 90 Cm: 794X106mm Downdraft 120 Cm: 1094x106mm (fig. 1). 2) Nel caso di utilizzo con piani a gas la distanza minima da rispettare dal bordo posteriore del piano cottura al bordo del downdraft deve essere almeno 60 mm. 3) Prima di effettuare il foro, verificare nella parte interna del mobile, in corri­ spondenza della zona della cappa, l’as­ senza della struttura del mobile o di altri elementi che possano compromettere un’installazione corretta. Verificare che gli ingombri della cappa con il suo mo­ tore siano compatibili con il mobile per permettere l’installazione. 4) Nel caso di versione con motore a bordo, questo viene consegnato fisso sull’apparecchio al fine di evitare qual­ siasi danno durante il trasporto, è ne­ cessario smontarlo prima di cominciare le operazioni d’installazione. 5) Applicare il collante sulla parte inferio­ re della cornice (fig. 2). 6) Inserire il Downdraft all’interno del mobile introducendolo dall’alto, senza togliere le protezioni del vetro e del pan­nello. 7) La cornice del prodotto deve aderire perfettamente al piano superiore della cucina. 8) Fissare la cappa all’interno del mobi­ le utilizzando le due staffe in dotazione (fig. 3). 9) Procedere al montaggio del motore sul corpo della cappa orientando l’uscita dell’aria nella posizione scelta, verso l’al­ to o verso il basso (dis. 4). 10) Il motore può essere fissato sia nella parte anteriore che nella parte posteriore del prodotto. Per l’installazione nella parte poste­riore, vogliate procedere come segue: Svitare la piastra situata nella parte po­ steriore della cappa. Avvitare il motore al posto della piastra; connettere correttamente il cavo motore; Fissare la piastra nella parte anterio­re del prodotto a chiusura dell’apertura.

Procedere al montaggio del tubo di eva­ cuazione aria (non fornito). Collegare l’altra estremità del tubo verso l’esterno del mobile per l’installazione in filtrante (fig. 5) o verso l’esterno dell’abitazione per l’installazione in aspirante. Attenzione: non praticate altri fori sul prodotto, per evitare di danneggiare i componenti interni di scorrimento così come le parti elettriche. 11) Connettere il prodotto alla rete elet­trica. 12) Avviare l’estrazione del carrello (vedi capitolo come funziona la cappa) e rimuovere tutte le protezioni (fig. 6-7). Successivamente aprire lo sportello (fig. 8) ed anche in questo caso togliere tutte le protezioni. Rimuovere la protezione PVC dei filtri antigrasso e posizionarli come in (fig. 9). UTILIZZO La presente cappa è stata progettata per aspirare i fumi, i grassi e i vapori di cot­ tura. E’ stata realizzata per poter esse­ re utilizzata sia in versione con scarico all’esterno che in versione con riciclo. I tubi per la canalizzazione dell’aria non sono forniti in dotazione. BLOCCAGGIO DELLA VALVOLA DI NON RITORNO Attenzione prima di connettere il tubo flessibile di uscita dell’aria assicurarsi che le valvole di non ritorno siano libere di ruotare liberamente.

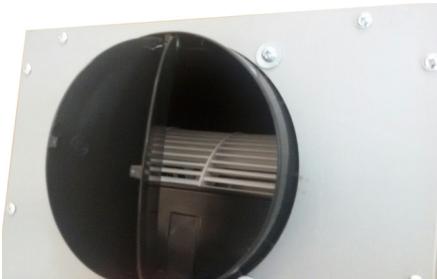

L’installazione della valvola di non ritorno impedisce l’entrata di vento e il ritorno dell’aria. 23

conformemente alle norme per l’installazione stessa. Si declina ogni responsabilità in caso di incidente causato da una mancata messa a terra o da una messa a terra non corretta. Il fusibile adottato dovrà essere da 10 o 16A. Se il cavo d’alimentazione è danneggiato chiamare l’assistenza postvendita per evitare ogni rischio.

VERSIONE CON RICICLO Nel caso in cui lo scarico dei fumi e dei vapori verso l’esterno non fosse possibile, si può utilizzare la cappa nella versione con riciclo. Per fare ciò, bisogna installare i filtri carbone (fig. 10). L’aria riciclata viene rinviata nella cucina attraverso un condotto che convoglia l’aria su un lato del mobile. MONTAGGIO DEL MOTORE SEPARATO Solo nella versione con motore a bordo e’ possibile installare il motore separatamente dalla cappa. per fare questo ordinare il kit dhk900 - 989580001. SMONTAGGIO DEL FILTRO CARTUCCIA - MONTAGGIO DEL FILTRO CARBONE Il montaggio e smontaggio dei filtri antigrasso e dei filtri carbone va effettuato con il downdraft in posizione aperta. Per questo, spingere il tasto .

COLLEGAMENTO ELETTRICO Il presente apparecchio è conforme alle Direttive Europee 2006/95/CE (Direttive Basse Tensione) e 2004/108/CE (Compatibilità Elettromagnetica). Al momento dell’installazione e delle operazioni di manutenzione l’apparecchio deve essere scollegato dalla rete elettrica, i fusibili devono essere staccati o rimossi. Il collegamento elettrico deve essere effettuato prima della collocazione dell’apparecchio dentro il mobile. Verificare che: - L a potenza sia sufficiente. - L e linee di alimentazione siano in buono stato. - Il diametro dei cavi sia conforme alle norme di installazione.

Quindi rimuovere il pannello frontale tirando contemporaneamente sulla parte superiore di ogni lato (fig. 8). Il pannello ruota in avanti, liberando l’accesso ai filtri antigrasso. Rimuovere i filtri antigrasso per poter accedere ai filtri carbone. Il cambio dei filtri carbone va effettuato (fig. 11) in funzione della frequenza di utilizzo del Downdraft, e comunque una volta ogni 6 mesi. Attenzione: Il pannello che protegge i filtri deve essere correttamente riposizionato. Un cattivo riposizionamento può provocare un arresto totale della cappa.

Attenzione Se la cappa dovesse presentare qualche anomalia scollegate l’apparecchio oppure rimuovete il fusibile corrispondente alla linea di scollegamento dell’apparecchio.

CONNESSIONE ELETTRICA DELLA CAPPA Quest’apparecchio è dotato di un cavo di alimentazione H05 VVF a 3 conduttori da 0,75 mm2 (neutro, fase e terra). Esso deve esser allacciato ad una rete a 220 – 240 V monofase per mezzo di una presa di corrente normalizzata CEI 60083 che dovrà rimanere accessibile dopo l’installazione, 24

• 2 COME FUNZIONA LA CAPPA IMPORTANTE: Le funzioni della cappa si attivano solamente quando il pannello aspirante è aperto. Trascorsi 10 min dalla sua impostazione, permette di arrestare il motore di aspirazione, di chiudere il pannello e di spegnere le luci, se accese. La funzione impostata viene segnalata dal lampeggio del led relativo alla velocità impostata. L’annullamento del timer avviene premendo di nuovo il tasto.

La luce si accende e si spegne soltanto a pannello aspirante completamente APERTO. Premendo tale tasto a pannello chiuso prima si avrà l’apertura totale del pannello e successivamente l’accensione della luce. Il tasto permette di spegnere la luce se accesa.

Avvia la salita del pannello aspirante e ad apertura completa imposta automaticamente la 2° velocità di aspirazione. Con pannello aspirante aperto, disattiva tutte le funzioni e ritrae il pannello aspirante.

Diminuisce le velocità del motore di aspirazione dalla 4° fino a spegnere il motore senza chiudere il pannello aspirante.

Segnala la velocità impostata mediante l’accensione dei led. Segnala la saturazione filtri mediante il lampeggio simultaneo di tutti i led.

Aumenta la velocità del motore di aspirazione, quando il pannello aspirante è aperto.

TEMPORIZZAZIONI Con l’entrata in vigore dal 1° Gennaio 2015 dei nuovi regolamenti della Commissione Europea EU65 “Energy label” e EU66 “ Eco­design”, abbiamo reso conforme i prodotti in base ai requisiti richiesti. Tutti i modelli nelle versioni energy label di­spongono di una elettronica, con funzioni di temporizzazione delle velocità di aspirazio­ne, superiore a 650m³/h. In effetti i modelli con motore a bordo, con portata massima superiore a 650m³/h, pre­vedono la IVa velocità temporizzata dopo 5 minuti di funzionamento, Trascorsi i tempi di cui sopra il motore di aspirazione passa alla IIIa velocità in maniera automatica. Il prodotto in modalità stand-by ha un con­sumo inferiore a 0.5W. ALTRE FUNZIONI Spegnimento automatico Dopo 4 ore di funzionamento ininterrotto dall’ultima impostazione, l’apparecchio si spegne e si chiude automaticamente. Saturazione filtri antigrasso Dopo 30 ore di funzionamento gli indicatori di velocità lampeggiano tutti simultaneamente per indicare la saturazione dei filtri antigrasso. Per resettare questo allarme mantenere premuto il tasto “TIMER” per almeno 3 secondi, quando il carrello è aperto. CALIBRAZIONE La cappa effettua l’auto calibrazione ogni 3 cicli completi del carrello. Premendo per 6 volte consecutive il tasto “Timer” (tempo MAX tra una pressione e l’altra 3 sec.) lampeggiano tutti i led e si resetta la calibrazione. Dopo i successivi 3 cicli il downdraft esegue l’auto calibrazione. SICUREZZA ANTISCHIACCIAMENTO Qualora un ostacolo impedisca la chiusura del pannello aspirante, la chiusura si interrompe ed il pannello risale.

• 3 COME PULIRE LA CAPPA Una manutenzione accurata è una garanzia di buon funzionamento e buona resa di un apparecchio nel corso del tempo.

MANUTENZIONE Superficie esterna e accessori

Filtro cartuccia a carrello aperto

La cappa dovrà essere scollegata dall’alimentazione elettrica, sia quando si stacca la presa, sia quando si attiva il salvavita, prima di rimuovere i filtri metallici. Dopo la pulizia, bisogna ricollocare i filtri metallici come da istruzioni.

PRODOTTI / ACCESSORI DA UTILIZZARE Non utilizzare in nessun caso pagliette metalliche, prodotti abrasivi o spazzole troppo dure.

Per la pulizia della superficie esterna della cappa e dello schermo del vano lampada, utilizzare esclusivamente detergenti per uso domestico repe- ribili in commercio diluiti in acqua, quindi sciacquare con acqua pulita e asciugare con un panno morbido.

Dopo 30 ore di funzionamento la pulsantiera segnalerà la saturazione del filtro antigrasso con il lampeggio dei 4 leds centrali. Per il reset pigiare il tasto temporizzatore .

La pulizia dei filtri anti-grasso può essere effettuata manualmente o in lavastoviglie. I filtri anti-grasso devono essere puliti regolarmente perché possono costituire un rischio di incendi, reinserire i filtri antigrasso e il pannello frontale facendo attenzione che sia ben agganciato sui due lati in quanto può provocare il blocco de downdraft.

Nella versione ricircolo bisogna sostituire il filtro a carbone attivo periodicamente. Per rimuovere il pannello in fibra bisogna prima di tutto rimuovere la griglia antigrasso e poi tirare la chiavetta in plastica del pannello stesso e staccarlo dalla sua sede. Per inserire il filtro al carbone attivo eseguire l’operazione opposta. Sostituire il filtro al carbone usato in media ogni sei mesi. 27

• 4 ANOMALIE DI FUNZIONAMENTO SINTOMO SOLUZIONE La cappa non funziona ..

Verificate che: • Non vi sia un black out di corrente. • Sia stata effettivamente selezionata una certa velocità. • Il tasto rosso di reset posizionato sopra la scatola impianto elettrico sia premuto. • Nella connessione 9 polo accertarsi che i fili siano ben inseriti nel connettore stesso. (In fase di collegamento la troppa pressione esercitata potrebbe piegare i contatti).

La cappa ha un rendimento scarso...

La cappa si arresta nel corso del funzionamento

Verificate che: • La velocità motore selezionata sia sufficiente per la quantità di fumi e di vapori presenti. • La cucina sia areata sufficientemente da permettere una presa d’aria. • Il filtro al carbone non sia usurato (cappa in versione filtrante). • Il canale uscita aria sia libero e conforme al paragrafo 2.

Verificate che: • Non vi sia un black out di corrente. • Il dispositivo a taglio omnipolare non sia scattato.

• 5 SERVIZIO DI ASSISTENZA POST VENDITA Gli eventuali interventi sull’apparecchio vanno effettuati: - Dal tuo rivenditore, - Oppure da un professionista qualificato depositario del marchio. Al momento della chiamata, riporta i riferimenti dell’apparecchio (modello, tipo, numero di matricola). Queste informazioni sono riportate sulla targa segnaletica dell’apparecchio.
